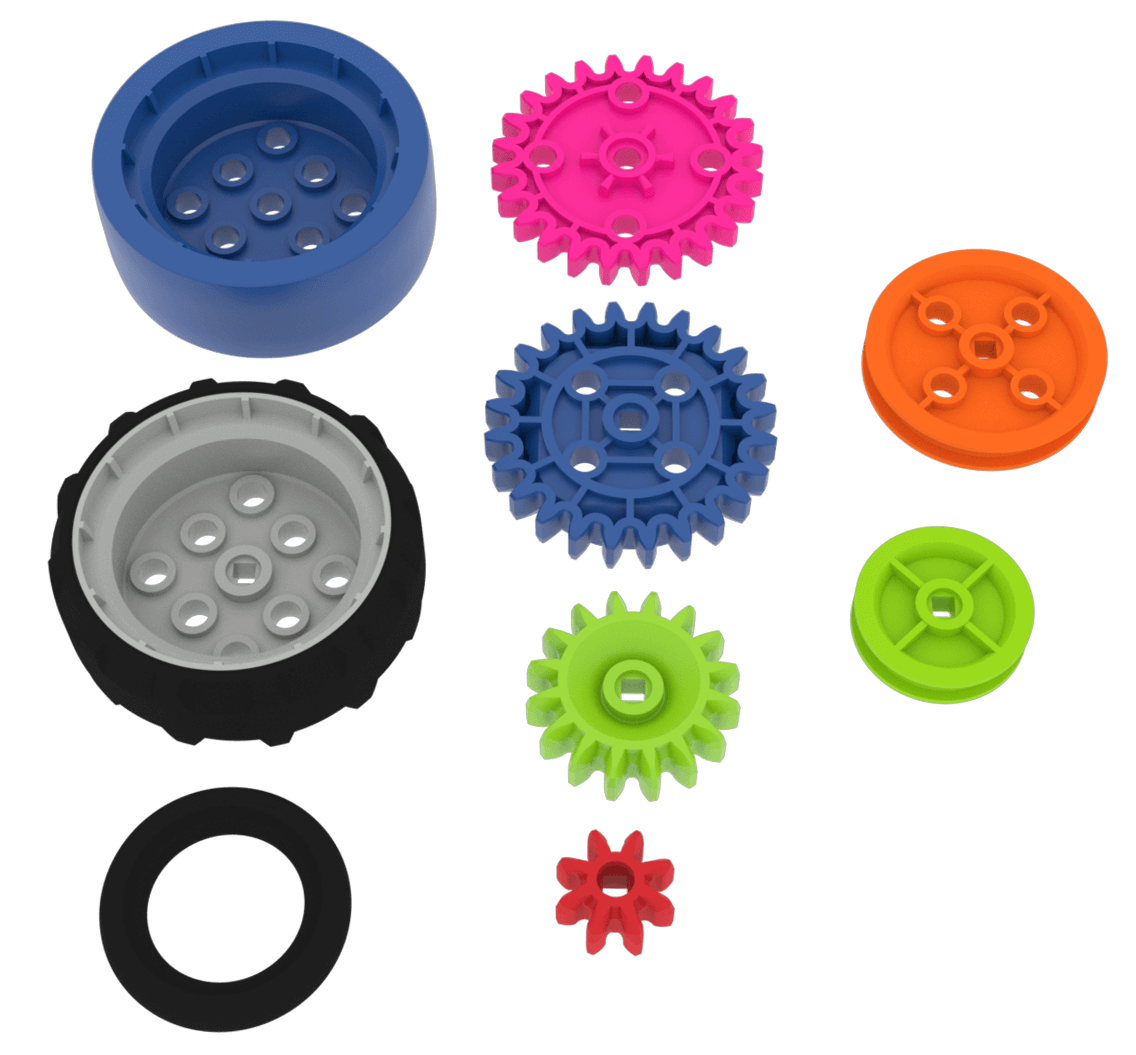

VEX GO കിറ്റിലെ എല്ലാ വീൽ, ഗിയർ, പുള്ളി ഭാഗങ്ങളുടെയും ഡയഗ്രം.

മൂന്ന് മുതൽ അഞ്ച് വരെ ഗ്രേഡുകളിലെ വിദ്യാർത്ഥികൾക്ക് ചലന തത്വങ്ങൾ പര്യവേക്ഷണം ചെയ്യാൻ അനുവദിക്കുന്നതിനുള്ള രസകരവും എളുപ്പവുമായ മാർഗമാണ് VEX GO ബിൽഡ് സിസ്റ്റം. ഇതിന്റെ വഴക്കവും പ്രവർത്തനവും ഉയർന്ന ഗ്രേഡുകളിലും ഉപയോഗിക്കാം.

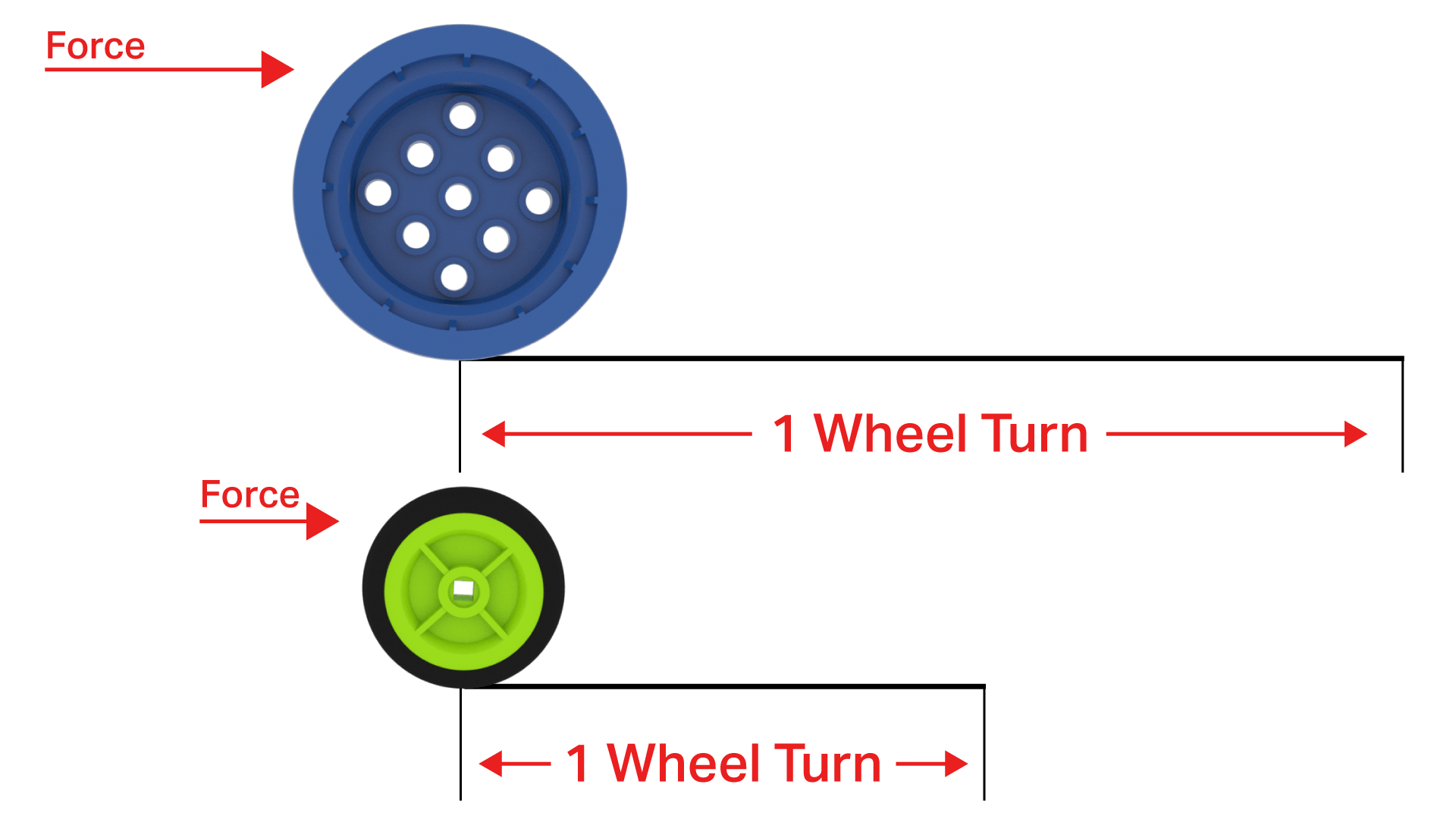

രണ്ട് വൃത്താകൃതിയിലുള്ള VEX GO കഷണങ്ങൾ ഉപയോഗിച്ച് ദൂരത്തിന്റെയും ബലത്തിന്റെയും മെക്കാനിക്സ് ചിത്രീകരിക്കുന്ന ഡയഗ്രം. ബ്ലൂ വീൽ ഗ്രീൻ പുള്ളി പീസിനേക്കാൾ വലുതാണ്, അതിനാൽ കറങ്ങുമ്പോൾ കൂടുതൽ ദൂരം സഞ്ചരിക്കും, പക്ഷേ അങ്ങനെ ചെയ്യാൻ കൂടുതൽ ബലം ആവശ്യമാണ്.

നിങ്ങളുടെ VEX GO പ്രോജക്റ്റുകൾ നീക്കാൻ അനുവദിക്കുന്ന ഭാഗങ്ങൾ ഈ ലേഖനം നിങ്ങളെ പരിചയപ്പെടുത്തും.

ഈ ഭാഗങ്ങളിൽ ഇവ ഉൾപ്പെടുന്നു:

വീലുകൾ
ഗിയറുകൾ
പുള്ളി

ഈ ഭാഗങ്ങൾ ഉപയോഗിച്ച് നിങ്ങൾ പ്രോജക്റ്റുകൾ നിർമ്മിക്കുമ്പോൾ മനസ്സിൽ സൂക്ഷിക്കേണ്ട ഒരു പ്രധാന ആശയമുണ്ട്. ദൂരം നീങ്ങാൻ ഒരു ബലം ആവശ്യമാണ്. ഒരു വലിയ ചക്രം, ഒരു വലിയ ഗിയർ, അല്ലെങ്കിൽ ഒരു വലിയ പുള്ളി എന്നിവ ഓരോ തവണ പൂർണ്ണമായി തിരിയുമ്പോഴും കൂടുതൽ ദൂരം സഞ്ചരിക്കും, പക്ഷേ ഇതിന് കൂടുതൽ ശക്തി ആവശ്യമായി വരും. ഒരു ചെറിയ ചക്രം, ഒരു ചെറിയ ഗിയർ, അല്ലെങ്കിൽ ഒരു ചെറിയ പുള്ളി എന്നിവ കുറഞ്ഞ ദൂരം സഞ്ചരിക്കും, പക്ഷേ ഇതിന് കുറഞ്ഞ ശക്തി മാത്രമേ ആവശ്യമുള്ളൂ.

വീലുകൾ

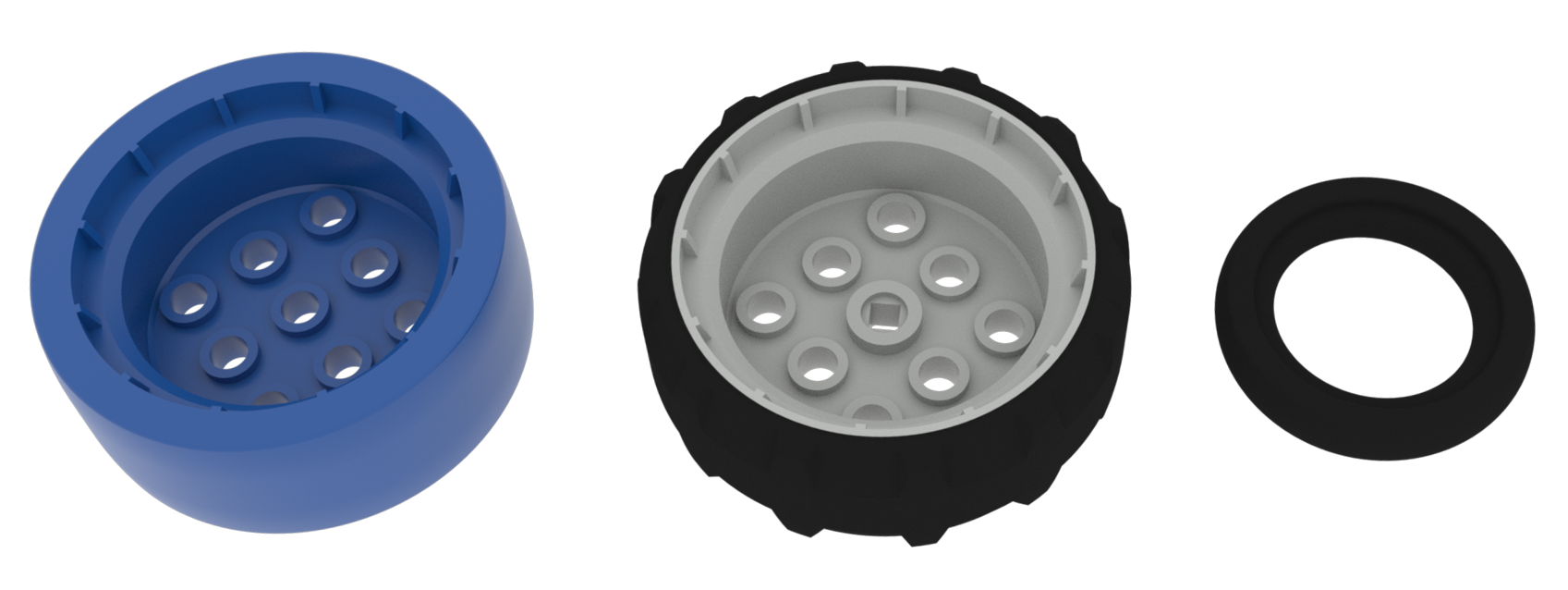

VEX GO കിറ്റിലെ എല്ലാ വീൽ പീസുകളുടെയും ഡയഗ്രം.

VEX GO സിസ്റ്റത്തിന് മൂന്ന് തരം വീലുകളുണ്ട്.

ഇതിൽ ഉൾപ്പെടുന്നവ:

നീല ചക്രം.
ഗ്രേ വീൽ.
ടയർ.

ബ്ലൂ വീൽ

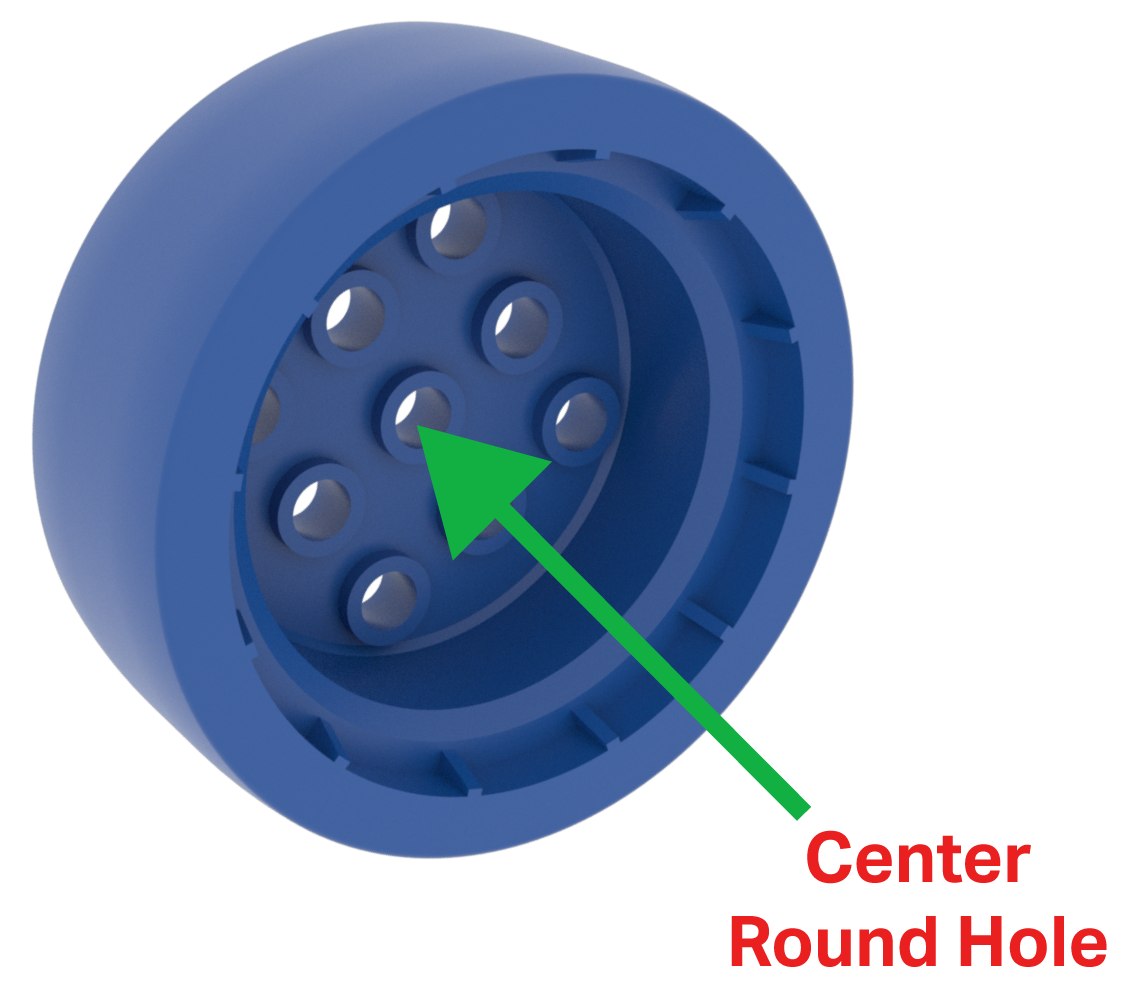

ബ്ലൂ വീൽ ഭാഗത്തിന്റെ ഡയഗ്രം, അതിന് 3 ബൈ 3 വൃത്താകൃതിയിലുള്ള ദ്വാരങ്ങളുടെ ഒരു ഗ്രിഡ് ഉണ്ടെന്ന് ചിത്രീകരിക്കുന്നു. ചക്രത്തിന്റെ അച്ചുതണ്ടിൽ ഘടിപ്പിക്കുന്നതിനാണ് മധ്യ വൃത്താകൃതിയിലുള്ള ദ്വാരം ഉദ്ദേശിച്ചിരിക്കുന്നത്.

ബ്ലൂ വീലിൽ ചക്രത്തിന്റെ മറ്റ് ഭാഗങ്ങൾ ഘടിപ്പിക്കുന്നതിനായി എട്ട് അറ്റാച്ച്മെന്റ് ദ്വാരങ്ങളുണ്ട്, കൂടാതെ ഒരു പിന്നിലോ ഷാഫ്റ്റിലോ ചക്രം സ്വതന്ത്രമായി കറങ്ങാൻ അനുവദിക്കുന്ന മധ്യഭാഗത്ത് വൃത്താകൃതിയിലുള്ള ഒരു ദ്വാരവുമുണ്ട്.

ഗ്രേ വീൽ

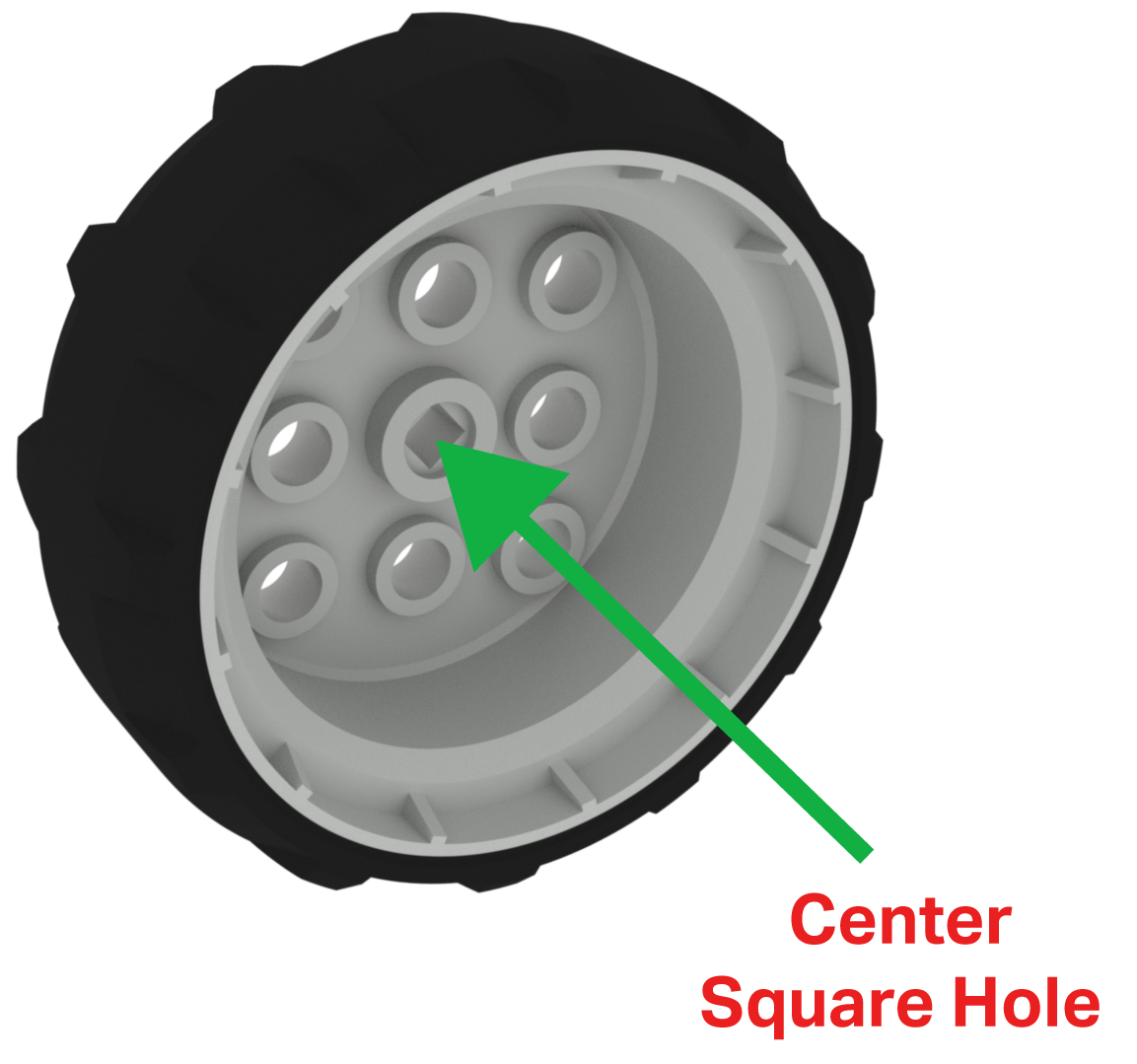

ഗ്രേ വീൽ ഭാഗത്തിന്റെ ഡയഗ്രം, അതിന് 3 ബൈ 3 ദ്വാരങ്ങളുടെ ഒരു ഗ്രിഡ് ഉണ്ടെന്ന് ചിത്രീകരിക്കുന്നു. മധ്യഭാഗത്തെ ദ്വാരം ഒഴികെയുള്ള എല്ലാ ദ്വാരങ്ങളും വൃത്താകൃതിയിലാണ്, അത് ചതുരാകൃതിയിലുള്ളതും ചക്രത്തിന്റെ അച്ചുതണ്ടിൽ ഘടിപ്പിക്കാൻ ഉദ്ദേശിച്ചുള്ളതുമാണ്.

ഗ്രേ വീലിന് ചക്രത്തിൽ മറ്റ് ഭാഗങ്ങൾ ഘടിപ്പിക്കുന്നതിനായി എട്ട് അറ്റാച്ച്മെന്റ് ദ്വാരങ്ങളുണ്ട്, കൂടാതെ ഇതിന് ചതുരാകൃതിയിലുള്ള ഒരു മധ്യഭാഗത്തെ ദ്വാരവുമുണ്ട്. ചതുരാകൃതിയിലുള്ള ദ്വാരം ഒരു ചതുരാകൃതിയിലുള്ള പിൻ/ഷാഫ്റ്റ് തിരുകാൻ അനുവദിക്കുകയും ചക്രം കറങ്ങാൻ നിർബന്ധിതമാക്കുന്നതിന് ഒരു പവർ ട്രാൻസ്ഫർ അനുവദിക്കുകയും ചെയ്യും.

ടയർ

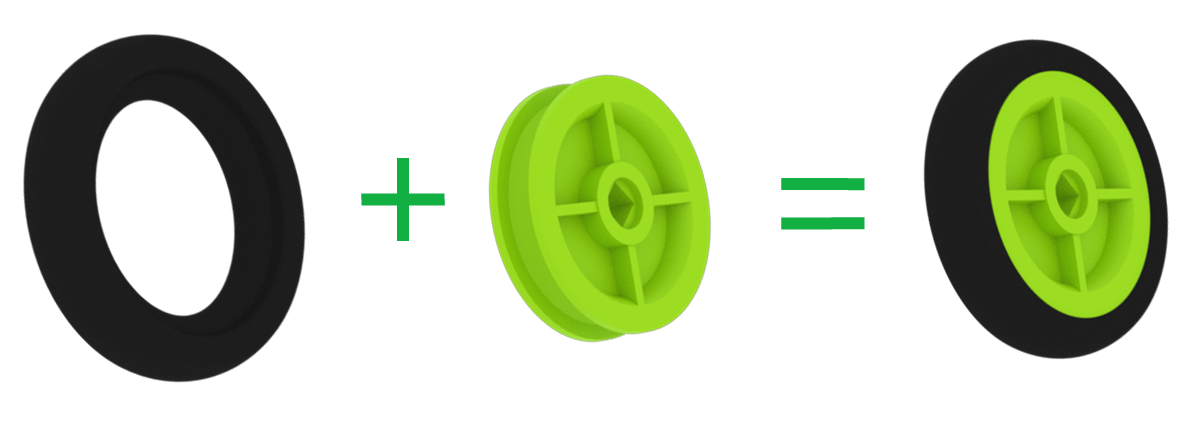

ഒരു ചക്രം സൃഷ്ടിക്കുന്നതിനായി ഒരു ഗ്രീൻ പുള്ളി കഷണത്തിന്റെ പുറം അറ്റത്ത് ടയർ കഷണം ഘടിപ്പിച്ചിരിക്കുന്നതിന്റെ രേഖാചിത്രം. ഗ്രീൻ പുള്ളി കഷണത്തിന് മധ്യഭാഗത്ത് പുള്ളിയുടെ ആക്സിലിൽ ഘടിപ്പിക്കാൻ ഉദ്ദേശിച്ചുള്ള ഒരു ചതുരാകൃതിയിലുള്ള ദ്വാരമുണ്ട്.

ടയർ ഒരു ഗ്രീൻ പുള്ളിയുമായി സംയോജിപ്പിച്ച് ഒരു ചെറിയ ചക്രം ഉണ്ടാക്കാം. ഗ്രീൻ പുള്ളിയുടെ മധ്യഭാഗത്ത് ഒരു ചതുരാകൃതിയിലുള്ള ദ്വാരമുണ്ട്, അത് ഒരു ചതുരാകൃതിയിലുള്ള പിൻ/ഷാഫ്റ്റ് തിരുകാൻ അനുവദിക്കുകയും പുള്ളി കറങ്ങാൻ നിർബന്ധിതമാക്കുന്നതിന് ഒരു പവർ ട്രാൻസ്ഫർ അനുവദിക്കുകയും ചെയ്യുന്നു.

GO കോഡ് ബേസ് റോബോട്ടിന്റെ ഡയഗ്രം, അതിന്റെ രണ്ട് തരം ചക്രങ്ങളെ അമ്പടയാളങ്ങൾ അടയാളപ്പെടുത്തിയിരിക്കുന്നു. റോബോട്ടിനെ ഓടിക്കുന്നതിനുള്ള പവർ കൈമാറുന്നത് ഗ്രേ വീൽ കഷണങ്ങളാണ്, അതേസമയം ബ്ലൂ വീൽ കഷണങ്ങളാണ് സ്വതന്ത്രമായി ഉരുളുന്നത്, പവർ കൈമാറുന്നില്ല.

ചക്രങ്ങൾ എങ്ങനെ പ്രവർത്തിക്കുന്നു എന്നതിന് കോഡ് ബേസ് പ്രോജക്റ്റ് വളരെ മികച്ച ഒരു ഉദാഹരണം നൽകുന്നു. പ്രോജക്റ്റിന്റെ ബ്ലൂ വീൽസിന്റെ മധ്യഭാഗത്തുള്ള വൃത്താകൃതിയിലുള്ള ദ്വാരം ചക്രങ്ങളെ സ്വതന്ത്രമായി ഉരുളാൻ അനുവദിക്കുന്നു. ഗ്രേ വീലുകളുടെ മധ്യത്തിലുള്ള ചതുരാകൃതിയിലുള്ള ദ്വാരങ്ങൾ മോട്ടോറുകൾക്ക് അവയുടെ പവർ ഷാഫ്റ്റുകളിലേക്ക് മാറ്റാൻ അനുവദിക്കുന്നു, ഇത് കോഡ് ബേസിനെ ചലിപ്പിക്കാൻ നിർബന്ധിതമാക്കും.

ഗിയറുകൾ

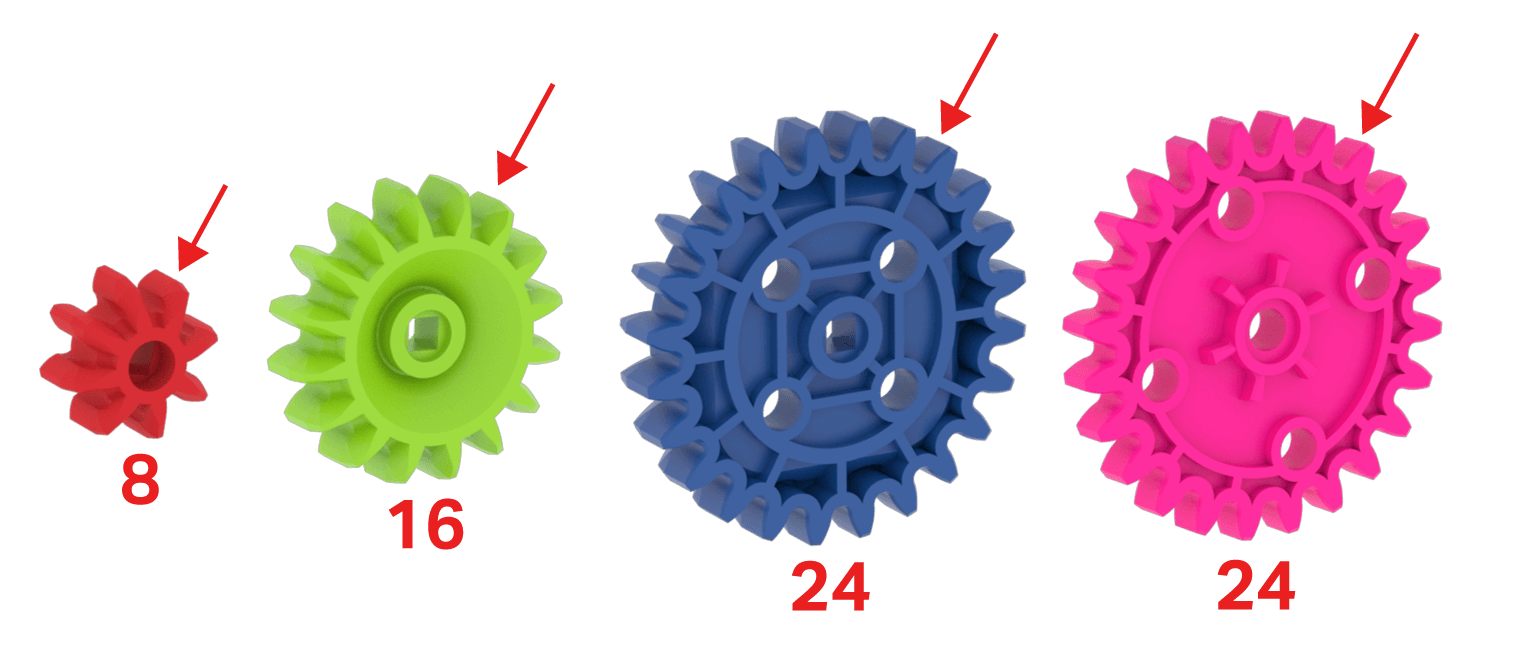

VEX GO കിറ്റിലെ എല്ലാ ഗിയർ ഭാഗങ്ങളുടെയും ഡയഗ്രം. ഓരോ ഗിയർ പീസിലും പല്ലുകളുടെ എണ്ണം കാണിച്ചിരിക്കുന്നു, ചുവപ്പിന് 8 പല്ലുകളും, പച്ചയ്ക്ക് 16 പല്ലുകളും, നീലയ്ക്ക് 24 പല്ലുകളും, പിങ്കിന് 24 പല്ലുകളുമുണ്ട്.

ഗിയറുകൾ വളരെ ഉപയോഗപ്രദമായ ഭാഗങ്ങളാണ്. ഒന്നിൽ നിന്ന് മറ്റൊന്നിലേക്ക് പവർ കൈമാറാൻ ഗിയറുകൾ ഉപയോഗിക്കാം. ഒരു അസംബ്ലിയെ "ഗിയർ അപ്പ്" ചെയ്യാൻ ഗിയറുകൾ സംയോജിപ്പിക്കാൻ കഴിയും, ഇത് അസംബ്ലിയെ വേഗത്തിലാക്കും, പക്ഷേ അതിന് അത്രയും ബലം പ്രയോഗിക്കാൻ കഴിയില്ല. ഒരു അസംബ്ലിയെ "ഗിയർ ഡൗൺ" ചെയ്യാൻ ഗിയറുകൾ സംയോജിപ്പിക്കാൻ കഴിയും, ഇത് അസംബ്ലിയുടെ ചലനത്തെ മന്ദഗതിയിലാക്കും, പക്ഷേ അതിന് കൂടുതൽ ബലം പ്രയോഗിക്കാൻ കഴിയും.

ഒരു ഗിയർ സിസ്റ്റം എങ്ങനെ "ഗിയർ അപ്പ്" അല്ലെങ്കിൽ "ഗിയർ ഡൗൺ" ചെയ്യുമെന്ന് നിർണ്ണയിക്കാൻ, ഒരു ഗിയറിലെ പല്ലുകളുടെ എണ്ണം അറിയേണ്ടത് പ്രധാനമാണ്. ഒരു ഗിയറിൽ നിന്ന് ഒരു പല്ല് തിരഞ്ഞെടുത്ത്, ആ പല്ലിലേക്ക് തിരികെ ഗിയറിന് ചുറ്റുമുള്ള പല്ലുകൾ എണ്ണുന്നതിലൂടെ നിങ്ങൾക്ക് ഇത് കണ്ടെത്താനാകും.

VEX GO സിസ്റ്റത്തിന് നാല് വ്യത്യസ്ത ഗിയറുകളുണ്ട്. ഈ ഗിയറുകളിൽ മൂന്നെണ്ണത്തിന് മധ്യഭാഗത്തായി ഒരു ചതുരാകൃതിയിലുള്ള ദ്വാരമുണ്ട്, അത് ഒരു ചതുരാകൃതിയിലുള്ള പിൻ/ഷാഫ്റ്റ് ചേർക്കാൻ അനുവദിക്കുകയും ഗിയർ/ഷാഫ്റ്റ് കറങ്ങാൻ നിർബന്ധിതമാക്കുന്നതിന് ഒരു പവർ ട്രാൻസ്ഫർ അനുവദിക്കുകയും ചെയ്യുന്നു.

VEX GO സിസ്റ്റത്തിലെ ഗിയറുകൾ ഇവയാണ്:

റെഡ് ഗിയർ.
ദി ഗ്രീൻ ഗിയർ.
ദി ബ്ലൂ ഗിയർ.
പിങ്ക് ഗിയർ.

റെഡ് ഗിയർ

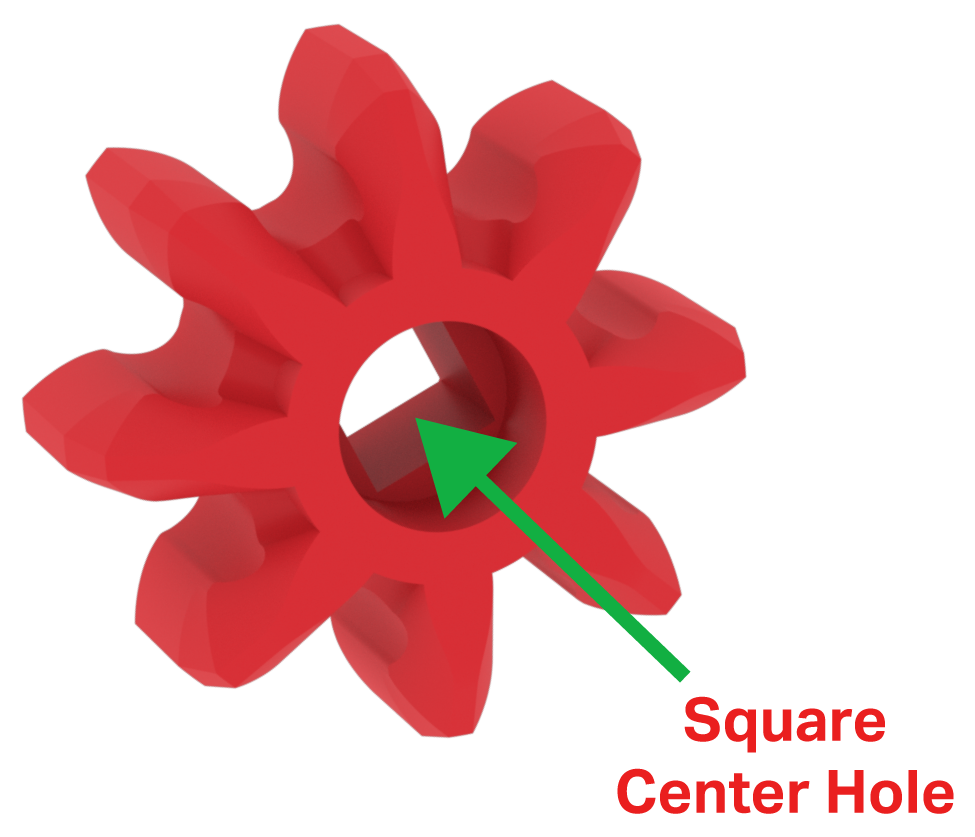

ഗിയറിന്റെ ആക്‌സിലിൽ ഘടിപ്പിക്കാൻ ഉദ്ദേശിച്ചുള്ള ഒരു ചതുര ദ്വാരം അതിന്റെ മധ്യത്തിലുണ്ടെന്ന് ചിത്രീകരിക്കുന്ന റെഡ് ഗിയർ ഭാഗത്തിന്റെ ഡയഗ്രം.

റെഡ് ഗിയറിന് എട്ട് പല്ലുകളും മധ്യഭാഗത്ത് ഒരു ചതുരാകൃതിയിലുള്ള ദ്വാരവുമുണ്ട്.

പച്ച ഗിയർ

ഗ്രീൻ ഗിയർ ഭാഗത്തിന്റെ ഡയഗ്രം, ഗിയറിന്റെ ആക്‌സിലിൽ ഘടിപ്പിക്കാൻ ഉദ്ദേശിച്ചുള്ള ഒരു ചതുര ദ്വാരം അതിന്റെ മധ്യത്തിലുണ്ടെന്ന് ചിത്രീകരിക്കുന്നു.

ഗ്രീൻ ഗിയറിന് 16 പല്ലുകളും മധ്യഭാഗത്ത് ഒരു ചതുരാകൃതിയിലുള്ള ദ്വാരവുമുണ്ട്.

നീല ഗിയർ

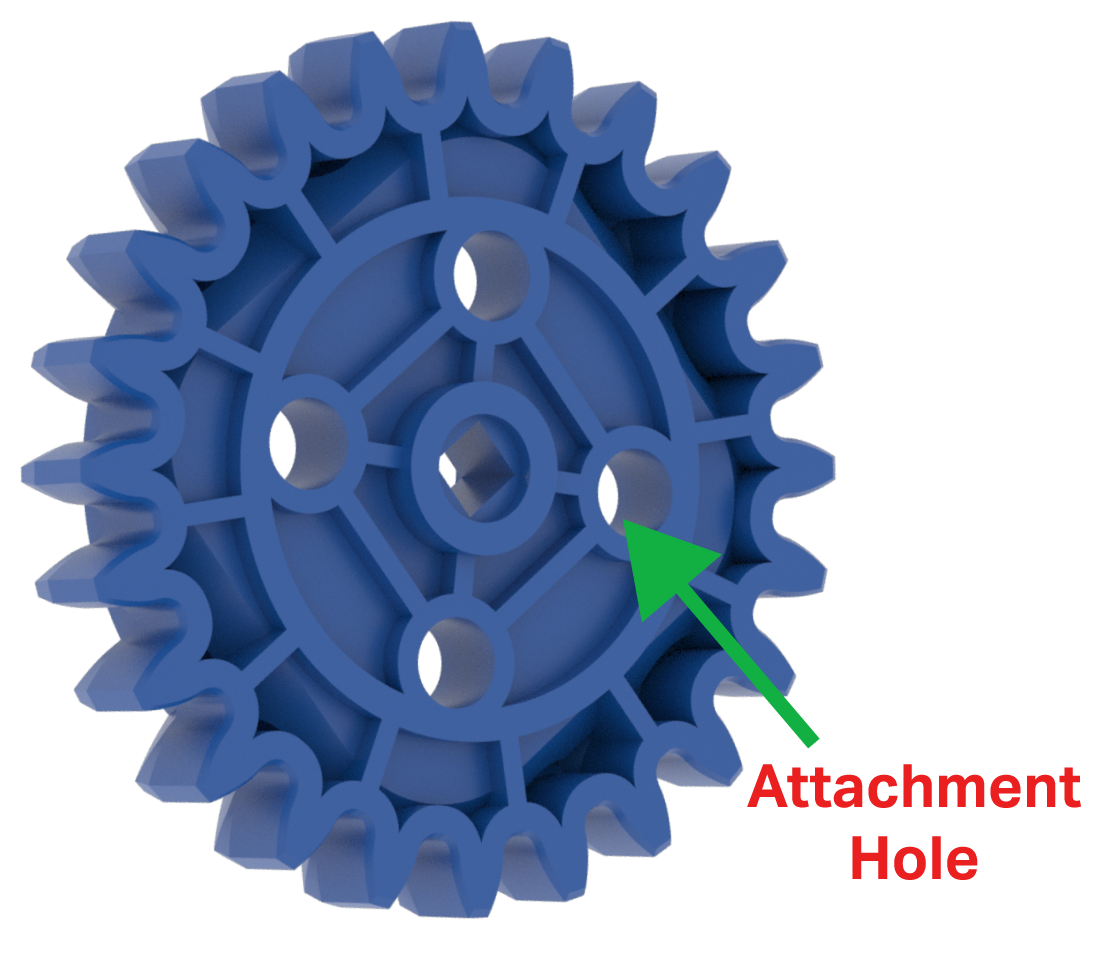

ബ്ലൂ ഗിയർ കഷണത്തിന്റെ ഡയഗ്രം, അതിൽ ആകെ 5 ദ്വാരങ്ങളുണ്ടെന്ന് ചിത്രീകരിക്കുന്നു. മധ്യഭാഗത്തെ ദ്വാരം ഒഴികെയുള്ള എല്ലാ ദ്വാരങ്ങളും വൃത്താകൃതിയിലാണ്, അത് ചതുരാകൃതിയിലുള്ളതും ചക്രത്തിന്റെ അച്ചുതണ്ടിൽ ഘടിപ്പിക്കാൻ ഉദ്ദേശിച്ചുള്ളതുമാണ്.

ബ്ലൂ ഗിയറിന് 24 പല്ലുകളുണ്ട്. ഗിയറിലേക്ക് മറ്റ് ഭാഗങ്ങൾ ഘടിപ്പിക്കുന്നതിന് നാല് അറ്റാച്ച്മെന്റ് ദ്വാരങ്ങളും ഒരു ചതുരാകൃതിയിലുള്ള മധ്യഭാഗത്തെ ദ്വാരവുമുണ്ട്.

പിങ്ക് ഗിയർ

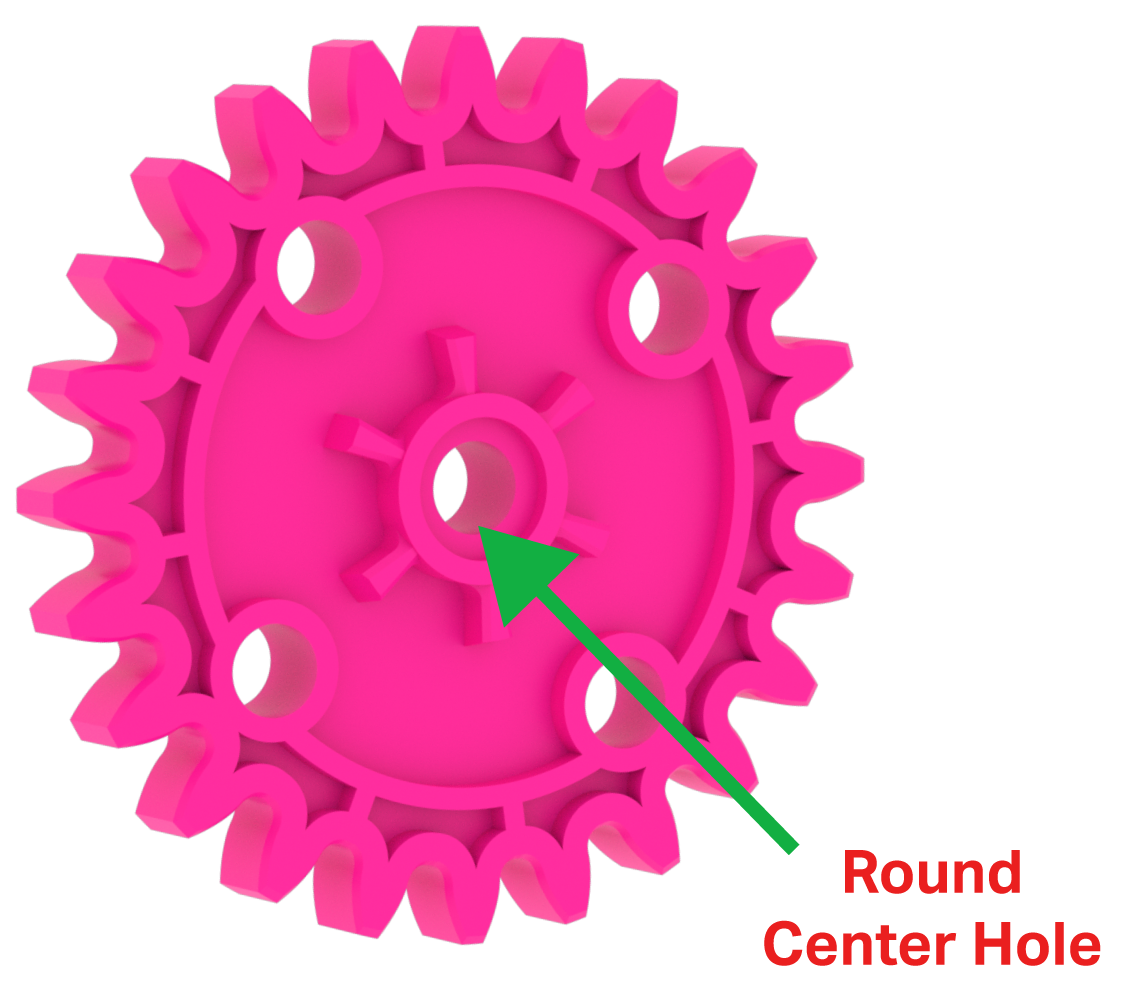

പിങ്ക് ഗിയർ കഷണത്തിന് 5 വൃത്താകൃതിയിലുള്ള ദ്വാരങ്ങളുണ്ടെന്ന് ചിത്രീകരിക്കുന്ന അതിന്റെ ഡയഗ്രം. മധ്യഭാഗത്തെ ദ്വാരം വൃത്താകൃതിയിലാണ്, ചക്രത്തിന്റെ അച്ചുതണ്ടിൽ ഘടിപ്പിക്കാൻ ഉദ്ദേശിച്ചുള്ളതാണ്.

പിങ്ക് ഗിയറിന് 24 പല്ലുകളും നാല് അറ്റാച്ച്മെന്റ് ദ്വാരങ്ങളുമുണ്ട്. അതിന്റെ മധ്യ ദ്വാരം വൃത്താകൃതിയിലാണ്, ഗിയർ ഒരു ഷാഫ്റ്റിലോ പിന്നിലോ സ്വതന്ത്രമായി കറങ്ങാൻ ഇത് അനുവദിക്കുന്നു.

ഗിയറുകളെക്കുറിച്ച് മനസ്സിലാക്കേണ്ട ചില പ്രധാന ആശയങ്ങൾ ഇവയാണ്:

പവർ ട്രാൻസ്ഫർ.
സ്പിൻ ദിശ.
തയ്യാറെടുക്കുന്നു.
ഗിയറിംഗ് ഡൗൺ ചെയ്യുന്നു.

പവർ ട്രാൻസ്ഫർ

വശങ്ങളിൽ ബന്ധിപ്പിച്ചിരിക്കുന്ന രണ്ട് ഗിയറുകൾ ലേബൽ ചെയ്തിരിക്കുന്ന, മോട്ടോറൈസ്ഡ് സൂപ്പർ കാർ ബിൽഡിന്റെ ഡയഗ്രം. ഇടതുവശത്തുള്ള പച്ച ഗിയർ പവർ പ്രയോഗിക്കുന്ന ഡ്രൈവിംഗ് ഗിയറാണ്, വലതുവശത്തുള്ള പച്ച ഗിയർ പവർ ട്രാൻസ്ഫർ ചെയ്യുന്ന ഡ്രൈവൺ ഗിയറാണ്.

രണ്ട് കൂട്ടിച്ചേർത്ത ഗിയറുകൾക്കിടയിൽ പവർ ട്രാൻസ്ഫർ സംഭവിക്കാം. പവർ പ്രയോഗിക്കുന്ന ഗിയർ (ഡ്രൈവിംഗ് ഗിയർ എന്നറിയപ്പെടുന്നു) അതിന്റെ പവർ അടുത്ത ഗിയറിലേക്ക് (ഡ്രൈവൺ ഗിയർ എന്നറിയപ്പെടുന്നു) കൈമാറും.

സ്പിൻ ദിശ

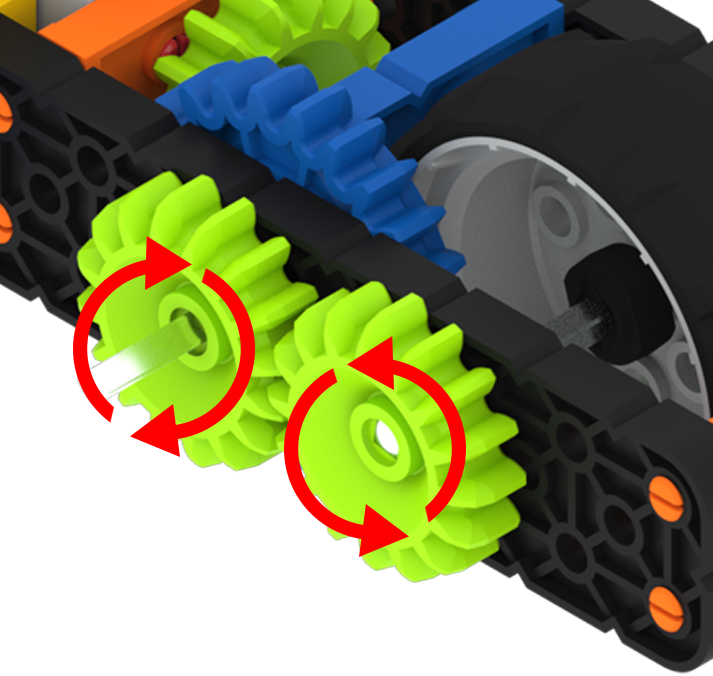

വശങ്ങളിൽ ബന്ധിപ്പിച്ചിരിക്കുന്ന രണ്ട് ഗിയറുകൾ ഹൈലൈറ്റ് ചെയ്തിരിക്കുന്ന, മോട്ടോറൈസ്ഡ് സൂപ്പർ കാർ ബിൽഡിന്റെ ഡയഗ്രം. ഇടതുവശത്തുള്ള ഡ്രൈവ് ചെയ്യുന്ന ഗ്രീൻ ഗിയറിനെ ഘടികാരദിശയിൽ കറങ്ങുന്നതായി ലേബൽ ചെയ്തിരിക്കുന്നു, വലതുവശത്തുള്ള ഡ്രൈവ് ചെയ്യുന്ന ഗ്രീൻ ഗിയറിനെ എതിർ ഘടികാരദിശയിൽ കറങ്ങുന്നതായി ലേബൽ ചെയ്തിരിക്കുന്നു.

രണ്ട് ഗിയറുകൾ കൂട്ടിച്ചേർക്കുമ്പോൾ, ഡ്രൈവിംഗ് ഗിയർ വീൽ കറങ്ങുമ്പോൾ ഡ്രൈവ് ചെയ്ത ഗിയർ എതിർ ദിശയിലേക്ക് കറങ്ങും. ഉദാഹരണത്തിന്, ഡ്രൈവിംഗ് ഗിയർ ഘടികാരദിശയിൽ കറങ്ങുകയാണെങ്കിൽ, ഓടിക്കുന്ന ഗിയർ എതിർ ഘടികാരദിശയിൽ കറങ്ങും.

തയ്യാറെടുക്കുന്നു

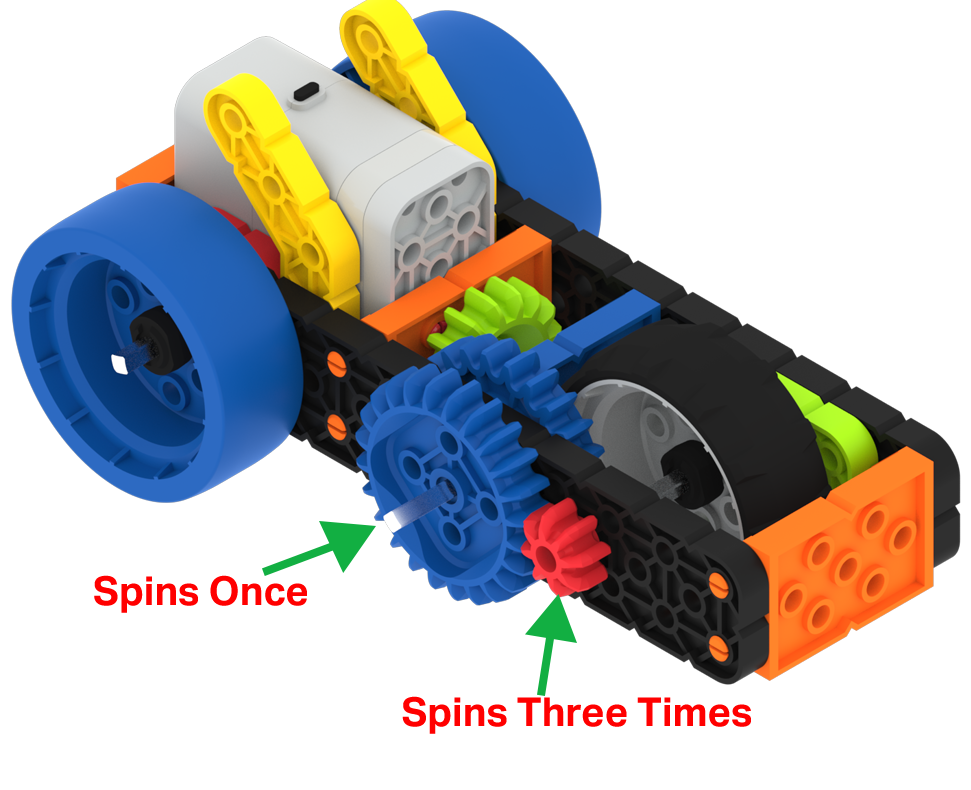

വശങ്ങളിൽ ബന്ധിപ്പിച്ചിരിക്കുന്ന രണ്ട് ഗിയറുകൾ ലേബൽ ചെയ്തിരിക്കുന്ന, മോട്ടോറൈസ്ഡ് സൂപ്പർ കാർ ബിൽഡിന്റെ ഡയഗ്രം. ഇടതുവശത്തുള്ള വലുതും ഓടിക്കുന്നതുമായ നീല ഗിയറിനെ ഒരു തവണ കറക്കാൻ ലേബൽ ചെയ്തിരിക്കുന്നു, വലതുവശത്തുള്ള ചെറുതും ഓടിക്കുന്നതുമായ ചുവന്ന ഗിയറിനെ മൂന്ന് തവണ കറക്കാൻ ലേബൽ ചെയ്തിരിക്കുന്നു.

രണ്ട് ഗിയറുകൾ കൂട്ടിച്ചേർക്കുമ്പോൾ ഡ്രൈവിംഗ് ഗിയറിന് ഡ്രൈവ് ചെയ്ത ഗിയറിനേക്കാൾ കൂടുതൽ പല്ലുകൾ ഉള്ളപ്പോഴാണ് ഗിയറിംഗ് അപ്പ് സംഭവിക്കുന്നത്. ഉദാഹരണത്തിന്, ഡ്രൈവിംഗ് ഗിയറിന് 24 പല്ലുകളും (നീല ഗിയർ) ഓടിക്കുന്ന ഗിയറിന് എട്ട് പല്ലുകളും (ചുവപ്പ് ഗിയർ) ഉണ്ടെങ്കിൽ എന്തുചെയ്യും?

ഡ്രൈവിംഗ് ഗിയർ അതിന്റെ 24 പല്ലുകളും ഒരു പ്രാവശ്യം കറക്കുമ്പോൾ, എട്ട് പല്ലുകളുള്ള ഡ്രൈവ് ചെയ്ത ഗിയറിനെ മൂന്ന് തവണ പൂർണ്ണമായി തിരിക്കേണ്ടി വരും. ഓടിക്കുന്ന ഗിയർ മൂന്ന് മടങ്ങ് വേഗത്തിൽ കറങ്ങും; എന്നിരുന്നാലും, ഗിയറിന് 1/3 ബലം മാത്രമേ പ്രയോഗിക്കാൻ കഴിയൂ.

ഗിയറിംഗ് ഡൗൺ

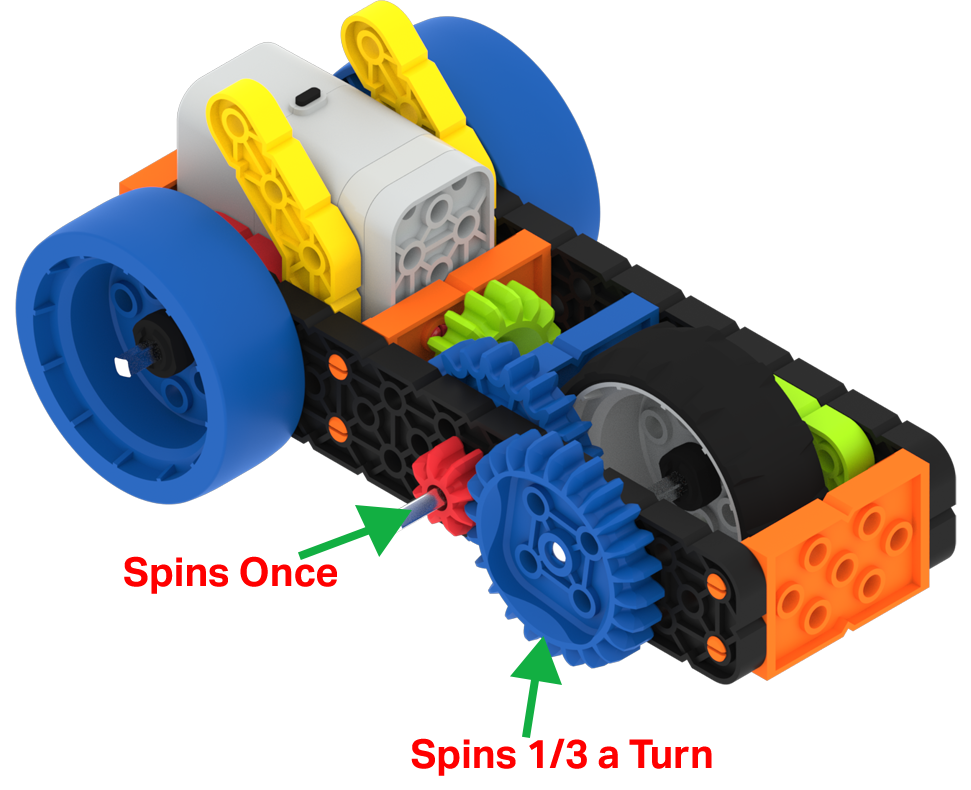

വശങ്ങളിൽ ബന്ധിപ്പിച്ചിരിക്കുന്ന രണ്ട് ഗിയറുകൾ ലേബൽ ചെയ്തിരിക്കുന്ന, മോട്ടോറൈസ്ഡ് സൂപ്പർ കാർ ബിൽഡിന്റെ ഡയഗ്രം. ഇടതുവശത്തുള്ള ചെറുതും ചലിക്കുന്നതുമായ റെഡ് ഗിയറിനെ ഒരു തവണ കറക്കാൻ ലേബൽ ചെയ്തിരിക്കുന്നു, വലതുവശത്തുള്ള വലുതും ചലിക്കുന്നതുമായ ബ്ലൂ ഗിയറിനെ ഒരു ഭ്രമണത്തിന്റെ മൂന്നിലൊന്ന് കറക്കാൻ ലേബൽ ചെയ്തിരിക്കുന്നു.

ഡ്രൈവിംഗ് ഗിയറിന് ഡ്രൈവ് ചെയ്ത ഗിയറിനേക്കാൾ പല്ലുകൾ കുറവായിരിക്കുമ്പോഴാണ് ഗിയർ ഡൗൺ സംഭവിക്കുന്നത്. ഉദാഹരണത്തിന്, ഡ്രൈവിംഗ് ഗിയറിന് എട്ട് പല്ലുകളും (റെഡ് ഗിയർ) ഓടിക്കുന്ന ഗിയറിന് 24 പല്ലുകളും (ബ്ലൂ ഗിയർ) ഉണ്ടെങ്കിൽ എന്ത് സംഭവിക്കും?

ഡ്രൈവിംഗ് ഗിയറിന്റെ എട്ട് പല്ലുകൾ ഒരു പൂർണ്ണ തിരിവ് നടത്തുമ്പോൾ, 24-പല്ലുകളുള്ള ഡ്രൈവ് ചെയ്ത ഗിയർ ഒരു തിരിവിന്റെ 1/3 ഭാഗം (എട്ട് പല്ലുകൾ) മാത്രമേ തിരിഞ്ഞുള്ളൂ. ഓടിക്കുന്ന ഗിയർ 1/3 വേഗതയിൽ കറങ്ങും; എന്നിരുന്നാലും, അതിന് മൂന്ന് മടങ്ങ് ബലം പ്രയോഗിക്കാൻ കഴിയും.

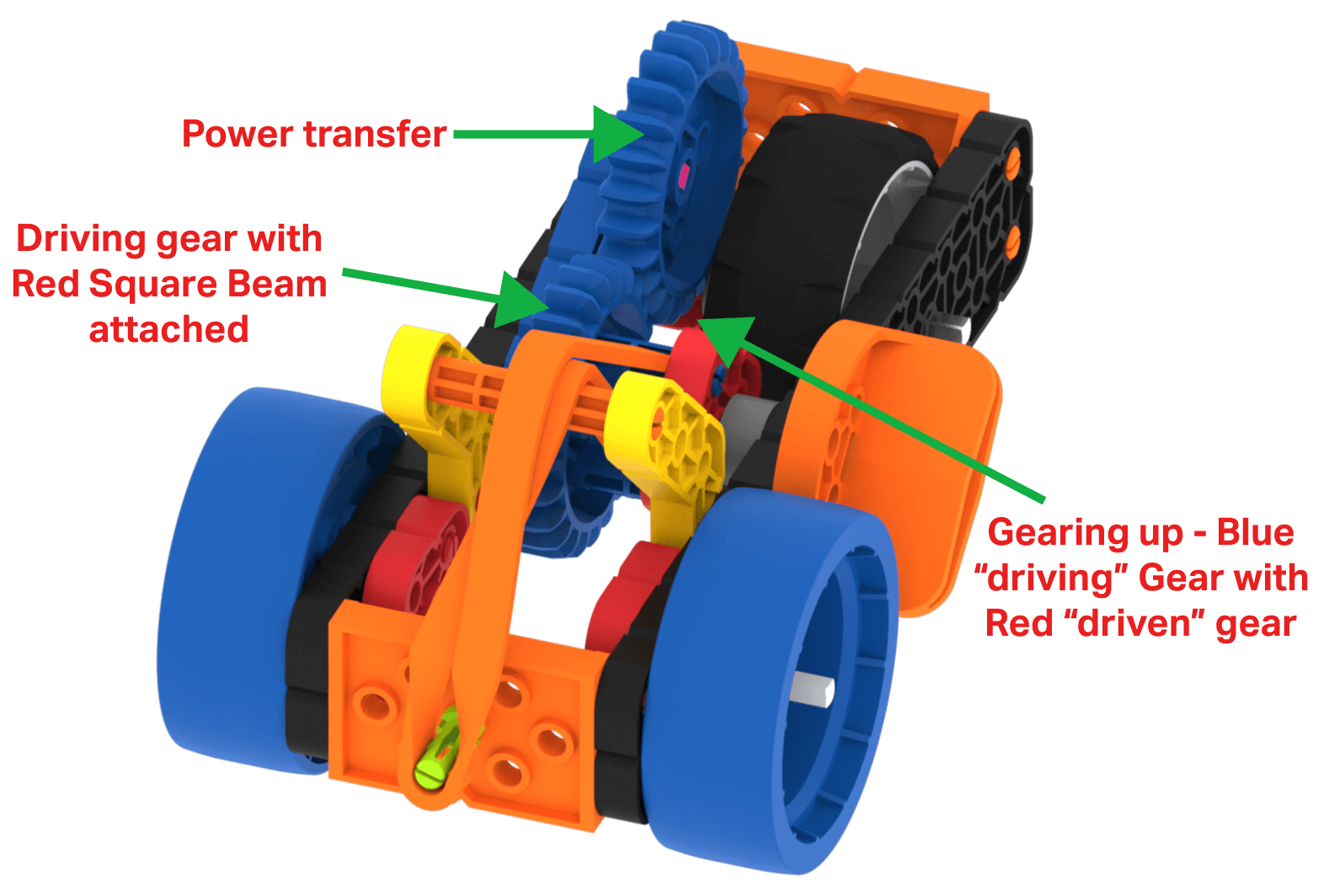

ഗിയറുകൾ എങ്ങനെ ഉപയോഗിക്കാമെന്നതിന്റെ ചില മികച്ച ഉദാഹരണങ്ങൾ സൂപ്പർകാർ നിർമ്മാണത്തിൽ ഉൾപ്പെടുന്നു.

കാർ ചലിപ്പിക്കുന്നതിനുള്ള ശക്തി ആരംഭിക്കുന്നത് നീട്ടിയ റബ്ബർ ബാൻഡിന്റെ ഊർജ്ജത്തിൽ നിന്നാണ്. ഒരു നീല ഗിയറിലെ അറ്റാച്ച്മെന്റ് ദ്വാരങ്ങൾ, റബ്ബർ ബാൻഡിനെ നീല ഗിയറിനെ ചലിപ്പിക്കാൻ സഹായിക്കുന്നതിന് സ്റ്റാൻഡ്ഓഫുകളോടെ ഒരു റെഡ് സ്ക്വയർ ബീം ഘടിപ്പിക്കാൻ അനുവദിക്കുന്നു.

രണ്ടാമത്തെ ബ്ലൂ ഗിയർ ഒരു പവർ ട്രാൻസ്ഫർ നൽകുന്നു.

രണ്ടാമത്തെ ബ്ലൂ ഗിയർ റെഡ് ഗിയറിനെ ഗ്രേ വീലിന്റെ ഷാഫ്റ്റിൽ ഓടിച്ച് സൂപ്പർകാർ നീങ്ങുമ്പോൾ ഒരു സജ്ജീകരണം സംഭവിക്കുന്നു!

പുള്ളി

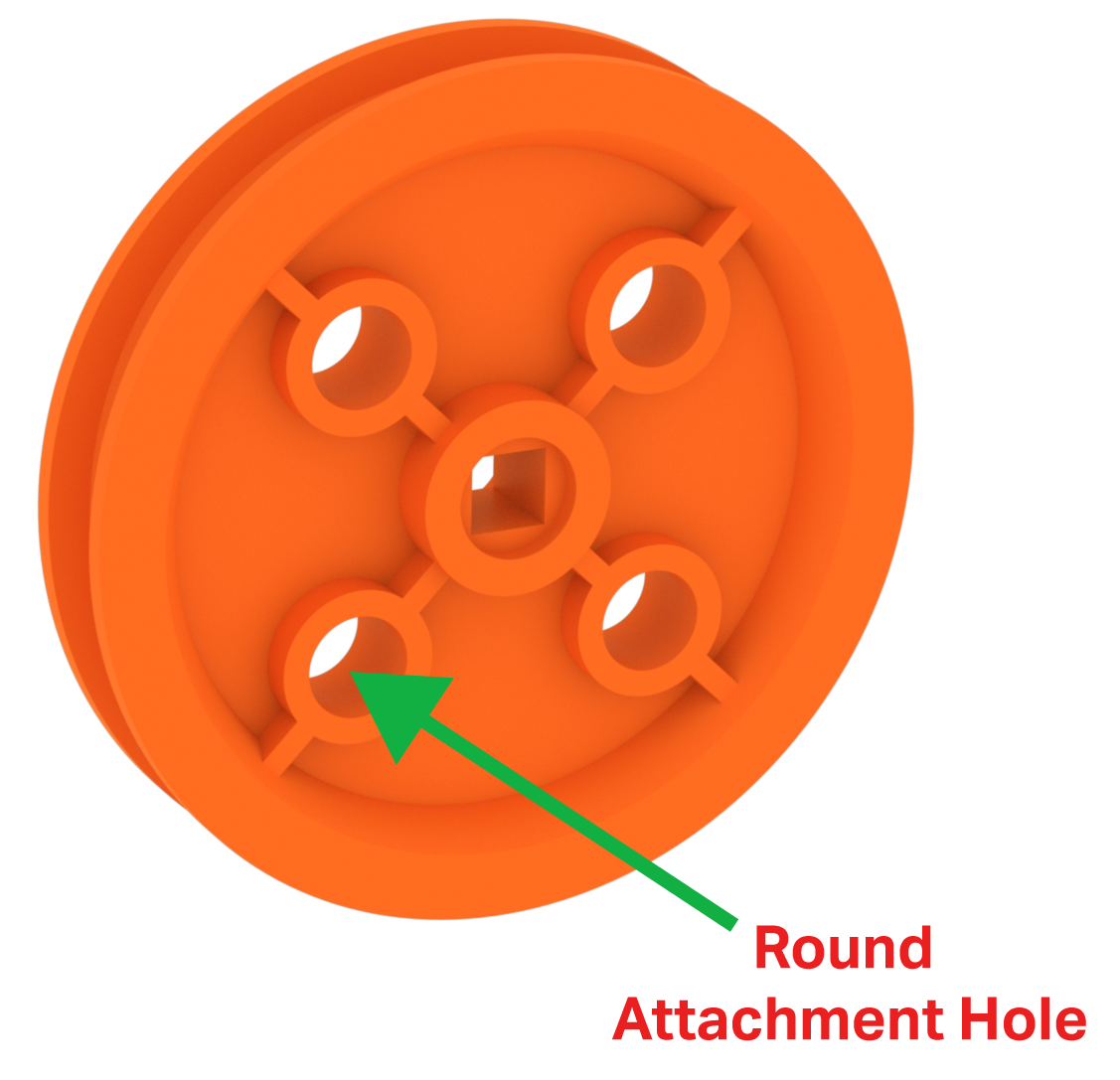

ഓറഞ്ച് പുള്ളി കഷണത്തിന്റെ ഡയഗ്രം, അതിൽ ആകെ 5 ദ്വാരങ്ങൾ ഉണ്ടെന്ന് ചിത്രീകരിക്കുന്നു. മധ്യഭാഗത്തെ ദ്വാരം ഒഴികെ മറ്റെല്ലാ ദ്വാരങ്ങളും വൃത്താകൃതിയിലാണ്, അത് ചതുരാകൃതിയിലുള്ളതും കപ്പിയുടെ അച്ചുതണ്ടിൽ ഘടിപ്പിക്കാൻ ഉദ്ദേശിച്ചുള്ളതുമാണ്.

പുള്ളികൾ വളരെ വൈവിധ്യമാർന്ന ഭാഗങ്ങളാണ്. അവ ഉപയോഗിക്കാവുന്ന ചില കാര്യങ്ങളിൽ ഇവ ഉൾപ്പെടുന്നു:

ചക്രം.
പുള്ളി സിസ്റ്റംസ്.
അലങ്കാരങ്ങൾ.

VEX GO സിസ്റ്റത്തിന് രണ്ട് വലുപ്പത്തിലുള്ള പുള്ളികളുണ്ട്. രണ്ട് പുള്ളികൾക്കും ഒരു ചതുരാകൃതിയിലുള്ള മധ്യഭാഗത്തെ ദ്വാരമുണ്ട്, അത് ഒരു ചതുരാകൃതിയിലുള്ള പിൻ/ഷാഫ്റ്റ് തിരുകാൻ അനുവദിക്കുന്നു, കൂടാതെ പുള്ളി കറങ്ങാൻ നിർബന്ധിതമാക്കുന്നതിന് ഒരു പവർ ട്രാൻസ്ഫർ അനുവദിക്കുന്നു. പുള്ളികളിൽ ഇവ ഉൾപ്പെടുന്നു:

ഈ ലേഖനത്തിൽ നേരത്തെ പരാമർശിച്ച ചെറിയ ഗ്രീൻ പുള്ളി, ടയറുമായി സംയോജിപ്പിച്ച് ഒരു ചെറിയ ചക്രം സൃഷ്ടിക്കാൻ കഴിയും.
മറ്റ് ഭാഗങ്ങൾ പുള്ളിയുമായി ബന്ധിപ്പിക്കുന്നതിനായി നാല് വൃത്താകൃതിയിലുള്ള അറ്റാച്ച്മെന്റ് ദ്വാരങ്ങളുള്ള വലിയ ഓറഞ്ച് പുള്ളി.

പുള്ളി സിസ്റ്റംസ്

VEX GO സിസ്റ്റത്തിലെ പുള്ളികൾ റോപ്പുകളുമായി സംയോജിപ്പിച്ച് ഒരു പുള്ളി സിസ്റ്റം സൃഷ്ടിക്കാൻ കഴിയും. ഒരു കപ്പി സംവിധാനത്തിന് ഒരു കയറിൽ പ്രയോഗിക്കുന്ന ബലത്തിന്റെ ദിശ മാറ്റാനോ അതിന്റെ മെക്കാനിക്കൽ ഗുണം വർദ്ധിപ്പിക്കാനോ കഴിയും.

അലങ്കാരങ്ങൾ

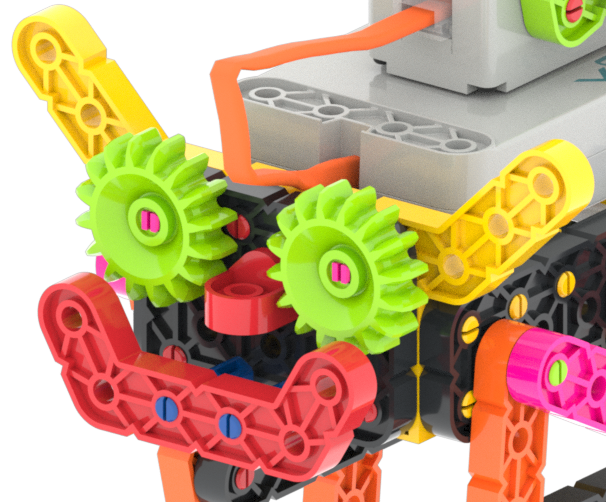

ഒരു VEX GO ക്രാളർ ബിൽഡിലെ മുഖത്തിന്റെ ക്ലോസ്-അപ്പ്, അവിടെ റോബോട്ടിന്റെ മുഖത്ത് അലങ്കാര കണ്ണുകളായി ഗ്രീൻ ഗിയർ കഷണങ്ങൾ ഉപയോഗിക്കുന്നു.

പുള്ളികൾ, ഗിയറുകൾ, ചക്രങ്ങൾ എന്നിവ രസകരമായ ഭാഗങ്ങളാണ്. നിങ്ങളുടെ പ്രോജക്റ്റുകൾക്കായി കണ്ണുകൾ, തലകൾ അല്ലെങ്കിൽ മറ്റേതെങ്കിലും വസ്തുക്കൾ സൃഷ്ടിക്കാൻ നിങ്ങളുടെ ഭാവന ഉപയോഗിക്കുക.

നിങ്ങളുടെ VEX GO സിസ്റ്റത്തിന് ചക്രങ്ങൾ, ഗിയറുകൾ, പുള്ളി എന്നിവ പ്രധാന ഭാഗങ്ങളാണ്. അവർ നിങ്ങളുടെ പദ്ധതികൾക്ക് ചലനം കൊണ്ടുവരും. ചലനം നിങ്ങളുടെ ഭാവനയെ യാഥാർത്ഥ്യത്തിലേക്ക് കൊണ്ടുവരും!
