VEX GO പിന്നുകൾ, സ്റ്റാൻഡ്ഓഫുകൾ, കണക്ടറുകൾ എന്നിവ ഉപയോഗിക്കുന്നു

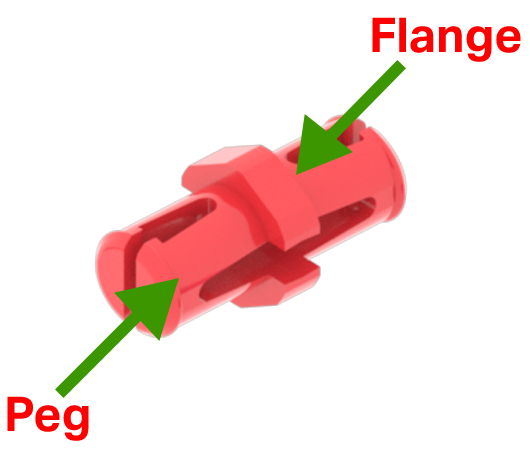

VEX GO സിസ്റ്റത്തിന് ഏറ്റവും സാധാരണയായി ഉപയോഗിക്കുന്ന കണക്ടറാണ് റെഡ് പിന്നുകൾ. ഈ പിന്നുകളിൽ ഒരു ഫ്ലേഞ്ച് കൊണ്ട് വേർതിരിച്ച രണ്ട് വൃത്താകൃതിയിലുള്ള കുറ്റികൾ ഉണ്ട്.

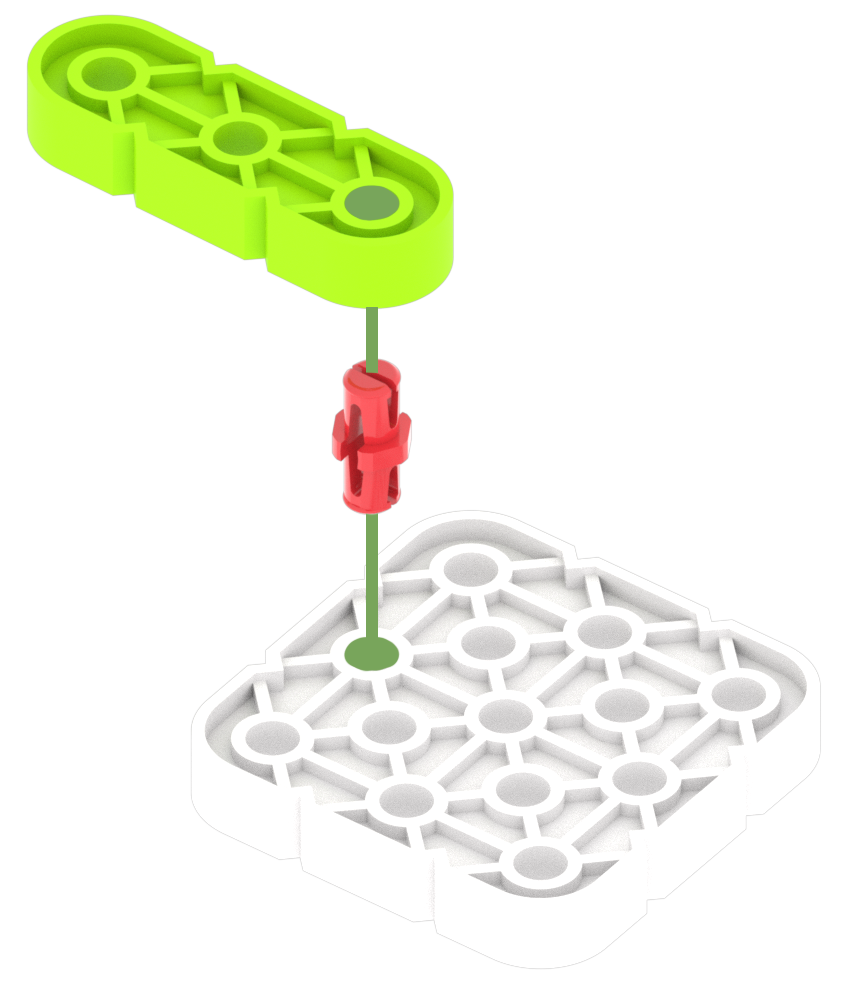

വൃത്താകൃതിയിലുള്ള ദ്വാരങ്ങളുള്ള രണ്ട് ഭാഗങ്ങൾ പരസ്പരം ബന്ധിപ്പിക്കാൻ ചുവന്ന പിന്നുകൾ അനുവദിക്കുന്നു, ഉദാഹരണത്തിന് ഒരു പച്ച ബീം മുതൽ ഒരു വെളുത്ത പ്ലേറ്റ് വരെ.

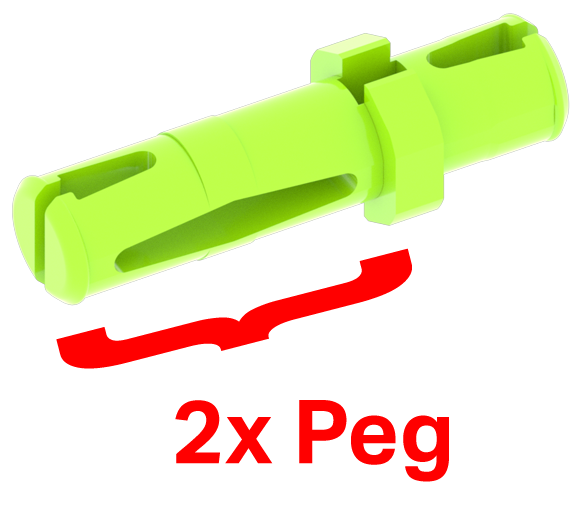

പച്ച പിന്നുകൾ ചുവന്ന പിന്നുകളെപ്പോലെയാണ്. എന്നിരുന്നാലും, ഒരു പച്ച പിന്നിന്റെ ഒരു വശത്ത് ഒരു ചുവന്ന പിന്നിനേക്കാൾ രണ്ട് മടങ്ങ് നീളമുള്ള ഒരു കുറ്റി ഉണ്ട്.

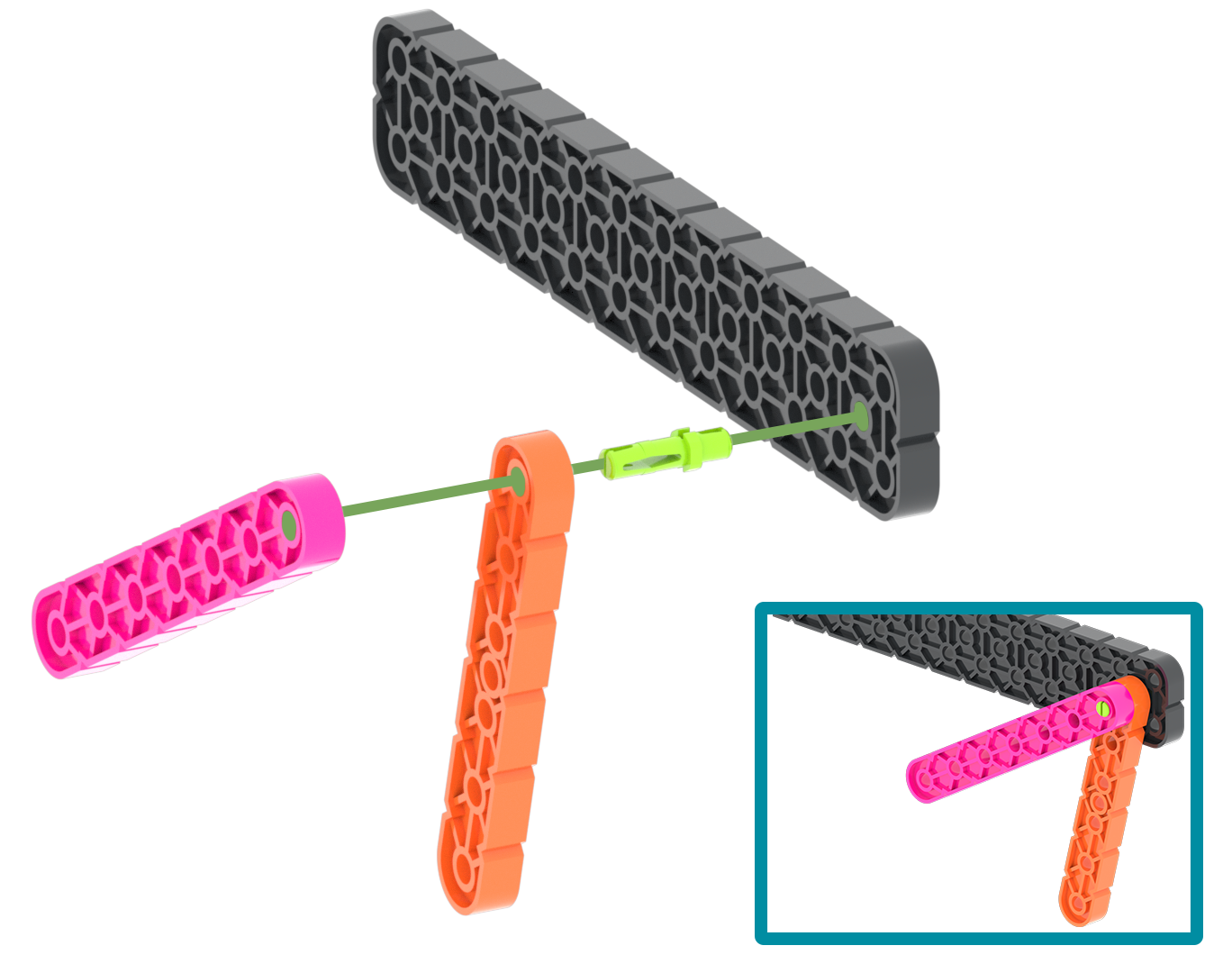

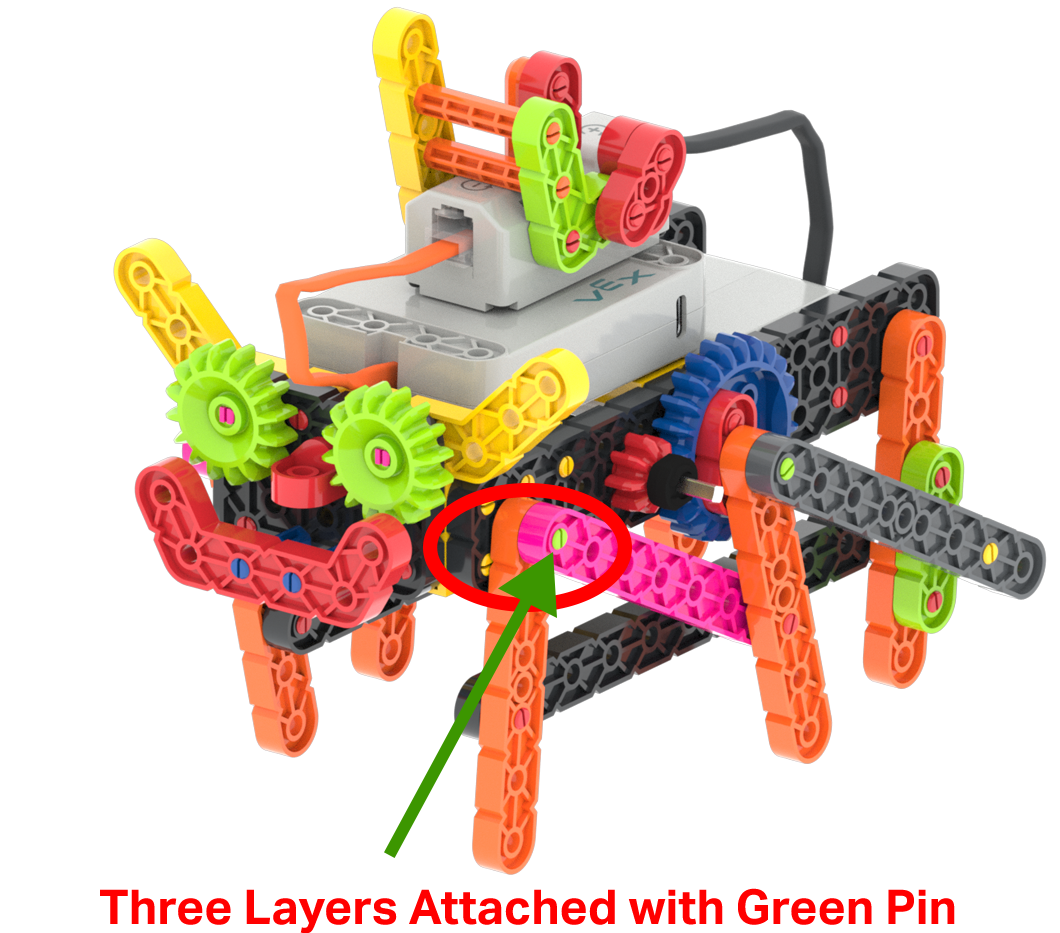

നീളമുള്ള കുറ്റി ഗ്രീൻ പിന്നിന്റെ ഒരു വശത്ത് രണ്ട് ലെവൽ പ്ലാസ്റ്റിക് ഭാഗങ്ങളുടെയും മറുവശത്ത് ഒരു കനം പ്ലാസ്റ്റിക് ഭാഗത്തിന്റെയും കണക്ഷൻ അനുവദിക്കുന്നു. ഉദാഹരണത്തിന്, ഗ്രീൻ പിന്നിന്റെ ഒരു വശം ഒരു കറുത്ത ലാർജ് ബീമിൽ തിരുകാൻ കഴിയും. പിന്നിന്റെ മറുവശത്ത് ഒരു ഓറഞ്ച് ബീം തിരുകാൻ കഴിയും. പിന്നെ ഓറഞ്ച് ബീമിന് മുകളിൽ ഒരു പിങ്ക് ബീം തിരുകാം.

ഇത് മൂന്ന് പാളികളുള്ള ഭാഗങ്ങളും ഒരുമിച്ച് ഘടിപ്പിക്കാൻ അനുവദിക്കും.

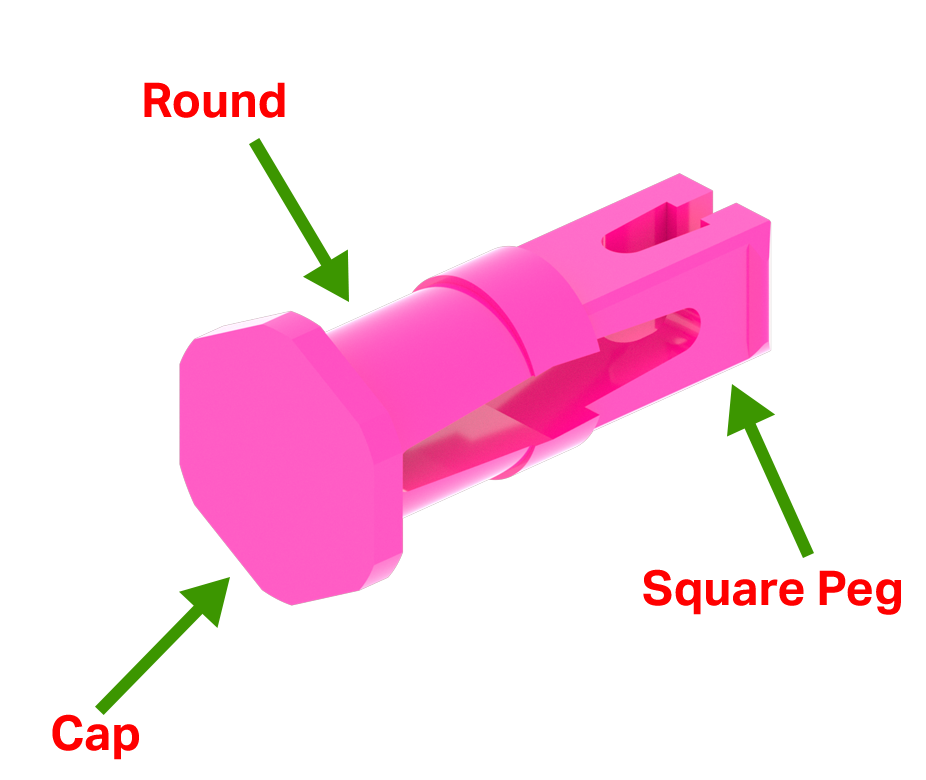

ഒരു പിങ്ക് പിന്നിന് ചില പ്രത്യേക സവിശേഷതകളുണ്ട്. വൃത്താകൃതിയിലുള്ള ദ്വാരത്തിലൂടെ വഴുതിപ്പോകാതിരിക്കാൻ അതിന് ഒരു തൊപ്പിയുണ്ട്. ഒരു വൃത്താകൃതിയിലുള്ള ദ്വാരത്തിലേക്ക് തിരുകാൻ അനുവദിക്കുന്ന ഒരു വൃത്താകൃതിയിലുള്ള ഭാഗവും ഒരു ചതുരാകൃതിയിലുള്ള ദ്വാരത്തിലേക്ക് തിരുകാൻ അനുവദിക്കുന്ന ഒരു ചതുരാകൃതിയിലുള്ള കുറ്റിയും ഇതിനുണ്ട്.

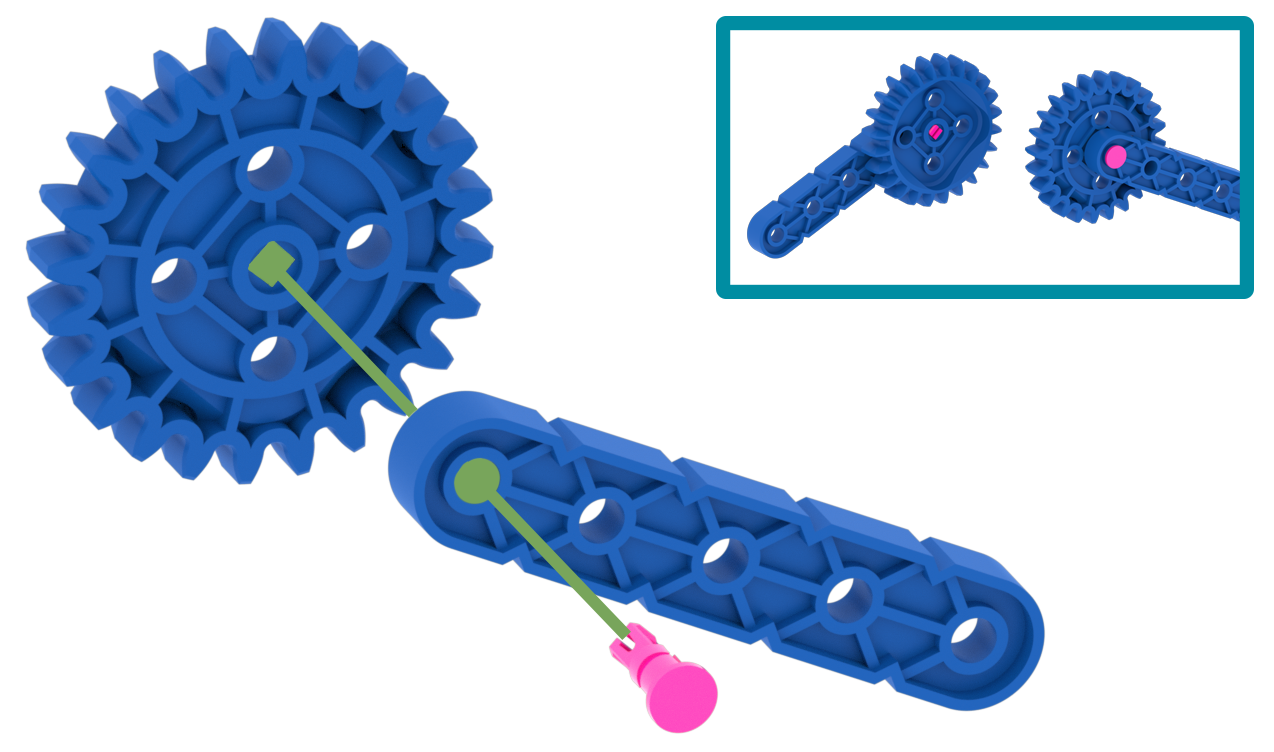

ഉദാഹരണത്തിന്, ഒരു നീല ബീമിലൂടെ ഒരു പിങ്ക് പിൻ തിരുകാൻ കഴിയും, അതിന്റെ തൊപ്പി അത് കടന്നുപോകുന്നത് തടയും. പിങ്ക് പിന്നിന്റെ വൃത്താകൃതിയിലുള്ള ഭാഗം ബ്ലൂ ബീമിന്റെ ദ്വാരത്തിലേക്ക് യോജിക്കുന്നു, കൂടാതെ ചതുരാകൃതിയിലുള്ള കുറ്റി ബ്ലൂ ഗിയറിന്റെ ചതുരാകൃതിയിലുള്ള ദ്വാരത്തിലേക്ക് യോജിക്കുകയും ഗിയർ സ്വതന്ത്രമായി കറങ്ങാൻ അനുവദിക്കുകയും ചെയ്യുന്നു.

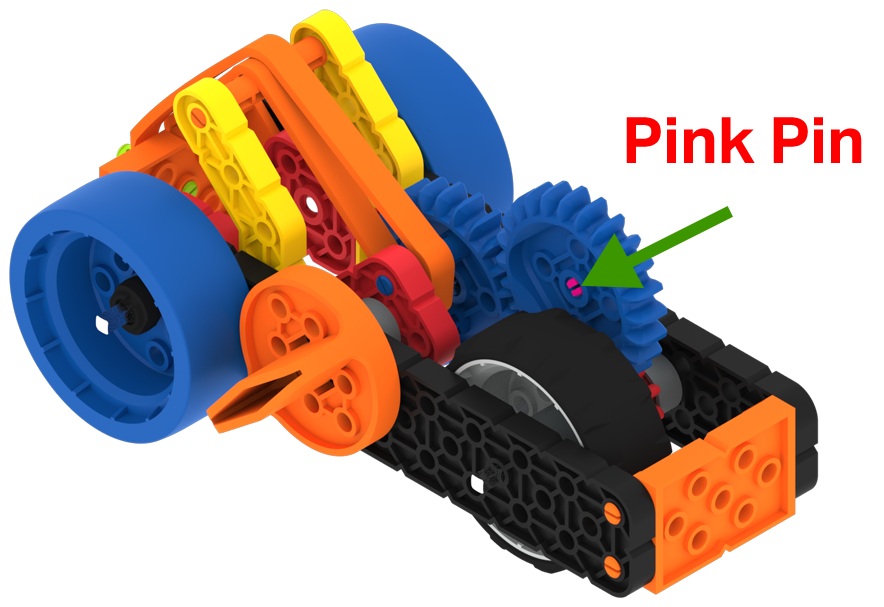

സൂപ്പർകാർ പ്രോജക്റ്റിൽ, പിങ്ക് പിൻ ബ്ലൂ ഗിയറിനെ സ്വതന്ത്രമായി കറങ്ങാൻ അനുവദിക്കുകയും റബ്ബർ ബാൻഡിൽ നിന്ന് ഗ്രേ വീലിലേക്ക് പവർ ട്രാൻസ്ഫർ നൽകുകയും ചെയ്യുന്നു.

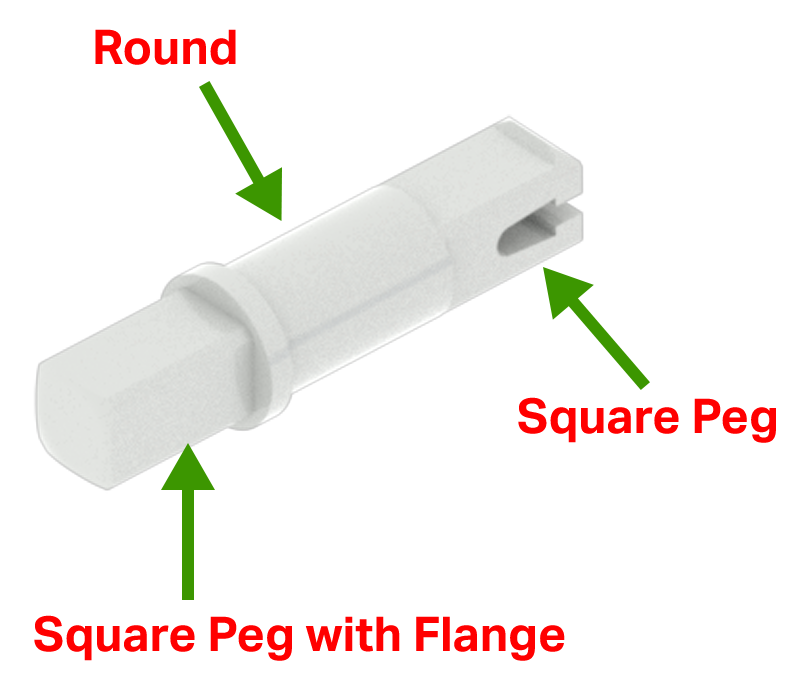

ഒരു ഗ്രേ പിന്നിന് ഒരു ചതുരാകൃതിയിലുള്ള കുറ്റി, ഒരു ഫ്ലേഞ്ച്, പിന്നീട് ഒരു വൃത്താകൃതിയിലുള്ള ഭാഗം, ഒരു ചതുരാകൃതിയിലുള്ള കുറ്റി എന്നിവയുണ്ട്.

ഗ്രേ പിന്നിന്റെ സവിശേഷതകൾ അതിനെ ഒരു മോട്ടോറിലോ നോബിലോ തിരുകാൻ അനുവദിക്കുന്നു, ഇത് പിൻ കറങ്ങാൻ നിർബന്ധിതമാക്കും. ഗ്രേ പിന്നിന് ഒരു ഭാഗത്തെ വൃത്താകൃതിയിലുള്ള ദ്വാരത്തിലൂടെ കടന്നുപോകാനും പിന്നീട് മറ്റൊരു ഭാഗത്തിന്റെ ചതുരാകൃതിയിലുള്ള ദ്വാരത്തിലേക്ക് കടക്കാനും കഴിയും.

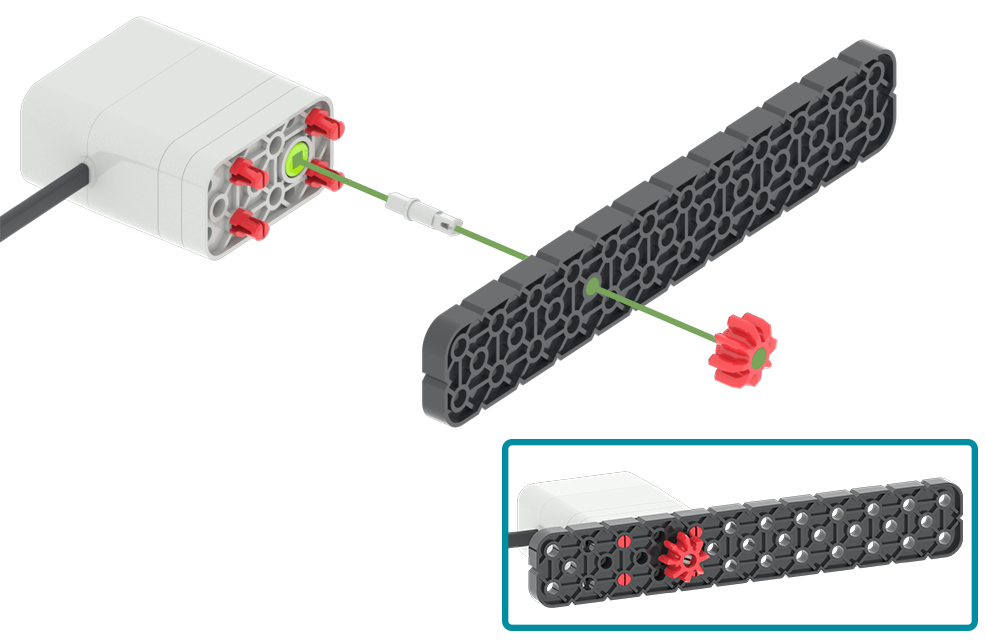

ഉദാഹരണത്തിന്, ഫ്ലേഞ്ച് ഉള്ള ഒരു ഗ്രേ പിന്നിന്റെ ചതുരാകൃതിയിലുള്ള കുറ്റി ഒരു മോട്ടോറിലേക്ക് തിരുകാൻ കഴിയും, തുടർന്ന് ഒരു കറുത്ത ലാർജ് ബീം വഴി. ബ്ലാക്ക് ലാർജ് ബീമിന്റെ മറുവശത്ത്, ഗ്രേ പിന്നിന്റെ ചതുരാകൃതിയിലുള്ള കുറ്റിയിൽ ഒരു ചുവന്ന ഗിയർ തിരുകാം. ഇത് മോട്ടോറിനെ റെഡ് ഗിയർ കറക്കാൻ അനുവദിക്കും.

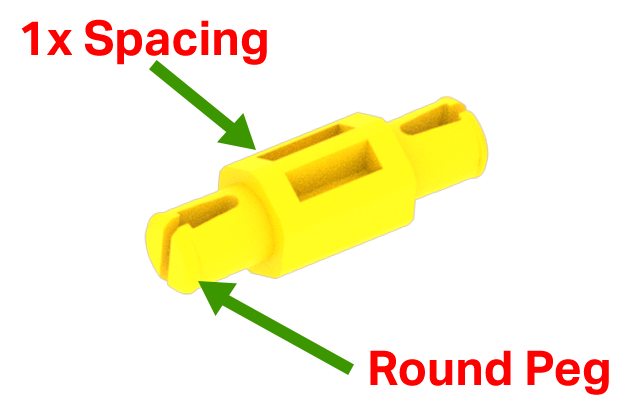

VEX GO സിസ്റ്റം ഉപയോഗിച്ച് പ്രോജക്ടുകൾ നിർമ്മിക്കുമ്പോൾ ചിലപ്പോൾ ഭാഗങ്ങൾക്കിടയിൽ കൂടുതൽ ഇടം ആവശ്യമായി വരും. ഇത് സംഭവിക്കാൻ അനുവദിക്കുന്ന കണക്ടറുകളാണ് സ്റ്റാൻഡ്ഓഫുകൾ. സ്റ്റാൻഡ്ഓഫുകളുടെ ഓരോ അറ്റത്തും ഒരു വൃത്താകൃതിയിലുള്ള കുറ്റിയും ഭാഗങ്ങൾക്കിടയിൽ ഒരു അകലം നൽകുന്ന ഒരു മധ്യഭാഗവും ഉണ്ട്.

മൂന്ന് വ്യത്യസ്ത വലുപ്പത്തിലുള്ള സ്റ്റാൻഡ്‌ഓഫുകളുണ്ട്. ഇതിൽ ഉൾപ്പെടുന്നവ:

• മഞ്ഞ സ്റ്റാൻഡ്ഓഫിന് ഒരു പ്ലാസ്റ്റിക് ഭാഗത്തിന്റെ ഒരു കനം അകലമുണ്ട്.
• ബ്ലൂ സ്റ്റാൻഡ്ഓഫിന് പ്ലാസ്റ്റിക് ഭാഗങ്ങളുടെ രണ്ട് കനത്തിന്റെ അകലമുണ്ട്.
• ഓറഞ്ച് സ്റ്റാൻഡ്ഓഫിന് പ്ലാസ്റ്റിക് ഭാഗങ്ങളുടെ നാല് കനത്തിലുള്ള അകലമുണ്ട്.

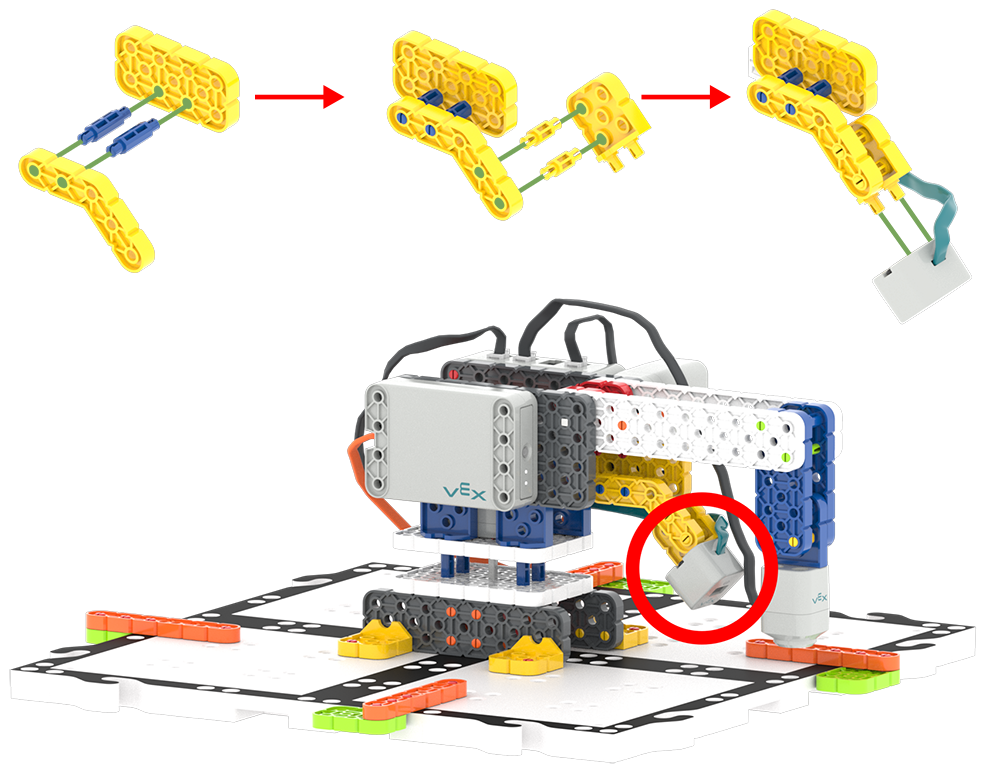

ഭാഗങ്ങൾക്കിടയിലുള്ള അകലം നിങ്ങളുടെ പ്രോജക്റ്റിന് വളരെ പ്രധാനമാണ്. ഉദാഹരണത്തിന്, ഒരു മഞ്ഞ ആംഗിൾ ബീമിനും ഒരു മഞ്ഞ കണക്ടറിനും ഇടയിൽ നിങ്ങൾക്ക് രണ്ട് മഞ്ഞ സ്റ്റാൻഡ്ഓഫുകൾ ഉപയോഗിക്കാം. ഇത് നിങ്ങളുടെ റോബോട്ട് ആം പ്രോജക്റ്റിന്റെ മധ്യത്തിൽ കേന്ദ്രീകരിക്കുന്നതിനായി ഒരു ഐ സെൻസർ ഘടിപ്പിക്കാൻ നിങ്ങളെ അനുവദിക്കും.

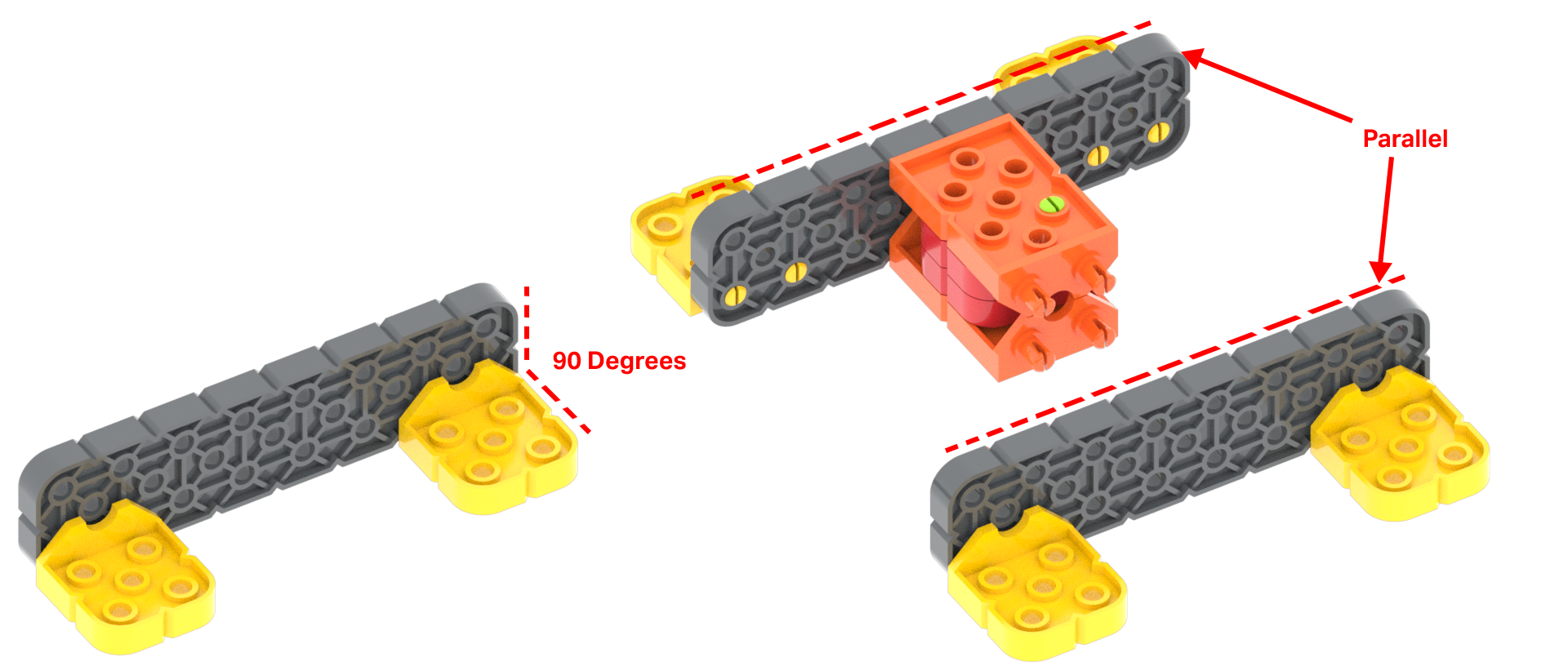

കണക്ടറുകൾ വളരെ സഹായകരമായ ഭാഗങ്ങളാണ്. രണ്ട് ഭാഗങ്ങൾ ഒരുമിച്ച് ബന്ധിപ്പിക്കാൻ അവ നിങ്ങളെ അനുവദിക്കുന്നു. ഈ കണക്ഷനുകൾ പരസ്പരം 90 ഡിഗ്രി കണക്ഷനിലോ അല്ലെങ്കിൽ പരസ്പരം സമാന്തരമായോ ആകാം.

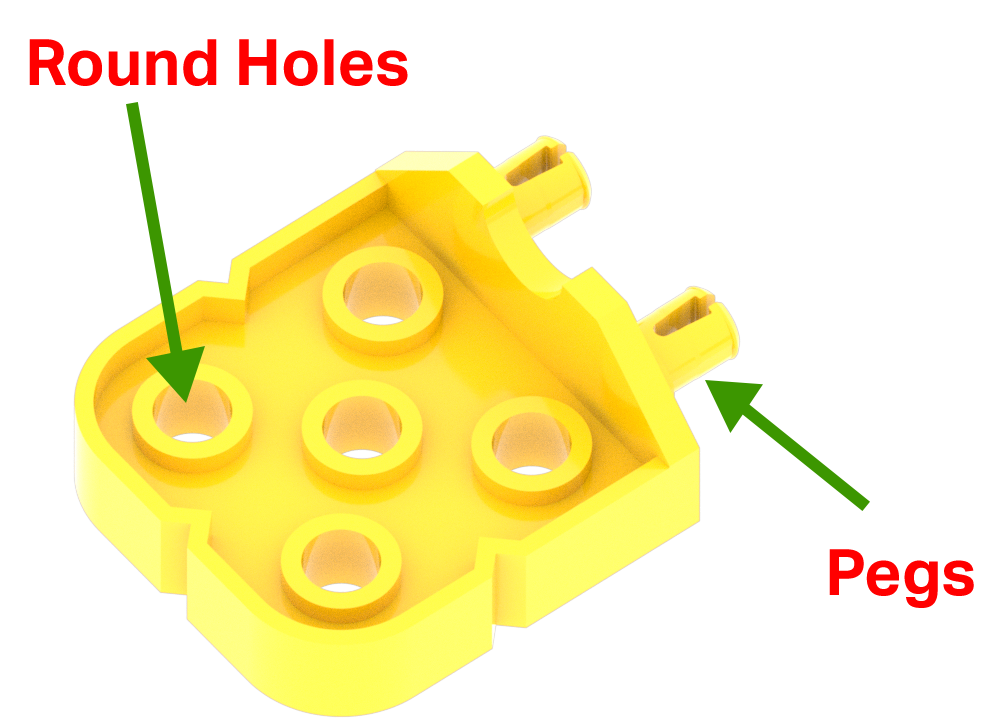

കണക്ടറുകൾക്ക് വൃത്താകൃതിയിലുള്ള ദ്വാരങ്ങളും കുറ്റികളും ഉണ്ട്.

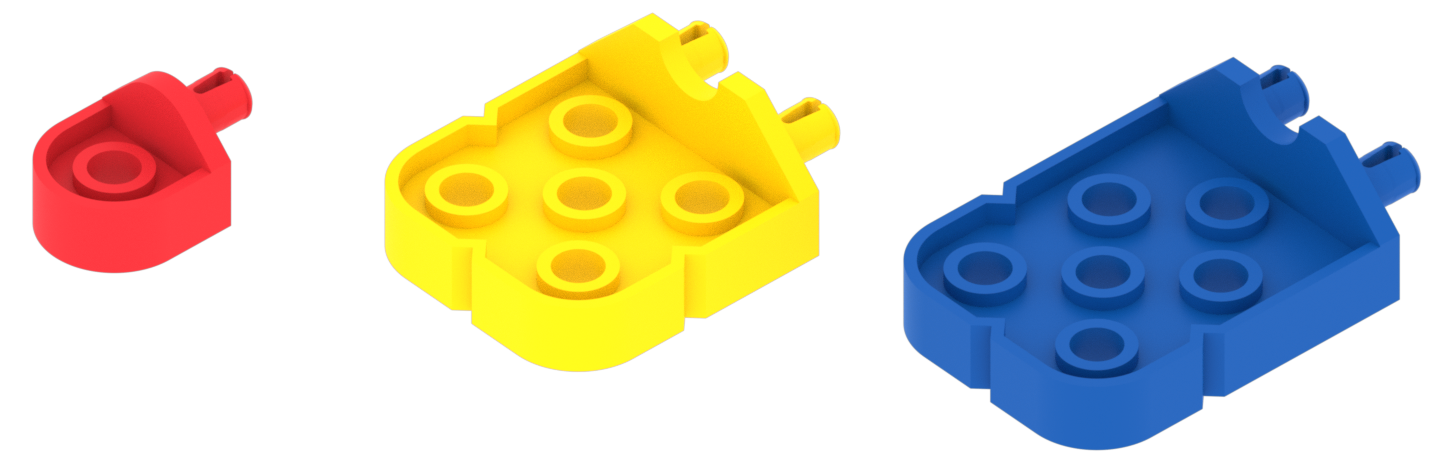

90-ഡിഗ്രി കണക്ടറുകൾ മൂന്ന് വലുപ്പങ്ങളിൽ വരുന്നു. ഇതിൽ ഉൾപ്പെടുന്നവ:

• ചുവന്ന കണക്ടറുകൾക്ക് ഒരു കുറ്റിയും ഒരു ദ്വാരവുമുണ്ട്. ഇത് ഈ കണക്ടറുകളെ തിരിക്കാൻ അനുവദിക്കുന്നു.
• മഞ്ഞ കണക്ടറുകൾക്ക് അഞ്ച് ദ്വാരങ്ങളും രണ്ട് കുറ്റികളുമുണ്ട്.
• നീല കണക്ടറുകൾക്ക് ആറ് ദ്വാരങ്ങളും രണ്ട് കുറ്റികളുമുണ്ട്. നീല കണക്ടറുകൾക്ക് മഞ്ഞ കണക്ടറുകളേക്കാൾ ഒരു ദ്വാരം നീളമുണ്ട്.

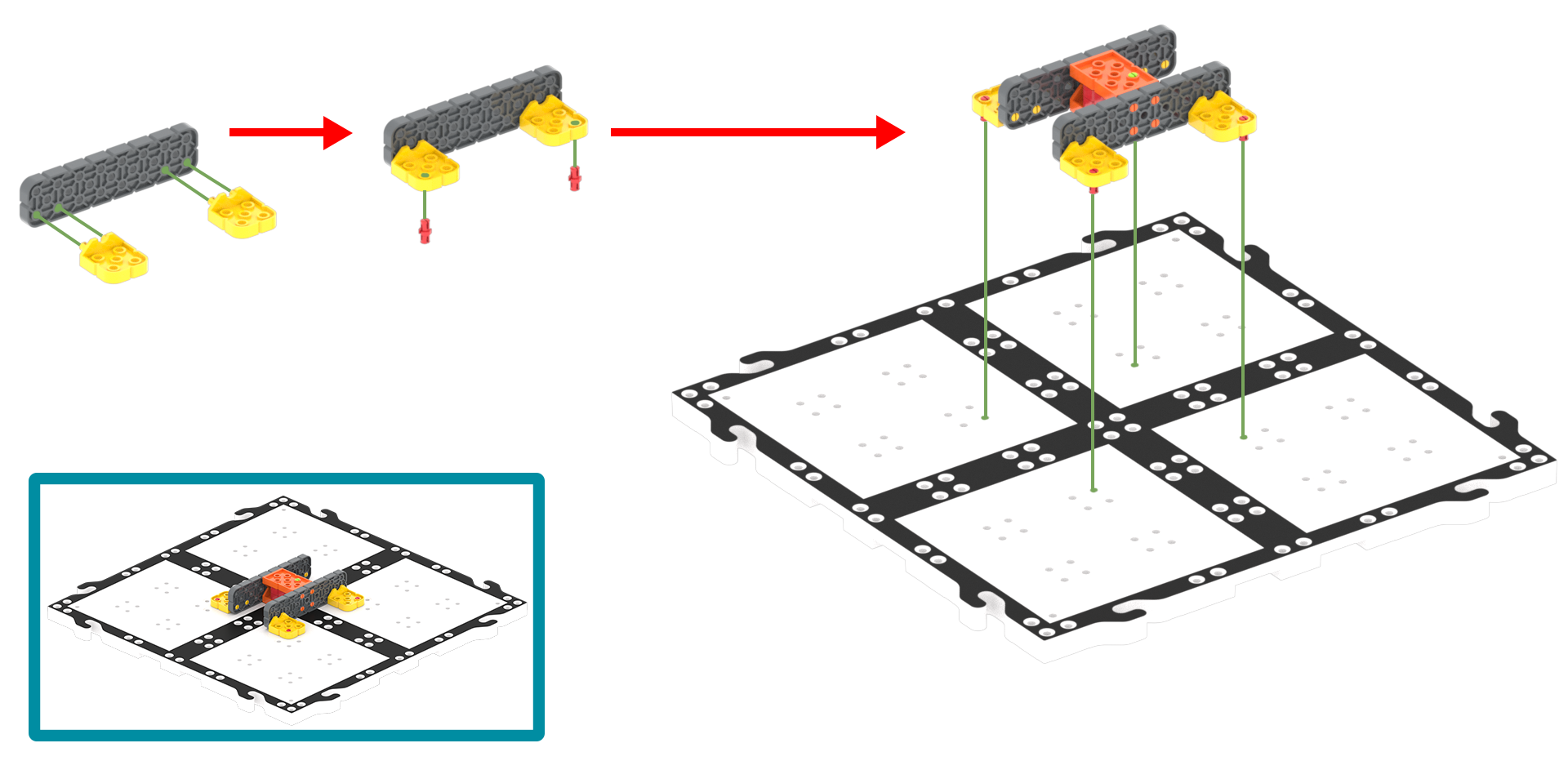

90 ഡിഗ്രിയിൽ ഭാഗങ്ങൾ പരസ്പരം ബന്ധിപ്പിക്കുന്നത് VEX GO സിസ്റ്റത്തിന് വളരെ പ്രധാനപ്പെട്ട ഒരു സവിശേഷതയാണ്. ഉദാഹരണത്തിന്, നിങ്ങളുടെ റോബോട്ട് ആം പ്രോജക്റ്റിനായി ഒരു അടിത്തറ ഉണ്ടാക്കാൻ, 90 ഡിഗ്രിയിൽ ഒരു ഗ്രേ ലാർജ് ബീമിനെ ഒരു ടൈലുമായി ബന്ധിപ്പിക്കാൻ രണ്ട് മഞ്ഞ കണക്ടറുകൾ ഉപയോഗിക്കാം.

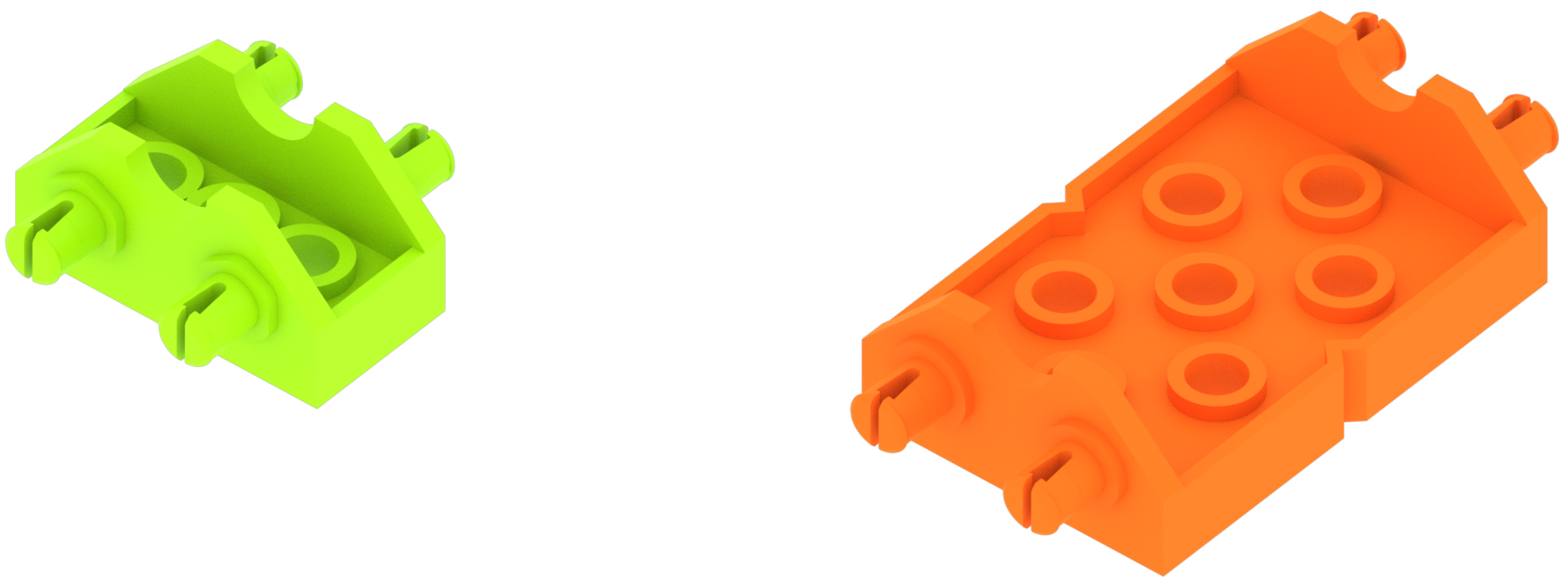

പാരലൽ കണക്ടറുകൾ രണ്ട് വലുപ്പങ്ങളിൽ ലഭ്യമാണ്. ഇതിൽ ഉൾപ്പെടുന്നവ:

• പച്ച കണക്ടറുകൾക്ക് ഇരുവശത്തും രണ്ട് കുറ്റികളും കുറ്റികൾക്കിടയിൽ രണ്ട് ദ്വാരങ്ങളുമുണ്ട്.
• ഓറഞ്ച് കണക്ടറുകൾക്ക് ഇരുവശത്തും രണ്ട് കുറ്റികളും കുറ്റികൾക്കിടയിൽ ഏഴ് ദ്വാരങ്ങളുമുണ്ട്.

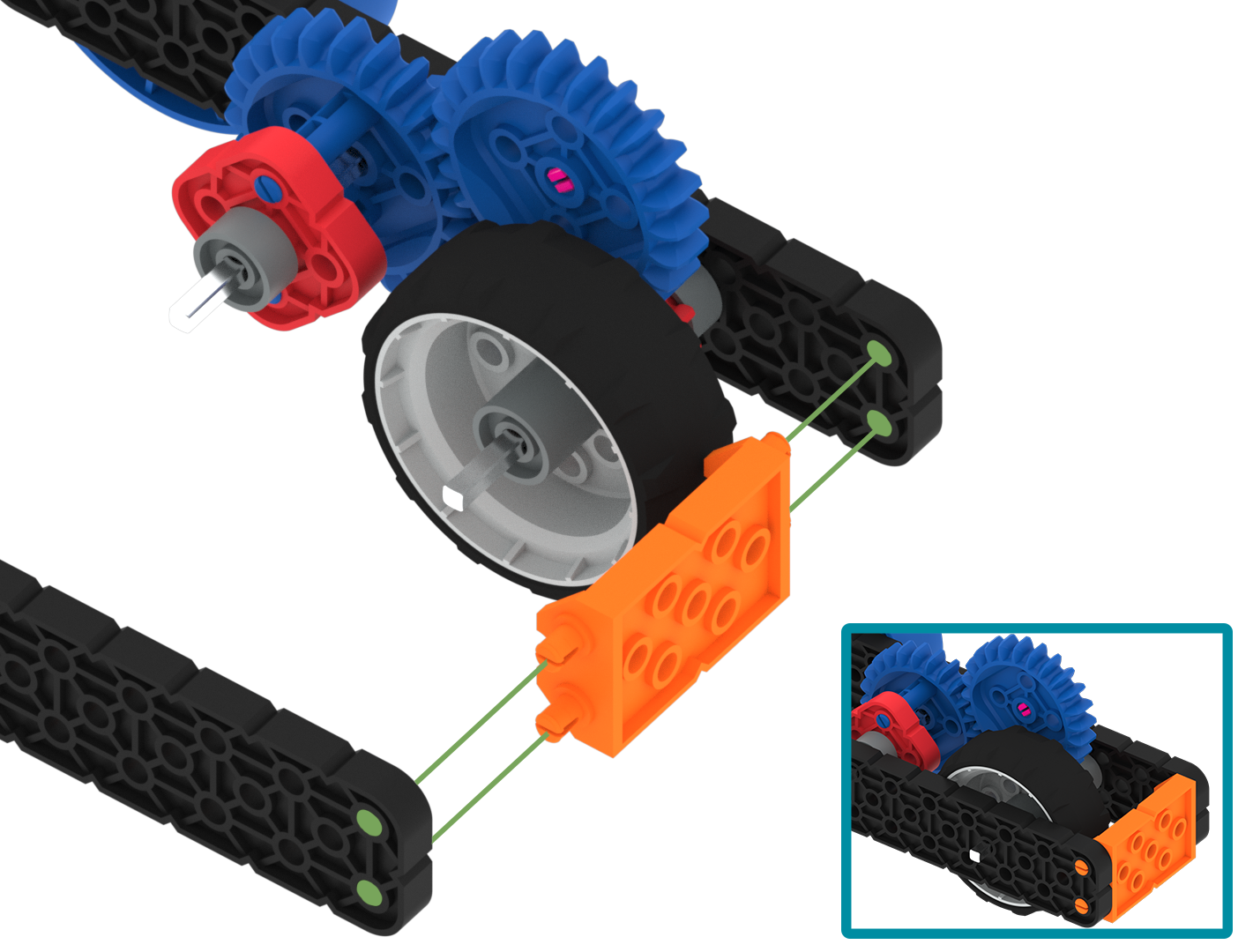

VEX GO സിസ്റ്റം ഉപയോഗിച്ച് പ്രോജക്ടുകൾ നിർമ്മിക്കുമ്പോൾ സമാന്തര കണക്ടറുകൾ വളരെ ഉപയോഗപ്രദമാകും. ഉദാഹരണത്തിന്, നിങ്ങളുടെ സൂപ്പർ കാർ പ്രോജക്റ്റ് നിർമ്മിക്കുമ്പോൾ ഓറഞ്ച് കണക്റ്റർ ഉപയോഗിച്ച് രണ്ട് സമാന്തര കറുത്ത ലാർജ് ബീമുകൾ വേർതിരിക്കാം.

പിന്നുകൾ, സ്റ്റാൻഡ്ഓഫുകൾ, കണക്ടറുകൾ എന്നിവ ഉപയോഗിച്ച് VEX GO സിസ്റ്റം ഉപയോഗിച്ച് ഭാഗങ്ങൾക്കിടയിൽ കണക്ഷനുകൾ ഉണ്ടാക്കുന്നത് രസകരവും എളുപ്പവുമാണ്. ഭാഗങ്ങൾ തമ്മിലുള്ള ശാരീരിക ബന്ധം സ്ഥാപിക്കാൻ അവ നിങ്ങളെ സഹായിക്കും, അതുവഴി നിങ്ങളുടെ ഭാവനയെ യാഥാർത്ഥ്യമാക്കും.
