VEX GO ഉപയോഗിച്ച് നിർമ്മിക്കുന്നതിനുള്ള പ്രധാന ആശയങ്ങൾ

മൂന്ന് മുതൽ അഞ്ച് വരെയുള്ള ക്ലാസുകളിലെ വിദ്യാർത്ഥികൾക്ക് ഉപയോഗിക്കാൻ ഉദ്ദേശിച്ചുള്ള രസകരവും വിദ്യാഭ്യാസപരവുമായ ഒരു സംവിധാനമാണ് VEX GO. ഇതിന്റെ വഴക്കവും പ്രവർത്തനവും പല ഉയർന്ന ഗ്രേഡ് തലങ്ങളിലും ഉപയോഗപ്പെടുത്താം.

VEX GO സിസ്റ്റം ഉപയോഗിക്കാൻ വിദ്യാർത്ഥികളെ സഹായിക്കുന്ന ചില പ്രധാന ആശയങ്ങൾ ഈ ലേഖനം നിങ്ങളെ പരിചയപ്പെടുത്തും.

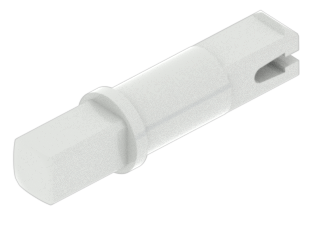

ചതുരാകൃതിയിലുള്ള കുറ്റി

ചതുരാകൃതിയിലുള്ള ദ്വാരങ്ങൾ

വൃത്താകൃതിയിലുള്ള കുറ്റി

വൃത്താകൃതിയിലുള്ള ദ്വാരങ്ങൾ

ലോഹ ഷാഫ്റ്റുകൾ ചതുരാകൃതിയിലുള്ള ദണ്ഡുകളാണ്.

ഈ വ്യത്യസ്ത ആകൃതികൾക്ക് VEX GO സിസ്റ്റത്തിന് വളരെ നിർദ്ദിഷ്ട പ്രവർത്തനങ്ങൾ ഉണ്ട്.

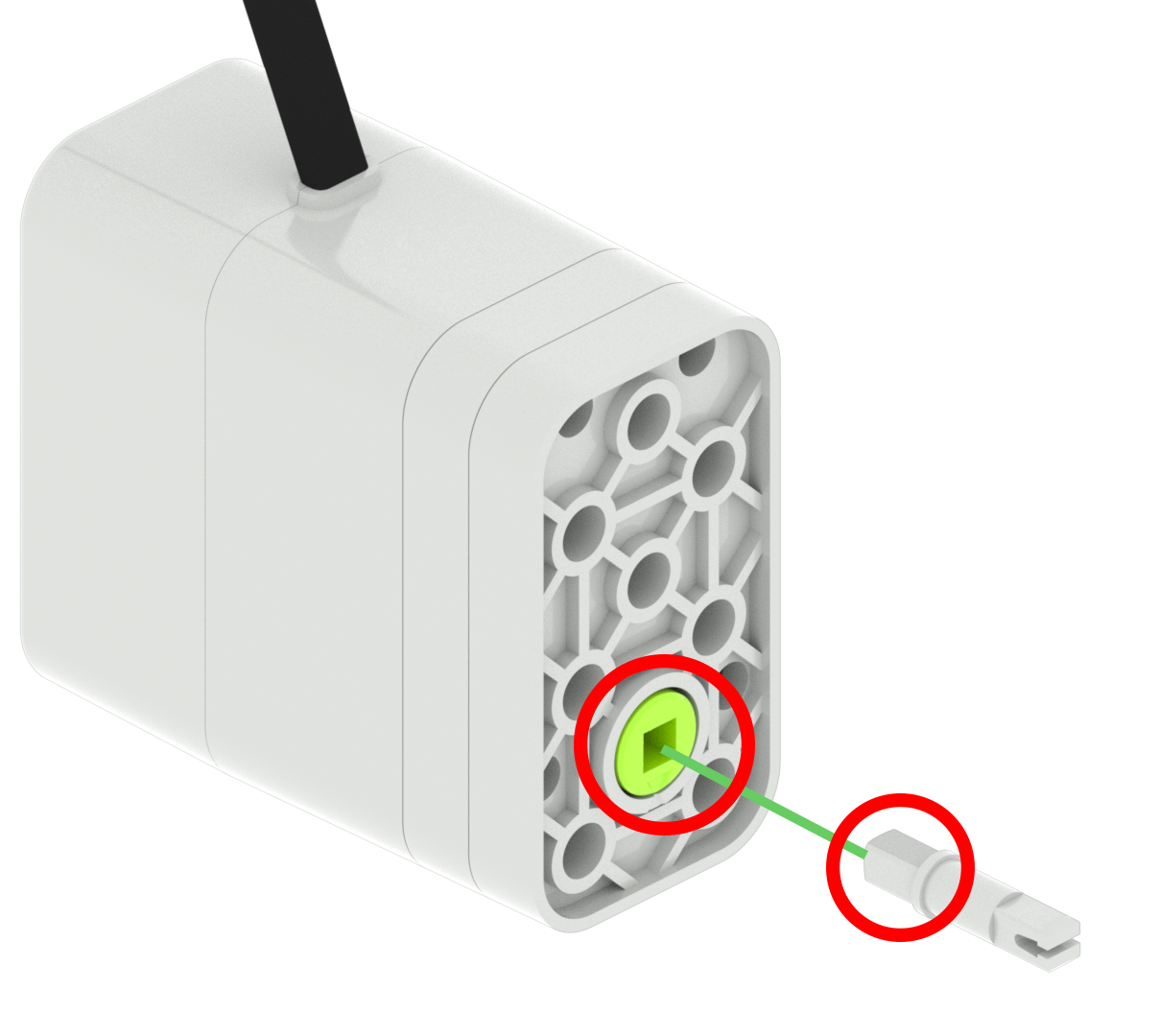

ഒരു ചതുരാകൃതിയിലുള്ള കുറ്റി/ഷാഫ്റ്റ് ഒരു ചതുരാകൃതിയിലുള്ള ദ്വാരത്തിൽ സ്ഥാപിച്ച് കുറ്റി/ഷാഫ്റ്റ് കറങ്ങാൻ നിർബന്ധിതമാക്കുമ്പോൾ, ചതുരാകൃതിയിലുള്ള ദ്വാരമുള്ള ഭാഗം കറങ്ങാൻ നിർബന്ധിതമാക്കപ്പെടും. ഉദാഹരണത്തിന്, ഒരു മോട്ടോറിന്റെ ചതുരാകൃതിയിലുള്ള ദ്വാരത്തിൽ ഒരു ചതുരാകൃതിയിലുള്ള പിൻ സ്ഥാപിച്ചാൽ, പിൻ നിർബന്ധിതമായി കറങ്ങാൻ സാധ്യതയുണ്ട്.

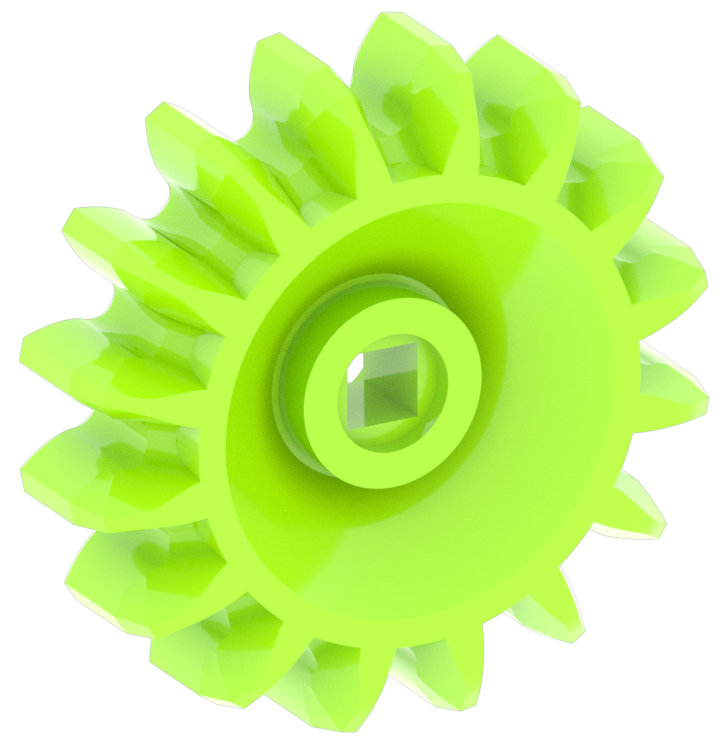

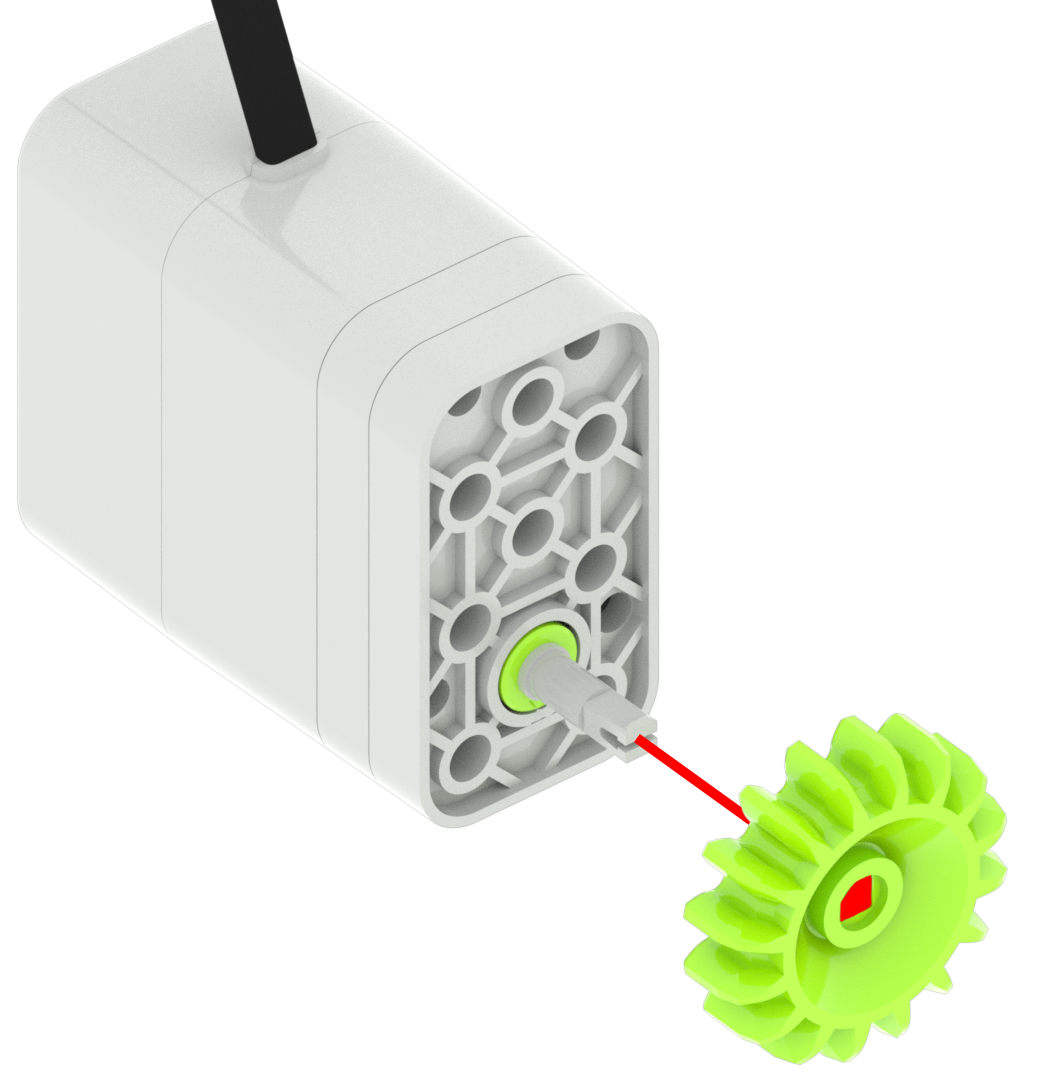

ഒരു ഗ്രീൻ ഗിയറിന്റെ ചതുരാകൃതിയിലുള്ള ദ്വാരം കറങ്ങുന്ന, ചതുരാകൃതിയിലുള്ള ഗ്രേ പിന്നിൽ ഘടിപ്പിച്ചാൽ, ഗിയറും കറങ്ങാൻ നിർബന്ധിതമാകും.

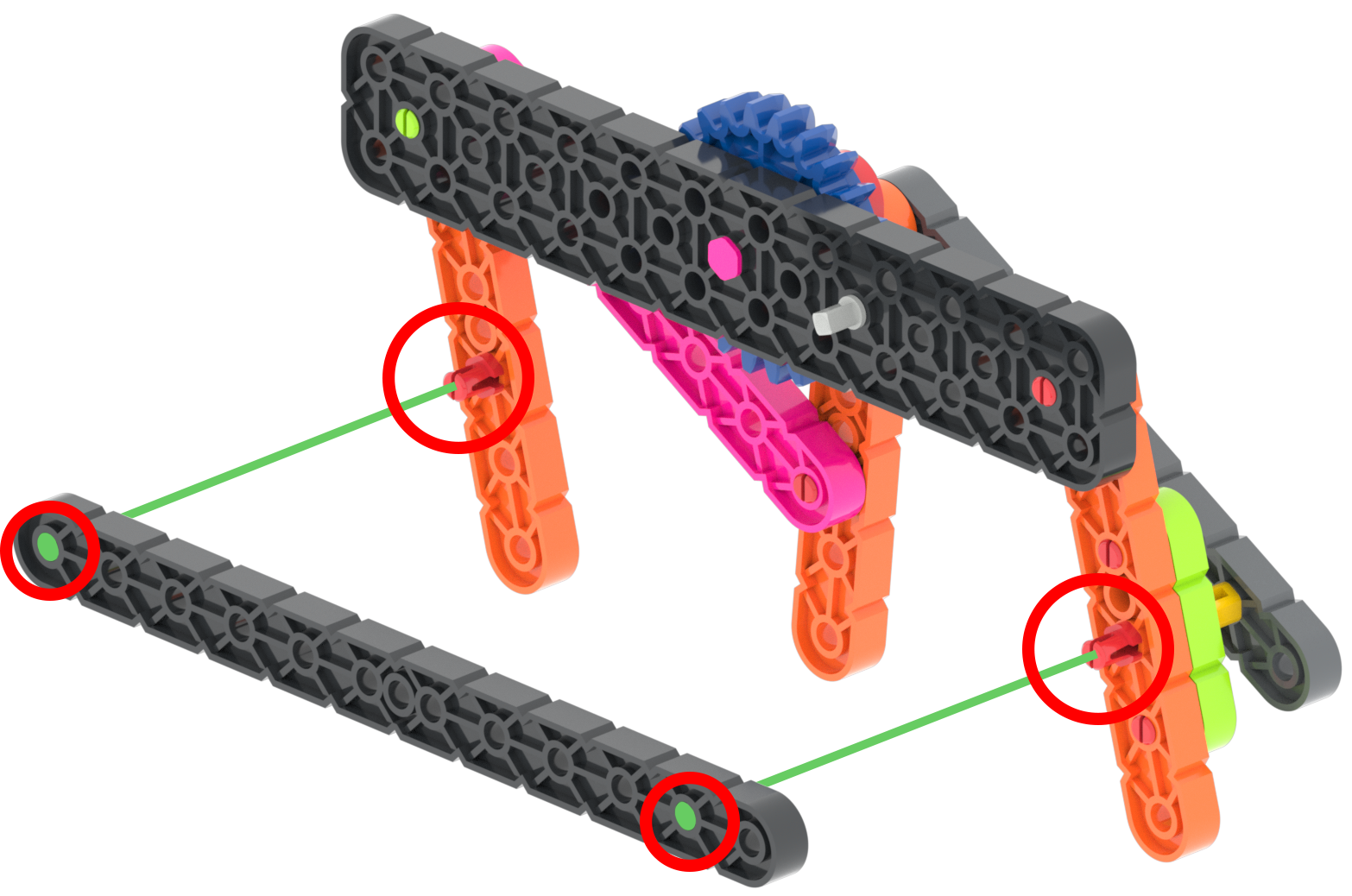

ഒരു ഭാഗത്തിന്റെ വൃത്താകൃതിയിലുള്ള ദ്വാരത്തിൽ ഒരു വൃത്താകൃതിയിലുള്ള കുറ്റി സ്ഥാപിക്കുമ്പോൾ, ആ ഭാഗം വൃത്താകൃതിയിലുള്ള കുറ്റിയിൽ സ്വതന്ത്രമായി കറങ്ങാൻ കഴിയും. ഉദാഹരണത്തിന്, ഒരു ബ്ലാക്ക് ബീമിന്റെ വൃത്താകൃതിയിലുള്ള ദ്വാരത്തിൽ ഒരു റെഡ് പിന്നിന്റെ ഒരു വൃത്താകൃതിയിലുള്ള കുറ്റി സ്ഥാപിച്ചാൽ, ആ ബീമിന് റെഡ് പിന്നിൽ സ്വതന്ത്രമായി കറങ്ങാൻ കഴിയും.

കുറിപ്പ്: വൃത്താകൃതിയിലുള്ള കുറ്റികൾ ചതുരാകൃതിയിലുള്ള ദ്വാരങ്ങളിൽ ഒതുങ്ങില്ല.

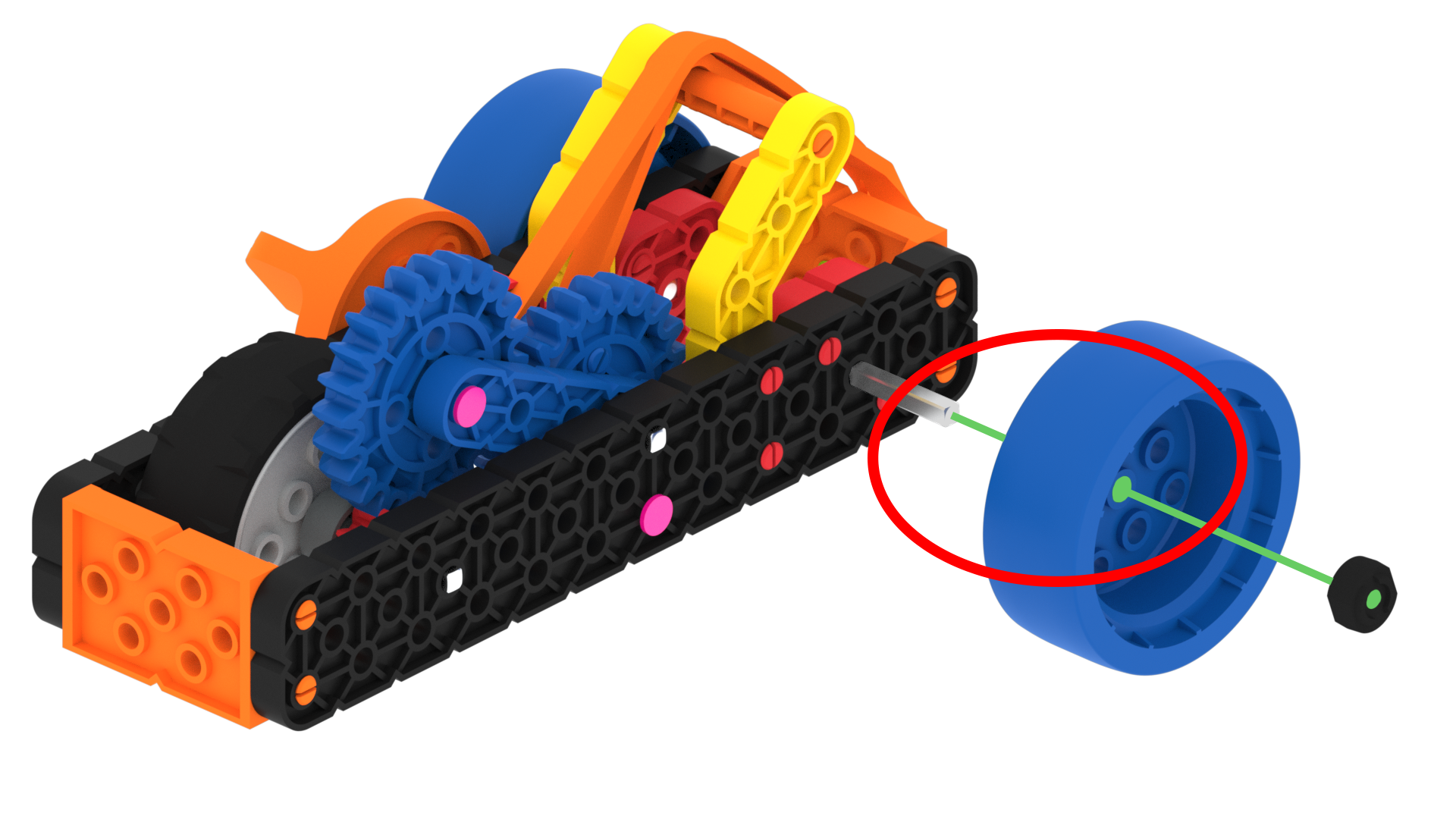

ഒരു ഭാഗത്തിന്റെ വൃത്താകൃതിയിലുള്ള ദ്വാരത്തിൽ ഒരു ചതുരാകൃതിയിലുള്ള കുറ്റി അല്ലെങ്കിൽ ഷാഫ്റ്റ് സ്ഥാപിക്കുമ്പോൾ, ആ ഭാഗം ചതുരാകൃതിയിലുള്ള കുറ്റി അല്ലെങ്കിൽ ഷാഫ്റ്റിന് ചുറ്റും സ്വതന്ത്രമായി കറങ്ങാൻ കഴിയും. ഉദാഹരണത്തിന്, ഒരു ബ്ലൂ വീലിന്റെ വൃത്താകൃതിയിലുള്ള ദ്വാരത്തിലൂടെ ഒരു പ്ലെയിൻ ഷാഫ്റ്റ് കടത്തിയാൽ, ബ്ലൂ വീലിന് ഷാഫ്റ്റിൽ സ്വതന്ത്രമായി കറങ്ങാൻ കഴിയും.

ഒരു പിൻ ഉപയോഗിച്ച് രണ്ട് ഭാഗങ്ങൾ പരസ്പരം ബന്ധിപ്പിച്ച് ഒന്നിൽ ബലം പ്രയോഗിക്കുക. എന്ത് സംഭവിക്കുന്നു? നിങ്ങൾക്ക് കാണാനാകുന്നതുപോലെ, നിങ്ങൾ ബന്ധിപ്പിച്ച പിന്നിന് ചുറ്റും ബീമിന് സ്വതന്ത്രമായി നീങ്ങാൻ കഴിയും, ഇത് നിർത്താൻ, അടുത്ത ഘട്ടം കാണുക.

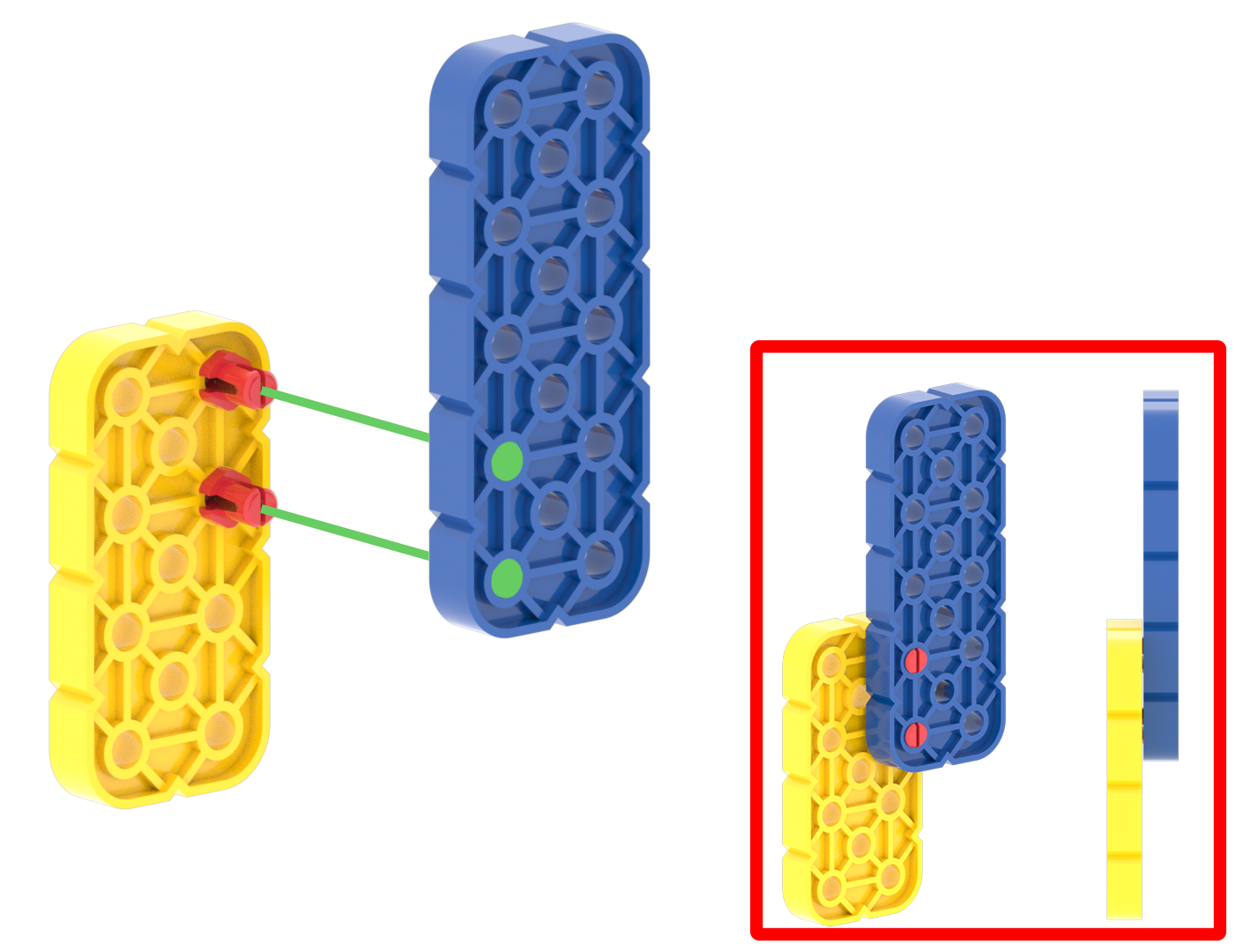

രണ്ട് ഭാഗങ്ങളിൽ രണ്ടോ അതിലധികമോ കണക്ടറുകൾ ബന്ധിപ്പിക്കുന്നുണ്ടെങ്കിൽ, അവ കറങ്ങുകയില്ല. ഉദാഹരണത്തിന്, ഒരു മഞ്ഞ ലാർജ് ബീമിന്റെ ദ്വാരങ്ങളിൽ രണ്ട് ചുവന്ന പിന്നുകൾ തിരുകുകയും ചുവന്ന പിന്നുകളിൽ ഒരു നീല ലാർജ് ബീം തിരുകുകയും ചെയ്താൽ, മഞ്ഞ ലാർജ് ബീമും നീല ലാർജ് ബീമും പരസ്പരം ദൃഢമായി ബന്ധിപ്പിച്ചിരിക്കും.

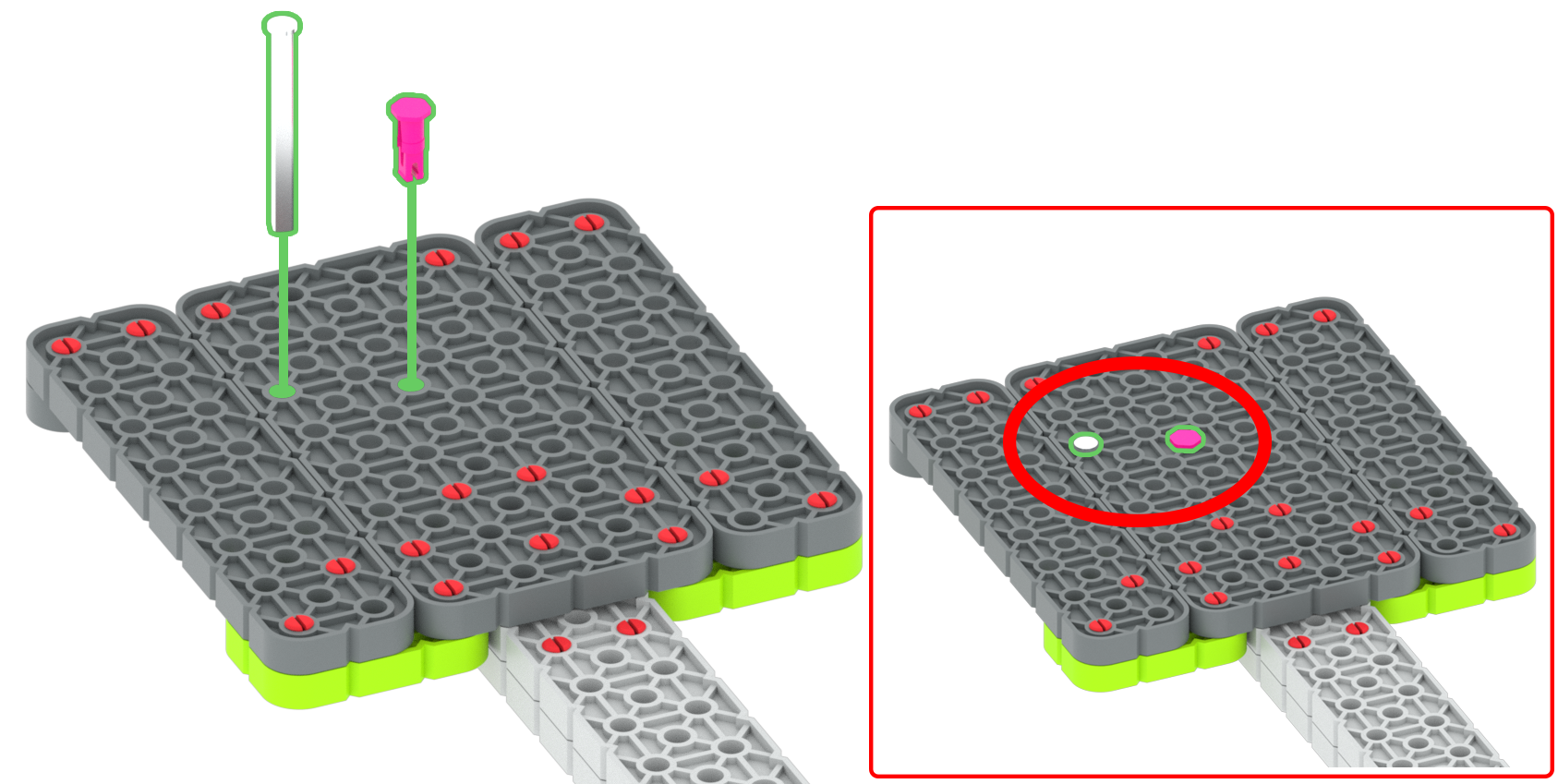

ഭാഗങ്ങൾ തിരുകിയിരിക്കുന്ന ഭാഗത്തിന്റെ ദ്വാരത്തിലൂടെ പൂർണ്ണമായും കടന്നുപോകുന്നത് തടയുന്ന സവിശേഷതകളാണ് പിങ്ക് പിന്നുകളിലും ക്യാപ്പ്ഡ് ഷാഫ്റ്റുകളിലും കാണപ്പെടുന്നത്.

പിങ്ക് പിന്നും ക്യാപ്പ്ഡ് ഷാഫ്റ്റും പ്രയോജനകരമാണ്, കാരണം അവയ്ക്ക് ഫ്ലേഞ്ച് ഇല്ല, ഇത് കർശനമായ നിയന്ത്രണങ്ങളോടെ ഗിയറുകൾ ഉപയോഗിക്കാൻ അനുവദിക്കുന്നു. ഈ ഉപയോഗം കോഡ് ബേസിൽ ഉപയോഗിക്കുന്നു.

ഒരു ദ്വാരത്തിലേക്ക് ഒരു ഭാഗത്തിൽ കൂടുതൽ കനത്തിൽ തിരുകുന്നത് തടയുന്ന പിന്നുകളിലും ഷാഫ്റ്റുകളിലും കാണപ്പെടുന്ന സവിശേഷതകളാണ് ഫ്ലേഞ്ചുകൾ.

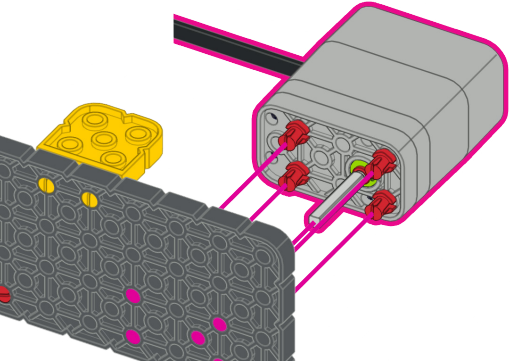

ഇത് കോഡ് ബേസിൽ ഉപയോഗിക്കുന്നു, കൂടാതെ ഫ്ലേഞ്ച് ഷാഫ്റ്റ് ബീമിലൂടെ വഴുതിപ്പോകുന്നത് തടയുകയും അതേ സമയം മോട്ടോറിൽ നിന്ന് പവർ സ്വീകരിക്കുകയും ചെയ്യുന്നതിനാൽ ഇത് പ്രയോജനകരമാണ്.

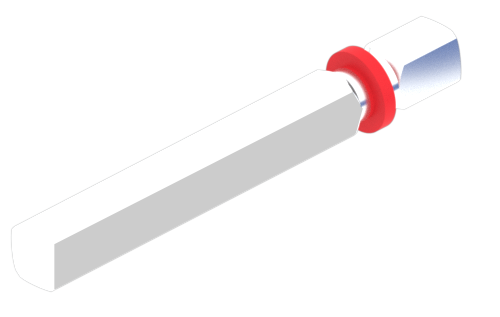

ലോഹ ഷാഫ്റ്റുകളിൽ സ്ഥാപിക്കാവുന്ന റബ്ബർ കോളറുകളാണ് ഷാഫ്റ്റ് കോളറുകൾ.

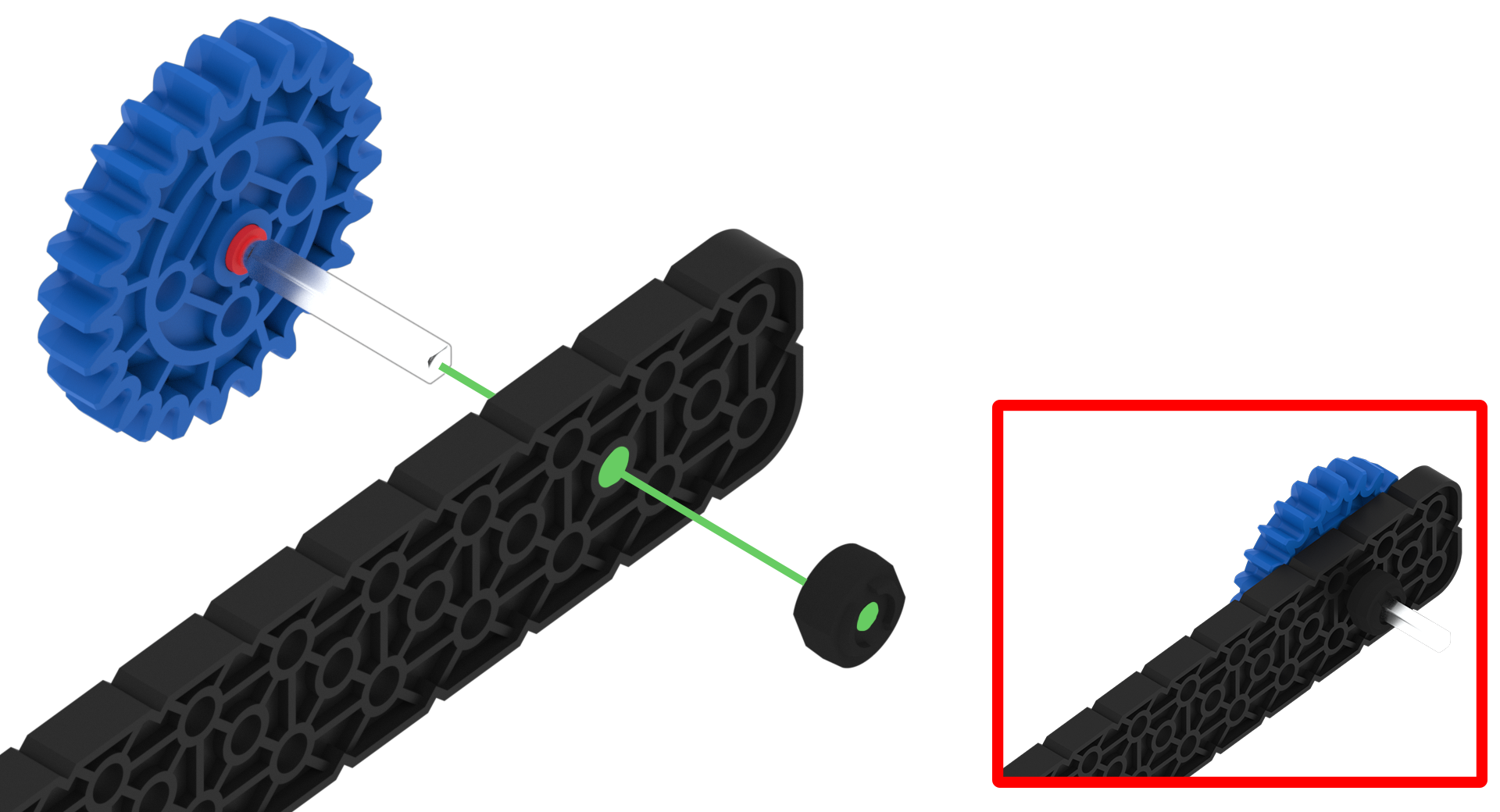

ഒരു ഷാഫ്റ്റ് കോളറിന് ഒരു ലോഹ ഷാഫ്റ്റ് മറ്റൊരു ഭാഗത്തിന്റെ ദ്വാരത്തിലൂടെ തെന്നിമാറുന്നത് തടയാൻ കഴിയും. ഉദാഹരണത്തിന്, ഒരു ബ്ലാക്ക് ലാർജ് ബീമിലെ ഒരു വൃത്താകൃതിയിലുള്ള ദ്വാരത്തിൽ നിന്ന് ഒരു റെഡ് ഷാഫ്റ്റ് പുറത്തേക്ക് വഴുതിവീഴുന്നത് തടയാൻ ഒരു ഷാഫ്റ്റ് കോളറിന് കഴിയും.

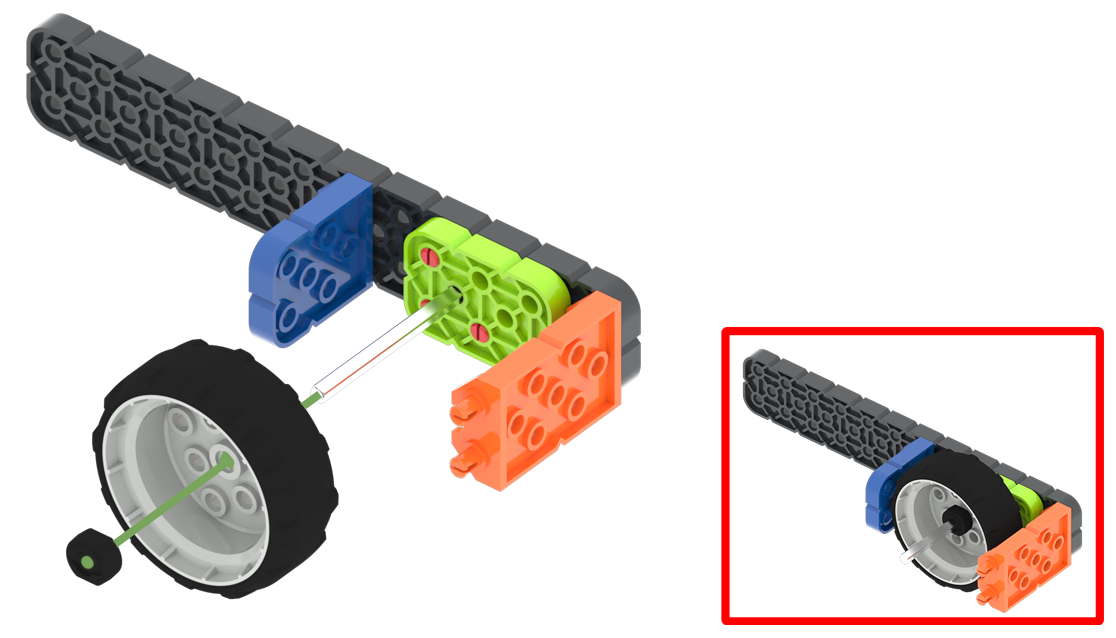

ഒരു ഷാഫ്റ്റിൽ നിന്ന് ഒരു ഭാഗം വഴുതിപ്പോകുന്നത് തടയാൻ ഒരു ഷാഫ്റ്റ് കോളറിന് കഴിയും. ഉദാഹരണത്തിന്, ഒരു ഷാഫ്റ്റ് കോളറിന് ഒരു ഗ്രേ വീൽ ഷാഫ്റ്റിൽ നിന്ന് വഴുതിപ്പോകുന്നത് തടയാൻ കഴിയും.

VEX GO-യെ വളരെ എളുപ്പമുള്ള നിർമ്മാണ സംവിധാനമാക്കി മാറ്റുന്ന മറ്റൊരു സവിശേഷത, ഭാഗങ്ങൾക്ക് അവരുടേതായ തനതായ നിറമുണ്ട് എന്നതാണ്. നിർമ്മാണ നിർദ്ദേശങ്ങളിലെ ഘട്ടങ്ങളുമായി ഭാഗങ്ങൾ പൊരുത്തപ്പെടുത്താൻ ഈ നിറങ്ങൾ സഹായിക്കുന്നു.

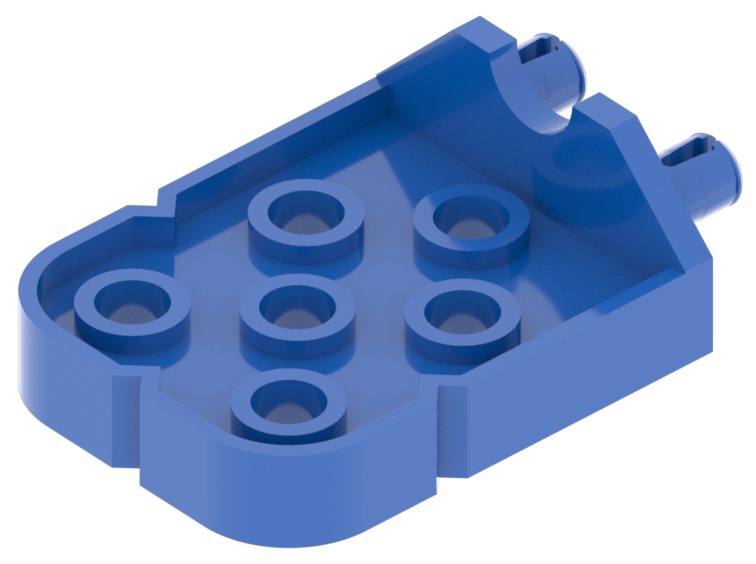

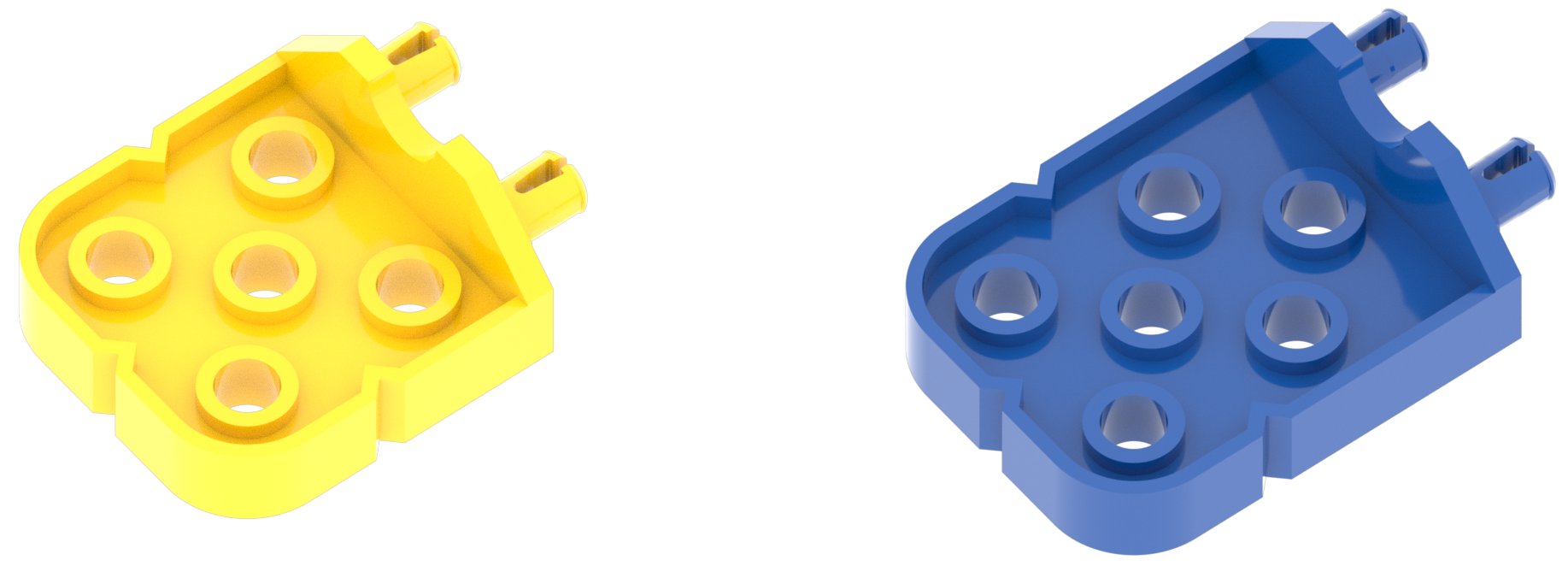

ഉദാഹരണത്തിന്, ഒരു നീല കണക്ടറും ഒരു മഞ്ഞ കണക്ടറും സമാനമായി കാണപ്പെട്ടേക്കാം. എന്നിരുന്നാലും, നിർമ്മാണ നിർദ്ദേശങ്ങൾ ഒരു മഞ്ഞ കണക്ടറിനെ ആവശ്യപ്പെടുമ്പോൾ, ഏത് കണക്ടറാണ് ഉപയോഗിക്കേണ്ടതെന്ന് സംശയമില്ല.

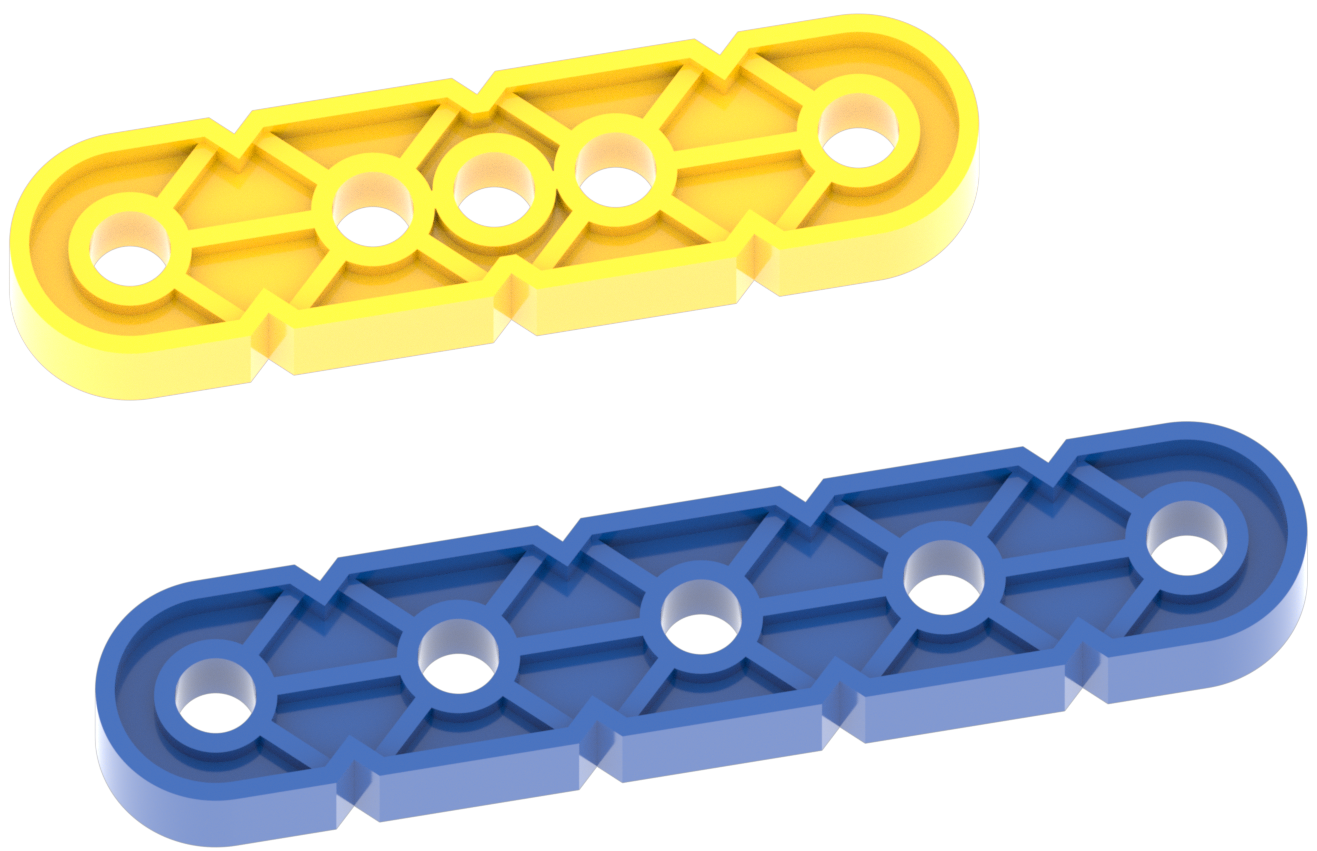

നിർമ്മാണ നിർദ്ദേശങ്ങളിലെ ഒരു ഘട്ടത്തിന് ആവശ്യമായ ഭാഗങ്ങൾ തിരിച്ചറിയാൻ സഹായിക്കുന്നതിനൊപ്പം, ഒരേ നിറത്തിലുള്ള ഭാഗങ്ങൾക്ക് ഒരേ വലുപ്പമായിരിക്കും. ഉദാഹരണത്തിന് മഞ്ഞ ബീമുകൾ എപ്പോഴും നീല ബീമുകളേക്കാൾ ചെറുതായിരിക്കും.

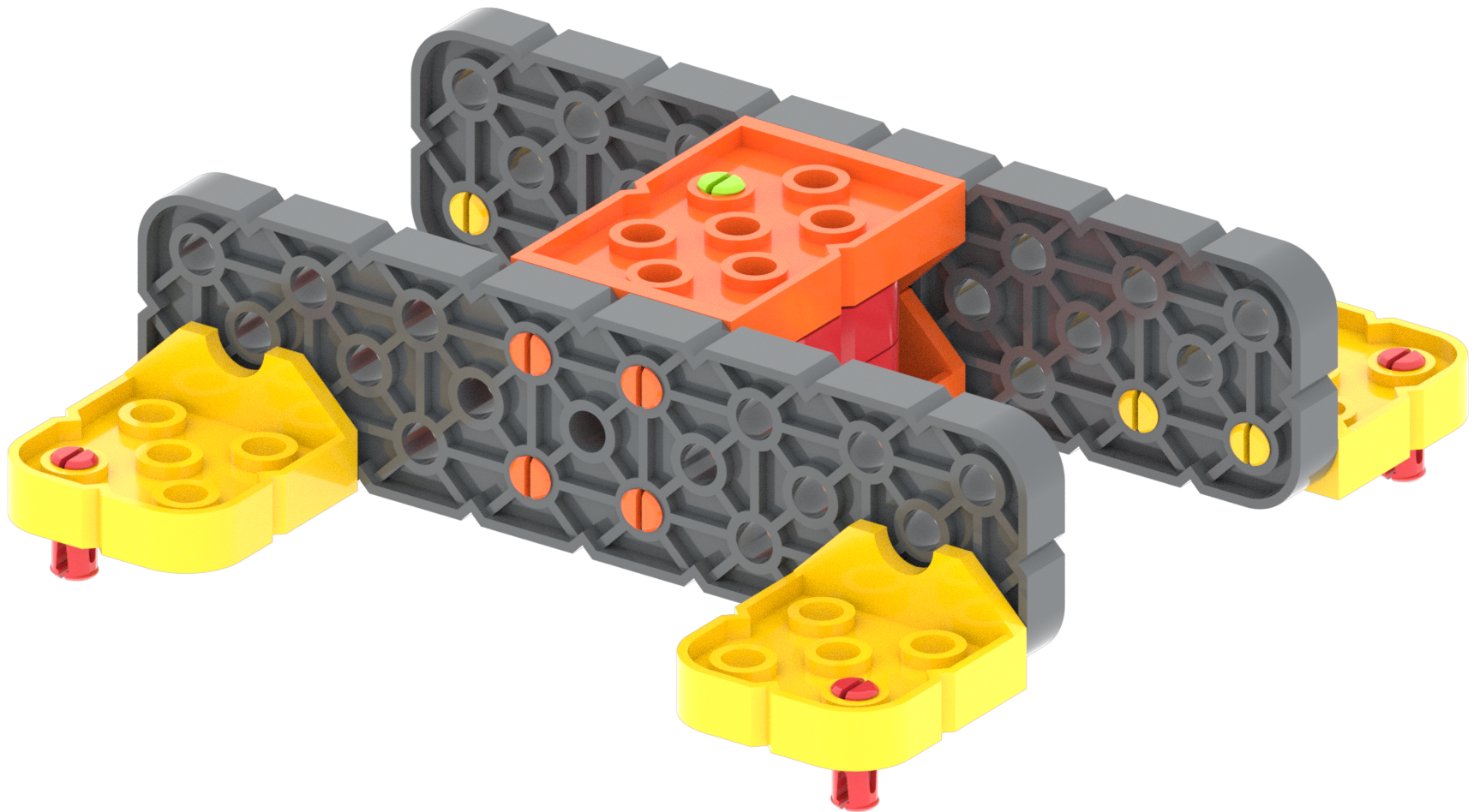

ഒരു ഭാഗത്തിന്റെ വലിപ്പം അതിന്റെ നിറം കൊണ്ട് തിരിച്ചറിയാൻ കഴിയുന്ന ഈ സവിശേഷത, ഭാഗങ്ങൾ പൊരുത്തപ്പെടുത്തുമ്പോൾ വളരെയധികം സഹായിക്കുന്നു. ഉദാഹരണത്തിന്, നിങ്ങളുടെ അസംബ്ലിയുടെ ഇരുവശങ്ങളും ഓരോ വശത്തിനും ഒരു ഇരുണ്ട ചാരനിറത്തിലുള്ള വലിയ ബീം ഉപയോഗിക്കുകയാണെങ്കിൽ, അതിന്റെ ഇരുവശങ്ങളും ഒരേ വലുപ്പമാണെന്ന് നിങ്ങൾക്ക് മനസ്സിലാകും.

ഭാഗങ്ങളുടെ ആകൃതികളും അവയുടെ നിറങ്ങളും VEX GO സിസ്റ്റം ഉപയോഗിച്ച് നിരവധി വ്യത്യസ്ത കാര്യങ്ങൾ എളുപ്പത്തിൽ നിർമ്മിക്കാൻ നിങ്ങളെ അനുവദിക്കുന്നു.
