VEX AI-യ്‌ക്കായി ഇന്റൽ ഡ്യുവൽ ബാൻഡ് വൈ-ഫൈയും ആന്റിനകളും ഇൻസ്റ്റാൾ ചെയ്യുന്നു. – VEX ലൈബ്രറി

ജെറ്റ്സൺ ശരിയായി പ്രവർത്തിക്കുന്നതിന് മുമ്പ്, ഇന്റൽ ഡ്യുവൽ ബാൻഡ് വൈ-ഫൈയും ആന്റിനകളും ഇൻസ്റ്റാൾ ചെയ്യേണ്ടതുണ്ട്.

ആവശ്യമായ ഭാഗങ്ങൾ

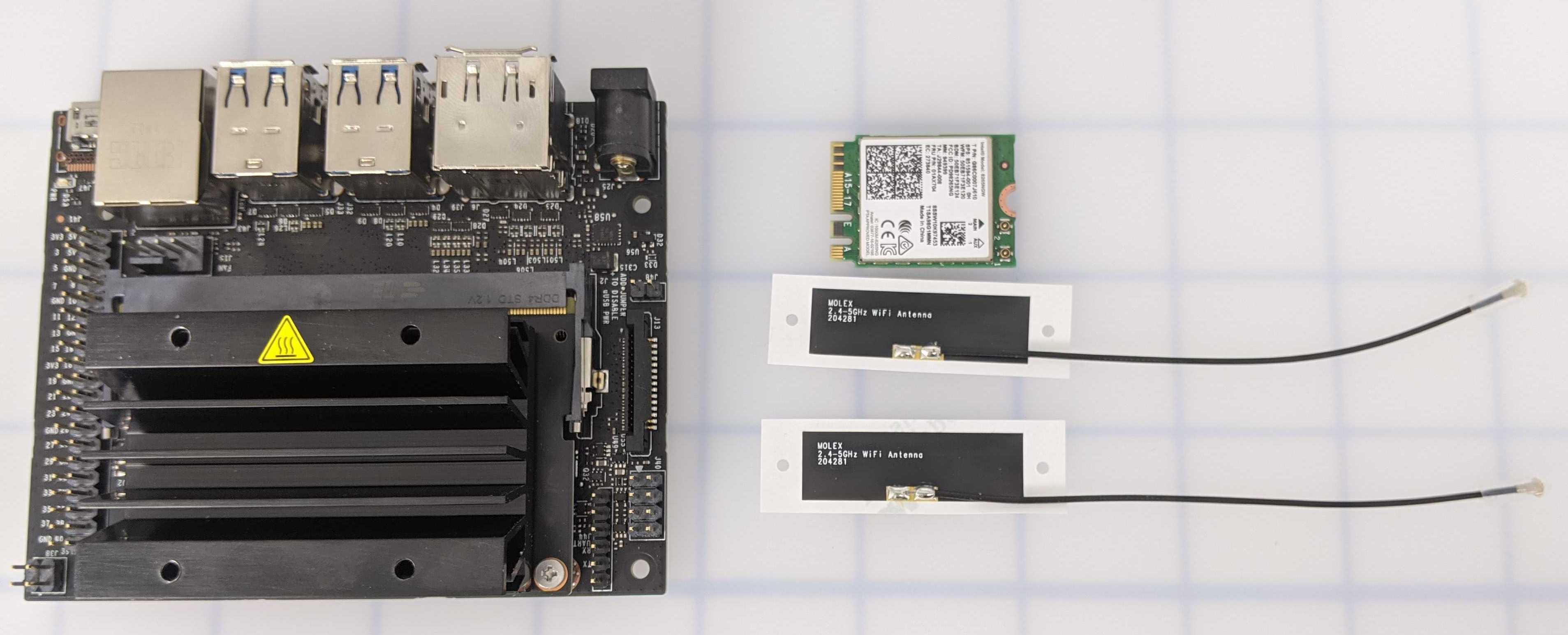

V5 റോബോട്ടിക്സ് സിസ്റ്റത്തിൽ അസംബ്ലിക്കും കോൺഫിഗറേഷനും ആവശ്യമായ ഘടകങ്ങൾ ചിത്രീകരിക്കുന്ന, VEX AI സജ്ജീകരണത്തിൽ ഉൾപ്പെടുത്തിയിരിക്കുന്ന എല്ലാ ഭാഗങ്ങളും കാണിക്കുന്ന ഡയഗ്രം.

അസംബ്ലിക്ക് ആവശ്യമായ ഭാഗങ്ങൾ ഇപ്രകാരമാണ്:

ജെറ്റ്സൺ
ഇന്റൽ ഡ്യുവൽ ബാൻഡ് വൈ-ഫൈ
2x ആന്റിനകൾ

ജെറ്റ്സൺ നാനോ മൊഡ്യൂൾ നീക്കം ചെയ്യുക

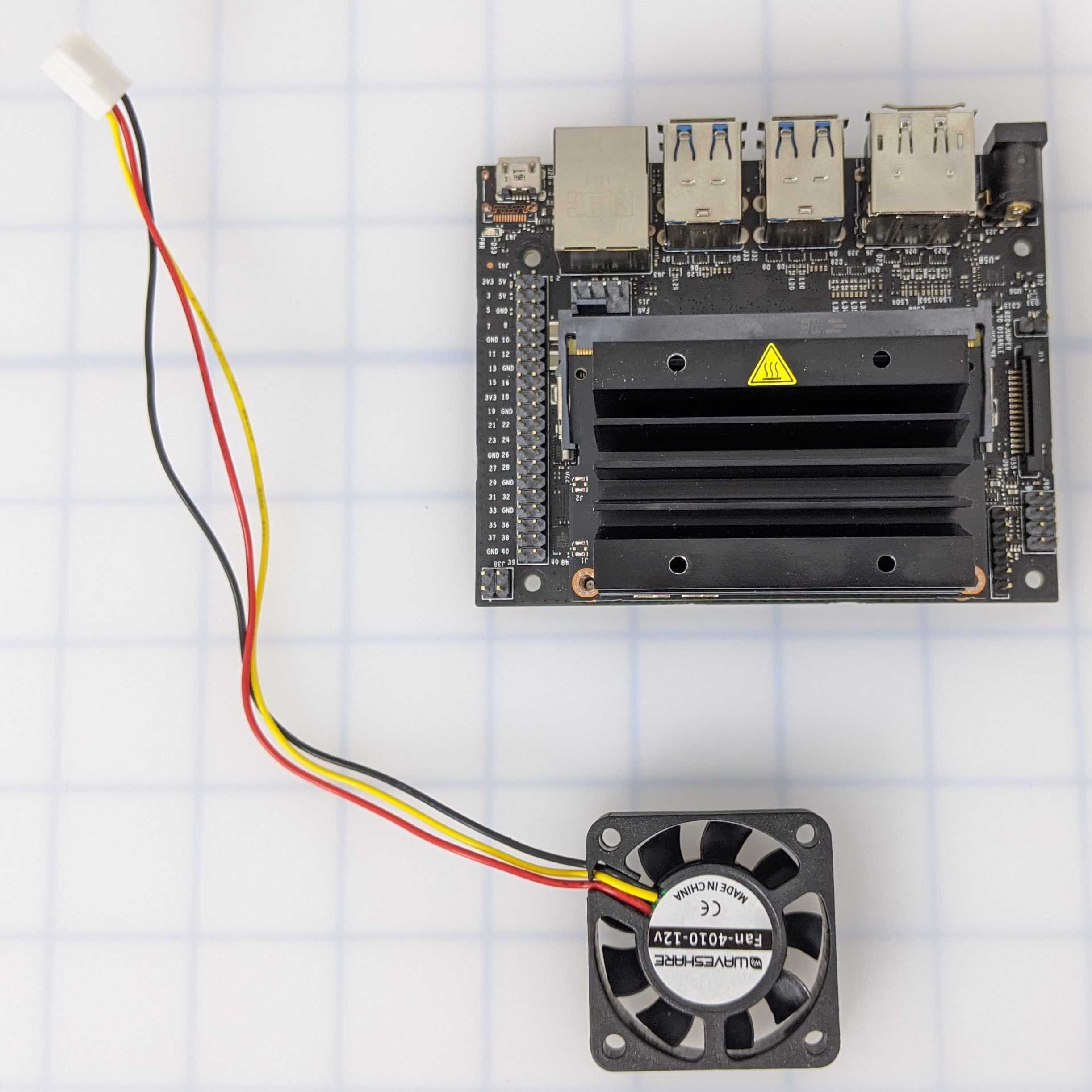

ഒരു VEX AI റോബോട്ടിൽ നിന്ന് ഒരു ഫാൻ നീക്കം ചെയ്യുന്ന പ്രക്രിയ കാണിക്കുന്ന ചിത്രം, VEX AI സിസ്റ്റം സജ്ജീകരിക്കുന്നതിലെ ഘട്ടങ്ങൾ ചിത്രീകരിക്കുന്നു.

ജെറ്റ്സൺ നാനോ മൊഡ്യൂളിൽ ഫാൻ ഘടിപ്പിച്ചിട്ടുണ്ടെങ്കിൽ അത് അൺപ്ലഗ് ചെയ്ത് നീക്കം ചെയ്യുക. ഫാൻ ഇതിനകം വേർപെടുത്തിയിട്ടുണ്ടെങ്കിൽ, ഘട്ടം 2 ലേക്ക് പോകുക.

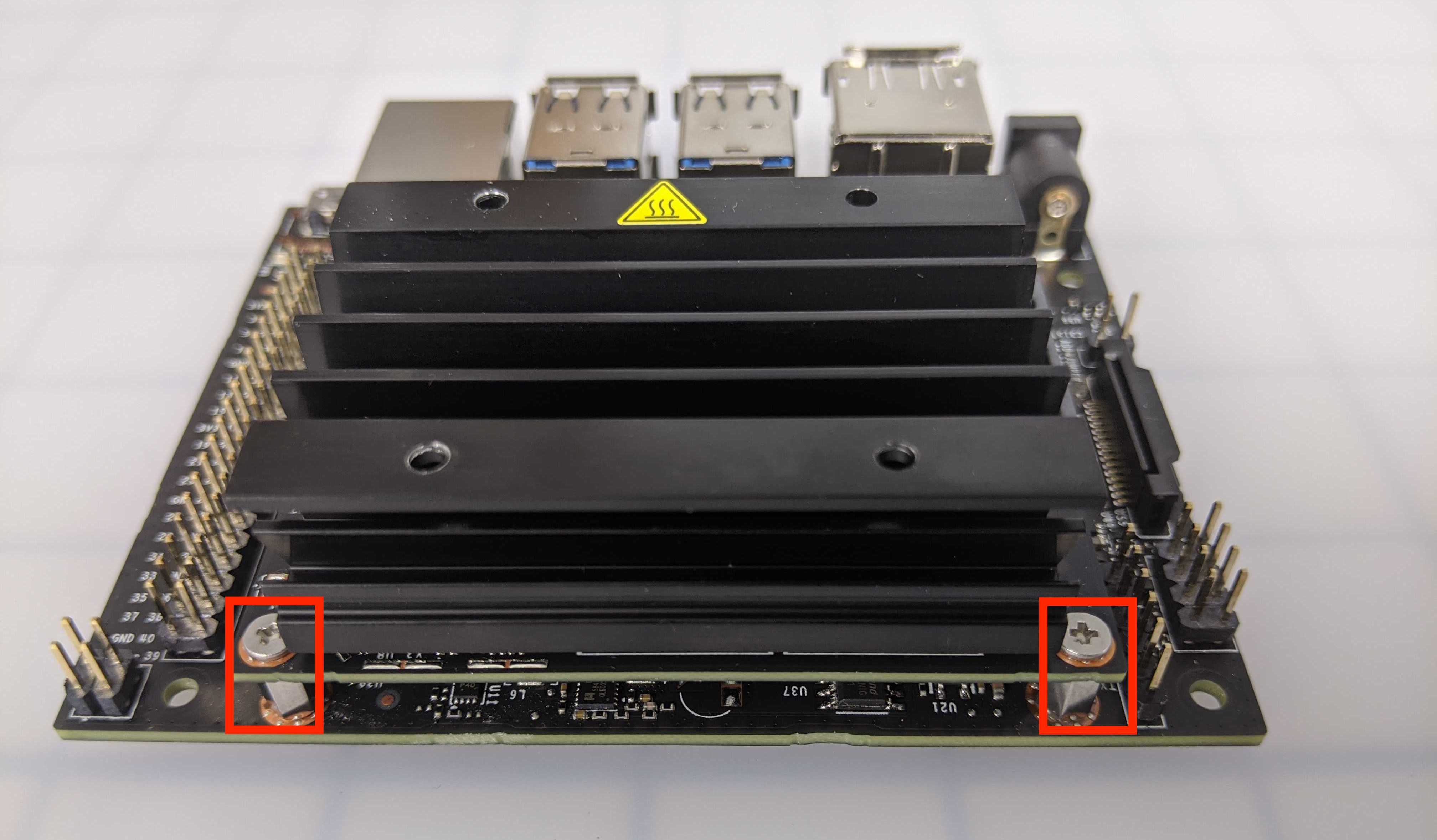

ലേബൽ ചെയ്ത ഘടകങ്ങളുള്ള രണ്ട് സ്ക്രൂ ഹീറ്റ്‌സിങ്കിന്റെ ഡയഗ്രം, VEX AI ആപ്ലിക്കേഷനുകൾക്കായുള്ള അതിന്റെ സജ്ജീകരണം ചിത്രീകരിക്കുന്നു.

ജെറ്റ്സൺ നാനോ മൊഡ്യൂൾ കാരിയർ ബോർഡിലേക്ക് പിടിച്ചിരിക്കുന്ന രണ്ട് സ്ക്രൂകൾ അഴിക്കുക.

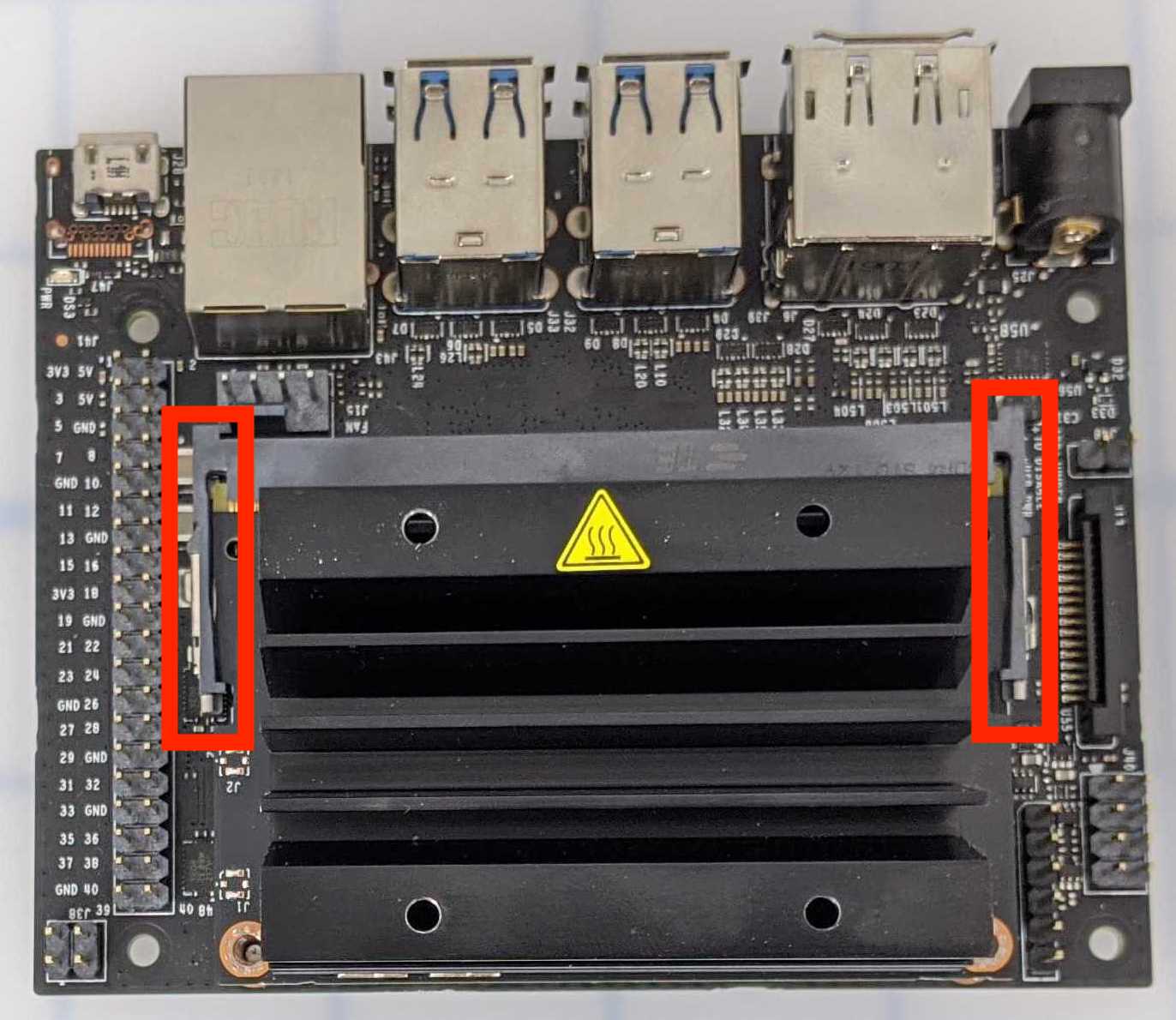

റോബോട്ടിക്സ് ആപ്ലിക്കേഷനുകളിൽ VEX AI സജ്ജീകരിക്കുന്നതിനുള്ള രൂപകൽപ്പനയും സവിശേഷതകളും പ്രദർശിപ്പിക്കുന്ന രണ്ട് VEX AI ക്ലിപ്പുകൾ അടുത്തടുത്തായി.

സ്ക്രൂകൾ നീക്കം ചെയ്തുകഴിഞ്ഞാൽ, ജെറ്റ്സൺ നാനോ മൊഡ്യൂൾ പിടിച്ചിരിക്കുന്ന രണ്ട് ടാബുകൾ കാരിയർ ബോർഡിലേക്ക് തുറക്കുക. ജെറ്റ്സൺ നാനോ മൊഡ്യൂളിൽ നിന്ന് ടാബുകൾ തിരശ്ചീനമായി വലിച്ചുകൊണ്ട് ഇത് ചെയ്യുക.

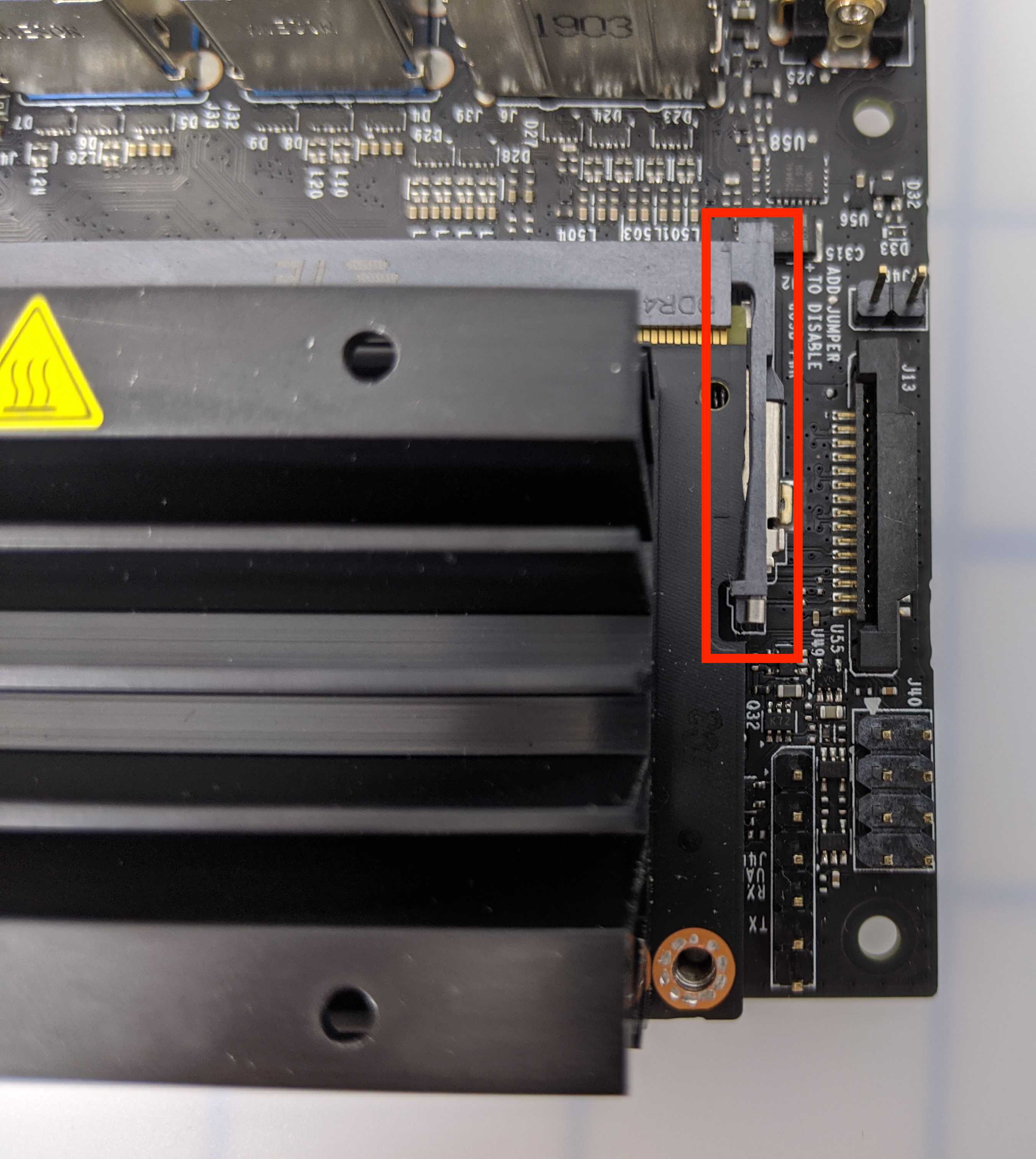

VEX V5 റോബോട്ടിക്സ് സിസ്റ്റത്തിൽ ശരിയായ സജ്ജീകരണത്തിനായി ലേബൽ ചെയ്ത ഘടകങ്ങളുള്ള VEX AI ഹീറ്റ്സിങ്ക് ക്ലിപ്പുകൾ കാണിക്കുന്ന ഡയഗ്രം.

ജെറ്റ്സൺ നാനോ മൊഡ്യൂളിന്റെ ഓരോ വശത്തും ഒരു ടാബ് ഉണ്ട്.

V5 വിഭാഗ വിവരണത്തിൽ VEX AI-യുടെ സജ്ജീകരണ പ്രക്രിയ ചിത്രീകരിക്കുന്ന, സ്ക്രൂ-ഇൻ കോൾഔട്ടുള്ള ഒരു VEX AI ഹീറ്റ്‌സിങ്കിന്റെ ക്ലോസ്-അപ്പ്.

കാരിയർ ബോർഡിൽ നിന്ന് ജെറ്റ്സൺ നാനോ മൊഡ്യൂൾ ശ്രദ്ധാപൂർവ്വം പുറത്തെടുക്കുക. കാരിയർ ബോർഡിന്റെ മധ്യത്തിലുള്ള സ്ക്രൂ ശ്രദ്ധിക്കുക.

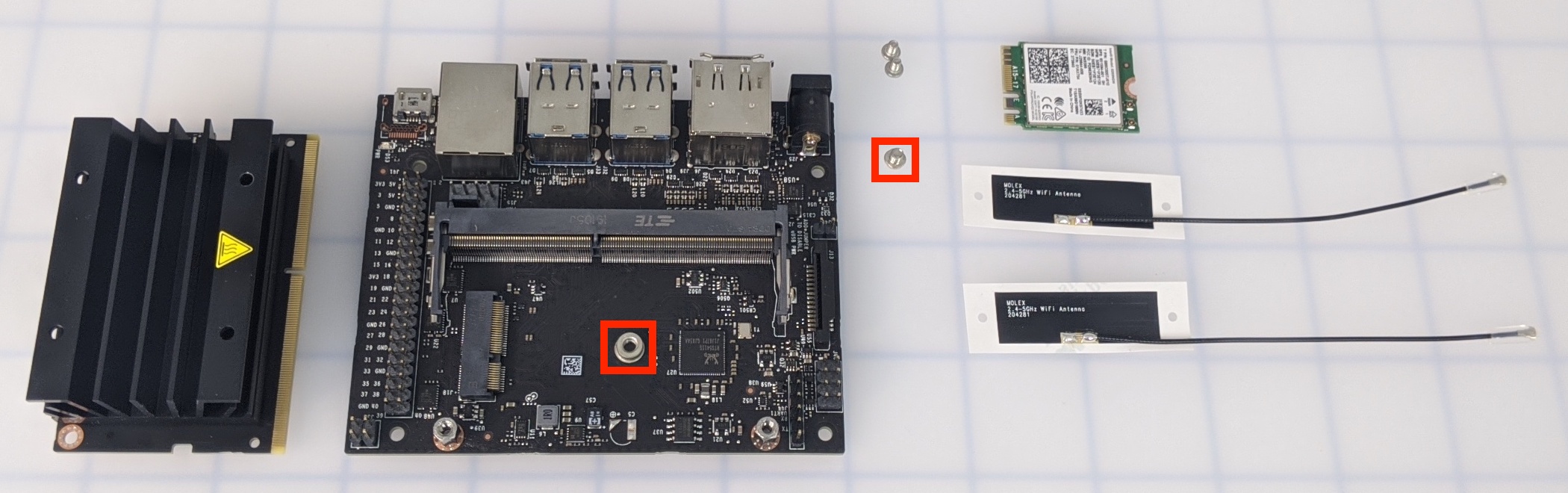

ഒരു VEX AI റോബോട്ട് അസംബ്ലിയിൽ നിന്ന് മധ്യഭാഗത്തെ സ്ക്രൂ നീക്കം ചെയ്യുന്ന ഡയഗ്രം, ശരിയായ സജ്ജീകരണത്തിനായി പുറത്തെടുക്കേണ്ട നിർദ്ദിഷ്ട സ്ക്രൂ എടുത്തുകാണിക്കുന്നു.

കാരിയർ ബോർഡിന്റെ മധ്യത്തിലുള്ള സ്ക്രൂ നീക്കം ചെയ്യുക.

ആന്റിനകൾ ഘടിപ്പിക്കുക

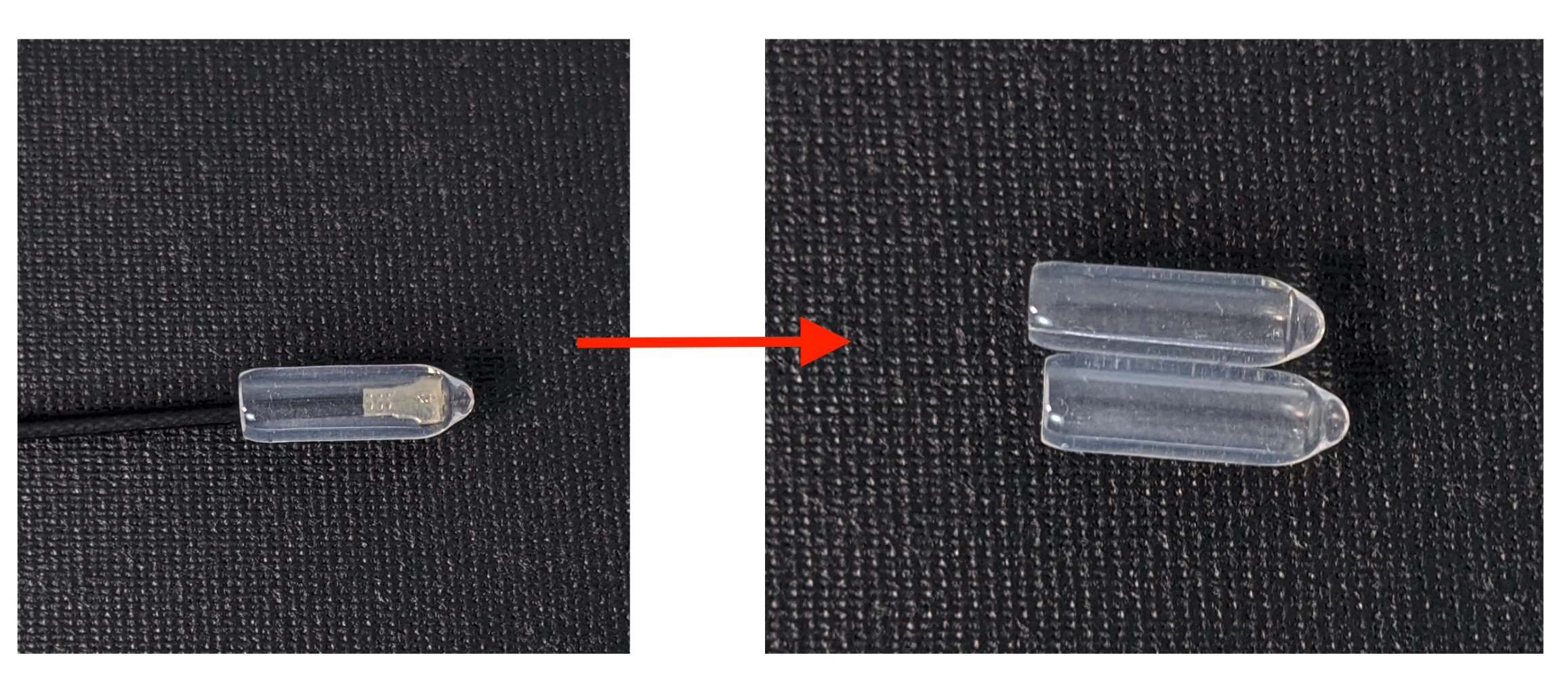

V5 വിഭാഗത്തിൽ VEX AI സജ്ജീകരിക്കുന്നതിനുള്ള ഘട്ടം ഘട്ടമായുള്ള നിർദ്ദേശങ്ങൾ പ്രദർശിപ്പിച്ചുകൊണ്ട്, VEX AI ഘടകങ്ങളിൽ നിന്ന് പ്ലാസ്റ്റിക് കവറുകൾ നീക്കം ചെയ്യുന്നത് പ്രദർശിപ്പിക്കുന്ന ചിത്രങ്ങളുടെ കൊളാഷ്.

ആന്റിനകളിൽ നിന്ന് പ്ലാസ്റ്റിക് കവർ നീക്കം ചെയ്യുക.

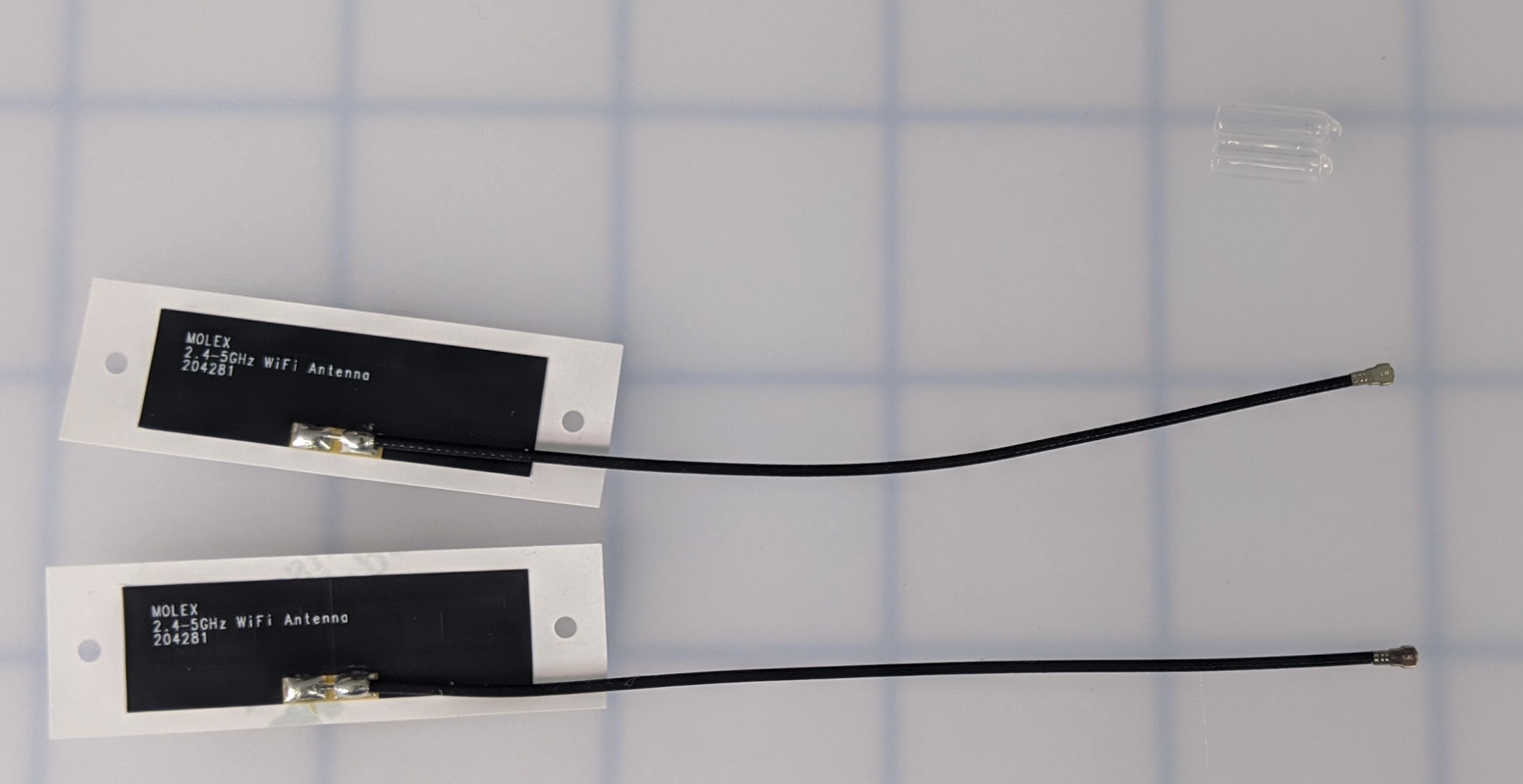

VEX റോബോട്ടിക്സ് സിസ്റ്റത്തിന്റെ ആന്തരിക ഘടകങ്ങളും കോൺഫിഗറേഷനും എടുത്തുകാണിച്ചുകൊണ്ട്, മുഴുവൻ കവറുകളും നീക്കം ചെയ്ത VEX AI സജ്ജീകരണം കാണിക്കുന്ന ചിത്രം.

രണ്ട് ആന്റിനകളിൽ നിന്നും പ്ലാസ്റ്റിക് കവറുകൾ നീക്കം ചെയ്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.

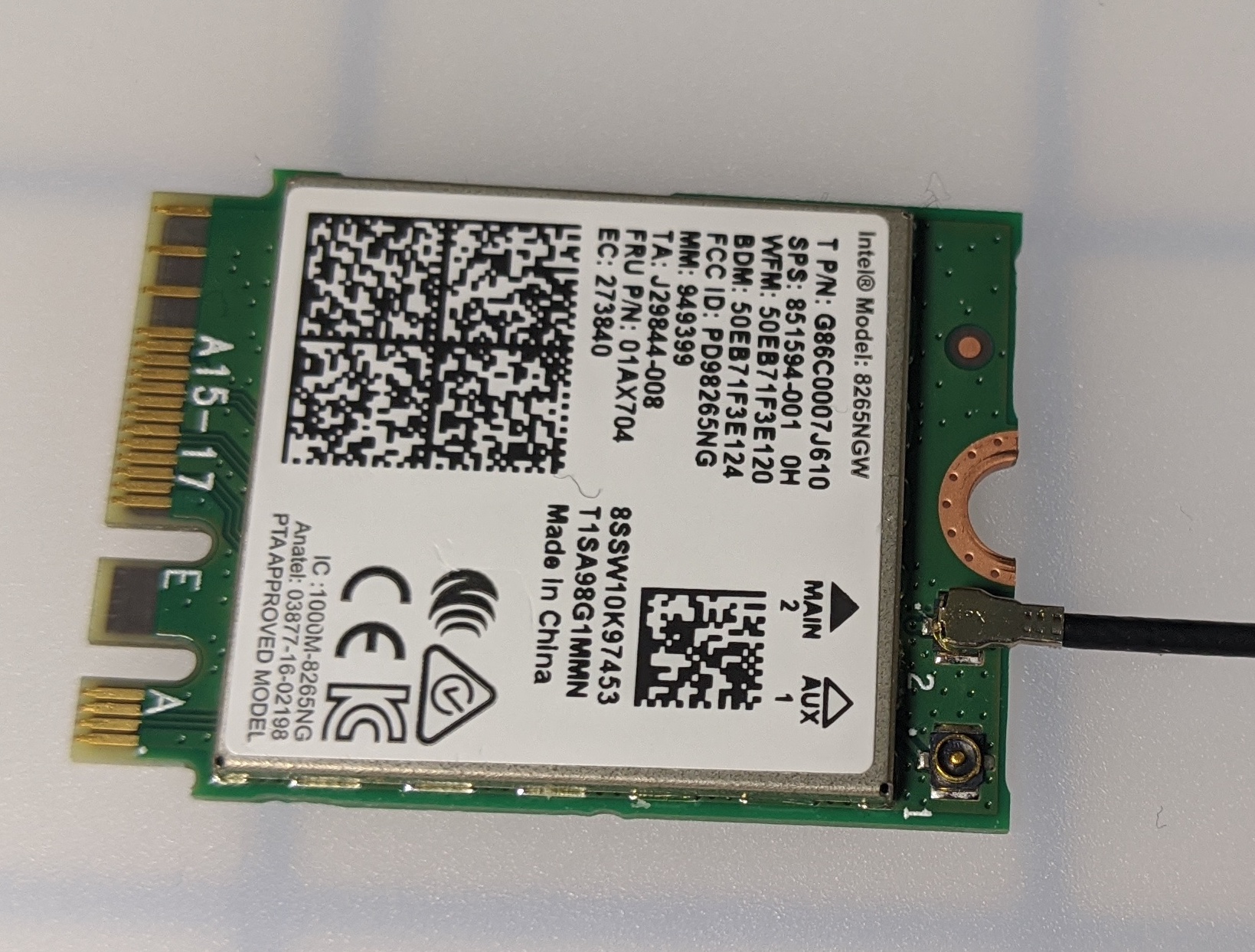

V5 വിഭാഗ വിവരണത്തിന്റെയും VEX AI സജ്ജീകരണത്തിന്റെയും പശ്ചാത്തലത്തിൽ VEX റോബോട്ടിക്‌സിനായുള്ള കോൺഫിഗറേഷൻ പ്രക്രിയ ചിത്രീകരിക്കുന്ന, വിവിധ ഘടകങ്ങളും വയറിംഗും ഉൾക്കൊള്ളുന്ന ഒരു VEX AI റോബോട്ട് സജ്ജീകരണത്തിന്റെ ക്ലോസ്-അപ്പ് കാഴ്ച.

ഇന്റൽ ഡ്യുവൽ ബാൻഡ് വൈ-ഫൈയിലേക്ക് ഒരു ആന്റിന ഘടിപ്പിക്കുക. ഭാഗങ്ങൾ അതിലോലമായതിനാൽ നേരിയ മർദ്ദം ചെലുത്തുന്നുവെന്ന് ഉറപ്പാക്കുക. ആന്റിന പൂർണ്ണമായും ഘടിപ്പിച്ചിട്ടുണ്ടെന്ന് ഒരു 'ക്ലിക്ക്' ശബ്ദം ഉറപ്പാക്കും.

കുറിപ്പ്: ആന്റിന സുരക്ഷിതമാക്കാൻ കൂടുതൽ മർദ്ദം ആവശ്യമുണ്ടെങ്കിൽ, കൂടുതൽ മർദ്ദം പ്രയോഗിക്കാൻ പെൻസിൽ ഇറേസർ അല്ലെങ്കിൽ മറ്റ് ചെറിയ വസ്തുക്കൾ ഉപയോഗിക്കുക. സമ്മർദ്ദം ചെലുത്താൻ ലോഹം ഉപയോഗിക്കുന്നത് ശുപാർശ ചെയ്യുന്നില്ല.

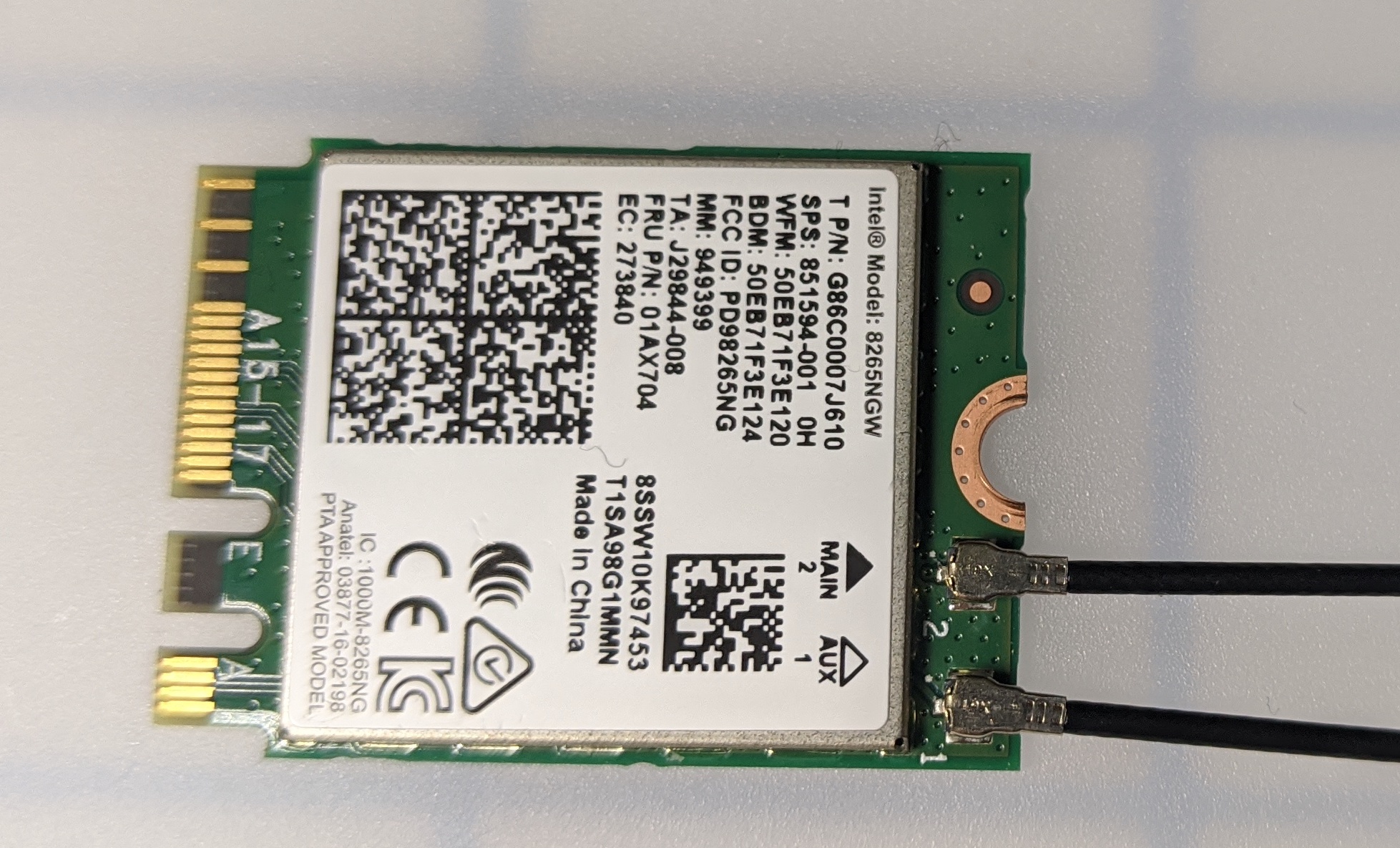

V5 വിഭാഗ വിവരണത്തിന്റെ പശ്ചാത്തലത്തിൽ VEX റോബോട്ടിക്‌സിനായുള്ള കോൺഫിഗറേഷൻ പ്രക്രിയ ചിത്രീകരിക്കുന്ന, വിവിധ ഘടകങ്ങളും വയറിംഗും ഉൾക്കൊള്ളുന്ന ഒരു VEX AI സജ്ജീകരണത്തിന്റെ ക്ലോസ്-അപ്പ്.

മുമ്പത്തെ ഘട്ടത്തിലെ അതേ നടപടിക്രമം പിന്തുടർന്ന് രണ്ടാമത്തെ ആന്റിന ഘടിപ്പിക്കുക.

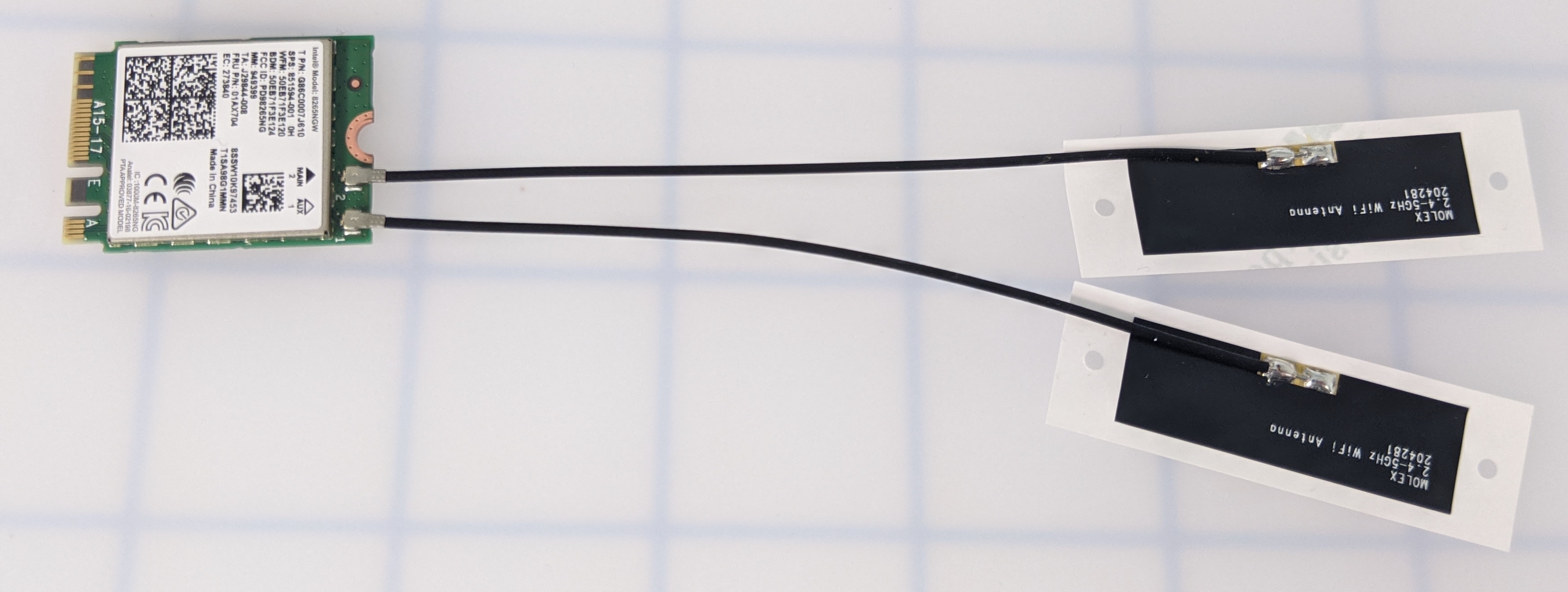

ഫലപ്രദമായ AI സംയോജനത്തിനുള്ള കോൺഫിഗറേഷൻ ഘട്ടങ്ങൾ ചിത്രീകരിക്കുന്ന, ഒരു മേശയിൽ വിവിധ ഘടകങ്ങൾ ക്രമീകരിച്ചിരിക്കുന്ന ഒരു VEX റോബോട്ടിക്സ് കിറ്റ് ഉൾക്കൊള്ളുന്ന, VEX AI-യുടെ സജ്ജീകരണ പ്രക്രിയ കാണിക്കുന്ന ചിത്രം.

രണ്ട് ആന്റിനകളും ഇന്റൽ ഡ്യുവൽ ബാൻഡ് വൈ-ഫൈയിൽ പൂർണ്ണമായും ഘടിപ്പിച്ചിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക. രണ്ട് ആന്റിനകളും സുരക്ഷിതമാണെന്നും അവയൊന്നും വീഴുന്നില്ലെന്നും ഉറപ്പാക്കാൻ ഇന്റൽ ഡ്യുവൽ ബാൻഡ് വൈ-ഫൈ എടുക്കുക.

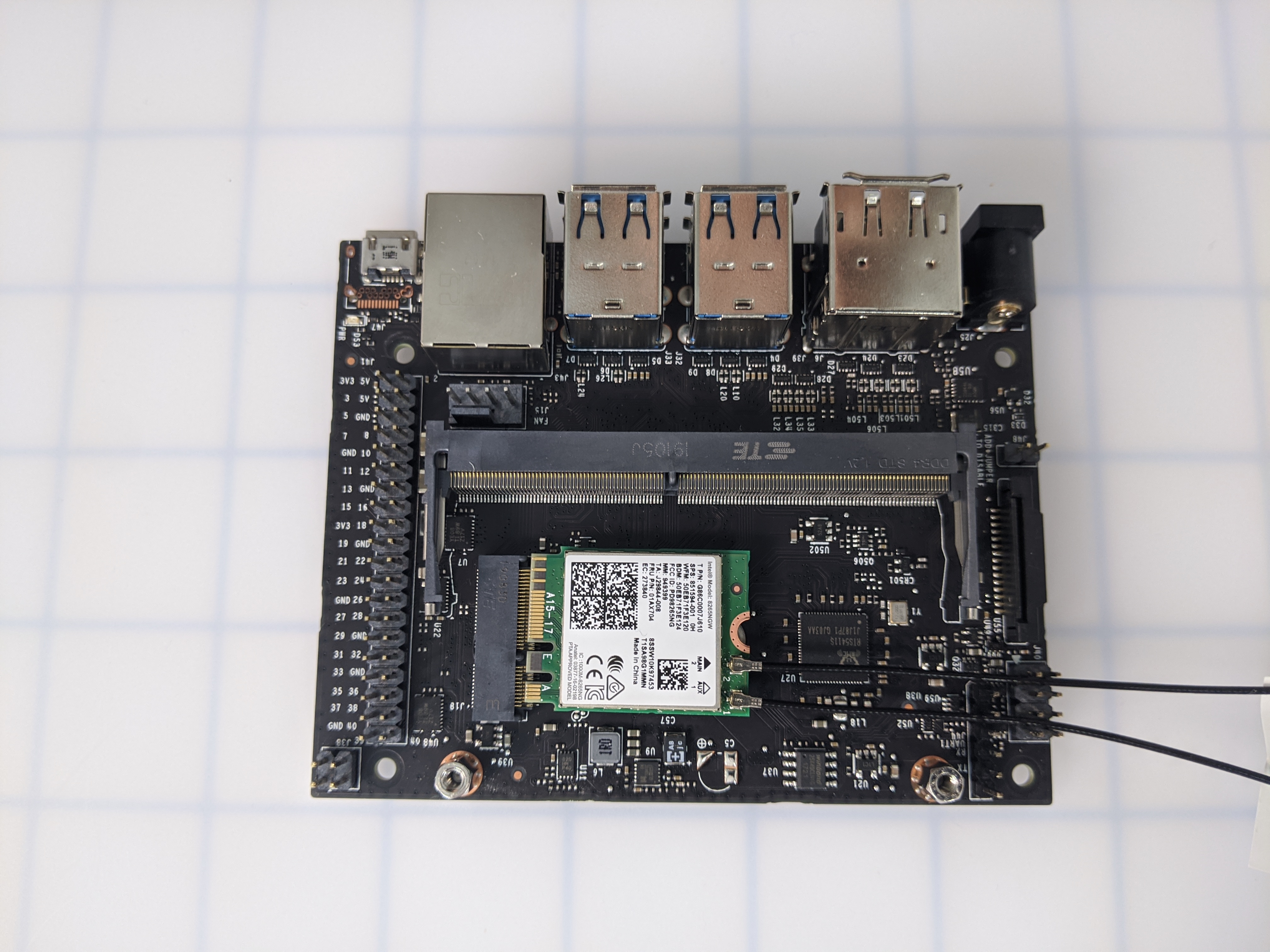

ഒരു VEX AI റോബോട്ട് സജ്ജീകരണത്തിന്റെ ഒരു ക്ലോസ്-അപ്പ് ചിത്രം, കോൺഫിഗറേഷന് ആവശ്യമായ ഘടകങ്ങളും വയറിംഗും പ്രദർശിപ്പിക്കുന്നു. ഈ ചിത്രം 'VEX AI സജ്ജമാക്കൽ' വിഭാഗത്തിലെ V5 വിഭാഗ വിവരണത്തിന്റെ ഭാഗമാണ്.

കാരിയർ ബോർഡിൽ ഒരു കോണിൽ ഇന്റൽ ഡ്യുവൽ ബാൻഡ് വൈ-ഫൈ സ്ഥാപിക്കുക.

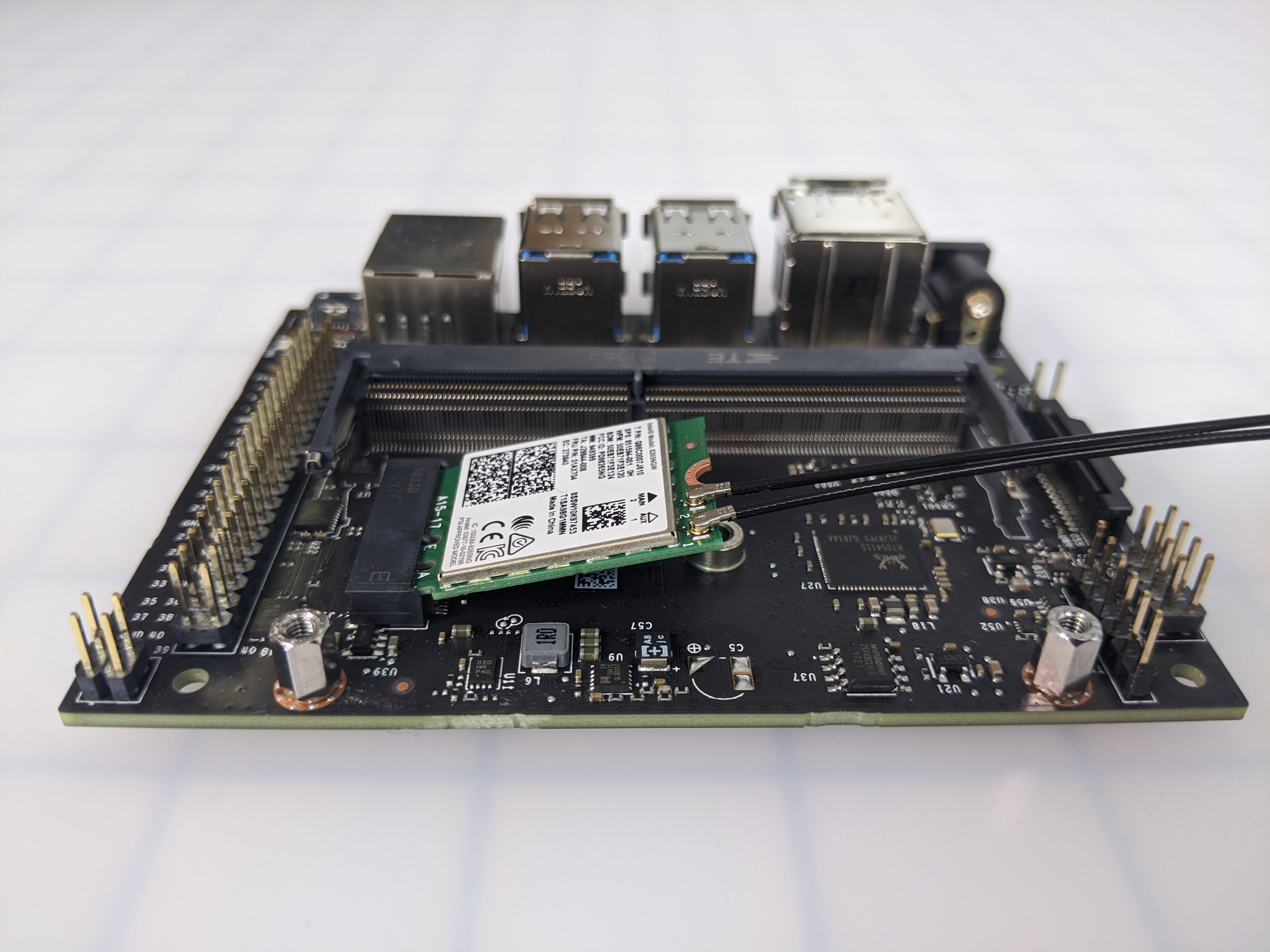

ഒരു VEX AI റോബോട്ട് സജ്ജീകരണത്തിന്റെ ഒരു ക്ലോസ്-അപ്പ് കാഴ്ച, ഒരു റോബോട്ടിക്സ് പരിതസ്ഥിതിയിൽ കോൺഫിഗറേഷന് ആവശ്യമായ ഘടകങ്ങളും വയറിംഗും പ്രദർശിപ്പിക്കുന്നു, ഒപ്റ്റിമൽ പ്രകടനത്തിനായി VEX AI സജ്ജീകരിക്കുന്ന പ്രക്രിയ ചിത്രീകരിക്കുന്നു.

ഒരു സ്ക്രൂ ഉപയോഗിച്ച് ഉറപ്പിച്ചു നിർത്തുന്നത് വരെ അത് ചെറുതായി മുകളിലേക്ക് ചരിഞ്ഞ നിലയിൽ തുടരും.

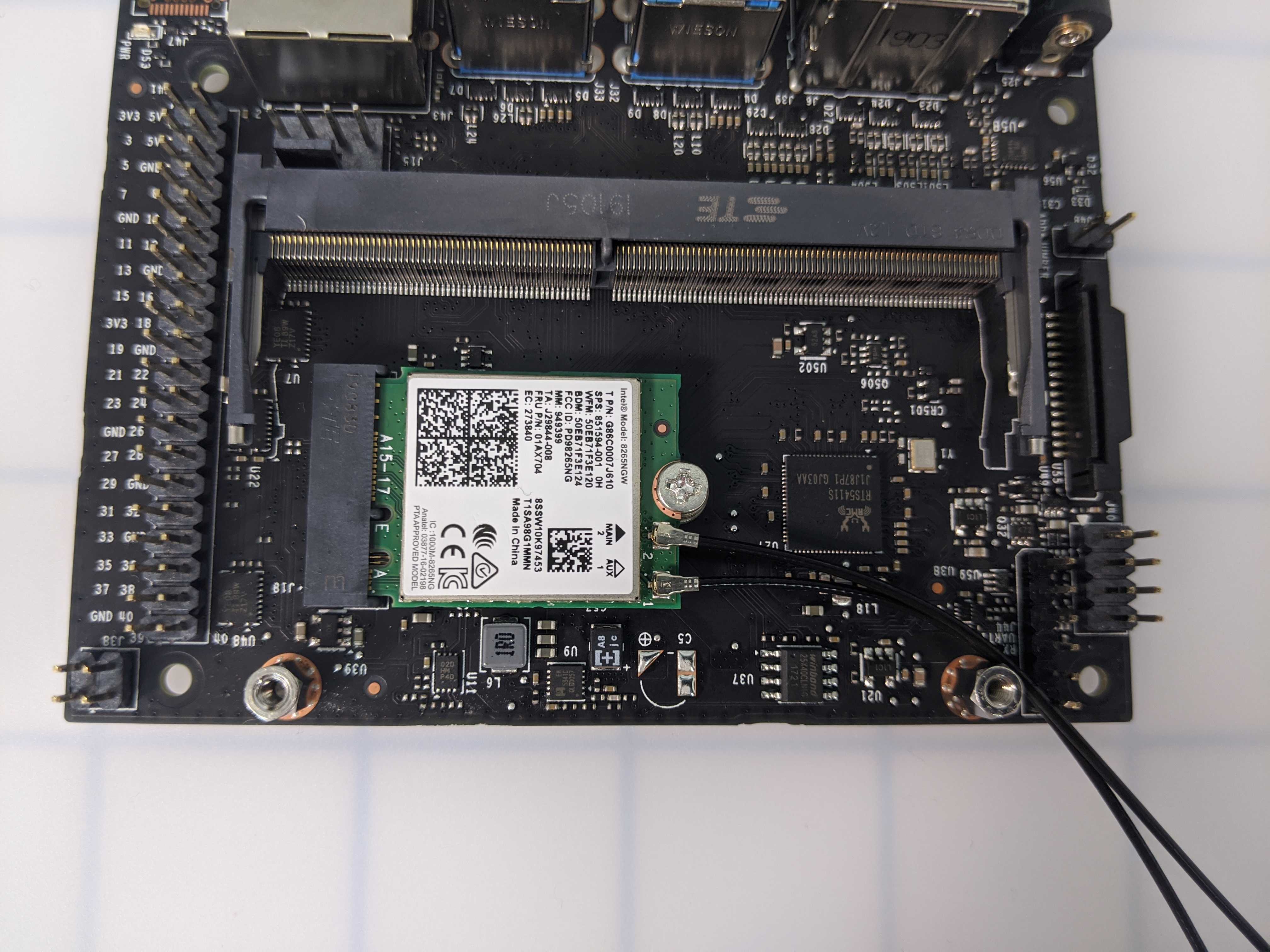

റോബോട്ടിക്സിനുള്ള VEX AI സജ്ജീകരണത്തിൽ ഉപയോഗിക്കുന്ന ഘടകങ്ങൾ ചിത്രീകരിക്കുന്ന ഒരു സർക്യൂട്ട് ബോർഡിൽ ഘടിപ്പിച്ചിരിക്കുന്ന ഒരു സ്ക്രൂവിന്റെ ക്ലോസ്-അപ്പ്.

ഇന്റൽ ഡ്യുവൽ ബാൻഡ് വൈ-ഫൈ ഉറപ്പിച്ചു നിർത്താൻ സ്ക്രൂ ഉറപ്പിക്കുക. സ്ക്രൂ ഊരിപ്പോവാതിരിക്കാൻ അത് അധികം മുറുക്കരുത്.

ജെറ്റ്സൺ നാനോ മൊഡ്യൂൾ വീണ്ടും ഘടിപ്പിക്കുക

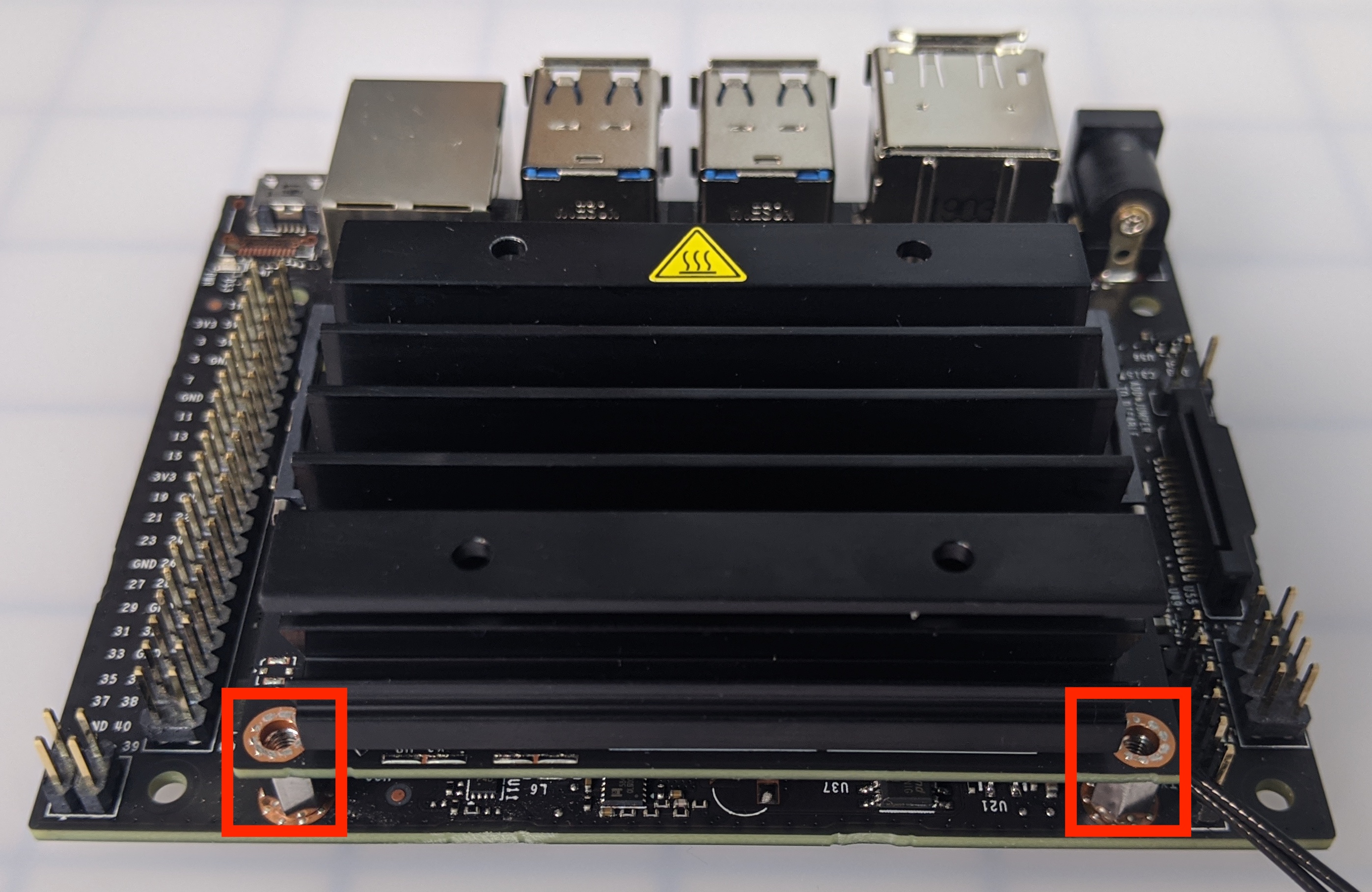

VEX റോബോട്ടിക്സ് ഹാർഡ്‌വെയറിൽ ഒപ്റ്റിമൽ കൂളിംഗിനായി ദ്വാരങ്ങളുടെ സ്ഥാനവും അളവുകളും ചിത്രീകരിക്കുന്ന, VEX AI സജ്ജീകരണത്തിനായി ലേബൽ ചെയ്ത കോൾഔട്ടുകളുള്ള ഹീറ്റ് സിങ്ക് ദ്വാരങ്ങളുടെ ഡയഗ്രം.

ജെറ്റ്സൺ നാനോ മൊഡ്യൂൾ കാരിയർ ബോർഡിൽ ഒരു കോണിൽ തിരികെ വയ്ക്കുക. സ്ക്രൂ ദ്വാരങ്ങൾ തുല്യമായിരിക്കാൻ ചെറുതായി താഴേക്ക് അമർത്തുക.

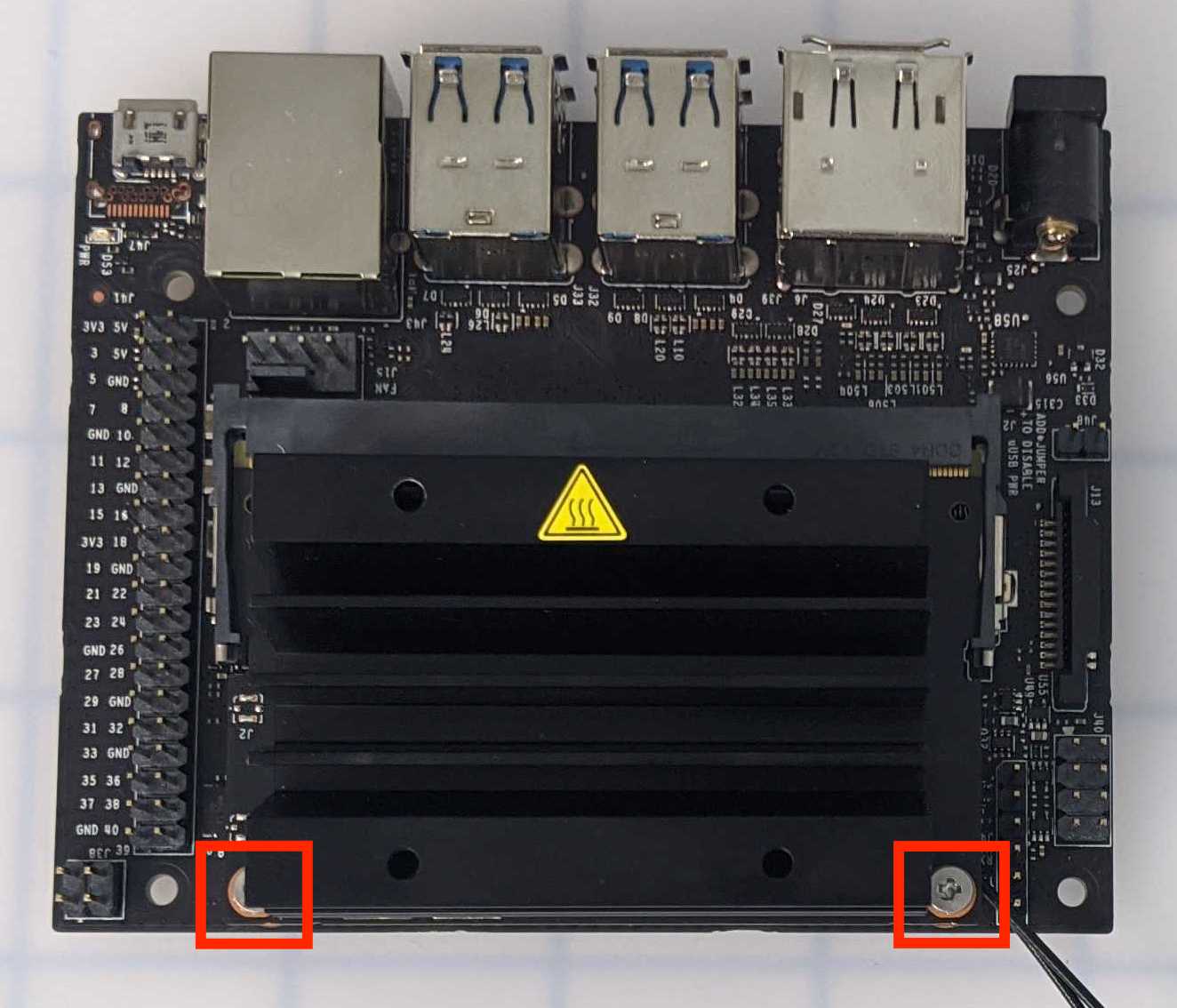

V5 റോബോട്ടിക് ഘടകങ്ങളുടെ അസംബ്ലി പ്രക്രിയ ചിത്രീകരിക്കുന്ന, ഒരു VEX AI സജ്ജീകരണത്തിൽ ഇൻസ്റ്റാൾ ചെയ്യുന്ന അന്തിമ സ്ക്രൂകളുടെ ക്ലോസ്-അപ്പ്.

കാരിയർ ബോർഡിൽ ഘടിപ്പിക്കാൻ രണ്ട് സ്ക്രൂകളും ജെറ്റ്സൺ നാനോ മൊഡ്യൂളിലേക്ക് തിരികെ ഉറപ്പിക്കുക. സ്ക്രൂകൾ അധികം മുറുക്കി പൊട്ടിപ്പോകാതിരിക്കാൻ ശ്രദ്ധിക്കുക.

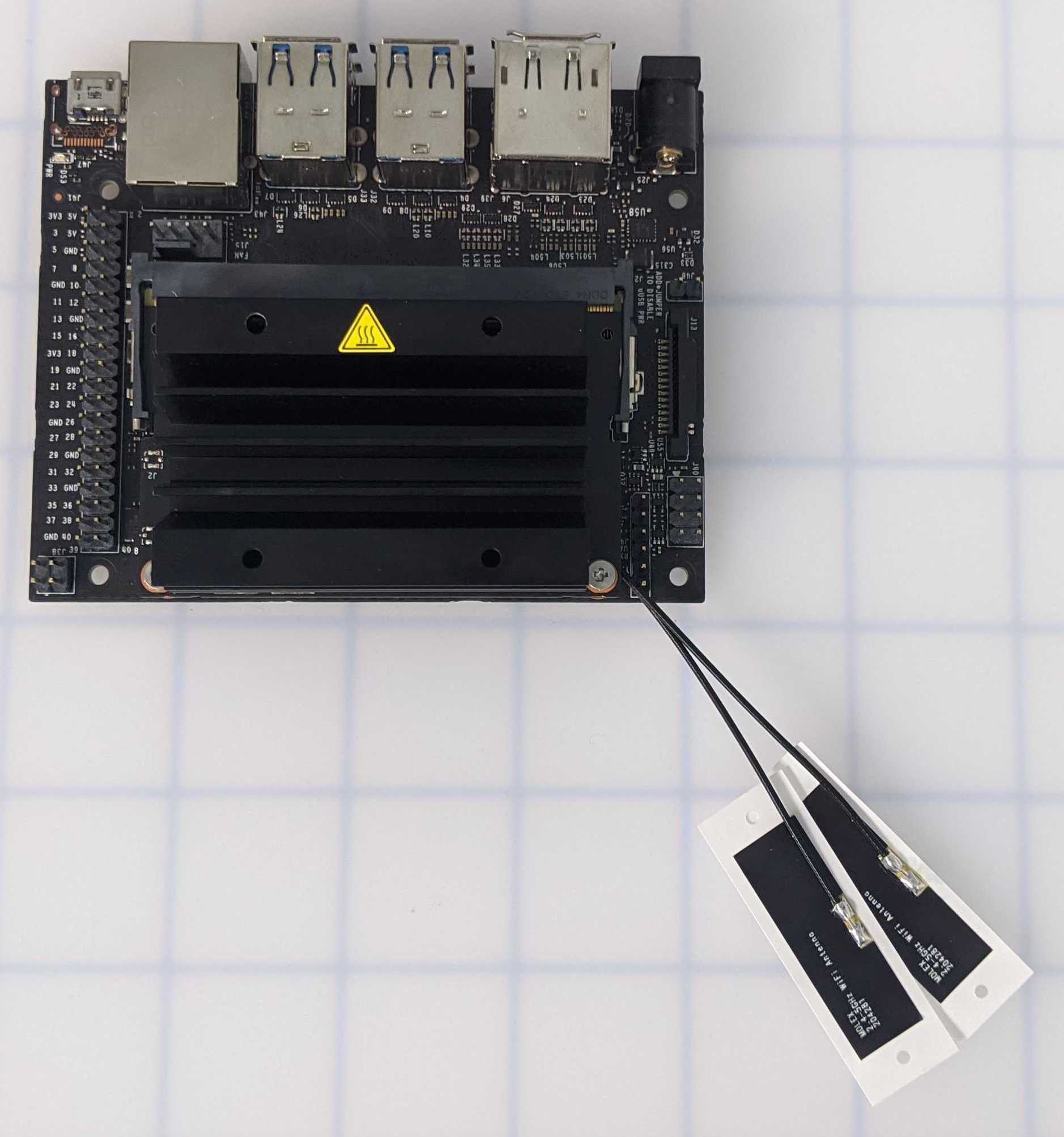

ഒപ്റ്റിമൽ നെറ്റ്‌വർക്ക് കണക്റ്റിവിറ്റിക്കായി ലേബൽ ചെയ്‌ത ഘടകങ്ങളും കണക്ഷൻ ഘട്ടങ്ങളും ഉൾക്കൊള്ളുന്ന, VEX AI വൈ-ഫൈ കോൺഫിഗറേഷനായുള്ള സജ്ജീകരണ പ്രക്രിയ ചിത്രീകരിക്കുന്ന ഡയഗ്രം.

ഇന്റൽ ഡ്യുവൽ ബാൻഡ് വൈ-ഫൈയും ആന്റിനകളും ഇപ്പോൾ ഇൻസ്റ്റാൾ ചെയ്തു.
