VEX GO സ്വിച്ച് ഉപയോഗിക്കുന്നു – VEX ലൈബ്രറി

സ്വിച്ച് ഉപയോഗിക്കുന്നത് പ്രോഗ്രാമിംഗ് ഇല്ലാതെ തന്നെ VEX GO സിസ്റ്റത്തെ ജീവസുറ്റതാക്കാൻ നിങ്ങളെ അനുവദിക്കുന്നു.

മോട്ടോർ ഉപയോഗിച്ച് സ്വിച്ച് ഉപയോഗിക്കുക

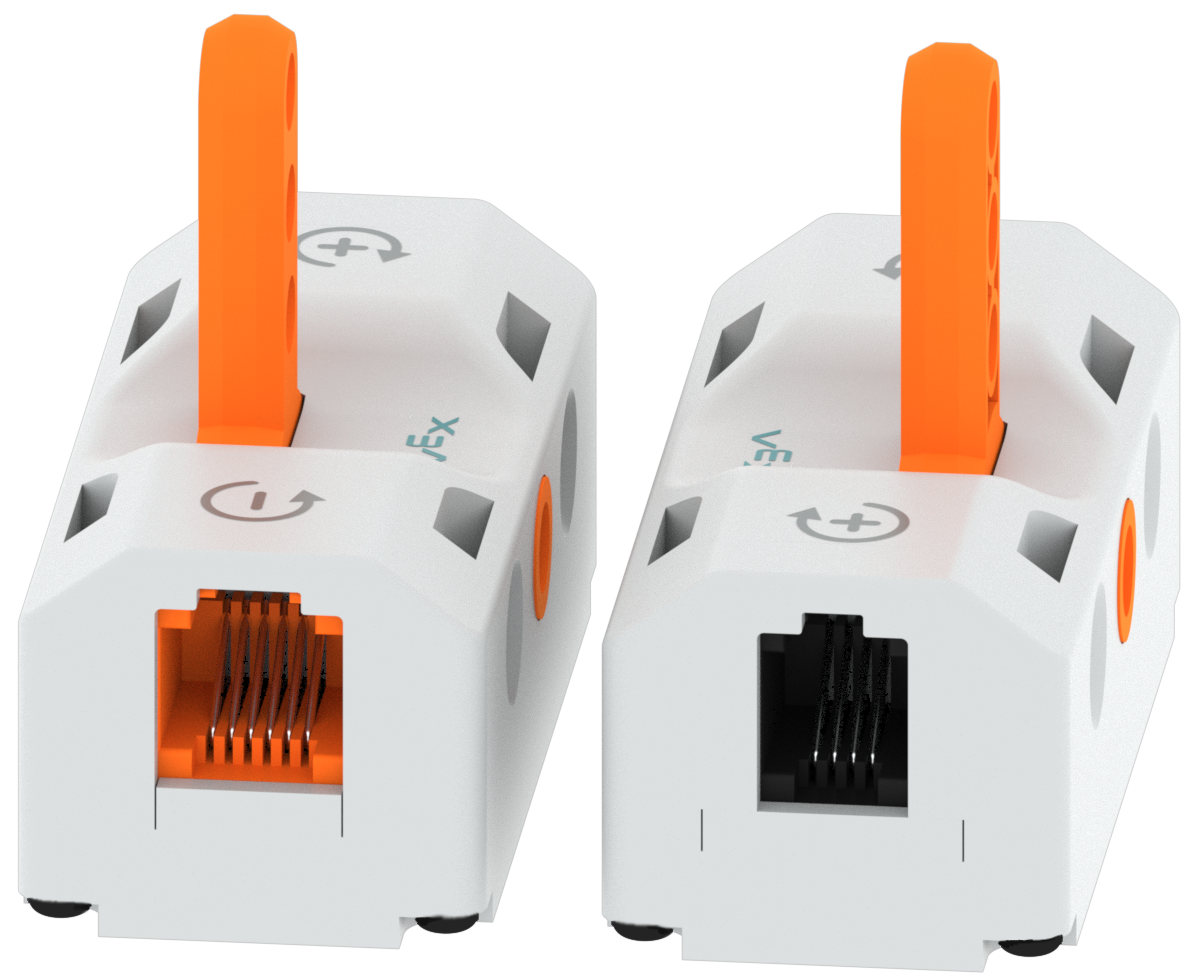

ഇരുവശത്തും ഒരു പോർട്ട് ഉണ്ടെന്ന് വ്യക്തമാക്കുന്നതിന് ഇരുവശത്തുനിന്നും കാണിച്ചിരിക്കുന്ന സ്വിച്ച് പീസ്. സ്മാർട്ട് പോർട്ട് നിറമുള്ളതല്ല, ചെറുതാണ്, അതേസമയം ബാറ്ററി പോർട്ട് ഓറഞ്ചും വലുതുമാണ്.

സ്വിച്ച് ഉപയോഗിച്ച് ഒരു മോട്ടോർ ഉപയോഗിക്കുന്നത് പ്രോഗ്രാമിംഗ് ഇല്ലാതെ തന്നെ മോട്ടോറിനെ നിയന്ത്രിക്കാൻ നിങ്ങളെ അനുവദിക്കുന്നു.

സ്വിച്ചിൽ രണ്ട് പോർട്ടുകൾ ഉണ്ട്. ഒരു മോട്ടോർ അല്ലെങ്കിൽ എൽഇഡി ബമ്പർ ബന്ധിപ്പിക്കുന്നതിന് ഒരു സ്മാർട്ട് പോർട്ടും ബാറ്ററി ബന്ധിപ്പിക്കുന്നതിന് ഒരു ഓറഞ്ച് ബാറ്ററി പോർട്ടും.

സ്വിച്ചിന്റെ സ്മാർട്ട് പോർട്ടിൽ കേബിൾ പ്ലഗ് ചെയ്‌തിരിക്കുന്ന മോട്ടോർ.

സ്വിച്ചിലെ സ്മാർട്ട് പോർട്ടിലേക്ക് മോട്ടോർ കേബിൾ തിരുകിക്കൊണ്ട് ഒരു മോട്ടോർ സ്വിച്ചുമായി ബന്ധിപ്പിക്കുക.

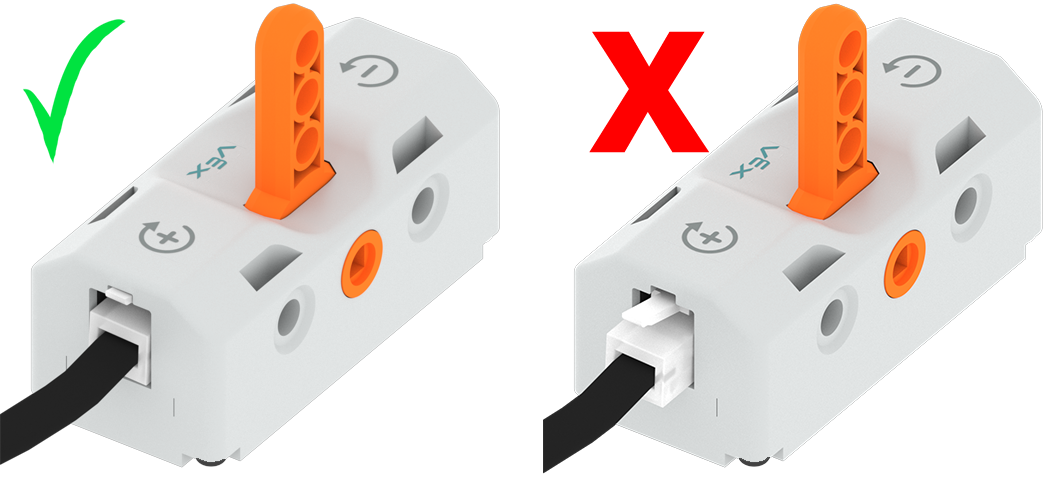

സ്മാർട്ട് പോർട്ടുകളിൽ മോട്ടോർ കേബിളുകൾ പ്ലഗ് ചെയ്‌തിരിക്കുന്ന രണ്ട് സ്വിച്ച് പീസുകളുടെ ഡയഗ്രം. ഇടതുവശത്ത് മോട്ടോർ കേബിൾ പൂർണ്ണമായും പ്ലഗ് ഇൻ ചെയ്‌തിരിക്കുന്നു, അതിൽ ഒരു പച്ച ചെക്ക്‌മാർക്ക് ഉണ്ട്, വലതുവശത്ത് മോട്ടോർ കേബിൾ ഭാഗികമായി മാത്രമേ പ്ലഗ് ഇൻ ചെയ്‌തിട്ടുള്ളൂ, അതിൽ ഒരു ചുവന്ന X ഉണ്ട്.

സ്വിച്ചിലെ സ്മാർട്ട് പോർട്ടിൽ മോട്ടോർ കേബിൾ പൂർണ്ണമായും ചേർത്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക. ഒരു 'ക്ലിക്ക്' ശബ്ദം കേബിൾ പൂർണ്ണമായും സ്മാർട്ട് പോർട്ടിൽ ഘടിപ്പിച്ചിട്ടുണ്ടെന്ന് ഉറപ്പാക്കും.

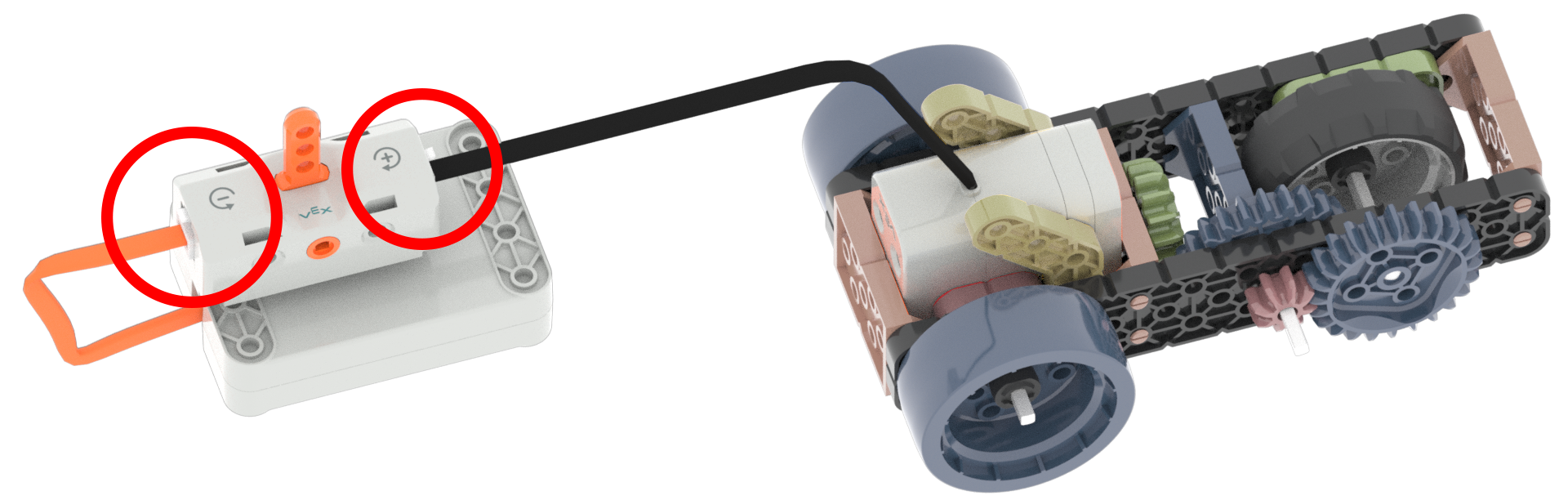

മോട്ടോർ കേബിളും ബാറ്ററി കേബിളും അതത് പോർട്ടുകളിൽ പ്ലഗ് ചെയ്‌തിരിക്കുന്ന ഒരു സ്വിച്ച് പീസിന്റെ ഡയഗ്രം. ഉപയോഗിച്ച പോർട്ടുകൾ ചുവന്ന വൃത്തങ്ങളിൽ ഹൈലൈറ്റ് ചെയ്തിരിക്കുന്നു.

സ്വിച്ച് ഉപയോഗിച്ച് ഒരു മോട്ടോർ നിയന്ത്രിക്കാൻ, ഒരു മോട്ടോർ ഉം ബാറ്ററി സ്വിച്ചുമായി ബന്ധിപ്പിച്ചിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.

സ്വിച്ചിൽ മൂന്ന് ക്രമീകരണങ്ങളുണ്ട്.

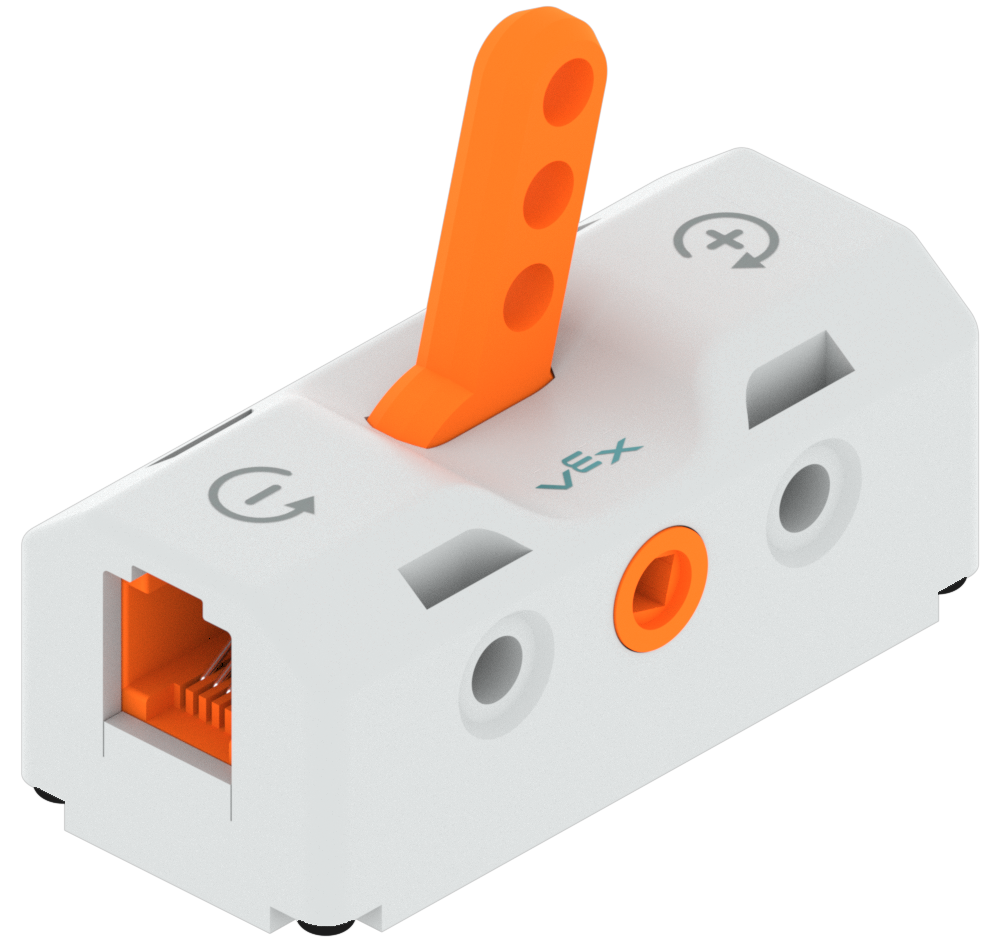

പ്ലസ് ചിഹ്നം ഉപയോഗിച്ച് അടയാളപ്പെടുത്തിയിരിക്കുന്ന ഫോർവേഡ് സെറ്റിംഗിലേക്ക് ലിവർ തിരിച്ചിരിക്കുന്ന സ്വിച്ച് പീസ്.

'+' : മോട്ടോർ മുന്നോട്ടുള്ള ദിശയിലേക്ക് തിരിക്കുന്നു.

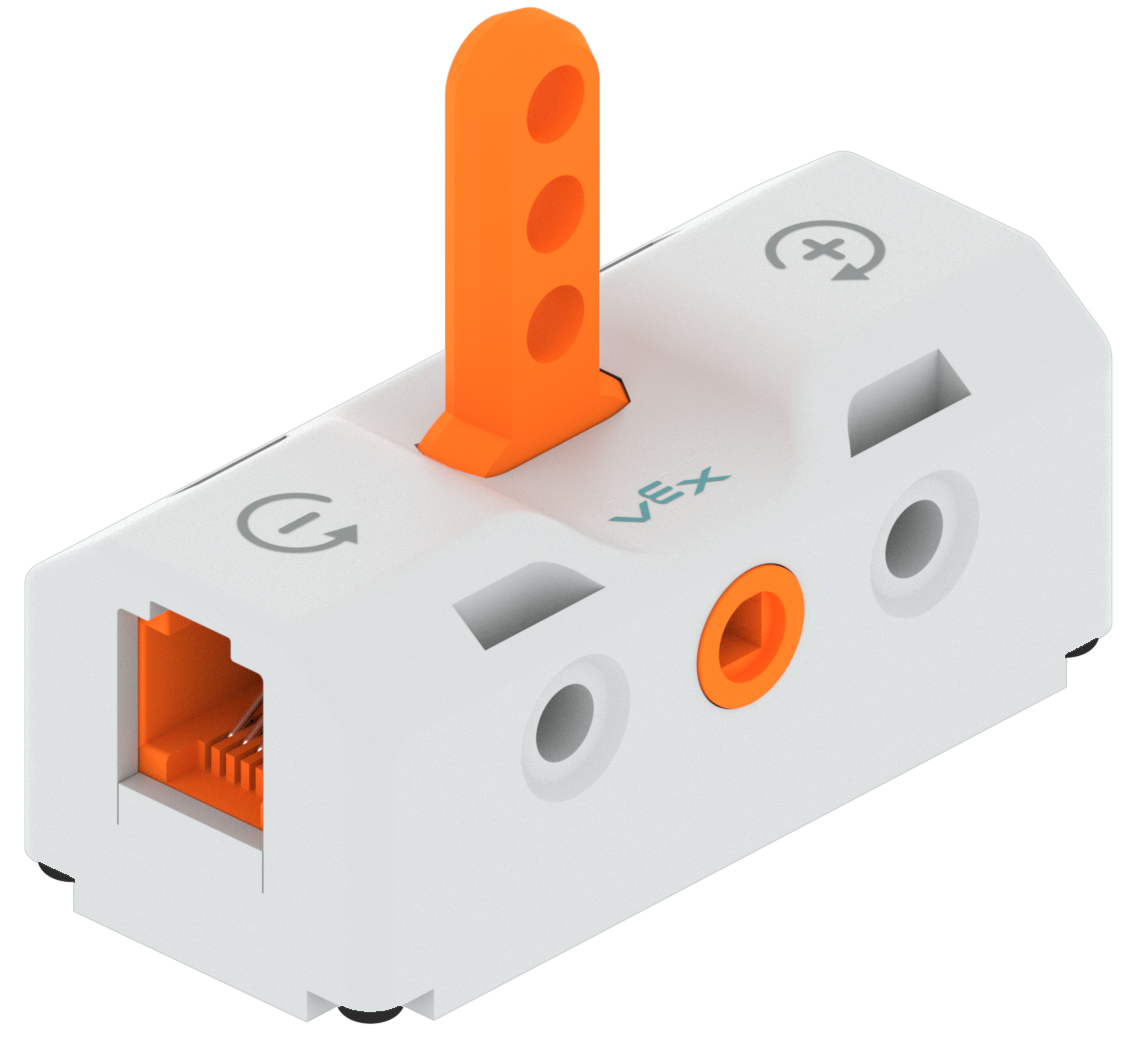

ലിവർ ഒരു ന്യൂട്രൽ സ്ഥാനത്തേക്ക് തിരിച്ച് നേരെ മുകളിലേക്ക് ചൂണ്ടിക്കൊണ്ട് സ്വിച്ച് പീസ്.

ന്യൂട്രൽ: മോട്ടോർ ഓഫ് ചെയ്യുന്നു.

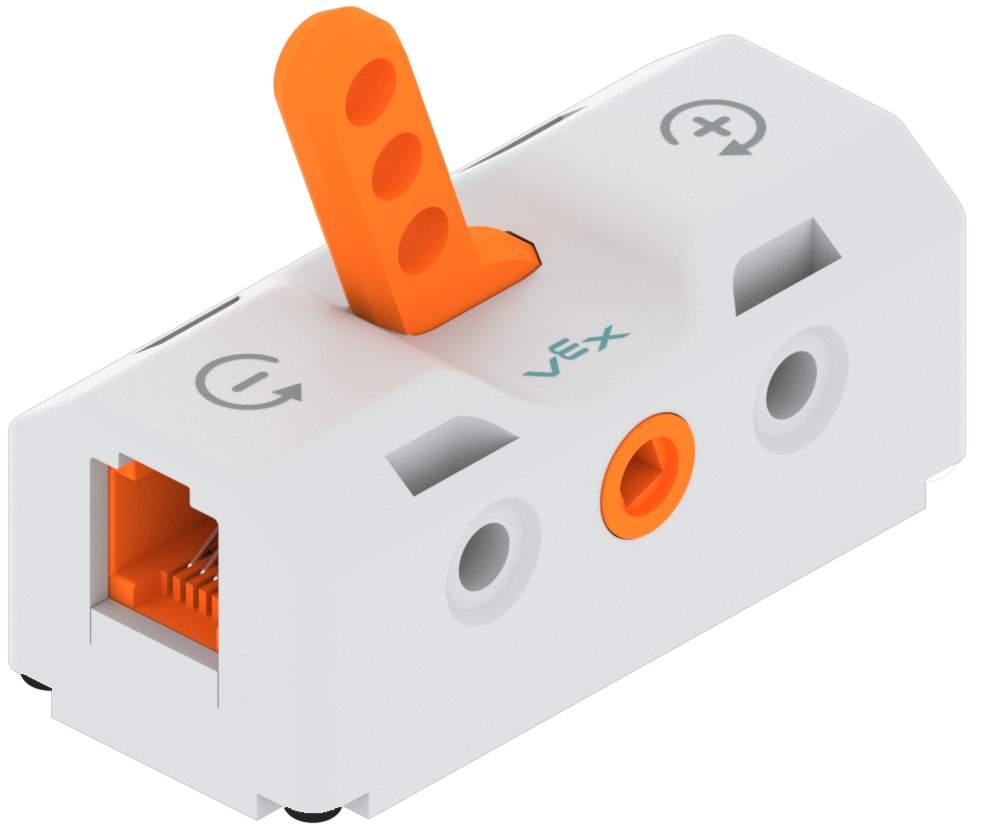

ലിവർ റിവേഴ്സ് സെറ്റിംഗിലേക്ക് തിരിച്ചിരിക്കുന്ന സ്വിച്ച് പീസ് ഒരു മൈനസ് ചിഹ്നത്താൽ അടയാളപ്പെടുത്തിയിരിക്കുന്നു.

'-' : മോട്ടോർ വിപരീത ദിശയിൽ തിരിക്കുന്നു.

ഈ ആനിമേഷനിൽ സ്വിച്ചിന്റെ മൂന്ന് ക്രമീകരണങ്ങളും കാണുക.

LED ബമ്പറിനൊപ്പം സ്വിച്ച് ഉപയോഗിക്കുക

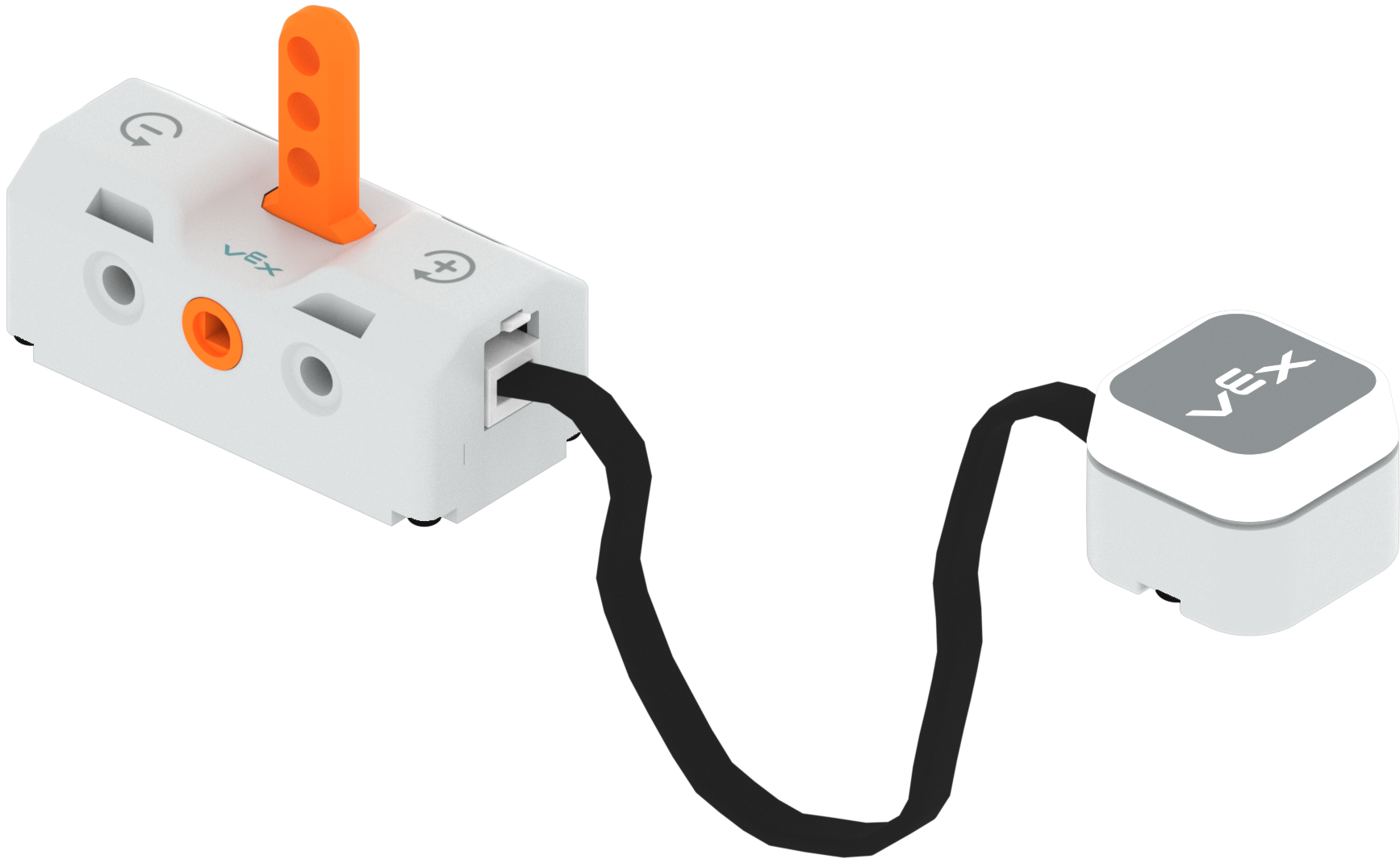

സ്വിച്ചിന്റെ സ്മാർട്ട് പോർട്ടിൽ കേബിൾ പ്ലഗ് ചെയ്‌തിരിക്കുന്ന LED ബമ്പർ.

സ്വിച്ചിലെ സ്മാർട്ട് പോർട്ടിലേക്ക് LED ബമ്പർ കേബിൾ തിരുകിക്കൊണ്ട് LED ബമ്പർ സ്വിച്ചുമായി ബന്ധിപ്പിക്കുക.

സ്മാർട്ട് പോർട്ടുകളിൽ LED ബമ്പർ കേബിളുകൾ പ്ലഗ് ചെയ്‌തിരിക്കുന്ന രണ്ട് സ്വിച്ച് പീസുകളുടെ ഡയഗ്രം. ഇടതുവശത്ത് LED ബമ്പർ കേബിൾ പൂർണ്ണമായും പ്ലഗ് ഇൻ ചെയ്‌തിരിക്കുന്നു, അതിൽ ഒരു പച്ച ചെക്ക്‌മാർക്ക് ഉണ്ട്, വലതുവശത്ത് LED ബമ്പർ കേബിൾ ഭാഗികമായി മാത്രമേ പ്ലഗ് ഇൻ ചെയ്‌തിട്ടുള്ളൂ, അതിൽ ഒരു ചുവന്ന X ഉണ്ട്.

സ്വിച്ചിലെ സ്മാർട്ട് പോർട്ടിൽ എൽഇഡി ബമ്പർ കേബിൾ പൂർണ്ണമായും ചേർത്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക. ഒരു 'ക്ലിക്ക്' ശബ്ദം കേബിൾ പൂർണ്ണമായും സ്മാർട്ട് പോർട്ടിൽ ഘടിപ്പിച്ചിട്ടുണ്ടെന്ന് ഉറപ്പാക്കും.

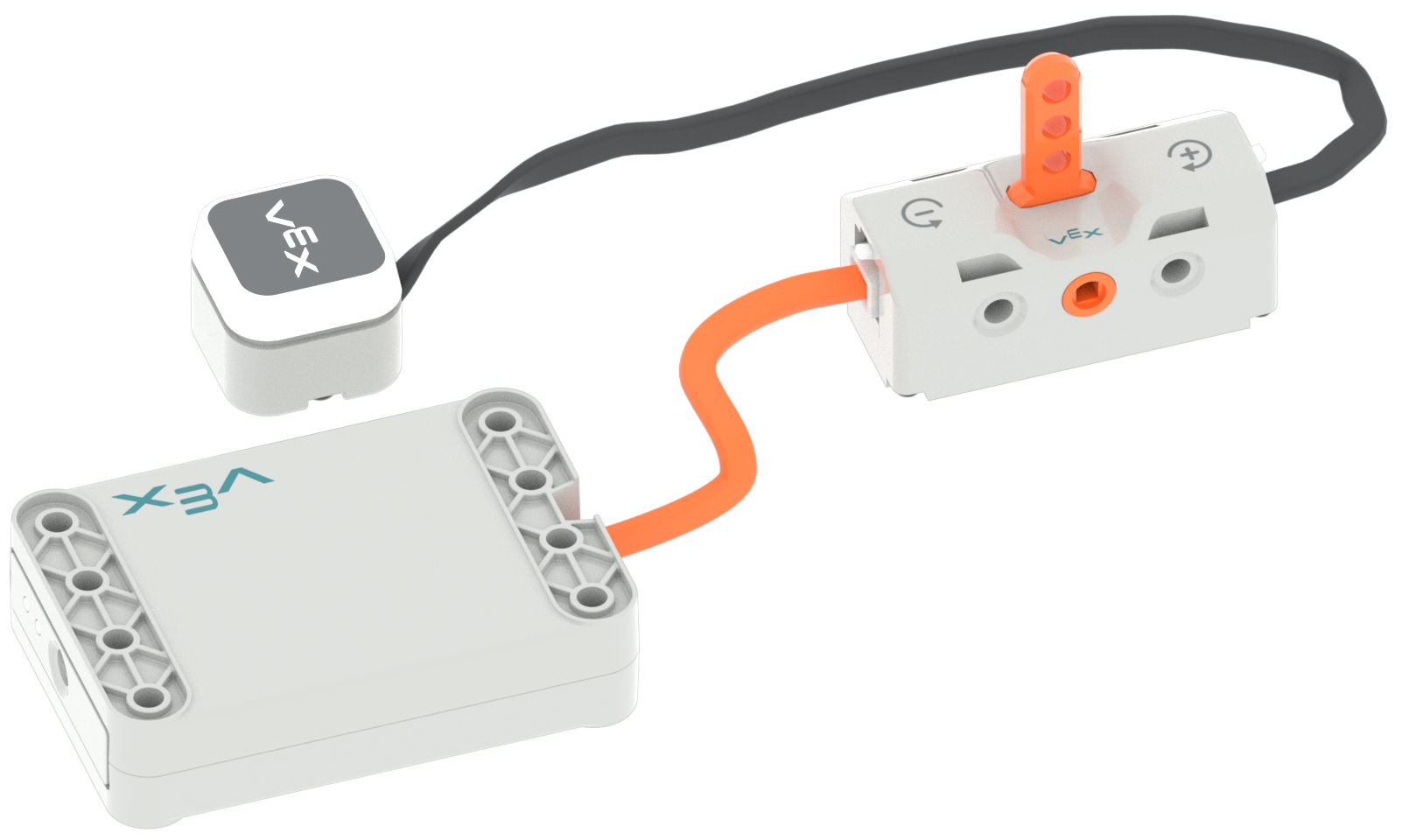

ഒരു LED ബമ്പർ കേബിളും ബാറ്ററി കേബിളും അതത് പോർട്ടുകളിൽ പ്ലഗ് ചെയ്‌തിരിക്കുന്ന ഒരു സ്വിച്ച് പീസിന്റെ ഡയഗ്രം.

സ്വിച്ച് ഉപയോഗിച്ച് LED ബമ്പർ നിയന്ത്രിക്കാൻ, LED ബമ്പർ ഉം ബാറ്ററി സ്വിച്ചുമായി ബന്ധിപ്പിച്ചിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.

LED ബമ്പറുമായി ബന്ധിപ്പിക്കുമ്പോൾ സ്വിച്ചിൽ മൂന്ന് ക്രമീകരണങ്ങളുണ്ട്.

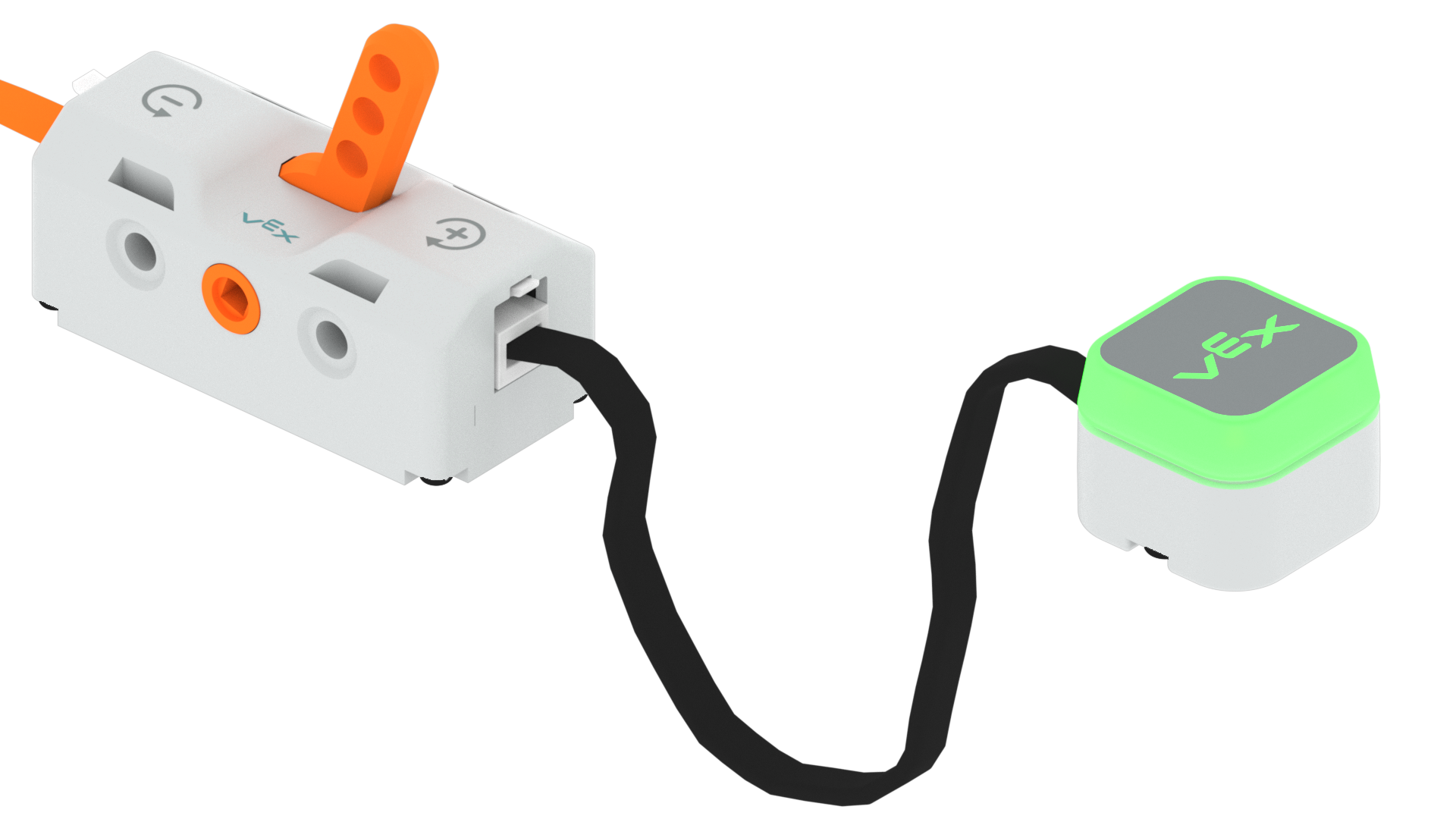

പ്ലസ് ചിഹ്നം ഉപയോഗിച്ച് അടയാളപ്പെടുത്തിയിരിക്കുന്ന ഫോർവേഡ് സെറ്റിംഗിലേക്ക് ലിവർ തിരിച്ചിരിക്കുന്ന സ്വിച്ച് പീസ്. ബന്ധിപ്പിച്ചിരിക്കുന്ന LED ബമ്പർ തിളങ്ങുന്ന പച്ച നിറത്തിലാണ്.

'+' : LED ബമ്പറിന്റെ നിറം പച്ചയായി സജ്ജമാക്കുന്നു.

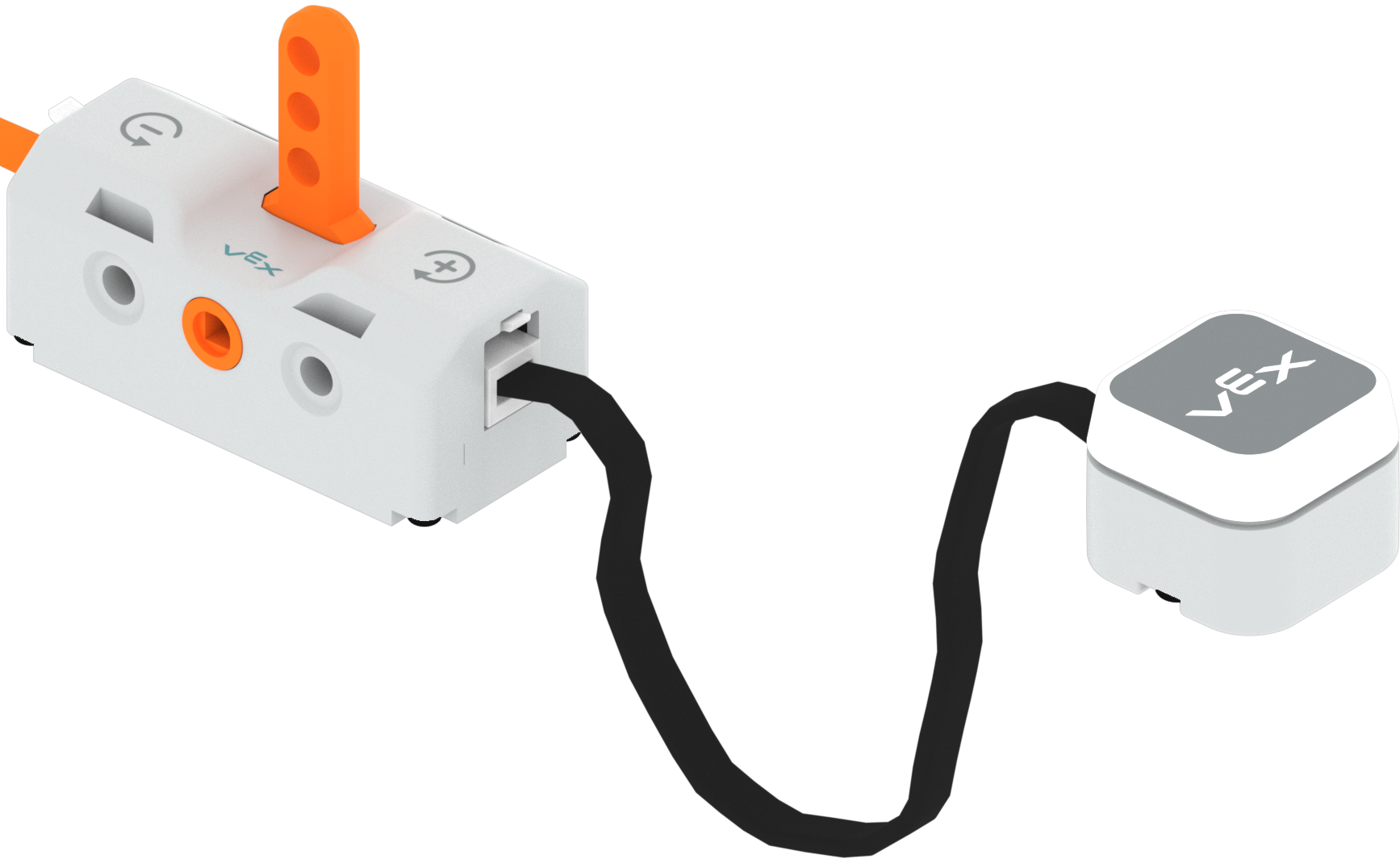

ലിവർ ഒരു ന്യൂട്രൽ സ്ഥാനത്തേക്ക് തിരിച്ച് നേരെ മുകളിലേക്ക് ചൂണ്ടിക്കൊണ്ട് സ്വിച്ച് പീസ്. ബന്ധിപ്പിച്ച LED ബമ്പർ ഓഫാക്കിയിരിക്കുന്നു.

ന്യൂട്രൽ: LED ബമ്പർ ഓഫാക്കുന്നു.

ലിവർ റിവേഴ്സ് സെറ്റിംഗിലേക്ക് തിരിച്ചിരിക്കുന്ന സ്വിച്ച് പീസ് ഒരു മൈനസ് ചിഹ്നത്താൽ അടയാളപ്പെടുത്തിയിരിക്കുന്നു. ബന്ധിപ്പിച്ച LED ബമ്പർ ചുവപ്പ് നിറത്തിൽ തിളങ്ങുന്നു.

'-' : LED ബമ്പറിന്റെ നിറം ചുവപ്പായി സജ്ജമാക്കുന്നു.
