ബ്ലൂടൂത്ത് വഴി കോഡിംഗിനായി V5 ബ്രെയിൻ കോൺഫിഗർ ചെയ്യുന്നു – VEX ലൈബ്രറി

ഒരു ഉപകരണത്തിൽ (ഐപാഡ് / ആൻഡ്രോയിഡ് ടാബ്‌ലെറ്റ് / ആമസോൺ ഫയർ ടാബ്‌ലെറ്റ്) VEXcode V5 ഉപയോഗിച്ച് പ്രവർത്തിക്കുമ്പോൾ, പ്രോജക്റ്റുകൾ ഡൗൺലോഡ് ചെയ്ത് പ്രവർത്തിപ്പിക്കുന്നതിന് നിങ്ങളുടെ ഉപകരണം VEX V5 റോബോട്ട് ബ്രെയിനുമായി എങ്ങനെ ബന്ധിപ്പിക്കണമെന്ന് മനസ്സിലാക്കേണ്ടത് പ്രധാനമാണ്.

V5 റോബോട്ട് ബ്രെയിൻ ഒരു ഉപകരണവുമായി എങ്ങനെ ബന്ധിപ്പിക്കാം

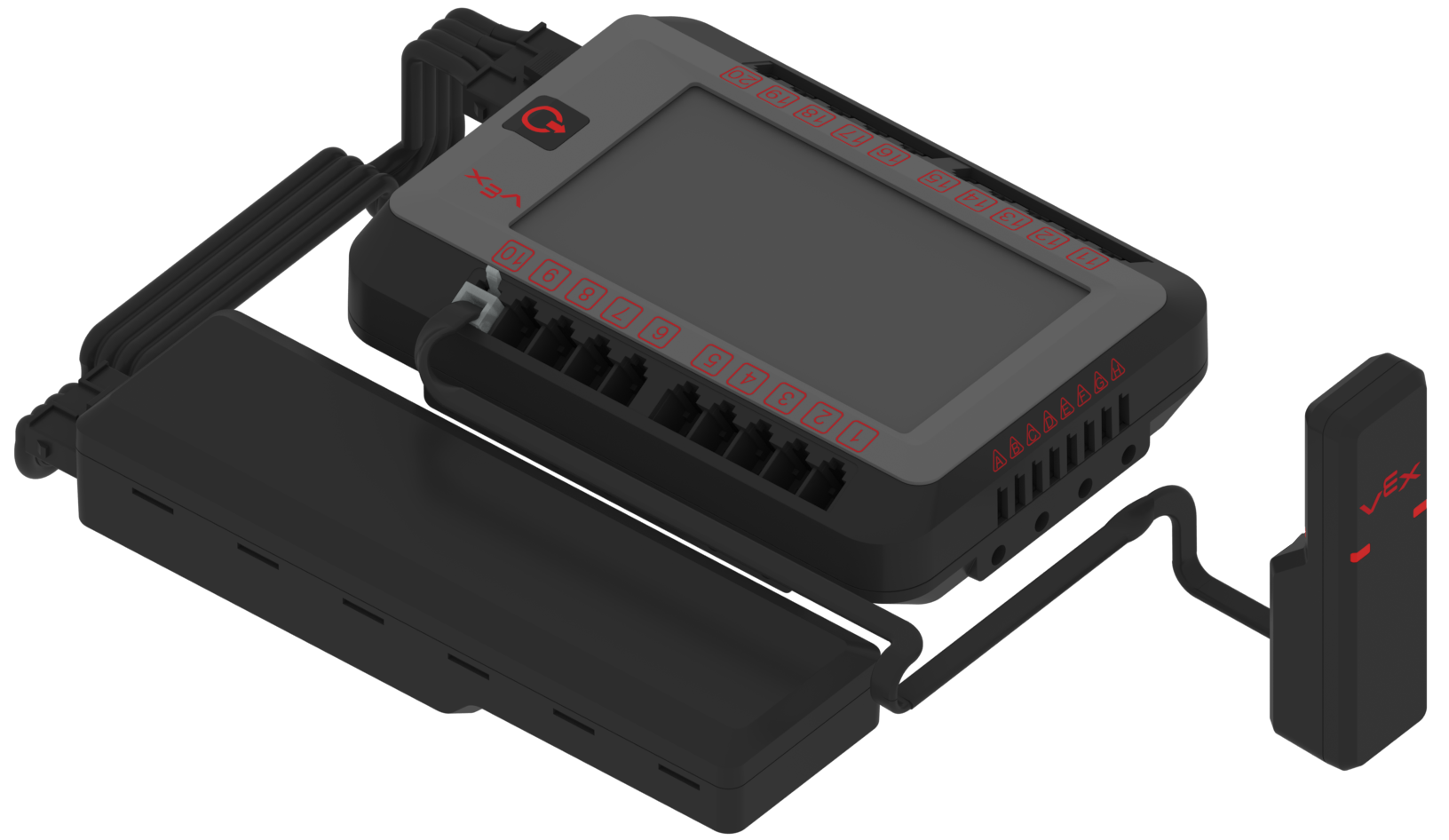

V5 റോബോട്ടിക് സിസ്റ്റത്തിനായുള്ള ബാറ്ററി കണക്ഷനും സ്പെസിഫിക്കേഷനുകളും കാണിക്കുന്ന VEX V5 ബ്രെയിൻ റേഡിയോ ബാറ്ററി ചിത്രം, ബാറ്ററി V5 ബ്രെയിനുമായി എങ്ങനെ ബന്ധിപ്പിക്കാമെന്ന് ചിത്രീകരിക്കുന്നു.

V5 റോബോട്ട് ബ്രെയിൻ ഒരു V5 ബാറ്ററിയുമായും V5 റേഡിയോയുമായും ബന്ധിപ്പിച്ചിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.

V5 സിസ്റ്റവുമായി ബന്ധിപ്പിക്കാൻ ഉപയോഗിക്കുന്ന V5 ബ്രെയിനിലെ പവർ ബട്ടണിന്റെ സ്ഥാനവും രൂപകൽപ്പനയും കാണിക്കുന്ന V5 ബ്രെയിൻ പവർ ബട്ടൺ ചിത്രീകരണം.

പവർ ബട്ടൺ അമർത്തി V5 റോബോട്ട് ബ്രെയിൻ ഓണാക്കുക.

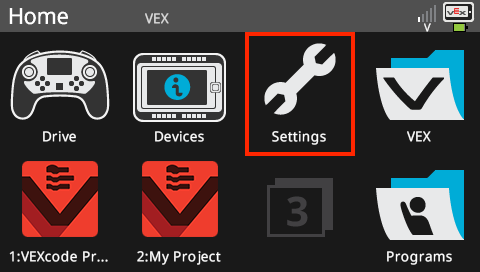

V5 ബ്രെയിനിലേക്ക് കണക്റ്റുചെയ്യുന്നതിനുള്ള ക്രമീകരണ ഇന്റർഫേസ്, ഉപയോക്തൃ മുൻഗണനകൾക്കായുള്ള ഓപ്ഷനുകളും കോൺഫിഗറേഷനുകളും വ്യക്തമായ ലേഔട്ടിൽ പ്രദർശിപ്പിക്കുന്നു.

റേഡിയോ തരം പരിശോധിക്കാൻ V5 റോബോട്ട് ബ്രെയിനിന്റെ സ്ക്രീനിൽ 'ക്രമീകരണങ്ങൾ' തിരഞ്ഞെടുക്കുക. കണക്ഷൻ വിജയകരമാകാൻ റേഡിയോ തരം ബ്ലൂടൂത്തിലേക്ക് സജ്ജമാക്കിയിരിക്കണം.

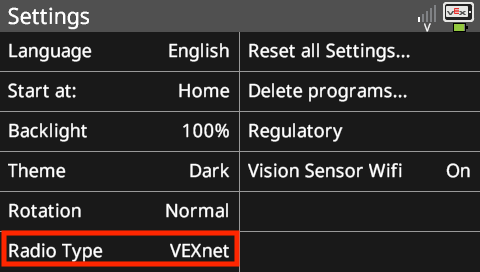

റോബോട്ടിക്സ് പ്രോജക്റ്റുകളിൽ ശരിയായ സംയോജനത്തിനുള്ള പോർട്ടുകളും സജ്ജീകരണവും ചിത്രീകരിക്കുന്ന, VEXnet റേഡിയോ തരം കണക്ഷനും VEX V5 തലച്ചോറും തമ്മിലുള്ള ഡയഗ്രം.

ക്രമീകരണ ഡയലോഗ് വിൻഡോ തുറക്കും. താഴെ ഇടത് മൂലയിൽ റേഡിയോ തരം നോക്കുക. റേഡിയോ തരം VEXnet ആയി സജ്ജീകരിച്ചിട്ടുണ്ടെങ്കിൽ, റേഡിയോ തരം ഏരിയ അമർത്തി ബ്ലൂടൂത്തിലേക്ക് മാറ്റുക.

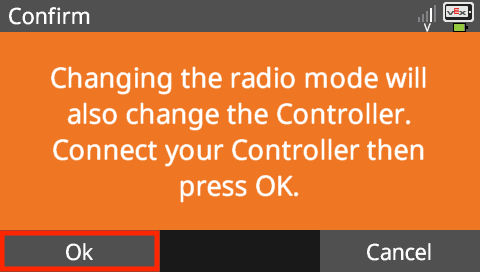

VEX V5 ബ്രെയിൻ കണക്ഷൻ പ്രക്രിയയിലെ മാറ്റങ്ങൾ സ്ഥിരീകരിക്കുന്നതിന് 'ശരി' എന്ന് ലേബൽ ചെയ്‌ത ബട്ടൺ, സജ്ജീകരണത്തിലെ അവസാന ഘട്ടം ചിത്രീകരിക്കുന്നു.

റേഡിയോ തരം മാറ്റുന്നത് സ്ഥിരീകരിക്കുന്നതിന് ഒരു പ്രോംപ്റ്റ് ദൃശ്യമാകും. മാറ്റം സ്ഥിരീകരിക്കാൻ 'ശരി' തിരഞ്ഞെടുക്കുക.

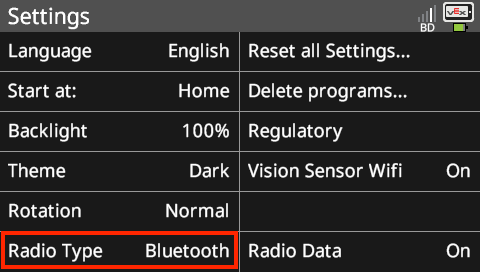

VEX V5 റോബോട്ടിക്സ് സിസ്റ്റത്തിനായുള്ള ബ്ലൂടൂത്ത് റേഡിയോ തരം, V5 ബ്രെയിനുമായി സംയോജിപ്പിക്കുന്നതിനുള്ള ഉപകരണത്തിന്റെ രൂപകൽപ്പനയും കണക്ഷൻ സവിശേഷതകളും ചിത്രീകരിക്കുന്നു.

റേഡിയോ തരം ഇപ്പോൾ ബ്ലൂടൂത്ത് വഴി ബന്ധിപ്പിച്ചിട്ടുണ്ടെന്ന് പ്രദർശിപ്പിക്കുന്നുണ്ടെന്ന് ഉറപ്പാക്കുക.

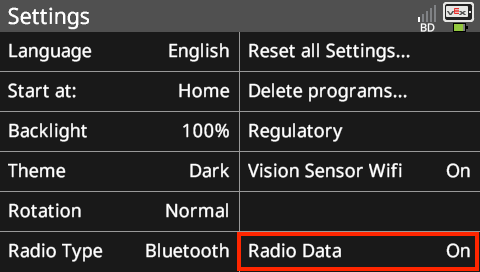

ആശയവിനിമയത്തിനായി തലച്ചോറിനെ ഒരു റേഡിയോ മൊഡ്യൂളുമായി എങ്ങനെ ബന്ധിപ്പിക്കാമെന്ന് ചിത്രീകരിക്കുന്ന ഒരു VEX V5 ബ്രെയിനിലെ റേഡിയോ ഡാറ്റ ക്രമീകരണങ്ങൾ കാണിക്കുന്ന ഡയഗ്രം.

റേഡിയോ ഡാറ്റ 'ഓൺ' ആയി സജ്ജീകരിച്ചിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.

നെറ്റ്‌വർക്ക് ക്രമീകരണങ്ങളും ഉപകരണ മാനേജ്‌മെന്റ് സവിശേഷതകളും ഉൾപ്പെടെ, തലച്ചോറിലേക്ക് കണക്റ്റുചെയ്യുന്നതിനുള്ള ഓപ്ഷനുകൾ കാണിക്കുന്ന VEX V5 ക്രമീകരണ ഇന്റർഫേസിന്റെ സ്‌ക്രീൻഷോട്ട്.

കണക്ഷൻ ഐക്കൺ പരിശോധിക്കുക. റേഡിയോ തരം ബ്ലൂടൂത്തിലേക്ക് സജ്ജമാക്കുകയും റേഡിയോ ഡാറ്റ ഓണാക്കുകയും ചെയ്‌താൽ, കണക്ഷൻ ഐക്കൺ 'BD' പ്രദർശിപ്പിക്കും.

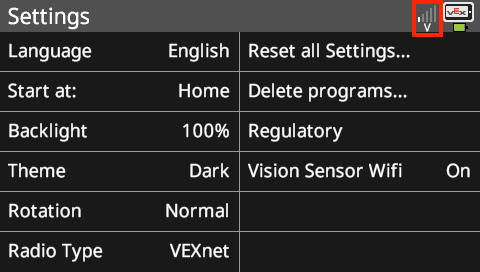

V5-നുള്ള സെറ്റിംഗ്സ് ഡയലോഗ് വിൻഡോ, കോൺഫിഗറേഷൻ സെറ്റിംഗുകളും കണക്ഷൻ സ്റ്റാറ്റസ് സൂചകങ്ങളും ഉൾപ്പെടെ, ബ്രെയിനിലേക്ക് കണക്റ്റുചെയ്യുന്നതിനുള്ള ഓപ്ഷനുകൾ പ്രദർശിപ്പിക്കുന്നു.

കുറിപ്പ്: റേഡിയോ തരം VEXnet ആയി സജ്ജീകരിച്ചിട്ടുണ്ടെങ്കിൽ, കണക്ഷൻ ഐക്കൺ 'V' പ്രദർശിപ്പിക്കും.

VEX റോബോട്ടിക്സ് V5 സിസ്റ്റങ്ങൾ പ്രോഗ്രാമിംഗ് ചെയ്യുന്നതിന് ഉപയോഗിക്കുന്ന സോഫ്റ്റ്‌വെയറിനെ പ്രതിനിധീകരിക്കുന്ന VEXcode V5 ഐക്കൺ, V5 വിഭാഗ വിവരണത്തിലെ 'കണക്ട് ടു ദി ബ്രെയിൻ' വിഭാഗത്തിൽ ഫീച്ചർ ചെയ്‌തിരിക്കുന്നു.

നിങ്ങളുടെ ഉപകരണത്തിൽ VEXcode V5 സമാരംഭിക്കുക.

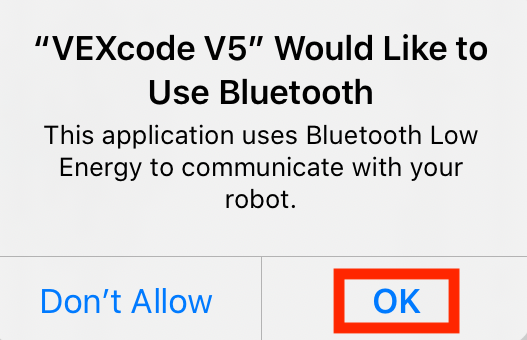

റോബോട്ടിനും ബ്രെയിൻ യൂണിറ്റിനും ഇടയിൽ ഒരു ബന്ധം സ്ഥാപിക്കുന്നതിന് ആവശ്യമായ ഘടകങ്ങളും സജ്ജീകരണവും ചിത്രീകരിക്കുന്ന, VEX V5 ബ്രെയിനിലേക്കുള്ള കണക്ഷൻ പ്രക്രിയ കാണിക്കുന്ന ചിത്രം.

VEXcode V5 സമാരംഭിക്കുമ്പോൾ, ബ്ലൂടൂത്ത് ഉപയോഗം പരിശോധിക്കാൻ ആവശ്യപ്പെടുന്ന ഒരു പ്രോംപ്റ്റ് നിങ്ങൾക്ക് ലഭിച്ചേക്കാം. 'ശരി' തിരഞ്ഞെടുക്കുക.

കുറിപ്പ്: ബ്ലൂടൂത്ത് അനുവദിക്കുന്നതിനുള്ള ഒരു നിർദ്ദേശം ലഭിക്കുന്നില്ലെങ്കിൽ, അത് ഓണാണെന്ന് ഉറപ്പാക്കാൻ നിങ്ങളുടെ ഉപകരണത്തിലെ ബ്ലൂടൂത്ത് ക്രമീകരണങ്ങൾ പരിശോധിക്കുക.

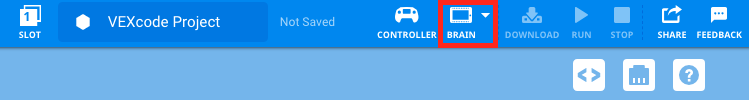

VEX V5 ബ്രെയിനിലേക്കുള്ള കണക്ഷനെ പ്രതിനിധീകരിക്കുന്ന ഐക്കൺ, പ്രോഗ്രാമിംഗിനും നിയന്ത്രണത്തിനുമായി ഉപകരണങ്ങൾ ബന്ധിപ്പിക്കുന്ന പ്രക്രിയ ചിത്രീകരിക്കുന്നു.

ടൂൾബാറിലെ 'ബ്രെയിൻ' ഐക്കൺ തിരഞ്ഞെടുക്കുക.

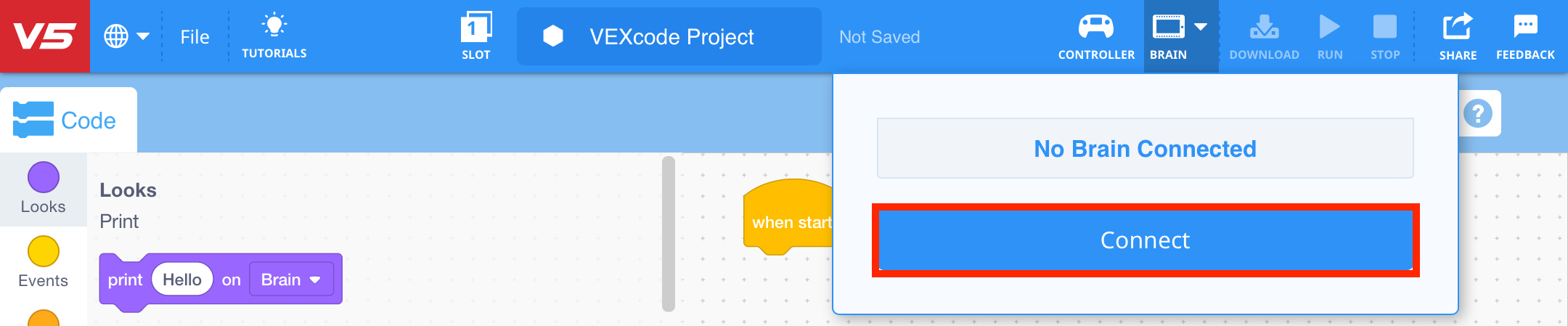

V5 റോബോട്ടിക്സിന്റെ പശ്ചാത്തലത്തിൽ വ്യക്തമായ ധാരണയ്ക്കായി, ലേബൽ ചെയ്ത കണക്ഷനുകൾ ഉപയോഗിച്ച്, മോട്ടോറുകളും സെൻസറുകളും ഉൾപ്പെടെയുള്ള വിവിധ ഘടകങ്ങളുമായി VEX V5 ബ്രെയിൻ എങ്ങനെ ബന്ധിപ്പിക്കാമെന്ന് ചിത്രീകരിക്കുന്ന ഡയഗ്രം.

ലഭ്യമായ V5 റോബോട്ട് തലച്ചോറുകളുടെ ഒരു ലിസ്റ്റ് ദൃശ്യമാകും. നിങ്ങൾ ബന്ധിപ്പിക്കാൻ ആഗ്രഹിക്കുന്ന തലച്ചോറിന്റെ പേര് തിരഞ്ഞെടുക്കുക.

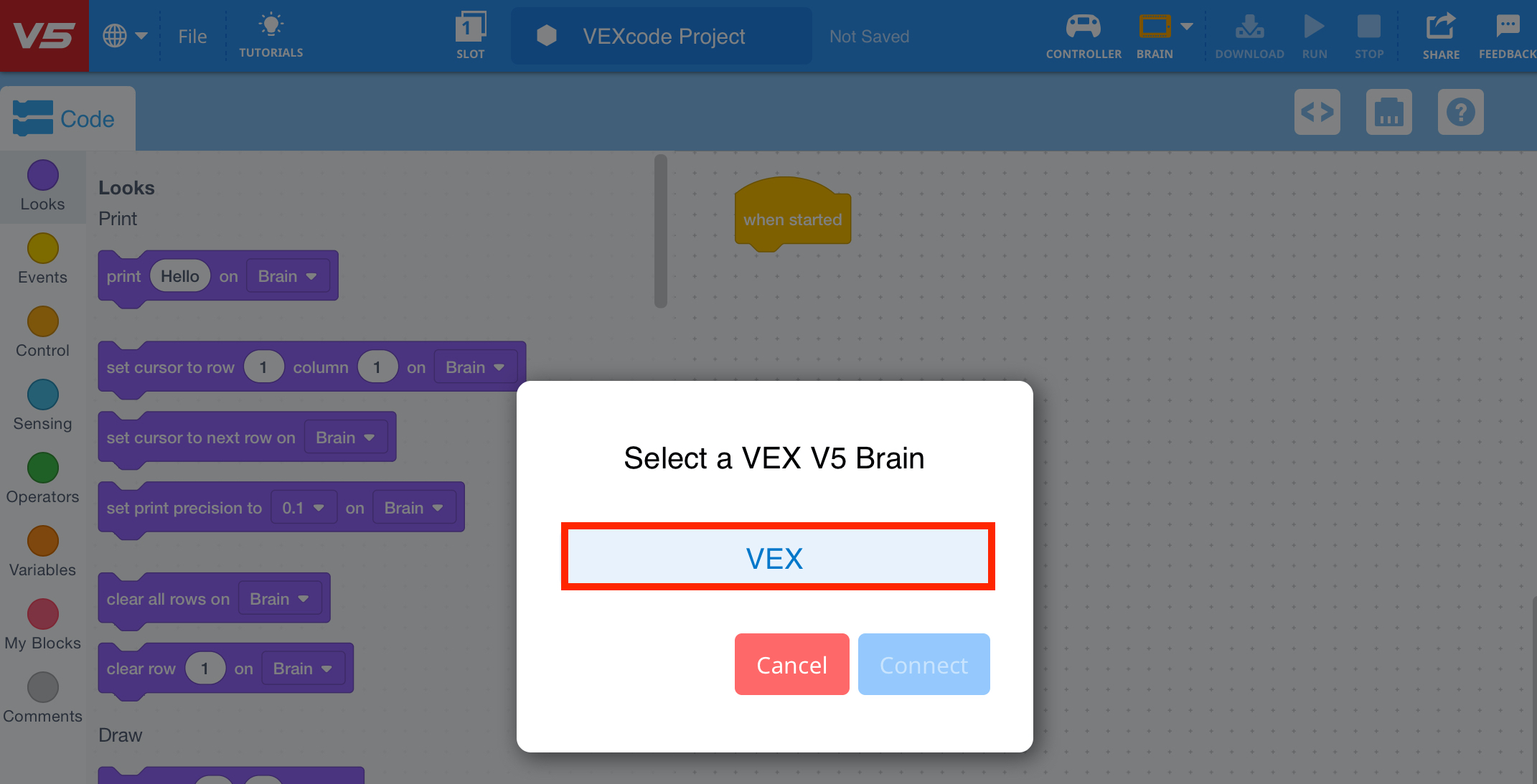

VEX V5 ബ്രെയിനിലേക്ക് എങ്ങനെ ബന്ധിപ്പിക്കാമെന്ന് ചിത്രീകരിക്കുന്ന ഡയഗ്രം, സെൻസറുകൾക്കും മോട്ടോറുകൾക്കുമുള്ള ലേബൽ ചെയ്ത പോർട്ടുകളും കണക്ഷനുകളും ഫീച്ചർ ചെയ്യുന്നു.

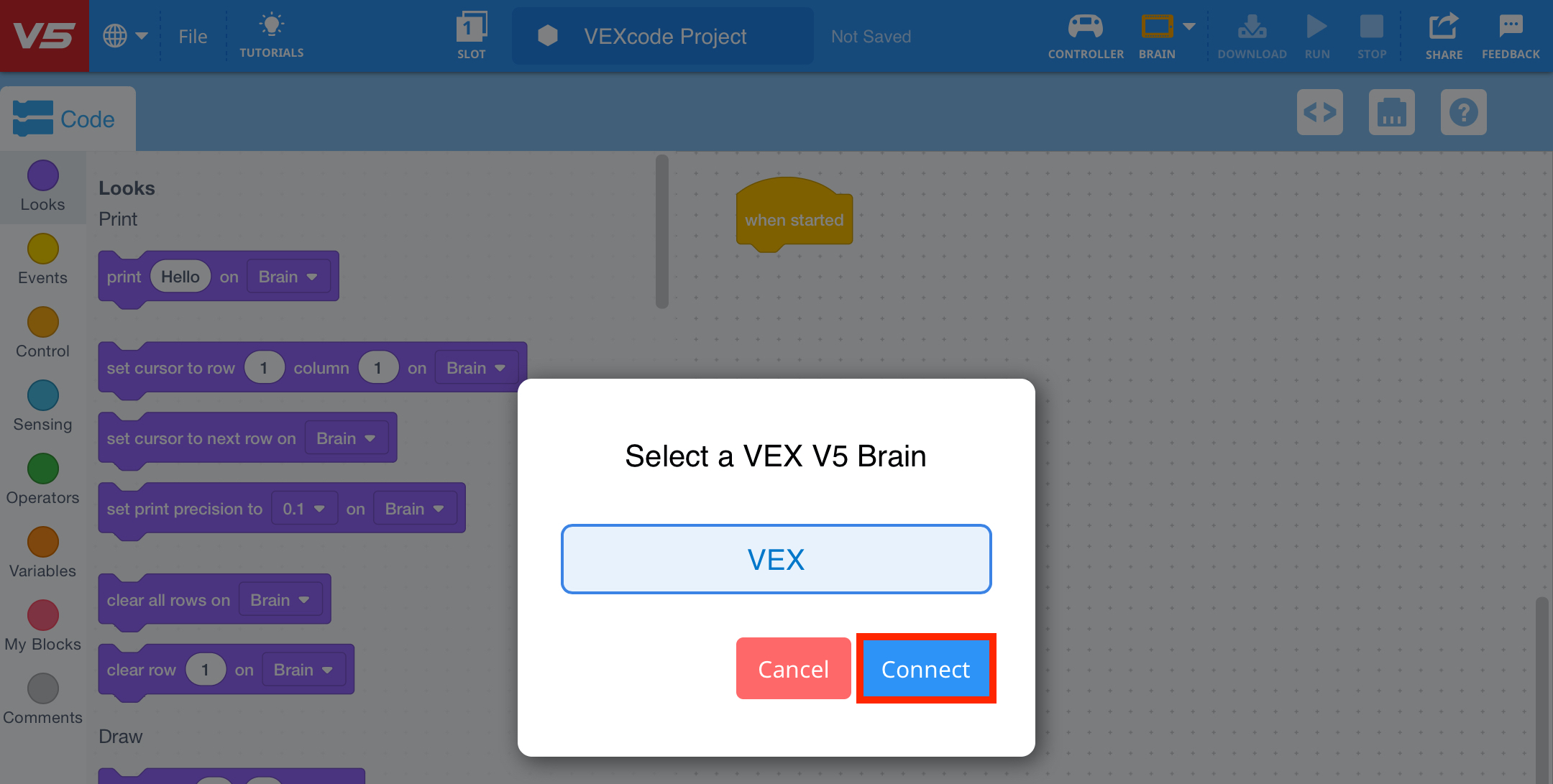

ഒരു ബ്രെയിൻ തിരഞ്ഞെടുത്തുകഴിഞ്ഞാൽ, 'കണക്റ്റ്' തിരഞ്ഞെടുക്കുക.

റോബോട്ടിക്സ് സജ്ജീകരണത്തിലെ വിവിധ ഘടകങ്ങൾക്കായുള്ള ലേബൽ ചെയ്ത പോർട്ടുകളും കണക്ഷനുകളും ഉൾക്കൊള്ളുന്ന, VEX V5 തലച്ചോറിലേക്ക് എങ്ങനെ ബന്ധിപ്പിക്കാമെന്ന് കാണിക്കുന്ന ചിത്രീകരണം.

തലച്ചോറിന്റെ സ്ക്രീനിൽ ദൃശ്യമാകുന്ന റേഡിയോ കണക്ഷൻ കോഡ് കാണുക.

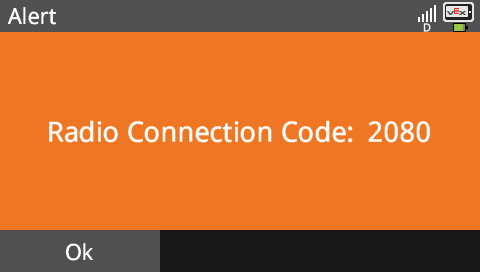

VEX V5-ൽ നിന്നുള്ള റേഡിയോ കണക്ഷൻ കോഡ് സ്ക്രീനിന്റെ സ്ക്രീൻഷോട്ട്, കണക്ഷൻ ഓപ്ഷനുകളും തലച്ചോറുമായി ബന്ധിപ്പിക്കുന്നതിനുള്ള ക്രമീകരണങ്ങളും കാണിക്കുന്നു, ഒരു റേഡിയോ കണക്ഷൻ സ്ഥാപിക്കുന്ന പ്രക്രിയ ചിത്രീകരിക്കുന്നു.

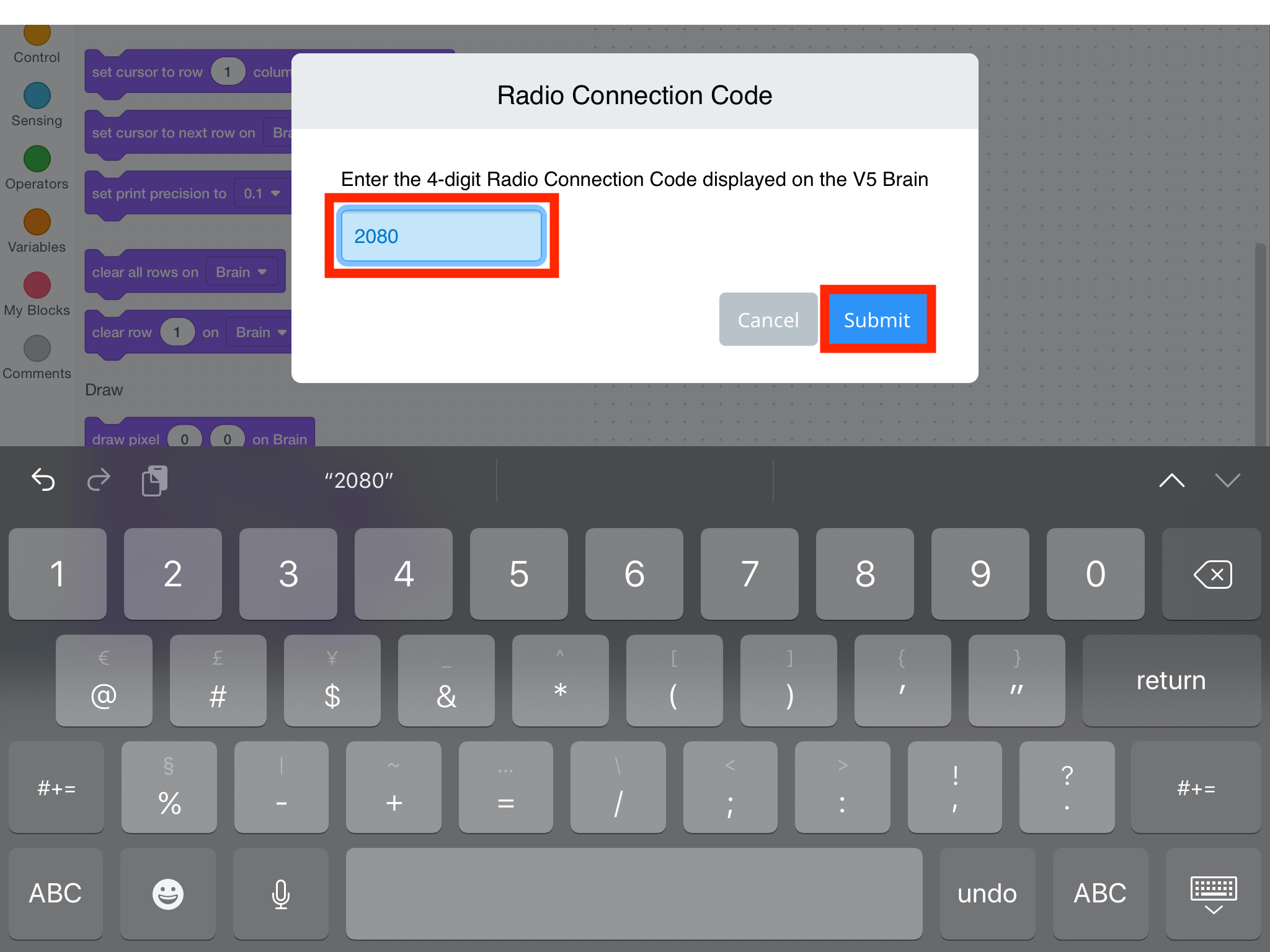

V5 ബ്രെയിൻ സ്ക്രീനിൽ നിന്ന് റേഡിയോ കണക്ഷൻ കോഡ് നൽകുക, തുടർന്ന് 'സമർപ്പിക്കുക' തിരഞ്ഞെടുക്കുക.

V5 റോബോട്ടുകൾക്കായി ഒരു റേഡിയോ കണക്ഷൻ കോഡ് സമർപ്പിക്കുന്ന പ്രക്രിയ കാണിക്കുന്ന ചിത്രം, മസ്തിഷ്ക ഘടകത്തിലേക്കുള്ള കണക്ഷൻ ഘട്ടങ്ങൾ ചിത്രീകരിക്കുന്നു.

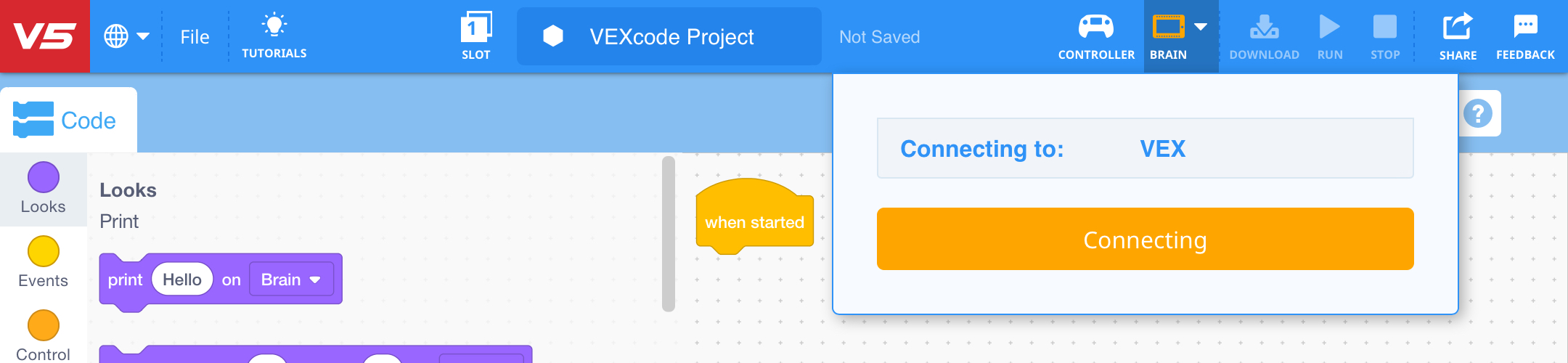

ബ്രെയിൻ കണക്റ്റ് ചെയ്യുമ്പോൾ ബ്രെയിൻ ഐക്കൺ ഓറഞ്ച് നിറമാകുകയും 'കണക്റ്റുചെയ്യുന്നു:' എന്ന സന്ദേശം ദൃശ്യമാകുകയും ചെയ്യും.

V5 ബ്രെയിനുമായി ബന്ധിപ്പിക്കുന്ന പ്രക്രിയ ചിത്രീകരിക്കുന്ന ഡയഗ്രം, സജ്ജീകരണ പ്രക്രിയയിൽ വ്യക്തതയ്ക്കായി ലേബൽ ചെയ്ത ഘടകങ്ങളും കണക്ഷനുകളും ഉൾപ്പെടുത്തിയിരിക്കുന്നു.

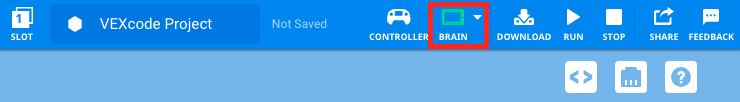

ബ്രെയിൻ ബന്ധിപ്പിച്ചുകഴിഞ്ഞാൽ, ഐക്കൺ പച്ചയായി മാറും.

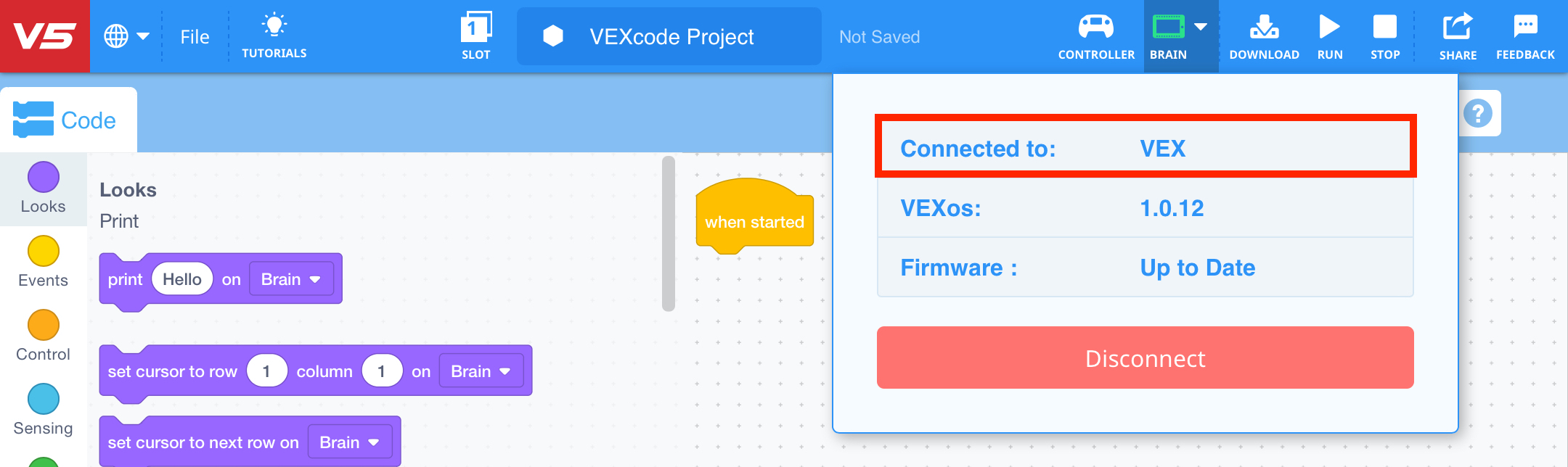

V5 വിഭാഗ വിവരണവും തലച്ചോറുമായി ബന്ധിപ്പിക്കുന്നതിനെക്കുറിച്ചുള്ള വിഭാഗവുമായി ബന്ധപ്പെട്ട, കണക്റ്റിവിറ്റിയെയും പ്രവർത്തനക്ഷമതയെയും പ്രതീകപ്പെടുത്തുന്ന ഒരു പച്ച റോബോട്ട് തലച്ചോറിന്റെ ചിത്രീകരണം.

വിൻഡോയിലെ സന്ദേശം 'Connected to:' എന്ന് പറയും, ഉപകരണവുമായി ബന്ധിപ്പിച്ചിരിക്കുന്ന V5 ബ്രെയിനിന്റെ പേര് പട്ടികപ്പെടുത്തും.

VEX V5 ഘടകങ്ങൾ തലച്ചോറുമായി എങ്ങനെ ബന്ധിപ്പിക്കാമെന്ന് കാണിക്കുന്ന ഡയഗ്രം, ശരിയായ സജ്ജീകരണത്തിനായി പോർട്ടുകളും കണക്ഷനുകളും ചിത്രീകരിക്കുന്നു.

കുറിപ്പ്: V5 റോബോട്ട് ബ്രെയിൻ ഉപകരണവുമായി ബന്ധിപ്പിക്കുമ്പോൾ, കണക്ഷൻ ഐക്കൺ ബ്രെയിൻ സ്ക്രീനിന്റെ മുകളിൽ വലത് കോണിൽ 'D' പ്രദർശിപ്പിക്കും.

ഫലപ്രദമായ സജ്ജീകരണത്തിനും സംയോജനത്തിനുമായി പ്രധാന ഘടകങ്ങളെയും അവയുടെ ബന്ധങ്ങളെയും എടുത്തുകാണിച്ചുകൊണ്ട്, V5 സിസ്റ്റത്തിലെ തലച്ചോറിലേക്കുള്ള കണക്ഷൻ പ്രക്രിയ ചിത്രീകരിക്കുന്ന ഡയഗ്രം.

ഒരു തലച്ചോറിൽ നിന്ന് വിച്ഛേദിക്കാൻ, 'ഡിസ്‌കണക്റ്റ് ചെയ്യുക' തിരഞ്ഞെടുക്കുക.

കുറിപ്പ്: നിങ്ങൾ എല്ലാ ഘട്ടങ്ങളും പാലിച്ചിട്ടും കണക്ഷൻ ഇപ്പോഴും പ്രവർത്തിക്കുന്നില്ലെങ്കിൽ, അത് ഓണാണെന്ന് ഉറപ്പാക്കാൻ നിങ്ങളുടെ ഉപകരണത്തിലെ ബ്ലൂടൂത്ത് ക്രമീകരണങ്ങൾ പരിശോധിക്കുക.

മത്സര ടീമുകൾക്കുള്ള കുറിപ്പ്: ഫീൽഡ് കൺട്രോൾ സിസ്റ്റം VEXnet റേഡിയോയിൽ മാത്രമേ പ്രവർത്തിക്കൂ. പ്രോഗ്രാമിംഗ് ആവശ്യങ്ങൾക്കായി റേഡിയോ ബ്ലൂടൂത്തിലേക്ക് മാറ്റിയിട്ടുണ്ടെങ്കിൽ, മൈതാനത്ത് മത്സരിക്കുന്നതിന് മുമ്പ് അത് തിരികെ മാറ്റേണ്ടതുണ്ട്.
