The VEX Visual Studio Code Extension has replaced VEXcode Pro V5, which is now end-of-life.

VEXcode Blocks and VEXcode Text remain actively developed and supported for all VEX platforms.

VEXcode Pro V5 ഉപയോഗിച്ച് പ്രോഗ്രാം ചെയ്യാൻ ആരംഭിക്കുമ്പോൾ, ഒരു ഡ്രൈവ്‌ട്രെയിൻ കോൺഫിഗർ ചെയ്യുന്നതുവരെ ഡ്രൈവ്, ടേൺ കമാൻഡുകൾ കമാൻഡ് റഫറൻസിൽ ദൃശ്യമാകില്ല.

ഒരു പ്രോജക്റ്റിന് ഒരു ഡ്രൈവ്‌ട്രെയിൻ മാത്രമേ കോൺഫിഗർ ചെയ്യാൻ കഴിയൂ.

നിങ്ങൾ ഒരു ഗൈറോ സെൻസർ ഉപയോഗിച്ച് ഒരു ഡ്രൈവ്‌ട്രെയിൻ കോൺഫിഗർ ചെയ്യുകയാണെങ്കിൽ, ഇവിടെ ക്ലിക്ക് ചെയ്യുക.

ഒരു ഡ്രൈവ്ട്രെയിൻ ചേർക്കുന്നു

V5 വിഭാഗത്തിനായുള്ള റോബോട്ട് കോൺഫിഗറേഷൻ ചിത്രീകരിക്കുന്ന ഡയഗ്രം, മോട്ടോറുകൾ, സെൻസറുകൾ, ഘടനാപരമായ ഘടകങ്ങൾ എന്നിവയുൾപ്പെടെ വിവിധ ഘടകങ്ങളും അവയുടെ കണക്ഷനുകളും കാണിക്കുന്നു.

ഒരു ഡ്രൈവ്‌ട്രെയിൻ കോൺഫിഗർ ചെയ്യുന്നതിന്, റോബോട്ട് കോൺഫിഗറേഷൻ വിൻഡോ തുറക്കുന്നതിന് റോബോട്ട് കോൺഫിഗറേഷൻ ബട്ടൺ തിരഞ്ഞെടുക്കുക. റോബോട്ട് കോൺഫിഗറേഷൻ വിൻഡോ ഉപയോഗിക്കുന്നതിന് ഒരു പ്രോജക്റ്റ് തുറന്നിരിക്കണം.

റോബോട്ടിക് ആപ്ലിക്കേഷനുകളിൽ ഒപ്റ്റിമൽ പ്രകടനത്തിനായി വിവിധ ഘടകങ്ങളും അവയുടെ ക്രമീകരണവും കാണിക്കുന്ന, V5 വിഭാഗത്തിനായുള്ള റോബോട്ട് കോൺഫിഗറേഷൻ ചിത്രീകരിക്കുന്ന ഡയഗ്രം.

"ഒരു ഉപകരണം ചേർക്കുക" തിരഞ്ഞെടുക്കുക.

റോബോട്ടിക് ആപ്ലിക്കേഷനുകളിൽ ഒപ്റ്റിമൽ പ്രകടനത്തിനായി വിവിധ ഘടകങ്ങളും അവയുടെ ക്രമീകരണവും പ്രദർശിപ്പിക്കുന്ന ഒരു V5 റോബോട്ടിന്റെ കോൺഫിഗറേഷൻ ചിത്രീകരിക്കുന്ന ഡയഗ്രം.

"ഡ്രൈവ്ട്രെയിൻ" തിരഞ്ഞെടുക്കുക.

V5-നുള്ള റോബോട്ട് കോൺഫിഗറേഷൻ ചിത്രീകരിക്കുന്ന ഡയഗ്രം, സിസ്റ്റത്തിനുള്ളിലെ വിവിധ ഘടകങ്ങളും അവയുടെ ക്രമീകരണവും പ്രദർശിപ്പിക്കുന്നു, V5 വിഭാഗ വിവരണ വിഭാഗവുമായി ബന്ധപ്പെട്ടത്.

VEX V5 ബ്രെയിനിൽ ഇടത് മോട്ടോറും വലത് മോട്ടോറും ഏത് പോർട്ടിലാണ് ഘടിപ്പിച്ചിരിക്കുന്നതെന്ന് തിരഞ്ഞെടുക്കുക. മറ്റ് ഉപകരണങ്ങൾക്കായി ഇതിനകം കോൺഫിഗർ ചെയ്‌തിരിക്കുന്ന പോർട്ടുകൾ ലഭ്യമാകില്ല.

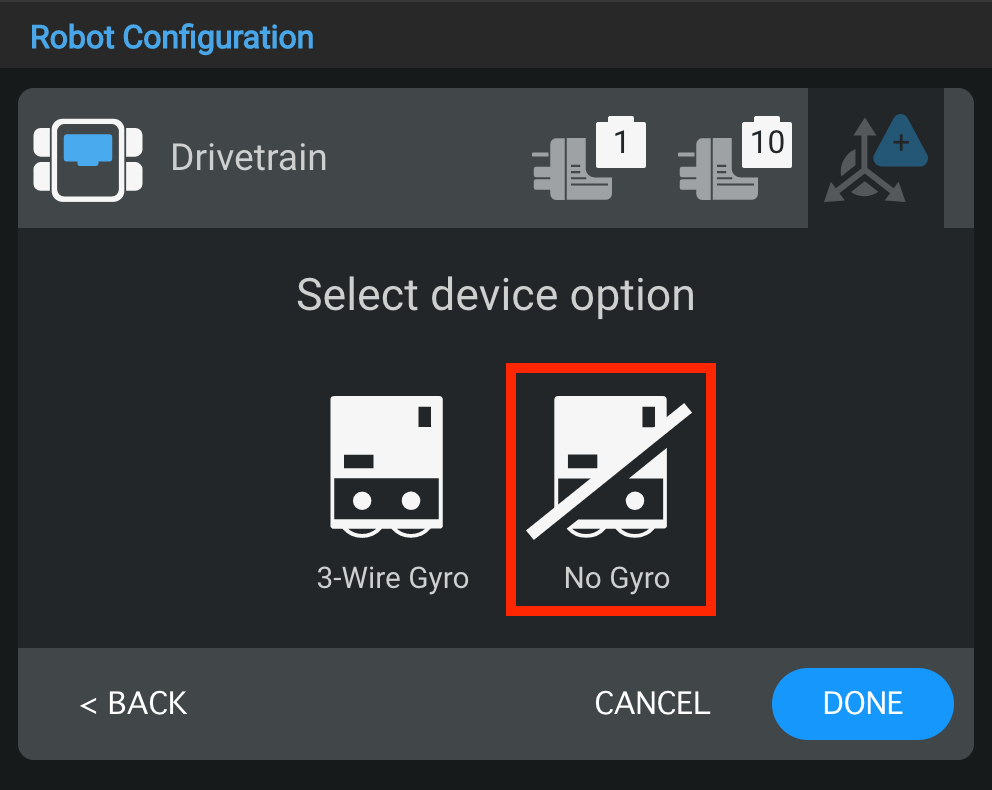

V5-നുള്ള റോബോട്ട് കോൺഫിഗറേഷൻ ചിത്രീകരിക്കുന്ന ഡയഗ്രം, സിസ്റ്റത്തിനുള്ളിലെ പ്രധാന ഘടകങ്ങളും അവയുടെ ക്രമീകരണവും കാണിക്കുന്നു.

ഗൈറോ ഓഫാക്കാൻ "ഗൈറോ വേണ്ട" തിരഞ്ഞെടുക്കുക.

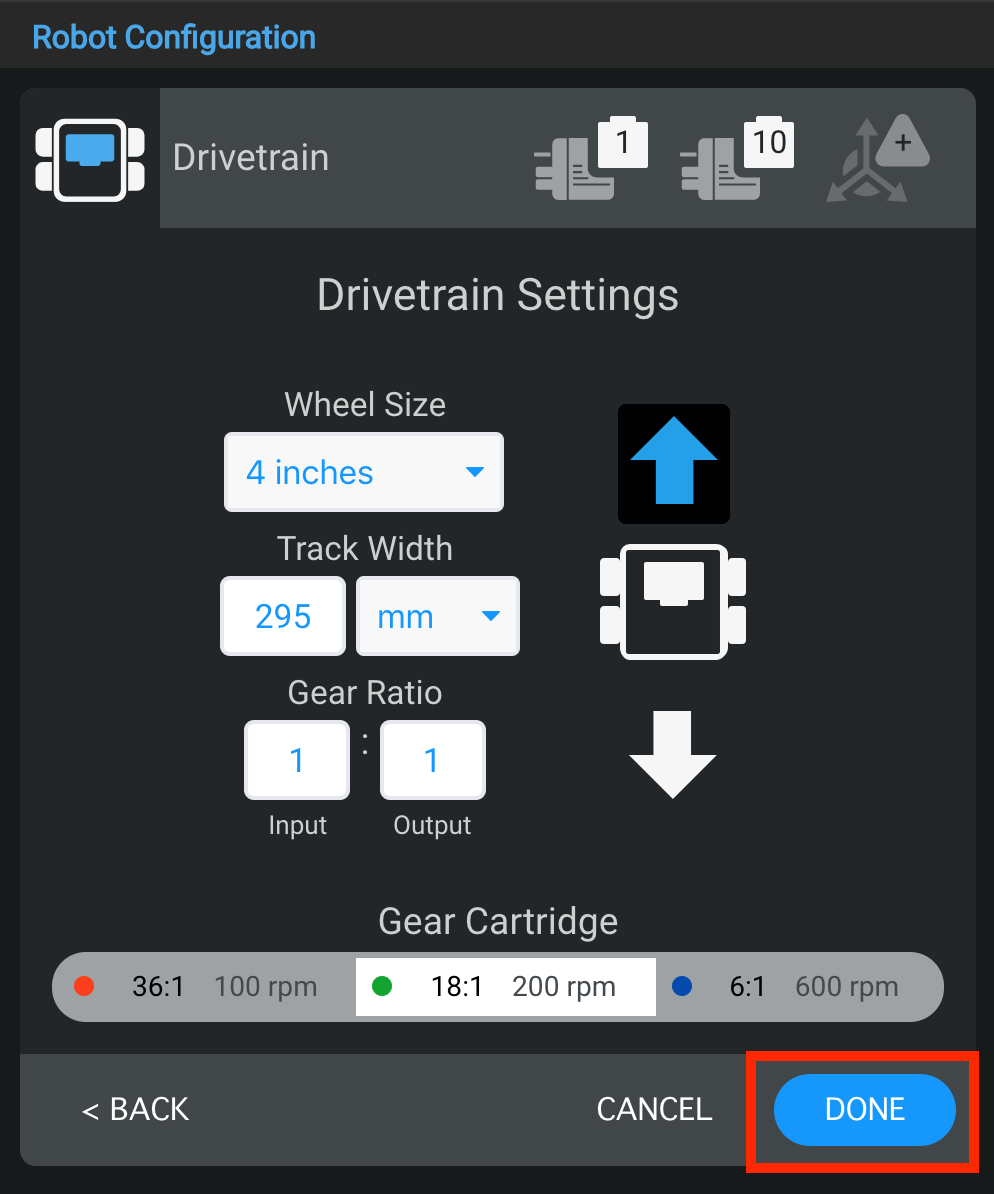

V5 വിഭാഗത്തിനായുള്ള റോബോട്ട് കോൺഫിഗറേഷൻ ചിത്രീകരിക്കുന്ന ഡയഗ്രം, റോബോട്ട് സിസ്റ്റത്തിനുള്ളിലെ വിവിധ ഘടകങ്ങളും അവയുടെ ക്രമീകരണവും പ്രദർശിപ്പിക്കുന്നു.

ഡ്രൈവ്‌ട്രെയിൻ കോൺഫിഗർ ചെയ്‌തുകഴിഞ്ഞാൽ, ഉപകരണം കോൺഫിഗറേഷനിലേക്ക് സമർപ്പിക്കാൻ "പൂർത്തിയായി" അല്ലെങ്കിൽ റോബോട്ട് കോൺഫിഗറേഷൻ വിൻഡോയിലേക്ക് തിരികെ പോകാൻ "റദ്ദാക്കുക" തിരഞ്ഞെടുക്കുക.

കുറിപ്പ്: “റദ്ദാക്കുക” തിരഞ്ഞെടുക്കുന്നത് നിങ്ങൾ ഉപകരണത്തിൽ വരുത്തിയ എല്ലാ മാറ്റങ്ങളും പഴയപടിയാക്കും, കൂടാതെ കോൺഫിഗറേഷന്റെ ഭാഗമാകില്ല.

കുറിപ്പ്: നിങ്ങൾ ഒരു VEX V5 Clawbot അല്ലെങ്കിൽ Speedbot-നായി ഡ്രൈവ്‌ട്രെയിൻ കോൺഫിഗർ ചെയ്യുന്നില്ലെങ്കിൽ, താഴെയുള്ള അധിക ഓപ്ഷനുകൾ കാണുക.

ഒരു ഡ്രൈവ്‌ട്രെയിനിന്റെ പോർട്ട് നമ്പറുകൾ മാറ്റുന്നു

റോബോട്ട് കോൺഫിഗ് വിഭാഗത്തിലെ V5 കാറ്റഗറി വിവരണവുമായി ബന്ധപ്പെട്ട, വിവിധ ഘടകങ്ങളും അവയുടെ കണക്ഷനുകളും പ്രദർശിപ്പിക്കുന്ന, ഒരു V5 റോബോട്ടിന്റെ കോൺഫിഗറേഷൻ ചിത്രീകരിക്കുന്ന ഡയഗ്രം.

ഡ്രൈവ്‌ട്രെയിൻ ക്രമീകരണ വിൻഡോയുടെ മുകളിൽ വലത് കോണിലുള്ള ഉപകരണത്തിന്റെ പ്ലഗ് ഐക്കൺ തിരഞ്ഞെടുത്ത്, ഡ്രൈവ്‌ട്രെയിനിലെ ലെഫ്റ്റ് മോട്ടോറിന്റെയോ റൈറ്റ് മോട്ടോറിന്റെയോ പോർട്ട് നമ്പർ നിങ്ങൾക്ക് മാറ്റാൻ കഴിയും.

പോർട്ട് സെലക്ഷൻ വിൻഡോയിൽ മറ്റൊരു പോർട്ട് തിരഞ്ഞെടുക്കുക, പോർട്ട് നമ്പർ നീലയായി മാറും. തുടർന്ന് മാറ്റം സമർപ്പിക്കാൻ "പൂർത്തിയായി" തിരഞ്ഞെടുക്കുക.

ഒരു ഡ്രൈവ്‌ട്രെയിനിന്റെ വീൽ വലുപ്പം മാറ്റുന്നു

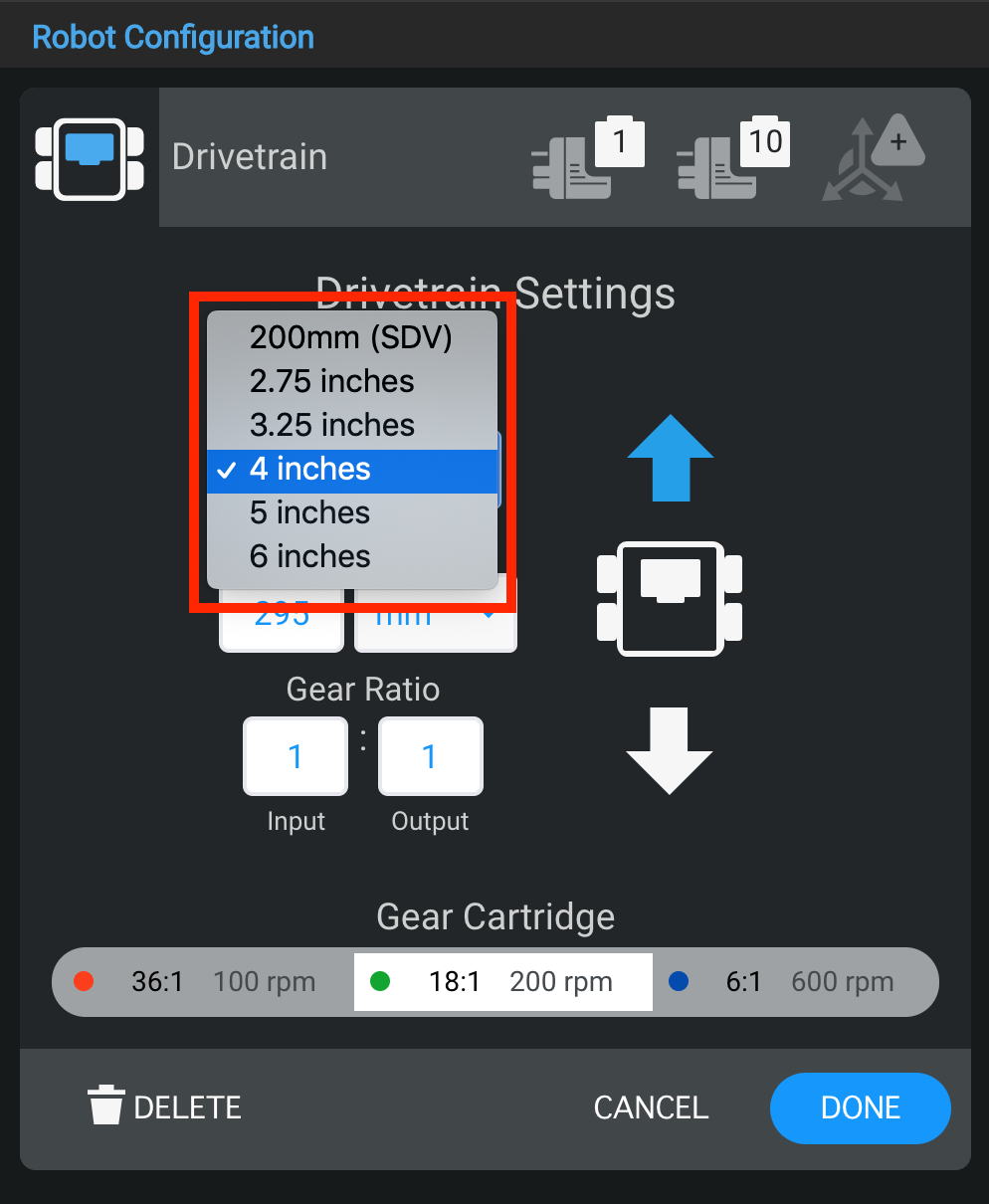

V5 വിഭാഗ വിവരണവുമായി ബന്ധപ്പെട്ട, വിവിധ ഘടകങ്ങളും അവയുടെ കണക്ഷനുകളും പ്രദർശിപ്പിക്കുന്ന, V5-നുള്ള റോബോട്ട് കോൺഫിഗറേഷൻ ചിത്രീകരിക്കുന്ന ഡയഗ്രം.

"വീൽ സൈസ്" എന്നതിന് കീഴിലുള്ള ഡ്രോപ്പ് ഡൗൺ മെനു തിരഞ്ഞെടുത്ത് ഡ്രൈവ്‌ട്രെയിനിനായുള്ള വീൽ സൈസ് നിങ്ങൾക്ക് മാറ്റാം.

കുറിപ്പ്: VEX V5 Clawbot, Speedbot എന്നിവയ്ക്കാണ് ഡിഫോൾട്ട് മൂല്യങ്ങൾ. നിങ്ങൾ ക്ലോബോട്ട് അല്ലെങ്കിൽ സ്പീഡ്ബോട്ട് ഉപയോഗിക്കുകയാണെങ്കിൽ, മൂല്യങ്ങൾ മാറ്റേണ്ടതില്ല.

ഒരു ഡ്രൈവ്‌ട്രെയിനിന്റെ ട്രാക്ക് വീതി മാറ്റുന്നു

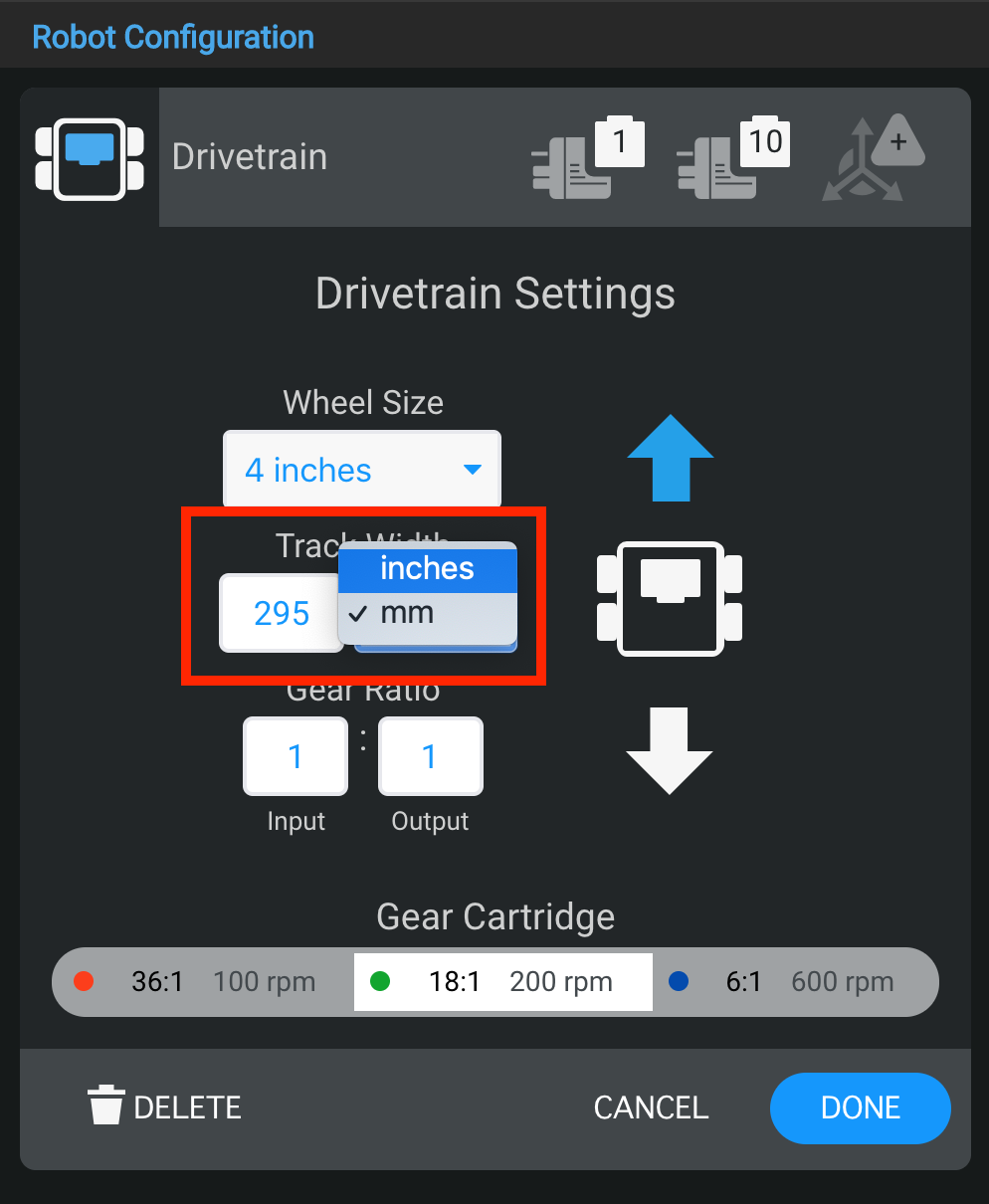

റോബോട്ടിന്റെ സജ്ജീകരണവും പ്രവർത്തനക്ഷമതയും മനസ്സിലാക്കാൻ സഹായിക്കുന്നതിന് മോട്ടോറുകൾ, സെൻസറുകൾ, ഘടനാപരമായ ഘടകങ്ങൾ തുടങ്ങിയ ലേബൽ ചെയ്ത ഘടകങ്ങൾ ഉൾക്കൊള്ളുന്ന ഒരു V5 റോബോട്ടിന്റെ കോൺഫിഗറേഷൻ ചിത്രീകരിക്കുന്ന ഡയഗ്രം.

നമ്പർ ബോക്സിൽ മൂല്യങ്ങൾ നൽകി "ട്രാക്ക് വീതി" എന്നതിന് കീഴിലുള്ള ഡ്രോപ്പ് ഡൗൺ മെനു തിരഞ്ഞെടുത്ത് ഡ്രൈവ്‌ട്രെയിനിനായുള്ള ട്രാക്ക് വീതിയുടെ വലുപ്പം നിങ്ങൾക്ക് മാറ്റാൻ കഴിയും. മുൻവശത്തെ ഇടതു ചക്രത്തിന്റെ മധ്യഭാഗത്തിനും മുൻവശത്തെ വലതു ചക്രത്തിന്റെ മധ്യഭാഗത്തിനും ഇടയിലുള്ള അളവാണ് ട്രാക്ക് വീതി.

ഒരു ഡ്രൈവ്‌ട്രെയിനിന്റെ ഗിയർ അനുപാതം മാറ്റുന്നു

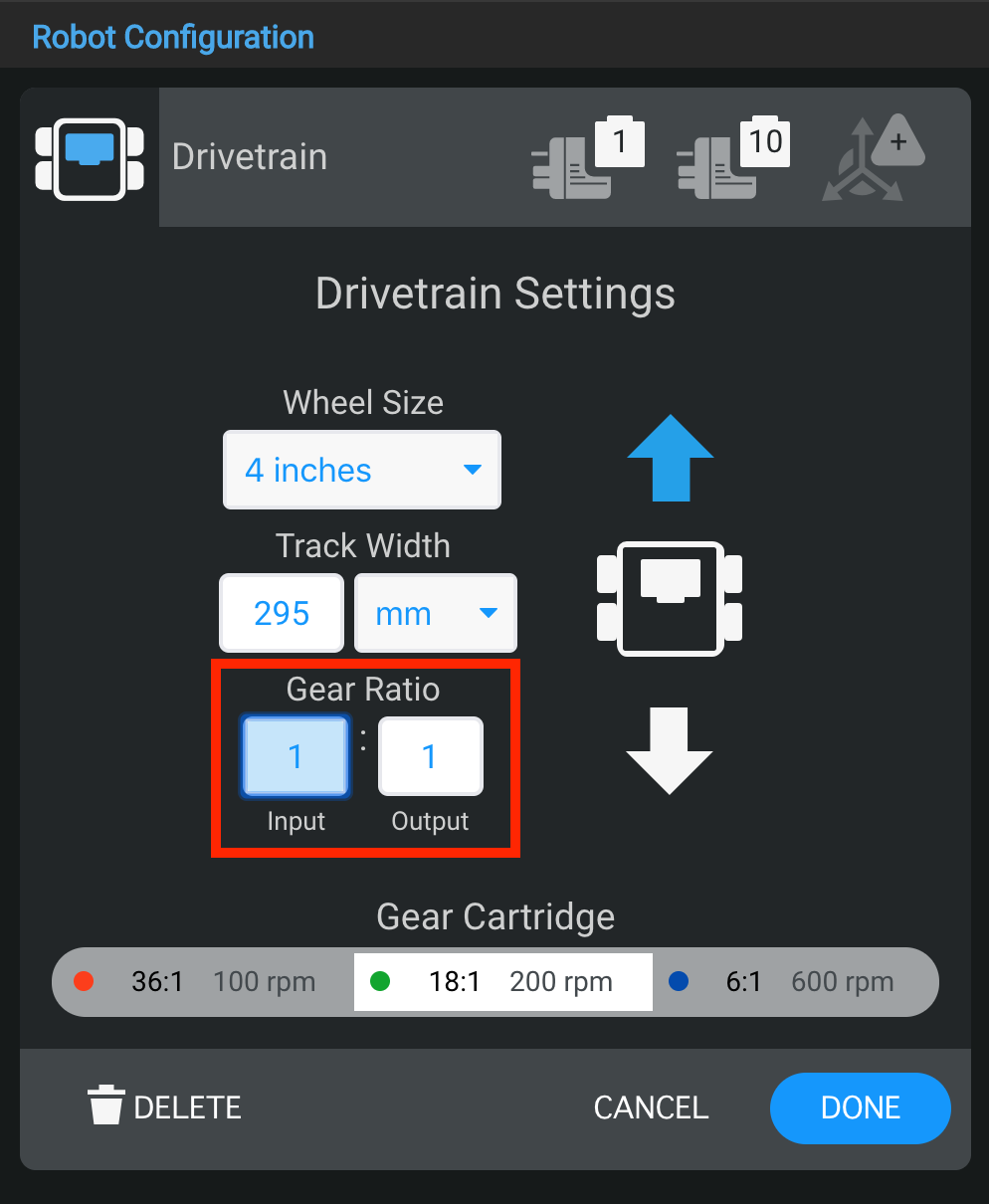

റോബോട്ടിക് ആപ്ലിക്കേഷനുകളിൽ ഒപ്റ്റിമൽ പ്രകടനത്തിനായി പ്രധാന ഘടകങ്ങളും അവയുടെ ക്രമീകരണവും പ്രദർശിപ്പിക്കുന്ന ഒരു V5 റോബോട്ടിന്റെ കോൺഫിഗറേഷൻ ചിത്രീകരിക്കുന്ന ഡയഗ്രം.

"ഇൻപുട്ട്", "ഔട്ട്പുട്ട്" ബോക്സുകളിൽ മൂല്യങ്ങൾ നൽകി ഡ്രൈവ്ട്രെയിനിനായുള്ള ഗിയർ അനുപാതം നിങ്ങൾക്ക് മാറ്റാൻ കഴിയും.

ഒരു ഡ്രൈവ്‌ട്രെയിൻ പിന്നിലേക്ക് മാറ്റുന്നു

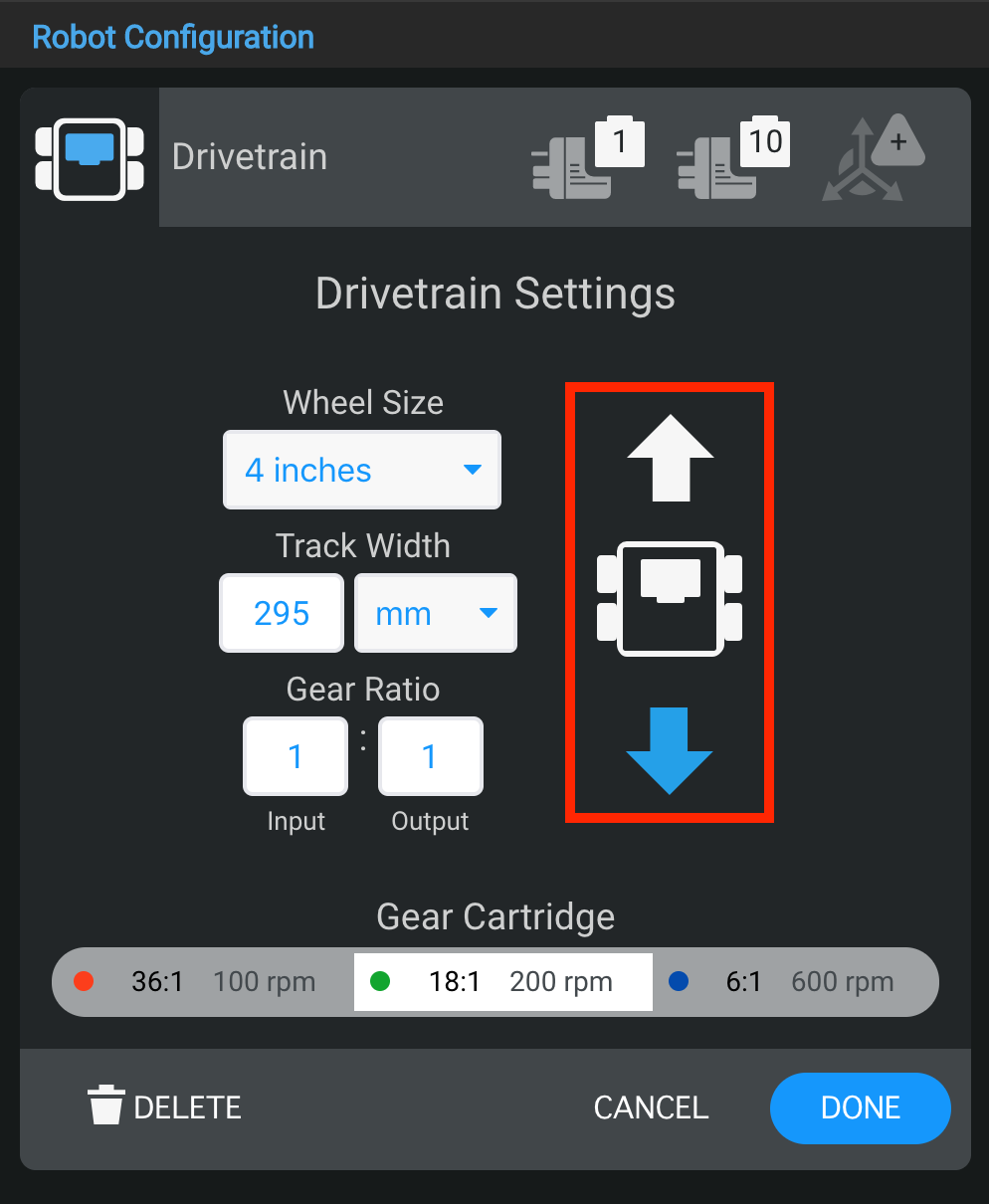

ഒരു V5 റോബോട്ടിന്റെ കോൺഫിഗറേഷൻ ചിത്രീകരിക്കുന്ന ഡയഗ്രം, റോബോട്ടിന്റെ ഘടനയ്ക്കുള്ളിലെ വിവിധ ഘടകങ്ങളും അവയുടെ ക്രമീകരണവും പ്രദർശിപ്പിക്കുന്നു, V5 വിഭാഗ വിവരണത്തിന് പ്രസക്തമാണ്.

ഡ്രൈവ്‌ട്രെയിൻ ക്രമീകരണ വിൻഡോ ഡ്രൈവ്‌ട്രെയിനിന്റെ ദിശ തിരിച്ചുവിടാനും അനുവദിക്കുന്നു.

ഒരു ഡ്രൈവ്‌ട്രെയിൻ ഇല്ലാതാക്കുന്നു

V5 വിഭാഗത്തിനായുള്ള റോബോട്ട് കോൺഫിഗറേഷൻ ചിത്രീകരിക്കുന്ന ഡയഗ്രം, സിസ്റ്റത്തിനുള്ളിലെ വിവിധ ഘടകങ്ങളും അവയുടെ ക്രമീകരണവും പ്രദർശിപ്പിക്കുന്നു.

വിൻഡോയുടെ താഴെയുള്ള "ഇല്ലാതാക്കുക" ഓപ്ഷൻ തിരഞ്ഞെടുത്ത് ഒരു ഡ്രൈവ്ട്രെയിൻ ഇല്ലാതാക്കാനും കഴിയും.

ഒരു ഗിയർ കാട്രിഡ്ജ് മാറ്റുന്നു

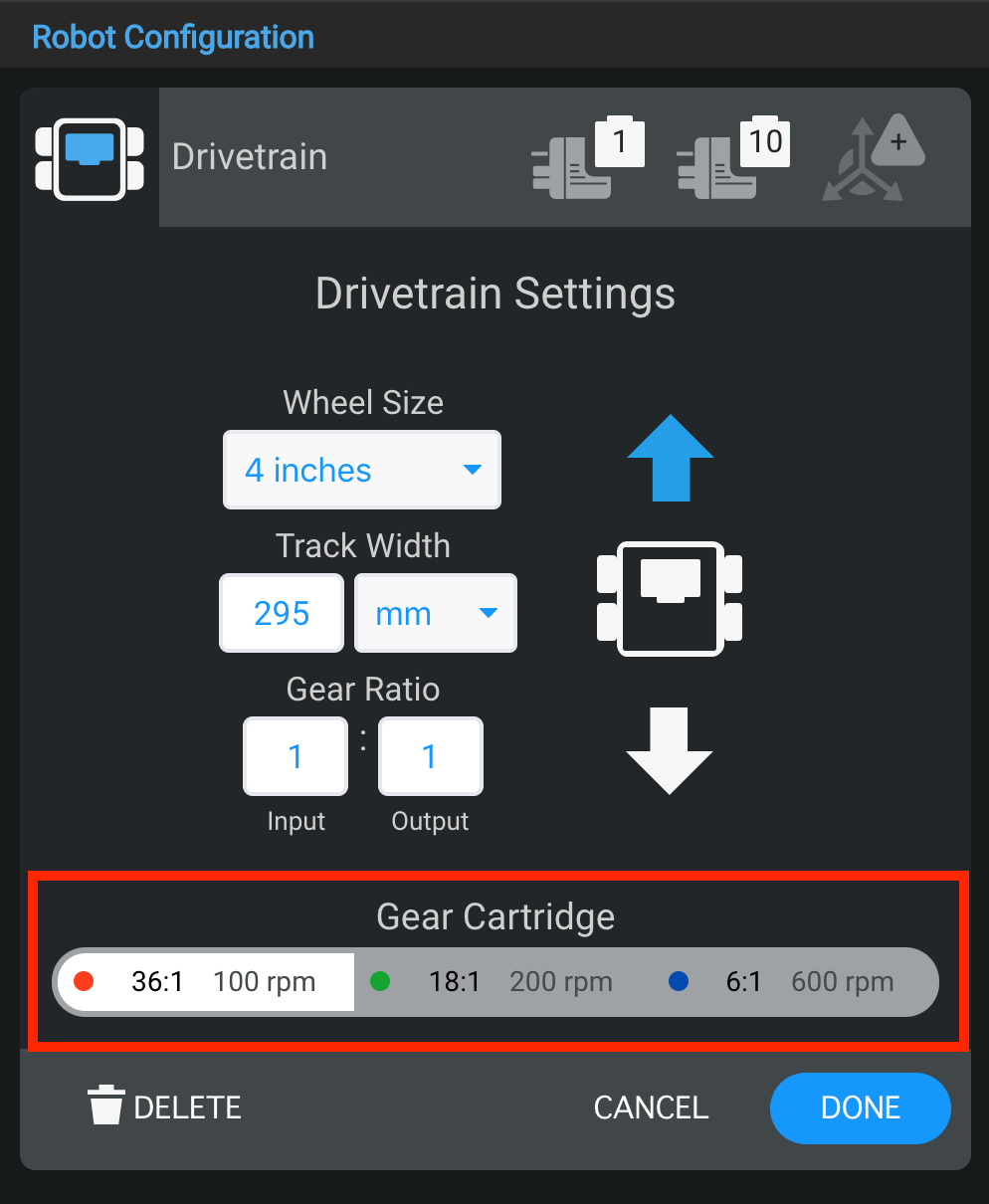

V5 കാറ്റഗറി വിവരണത്തിനായുള്ള റോബോട്ട് കോൺഫിഗറേഷൻ ചിത്രീകരിക്കുന്ന ഡയഗ്രം, VEX റോബോട്ടിക്സ് സിസ്റ്റത്തിലെ വിവിധ ഘടകങ്ങളും അവയുടെ ക്രമീകരണവും പ്രദർശിപ്പിക്കുന്നു.

ഡ്രൈവ്‌ട്രെയിൻ ക്രമീകരണ വിൻഡോ ഗിയർ കാട്രിഡ്ജ് മാറ്റാനും അനുവദിക്കുന്നു.
