നിങ്ങളുടെ സ്വന്തം ഇഷ്ടാനുസൃത നീളമുള്ള V5 സ്മാർട്ട് കേബിളുകൾ കൂട്ടിച്ചേർക്കുന്നത് സെൻസറുകളുടെയും/അല്ലെങ്കിൽ മോട്ടോറുകളുടെയും സ്ഥാനത്തിന് വളരെയധികം വഴക്കം നൽകുന്നു, കൂടാതെ കാര്യക്ഷമമായ കേബിൾ മാനേജ്മെന്റും അനുവദിക്കുന്നു.
ആവശ്യമായ സാധനങ്ങൾ

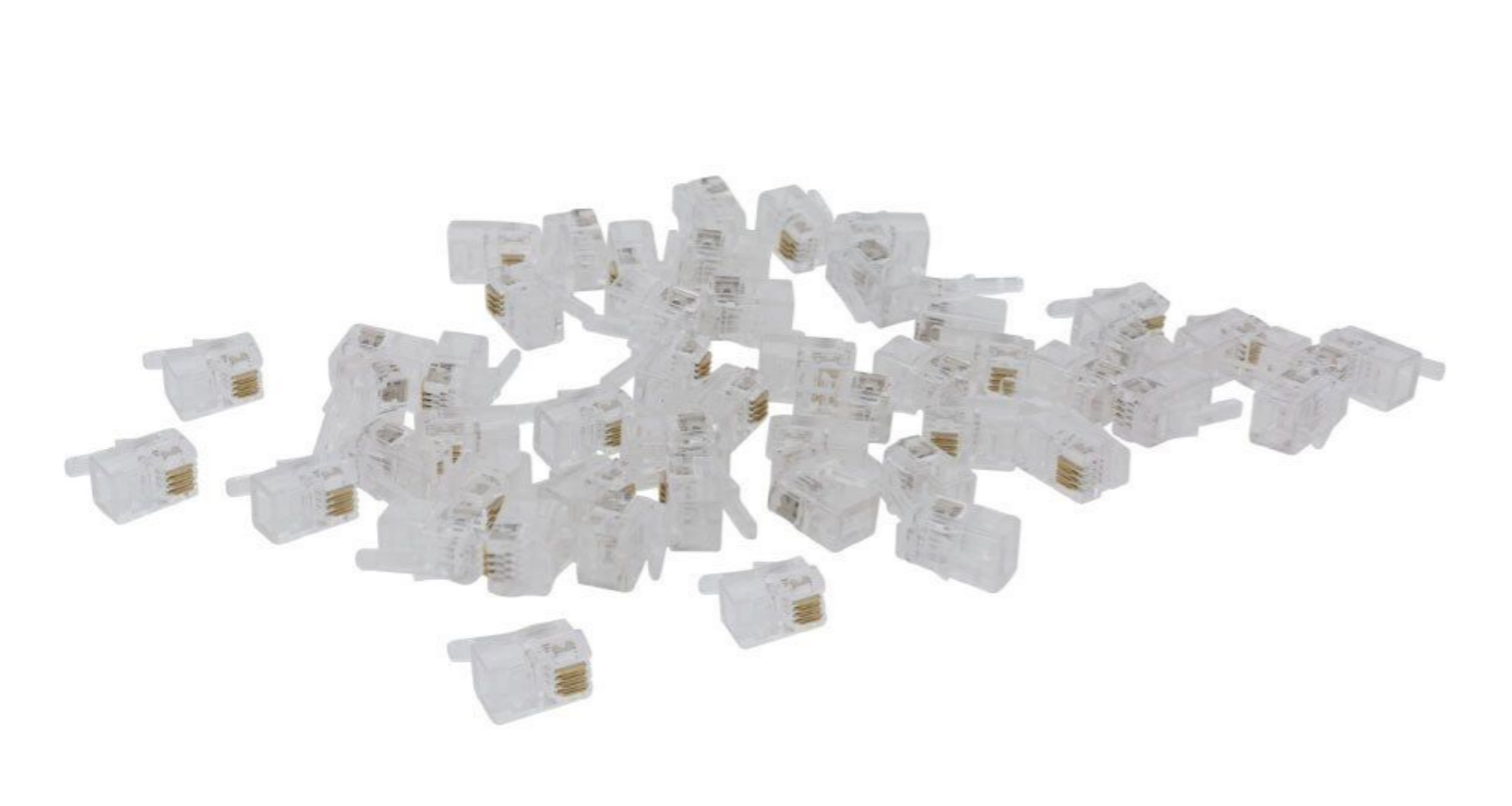

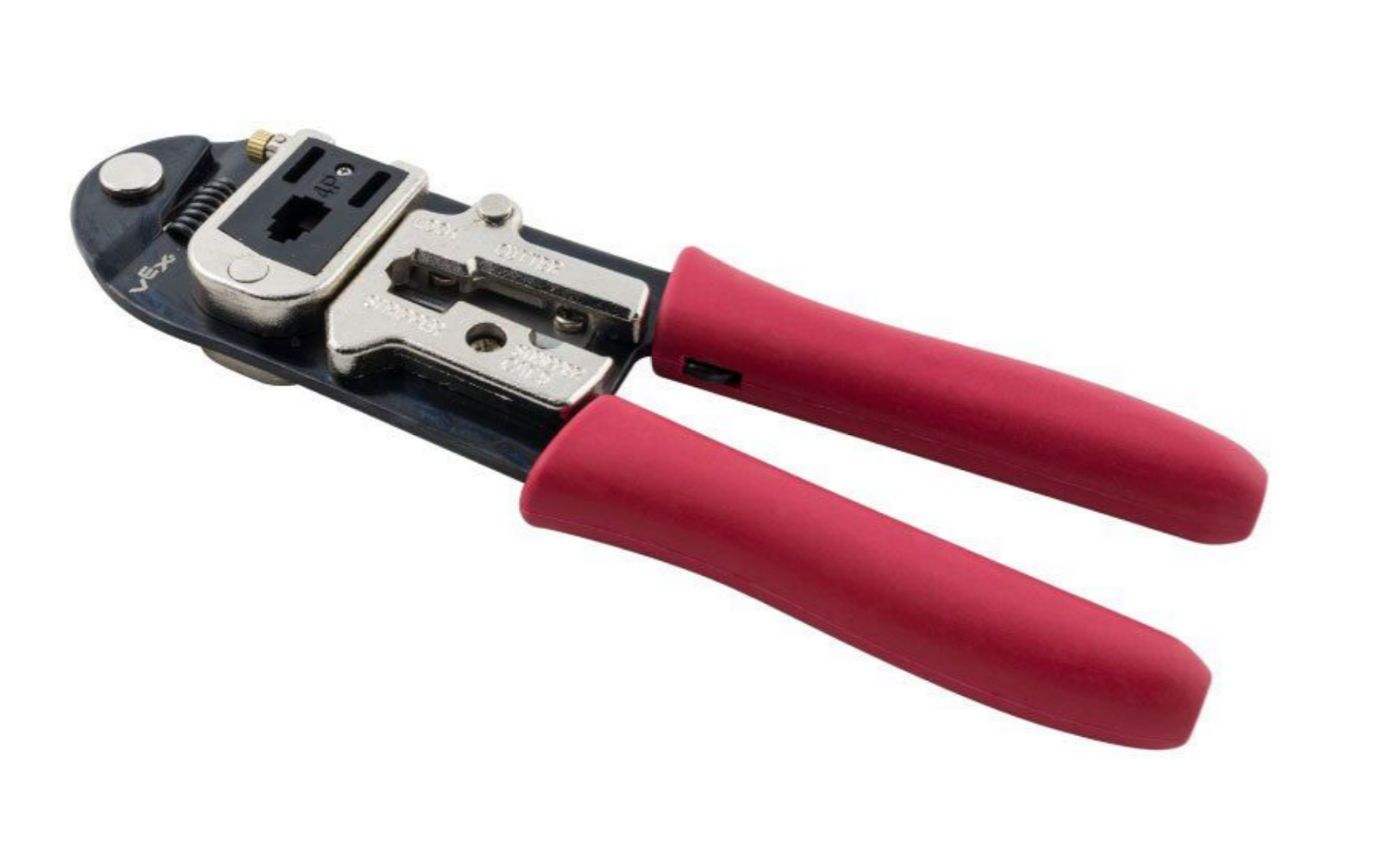

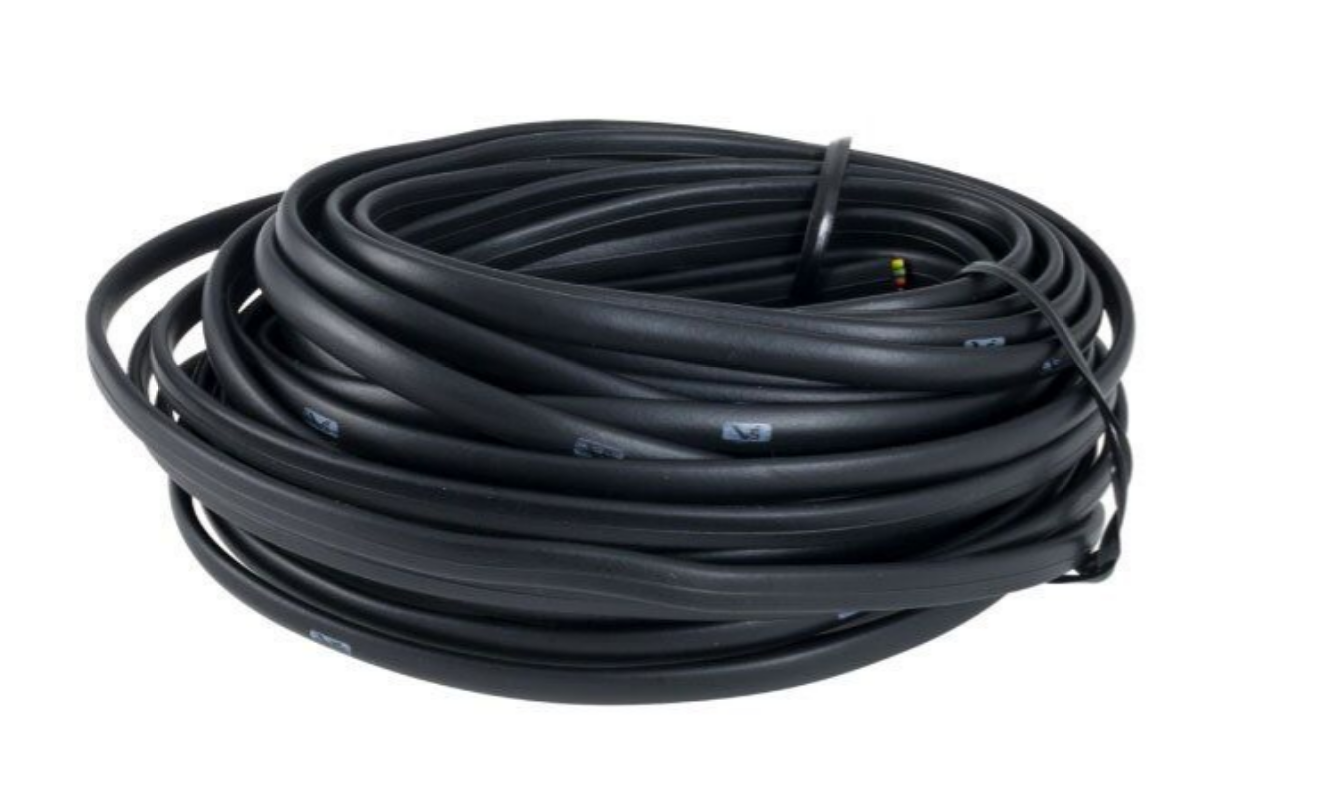

ഇഷ്ടാനുസൃത നീളമുള്ള V5 സ്മാർട്ട് കേബിളുകൾ കൂട്ടിച്ചേർക്കാൻ ആവശ്യമായ സാധനങ്ങളിൽ ഇവ ഉൾപ്പെടുന്നു:
കേബിളിൽ മുറിക്കുന്ന സ്ഥലം അടയാളപ്പെടുത്താൻ ഉപയോഗിക്കുന്ന ഒരു മാർക്കർ അല്ലെങ്കിൽ മറ്റ് എഴുത്ത് പാത്രം.
കുറിപ്പ്: ചില സ്ട്രിംഗ് ഉപയോഗപ്രദമാണ്, പക്ഷേ ആവശ്യമില്ല.
V5 സ്മാർട്ട് കേബിൾ അളക്കുകയും മുറിക്കുകയും ചെയ്യുന്നു
V5 ബ്രെയിനിലെ സ്മാർട്ട് പോർട്ടിനും ഒരു ഉപകരണത്തിലെ സ്മാർട്ട് പോർട്ടിനും ഇടയിൽ V5 സ്മാർട്ട് കേബിൾ ലേഔട്ട് ചെയ്യുക.

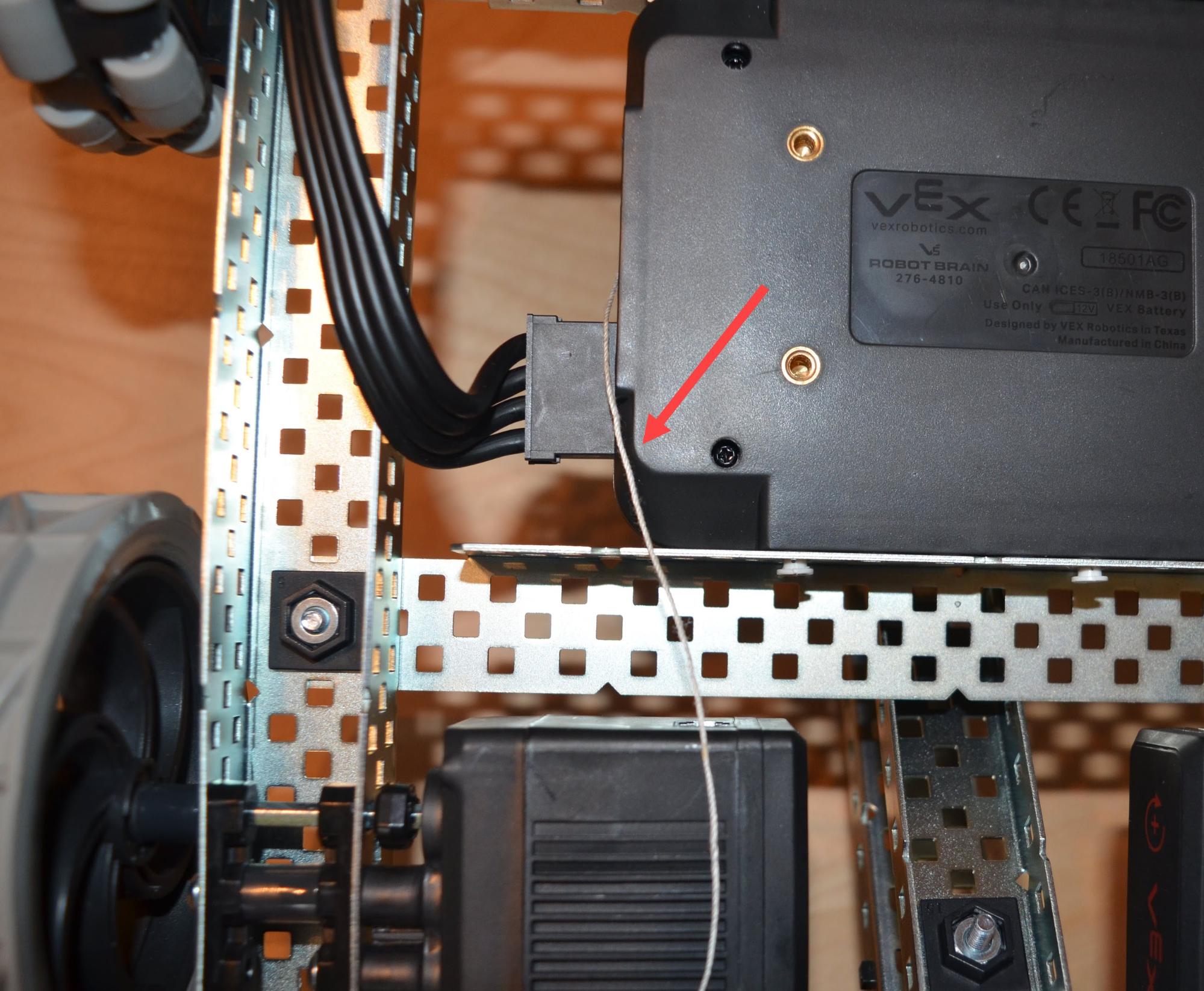

കേബിൾ കടുപ്പമുള്ളതും ഇടാൻ പ്രയാസമുള്ളതുമായിരിക്കാം. അങ്ങനെയെങ്കിൽ, രണ്ട് സ്മാർട്ട് പോർട്ടുകൾക്കിടയിലുള്ള ദൂരം അളക്കാൻ ഒരു സ്ട്രിംഗ് കഷണം ഉപയോഗിക്കുക എന്നതാണ് ഒരു ഓപ്ഷൻ.
കേബിളിന്റെ നീളം അളന്നുകഴിഞ്ഞാൽ, കണക്ടറുകൾക്കായി ഓരോ അറ്റത്തും കുറച്ച് അധിക സ്ഥലം നൽകുക. പിന്നെ, മാർക്കർ അല്ലെങ്കിൽ മറ്റ് എഴുത്ത് പാത്രം ഉപയോഗിച്ച്, കേബിളിൽ അത് മുറിക്കേണ്ട സ്ഥലം അടയാളപ്പെടുത്തുക.

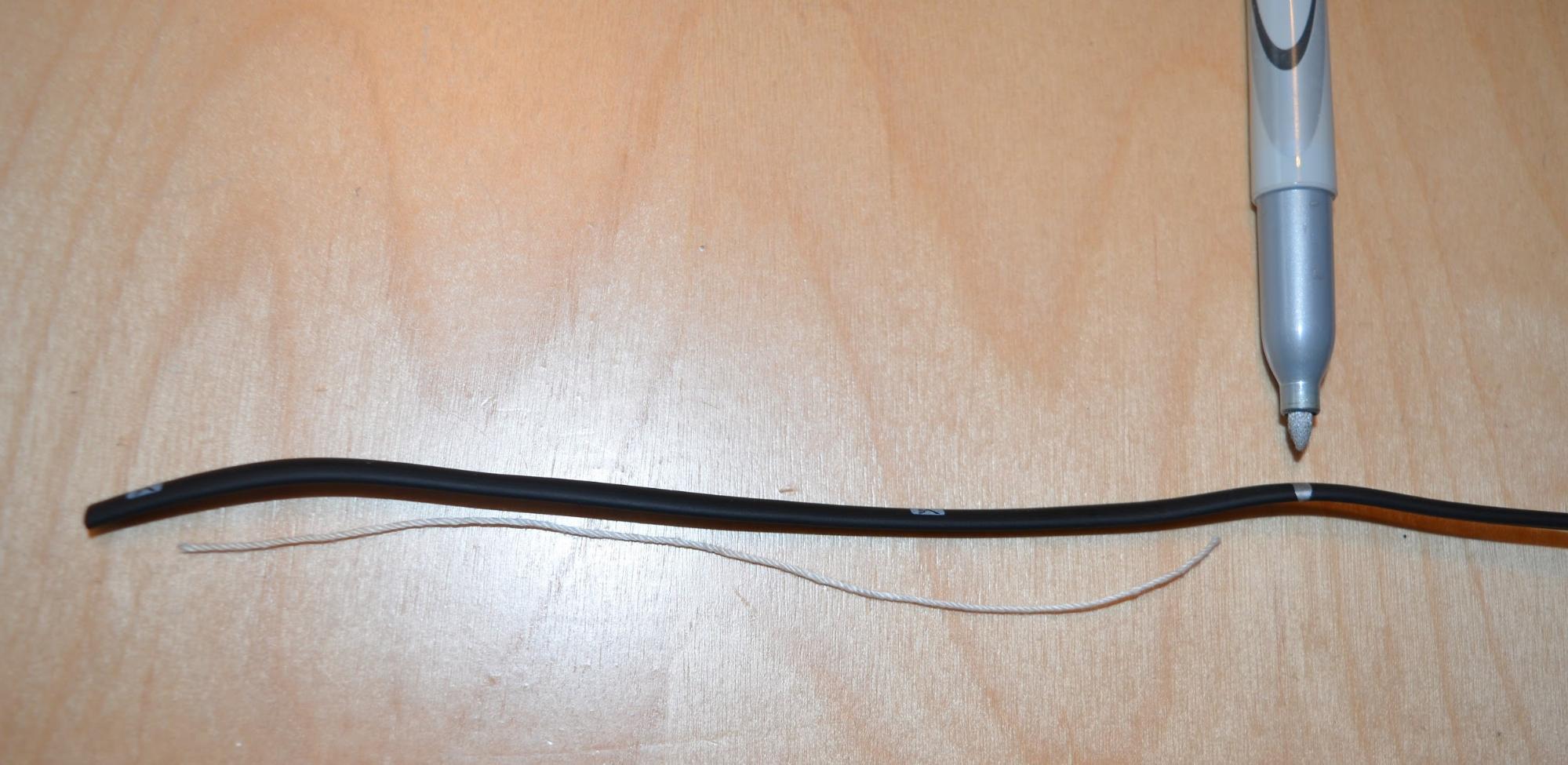

കേബിളിന് ആവശ്യമായ നീളത്തിൽ ഒരു ചരട് മുറിക്കുക എന്നതാണ് മറ്റൊരു ഓപ്ഷൻ. പിന്നെ, ദൂരം അളക്കാൻ കേബിളിന് അടുത്തായി സ്ട്രിംഗ് വയ്ക്കുക, മുറിച്ച സ്ഥലം അടയാളപ്പെടുത്തുന്നതിന് മുമ്പ് കണക്ടറുകൾക്കായി ഓരോ അറ്റത്തും അൽപ്പം അധികമായി വയ്ക്കുക.
നിങ്ങളുടെ ക്രിമ്പിംഗ് ഉപകരണം ലോക്ക് ചെയ്തിട്ടുണ്ടെങ്കിൽ, ഹാൻഡിലുകൾ ഒരുമിച്ച് ഞെക്കുക അല്ലെങ്കിൽ ലോക്ക് പിൻ മുകളിലേക്ക് വലിക്കുക.

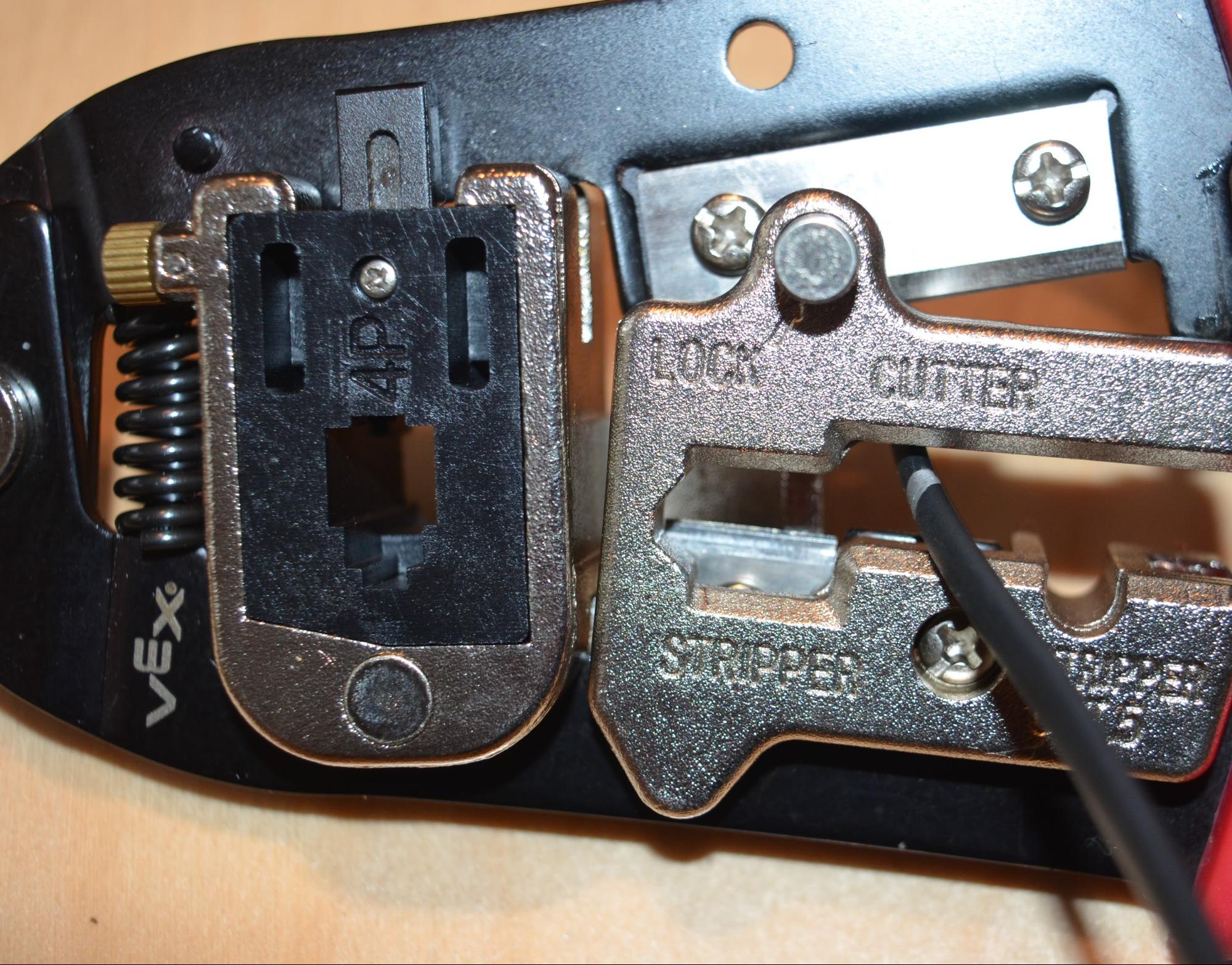

ഉപകരണത്തിന്റെ കട്ടർ ഭാഗത്തേക്ക് ആവശ്യമുള്ള നീളത്തിൽ കേബിൾ തിരുകുക, കേബിൾ വിന്യസിക്കുക, അങ്ങനെ കട്ട് ചതുരാകൃതിയിൽ ആകും. കേബിൾ മുഴുവനായും മുറിയുന്നത് വരെ ഹാൻഡിലുകൾ ഒരുമിച്ച് ഞെക്കിപ്പിടിക്കുക.
V5 സ്മാർട്ട് കേബിളിൽ നിന്ന് കറുത്ത കേസിംഗിന്റെ അറ്റങ്ങൾ ഊരിമാറ്റുന്നു

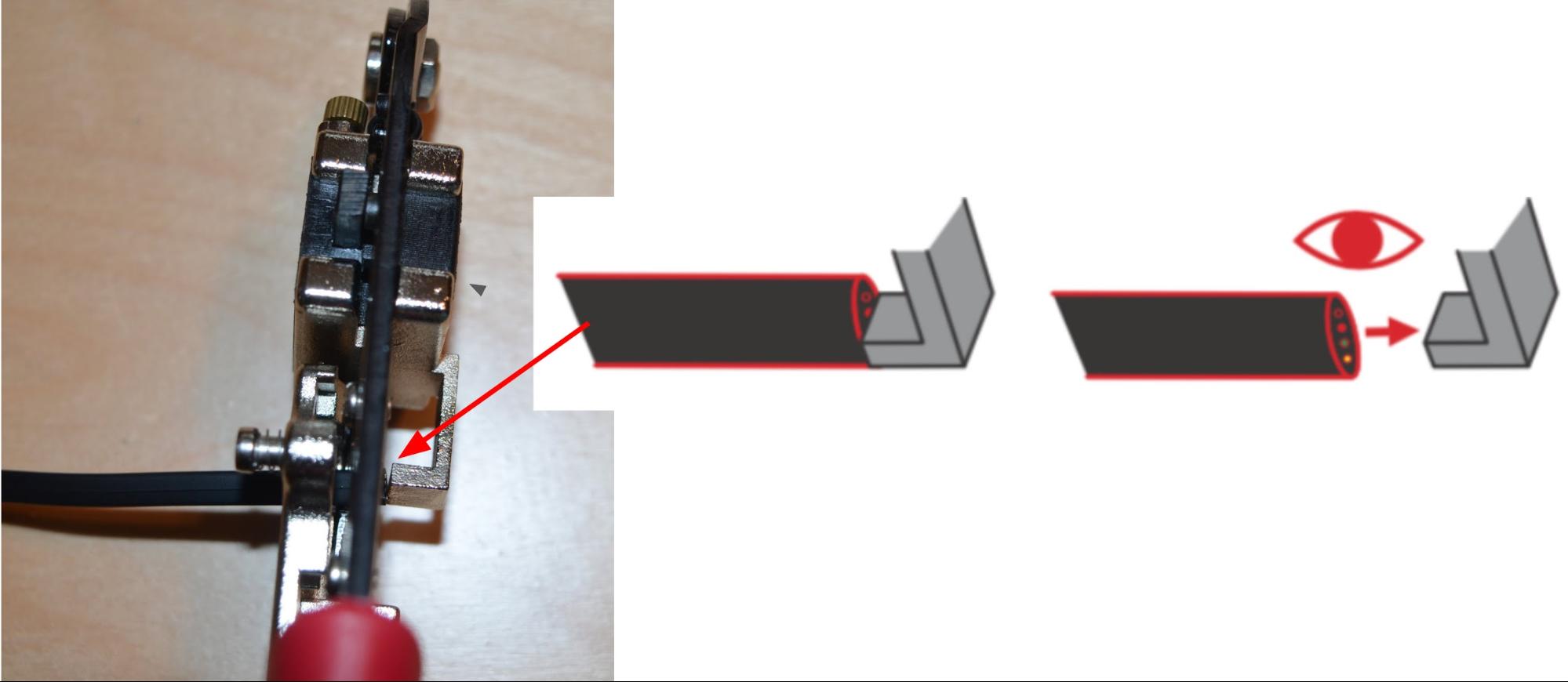

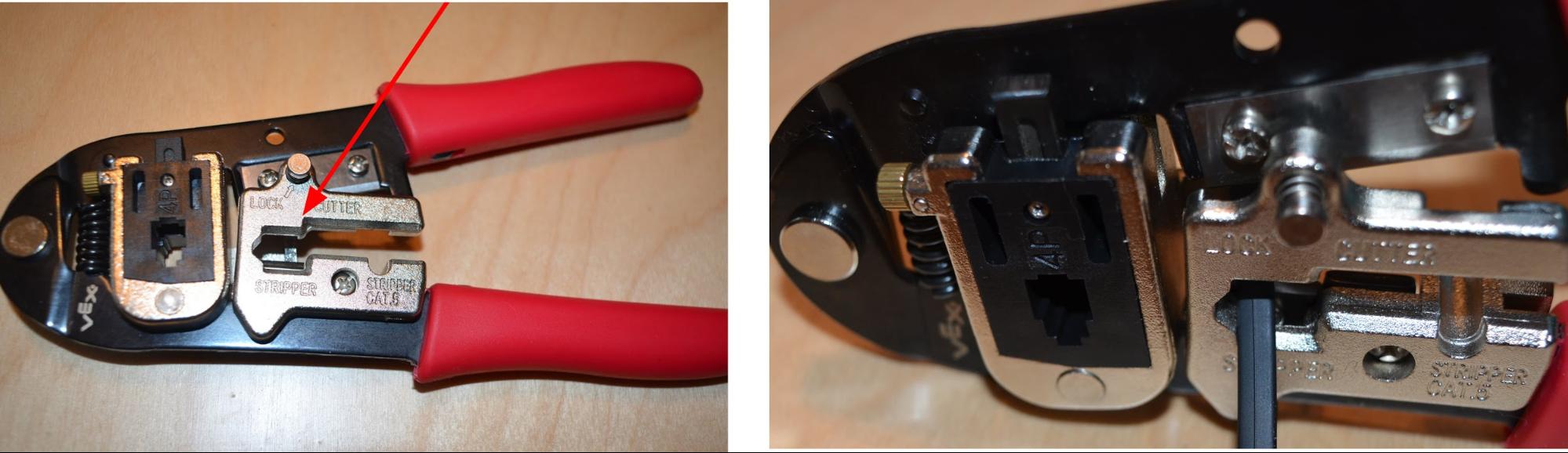

ഉപകരണത്തിന്റെ സ്ട്രിപ്പർ ഭാഗത്തേക്ക് കേബിളിന്റെ ഒരറ്റം തിരുകുക. ക്രിമ്പിംഗ് ടൂളിന്റെ ശരിയായ വശത്തായിട്ടാണ് കേബിൾ ചേർക്കുന്നതെന്ന് ഉറപ്പാക്കുക.

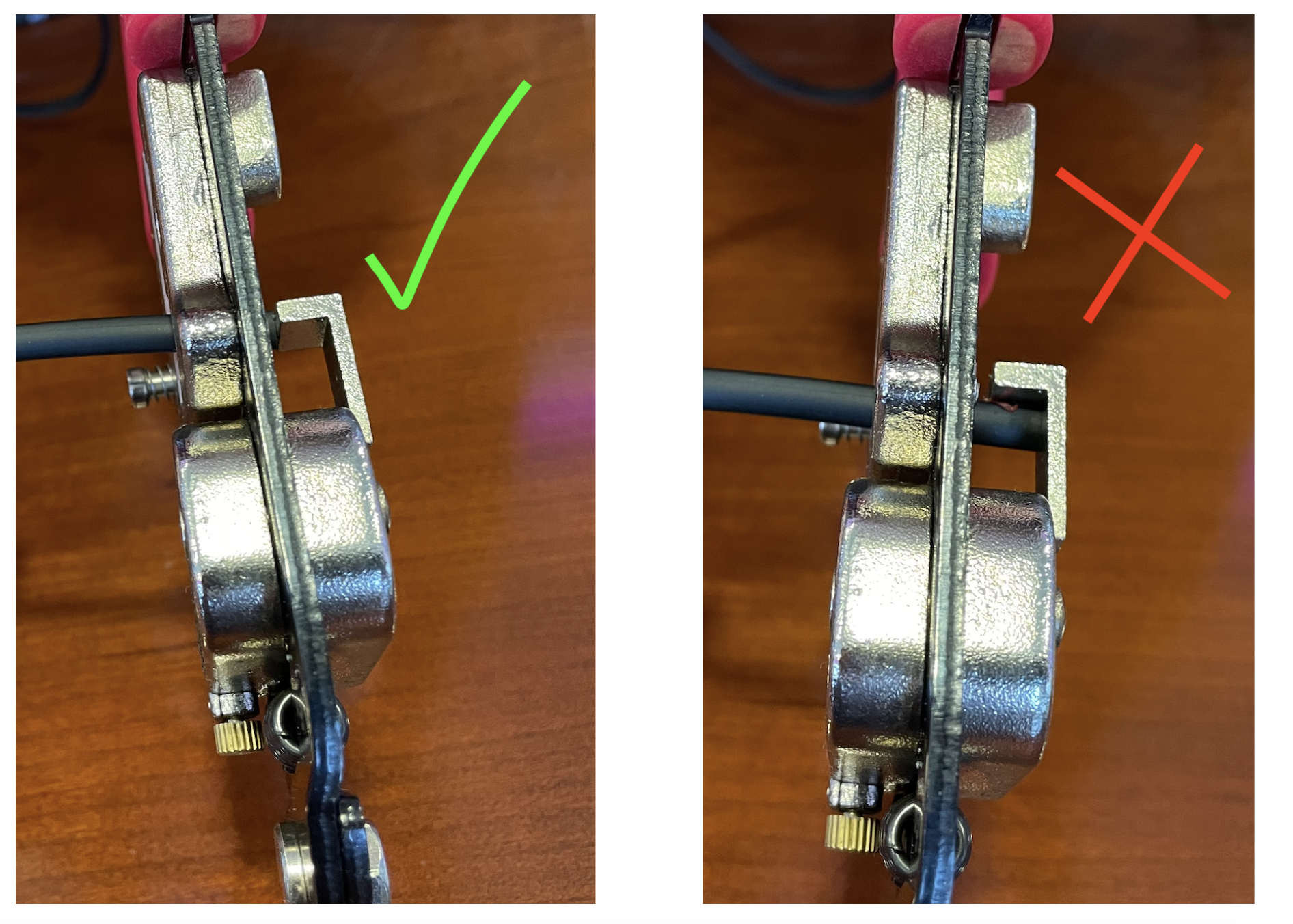

ഉപകരണത്തിന്റെ പിൻഭാഗത്തുള്ള ഡെപ്ത് ഗേജിന്റെ അറ്റവുമായി ഫ്ലഷ് ആകുന്ന തരത്തിൽ കേബിൾ അലൈൻ ചെയ്യുക.
കേബിൾ പിന്നിലേക്ക് തള്ളുന്നതിന് പകരം ഉപയോഗിക്കുക. സ്റ്റോപ്പറിൽ നിർത്താൻ ശ്രദ്ധിക്കുക, അല്ലെങ്കിൽ നിങ്ങൾ വളരെയധികം കേസിംഗ് ഊരിമാറ്റും.
കേബിൾ തിരുകി സ്റ്റോപ്പറിന് നേരെ മുകളിലേക്ക് ഉയർത്തിക്കഴിഞ്ഞാൽ, ഉപകരണത്തിന്റെ ഹാൻഡിലുകൾ ഒരുമിച്ച് ഞെക്കുക.

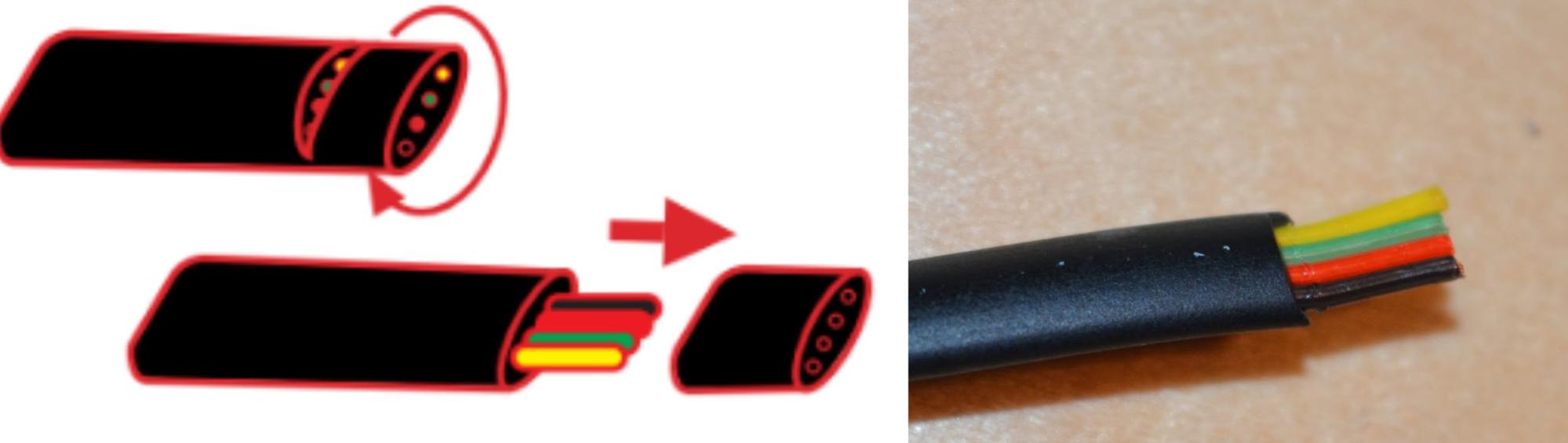

ഹാൻഡിലുകൾ അമർത്തുമ്പോൾ കേബിൾ ചുറ്റിക്കറങ്ങുന്നത് സഹായകരമാകും. ഇത് കറുത്ത കേസിംഗ് അഴിക്കാൻ സഹായിക്കും.
പുറത്തെ കറുത്ത കേസിംഗ് അയഞ്ഞതായി മാറുന്നതുവരെയും നീക്കം ചെയ്യാൻ കഴിയുന്നതുവരെയും സൌമ്യമായി മുന്നോട്ടും പിന്നോട്ടും പ്രവർത്തിപ്പിക്കുക.
കറുത്ത കേസിംഗ് നീക്കം ചെയ്യുമ്പോൾ അകത്തെ വയറുകൾ കൂടുതൽ പുറത്തേക്ക് വലിക്കാതിരിക്കാൻ ശ്രദ്ധിക്കുക.
കേബിളിന്റെ മറുവശത്ത് മുമ്പത്തെ രണ്ട് ഘട്ടങ്ങൾ ആവർത്തിക്കുക.

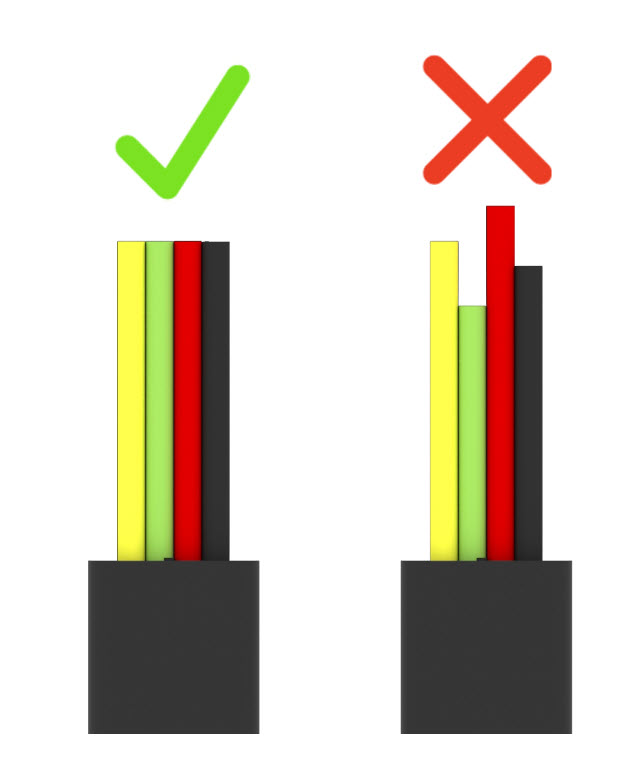

കേബിളിന്റെ ഇരുവശങ്ങളും മുറിച്ചുകഴിഞ്ഞാൽ, എല്ലാ നിറമുള്ള വയറുകളും ഫ്ലഷ് ആണെന്ന് ഉറപ്പാക്കുക.
കണക്ടറുകളുടെ ശരിയായ വിന്യാസം

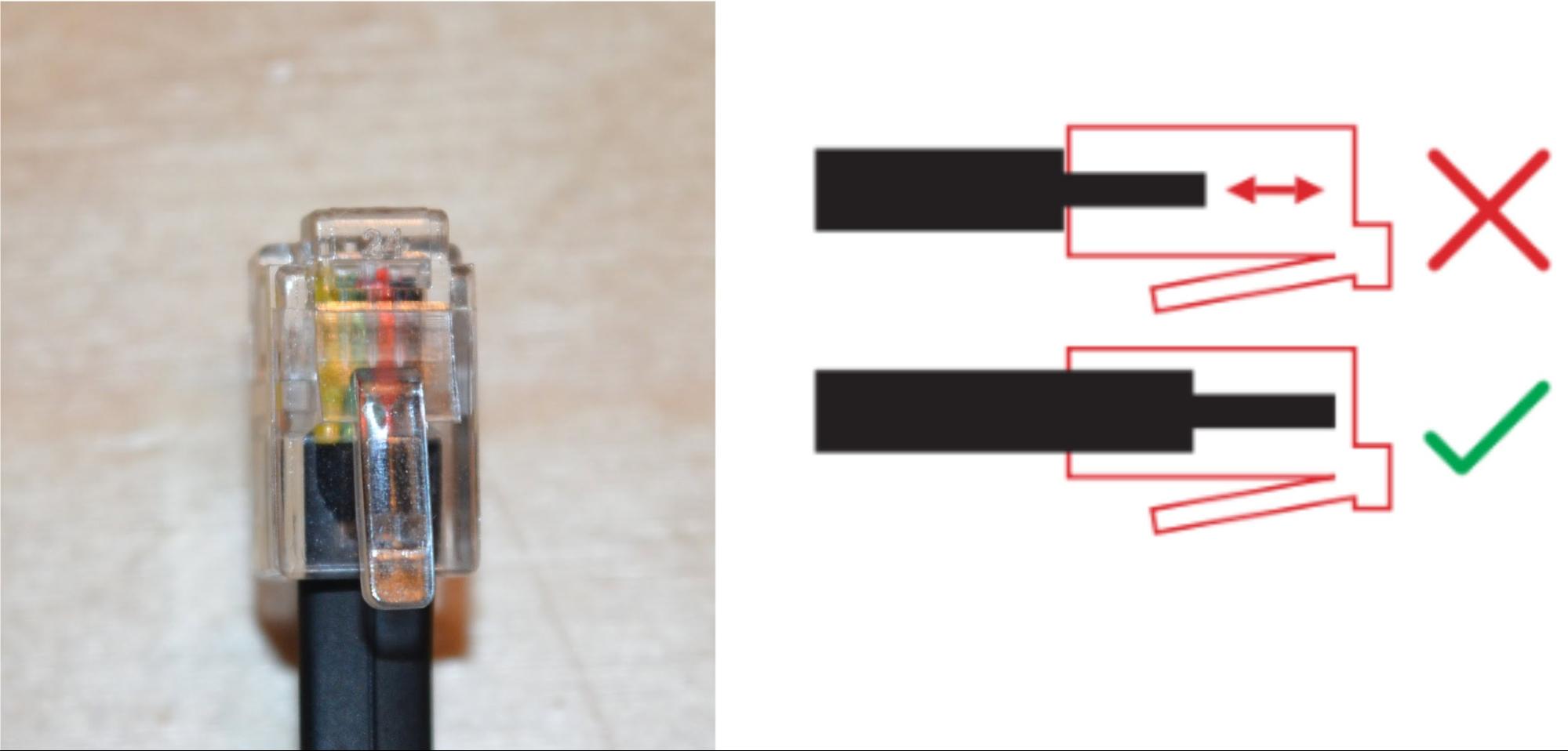

കേബിളിന്റെ ഒരു അറ്റം പൂർണ്ണമായും കേബിൾ കണക്ടറിലേക്ക് തിരുകുക. നാല് വയറുകളും (മഞ്ഞ, പച്ച, ചുവപ്പ്, കറുപ്പ്) കണക്ടറിന്റെ അവസാനം വരെ നീളുന്നുണ്ടെന്ന് ഉറപ്പാക്കുക.

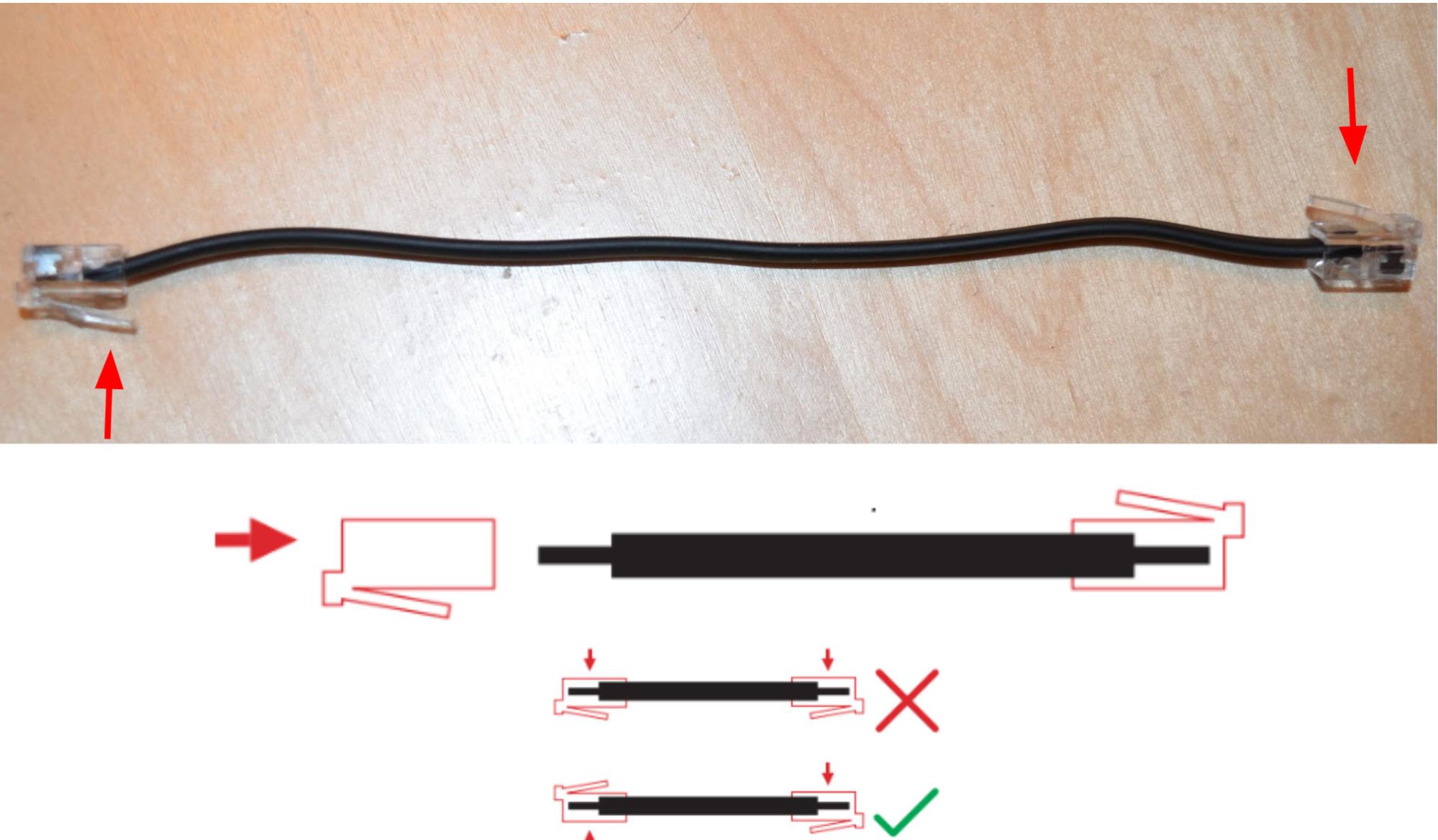

കേബിൾ 180 ഡിഗ്രിയിൽ കൂടുതൽ ഫ്ലിപ്പുചെയ്യുക, കേബിളിന്റെ മറുവശത്തുള്ള നാല് വയറുകളും മറ്റൊരു കേബിൾ കണക്ടറിലേക്ക് പൂർണ്ണമായും തിരുകുക.

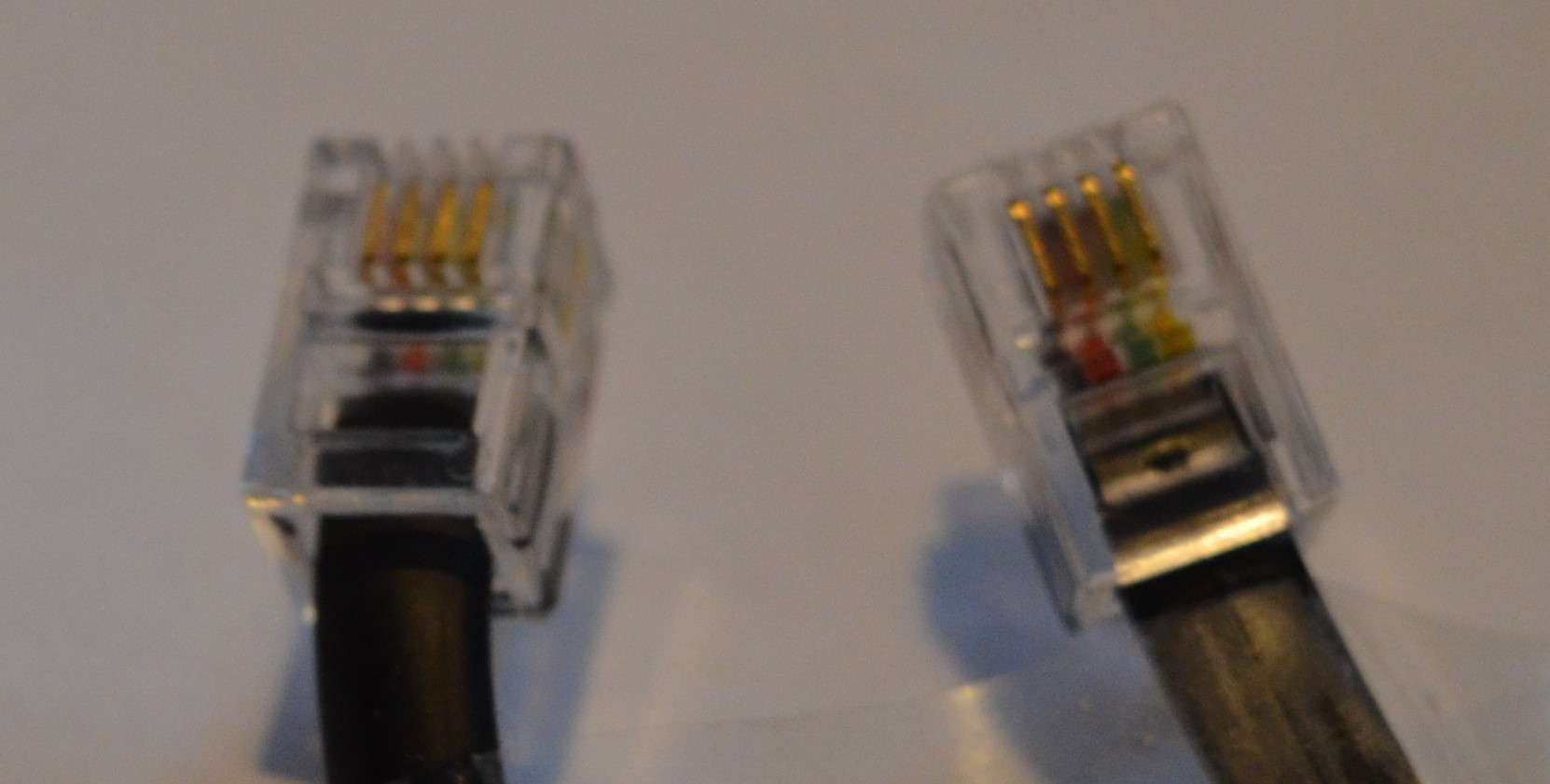

ലോക്കിംഗ് ടാബുകൾ കേബിളിന്റെ വശങ്ങൾക്ക് എതിർ ഭാഗത്തായി വരുന്ന തരത്തിൽ വിന്യസിച്ചിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
ലോക്കിംഗ് ടാബുകൾ കേബിളിന്റെ എതിർവശങ്ങളിലായി വിന്യസിക്കുന്നത് വഴി, വയറുകളുടെ നിറങ്ങളുടെ ക്രമം രണ്ട് അറ്റത്തും ഇടത്തുനിന്ന് വലത്തോട്ട് ഒരുപോലെയാണെന്ന് ഇത് ഉറപ്പാക്കും.

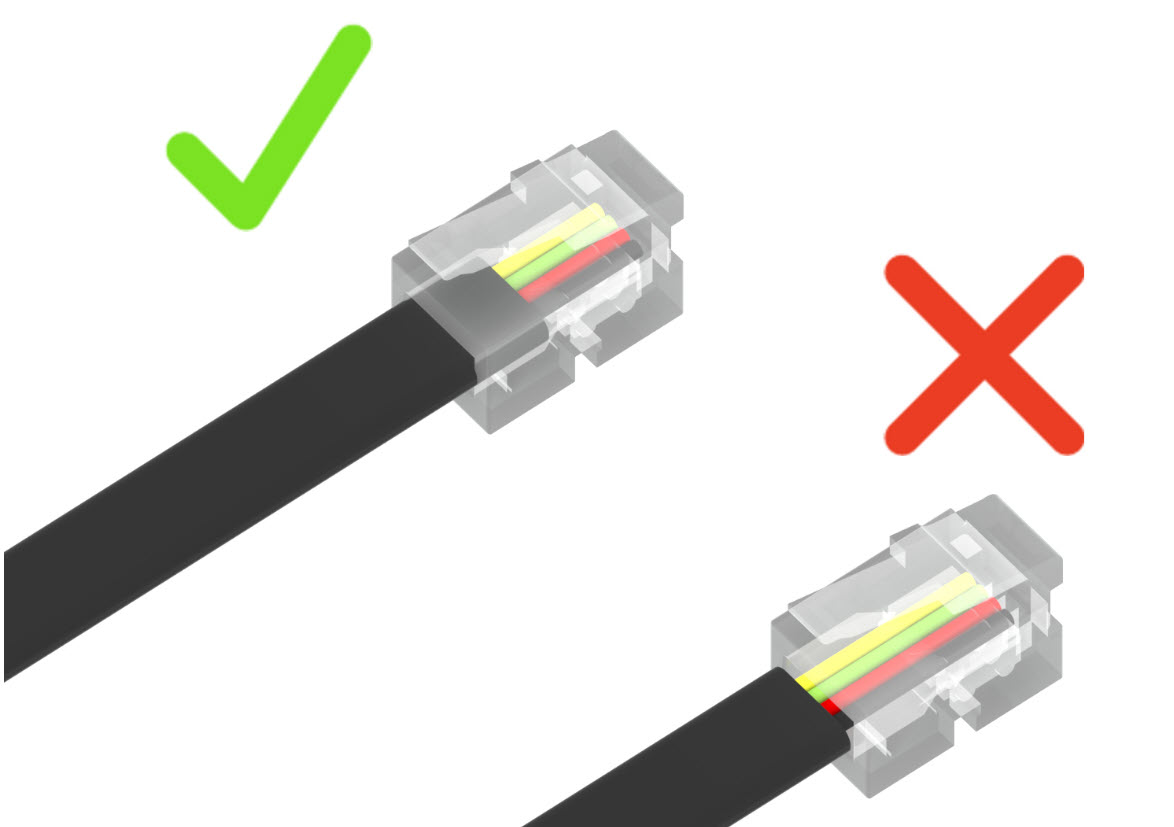

കറുത്ത കേസിംഗ് ക്ലിയർ കണക്ടറിൽ ചേർത്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക. നിറമുള്ള വയറുകൾ പുറത്തു കാണിക്കരുത്.
ക്രിമ്പിംഗ് ആൻഡ് കണക്ഷൻ പരിശോധിക്കുന്നു

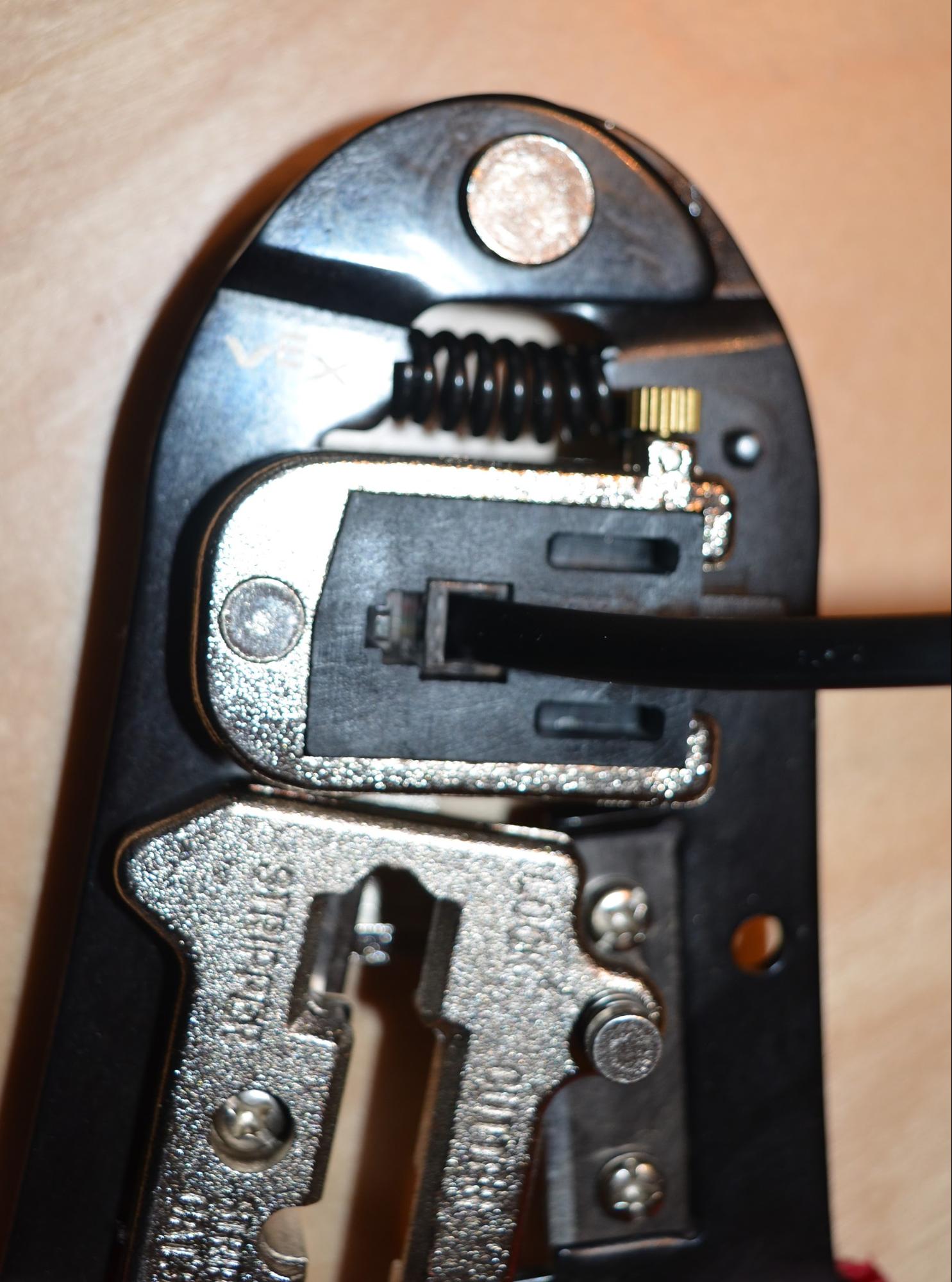

ഉപകരണത്തിന്റെ ക്രിമ്പിംഗ് വിഭാഗത്തിൽ കേബിൾ കണക്റ്റർ സ്ഥാപിക്കുക. ഹാൻഡിലുകൾ അനങ്ങുന്നത് നിർത്തുന്നത് വരെ വളരെ ദൃഢമായി ഒരുമിച്ച് ഞെക്കുക.
കണക്ടറിന്റെ ലോഹ പ്രോങ്ങുകൾ വയറിൽ ഇരിക്കുന്നത് നിങ്ങൾക്ക് അനുഭവിക്കാൻ കഴിയണം. ഇനി കേബിളിന്റെ മറ്റേ അറ്റത്തുള്ള കണക്ടർ ഉപയോഗിച്ച് ആവർത്തിക്കുക.

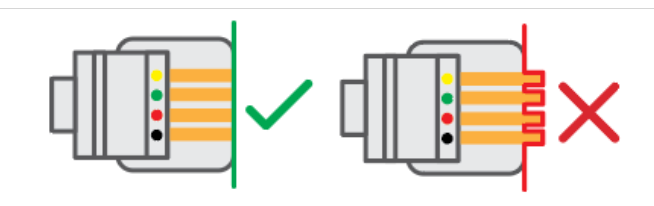

കണക്ടറുകൾ ക്രിമ്പ് ചെയ്ത ശേഷം, പ്രോങ്ങുകൾ ക്രൈമ്പ് ഡൌൺ ഫ്ലഷ് ചെയ്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കാൻ കണക്റ്റർ പരിശോധിക്കേണ്ടത് പ്രധാനമാണ്.
ഇത് വളരെ പ്രധാനമാണ്. പ്രോങ്ങുകൾ അല്ല ഫ്ലഷ് ആണെങ്കിൽ, നിങ്ങളുടെ പുതിയ സ്മാർട്ട് കേബിൾ പ്ലഗിൻ ചെയ്തിരിക്കുന്ന ഏതൊരു സ്മാർട്ട് പോർട്ടിനും കേടുപാടുകളും കേടുപാടുകളും വരുത്തും.
നിങ്ങളുടെ കേബിൾ ക്രിമ്പിംഗ് ചെയ്ത് പരിശോധിച്ചുകഴിഞ്ഞാൽ, കണക്ഷൻ നല്ലതാണോ എന്ന് പരിശോധിക്കുക.

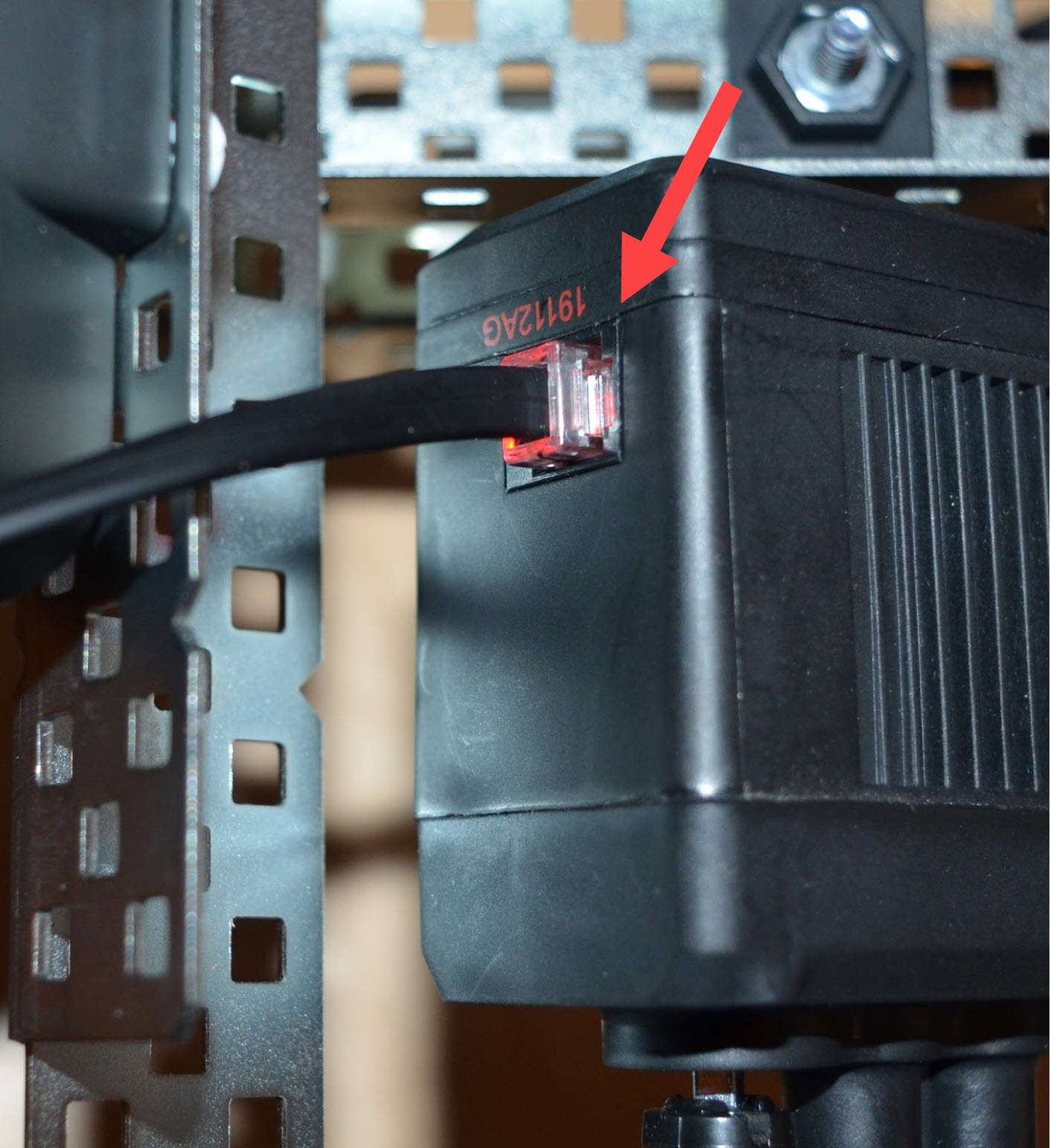

നിങ്ങളുടെ പുതിയ കസ്റ്റം നീളമുള്ള V5 സ്മാർട്ട് കേബിളിന്റെ ഒരു വശം V5 റോബോട്ട് ബ്രെയിനിന്റെ സ്മാർട്ട് പോർട്ടിലേക്കും മറുവശം V5 സ്മാർട്ട് മോട്ടോറിലേക്കും പ്ലഗ് ചെയ്യുക.
നിങ്ങളുടെ V5 റോബോട്ട് ബ്രെയിൻ ഓണാക്കുക, V5 സ്മാർട്ട് മോട്ടോർ സ്മാർട്ട് പോർട്ട് ചുവപ്പ് നിറത്തിൽ പ്രകാശിക്കുകയാണെങ്കിൽ കണക്ഷൻ നല്ലതായിരിക്കും.
പുതിയ കേബിളിന്റെ കണക്ഷൻ നല്ലതാണെന്ന് ഉറപ്പാക്കിക്കഴിഞ്ഞാൽ, ആ കേബിൾ ഏതെങ്കിലും V5 സ്മാർട്ട് മോട്ടോർ അല്ലെങ്കിൽ മറ്റ് V5 ഉപകരണത്തിൽ ഉപയോഗിക്കാം.
ശരിയായ കേബിൾ മാനേജ്മെന്റിനെക്കുറിച്ചുള്ള കൂടുതൽ വിവരങ്ങൾക്ക്, VEX ലൈബ്രറിൽ നിന്നുള്ള ഈ ലേഖനം കാണുക.
