ബീമുകൾ, സ്പെഷ്യാലിറ്റി ബീമുകൾ, പ്ലേറ്റുകൾ എന്നിവ VEX IQ സിസ്റ്റത്തിന്റെ ഘടനാപരമായ ഘടകങ്ങളാണ്. ഈ ലേഖനത്തിന്റെ ഉദ്ദേശ്യം VEX IQ ബീമുകളുടെയും പ്ലേറ്റുകളുടെയും അവയുടെ പ്രവർത്തനങ്ങളുടെയും ഒരു അവലോകനം നൽകുക എന്നതാണ്. (ഒന്നാം തലമുറ) കിറ്റുകളിലെയും (രണ്ടാം തലമുറ) കിറ്റുകളിലെയും ബീമുകളും പ്ലേറ്റുകളും നിറത്തിലും വൈവിധ്യത്തിലും അല്പം വ്യത്യാസപ്പെട്ടിട്ടുണ്ടെങ്കിലും, അവ ഒരേ രീതിയിൽ പ്രവർത്തിക്കുന്നു.
ഈ ചിത്രം IQ (രണ്ടാം തലമുറ) ബീമുകളും പ്ലേറ്റുകളും ചിത്രീകരിക്കുന്നു.
VEX IQ ഘടനാപരമായ ഭാഗങ്ങളിൽ ഇവ ഉൾപ്പെടുന്നു:
ബീമുകൾ
1x ബീമുകൾ
ഘടനാപരമായ ഘടകങ്ങളിൽ ഏറ്റവും ഇടുങ്ങിയതാണ് 1x ബീമുകൾ. ക്ലാവ് അസംബ്ലിക്ക് വേണ്ടിയുള്ള ഗ്രാബറുകൾ പോലുള്ള പ്രത്യേക ഘടനകൾ കൂട്ടിച്ചേർക്കുന്നതിനോ അല്ലെങ്കിൽ റോബോട്ടിൽ കണക്ഷനുകൾ ഉണ്ടാക്കുന്നതിനുള്ള ഒരു പൊതു ഭാഗമായോ അവ അനുയോജ്യമാണ്. ഉദാഹരണത്തിന്, ഒരു ടവറിനും ഡ്രൈവ്ട്രെയിനിനും ഇടയിൽ ഒരു സപ്പോർട്ടിംഗ് കണക്ഷൻ ഉണ്ടാക്കാൻ 1x ബീം ഉപയോഗിക്കാം. 1x ബീമുകൾ മറ്റ് ഘടനാപരമായ ഭാഗങ്ങളെപ്പോലെ ഘടനാപരമായി ദൃഢമല്ല, എന്നിരുന്നാലും അവയെ പരസ്പരം പാളികളായി ബന്ധിപ്പിക്കാൻ കഴിയും, ഇത് വളയുന്നതിൽ നിന്നും വളച്ചൊടിക്കുന്നതിൽ നിന്നും അവയെ ഗണ്യമായി സഹായിക്കും.
അവയ്ക്ക് ഒരു പിച്ച് യൂണിറ്റിന്റെ (12.7 mm / 0.5") വീതിയുണ്ട്, ഈ സാഹചര്യത്തിൽ അത് ഒരു മൗണ്ടിംഗ് ഹോളിന്റെ വീതിക്ക് തുല്യമാണ്. 1x ബീമുകൾ 2x പിച്ച് മുതൽ 20x പിച്ച് വരെയുള്ള ഇരട്ട, ഒറ്റ പിച്ചുകൾ നീളത്തിൽ ലഭ്യമാണ്. മിക്ക കേസുകളിലും, പിച്ച് നീളം ബീമിന്റെ നീളത്തിൽ പ്രവർത്തിക്കുന്ന മൗണ്ടിംഗ് ദ്വാരങ്ങളുടെ എണ്ണത്തിന് തുല്യമാണ്. ഈ നിയമത്തിന് മൂന്ന് അപവാദങ്ങളുണ്ട്, ഇവ 1x2, 1x4, 1x6, 1x16 (രണ്ടാം തലമുറ) ബീമുകളാണ്. ഈ മൂന്ന് ബീമുകൾക്കും അവയുടെ മറ്റ് മൗണ്ടിംഗ് ദ്വാരങ്ങൾക്ക് പുറമേ ഒരു മധ്യ മൗണ്ടിംഗ് ദ്വാരവുമുണ്ട്.

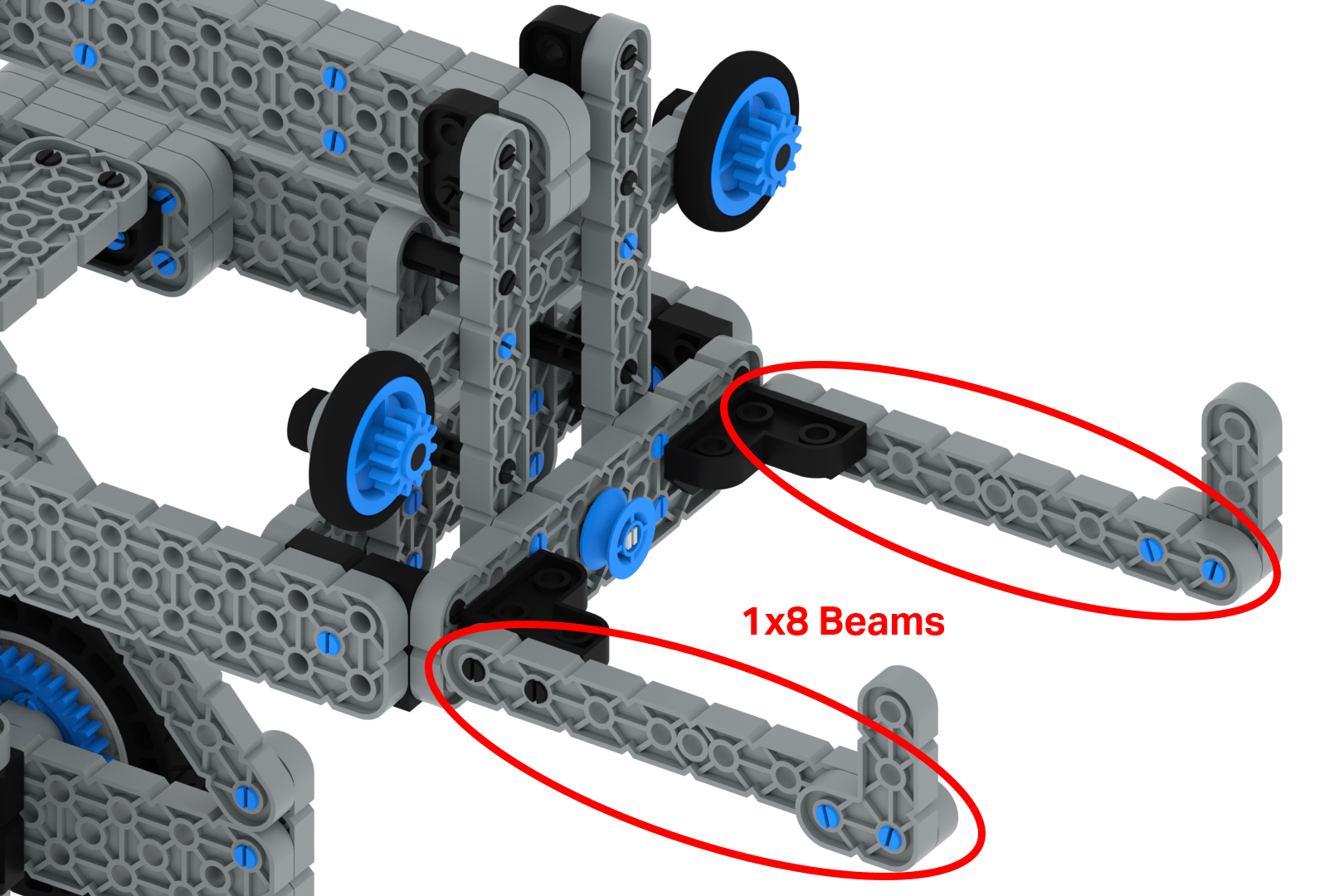

| ഒരു നഖ അസംബ്ലി പിടിച്ചെടുക്കുന്നവർ | പിന്തുണയ്ക്കുന്ന ഘടനകൾ | 1x2, 1x4, 1x6 ബീമുകൾ |
| |
|
|
2x ബീമുകൾ
2x ബീമുകൾക്ക് 2 പിച്ച് യൂണിറ്റുകളുടെ വീതിയുണ്ട്. ഓരോ 2x ബീമിലും രണ്ട് പുറം അരികുകളുടെയും നീളത്തിൽ 2 നിര മൗണ്ടിംഗ് ദ്വാരങ്ങളുണ്ട്, കൂടാതെ ബീമിൽ മധ്യനിരയിലെ ഒരു കൂട്ടം ദ്വാരങ്ങളുമുണ്ട്. ബീമിന്റെ നീളം മുഴുവൻ ഈ മധ്യ ദ്വാരങ്ങളും ഉണ്ട്, എന്നിരുന്നാലും അവ ദ്വാരങ്ങളുടെ പുറം നിരകളിൽ നിന്ന് ½ പിച്ച് കൊണ്ട് ഓഫ്സെറ്റ് ചെയ്യപ്പെടുന്നു. മൗണ്ടിംഗ് ഹോളുകളുടെ ഈ ക്രമീകരണം നിരവധി അസംബ്ലി ഓപ്ഷനുകൾ അനുവദിക്കുന്നു. റോബോട്ട് ചേസിസ്, ലിഫ്റ്റുകൾ, ആംസ് എന്നിവ കൂട്ടിച്ചേർക്കാൻ 2x ബീമുകൾ അനുയോജ്യമാണ്. എല്ലാ കോർണർ കണക്ടറുകളുമായും അവ പൊരുത്തപ്പെടുന്നു, എന്നിരുന്നാലും കോർണർ കണക്ടറുകളുടെ 2x പതിപ്പ് ഉപയോഗിക്കുന്നത് രണ്ട് കണക്ഷൻ പോയിന്റുകൾ നൽകുന്നു, ഇത് ഭാഗങ്ങൾക്കിടയിൽ മികച്ച അറ്റാച്ച്മെന്റ് സൃഷ്ടിക്കുന്നു.
| റോബോട്ട് ചേസിസ് | റോബോട്ട് ആം |
| |
|
2x2 ഷാഫ്റ്റ് ലോക്ക് പ്ലേറ്റ് പലപ്പോഴും 2x2 ബീമുമായി ആശയക്കുഴപ്പത്തിലാകുന്നു. മിക്ക കേസുകളിലും ഇത് ഒരു പ്രശ്നമല്ല. എന്നിരുന്നാലും, ബീമിന്റെ മധ്യഭാഗത്തുള്ള മൗണ്ടിംഗ് ദ്വാരം ഒരു കണക്റ്റർ പിൻ, സ്റ്റാൻഡ്ഓഫ് അല്ലെങ്കിൽ ഷാഫ്റ്റിനായി ഉപയോഗിക്കണമെങ്കിൽ, ലോക്ക് പ്ലേറ്റിലെ ഈ സ്ഥാനം ഒരു ചതുരാകൃതിയിലുള്ള ഹബ്ബായതിനാൽ 2x2 ബീം തിരഞ്ഞെടുക്കണം.
സ്പെഷ്യാലിറ്റി ബീമുകൾ
സ്പെഷ്യാലിറ്റി ബീമുകൾ സവിശേഷമായ ആകൃതിയിലുള്ളതും കോണാകൃതിയിലുള്ളതുമായ ബീമുകളാണ്. റൈറ്റ് ആംഗിൾ, ഓഫ്സെറ്റ് റൈറ്റ് ആംഗിൾ, ടീ ആകൃതിയിലുള്ള ബീമുകൾ എന്നിവയുണ്ട്, അവ ഒരു സോളിഡ് 90 o കോർണർ നൽകുന്നു. 30o, 45o, 60o ആംഗിൾ ബീമുകൾ ഉണ്ട്, ഇത് VEX IQ ബിൽഡിംഗ് സിസ്റ്റത്തിന് അസംബ്ലി ആംഗിളുകൾക്കായി നിരവധി ഓപ്ഷനുകൾ നൽകാൻ അനുവദിക്കുന്നു.
അധിക ബലം ആവശ്യമുള്ള ഒരു അസംബ്ലിയിൽ, ഈ ബീമുകൾ പാളികളായി പരസ്പരം ബന്ധിപ്പിക്കാൻ കഴിയും, ഇത് വളയുന്നതിൽ നിന്നും വളച്ചൊടിക്കുന്നതിൽ നിന്നും അവയെ ഗണ്യമായി സഹായിക്കും. ആംഗിൾഡ് ബീമുകൾ പരസ്പരം വളരെ സാമ്യമുള്ളതിനാൽ എളുപ്പത്തിൽ തെറ്റായി തിരിച്ചറിയാൻ കഴിയും.
ശരിയായ ബീം തിരിച്ചറിയലിന് സഹായിക്കുന്നതിന്, കിറ്റ് കണ്ടന്റ് പോസ്റ്ററിലെ ചിത്രീകരണങ്ങളുമായി ബീം പൊരുത്തപ്പെടുത്തുന്നത് സഹായകരമാകും അല്ലെങ്കിൽ മിക്ക VEX IQ റോബോട്ട് ബിൽഡ് നിർദ്ദേശങ്ങളുടെയും തുടക്കത്തിൽ കാണുന്ന ചെക്ക് ആംഗിൾ ഡയഗ്രം ഉപയോഗിക്കുക. ഒരു VEX IQ ബ്രെയിൻ ഘടിപ്പിക്കുക, ഒരു നഖം നിർമ്മിക്കുക, അല്ലെങ്കിൽ ഒരു ബാറിൽ നിന്ന് റോബോട്ടിന് തൂക്കിയിടാൻ ഒരു കൊളുത്ത് സൃഷ്ടിക്കുക എന്നിങ്ങനെ നിരവധി വ്യത്യസ്ത റോബോട്ട് ഘടനകളിൽ സ്പെഷ്യാലിറ്റി ബീമുകൾ ഉപയോഗിക്കാം.
| മൗണ്ടിംഗ് VEX IQ ബ്രെയിൻ | റോബോട്ട് ക്ലോ | തൂക്കിയിടാനുള്ള കൊളുത്ത് |
| |
|
|
പ്ലേറ്റുകൾ
ഒരു റോബോട്ടിന് ഘടനാപരമായ പിന്തുണ നൽകുന്നതിന് പ്ലേറ്റുകൾ മികച്ചതാണ്. അവ പലതരം നീളത്തിലും വീതിയിലും ലഭ്യമാണ്. 2x ബീം മൗണ്ടിംഗ് ഹോൾ പാറ്റേണുമായി പൊരുത്തപ്പെടുന്ന ഒരു മൗണ്ടിംഗ് ഹോൾ പാറ്റേൺ പ്ലേറ്റുകളിലുണ്ട്. ഈ പാറ്റേൺ മൗണ്ടിംഗ് ഹോളുകളുടെ ഒരു വരിയാണ്, തുടർന്ന് ½ പിച്ച് ഓഫ്-സെറ്റ് ചെയ്ത മൗണ്ടിംഗ് ഹോളുകളുടെ ഒരു വരിയാണ്. റോബോട്ട് ടവറുകൾ, കലപ്പകൾ, ശക്തമായ ഘടനാപരമായ ഘടകം അല്ലെങ്കിൽ വലിയ മൗണ്ടിംഗ് ഉപരിതല വിസ്തീർണ്ണം ആവശ്യമുള്ള മറ്റേതെങ്കിലും ആപ്ലിക്കേഷൻ എന്നിവ നിർമ്മിക്കുന്നതിന് പ്ലേറ്റുകൾ അനുയോജ്യമാണ്.
| റോബോട്ട് ടവർ | ഒരു റോബോട്ടിൽ ഉഴുക |
| |
|
