VEX പ്ലാസ്റ്റിക് നിർമ്മാണ സംവിധാനത്തിന്റെ ഫാസ്റ്റനറുകളാണ് VEX പ്ലാസ്റ്റിക് കണക്ടറുകളും സ്റ്റാൻഡ്ഓഫുകളും. (ഒന്നാം തലമുറ) കിറ്റുകളിലും (രണ്ടാം തലമുറ) കിറ്റുകളിലും ഉൾപ്പെടുത്തിയിരിക്കുന്ന കണക്ടറുകളും സ്റ്റാൻഡ്ഓഫുകളും ഒരേ രീതിയിൽ പ്രവർത്തിക്കുന്നു, പക്ഷേ വ്യത്യസ്ത നിറങ്ങളായിരിക്കാം. (രണ്ടാം തലമുറ) കിറ്റ് അധിക തരത്തിലുള്ള കണക്ടറുകളും സ്റ്റാൻഡ്ഓഫുകളും നൽകുന്നു.
ഈ ചിത്രം IQ (രണ്ടാം തലമുറ) കണക്ടറുകളും സ്റ്റാൻഡ്ഓഫുകളും ചിത്രീകരിക്കുന്നു.
കണക്ടറിന്റെ തരം അനുസരിച്ച് VEX പ്ലാസ്റ്റിക് കണക്ടറുകളുടെ/സ്റ്റാൻഡ്ഓഫുകളുടെ പ്രവർത്തനങ്ങൾ പൊതുവായ ഉപയോഗങ്ങൾ മുതൽ വളരെ നിർദ്ദിഷ്ട ഉപയോഗങ്ങൾ വരെ വ്യത്യാസപ്പെടുന്നു.
പിന്നുകൾ
ഇലക്ട്രോണിക്സ് മുതൽ റോബോട്ടിന്റെ ഘടന വരെയുള്ള നിരവധി ഘടകങ്ങളെ ബന്ധിപ്പിക്കാൻ പിന്നുകൾ ഉപയോഗിക്കുന്നു. പിൻ തരങ്ങളുടെ ചില ഉദാഹരണങ്ങൾ താഴെ കാണിച്ചിരിക്കുന്നു:
- കണക്റ്റർ പിന്നുകൾ ഘടിപ്പിക്കുന്നതിനായി ഘടകങ്ങളുടെ ദ്വാരങ്ങളിൽ തിരുകാൻ രൂപകൽപ്പന ചെയ്തിരിക്കുന്നു. റോബോട്ടിന്റെ തലച്ചോറിനെ ഒരു ബീമുമായി ബന്ധിപ്പിക്കുന്നത് പോലെ, ഒരു ഘടകത്തെ മറ്റൊന്നിലേക്ക് ബന്ധിപ്പിക്കുന്നതിനായി രൂപകൽപ്പന ചെയ്തിരിക്കുന്ന 1x1 കണക്റ്റർ പിന്നുകൾ ഉണ്ട്. (ഇതിന്റെ ഒരു ഉദാഹരണം VEX IQ Clawbot ബിൽഡ് നിർദ്ദേശങ്ങളിൽ കാണാം.) ഒരു കോർണർ കണക്ടറിനെ 2X ബീമിലേക്ക് ബന്ധിപ്പിക്കുകയും പിന്നീട് ഒരു അധിക 1X ബീം ഘടിപ്പിക്കുകയും ചെയ്യുന്നതുപോലുള്ള രണ്ട് അധിക ഘടകങ്ങളുമായി ഒരു ഘടകത്തെ ബന്ധിപ്പിക്കുന്ന 1x2 കണക്റ്റർ പിന്നുകൾ ഉണ്ട്. അവസാനമായി, രണ്ട് പാളികളുള്ള ഘടകങ്ങൾ രണ്ട് അധിക പാളികളിലേക്ക് ഘടിപ്പിക്കാൻ കഴിയുന്ന 2x2 കണക്റ്റർ പിന്നുകൾ ഉണ്ട്. 1x1, 1x2, 2x2 കണക്റ്റർ പിന്നുകളുടെ ഉപയോഗത്തിന് ഉദാഹരണമായി ഇനിപ്പറയുന്ന 3D ബിൽഡുകൾ കാണുക.
1x1 കണക്റ്റർ പിന്നുകൾ
1x2 കണക്റ്റർ പിന്നുകൾ
2x2 കണക്റ്റർ പിന്നുകൾ

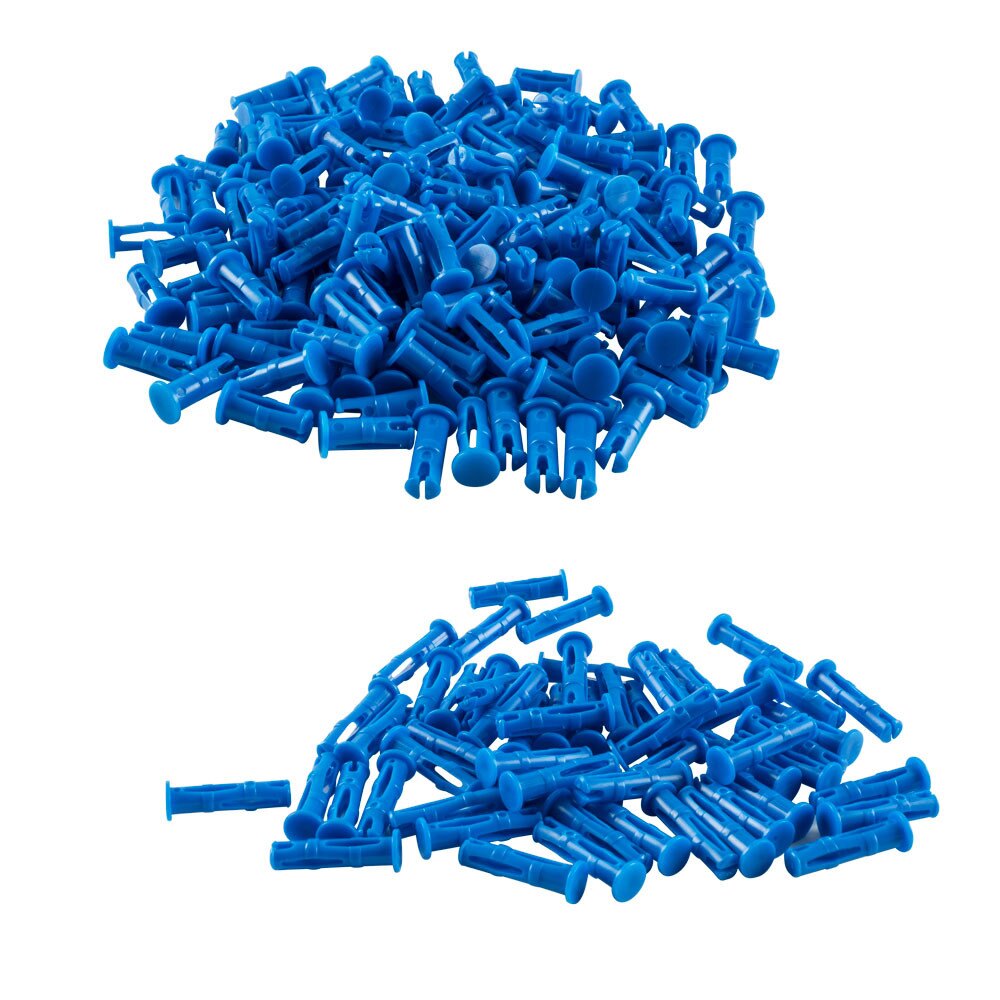

- ക്യാപ്ഡ് കണക്റ്റർ പിൻസ് ഡിസൈനുകളിൽ മറ്റൊരു തരത്തിലുള്ള കണക്ഷൻ നൽകുന്നു, അവിടെ ക്യാപ് ഒരു ദ്വാരത്തിലൂടെ വലിച്ചെടുക്കാൻ കഴിയാത്തതിനാൽ ഒരു സ്റ്റാൻഡേർഡ് കണക്റ്റർ പിൻ പുറത്തെടുക്കാനുള്ള സാധ്യത ഉണ്ടാകാം. ഒരു അസംബ്ലി കൂട്ടിച്ചേർത്തതിനുശേഷം അത് ശക്തിപ്പെടുത്താൻ ക്യാപ്ഡ് കണക്റ്റർ പിന്നുകളും ഉപയോഗിക്കാം, കാരണം പിന്നുകൾ പുറം പ്രതലത്തിൽ നിന്ന് തിരുകാൻ കഴിയും. ഒരു ഘടകത്തിലെ ദ്വാരത്തിലൂടെ അടുത്ത ഘടകത്തിന്റെ ദ്വാരത്തിലേക്ക് തള്ളിയിടുന്ന തരത്തിലാണ് ഈ പിന്നുകൾ രൂപകൽപ്പന ചെയ്തിരിക്കുന്നത്. രണ്ട് ഘടകങ്ങൾ പരസ്പരം ബന്ധിപ്പിക്കുന്നതിന് 0x2 പിന്നുകളും മൂന്ന് പാളി ഘടകങ്ങൾ ബന്ധിപ്പിക്കുന്നതിന് 0x3 പിന്നുകളും ഉണ്ട്.
| കണക്റ്റർ പിന്നുകൾ | ക്യാപ്പ്ഡ് കണക്റ്റർ പിന്നുകൾ |
|
|
|
എതിർപ്പുകൾ
ഒരു കർക്കശമായ കണക്ഷൻ സൃഷ്ടിക്കുമ്പോൾ രണ്ട് ഭാഗങ്ങൾ പരസ്പരം വേർതിരിക്കുന്നതിന് സ്റ്റാൻഡ്ഓഫുകൾ ഉപയോഗിക്കുന്നു. ഇതിന് ഒരു ഉദാഹരണം, രണ്ട് 2X ബീമുകൾ വേർതിരിക്കുന്നതിലൂടെ അവയ്ക്കിടയിൽ ഡ്രൈവ് ഗിയറുകളുടെ ഒരു ശ്രേണി സ്ഥാപിക്കാൻ കഴിയും. ഒരു കൈയുടെ അറ്റത്ത് ഒരു ഫോർക്ക് ഉണ്ടാക്കുന്നത് പോലെ, ഗെയിം പീസുകൾ കൈകാര്യം ചെയ്യുന്നതിനായി സ്റ്റാൻഡ്ഓഫുകൾ കൂട്ടിച്ചേർക്കാവുന്നതാണ്. ലഭ്യമായ സ്റ്റാൻഡ്ഓഫുകളിൽ 0.5x, 1x, 2x, 4x, 6x നീളങ്ങൾ ഉൾപ്പെടുന്നു. സ്റ്റാൻഡ്ഓഫിന്റെ അവസാനം ഒരു പിവറ്റ് പോയിന്റ് സൃഷ്ടിക്കാൻ കഴിയുന്ന എൻഡ് സ്റ്റാൻഡ്ഓഫ് കണക്ടറുകൾ പോലുള്ള സ്റ്റാൻഡ്ഓഫ് കണക്ടറുകളും സ്റ്റാൻഡ്ഓഫുകളെ പരസ്പരം ബന്ധിപ്പിക്കാൻ അനുവദിക്കുന്ന മിനി, സ്റ്റാൻഡേർഡ് സ്റ്റാൻഡ്ഓഫ് കണക്ടറുകളും സ്റ്റാൻഡ്ഓഫുകളിൽ ഉൾപ്പെടുന്നു. സ്റ്റാൻഡ്ഓഫ് ഉപയോഗങ്ങളുടെ ഉദാഹരണങ്ങൾ കാണാൻ ഇനിപ്പറയുന്ന 3D ബിൽഡുകൾ കാണുക.
ഭാഗങ്ങൾ വേർതിരിക്കുന്ന തർക്കങ്ങൾ
ഗെയിം പീസുകൾ കൈകാര്യം ചെയ്യുന്നതിനുള്ള തടസ്സങ്ങൾ
വ്യത്യസ്ത നീളമുള്ള സ്റ്റാൻഡ്ഓഫുകൾ സൃഷ്ടിക്കുന്നു
കോർണർ കണക്ടറുകൾ
കോർണർ കണക്ടറുകൾ വൈവിധ്യമാർന്ന ഓറിയന്റേഷനുകളിൽ വരുന്നു, ബീമുകൾ, പ്ലേറ്റുകൾ, മറ്റ് ഘടകങ്ങൾ എന്നിവയെ ബന്ധിപ്പിക്കുന്ന ത്രിമാന ഡിസൈനുകൾ സൃഷ്ടിക്കുന്നതിന് അനന്തമായ ഓപ്ഷനുകൾ ഇത് അനുവദിക്കുന്നു. ലഭ്യമായ കോർണർ കണക്ടറുകളുടെ ചില ഉദാഹരണ ഉപയോഗങ്ങൾ കാണാൻ ഇനിപ്പറയുന്ന 3D ബിൽഡുകൾ കാണുക:
2X വൈഡ് കോർണർ കണക്ടറുകൾ:
2X2, 1X2, 2X1 കോൺഫിഗറേഷനുകളിൽ ലഭ്യമാണ്.
2X വൈഡ് ഓഫ്സെറ്റ് കോർണർ കണക്ടറുകൾ:
2X2, 1X2, 2X1 കോൺഫിഗറേഷനുകളിൽ ലഭ്യമാണ്.
ഇരട്ട 2x വൈഡ്, 2x2 കോർണർ കണക്ടറുകളും ട്രിപ്പിൾ 2x വൈഡ്, 2x2 കോർണർ കണക്ടറുകളും:
രണ്ട് സമാന്തര ഘടകങ്ങൾ വേർതിരിക്കാനും ബന്ധിപ്പിക്കാനും ഉപയോഗിക്കുന്നു.
ഐക്യു (രണ്ടാം തലമുറ) കിറ്റുകളിൽ 60 ഡിഗ്രി ഓമ്നി 1x2 കോർണർ കണക്ടർ പോലുള്ള അധിക കോർണർ കണക്റ്റർ ഓപ്ഷനുകൾ ഉൾപ്പെടുന്നു.
