VEXcode IQ-ൽ വിഷൻ സെൻസർ കോൺഫിഗർ ചെയ്യുന്നു – VEX ലൈബ്രറി

വിഷൻ സെൻസർ നിങ്ങളുടെ റോബോട്ടിനെ അതിന്റെ പരിസ്ഥിതിയിലെ നിറങ്ങൾ കണ്ടെത്തി പ്രതികരിക്കാൻ അനുവദിക്കുന്നു. ഒരു ബിൽറ്റ്-ഇൻ ക്യാമറയും ഓൺബോർഡ് പ്രോസസ്സിംഗും ഉപയോഗിച്ച്, വിഷൻ സെൻസറിന് കളർ സിഗ്നേച്ചറുകൾ തിരിച്ചറിയാനും ട്രാക്ക് ചെയ്യാനും കഴിയും, ഇവ നിങ്ങളുടെ പ്രോജക്റ്റിനായി നിങ്ങൾ കോൺഫിഗർ ചെയ്യുന്ന പ്രത്യേക നിറങ്ങളാണ്.

കളർ സിഗ്നേച്ചറുകൾ കോൺഫിഗർ ചെയ്തുകഴിഞ്ഞാൽ, സെൻസറിന് അതിന്റെ വ്യൂ ഫീൽഡിനുള്ളിൽ പൊരുത്തപ്പെടുന്ന വസ്തുക്കളുടെ സ്ഥാനം, വലുപ്പം, എണ്ണം തുടങ്ങിയ വിവരങ്ങൾ റിപ്പോർട്ട് ചെയ്യാൻ കഴിയും.

പ്രധാനം:ഇന്റർനെറ്റ് കണക്ഷൻ ഉണ്ടെങ്കിൽ വിഷൻ സെൻസർ കോൺഫിഗർ ചെയ്യാൻ കഴിയൂ.

വിഷൻ യൂട്ടിലിറ്റിയുമായി ബന്ധിപ്പിക്കുക

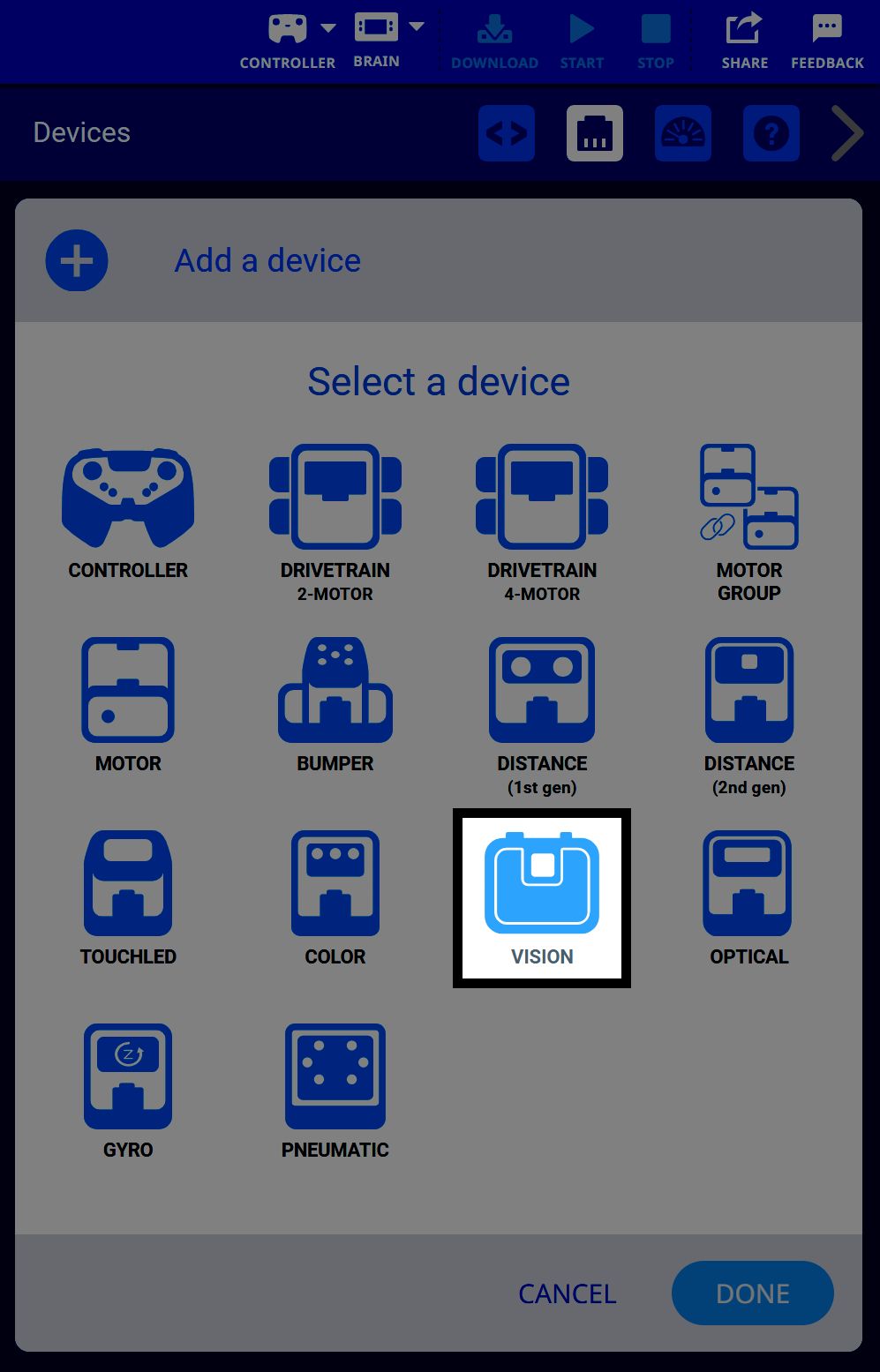

നിങ്ങളുടെ വിഷൻ സെൻസർ കോൺഫിഗർ ചെയ്യാൻ ആരംഭിക്കുന്നതിന്, ആദ്യം അതിനെ ഡിവൈസസ് വിൻഡോയിൽ ഒരു ഉപകരണമായി ചേർക്കുക.

കളർ സിഗ്നേച്ചറുകൾ കോൺഫിഗർ ചെയ്യാൻ ആരംഭിക്കുന്നതിന് തിരഞ്ഞെടുക്കുക. യൂട്ടിലിറ്റി തുറക്കുക.

വിഷൻ സെൻസർ യൂട്ടിലിറ്റി ഇന്റർഫേസ് ഇടതുവശത്ത് വർണ്ണാഭമായ കാലിബ്രേഷൻ സ്ക്വയറുകളുടെ ഒരു ഗ്രിഡും വലതുവശത്ത് SIG_1 മുതൽ SIG_7 വരെ ലേബൽ ചെയ്തിരിക്കുന്ന സിഗ്നേച്ചർ സ്ലോട്ടുകളുടെ ഒരു ലിസ്റ്റും കാണിക്കുന്നു. ഓരോ ഒപ്പിലും സജ്ജീകരണത്തിനും ക്ലിയറിനുമുള്ള ബട്ടണുകൾ ഉണ്ട്. മുകളിലുള്ള ബ്രൈറ്റ്‌നെസ് സ്ലൈഡർ 50 ആയി സജ്ജീകരിച്ചിരിക്കുന്നു. താഴെ ഒരു കോപ്പി കോൺഫിഗ് ബട്ടൺ ദൃശ്യമാകുന്നു.

നിങ്ങളുടെ വിഷൻ സെൻസർ ബന്ധിപ്പിക്കുന്നതിന് വിൻഡോയുടെ മുകളിൽ ഇടത് കോണിലുള്ള ക്യാമറ ഐക്കൺ തിരഞ്ഞെടുക്കുക.

ഒരു VEX വിഷൻ സെൻസറിന്റെ പിൻഭാഗത്തിന്റെ പോർട്ടുകൾ കാണിക്കുന്ന ഒരു ക്ലോസ്-അപ്പ്. യുഎസ്ബി പോർട്ട് ഇടതുവശത്താണ്, സെൻസർ ബന്ധിപ്പിച്ചിട്ടുണ്ടെന്ന് സൂചിപ്പിക്കുന്ന ഒരു മഞ്ഞ ലൈറ്റ് കൊണ്ട് പ്രകാശിച്ചിരിക്കുന്നു. V5 ബ്രെയിനുമായി ബന്ധിപ്പിക്കുന്നതിന് സെൻസറിൽ മറ്റ് രണ്ട് പോർട്ടുകളും ഉണ്ട്.

മൈക്രോ-യുഎസ്ബി പോർട്ട് ഉപയോഗിച്ച് വിഷൻ സെൻസർ നിങ്ങളുടെ കമ്പ്യൂട്ടറുമായി ബന്ധിപ്പിക്കുക.

ഒരു വിഷൻ സെൻസറിലേക്ക് കണക്റ്റ് ചെയ്യാൻ ആവശ്യപ്പെടുന്ന vision.vexcode.cloud-ൽ നിന്നുള്ള ഒരു ബ്രൗസർ പ്രോംപ്റ്റ്. നീല നിറത്തിലുള്ള ഒരു സെലക്ഷൻ ബോക്സിൽ വിഷൻ സെൻസർ എന്ന ഉപകരണ നാമം ഹൈലൈറ്റ് ചെയ്തിരിക്കുന്നു. പ്രോംപ്റ്റിന്റെ അടിയിൽ Connect, Cancel എന്നീ ലേബലുകൾ ഉള്ള ബട്ടണുകൾ കാണിച്ചിരിക്കുന്നു.

നിങ്ങളുടെ ഉപകരണത്തിന്റെ ഡയലോഗ് ഉപയോഗിച്ച്, വിഷൻ സെൻസർ തിരഞ്ഞെടുക്കുക. റഫറൻസിനായി ഒരു വിൻഡോസ് ഇന്റർഫേസ് ഇവിടെ കാണിച്ചിരിക്കുന്നു.

കുറിപ്പ്: ഐക്യു (ഒന്നാം തലമുറ) അല്ലെങ്കിൽ (രണ്ടാം തലമുറ) തലച്ചോറുമായി ബന്ധിപ്പിച്ചിരിക്കുമ്പോൾ വിഷൻ സെൻസർ വിഷൻ യൂട്ടിലിറ്റി ഉപയോഗിച്ച് കോൺഫിഗർ ചെയ്യാൻ കഴിയില്ല.

വിഷൻ സെൻസർ യൂട്ടിലിറ്റിയിൽ നിന്നുള്ള തത്സമയ പ്രിവ്യൂ ഫീഡിൽ വെളുത്ത പരിതസ്ഥിതിയിൽ കേന്ദ്രീകരിച്ചിരിക്കുന്ന ഒരു ചുവന്ന ക്യൂബ് കാണിക്കുന്നു. ഇന്റർഫേസ് മുകളിൽ 50 ആയി സജ്ജീകരിച്ചിരിക്കുന്ന ഒരു തെളിച്ച സ്ലൈഡറും വലതുവശത്ത് SIG_1 മുതൽ SIG_7 വരെയുള്ള കോൺഫിഗറേഷൻ നിയന്ത്രണങ്ങളും പ്രദർശിപ്പിക്കുന്നു. സിഗ്നേച്ചർ സ്ലോട്ടുകൾക്ക് താഴെയായി 'എല്ലാം മായ്‌ക്കുക' ബട്ടൺ ദൃശ്യമാകുന്നു.

കണക്ട് ചെയ്തുകഴിഞ്ഞാൽ, വിഷൻ സെൻസർ കണക്ട് ചെയ്തപ്പോൾ എടുത്ത ഒരു ചിത്രം പ്രദർശിപ്പിക്കുകയും മുകളിൽ വലതുവശത്തുള്ള ക്യാമറ ഐക്കൺ പച്ചയായി മാറുകയും ചെയ്യും.

ഒരു കളർ സിഗ്നേച്ചർ ക്രമീകരിക്കുന്നു

കുറഞ്ഞ വെളിച്ചം കാരണം കാണാൻ കഴിയുന്ന ഒരു ചുവന്ന ക്യൂബ് കാണിക്കുന്ന ഒരു മങ്ങിയ വിഷൻ സെൻസർ പ്രിവ്യൂ. മുകളിലുള്ള തെളിച്ച നിയന്ത്രണം 50 ആയി സജ്ജീകരിച്ചിരിക്കുന്നു. വസ്തു കൂടുതലും നിഴലിലാണ്, പശ്ചാത്തലം ഇരുണ്ട പർപ്പിൾ നിറത്തിൽ കാണപ്പെടുന്നു.

വിഷൻ യൂട്ടിലിറ്റിയിൽ കാണിച്ചിരിക്കുന്ന ചിത്രം അപ്ഡേറ്റ് ചെയ്യാൻ, പച്ച ക്യാമറ ഐക്കൺ തിരഞ്ഞെടുക്കുക.

കുറഞ്ഞ തെളിച്ചം

വിഷൻ സെൻസർ പ്രിവ്യൂവിൽ, തെളിച്ചം 10 ആയി സജ്ജീകരിച്ചിരിക്കുന്ന ഒരു ചുവന്ന ക്യൂബ് കാണിക്കുന്നു. ഈ രംഗം വളരെ കുറച്ച് മാത്രമേ എക്സ്പോസ് ചെയ്തിട്ടുള്ളൂ, പക്ഷേ മുമ്പത്തെ ചിത്രത്തേക്കാൾ കൂടുതൽ ദൃശ്യമാണ്. വളഞ്ഞ വെളുത്ത പശ്ചാത്തലത്തിൽ മധ്യഭാഗത്തായി ക്യൂബ് സ്ഥാപിച്ചിരിക്കുന്നു, വലതുവശത്തേക്ക് ചെറുതായി ചരിഞ്ഞിരിക്കുന്നു.

ഉയർന്ന തെളിച്ചം

തെളിച്ചമുള്ള വിഷൻ സെൻസർ പ്രിവ്യൂ 150 ആയി വർദ്ധിപ്പിച്ചു. ചുവന്ന ക്യൂബ് മധ്യഭാഗത്തായി സ്ഥാപിച്ചിരിക്കുന്നു, തിളക്കമുള്ളതായി കാണപ്പെടുന്നു, പക്ഷേ ചിത്രം മങ്ങിയ നിറങ്ങളാൽ അമിതമായി തുറന്നുകാട്ടപ്പെട്ടതായി കാണപ്പെടുന്നു. പ്രകാശത്തിന്റെ തീവ്രത കാരണം ക്യൂബിന്റെ വിശദാംശങ്ങൾ തിരിച്ചറിയാൻ പ്രയാസമാണ്.

വിഷൻ സെൻസർ എടുക്കുന്ന ചിത്രങ്ങളുടെ തെളിച്ചം മാറ്റാൻ, വിഷൻ യൂട്ടിലിറ്റിയുടെ മുകളിലുള്ള ബ്രൈറ്റ്‌നസ് സ്ലൈഡർ ഉപയോഗിക്കുക.

ഈ വീഡിയോയിൽ കാണിച്ചിരിക്കുന്നതുപോലെ, സോളിഡ്-കളർ ഒബ്‌ജക്റ്റിന് മുകളിൽ നിങ്ങളുടെ മൗസ് കഴ്‌സർ സ്ഥാപിക്കുക, തുടർന്ന് ആവശ്യമുള്ള നിറം തിരഞ്ഞെടുത്ത് ഡ്രാഗ് ചെയ്ത് കോൺഫിഗർ ചെയ്യുക.

കുറിപ്പ്: നിങ്ങൾ തിരഞ്ഞെടുക്കാൻ ആഗ്രഹിക്കുന്ന നിറത്തിന്റെ പരിധിക്കുള്ളിൽ തന്നെ തുടരുന്നുവെന്ന് ഉറപ്പാക്കുക. അല്ലെങ്കിൽ, വിഷൻ സെൻസറിന്റെ കണ്ടെത്തലിനെ തെറ്റിച്ചേക്കാവുന്ന നിറങ്ങൾ പശ്ചാത്തലത്തിൽ നിന്ന് അബദ്ധത്തിൽ പിടിച്ചെടുക്കാൻ സാധ്യതയുണ്ട്.

ചുവന്ന ഡിറ്റക്ഷൻ ബോക്സിൽ ചുവന്ന ക്യൂബിന്റെ ഔട്ട്ലൈൻ ഉള്ള വിഷൻ സെൻസർ പ്രിവ്യൂ. തെളിച്ചം കുറവാണ്, ചിത്രം ഇരുണ്ടതുമാണ്. വലതുവശത്ത്, SIG_1 സ്ലോട്ടിന്റെ സെറ്റ് ബട്ടൺ ഹൈലൈറ്റ് ചെയ്തിട്ടുണ്ട്, ഇത് സിഗ്നേച്ചർ പരിശീലനത്തിനായി സജീവമാണെന്ന് സൂചിപ്പിക്കുന്നു.

സെറ്റ് ബട്ടൺ പച്ചയായി മാറും. നിറം സംരക്ഷിക്കാൻ അത് തിരഞ്ഞെടുക്കുക.

ഒരു കളർ സിഗ്നേച്ചർ സജ്ജമാക്കുമ്പോൾ, ആ സിഗ്നേച്ചറുമായി പൊരുത്തപ്പെടുന്ന ഏത് നിറത്തിനും ചുറ്റും ഒരു ബൗണ്ടിംഗ് ബോക്സ് ദൃശ്യമാകും. ഒരു വസ്തുവിന്റെ ഗുണങ്ങളെക്കുറിച്ചും അവ ഉപയോഗിച്ച് എങ്ങനെ കോഡ് ചെയ്യാമെന്നതിനെക്കുറിച്ചുമുള്ള കൂടുതൽ വിവരങ്ങൾക്ക്, IQ (2nd gen) അല്ലെങ്കിൽ IQ (1st gen) API റഫറൻസ് സൈറ്റിലേക്ക് പോകുക.

കളർ സിഗ്നേച്ചറിൽ ക്ലിക്ക് ചെയ്തുകൊണ്ട് നിങ്ങൾക്ക് അതിന്റെ പേര് മാറ്റാനും കഴിയും (സ്ഥിരസ്ഥിതിയായി ആദ്യ നാമം SIG_1 ആണ്). ടെക്സ്റ്റ് ഫീൽഡിന് പുറത്ത് തിരഞ്ഞെടുക്കുന്നത് പേര് സംരക്ഷിക്കും.

ഈ വീഡിയോയിൽ കാണിച്ചിരിക്കുന്നതുപോലെ, ഒരു കളർ സിഗ്നേച്ചറിന്റെ ടോളറൻസ് ക്രമീകരിക്കുന്നതിന് അതിനടുത്തുള്ള അമ്പടയാള ഐക്കൺ തിരഞ്ഞെടുക്കുക.

ടോളറൻസ് വർദ്ധിപ്പിക്കുന്നത് സമാനമായ ഷേഡുകളുടെ വിശാലമായ ശ്രേണിയെ ഒരേ കളർ സിഗ്നേച്ചറായി തിരിച്ചറിയാൻ അനുവദിക്കുന്നു, ഇത് ഷാഡോകൾ അല്ലെങ്കിൽ ഗ്ലെയർ പോലുള്ള പൊരുത്തക്കേടുള്ള ലൈറ്റിംഗ് സാഹചര്യങ്ങളിൽ ഉപയോഗപ്രദമാണ്. ടോളറൻസ് കുറയ്ക്കുന്നത് സെൻസറിനെ കൂടുതൽ സെലക്ടീവ് ആക്കുന്നു, യഥാർത്ഥ ഒപ്പിന് വളരെ അടുത്തുള്ള നിറങ്ങൾ മാത്രം തിരിച്ചറിയുന്നു.

ഒരു കളർ കോഡ് ക്രമീകരിക്കുന്നു

ഒരു കളർ കോഡ് എന്നത് ഒരു തിരശ്ചീന പാറ്റേൺ രൂപപ്പെടുത്തുന്ന വർണ്ണ സിഗ്നേച്ചറുകളുടെ സംയോജനമാണ്. കളർ സിഗ്നേച്ചറുകൾ കോൺഫിഗർ ചെയ്തുകഴിഞ്ഞാൽ, കളർ കോഡുകൾ കോൺഫിഗർ ചെയ്യാൻ ആരംഭിക്കുന്നതിന് കോഡുകൾ ടാബ് തിരഞ്ഞെടുക്കുക.

കോഡുകൾ ടാബ് ഇപ്പോൾ സജീവമാണ്. ഇടതുവശത്ത് ഒരേ ചുവപ്പും നീലയും ക്യൂബുകൾ കണ്ടെത്തി, RED_BOX, BLUE_BOX ലേബലുകൾ ഉണ്ട്. വലത് പാനലിൽ, മുകളിലെ വരി രണ്ട് പേരുകളുമുള്ള ഒരു ഗ്രൂപ്പ് ചെയ്ത കോഡ് കാണിക്കുന്നു: RED_BOX, BLUE_BOX. അതിനു താഴെ എന്റർ കോഡ് എന്ന് ലേബൽ ചെയ്തിട്ടുള്ള ശൂന്യമായ കോഡ് ഇൻപുട്ട് ഫീൽഡുകൾ ഉണ്ട്.

വലത് ടെക്സ്റ്റ് ബോക്സിൽ, കളർ കോഡിൽ ഉൾപ്പെടുത്തേണ്ട കളർ സിഗ്നേച്ചറുകളുടെ പേരുകൾ ക്രമത്തിലും കോമകളാൽ വേർതിരിച്ചും നൽകുക.

ഉദാഹരണത്തിന്, ചുവപ്പ്, തുടർന്ന് നീല എന്നീ പാറ്റേണുകൾ സൃഷ്ടിക്കാൻ, RED_BOX,BLUE_BOXനൽകുക. നീലയും തുടർന്ന് ചുവപ്പും നിറത്തിലുള്ള ഒരു പാറ്റേൺ സൃഷ്ടിക്കാൻ, BLUE_BOX,RED_BOXനൽകുക.

വിഷൻ സെൻസർ പ്രിവ്യൂ വീണ്ടും ചുവപ്പും നീലയും ക്യൂബുകൾ വശങ്ങളിലായി കാണിക്കുന്നു. കോഡ് ലിസ്റ്റിന്റെ മുകളിൽ വലത് കോണിൽ ഒരു ഇച്ഛാനുസൃത ലേബൽ, BOX_CODE, കാണിച്ചിരിക്കുന്നു, ഒരു എൻട്രിക്ക് കീഴിൽ RED_BOX, BLUE_BOX എന്നിവ ഗ്രൂപ്പുചെയ്യുന്നു. ക്യൂബ് പേരുകളുടെ അതേ വരിയിലാണ് ഗ്രൂപ്പ് ചെയ്ത എൻട്രി ദൃശ്യമാകുന്നത്.

ഇടതുവശത്തുള്ള ടെക്സ്റ്റ് ഫീൽഡിനുള്ളിൽ ക്ലിക്ക് ചെയ്ത് കളർ സിഗ്നേച്ചറിന്റെ പേര് മാറ്റുക.

വിഷൻ സെൻസർ പ്രിവ്യൂവിൽ ചുവപ്പും നീലയും ക്യൂബുകൾ സംയോജിപ്പിച്ച ഒരു വലിയ വെളുത്ത ബൗണ്ടിംഗ് ബോക്സ് കാണിക്കുന്നു. മുകളിലുള്ള വാചകം CX 128, CY 134, വീതി 220, ഉയരം 108, Sig 12 Ang=-1 എന്നിങ്ങനെയാണ്, ഇത് സംയോജിത ഒബ്ജക്റ്റ് ഒപ്പിനെ സൂചിപ്പിക്കുന്നു. വലതുവശത്തുള്ള കോഡ്സ് പാനലിൽ BOX_CODE ആണ് ഐഡന്റിഫയർ ആയി കാണിക്കുന്നത്, RED_BOX ഉം BLUE_BOX ഉം ഘടക ഘടകങ്ങളായി പട്ടികപ്പെടുത്തിയിരിക്കുന്നു.

പുതിയ കളർ കോഡിനായി ഒരു പേര് സേവ് ചെയ്തുകഴിഞ്ഞാൽ, അത് സ്ക്രീനിൽ ദൃശ്യമാകും.

കളർ കോഡുകൾക്ക് അവയുടെ വസ്തുക്കളുമായി ഉപയോഗിക്കാൻ കഴിയുന്ന ഒരു സവിശേഷ സവിശേഷതയുണ്ട്, അതിനെ ആംഗിൾ എന്ന് വിളിക്കുന്നു. ഈ പ്രോപ്പർട്ടിയെക്കുറിച്ചുള്ള കൂടുതൽ വിവരങ്ങൾക്ക്, IQ (2nd gen) അല്ലെങ്കിൽ IQ (1st gen) API റഫറൻസ് സൈറ്റ് സന്ദർശിക്കുക.

വിഷൻ സെൻസറിന്റെ കോൺഫിഗറേഷൻ സംരക്ഷിക്കുക

എല്ലാ കളർ സിഗ്നേച്ചറുകളും കളർ കോഡുകളും സജ്ജീകരിച്ചുകഴിഞ്ഞാൽ, കോപ്പി കോൺഫിഗ് തിരഞ്ഞെടുത്ത് VEXcode-ലേക്ക് മടങ്ങുക.

പേസ്റ്റ് കോൺഫിഗ് എന്ന് ലേബൽ ചെയ്‌തിരിക്കുന്നതും ഹൈലൈറ്റ് ചെയ്‌തിരിക്കുന്നതുമായ ഒരു നീല ബട്ടണുള്ള വിഷൻ സെൻസർ സെറ്റിംഗ്‌സ് സ്‌ക്രീൻ.

VEXcode-നുള്ളിൽ, Paste Configതിരഞ്ഞെടുക്കുക.

അതേ വിഷൻ സെൻസർ സെറ്റിംഗ്സ് സ്ക്രീൻ, ഇപ്പോൾ JSON കോൺഫിഗറേഷൻ ടെക്സ്റ്റ് ഫീൽഡിൽ ഒട്ടിച്ചു. JSON-ൽ തെളിച്ചവും RED_BOX സിഗ്നേച്ചർ പാരാമീറ്ററുകളും ഉൾപ്പെടുന്നു. താഴെ വലതുവശത്തുള്ള 'പൂർത്തിയായി' ബട്ടൺ ഹൈലൈറ്റ് ചെയ്തിരിക്കുന്നു, ഇത് കോൺഫിഗറേഷൻ പ്രയോഗിക്കാൻ തയ്യാറാണെന്ന് സൂചിപ്പിക്കുന്നു.

തുടർന്ന് വിഷൻ സെൻസർ കോൺഫിഗറേഷൻ സേവ് ചെയ്യാൻപൂർത്തിയായി തിരഞ്ഞെടുക്കുക, തുടർന്ന് VEXcode IQ-ൽ കോഡ് ചെയ്യാൻ അത് ഉപയോഗിക്കാൻ തുടങ്ങുക.
