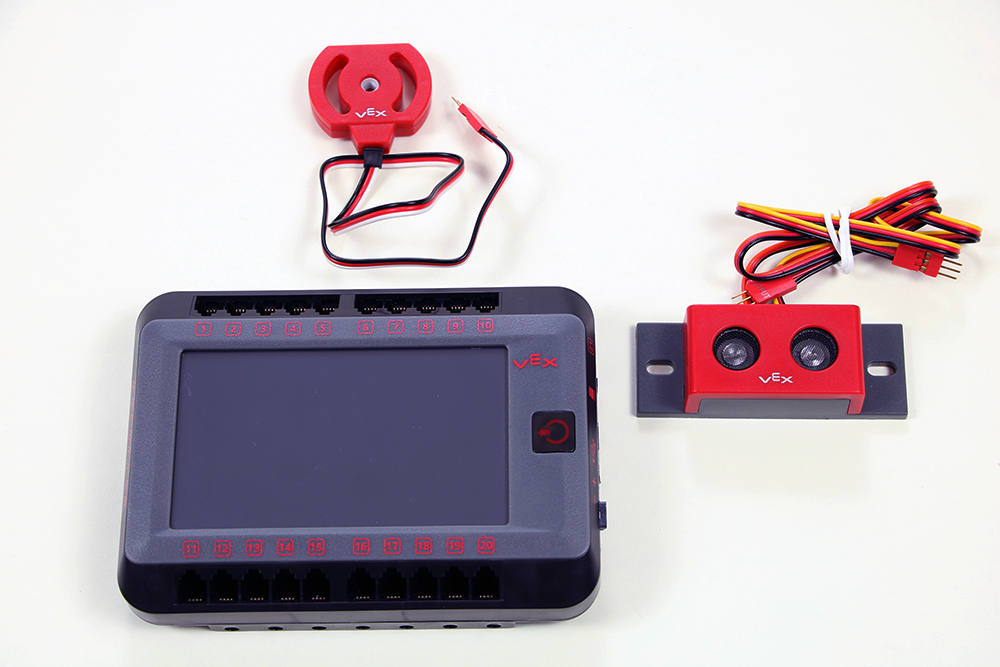

ആവശ്യമായ ഘടകങ്ങൾ ശേഖരിക്കുക
നിങ്ങൾക്ക് ഇനിപ്പറയുന്ന ഇനങ്ങൾ ആവശ്യമാണ്:
- ഒരു V5 റോബോട്ട് ബ്രെയിൻ
- ഒരു 3-വയർ ഉപകരണം

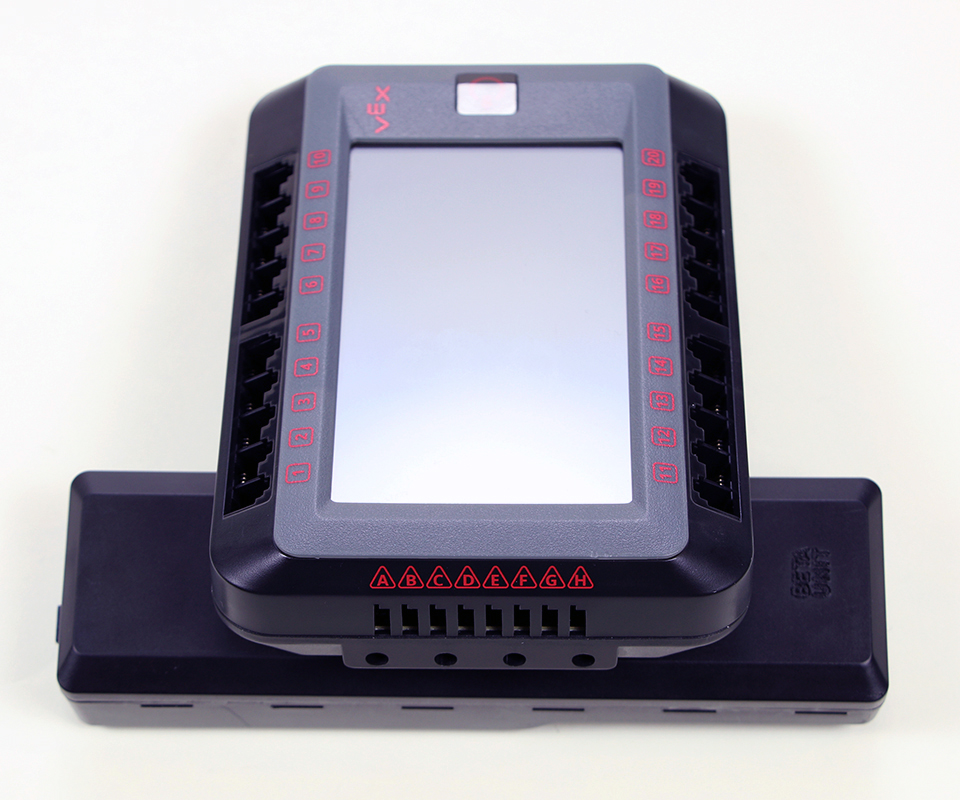

3-വയർ പോർട്ടുകൾ കണ്ടെത്തുക
ബാറ്ററി കണക്ഷനുള്ള വശത്തിന് എതിർവശത്തുള്ള V5 ബ്രെയിനിന്റെ വശത്താണ് 3-വയർ പോർട്ടുകൾ സ്ഥിതി ചെയ്യുന്നത്.
V5 ബ്രെയിനിൽ AH എന്ന് ലേബൽ ചെയ്‌തിരിക്കുന്ന എട്ട് 3-വയർ പോർട്ടുകൾ ഉണ്ട്, ഇവയെല്ലാം VEX EDR 3-വയർ ലെഗസി സെൻസറുകൾക്കും മോട്ടോർ കൺട്രോളറുകൾക്കും ഒപ്പം ഉപയോഗിക്കാവുന്ന ഇൻപുട്ടുകളോ ഔട്ട്‌പുട്ടുകളോ ആയി ഉപയോഗിക്കാം.

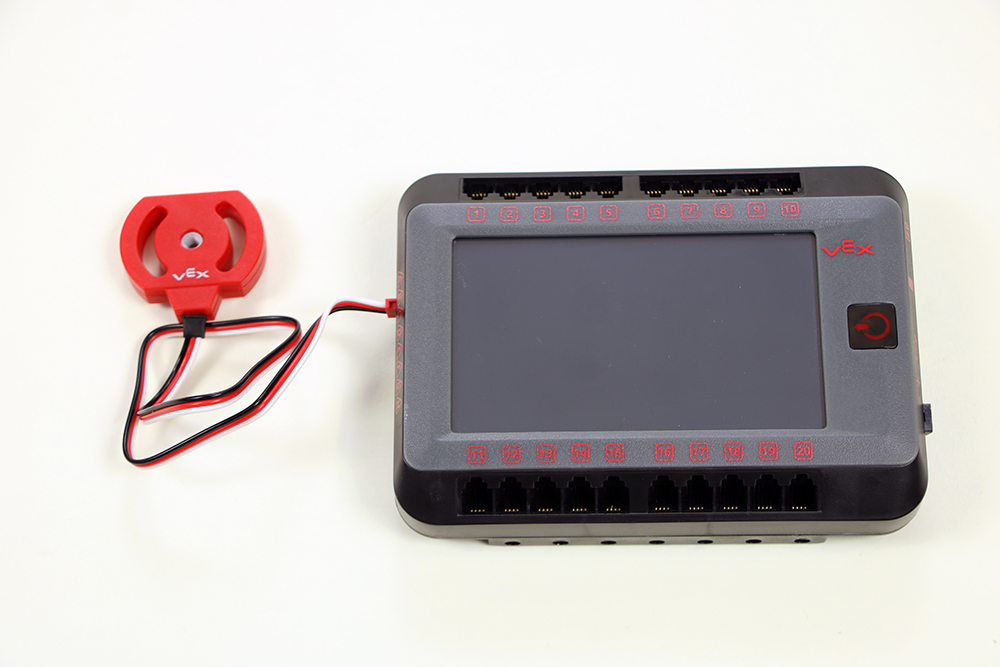

3-വയർ ഉപകരണം ബന്ധിപ്പിക്കുക.
ആവശ്യമുള്ള പോർട്ടിലേക്ക്(കളിൽ) 3-വയർ കേബിൾ(കൾ) തിരുകുക. പോർട്ടുകൾ കീ ചെയ്തിരിക്കുന്നതിനാൽ നിങ്ങൾക്ക് കേബിൾ ഒരു വിധത്തിൽ മാത്രമേ പ്ലഗ് ചെയ്യാൻ കഴിയൂ.
നിങ്ങൾ 3-വയർ എക്സ്റ്റൻഷനുകൾ ഉപയോഗിക്കുകയാണെങ്കിൽ, ഉപകരണം തെറ്റായി ബന്ധിപ്പിക്കുന്നത് തടയാൻ കറുത്ത വയറുകൾ എല്ലായ്പ്പോഴും ബന്ധിപ്പിച്ചിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
