The VEX Visual Studio Code Extension has replaced VEXcode Pro V5, which is now end-of-life.

VEXcode Blocks and VEXcode Text remain actively developed and supported for all VEX platforms.

VEXcode Pro V5 ഉപയോഗിച്ച് പ്രോഗ്രാം ചെയ്യാൻ തുടങ്ങുമ്പോൾ, സെൻസറും 3-വയർ ഉപകരണ കമാൻഡുകളും കോൺഫിഗർ ചെയ്യുന്നതുവരെ കമാൻഡ് റഫറൻസിൽ ദൃശ്യമാകില്ല.

ഒരു 3-വയർ ഉപകരണം ചേർക്കുന്നു

V5 വിഭാഗത്തിനായുള്ള റോബോട്ട് കോൺഫിഗറേഷൻ ചിത്രീകരിക്കുന്ന ഡയഗ്രം, മോട്ടോറുകൾ, സെൻസറുകൾ, ഘടനാപരമായ ഘടകങ്ങൾ എന്നിവയുൾപ്പെടെ വിവിധ ഘടകങ്ങളും അവയുടെ ക്രമീകരണവും പ്രദർശിപ്പിക്കുന്നു.

ഒരു ഉപകരണം കോൺഫിഗർ ചെയ്യുന്നതിന്, റോബോട്ട് കോൺഫിഗറേഷൻ വിൻഡോ തുറക്കുന്നതിന് റോബോട്ട് കോൺഫിഗറേഷൻ ബട്ടൺ തിരഞ്ഞെടുക്കുക. റോബോട്ട് കോൺഫിഗറേഷൻ വിൻഡോ ഉപയോഗിക്കുന്നതിന് ഒരു പ്രോജക്റ്റ് തുറന്നിരിക്കണം.

റോബോട്ടിക് ആപ്ലിക്കേഷനുകളിൽ ഒപ്റ്റിമൽ പ്രകടനത്തിനായി വിവിധ ഘടകങ്ങളും അവയുടെ ക്രമീകരണവും പ്രദർശിപ്പിക്കുന്ന ഒരു V5 റോബോട്ടിന്റെ കോൺഫിഗറേഷൻ ചിത്രീകരിക്കുന്ന ഡയഗ്രം.

"ഒരു ഉപകരണം ചേർക്കുക" തിരഞ്ഞെടുക്കുക.

V5 വിഭാഗ വിവരണ വിഭാഗവുമായി ബന്ധപ്പെട്ട, വിവിധ ഘടകങ്ങളും അവയുടെ കണക്ഷനുകളും കാണിക്കുന്ന, V5-നുള്ള റോബോട്ട് കോൺഫിഗറേഷൻ ചിത്രീകരിക്കുന്ന ഡയഗ്രം.

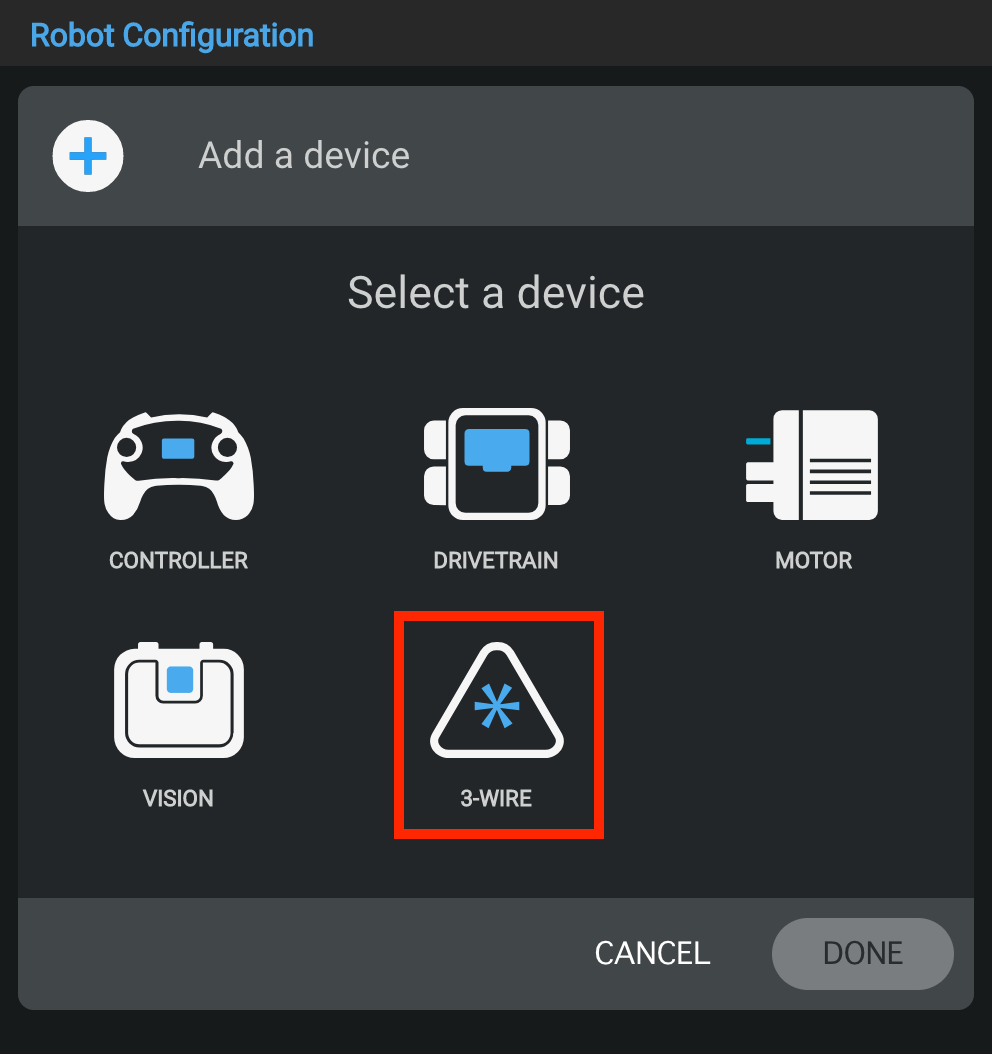

3-വയർ ഉപകരണങ്ങൾ തിരഞ്ഞെടുക്കുക.

V5 റോബോട്ടിക്സിനുള്ള റോബോട്ട് കോൺഫിഗറേഷൻ ചിത്രീകരിക്കുന്ന ഡയഗ്രം, വിവിധ ഘടകങ്ങളും അവയുടെ കണക്ഷനുകളും പ്രദർശിപ്പിക്കുന്നു, V5 വിഭാഗ വിവരണ വിഭാഗവുമായി ബന്ധപ്പെട്ടത്.

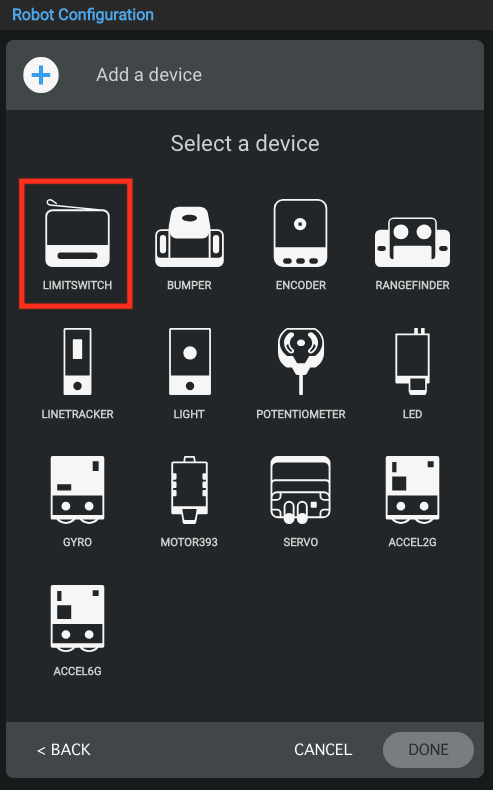

നിങ്ങൾ ഉപയോഗിക്കുന്ന 3-വയർ ഉപകരണം തിരഞ്ഞെടുക്കുക. ഈ ഉദാഹരണം ഒരു പരിധി സ്വിച്ച് കാണിക്കുന്നു.

കുറിപ്പ്: 3-വയർ ഉപകരണങ്ങളിൽ ലിമിറ്റ് സ്വിച്ച്, ബമ്പർ സ്വിച്ച്, എൻകോഡർ, റേഞ്ച് ഫൈൻഡർ, ലൈൻ ട്രാക്കർ, ലൈറ്റ്, പൊട്ടൻഷ്യോമീറ്റർ, LED, ഗൈറോ, മോട്ടോർ-393, സെർവോ, ആക്‌സിലറോമീറ്റർ-2G, ആക്‌സിലറോമീറ്റർ-6G എന്നിവ ഉൾപ്പെടുന്നു. എല്ലാ ഉപകരണങ്ങളും ഒരേ കോൺഫിഗറേഷൻ പ്രക്രിയ പിന്തുടരുന്നു, മോട്ടോർ-393-നുള്ള ഒരു അധിക ഘട്ടവും ഇതിൽ ഉൾപ്പെടുന്നു. കൂടുതൽ വിവരങ്ങൾക്ക് ഈ ലേഖനത്തിന്റെ അടിഭാഗം കാണുക.

V5 വിഭാഗത്തിനായുള്ള റോബോട്ട് കോൺഫിഗറേഷൻ ചിത്രീകരിക്കുന്ന ഡയഗ്രം, സിസ്റ്റത്തിനുള്ളിലെ വിവിധ ഘടകങ്ങളും അവയുടെ ക്രമീകരണവും പ്രദർശിപ്പിക്കുന്നു.

VEX V5 ബ്രെയിനിൽ ഉപകരണം ഏത് പോർട്ടിലേക്കാണ് ഘടിപ്പിച്ചിരിക്കുന്നതെന്ന് തിരഞ്ഞെടുക്കുക. മറ്റ് ഉപകരണങ്ങൾക്കായി ഇതിനകം കോൺഫിഗർ ചെയ്‌തിരിക്കുന്ന പോർട്ടുകൾ ലഭ്യമാകില്ല. പോർട്ട് തിരഞ്ഞെടുത്തുകഴിഞ്ഞാൽ, ഉപകരണം കോൺഫിഗറേഷനിലേക്ക് സമർപ്പിക്കാൻ "പൂർത്തിയായി" തിരഞ്ഞെടുക്കുക അല്ലെങ്കിൽ റോബോട്ട് കോൺഫിഗറേഷൻ വിൻഡോയിലേക്ക് തിരികെ പോകാൻ "റദ്ദാക്കുക" തിരഞ്ഞെടുക്കുക.

കുറിപ്പ്: “റദ്ദാക്കുക” തിരഞ്ഞെടുക്കുന്നത് നിങ്ങൾ ഉപകരണത്തിൽ വരുത്തിയ എല്ലാ മാറ്റങ്ങളും പഴയപടിയാക്കും, കൂടാതെ കോൺഫിഗറേഷന്റെ ഭാഗമാകില്ല.

ഒരു 3-വയർ ഉപകരണത്തിന്റെ പോർട്ട് മാറ്റുന്നു

V5 വിഭാഗ വിവരണവുമായി ബന്ധപ്പെട്ട വിവിധ ഘടകങ്ങളും അവയുടെ ക്രമീകരണവും പ്രദർശിപ്പിക്കുന്ന, V5-നുള്ള റോബോട്ട് കോൺഫിഗറേഷൻ ചിത്രീകരിക്കുന്ന ഡയഗ്രം.

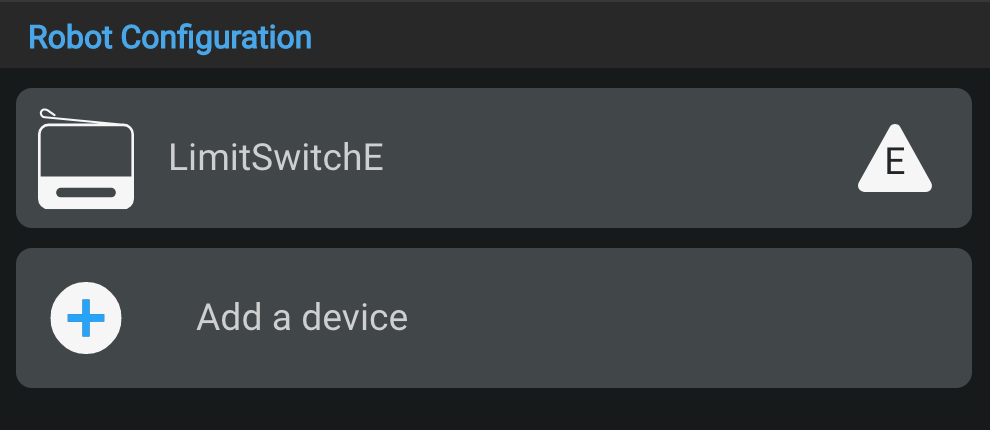

റോബോട്ട് കോൺഫിഗറേഷൻ വിൻഡോയിൽ 3-വയർ ഉപകരണം തിരഞ്ഞെടുത്ത് നിങ്ങൾക്ക് 3-വയർ ഉപകരണത്തിനായുള്ള പോർട്ട് നമ്പർ മാറ്റാൻ കഴിയും.

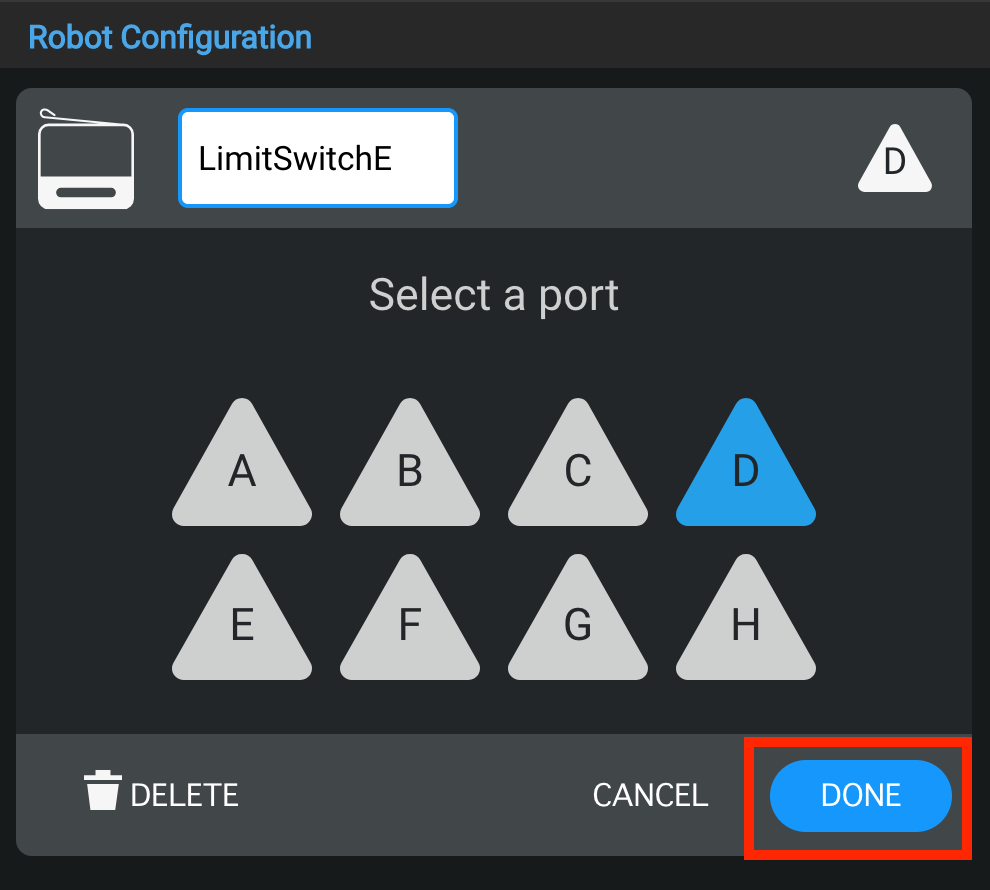

പോർട്ട് സെലക്ഷൻ സ്ക്രീനിൽ മറ്റൊരു പോർട്ട് തിരഞ്ഞെടുക്കുക, പോർട്ട് നമ്പർ നീലയായി മാറും. തുടർന്ന് മാറ്റം സമർപ്പിക്കാൻ "പൂർത്തിയായി" തിരഞ്ഞെടുക്കുക.

ഒരു 3-വയർ ഉപകരണത്തിന്റെ പേരുമാറ്റുന്നു

റോബോട്ട് കോൺഫിഗ് വിഭാഗത്തിന് കീഴിലുള്ള V5 കാറ്റഗറി വിവരണവുമായി ബന്ധപ്പെട്ട വിവിധ ഘടകങ്ങളും അവയുടെ ക്രമീകരണവും ഉൾപ്പെടെ V5 റോബോട്ടുകൾക്കുള്ള കോൺഫിഗറേഷൻ ഓപ്ഷനുകൾ ചിത്രീകരിക്കുന്ന ഡയഗ്രം.

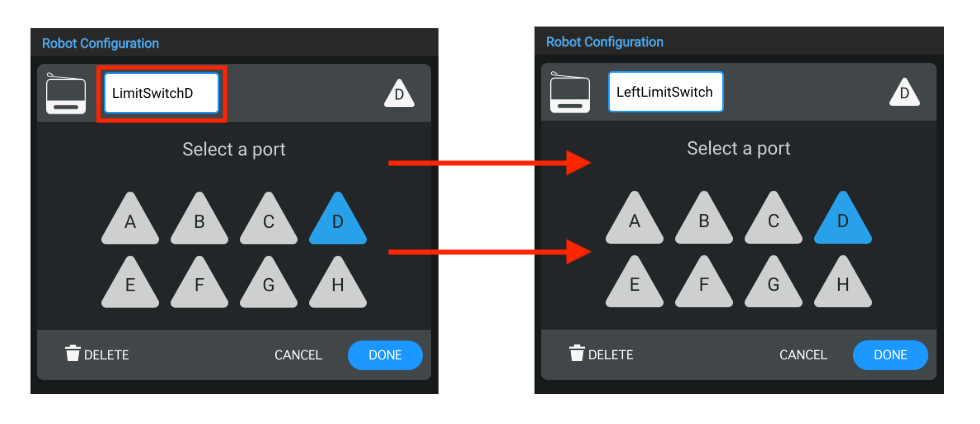

പോർട്ട് സെലക്ഷൻ വിൻഡോയുടെ മുകളിലുള്ള ടെക്സ്റ്റ് ബോക്സിലെ പേര് മാറ്റി 3-വയർ ഉപകരണത്തിന്റെ പേര് മാറ്റാനും നിങ്ങൾക്ക് കഴിയും. നിങ്ങൾ ഒരു അസാധുവായ പേര് തിരഞ്ഞെടുത്താൽ, അത് സൂചിപ്പിക്കുന്നതിന് ടെക്സ്റ്റ് ബോക്സ് ഓറഞ്ച് നിറത്തിൽ ഹൈലൈറ്റ് ചെയ്യും. തുടർന്ന് ഉപകരണ മാറ്റങ്ങൾ കോൺഫിഗറേഷനിൽ സമർപ്പിക്കാൻ "പൂർത്തിയായി" തിരഞ്ഞെടുക്കുക.

V5-നുള്ള റോബോട്ട് കോൺഫിഗറേഷൻ ചിത്രീകരിക്കുന്ന ഡയഗ്രം, വിവിധ ഘടകങ്ങളും അവയുടെ കണക്ഷനുകളും കാണിക്കുന്നു, സജ്ജീകരണം മനസ്സിലാക്കുന്നതിനുള്ള വ്യക്തതയ്ക്കായി ഭാഗങ്ങൾ ലേബൽ ചെയ്‌തിരിക്കുന്നു.

നിങ്ങളുടെ പ്രോജക്റ്റിൽ ഇതിനകം ഉപയോഗിച്ചുകൊണ്ടിരിക്കുന്ന 3-വയർ ഉപകരണത്തിന്റെ പേര് നിങ്ങൾ മാറ്റുകയാണെങ്കിൽ, കമാൻഡിലെ ഉപകരണത്തിന്റെ പേര് പുതിയ പേരിലേക്ക് അപ്‌ഡേറ്റ് ചെയ്യേണ്ടതുണ്ട്.

ഒരു 3-വയർ ഉപകരണം ഇല്ലാതാക്കുന്നു

V5 വിഭാഗത്തിനായുള്ള റോബോട്ട് കോൺഫിഗറേഷൻ ചിത്രീകരിക്കുന്ന ഡയഗ്രം, പ്രധാന ഘടകങ്ങളും ഒപ്റ്റിമൽ പ്രകടനത്തിനായി അവയുടെ ക്രമീകരണവും കാണിക്കുന്നു.

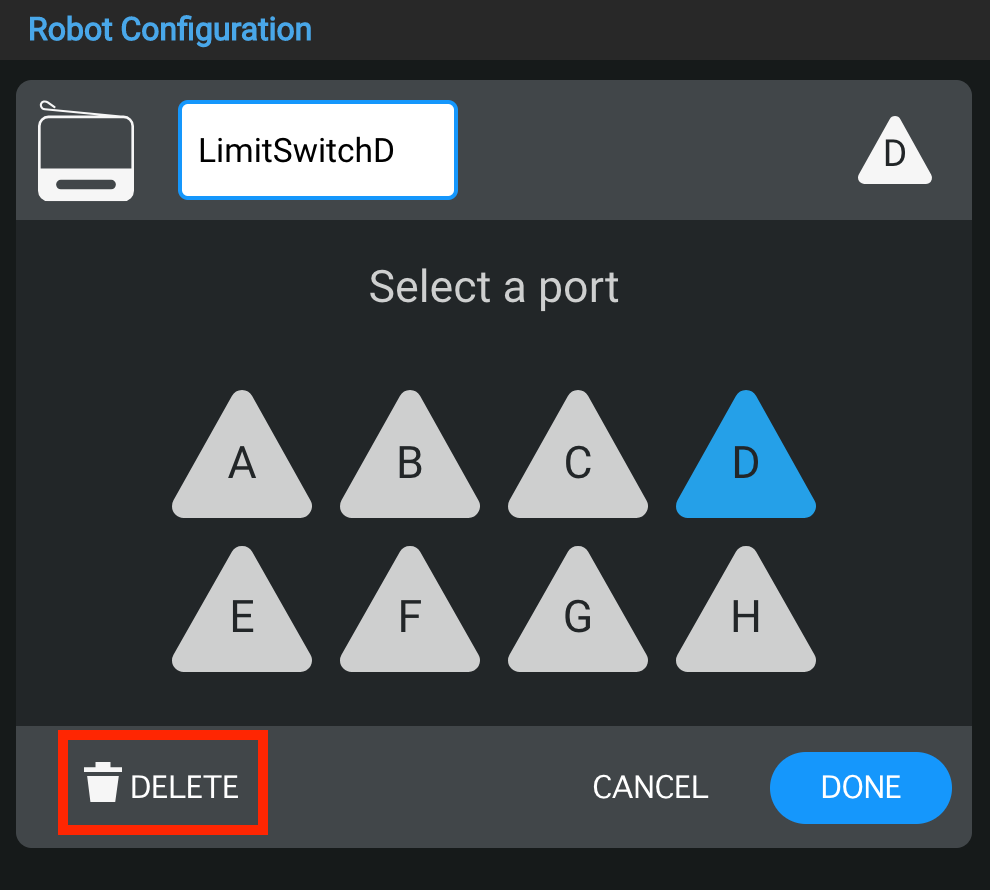

പോർട്ട് സെലക്ഷൻ വിൻഡോയുടെ താഴെയുള്ള "ഡിലീറ്റ്" ഓപ്ഷൻ തിരഞ്ഞെടുത്ത് 3-വയർ ഉപകരണങ്ങൾ ഇല്ലാതാക്കാനും കഴിയും.

കുറിപ്പ്: നിങ്ങളുടെ പ്രോജക്റ്റിൽ ഇതിനകം ഉപയോഗിച്ചുകൊണ്ടിരിക്കുന്ന ഒരു 3-വയർ ഉപകരണം നിങ്ങൾ ഇല്ലാതാക്കുകയാണെങ്കിൽ, അത് ഡൗൺലോഡ് ചെയ്യാൻ ശ്രമിച്ചാൽ നിങ്ങളുടെ പ്രോജക്റ്റ് ഒരു പിശക് സൃഷ്ടിക്കും, അത് ഇല്ലാതാക്കിയ ഉപകരണം ഉപയോഗിച്ചിരുന്ന കമാൻഡുകളും നിങ്ങൾ ഇല്ലാതാക്കുന്നതുവരെ.

ഒരു VEX മോട്ടോർ-393 കോൺഫിഗർ ചെയ്യുന്നു

ഒപ്റ്റിമൽ പ്രകടനത്തിനുള്ള സജ്ജീകരണം മനസ്സിലാക്കാൻ സഹായിക്കുന്നതിന്, മോട്ടോറുകൾ, സെൻസറുകൾ, ഘടനാപരമായ ഘടകങ്ങൾ എന്നിവയുൾപ്പെടെ വിവിധ ഘടകങ്ങളും അവയുടെ കണക്ഷനുകളും കാണിക്കുന്ന, V5-നുള്ള റോബോട്ട് കോൺഫിഗറേഷൻ ചിത്രീകരിക്കുന്ന ഡയഗ്രം.

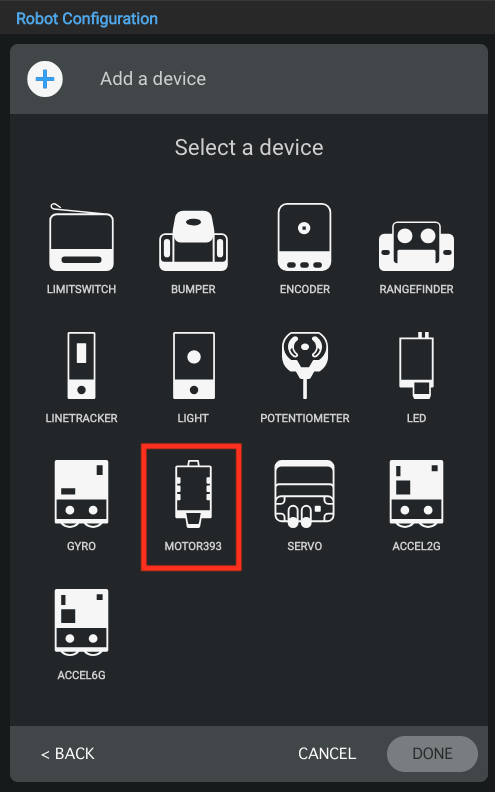

ഉപകരണങ്ങളുടെ പട്ടികയിൽ നിന്ന് VEX മോട്ടോർ-393 തിരഞ്ഞെടുക്കുക.

റോബോട്ട് കോൺഫിഗ് വിഭാഗത്തിലെ V5 വിഭാഗ വിവരണത്തിന്റെ ഭാഗമായി, ലേബൽ ചെയ്ത ഘടകങ്ങളും കണക്ഷനുകളും ഉൾപ്പെടെ, V5 റോബോട്ടുകൾക്കുള്ള കോൺഫിഗറേഷൻ ഓപ്ഷനുകൾ ചിത്രീകരിക്കുന്ന ഡയഗ്രം.

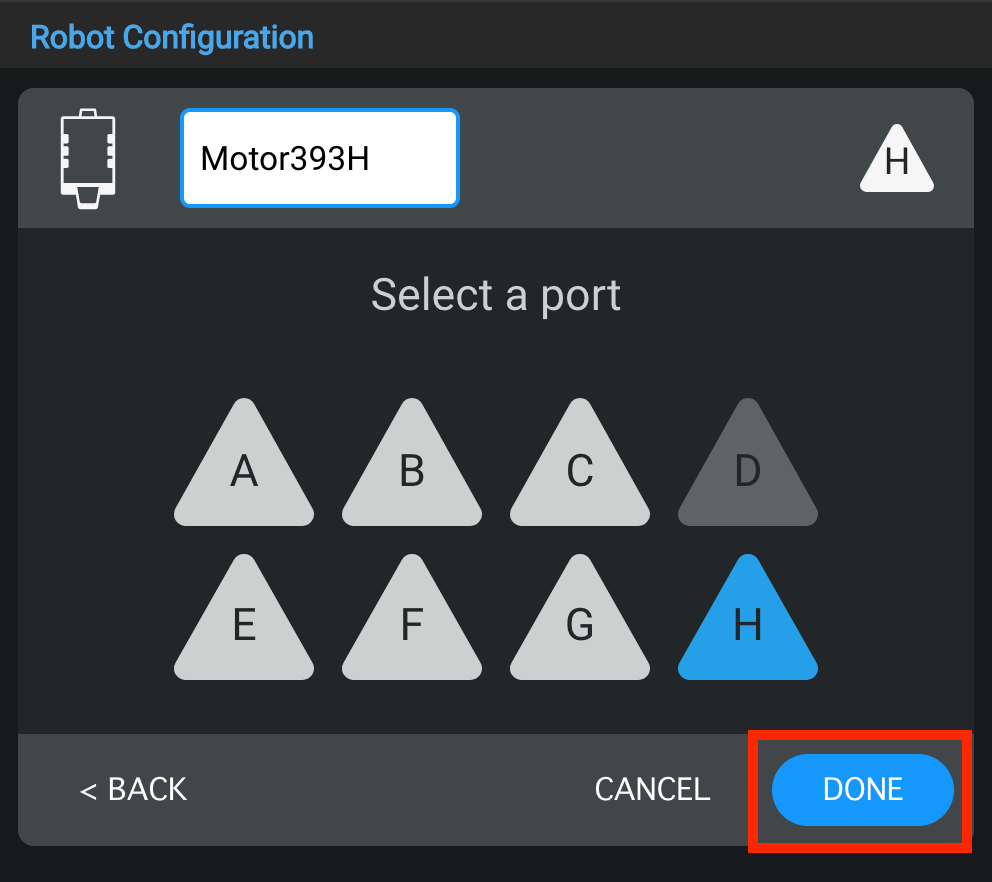

മോട്ടോർ-393-ന് ഒരു പോർട്ട് തിരഞ്ഞെടുക്കുക.

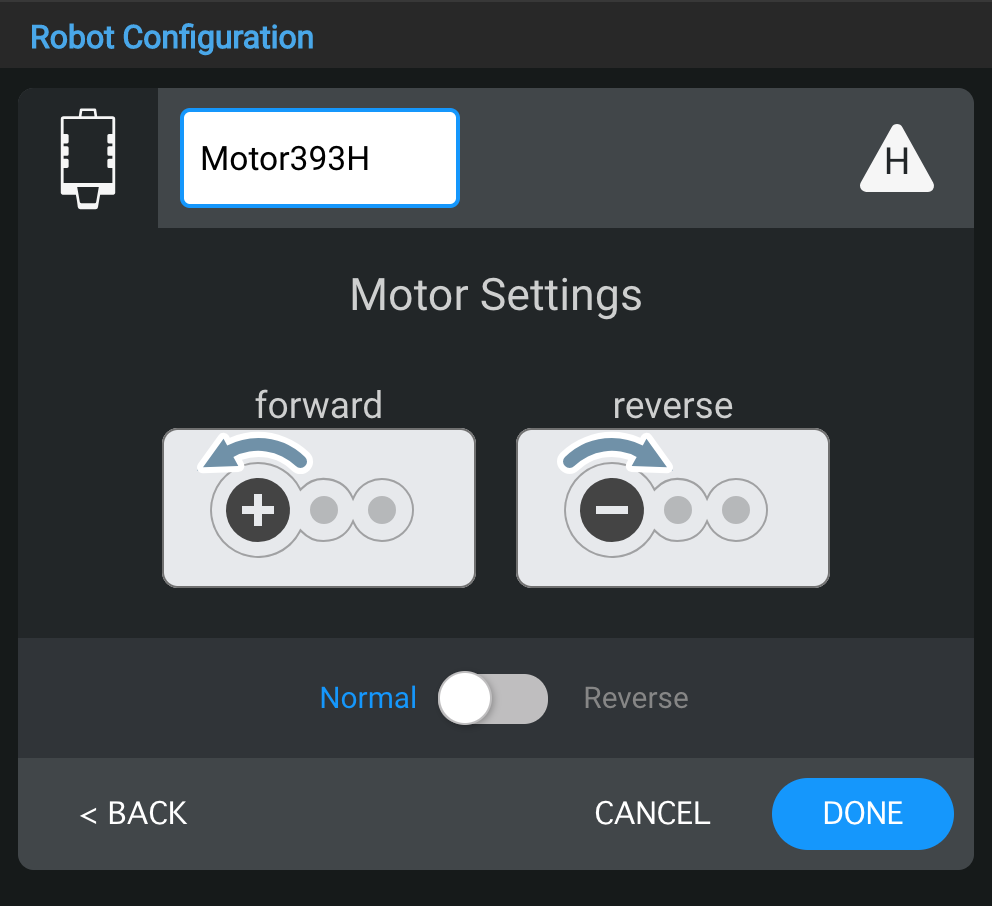

പോർട്ട് തിരഞ്ഞെടുത്തതിനുശേഷം, ഈ മോട്ടോർ ക്രമീകരണ വിൻഡോ നിങ്ങളെ ഇനിപ്പറയുന്ന രീതിയിൽ മോട്ടോർ-393 കോൺഫിഗർ ചെയ്യാൻ അനുവദിക്കും:

പേര് മാറ്റുന്നു
പോർട്ട് മാറ്റുന്നു
ദിശ മാറ്റുന്നു.

ഈ അധിക കോൺഫിഗറേഷനുകളെക്കുറിച്ചുള്ള കൂടുതൽ വിവരങ്ങൾക്ക്, താഴെയുള്ള ഓപ്ഷനുകൾ കാണുക.

V5 വിഭാഗ വിവരണത്തിലെ റോബോട്ട് കോൺഫിഗ് വിഭാഗത്തിന്റെ സ്ക്രീൻഷോട്ട്, റോബോട്ടിക് സിസ്റ്റങ്ങൾക്കായുള്ള കോൺഫിഗറേഷൻ ഓപ്ഷനുകളും ക്രമീകരണങ്ങളും പ്രദർശിപ്പിക്കുന്നു.

മോട്ടോർ-393 ന്റെ പേര് മാറ്റുന്നു.

റോബോട്ടിക് ആപ്ലിക്കേഷനുകളിൽ ഒപ്റ്റിമൽ പ്രകടനത്തിനായി പ്രധാന ഘടകങ്ങളും അവയുടെ ക്രമീകരണവും പ്രദർശിപ്പിക്കുന്ന ഒരു V5 റോബോട്ടിന്റെ കോൺഫിഗറേഷൻ ചിത്രീകരിക്കുന്ന ഡയഗ്രം.

മോട്ടോർ-393 ന്റെ പോർട്ട് മാറ്റുന്നു.

ഒരു V5 റോബോട്ടിന്റെ കോൺഫിഗറേഷൻ ചിത്രീകരിക്കുന്ന ഡയഗ്രം, സിസ്റ്റത്തിനുള്ളിലെ വിവിധ ഘടകങ്ങളും അവയുടെ ക്രമീകരണവും പ്രദർശിപ്പിക്കുന്നു, V5 കാറ്റഗറി വിവരണത്തിനും റോബോട്ട് കോൺഫിഗ് വിഭാഗത്തിനും പ്രസക്തമാണ്.

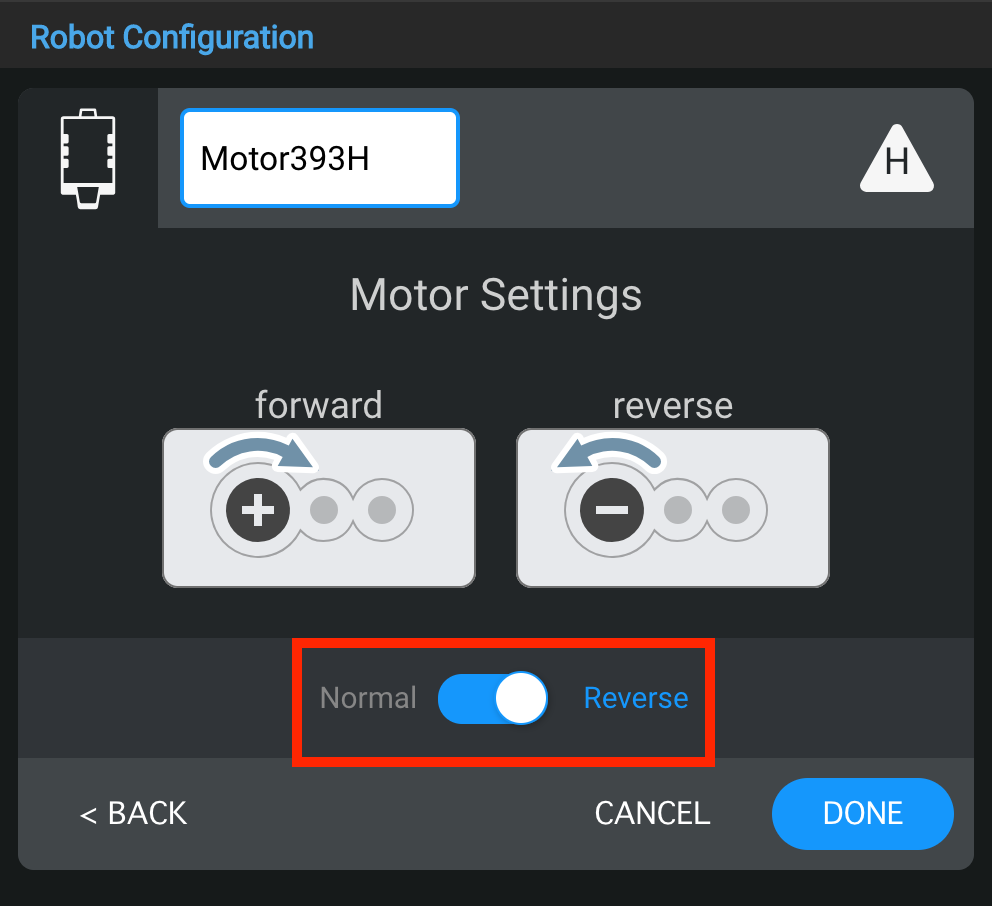

മോട്ടോർ-393 ന്റെ ദിശ മാറ്റുന്നു.
