VEXcode Pro V5 ഉപയോഗിച്ച് പ്രോഗ്രാം ചെയ്യാൻ ആരംഭിക്കുമ്പോൾ, ഒരു ഡ്രൈവ്‌ട്രെയിൻ കോൺഫിഗർ ചെയ്യുന്നതുവരെ ഡ്രൈവ്, ടേൺ കമാൻഡുകൾ കമാൻഡ് റഫറൻസിൽ ദൃശ്യമാകില്ല.

ഒരു പ്രോജക്റ്റിന് ഒരു ഡ്രൈവ്‌ട്രെയിൻ മാത്രമേ കോൺഫിഗർ ചെയ്യാൻ കഴിയൂ.

ഗൈറോ സെൻസർ ഇല്ലാതെയാണ് നിങ്ങൾ ഡ്രൈവ്‌ട്രെയിൻ കോൺഫിഗർ ചെയ്യുന്നതെങ്കിൽ, ഇവിടെ ക്ലിക്ക് ചെയ്യുക.

ഒരു ഡ്രൈവ്ട്രെയിൻ ചേർക്കുന്നു

V5 വിഭാഗത്തിലെ റോബോട്ട് കോൺഫിഗറേഷൻ ഓപ്ഷനുകൾ ചിത്രീകരിക്കുന്ന ഡയഗ്രം, വിവിധ ഘടകങ്ങളും ഒപ്റ്റിമൽ പ്രകടനത്തിനായി അവയുടെ ക്രമീകരണവും പ്രദർശിപ്പിക്കുന്നു.

ഒരു ഡ്രൈവ്‌ട്രെയിൻ കോൺഫിഗർ ചെയ്യുന്നതിന്, റോബോട്ട് കോൺഫിഗറേഷൻ വിൻഡോ തുറക്കുന്നതിന് റോബോട്ട് കോൺഫിഗറേഷൻ ബട്ടൺ തിരഞ്ഞെടുക്കുക. റോബോട്ട് കോൺഫിഗറേഷൻ വിൻഡോ ഉപയോഗിക്കുന്നതിന് ഒരു പ്രോജക്റ്റ് തുറന്നിരിക്കണം.

റോബോട്ടിക് ആപ്ലിക്കേഷനുകളിൽ ഒപ്റ്റിമൽ പ്രകടനത്തിനായി വിവിധ ഘടകങ്ങളും അവയുടെ ക്രമീകരണവും പ്രദർശിപ്പിക്കുന്ന ഒരു V5 റോബോട്ടിന്റെ കോൺഫിഗറേഷൻ ചിത്രീകരിക്കുന്ന ഡയഗ്രം.

"ഒരു ഉപകരണം ചേർക്കുക" തിരഞ്ഞെടുക്കുക.

V5 വിഭാഗത്തിനായുള്ള റോബോട്ട് കോൺഫിഗറേഷൻ ഓപ്ഷനുകൾ ചിത്രീകരിക്കുന്ന ഡയഗ്രം, വിവിധ ഘടകങ്ങളും ഒപ്റ്റിമൽ പ്രകടനത്തിനായി അവയുടെ ക്രമീകരണവും കാണിക്കുന്നു.

"ഡ്രൈവ്ട്രെയിൻ" തിരഞ്ഞെടുക്കുക.

റോബോട്ടിക് ആപ്ലിക്കേഷനുകളിൽ ഒപ്റ്റിമൽ പ്രകടനത്തിനായി വിവിധ ഘടകങ്ങളും അവയുടെ ക്രമീകരണവും പ്രദർശിപ്പിക്കുന്ന, V5 വിഭാഗത്തിനായുള്ള റോബോട്ട് കോൺഫിഗറേഷൻ ചിത്രീകരിക്കുന്ന ഡയഗ്രം.

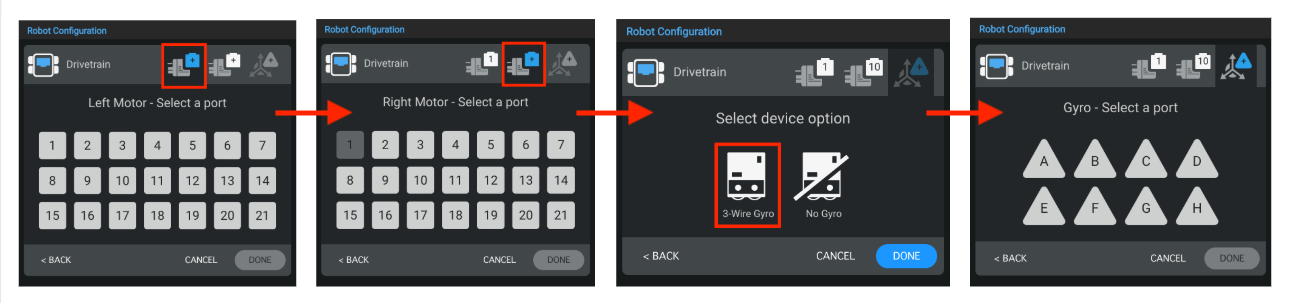

VEX V5 ബ്രെയിനിൽ ഇടത് മോട്ടോർ, വലത് മോട്ടോർ, ഗൈറോ സെൻസർ എന്നിവ ഏതൊക്കെ പോർട്ടുകളിലാണ് ഘടിപ്പിച്ചിരിക്കുന്നതെന്ന് തിരഞ്ഞെടുക്കുക. മറ്റ് ഉപകരണങ്ങൾക്കായി ഇതിനകം കോൺഫിഗർ ചെയ്‌തിരിക്കുന്ന പോർട്ടുകൾ ലഭ്യമാകില്ല.

കുറിപ്പ്: ഗൈറോ സെൻസർ ഒരു സ്മാർട്ട് പോർട്ടിലേക്കല്ല, 3-വയർ പോർട്ടിലേക്കാണ് ബന്ധിപ്പിച്ചിരിക്കുന്നത്.

ഒരു V5 റോബോട്ടിന്റെ കോൺഫിഗറേഷൻ ചിത്രീകരിക്കുന്ന ഡയഗ്രം, വിവിധ ഘടകങ്ങളും അവയുടെ കണക്ഷനുകളും പ്രദർശിപ്പിക്കുന്നു, V5 വിഭാഗ വിവരണത്തിനും റോബോട്ട് കോൺഫിഗ് വിഭാഗത്തിനും പ്രസക്തമാണ്.

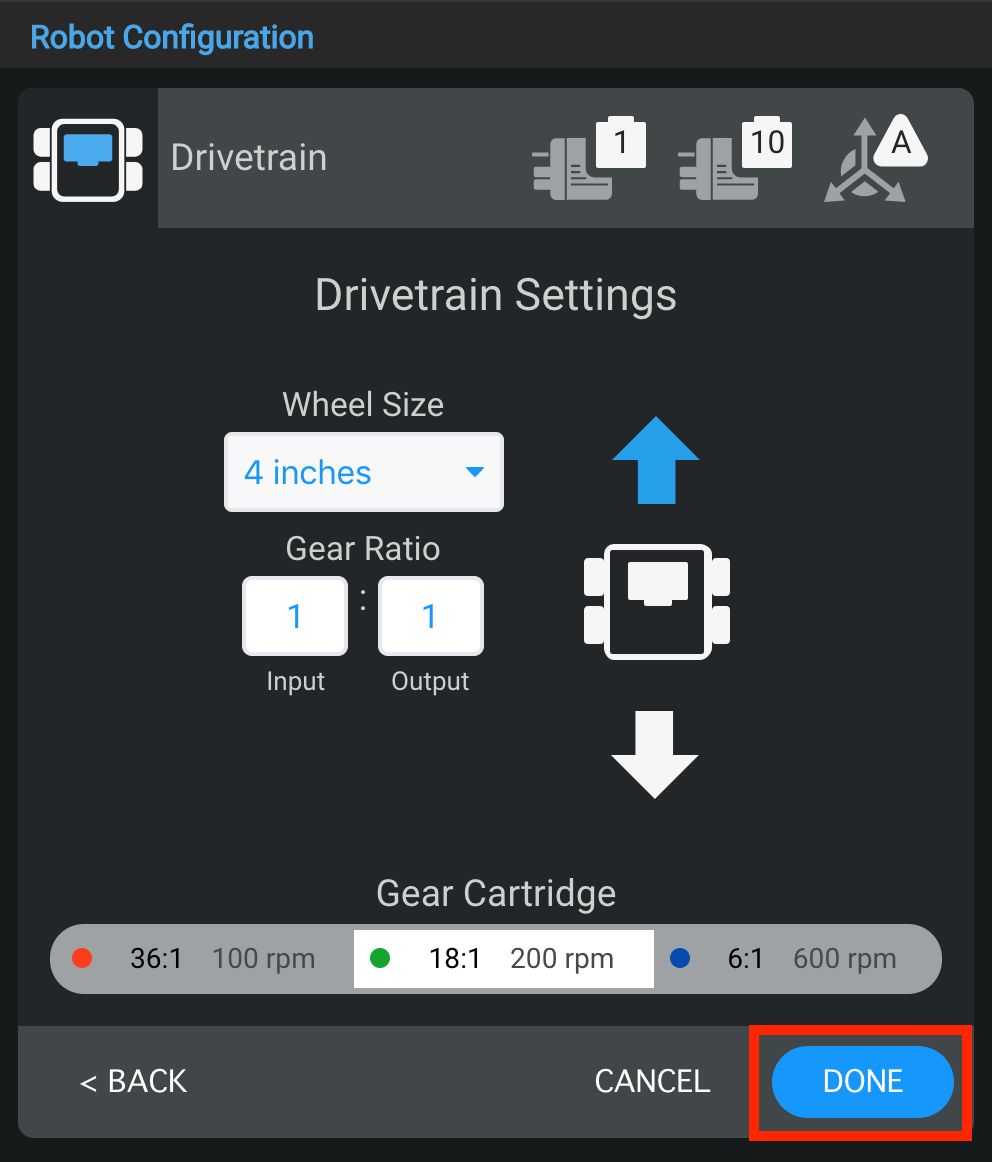

ഡ്രൈവ്‌ട്രെയിൻ കോൺഫിഗർ ചെയ്‌തുകഴിഞ്ഞാൽ, കോൺഫിഗറേഷൻ പൂർത്തിയാക്കാൻ "പൂർത്തിയായി" അല്ലെങ്കിൽ റോബോട്ട് കോൺഫിഗറേഷൻ വിൻഡോയിലേക്ക് തിരികെ പോകാൻ "റദ്ദാക്കുക" തിരഞ്ഞെടുക്കുക.

കുറിപ്പ്: “റദ്ദാക്കുക” തിരഞ്ഞെടുക്കുന്നത് നിങ്ങൾ ഉപകരണത്തിൽ വരുത്തിയ എല്ലാ മാറ്റങ്ങളും പഴയപടിയാക്കും, കൂടാതെ കോൺഫിഗറേഷന്റെ ഭാഗമാകില്ല.

കുറിപ്പ്: നിങ്ങൾ ഒരു VEX V5 Clawbot അല്ലെങ്കിൽ Speedbot-നായി ഡ്രൈവ്‌ട്രെയിൻ കോൺഫിഗർ ചെയ്യുന്നില്ലെങ്കിൽ, താഴെയുള്ള അധിക ഓപ്ഷനുകൾ കാണുക.

ഒരു ഡ്രൈവ്‌ട്രെയിനിന്റെ പോർട്ട് നമ്പറുകൾ മാറ്റുന്നു

VEX റോബോട്ടിക്സിനെക്കുറിച്ചുള്ള ലേഖനവുമായി ബന്ധപ്പെട്ട, V5 വിഭാഗത്തിനായുള്ള റോബോട്ട് കോൺഫിഗറേഷൻ ചിത്രീകരിക്കുന്ന ഡയഗ്രം, പ്രധാന ഘടകങ്ങളും അവയുടെ ക്രമീകരണവും കാണിക്കുന്നു.

ഡ്രൈവ്‌ട്രെയിൻ ക്രമീകരണ വിൻഡോയുടെ മുകളിൽ വലത് കോണിലുള്ള ഉപകരണത്തിന്റെ പ്ലഗ് ഐക്കൺ തിരഞ്ഞെടുത്ത്, ഡ്രൈവ്‌ട്രെയിനിലെ ലെഫ്റ്റ് മോട്ടോർ, റൈറ്റ് മോട്ടോർ അല്ലെങ്കിൽ ഗൈറോ എന്നിവയുടെ പോർട്ട് നമ്പർ നിങ്ങൾക്ക് മാറ്റാൻ കഴിയും.

V5 വിഭാഗ വിവരണ വിഭാഗവുമായി ബന്ധപ്പെട്ട, വിവിധ ഘടകങ്ങളും അവയുടെ സ്ഥാനങ്ങളും ഉൾപ്പെടെ, V5-നുള്ള റോബോട്ട് കോൺഫിഗറേഷൻ ഓപ്ഷനുകൾ ചിത്രീകരിക്കുന്ന ഡയഗ്രം.

പോർട്ട് സെലക്ഷൻ സ്ക്രീനിൽ മറ്റൊരു പോർട്ട് തിരഞ്ഞെടുക്കുക, പോർട്ട് നമ്പർ നീലയായി മാറും. തുടർന്ന് മാറ്റം സമർപ്പിക്കാൻ "പൂർത്തിയായി" തിരഞ്ഞെടുക്കുക.

ഒരു ഡ്രൈവ്‌ട്രെയിനിന്റെ വീൽ വലുപ്പം മാറ്റുന്നു

V5-ലെ റോബോട്ട് കോൺഫിഗറേഷൻ ഓപ്ഷനുകൾ ചിത്രീകരിക്കുന്ന ഡയഗ്രം, വിവിധ ഘടകങ്ങളും ഒപ്റ്റിമൽ പ്രകടനത്തിനായി അവയുടെ ക്രമീകരണവും പ്രദർശിപ്പിക്കുന്നു.

"വീൽ സൈസ്" എന്നതിന് കീഴിലുള്ള ഡ്രോപ്പ്ഡൗൺ മെനു തിരഞ്ഞെടുത്ത് ഡ്രൈവ്‌ട്രെയിനിനായുള്ള വീൽ സൈസ് നിങ്ങൾക്ക് മാറ്റാം.

കുറിപ്പ്: VEX V5 Clawbot, Speedbot എന്നിവയ്ക്കാണ് ഡിഫോൾട്ട് മൂല്യങ്ങൾ. നിങ്ങൾ ക്ലോബോട്ട് അല്ലെങ്കിൽ സ്പീഡ്ബോട്ട് ഉപയോഗിക്കുകയാണെങ്കിൽ, മൂല്യങ്ങൾ മാറ്റേണ്ടതില്ല.

ഒരു ഡ്രൈവ്‌ട്രെയിനിന്റെ ഗിയർ അനുപാതം മാറ്റുന്നു

V5 വിഭാഗ വിവരണവുമായി ബന്ധപ്പെട്ട, സിസ്റ്റത്തിനുള്ളിലെ വിവിധ ഘടകങ്ങളും അവയുടെ ക്രമീകരണവും പ്രദർശിപ്പിക്കുന്ന, V5-നുള്ള റോബോട്ട് കോൺഫിഗറേഷൻ ചിത്രീകരിക്കുന്ന ഡയഗ്രം.

"ഇൻപുട്ട്", "ഔട്ട്പുട്ട്" ബോക്സുകളിൽ മൂല്യങ്ങൾ നൽകി ഡ്രൈവ്ട്രെയിനിനായുള്ള ഗിയർ അനുപാതം നിങ്ങൾക്ക് മാറ്റാൻ കഴിയും.

ഒരു ഡ്രൈവ്‌ട്രെയിൻ പിന്നിലേക്ക് മാറ്റുന്നു

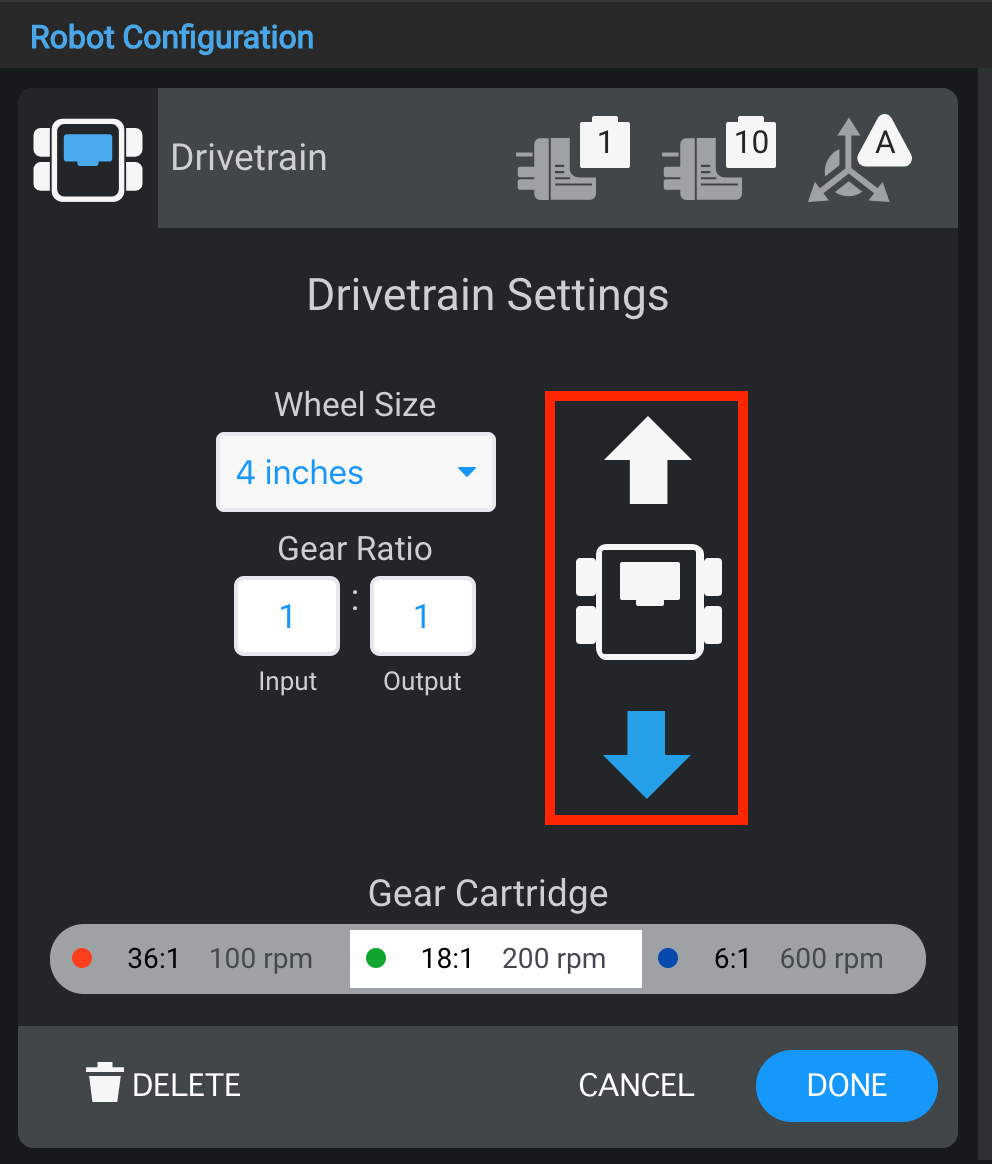

ഡ്രൈവ്‌ട്രെയിൻ ക്രമീകരണ വിൻഡോ ഡ്രൈവ്‌ട്രെയിനിന്റെ ദിശ തിരിച്ചുവിടാനും അനുവദിക്കുന്നു.

ഒരു ഡ്രൈവ്‌ട്രെയിൻ ഇല്ലാതാക്കുന്നു

V5 വിഭാഗ വിവരണത്തിലെ റോബോട്ട് കോൺഫിഗ് വിഭാഗത്തിന്റെ സ്ക്രീൻഷോട്ട്, VEX റോബോട്ടിക്സ് സിസ്റ്റങ്ങൾക്കായുള്ള കോൺഫിഗറേഷൻ ഓപ്ഷനുകളും ക്രമീകരണങ്ങളും പ്രദർശിപ്പിക്കുന്നു.

വിൻഡോയുടെ താഴെയുള്ള "ഇല്ലാതാക്കുക" ഓപ്ഷൻ തിരഞ്ഞെടുത്ത് ഒരു ഡ്രൈവ്ട്രെയിൻ ഇല്ലാതാക്കാനും കഴിയും.

ഒരു ഗിയർ കാട്രിഡ്ജ് മാറ്റുന്നു

V5 വിഭാഗത്തിനായുള്ള റോബോട്ട് കോൺഫിഗറേഷൻ ചിത്രീകരിക്കുന്ന ഡയഗ്രം, വിവിധ ഘടകങ്ങളും ഒപ്റ്റിമൽ പ്രകടനത്തിനായി അവയുടെ ക്രമീകരണവും പ്രദർശിപ്പിക്കുന്നു.

ഡ്രൈവ്‌ട്രെയിൻ ക്രമീകരണ വിൻഡോ ഗിയർ കാട്രിഡ്ജ് മാറ്റാനും അനുവദിക്കുന്നു.
