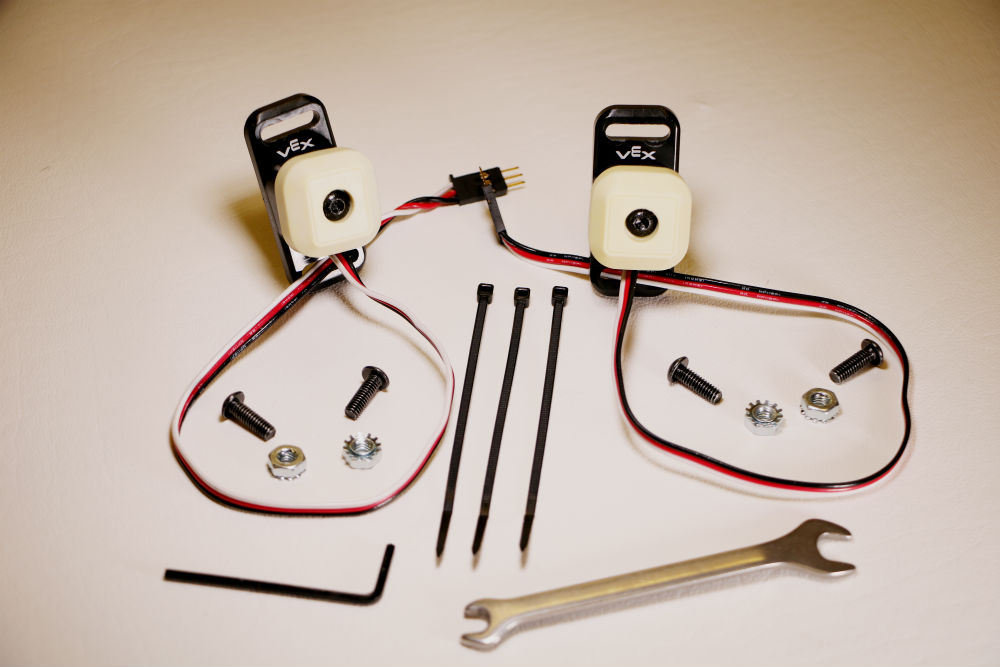

ആവശ്യമായ ഭാഗങ്ങൾ ശേഖരിക്കുക
ഇനിപ്പറയുന്ന ഭാഗങ്ങൾ തയ്യാറാക്കുക:
- (2) ബമ്പർ സ്വിച്ചുകൾ v2
- (4) #8-32 x 1/2" സ്ക്രൂകൾ
- (4) #8-32 കെപ്സ് നട്ട്സ്
- (1) 5-64" ഹെക്സ് കീ
- (3) 4" സിപ്പ് ടൈകൾ
- (1) ഓപ്പൺ എൻഡ് റെഞ്ച് (ഓപ്ഷണൽ)
കുറിപ്പ്: ബാറ്ററി നീക്കം ചെയ്തതിനാൽ V5 ബാറ്ററി ക്ലിപ്പുകൾ ശൂന്യമാണെങ്കിൽ ബമ്പർ സ്വിച്ചുകൾ മൌണ്ട് ചെയ്യുന്നതും വയറിംഗ് ചെയ്യുന്നതും എളുപ്പമായിരിക്കും.
ബമ്പർ സ്വിച്ചുകൾ സ്ഥാപിക്കുക
VEX ലോഗോയ്ക്ക് മുകളിലുള്ള ഓരോ ബമ്പർ സ്വിച്ചിലും രണ്ട് സ്ക്രൂകൾ വയ്ക്കുക.

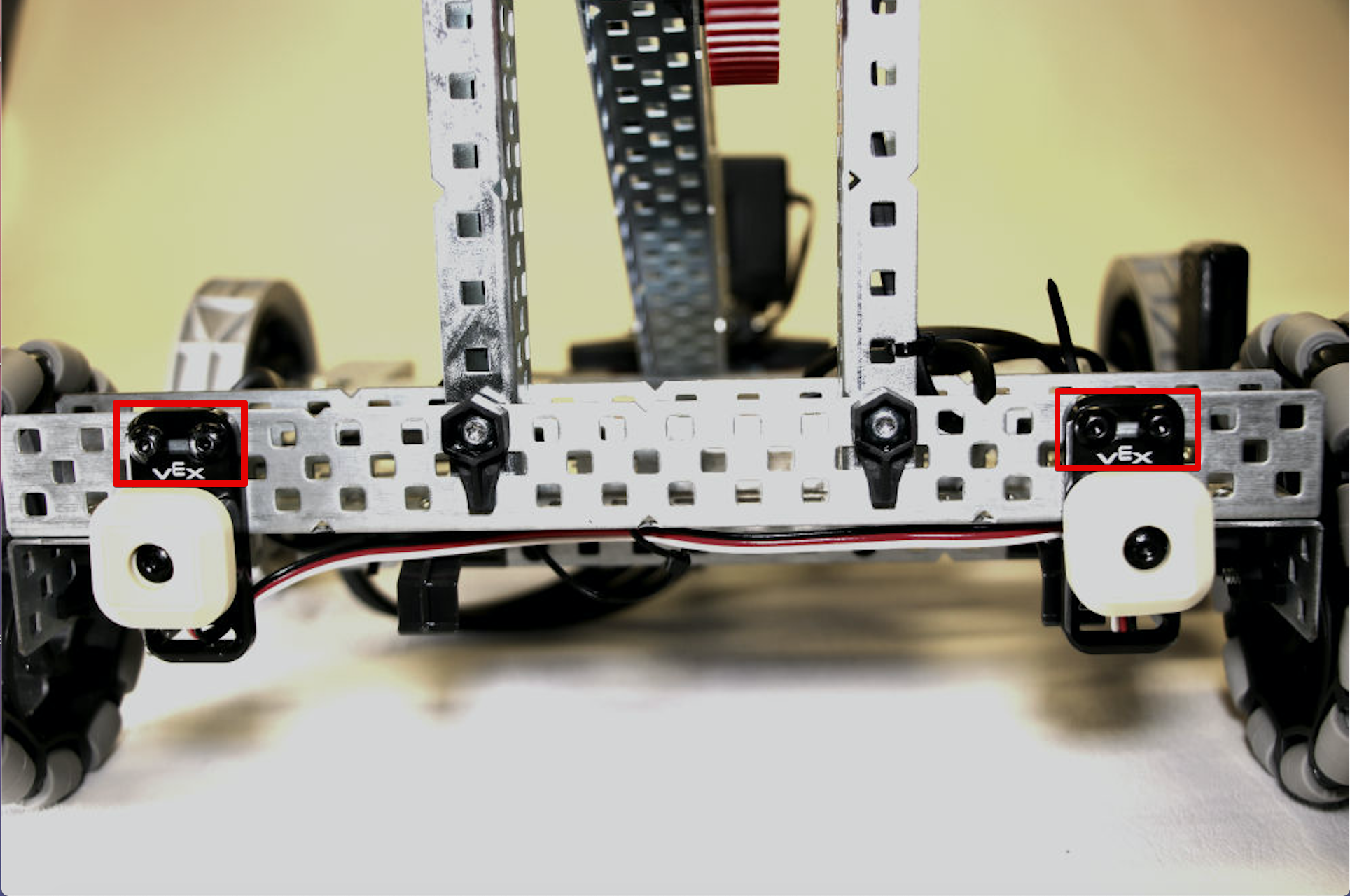

ഓരോ ബമ്പർ സ്വിച്ചും പിടിക്കുന്ന രണ്ട് സ്ക്രൂകൾ, ഏറ്റവും പിന്നിലുള്ള സി-ചാനൽ ബീമിന്റെ അറ്റങ്ങളിൽ നിന്നുള്ള മൂന്നാമത്തെയും നാലാമത്തെയും ദ്വാരങ്ങളിൽ സ്ഥാപിക്കുക.
കുറിപ്പ്: വ്യത്യസ്ത ഓറിയന്റേഷനിലോ മറ്റ് സ്ഥലങ്ങളിലോ ഘടിപ്പിക്കുന്നതിനായി ബമ്പർ സ്വിച്ചിന്റെ ഇരുവശത്തും സ്ക്രൂകൾ സ്ഥാപിക്കാവുന്നതാണ്.

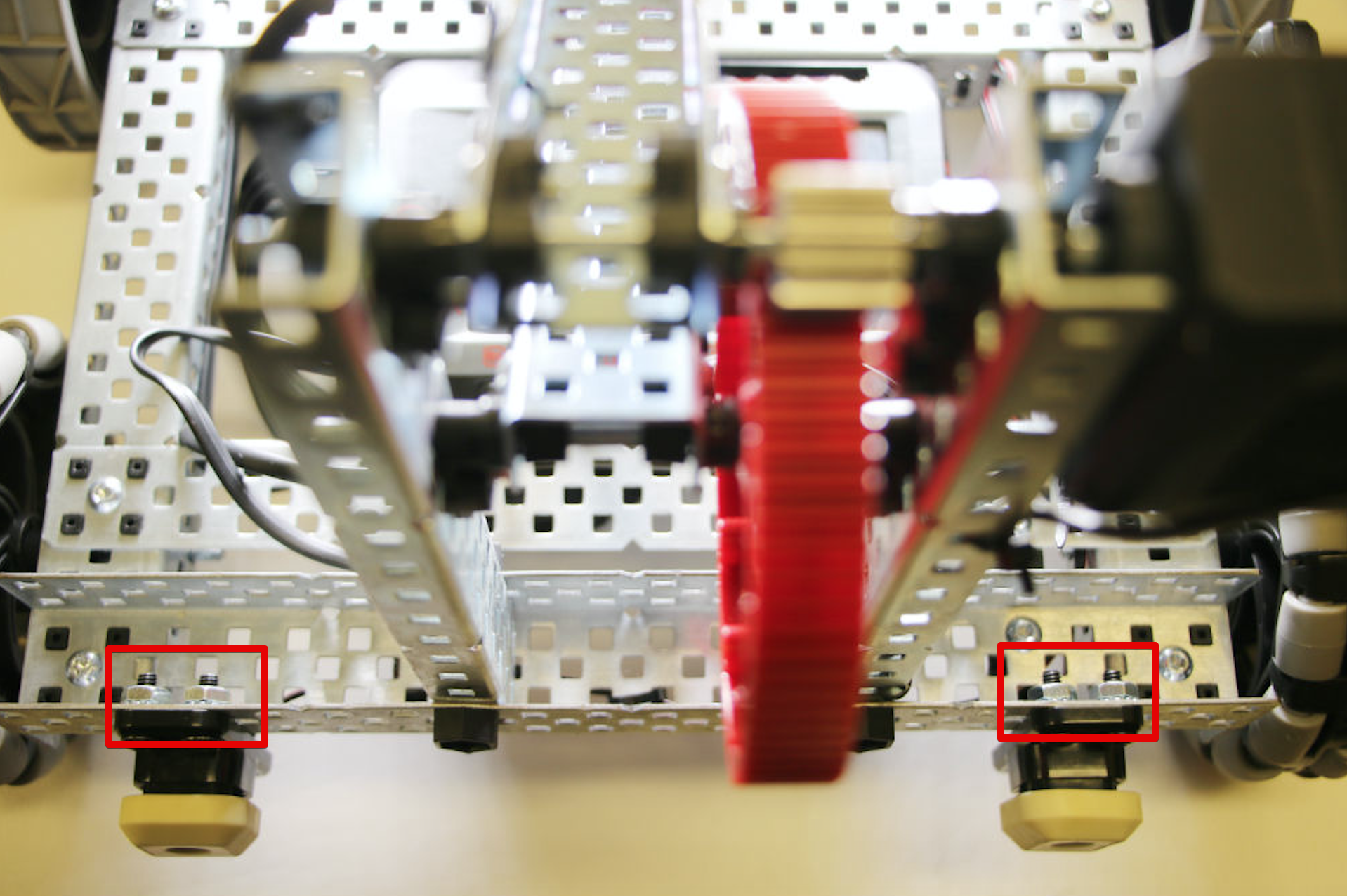

നാല് കെപ്സ് നട്ടുകൾ ഉപയോഗിച്ച് സ്ക്രൂകൾ ഉറപ്പിക്കുക.
ശ്രദ്ധിക്കുക: ബമ്പർ സ്വിച്ചിന്റെ പ്ലാസ്റ്റിക് പൊട്ടാൻ സാധ്യതയുള്ളതിനാൽ സ്ക്രൂകൾ വളരെ ഇറുകിയതായിരിക്കരുത്.
ചേസിസിന് ചുറ്റും വയറുകൾ നയിക്കുക

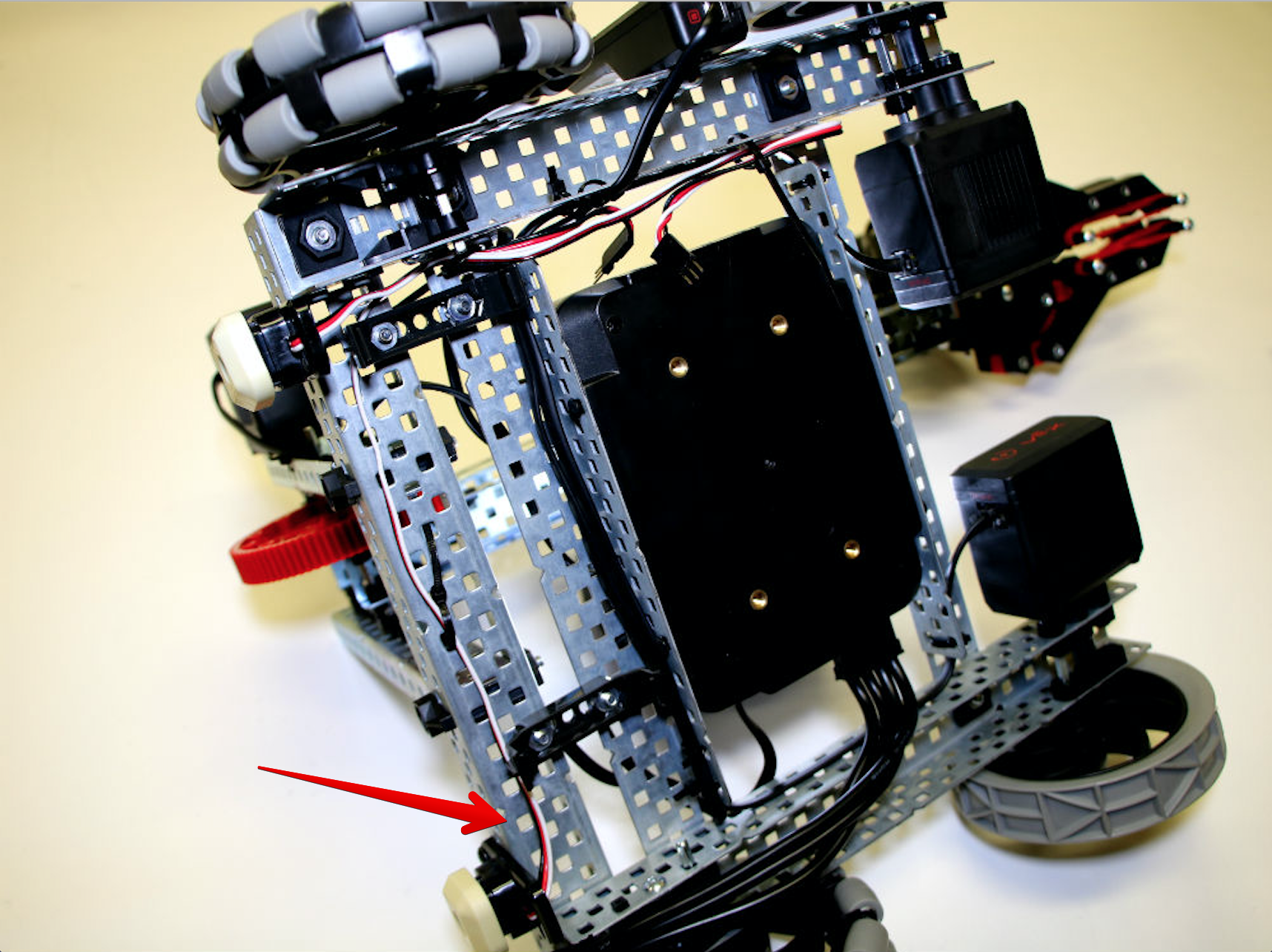

V5 ബാറ്ററി ക്ലിപ്പുകൾക്ക് അടുത്തുള്ള ഇടതുവശത്തുള്ള ബമ്പർ സ്വിച്ചിൽ നിന്ന് വയർ നയിക്കുക.
മൂന്ന് വയർ പോർട്ടുകൾ ഉപയോഗിച്ച് V5 റോബോട്ട് ബ്രെയിനിന്റെ വശത്തുള്ള രണ്ടാമത്തെ ബാറ്ററി ക്ലിപ്പിന് ചുറ്റും വയർ നയിക്കുക.
- വീൽ ഘടിപ്പിച്ചിരിക്കുന്ന സി-ചാനൽ ബീമിലൂടെ വയർ കടത്തരുത്.
വലത് ബമ്പർ സ്വിച്ചിൽ നിന്ന് വയർ ഇടതുവശത്തെ ബമ്പർ സ്വിച്ചിന്റെ വയർ ഉള്ളിടത്തേക്ക് നേരെ പിന്നിലേക്ക് നയിക്കുക, അങ്ങനെ രണ്ട് കണക്ടറുകളും ത്രീ വയർ പോർട്ടുകളുമായി തലച്ചോറിന്റെ വശത്തായിരിക്കും.
ശ്രദ്ധിക്കുക: ബമ്പർ സ്വിച്ചിന്റെ വയറുകൾ പ്രവർത്തന സമയത്ത് വലിച്ചുനീട്ടുകയോ പിടിക്കപ്പെടുകയോ ചെയ്യാത്തിടത്തോളം, അവ ഏറ്റവും അനുയോജ്യമായ സ്ഥലത്ത് സ്ഥാപിക്കാൻ കഴിയും.

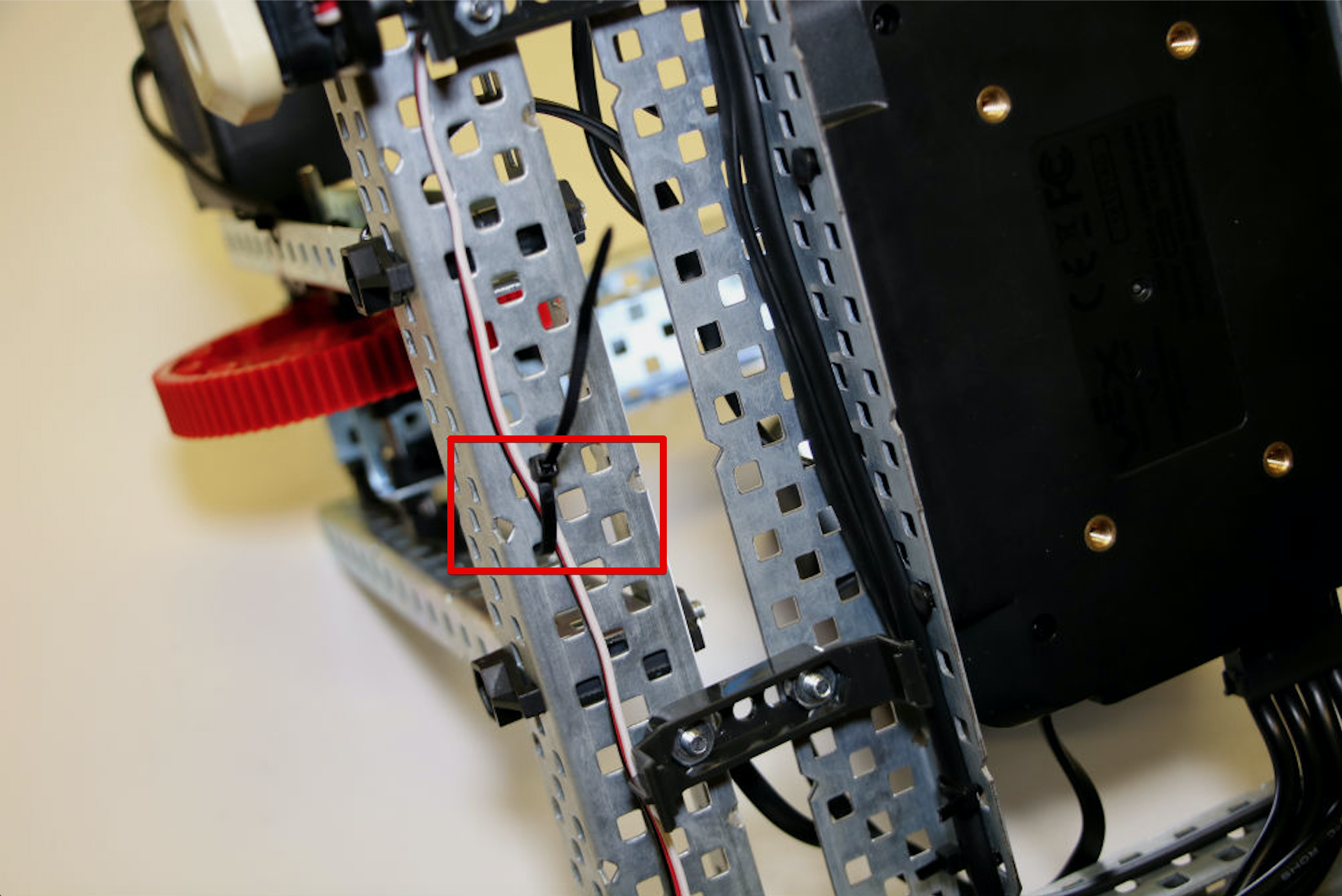

ഇടതുവശത്തെ ബമ്പർ സ്വിച്ചിന്റെ വയർ പിടിക്കാൻ ഒരു സിപ്പ് ടൈ ഉപയോഗിക്കുക.
ബാറ്ററിയിൽ നിന്ന് അകറ്റി നിർത്തുന്നതിന് സി-ചാനൽ ബീമിലെ ഒരു നല്ല സ്ഥലത്ത് ഇടതുവശത്തെ ബമ്പർ സ്വിച്ചിന്റെ വയറിന് ചുറ്റും ഒരു സിപ്പ് ടൈ ത്രെഡ് ചെയ്യുക.
കുറിപ്പ്: വയറുകൾ തലച്ചോറുമായി ബന്ധിപ്പിക്കുന്നതുവരെ സിപ്പ് ടൈ പൂർണ്ണമായും മുറുക്കരുത്.

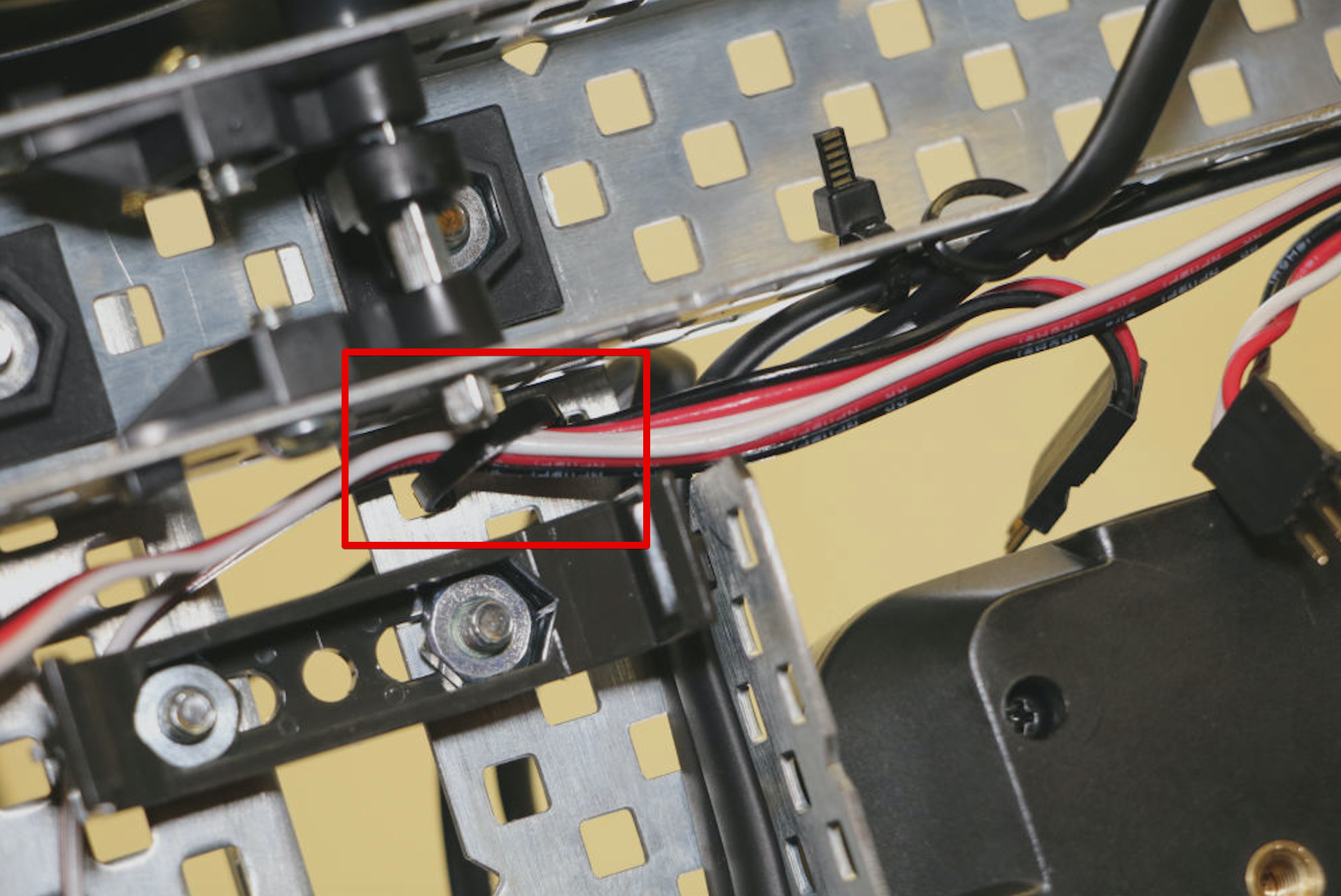

ബാറ്ററി ക്ലിപ്പിന് മുകളിൽ രണ്ട് വയറുകളും ഉറപ്പിച്ചു നിർത്താൻ ഒരു സിപ്പ് ടൈ ഉപയോഗിക്കുക.
ഇടതും വലതും ബമ്പർ സ്വിച്ചുകളുടെ വയറുകൾ ബാറ്ററി ക്ലിപ്പിന് മുകളിലുള്ള ഒരു നല്ല സ്ഥലത്ത് ഒരു രണ്ടാം സിപ്പ് ടൈ ത്രെഡ് ചെയ്യുക, അങ്ങനെ അവ തൂങ്ങിക്കിടക്കുകയോ മറ്റ് ഘടകങ്ങളുടെ വഴിയിൽ പോകുകയോ ചെയ്യരുത്.
കുറിപ്പ്:വയറുകൾ തലച്ചോറുമായി ബന്ധിപ്പിക്കുന്നതുവരെ സിപ്പ് ടൈ പൂർണ്ണമായും മുറുക്കരുത്.

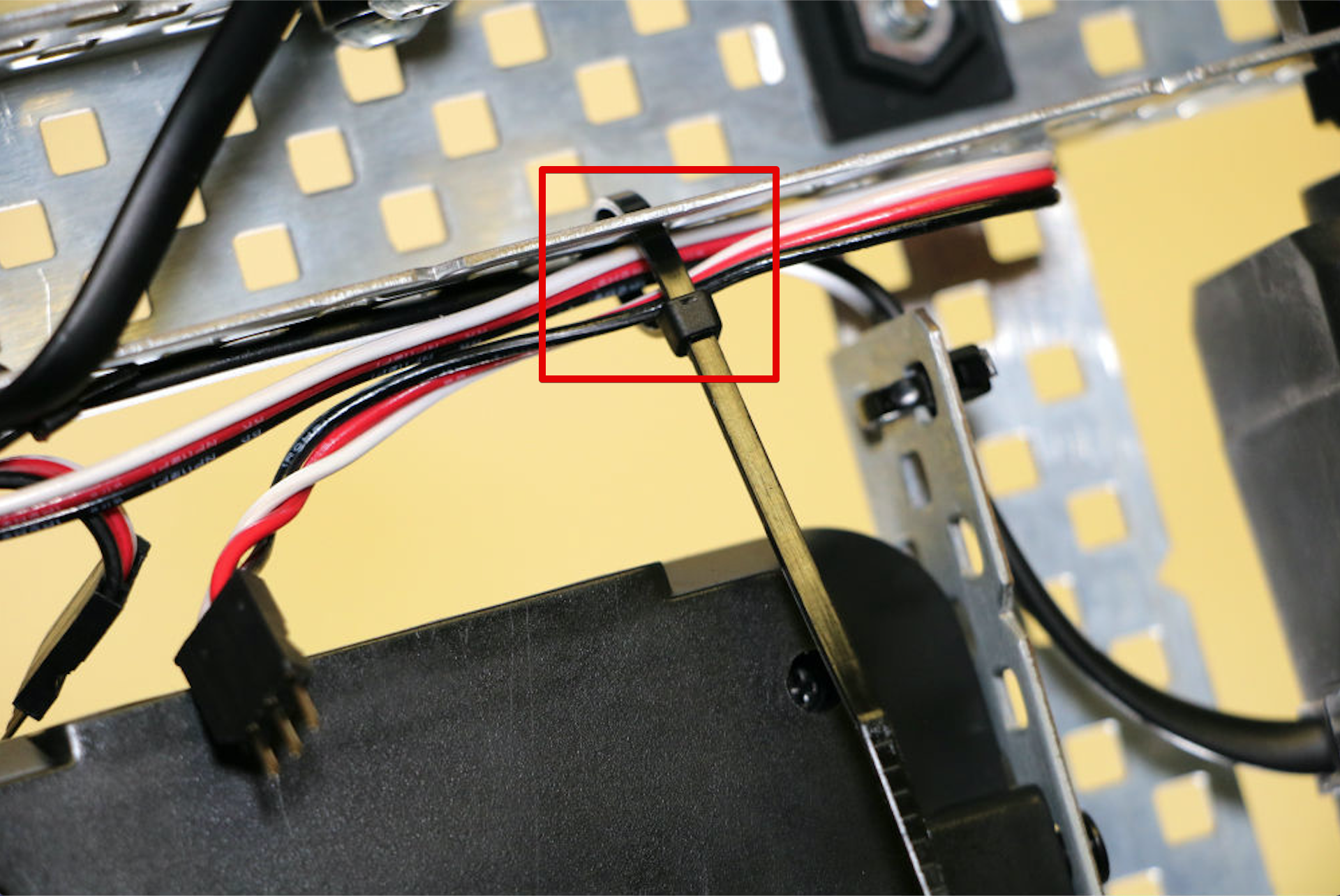

വലത് ബമ്പർ സ്വിച്ച് വയർ ഉറപ്പിച്ചു നിർത്താൻ അവസാനത്തെ സിപ്പ് ടൈ ഉപയോഗിക്കുക.
വലത് ബമ്പർ സ്വിച്ചിന്റെ വയർ സി-ചാനൽ ബീമിലൂടെയും തലച്ചോറിനപ്പുറത്തേക്കും നയിക്കുക, തുടർന്ന് ത്രീ വയർ പോർട്ടുകളിലേക്ക് തിരികെ പോകുക.
ഇരട്ടിയായി ബന്ധിപ്പിച്ച വയറിന് ചുറ്റും അവസാനത്തെ സിപ്പ് ടൈ ത്രെഡ് ചെയ്ത് സി-ചാനൽ ബീമിലൂടെ ഘടിപ്പിക്കുക, അങ്ങനെ മറ്റ് ഘടകങ്ങളിൽ നിന്ന് അത് അകറ്റി നിർത്താൻ കഴിയും.
കുറിപ്പ്:വയറുകൾ തലച്ചോറുമായി ബന്ധിപ്പിക്കുന്നതുവരെ സിപ്പ് ടൈ പൂർണ്ണമായും മുറുക്കരുത്.
ബമ്പർ സ്വിച്ചുകൾ മൂന്ന് വയർ പോർട്ടുകളുമായി ബന്ധിപ്പിച്ച് പൂർത്തിയാക്കുക.

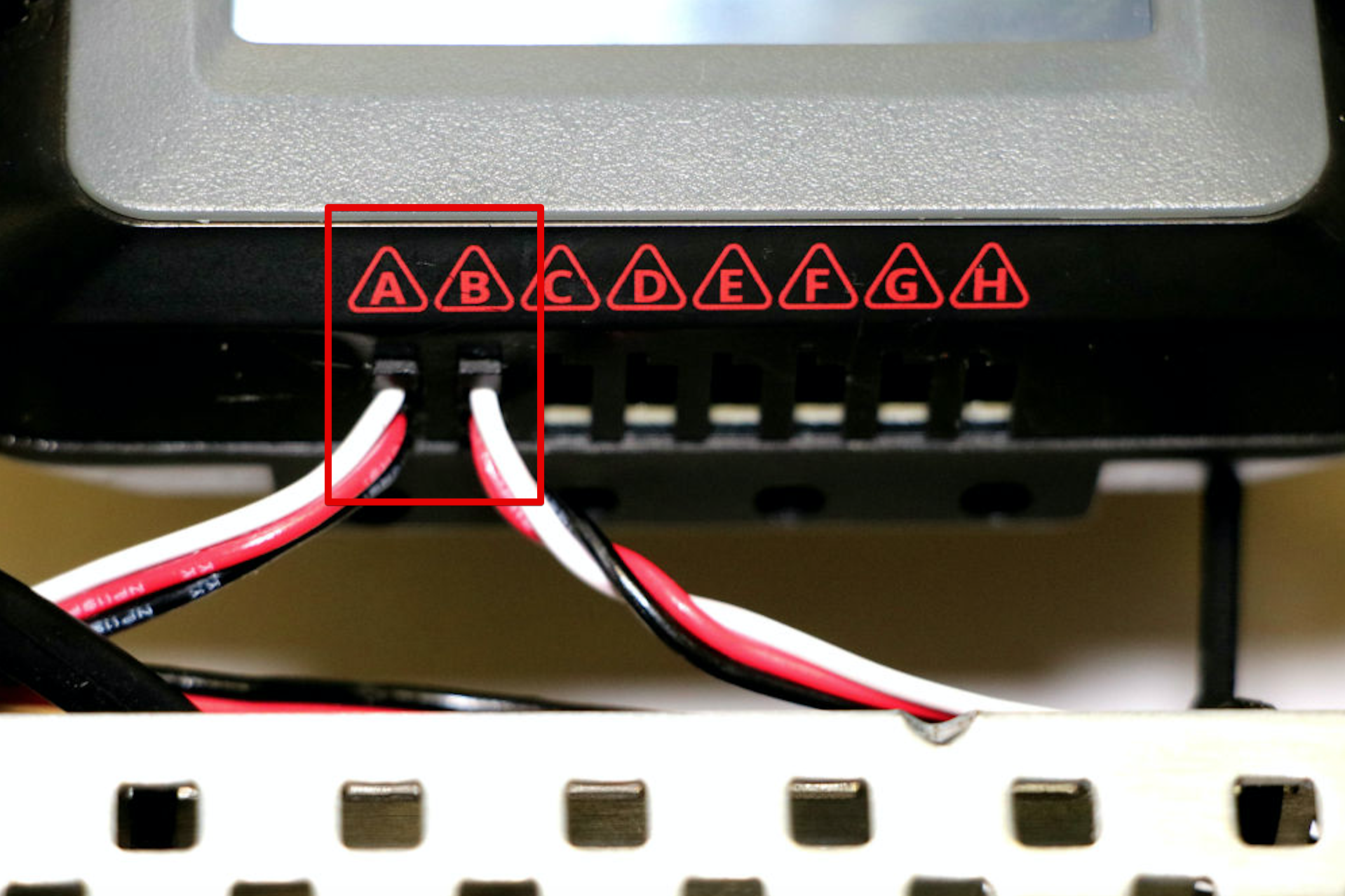

ഇടതുവശത്തെ ബമ്പർ സ്വിച്ചിന്റെ വയർ പോർട്ട് എയിലേക്കും വലതുവശത്തെ ബമ്പർ സ്വിച്ചിന്റെ വയർ പോർട്ട് ബിയിലേക്കും ബന്ധിപ്പിക്കുക.
സിപ്പ് ടൈകൾ പൂർണ്ണമായും മുറുക്കി ഉറപ്പിക്കുക, അങ്ങനെ അവ സുരക്ഷിതമായിരിക്കും, തുടർന്ന് അധികമുള്ള പ്ലാസ്റ്റിക് മുറിക്കുക.
V5 ബാറ്ററി അതിന്റെ ക്ലിപ്പുകളിലേക്ക് മാറ്റി ബാറ്ററി തലച്ചോറുമായി വീണ്ടും ബന്ധിപ്പിക്കുക.
കുറിപ്പ്: ഒരു സെൻസറിലോ ഏതെങ്കിലും വയർഡ് ഘടകത്തിലോ, അത് ബന്ധിപ്പിച്ചിരിക്കുന്ന പോർട്ട് രേഖപ്പെടുത്താൻ ഒരു ലേബൽ (ടേപ്പ്, സ്റ്റിക്കറുകൾ മുതലായവ) ഉപയോഗിക്കാം.
