ബട്ടണുകളുടെയും ജോയിസ്റ്റിക്ക് അച്ചുതണ്ടുകളുടെയും പേരുകൾ പരാമർശിച്ചുകൊണ്ട് VEXcode IQ-ന് ഒരു IQ കൺട്രോളറിൽ നിന്നുള്ള ഡാറ്റ ആക്സസ് ചെയ്യാൻ കഴിയും.
ബട്ടണുകളുടെയും ജോയ്സ്റ്റിക്കുകളുടെയും സ്ഥാനവും പേരുകളും
താഴെയുള്ള ചിത്രത്തിൽ ബട്ടണിന്റെയും ജോയിസ്റ്റിക്കിന്റെ പേരുകളും സ്ഥലങ്ങളും കാണിക്കുന്നു. ബട്ടണുകൾ ഇനിപ്പറയുന്ന മൂല്യങ്ങൾ നൽകുന്നു:
- 1 - അമർത്തി
- 0 - അമർത്തിയില്ല / വിട്ടിട്ടില്ല
ഓരോ ജോയിസ്റ്റിക്ക് അച്ചുതണ്ടും -100 നും +100 നും ഇടയിലുള്ള ഒരു മൂല്യം നൽകുന്നു, കേന്ദ്രീകരിക്കുമ്പോൾ പൂജ്യം മൂല്യം നൽകുന്നു. ജോയിസ്റ്റിക്ക് ഓരോ അച്ചുതണ്ടിലും ചലിക്കുമ്പോൾ അതിന്റെ മൂല്യങ്ങളുടെ ഒരു ഉദാഹരണം കാണാൻ ഈ ആനിമേഷൻ കാണുക.
കുറിപ്പ്:ആനിമേഷനിൽ ചിത്രീകരിച്ചിരിക്കുന്ന കൺട്രോളർ ഒരു (ഒന്നാം തലമുറ) കൺട്രോളറാണ്. എന്നിരുന്നാലും, രണ്ട് IQ (ഒന്നാം തലമുറ, രണ്ടാം തലമുറ) കൺട്രോളറുകൾക്കും മൂല്യങ്ങൾ ഒന്നുതന്നെയാണ്.
കൺട്രോളർ ബട്ടണുകളും ജോയ്സ്റ്റിക്കുകളും ഉൾപ്പെടുന്ന ബ്ലോക്കുകൾ
VEXcode IQ-യിൽ പ്രോഗ്രാം ചെയ്യുമ്പോൾ, ബട്ടണിന്റെയും ജോയിസ്റ്റിക്ക് പേരുകളുടെയും കൺട്രോളറിലെ അവയുടെ സ്ഥാനത്തിന്റെയും ധാരണ ഏത് ബ്ലോക്ക് ഉപയോഗിക്കണമെന്ന് നിർണ്ണയിക്കാൻ സഹായിക്കുന്നു.

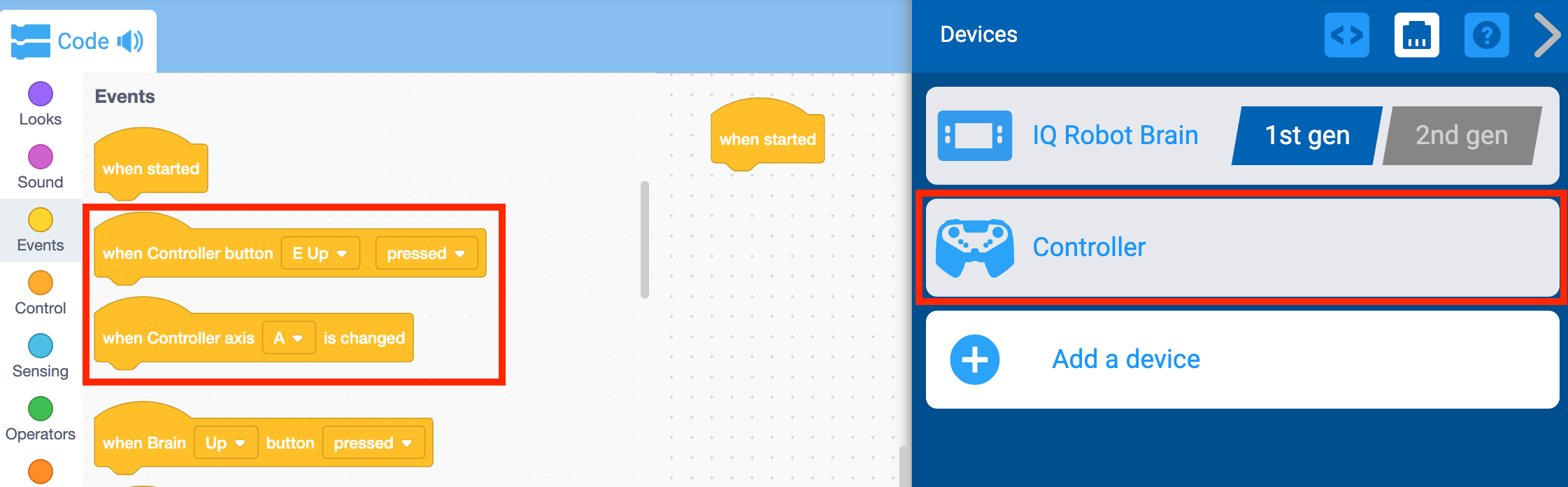

കൺട്രോളർ കോൺഫിഗർ ചെയ്തുകഴിഞ്ഞാൽ, ടൂൾബോക്സിൽ കൺട്രോളർ ബ്ലോക്കുകൾ ദൃശ്യമാകും.
കൺട്രോളർ ഉപയോഗിക്കുന്നതിനെക്കുറിച്ചുള്ള കൂടുതൽ വിവരങ്ങൾക്ക്, STEM ലൈബ്രറിലെ കൺട്രോളർ വിഭാഗത്തിലെ ലേഖനങ്ങൾ .
