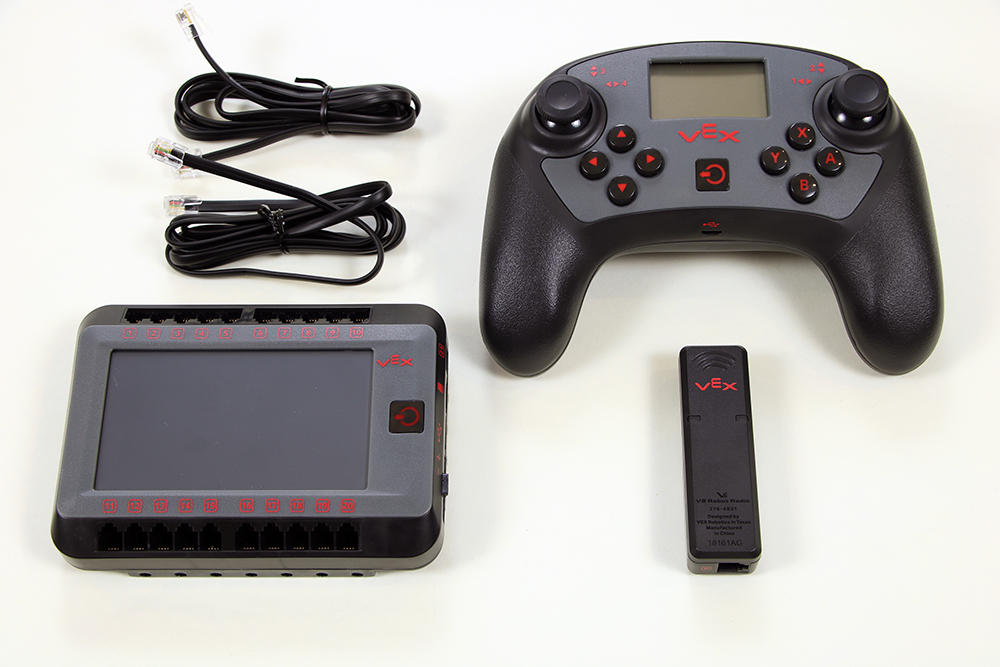

കൺട്രോളറെ തലച്ചോറുമായി ജോടിയാക്കാൻ ആവശ്യമായ എല്ലാ ഇനങ്ങളും ഉള്ള വർക്ക്‌സ്‌പെയ്‌സ്. പവർഡ് V5 റോബോട്ട് ബ്രെയിൻ, ഒരു V5 കൺട്രോളർ, ഒരു V5 റോബോട്ട് റേഡിയോ, രണ്ട് സ്മാർട്ട് കേബിളുകൾ എന്നിവയാണ് ഭാഗങ്ങളിൽ ഉൾപ്പെടുന്നത്.

ഈ പ്രക്രിയ പൂർത്തിയാക്കാൻ നിങ്ങൾക്ക് ഇനിപ്പറയുന്ന ഇനങ്ങൾ ആവശ്യമാണ്:

ചാർജ്ജ് ചെയ്ത V5 റോബോട്ട് ബാറ്ററിയുമായി ബന്ധിപ്പിച്ചിരിക്കുന്ന V5 റോബോട്ട് ബ്രെയിൻ.
V5 കൺട്രോളർ
V5 റോബോട്ട് റേഡിയോ
2 സ്മാർട്ട് കേബിളുകൾ

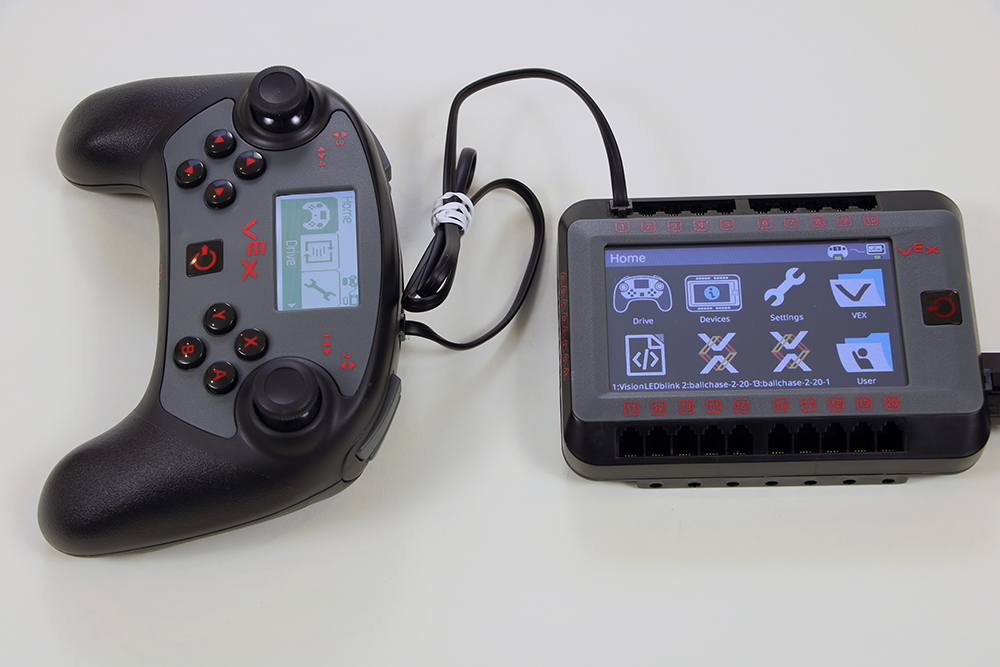

ഒരു സ്മാർട്ട് കേബിൾ ഉപയോഗിച്ച് V5 കൺട്രോളർ ഒരു V5 റോബോട്ട് ബ്രെയിനുമായി ബന്ധിപ്പിച്ചിരിക്കുന്നു. തലച്ചോറിന്റെ ഏത് സ്മാർട്ട് പോർട്ടുകളിൽ നിന്നും സ്മാർട്ട് കേബിളിന് കണക്റ്റുചെയ്യാനാകും, എന്നാൽ ഈ ഉദാഹരണത്തിൽ അത് ആദ്യത്തെ പോർട്ട് ഉപയോഗിക്കുന്നു. രണ്ട് ഉപകരണങ്ങളും ഓണാണ്.

V5 കൺട്രോളറിന്റെ പിൻഭാഗത്തുള്ള സ്മാർട്ട് പോർട്ടുകളിൽ ഒന്നിലേക്കും V5 റോബോട്ട് ബ്രെയിനിലെ ഏതെങ്കിലും സ്മാർട്ട് പോർട്ടിലേക്കും ഒരു സ്മാർട്ട് കേബിൾ ബന്ധിപ്പിക്കുക.

തലച്ചോറിൽ ശക്തി പകരുക.

ബ്രെയിൻ ഓൺ ആകുകയും ഒരു സ്മാർട്ട് കേബിൾ വഴി അവ ബന്ധിപ്പിക്കുകയും ചെയ്യുമ്പോൾ കൺട്രോളർ യാന്ത്രികമായി ഓണാകും.

മുകളിൽ വലത് കോണിൽ കൺട്രോളർ ഐക്കൺ ഇല്ലാതെ ഹോം മെനുവിൽ ബ്രെയിൻ സ്ക്രീൻ കാണിച്ചിരിക്കുന്നു. ഇത് കൺട്രോളർ തലച്ചോറുമായി ജോടിയാക്കിയിട്ടില്ലെന്ന് സൂചിപ്പിക്കുന്നു.

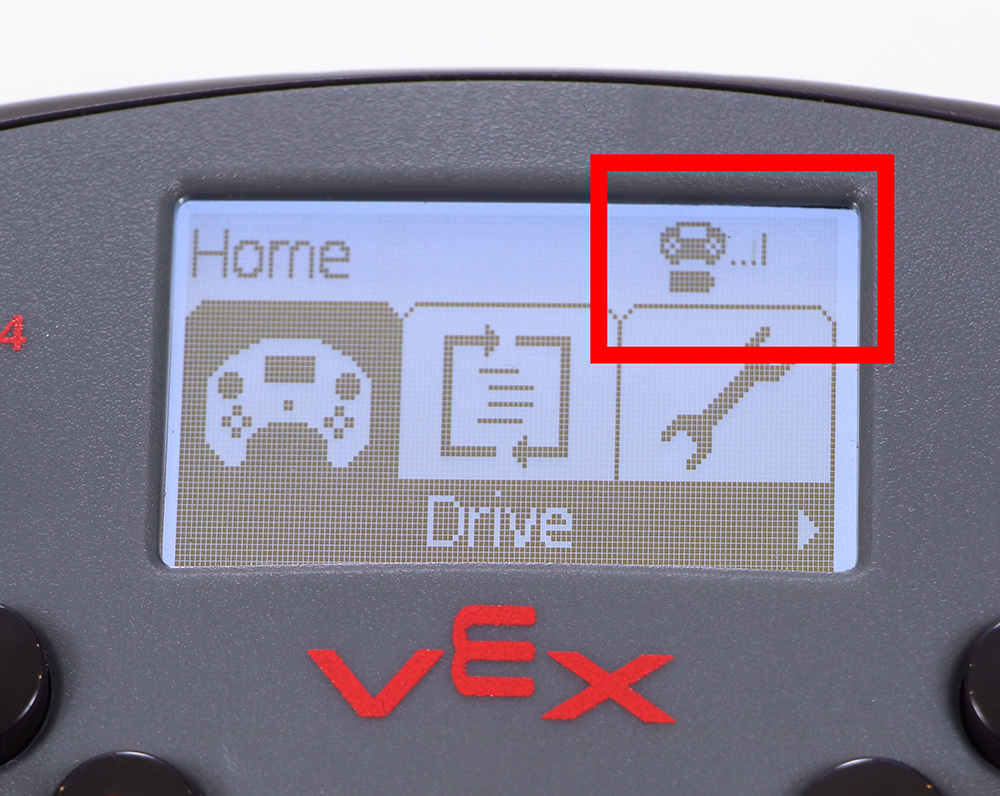

മുകളിൽ വലത് കോണിൽ ബ്രെയിൻ ഐക്കൺ ഇല്ലാതെ ഹോം മെനുവിൽ കൺട്രോളർ സ്ക്രീൻ കാണിച്ചിരിക്കുന്നു. ഇത് കൺട്രോളർ തലച്ചോറുമായി ജോടിയാക്കിയിട്ടില്ലെന്ന് സൂചിപ്പിക്കുന്നു.

ഉപകരണങ്ങൾ ബന്ധിപ്പിച്ചിട്ടുണ്ടെന്ന് സൂചിപ്പിക്കുന്നത് വരെ കാത്തിരിക്കുക.

മുകളിലുള്ള ചിത്രം കണക്ഷന്റെ അഭാവത്തിന്റെ ഒരു സാധാരണ സൂചന കാണിക്കുന്നു.

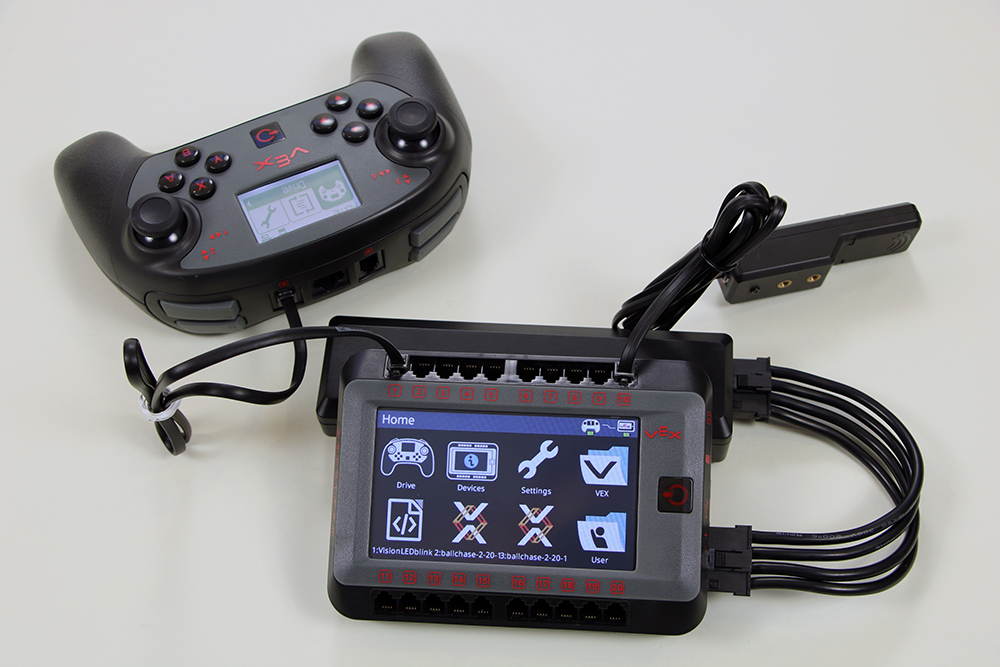

V5 റോബോട്ട് റേഡിയോ ഇപ്പോൾ ഒരു സ്മാർട്ട് കേബിൾ ഉപയോഗിച്ച് V5 റോബോട്ട് തലച്ചോറുമായി ബന്ധിപ്പിച്ചിരിക്കുന്നു. തലച്ചോറിന്റെ ഏത് സ്മാർട്ട് പോർട്ടുകളിൽ നിന്നും സ്മാർട്ട് കേബിളിന് കണക്റ്റുചെയ്യാനാകും, എന്നാൽ ഈ ഉദാഹരണത്തിൽ അത് പത്താമത്തെ പോർട്ട് ഉപയോഗിക്കുന്നു. ആദ്യത്തെ പോർട്ട് ഉപയോഗിച്ച് ബ്രെയിൻ ഇതിനകം തന്നെ V5 കൺട്രോളറുമായി ബന്ധിപ്പിച്ചിരിക്കുന്നു, രണ്ടും ഓണാക്കിയിരിക്കുന്നു.

അടുത്തതായി, V5 റോബോട്ട് റേഡിയോയെ V5 റോബോട്ട് തലച്ചോറുമായി ബന്ധിപ്പിക്കുക.

വയർലെസ് കണക്ഷന് റേഡിയോ അത്യാവശ്യമാണ്. ഏത് സ്മാർട്ട് പോർട്ടിലേക്കും റേഡിയോ ബന്ധിപ്പിക്കാനും കഴിയും.

മുകളിൽ വലത് കോണിൽ ഒരു വയേർഡ് കൺട്രോളർ ഐക്കണുള്ള ഹോം മെനുവിൽ ബ്രെയിൻ സ്ക്രീൻ കാണിച്ചിരിക്കുന്നു. ഇത് കൺട്രോളർ ഒരു സ്മാർട്ട് കേബിൾ ഉപയോഗിച്ച് തലച്ചോറുമായി ബന്ധിപ്പിച്ചിട്ടുണ്ടെന്ന് സൂചിപ്പിക്കുന്നു.

മുകളിൽ വലത് കോണിൽ ഒരു വയർഡ് ബ്രെയിൻ ഐക്കണിനൊപ്പം ഹോം മെനുവിൽ കൺട്രോളർ സ്ക്രീൻ കാണിച്ചിരിക്കുന്നു. ഇത് കൺട്രോളർ ഒരു സ്മാർട്ട് കേബിൾ ഉപയോഗിച്ച് തലച്ചോറുമായി ബന്ധിപ്പിച്ചിട്ടുണ്ടെന്ന് സൂചിപ്പിക്കുന്നു.

V5 റോബോട്ട് ബ്രെയിനും V5 കൺട്രോളറും ഒരു V5 സ്മാർട്ട് കേബിളുമായി ബന്ധിപ്പിക്കുമ്പോൾ, അവ വയർഡ് കണക്ഷൻ ഇൻഡിക്കേറ്റർ ഐക്കണുകൾ കാണിക്കും.

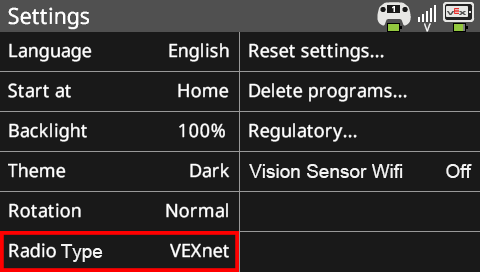

റേഡിയോ ക്രമീകരണം മാറ്റാൻ ക്രമീകരണ മെനുവിലേക്ക് നാവിഗേറ്റ് ചെയ്യുക.

റേഡിയോ സെറ്റിംഗ്സിൽ ടാപ്പ് ചെയ്ത് റേഡിയോ VEXnet ആയി സജ്ജമാക്കുക.

ശ്രദ്ധിക്കുക: റേഡിയോ മോഡ് ഇതിനകം VEXnet ആയി സജ്ജീകരിച്ചിട്ടുണ്ടെങ്കിൽ, ഘട്ടം 7 ഒഴിവാക്കുക.

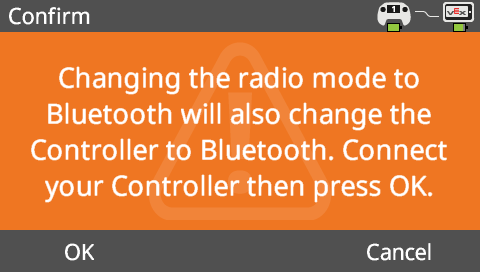

റേഡിയോ ടൈപ്പ് സെറ്റിംഗ് തിരഞ്ഞെടുത്തതിനുശേഷം ബ്രെയിൻ സ്ക്രീൻ കാണിക്കുന്നു. സ്‌ക്രീനിന് ഓറഞ്ച് നിറത്തിലുള്ള പശ്ചാത്തലമുണ്ട്, 'കൺഫേം' എന്ന് എഴുതിയിരിക്കുന്നു, റേഡിയോ മോഡ് ബ്ലൂടൂത്തിലേക്ക് മാറ്റുന്നത് കൺട്രോളറെയും ബ്ലൂടൂത്തിലേക്ക് മാറ്റും. നിങ്ങളുടെ കൺട്രോളർ ബന്ധിപ്പിച്ച് ശരി അമർത്തുക. താഴെ രണ്ട് ബട്ടണുകൾ ഉണ്ട്, ഒന്ന് 'ശരി' എന്നും മറ്റൊന്ന് 'റദ്ദാക്കുക' എന്നും എഴുതിയിരിക്കുന്നു.

റേഡിയോ ക്രമീകരണം മാറ്റുമ്പോൾ ഈ മുന്നറിയിപ്പ് ദൃശ്യമാകുമ്പോൾ ശരി അമർത്തുക.

ശ്രദ്ധിക്കുക:മുന്നറിയിപ്പ് ബ്ലൂടൂത്തിനെക്കുറിച്ചാണെങ്കിലും, അത് VEXnet സജ്ജീകരണത്തിനും ബാധകമാണ്.

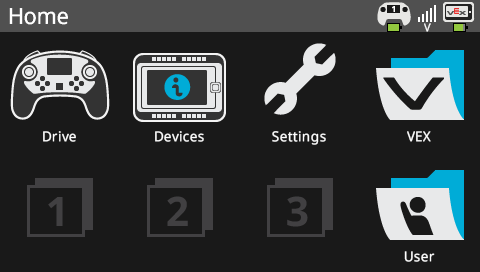

മുകളിൽ വലത് കോണിൽ വയർലെസ് കൺട്രോളർ ഐക്കണുള്ള ഹോം മെനുവിൽ ബ്രെയിൻ സ്ക്രീൻ കാണിച്ചിരിക്കുന്നു. ഇത് സൂചിപ്പിക്കുന്നത് കൺട്രോളർ V5 റോബോട്ട് റേഡിയോ ഉപയോഗിച്ച് തലച്ചോറുമായി ബന്ധിപ്പിച്ചിരിക്കുന്നു എന്നാണ്.

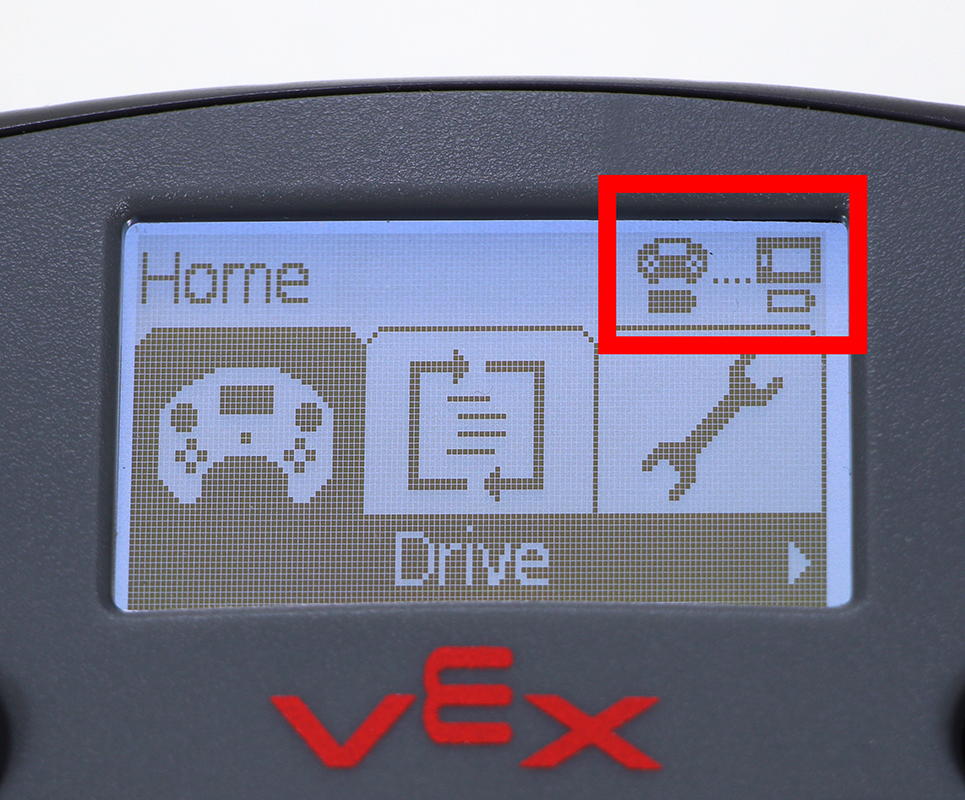

മുകളിൽ വലത് കോണിൽ വയർലെസ് ബ്രെയിൻ ഐക്കണുള്ള ഹോം മെനുവിൽ കൺട്രോളർ സ്ക്രീൻ കാണിച്ചിരിക്കുന്നു. ഇത് സൂചിപ്പിക്കുന്നത് കൺട്രോളർ V5 റോബോട്ട് റേഡിയോ ഉപയോഗിച്ച് തലച്ചോറുമായി ബന്ധിപ്പിച്ചിരിക്കുന്നു എന്നാണ്.

വയർലെസ് കണക്ഷനെ സൂചിപ്പിക്കുന്ന ചിഹ്നങ്ങൾ കാണുന്നതിന് കൺട്രോളറെയും തലച്ചോറിനെയും ബന്ധിപ്പിക്കുന്ന സ്മാർട്ട് കേബിൾ വിച്ഛേദിക്കുക.

തലച്ചോറുമായി വയർലെസ് ആയി ആശയവിനിമയം നടത്താൻ കൺട്രോളർ ഉപയോഗിക്കുക.

കുറിപ്പ്:വയർലെസ് കണക്ഷൻ വിജയകരമാകുമ്പോൾ, റേഡിയോ ചുവപ്പ് നിറത്തിൽ മിന്നിമറയും.
