VEXcode V5-ൽ 3-വയർ ഉപകരണങ്ങൾ കോൺഫിഗർ ചെയ്യുന്നു – VEX ലൈബ്രറി

VEXcode V5 ഉപയോഗിച്ച് പ്രോഗ്രാം ചെയ്യാൻ തുടങ്ങുമ്പോൾ, സെൻസറും 3-വയർ ഉപകരണ ബ്ലോക്കുകളും കോൺഫിഗർ ചെയ്യുന്നതുവരെ ടൂൾബോക്സിൽ ദൃശ്യമാകില്ല.

ഒരു 3-വയർ ഉപകരണം ചേർക്കുന്നു

കോഡ് വ്യൂവർ, പ്രിന്റ് കൺസോൾ ഐക്കണുകൾക്കിടയിൽ ഡിവൈസസ് ഐക്കൺ ഹൈലൈറ്റ് ചെയ്തിരിക്കുന്ന VEXcode V5 ടൂൾബാർ.

ഒരു ഉപകരണം കോൺഫിഗർ ചെയ്യുന്നതിന്, ഉപകരണ വിൻഡോ തുറക്കുന്നതിന് ഉപകരണ ബട്ടൺ തിരഞ്ഞെടുക്കുക.

'ഒരു ഉപകരണം ചേർക്കുക' ബട്ടൺ കാണിച്ചിരിക്കുന്ന VEXcode V5 ഉപകരണ മെനു.

"ഒരു ഉപകരണം ചേർക്കുക" തിരഞ്ഞെടുക്കുക.

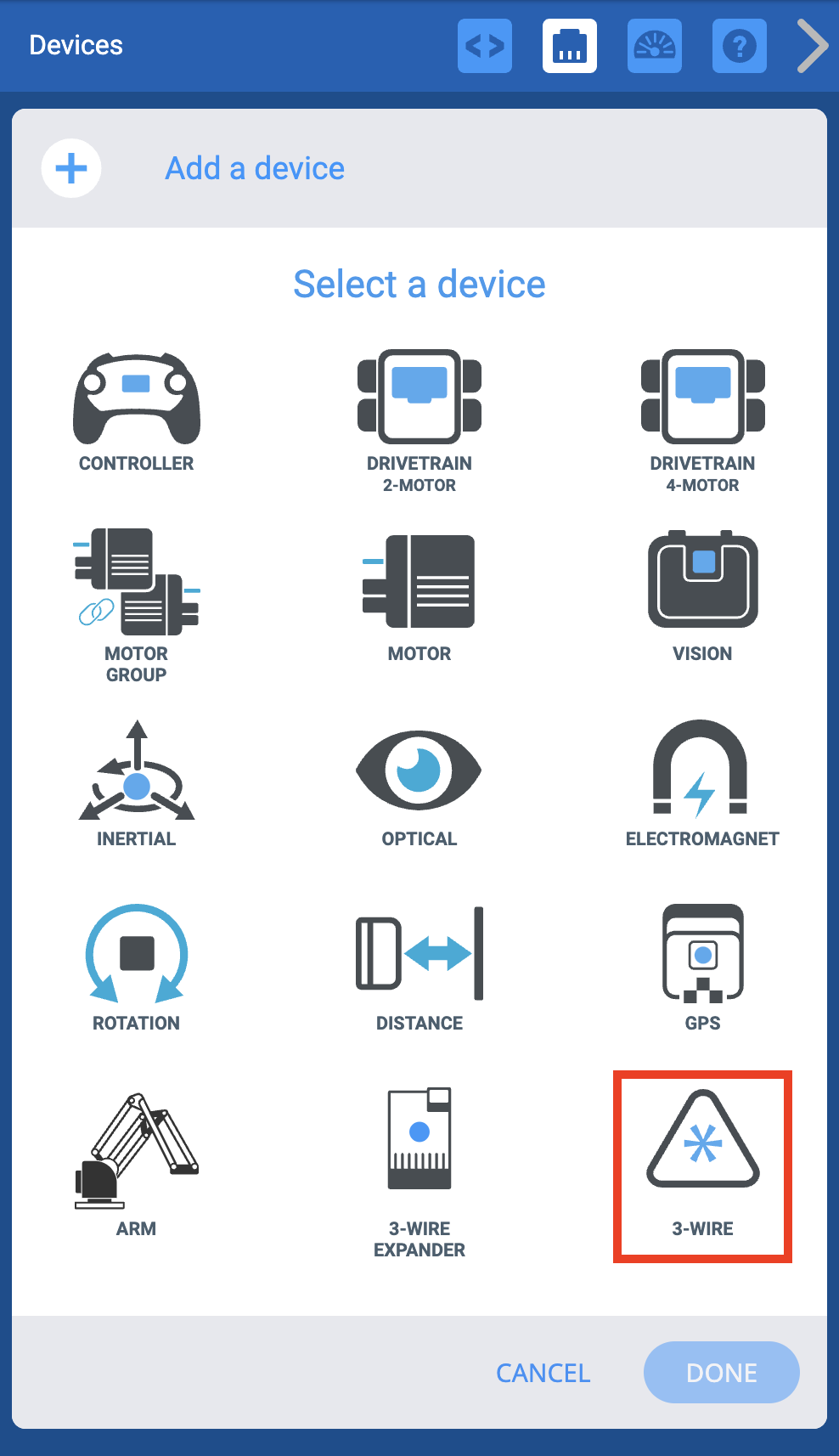

ഒരു ഉപകരണം ചേർക്കുക ബട്ടൺ തിരഞ്ഞെടുത്തതിന് ശേഷമുള്ള VEXcode V5 ഉപകരണങ്ങൾ മെനു. 3 വയർ ഓപ്ഷൻ ഹൈലൈറ്റ് ചെയ്തിരിക്കുന്നു.

3-വയർ ഉപകരണങ്ങൾ തിരഞ്ഞെടുക്കുക.

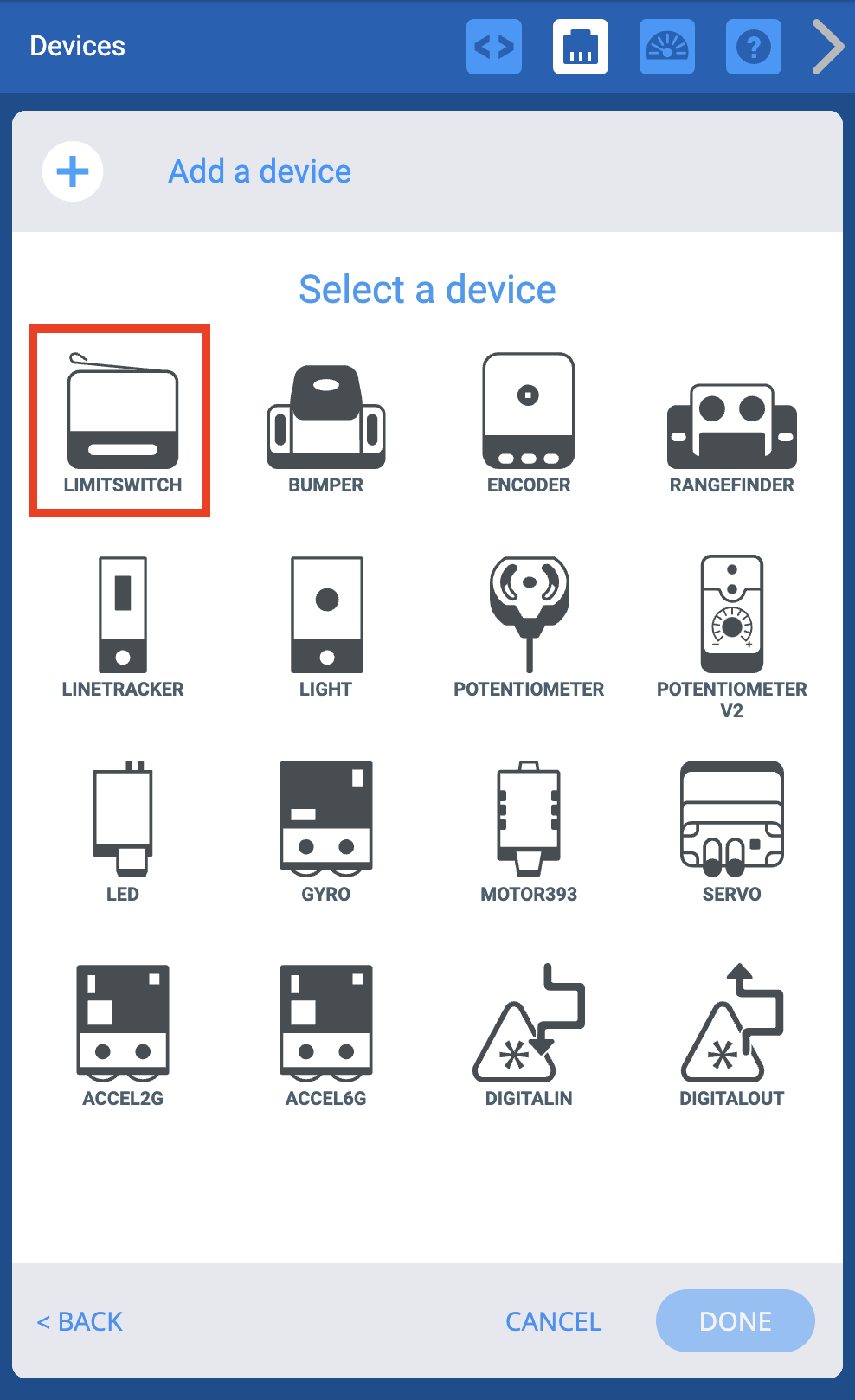

3 വയർ ഡിവൈസ് ഓപ്ഷൻ തിരഞ്ഞെടുത്തതിനുശേഷം VEXcode V5 ഡിവൈസസ് മെനു. 3-വയർ ഉപകരണങ്ങളുടെ ഒരു മെനു കാണിച്ചിരിക്കുന്നു, കൂടാതെ പരിധി സ്വിച്ച് ഓപ്ഷൻ ഹൈലൈറ്റ് ചെയ്തിരിക്കുന്നു.

നിങ്ങൾ ഉപയോഗിക്കുന്ന 3-വയർ ഉപകരണം തിരഞ്ഞെടുക്കുക. ഈ ഉദാഹരണം ഒരു പരിധി സ്വിച്ച് കാണിക്കുന്നു.

കുറിപ്പ്: 3-വയർ ഉപകരണങ്ങളിൽ ലിമിറ്റ് സ്വിച്ച്, ബമ്പർ സ്വിച്ച്, എൻകോഡർ, റേഞ്ച് ഫൈൻഡർ, ലൈൻ ട്രാക്കർ, ലൈറ്റ്, പൊട്ടൻഷ്യോമീറ്റർ, LED, ഗൈറോ, മോട്ടോർ-393, സെർവോ, ആക്‌സിലറോമീറ്റർ-2G, ആക്‌സിലറോമീറ്റർ-6G എന്നിവ ഉൾപ്പെടുന്നു. എല്ലാ ഉപകരണങ്ങളും ഒരേ കോൺഫിഗറേഷൻ പ്രക്രിയ പിന്തുടരുന്നു, മോട്ടോർ-393-നുള്ള ഒരു അധിക ഘട്ടവും ഇതിൽ ഉൾപ്പെടുന്നു. കൂടുതൽ വിവരങ്ങൾക്ക് ഈ ലേഖനത്തിന്റെ അടിഭാഗം കാണുക.

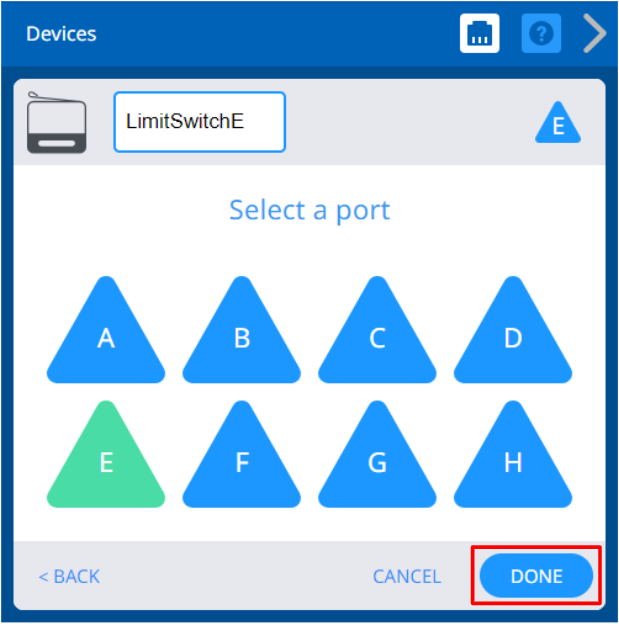

പുതിയ ഉപകരണത്തിന്റെ പോർട്ട് E ആയി സജ്ജീകരിച്ചതിനുശേഷം VEXcode V5 ഉപകരണ മെനു. താഴെ, പൂർത്തിയായി ബട്ടൺ ഹൈലൈറ്റ് ചെയ്തിരിക്കുന്നു.

VEX V5 ബ്രെയിനിൽ ഉപകരണം ഏത് പോർട്ടിലേക്കാണ് ഘടിപ്പിച്ചിരിക്കുന്നതെന്ന് തിരഞ്ഞെടുക്കുക. മറ്റ് ഉപകരണങ്ങൾക്കായി ഇതിനകം കോൺഫിഗർ ചെയ്‌തിരിക്കുന്ന പോർട്ടുകൾ ലഭ്യമാകില്ല. പോർട്ട് തിരഞ്ഞെടുത്തുകഴിഞ്ഞാൽ, ഉപകരണം കോൺഫിഗറേഷനിലേക്ക് സമർപ്പിക്കാൻ "പൂർത്തിയായി" തിരഞ്ഞെടുക്കുക അല്ലെങ്കിൽ ഉപകരണ മെനുവിലേക്ക് തിരികെ പോകാൻ "റദ്ദാക്കുക" തിരഞ്ഞെടുക്കുക.

കുറിപ്പ്:“റദ്ദാക്കുക” തിരഞ്ഞെടുക്കുന്നത് നിങ്ങൾ ഉപകരണത്തിൽ വരുത്തിയ എല്ലാ മാറ്റങ്ങളും പഴയപടിയാക്കും, കൂടാതെ കോൺഫിഗറേഷന്റെ ഭാഗമാകില്ല.

ഒരു 3-വയർ ഉപകരണത്തിന്റെ പോർട്ട് മാറ്റുന്നു

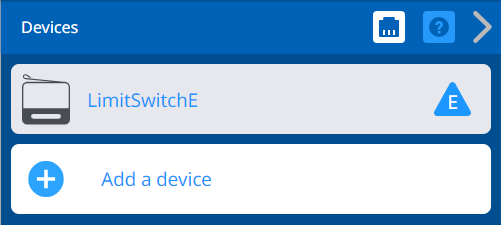

മുമ്പ് ചേർത്ത പരിധി സ്വിച്ച് കാണിച്ചിരിക്കുന്ന VEXcode V5 ഉപകരണ മെനു.

ഡിവൈസസ് വിൻഡോയിൽ 3-വയർ ഡിവൈസ് തിരഞ്ഞെടുത്ത് 3-വയർ ഡിവൈസിനുള്ള പോർട്ട് നമ്പർ നിങ്ങൾക്ക് മാറ്റാവുന്നതാണ്.

ഉപകരണത്തിന്റെ പോർട്ട് D യിലേക്ക് മാറ്റിയതിന് ശേഷമുള്ള VEXcode V5 ഉപകരണ മെനു. D പോർട്ട് ഓപ്ഷൻ ഇപ്പോൾ പച്ച നിറത്തിലാണ്. താഴെ, പൂർത്തിയായി ബട്ടൺ ഹൈലൈറ്റ് ചെയ്തിരിക്കുന്നു.

പോർട്ട് സെലക്ഷൻ സ്ക്രീനിൽ മറ്റൊരു പോർട്ട് തിരഞ്ഞെടുക്കുക, പോർട്ട് നമ്പർ പച്ചയായി മാറും. തുടർന്ന് മാറ്റം സമർപ്പിക്കാൻ "പൂർത്തിയായി" തിരഞ്ഞെടുക്കുക.

ഒരു 3-വയർ ഉപകരണത്തിന്റെ പേരുമാറ്റുന്നു

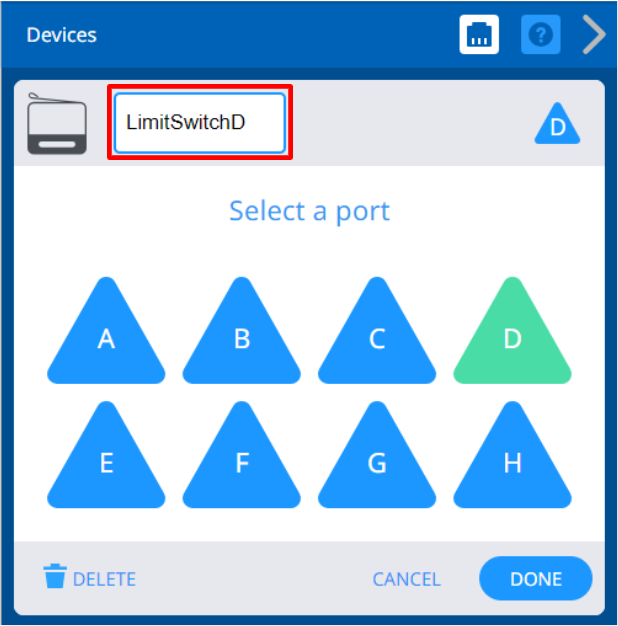

ലിമിറ്റ് സ്വിച്ച് ഓപ്ഷനുകൾ കാണിച്ചിരിക്കുന്ന VEXcode V5 ഡിവൈസസ് വിൻഡോ. മുകളിൽ, ഉപകരണത്തിന്റെ പേര് ഹൈലൈറ്റ് ചെയ്തിരിക്കുന്നത് അതിന്റെ പേരുമാറ്റാൻ കഴിയുമെന്ന് സൂചിപ്പിക്കുന്നു.

പോർട്ട് സെലക്ഷൻ സ്ക്രീനിന്റെ മുകളിലുള്ള ടെക്സ്റ്റ് ബോക്സിലെ പേര് മാറ്റി 3-വയർ ഉപകരണത്തിന്റെ പേര് മാറ്റാനും നിങ്ങൾക്ക് കഴിയും. നിങ്ങൾ ഒരു അസാധുവായ പേര് തിരഞ്ഞെടുത്താൽ, അത് സൂചിപ്പിക്കുന്നതിന് ടെക്സ്റ്റ് ബോക്സ് ചുവപ്പ് നിറത്തിൽ ഹൈലൈറ്റ് ചെയ്യും. തുടർന്ന് ഉപകരണ മാറ്റങ്ങൾ കോൺഫിഗറേഷനിൽ സമർപ്പിക്കാൻ "പൂർത്തിയായി" തിരഞ്ഞെടുക്കുക.

VEXcode V5 ലിമിറ്റ് സ്വിച്ച് ഡ്രോപ്പ്ഡൗൺ മെനു തുറന്ന് ലിമിറ്റ് ബ്ലോക്ക് കാണിക്കുമ്പോൾ. ലിമിറ്റ് സ്വിച്ചിന്റെ പുതിയ ഉപകരണ നാമം ഡ്രോപ്പ്ഡൗൺ മെനുവിൽ കാണിച്ചിരിക്കുന്നു.

നിങ്ങളുടെ പ്രോജക്റ്റിൽ ഇതിനകം ഉപയോഗിച്ചുകൊണ്ടിരിക്കുന്ന 3-വയർ ഉപകരണത്തിന്റെ പേര് നിങ്ങൾ മാറ്റുകയാണെങ്കിൽ, ഡ്രോപ്പ് ഡൗൺ ഉപയോഗിച്ച് ബ്ലോക്കിലെ ഉപകരണത്തിന്റെ പേര് പുതിയ പേരിലേക്ക് അപ്‌ഡേറ്റ് ചെയ്യേണ്ടതുണ്ട്.

ഒരു 3-വയർ ഉപകരണം ഇല്ലാതാക്കുന്നു

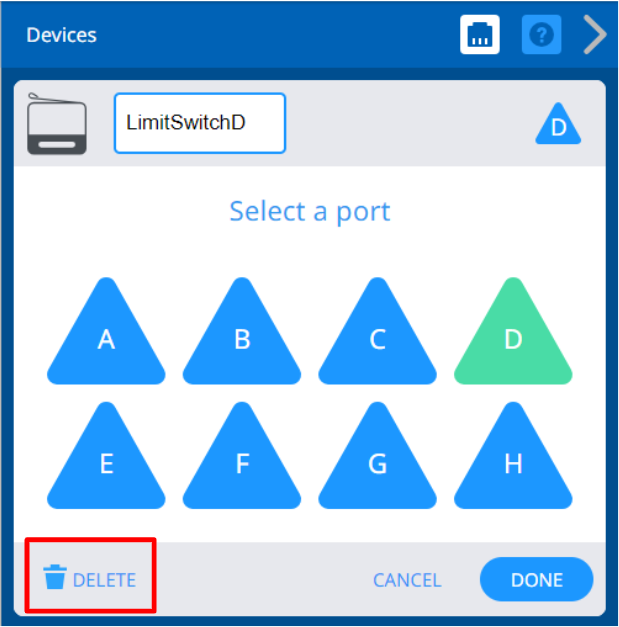

ലിമിറ്റ് സ്വിച്ച് ഓപ്ഷനുകൾ കാണിച്ചിരിക്കുന്ന VEXcode V5 ഡിവൈസസ് വിൻഡോ. താഴെ, ഇല്ലാതാക്കുക ബട്ടൺ ഹൈലൈറ്റ് ചെയ്തിരിക്കുന്നു.

പോർട്ട് സെലക്ഷൻ സ്ക്രീനിന്റെ താഴെയുള്ള "ഡിലീറ്റ്" ഓപ്ഷൻ തിരഞ്ഞെടുത്ത് 3-വയർ ഉപകരണങ്ങൾ ഇല്ലാതാക്കാനും കഴിയും.

കുറിപ്പ്:നിങ്ങളുടെ പ്രോജക്റ്റിൽ ഇതിനകം ഉപയോഗിച്ചുകൊണ്ടിരിക്കുന്ന ഒരു 3-വയർ ഉപകരണം നിങ്ങൾ ഇല്ലാതാക്കുകയാണെങ്കിൽ, അത് ഡൗൺലോഡ് ചെയ്യാൻ ശ്രമിച്ചാൽ നിങ്ങളുടെ പ്രോജക്റ്റ് ഒരു പിശക് സൃഷ്ടിക്കും, അത് ഇല്ലാതാക്കിയ ഉപകരണം ഉപയോഗിച്ചിരുന്ന ബ്ലോക്കുകളും നിങ്ങൾ ഇല്ലാതാക്കുന്നതുവരെ.

ഒരു VEX മോട്ടോർ-393 കോൺഫിഗർ ചെയ്യുന്നു

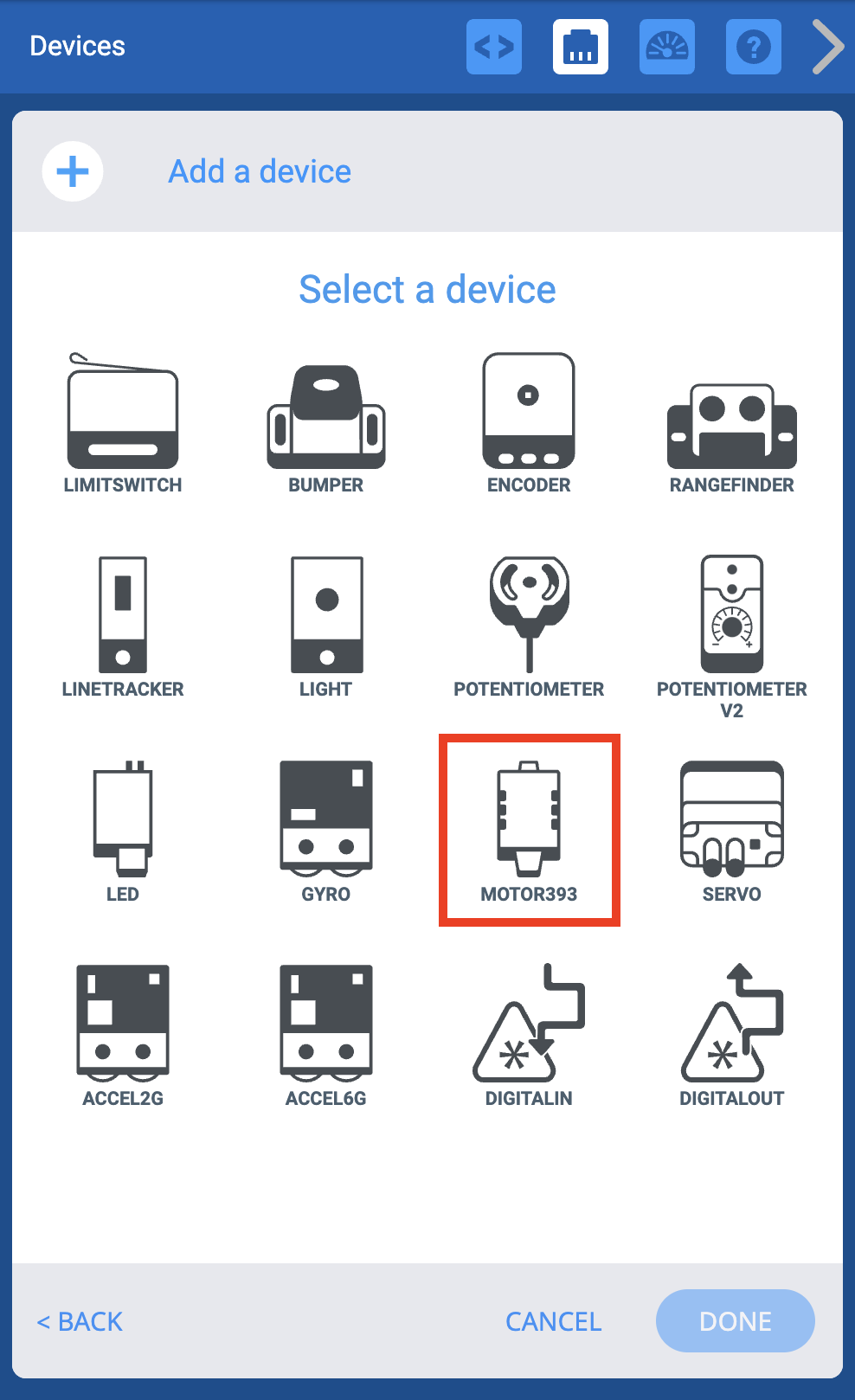

3 വയർ ഡിവൈസ് ഓപ്ഷൻ തിരഞ്ഞെടുത്തതിനുശേഷം VEXcode V5 ഡിവൈസസ് മെനു. 3-വയർ ഉപകരണങ്ങളുടെ ഒരു മെനു കാണിച്ചിരിക്കുന്നു, കൂടാതെ മോട്ടോർ 393 ഓപ്ഷൻ ഹൈലൈറ്റ് ചെയ്തിരിക്കുന്നു.

ഉപകരണങ്ങളുടെ പട്ടികയിൽ നിന്ന് VEX മോട്ടോർ-393 തിരഞ്ഞെടുക്കുക.

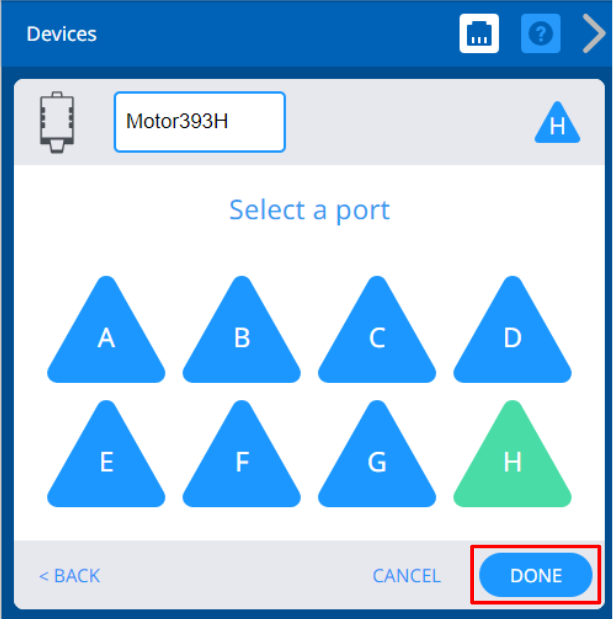

പുതിയ ഉപകരണത്തിന്റെ പോർട്ട് H ആയി സജ്ജീകരിച്ചതിനുശേഷം VEXcode V5 ഉപകരണ മെനു. താഴെ, പൂർത്തിയായി ബട്ടൺ ഹൈലൈറ്റ് ചെയ്തിരിക്കുന്നു.

മോട്ടോർ-393-ന് ഒരു പോർട്ട് തിരഞ്ഞെടുക്കുക.

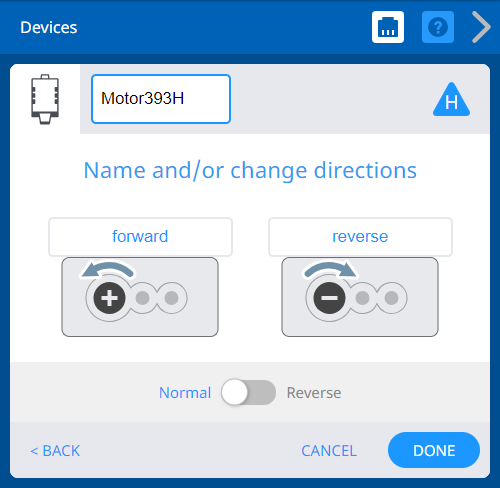

സ്മാർട്ട് പോർട്ട് തിരഞ്ഞെടുത്ത് മോട്ടോർ 393 ഓപ്ഷനുകൾ കാണിച്ചതിന് ശേഷം VEXcode V5 ഡിവൈസസ് മെനു തുറക്കുക. മോട്ടോറിന്റെ ഓരോ ദിശകളുടെയും പേരുമാറ്റാനോ അതിന്റെ ഓറിയന്റേഷൻ വിപരീതമാക്കാനോ ഓപ്ഷനുകൾ ഉപയോഗിക്കാം.

പോർട്ട് തിരഞ്ഞെടുത്തതിനുശേഷം, ഈ ഓപ്ഷൻ സ്ക്രീൻ നിങ്ങളെ ഇനിപ്പറയുന്ന രീതിയിൽ മോട്ടോർ-393 കോൺഫിഗർ ചെയ്യാൻ അനുവദിക്കും:

പേര് മാറ്റുന്നു
പോർട്ട് മാറ്റുന്നു
ദിശ മാറ്റുന്നു.

ഈ അധിക കോൺഫിഗറേഷനുകളെക്കുറിച്ചുള്ള കൂടുതൽ വിവരങ്ങൾക്ക്, താഴെയുള്ള ഓപ്ഷനുകൾ കാണുക.

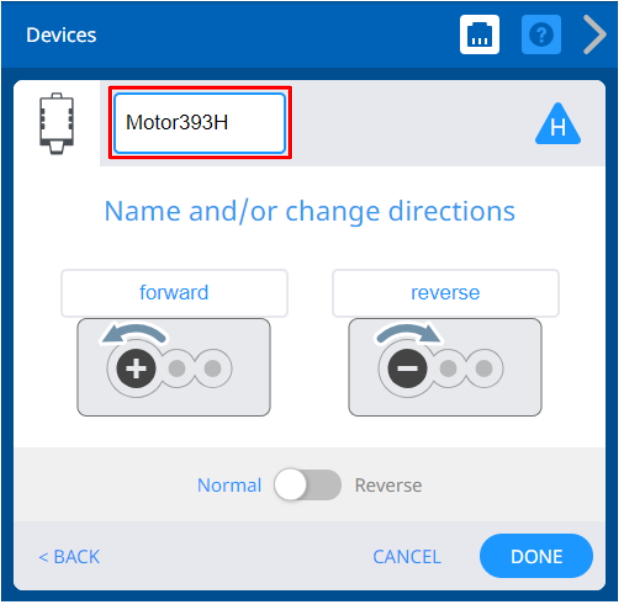

മോട്ടോർ 393 ഓപ്ഷനുകൾ കാണിച്ചിരിക്കുന്ന VEXcode V5 ഉപകരണ വിൻഡോ. മുകളിൽ, ഉപകരണത്തിന്റെ പേര് ഹൈലൈറ്റ് ചെയ്തിരിക്കുന്നത് അതിന്റെ പേരുമാറ്റാൻ കഴിയുമെന്ന് സൂചിപ്പിക്കുന്നു.

മോട്ടോർ-393 ന്റെ പേര് മാറ്റുന്നു.

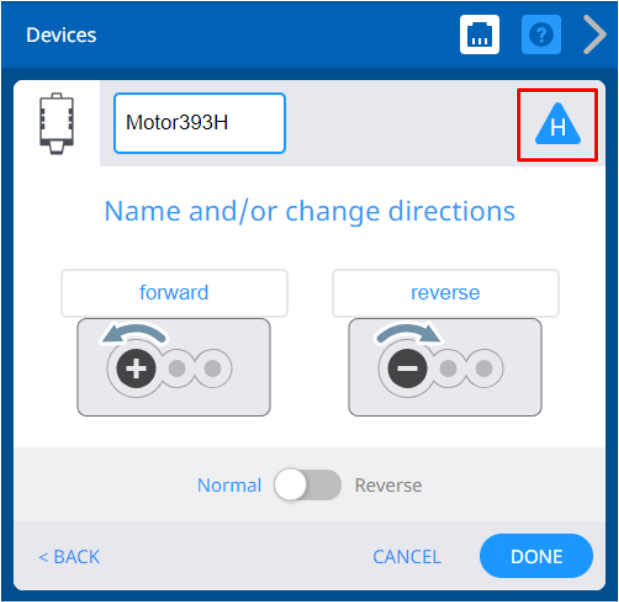

ലിമിറ്റ് സ്വിച്ച് ഓപ്ഷനുകൾ കാണിച്ചിരിക്കുന്ന VEXcode V5 ഡിവൈസസ് വിൻഡോ. മുകളിൽ, ഉപകരണത്തിന്റെ സ്മാർട്ട് പോർട്ട് ഐക്കൺ ഹൈലൈറ്റ് ചെയ്തിരിക്കുന്നത് അത് തിരഞ്ഞെടുക്കാനും മാറ്റാനും കഴിയുമെന്ന് സൂചിപ്പിക്കുന്നു.

മോട്ടോർ-393 ന്റെ പോർട്ട് മാറ്റുന്നു.

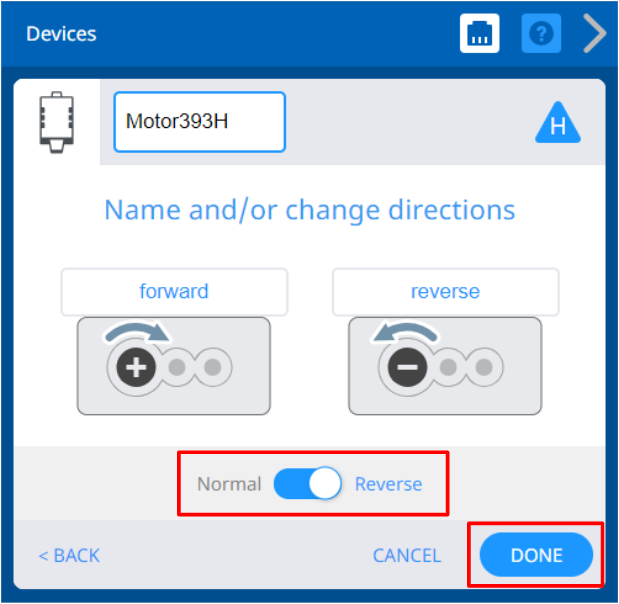

മോട്ടോർ 393 ഓപ്ഷനുകൾ കാണിച്ചിരിക്കുന്ന VEXcode V5 ഉപകരണ വിൻഡോ. താഴെ, റിവേഴ്സ് മോട്ടോർ ഓപ്ഷൻ തിരഞ്ഞെടുത്ത് ഹൈലൈറ്റ് ചെയ്തിരിക്കുന്നു. മോട്ടോറിന്റെ സ്പിൻ ദിശ തിരിച്ചുവിടാൻ ഈ ബട്ടൺ ഉപയോഗിക്കാം.

മോട്ടോർ-393 ന്റെ ദിശ മാറ്റുന്നു.
