VEX IQ റോബോട്ടിക്സ് സിസ്റ്റം എന്നത് അസംബ്ലിയുടെ വേഗതയ്ക്കും വൈവിധ്യത്തിനും വേണ്ടി രൂപകൽപ്പന ചെയ്തിട്ടുള്ള ഒരു സ്നാപ്പ്-ടുഗെദർ ടൂൾലെസ് സിസ്റ്റമാണ്. അതിന്റെ തലച്ചോറ്, സെൻസറുകൾ, പ്രോഗ്രാമിംഗ്, കൺട്രോളർ, ബിൽഡിംഗ് സിസ്റ്റം എന്നിവ മറ്റ് സ്നാപ്പ്-ടുഗെദർ റോബോട്ടിക് സിസ്റ്റങ്ങളുമായി താരതമ്യപ്പെടുത്തുമ്പോൾ VEX IQ റോബോട്ടിക്സ് സിസ്റ്റത്തെ അതിന്റേതായ ഒരു ക്ലാസിലേക്ക് മാറ്റുന്നു.
ക്ലാസ് മുറിയിലെ ഉപയോഗത്തിനോ VEX IQ ചലഞ്ച് മത്സരങ്ങളിൽ പങ്കെടുക്കുന്നതിനോ ഈ സിസ്റ്റം അനുയോജ്യമാണ്. ഉദ്ദേശിച്ച ഉപയോഗം എന്തുതന്നെയായാലും, VEX IQ സിസ്റ്റം ഉപയോഗിച്ച് ആരംഭിക്കാനുള്ള ഏറ്റവും നല്ല മാർഗം VEX IQ സൂപ്പർ കിറ്റ് വാങ്ങുക എന്നതാണ്. ഈ കിറ്റിനൊപ്പം രണ്ട് അധിക ആഡ്-ഓൺ കിറ്റുകളും ഉണ്ട്, ഫൗണ്ടേഷൻ ആഡ്-ഓൺ കിറ്റ്, കോംപറ്റീഷൻ ആഡ്-ഓൺ കിറ്റ്.
വ്യക്തിഗത പായ്ക്കറ്റുകളിൽ ഭാഗങ്ങൾ വാങ്ങുന്നതിനേക്കാൾ ഗണ്യമായ ലാഭം ഈ കിറ്റുകൾ നൽകുന്നു, കൂടാതെ അവഗണിക്കപ്പെടാൻ സാധ്യതയുള്ള നിരവധി ഉപയോഗപ്രദമായ ഭാഗങ്ങൾ ഇതിൽ ഉൾപ്പെടുന്നു.
മൂന്ന് കിറ്റുകൾ ക്ലാസ് റൂം പാഠ്യപദ്ധതിയിൽ സംയോജിപ്പിക്കുന്നതിനോ ഒരു റോബോട്ടിക്സ് ടീം ആരംഭിക്കുന്നതിനോ വേണ്ടി 2000-ത്തിലധികം ഭാഗങ്ങൾ നൽകും. ഈ കിറ്റുകൾ ഒരുമിച്ച് വാങ്ങുന്നതാണ് നല്ലത്. എന്നിരുന്നാലും, ഫണ്ടിംഗ് അല്ലെങ്കിൽ ഒരു പ്രത്യേക ആവശ്യം അനുസരിച്ച് സൂപ്പർ കിറ്റ് മാത്രം വാങ്ങുകയോ സൂപ്പർ കിറ്റും ആഡ്-ഓൺ കിറ്റുകളിൽ ഒന്ന് മാത്രം വാങ്ങുകയോ ചെയ്യുന്നത് പ്രായോഗികമായ ഓപ്ഷനുകളാണ്.
12 റോബോട്ട് സിസ്റ്റങ്ങളുടെ ഒരു ക്ലാസ് റൂം ബണ്ടിലിൽ VEX IQ സൂപ്പർ കിറ്റ് ലഭ്യമാണ്. സ്കൂൾ ക്ലബ്ബ്, അല്ലെങ്കിൽ വേനൽക്കാല STEM ക്യാമ്പ് എന്നിവയ്ക്ക് ശേഷം, ക്ലാസ് മുറിയിൽ റോബോട്ടുകൾ നിർമ്മിക്കാൻ ആരംഭിക്കുന്നതിന് ആവശ്യമായതെല്ലാം ഈ കിഴിവുള്ള ക്ലാസ് റൂം ബണ്ടിലിൽ അടങ്ങിയിരിക്കുന്നു.
VEX IQ സിസ്റ്റത്തിന്റെ യഥാർത്ഥ ക്ലാസ് റൂം ഉദ്ദേശ്യം എലിമെന്ററി, മിഡിൽ സ്കൂൾ പാഠ്യപദ്ധതികളിൽ ഉപയോഗിക്കുക എന്നതായിരുന്നു. എന്നിരുന്നാലും, സിസ്റ്റത്തിന്റെ ശക്തമായ തലച്ചോറ്, വൈവിധ്യമാർന്ന സെൻസറുകൾ, ലഭ്യമായ പ്രോഗ്രാമിംഗ്, അസംബ്ലിയുടെ വേഗത, വിശാലമായ ഭാഗങ്ങളുടെ ശ്രേണി, ഭാഗങ്ങളുടെ മാനേജ്മെന്റിന്റെ എളുപ്പം എന്നിവ പല ഹൈസ്കൂൾ, കോളേജ് ക്ലാസ് മുറികളിലും ഈ സിസ്റ്റത്തെ കൊണ്ടുവന്നിട്ടുണ്ട്.
| VEX ഐക്യു സൂപ്പർ കിറ്റ് | VEX IQ ഫൗണ്ടേഷൻ ആഡ്-ഓൺ കിറ്റ് | VEX IQ മത്സര ആഡ്-ഓൺ കിറ്റ് |
|
|
|
|

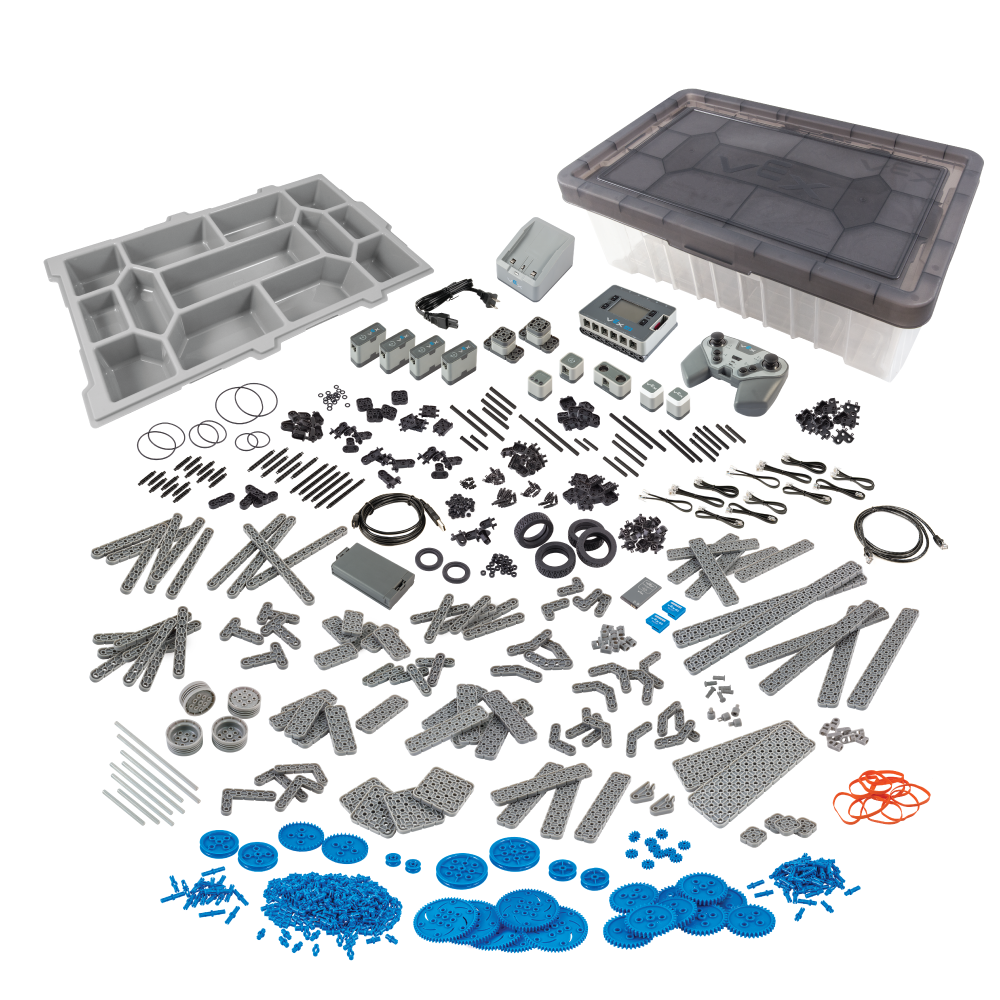

VEX ഐക്യു സൂപ്പർ കിറ്റ്
ക്ലോബോട്ട് ഐക്യു നിർമ്മിക്കാൻ ആവശ്യമായതിലും കൂടുതൽ ഭാഗങ്ങൾ VEX ഐക്യു സൂപ്പർ കിറ്റിൽ അടങ്ങിയിരിക്കുന്നു. ക്ലാസ് മുറികളിലെ ഉപയോഗത്തിനായി Clawbot IQ, VEX IQ മാനദണ്ഡങ്ങൾക്കനുസൃതമായി STEM ലാബ്സ് മായി സുഗമമായി ജോടിയാക്കുന്നു.
എല്ലാ വർഷവും VEX വേൾഡ് ചാമ്പ്യൻഷിപ്പിലെ എലിമെന്ററി/മിഡിൽ സ്കൂൾ ഡിവിഷനുകളിൽ, ലോകമെമ്പാടുമുള്ള റോബോട്ടിക് ടീമുകൾക്കായി അടുത്ത വർഷത്തെ പുതിയ VEX IQ ചലഞ്ച് ഗെയിം പുറത്തിറങ്ങുന്നു. ഗെയിം പുറത്തിറങ്ങിയതിന് തൊട്ടുപിന്നാലെ, VEX അവരുടെ റോബോട്ട് ബിൽഡ് പേജിൽ ഒരു ഹീറോ റോബോട്ട് ബിൽഡ് നൽകുന്നു. VEX IQ സൂപ്പർ കിറ്റിനുള്ളിലെ ഭാഗങ്ങളിൽ നിന്ന് കൂട്ടിച്ചേർക്കുന്നതിനാണ് ഹീറോ റോബോട്ട് രൂപകൽപ്പന ചെയ്തിരിക്കുന്നത്. ടീമുകൾക്ക് അവരുടേതായ ഇഷ്ടാനുസൃത റോബോട്ടുകൾ രൂപകൽപ്പന ചെയ്യാനും കൂട്ടിച്ചേർക്കാനും പ്രോഗ്രാം ചെയ്യാനും വേണ്ടിയാണ് VEX IQ ചലഞ്ചിന്റെ ഉദ്ദേശ്യം. എന്നിരുന്നാലും, ഹീറോ റോബോട്ട് ബിൽഡ് പുതിയ ടീമുകൾക്ക് ഗെയിം വിശകലനം, ഗെയിം നിയമങ്ങൾ, അസംബ്ലി, അവരുടെ സഖ്യ പങ്കാളികളുമായി എങ്ങനെ സഹകരിച്ച് പ്രവർത്തിക്കാം എന്നിവയെക്കുറിച്ച് പഠിക്കാൻ ഒരു ആരംഭ പോയിന്റ് നൽകുന്നു.

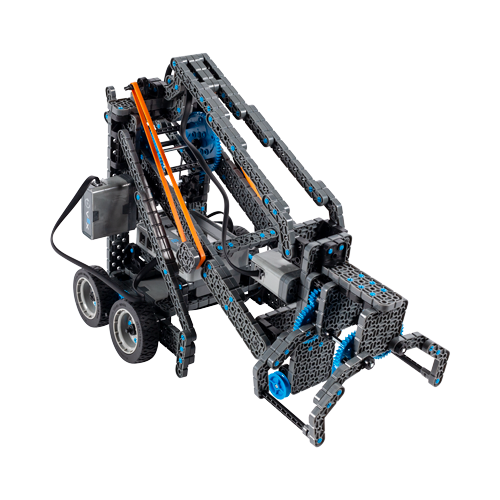

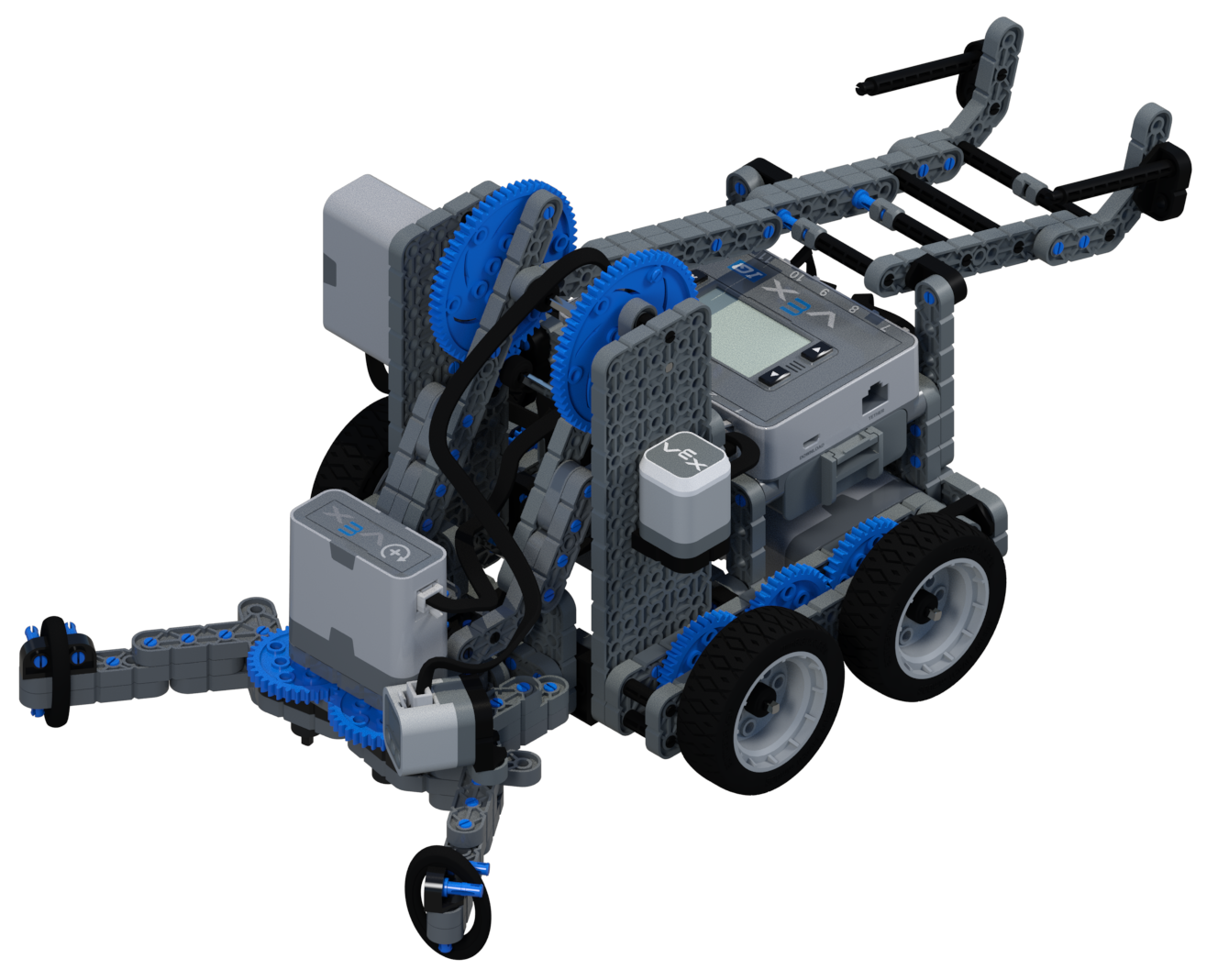

| VEX IQ ക്ലോബോട്ട് | VEX IQ ഹീറോ റോബോട്ട് - "ക്ലച്ച്" |
|
|
|
VEX IQ സൂപ്പർ കിറ്റിൽ VEX IQ ഇലക്ട്രോണിക്സ്, സ്ട്രക്ചറൽ, മോഷൻ ഉൽപ്പന്ന ലൈനുകളിൽ നിന്നുള്ള പ്രധാന ഘടകങ്ങൾ അടങ്ങിയിരിക്കുന്നു:
ഇലക്ട്രോണിക്സ്

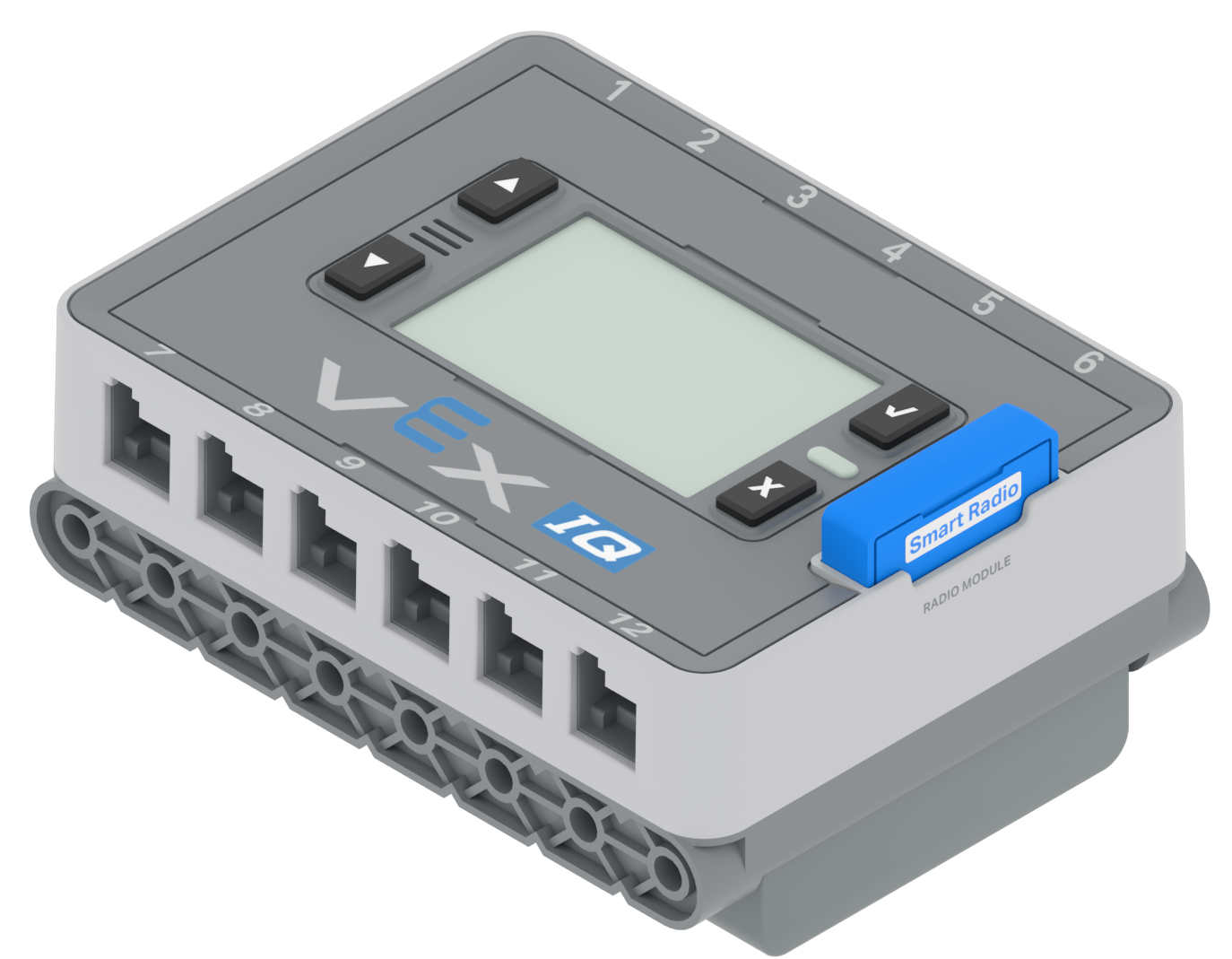

റോബോട്ട് ബ്രെയിൻ: VEX IQ ഇലക്ട്രോണിക്സിന്റെ അടിസ്ഥാനം റോബോട്ട് ബ്രെയിൻ ആണ്. നാല് ഇൻപുട്ട് ബട്ടണുകൾ ഉപയോഗിച്ച് അതിന്റെ LED സ്ക്രീനിൽ തിരഞ്ഞെടുക്കാൻ കഴിയുന്ന വൈവിധ്യമാർന്ന ഓൺബോർഡ് പ്രോഗ്രാമിംഗുകൾ ബ്രെയിനിൽ ഉണ്ട്. VEXcodeൽ ലഭ്യമായ സ്കെയിലബിൾ പ്രോഗ്രാമിംഗ് സോഫ്റ്റ്വെയർ സ്യൂട്ട് ഉപയോഗിച്ച് ബ്രെയിൻ ഇഷ്ടാനുസരണം പ്രോഗ്രാം ചെയ്യാനും കഴിയും. തിരഞ്ഞെടുക്കലിനും ഉപയോഗത്തിനുമായി നാല് വ്യത്യസ്ത ഇഷ്ടാനുസൃത പ്രോഗ്രാമുകൾ സംഭരിക്കുന്നതിന് തലച്ചോറിന് നാല് സ്ലോട്ടുകളുണ്ട്. മറ്റ് നിരവധി ഇഷ്ടാനുസൃത പ്രോഗ്രാമിംഗ് ഓപ്ഷനുകളും ലഭ്യമാണ്.
മിനി-യുഎസ്ബി പ്രോഗ്രാമിംഗ് പോർട്ട്, കൺട്രോളർ ടെതർ പോർട്ട്, 2000mAh NiMH റീചാർജ് ചെയ്യാവുന്ന റോബോട്ട് ബാറ്ററിക്കുള്ള സ്ലൈഡ്-ഇൻ സ്ലോട്ട് എന്നിവയ്ക്ക് പുറമേ, ബ്രെയിനിൽ 12 സ്മാർട്ട് പോർട്ടുകളും ഉണ്ട്, അവ സിസ്റ്റത്തിന്റെ സ്മാർട്ട് മോട്ടോറുകളും സെൻസറുകളും തിരിച്ചറിഞ്ഞ് ഉപയോഗിക്കും. വൈഫൈ അല്ലെങ്കിൽ ബ്ലൂടൂത്ത് വയർലെസ് ആശയവിനിമയം ഉപയോഗിക്കാൻ കഴിയുന്ന പരസ്പരം മാറ്റാവുന്ന സ്മാർട്ട് റേഡിയോകൾ തലച്ചോറിലുണ്ട്. സൂപ്പർ കിറ്റിൽ വൈഫൈ സൂപ്പർ റേഡിയോകൾ അടങ്ങിയിരിക്കുന്നു. ഇതിനുപുറമെ, തലച്ചോറിൽ നിരവധി രസകരമായ ശബ്ദങ്ങൾ പുറപ്പെടുവിക്കുന്നതിനും ഓഡിറ്ററി ഫീഡ്ബാക്ക് പുറപ്പെടുവിക്കുന്നതിനും ഒരു ആന്തരിക സ്പീക്കർ ഉണ്ട്.

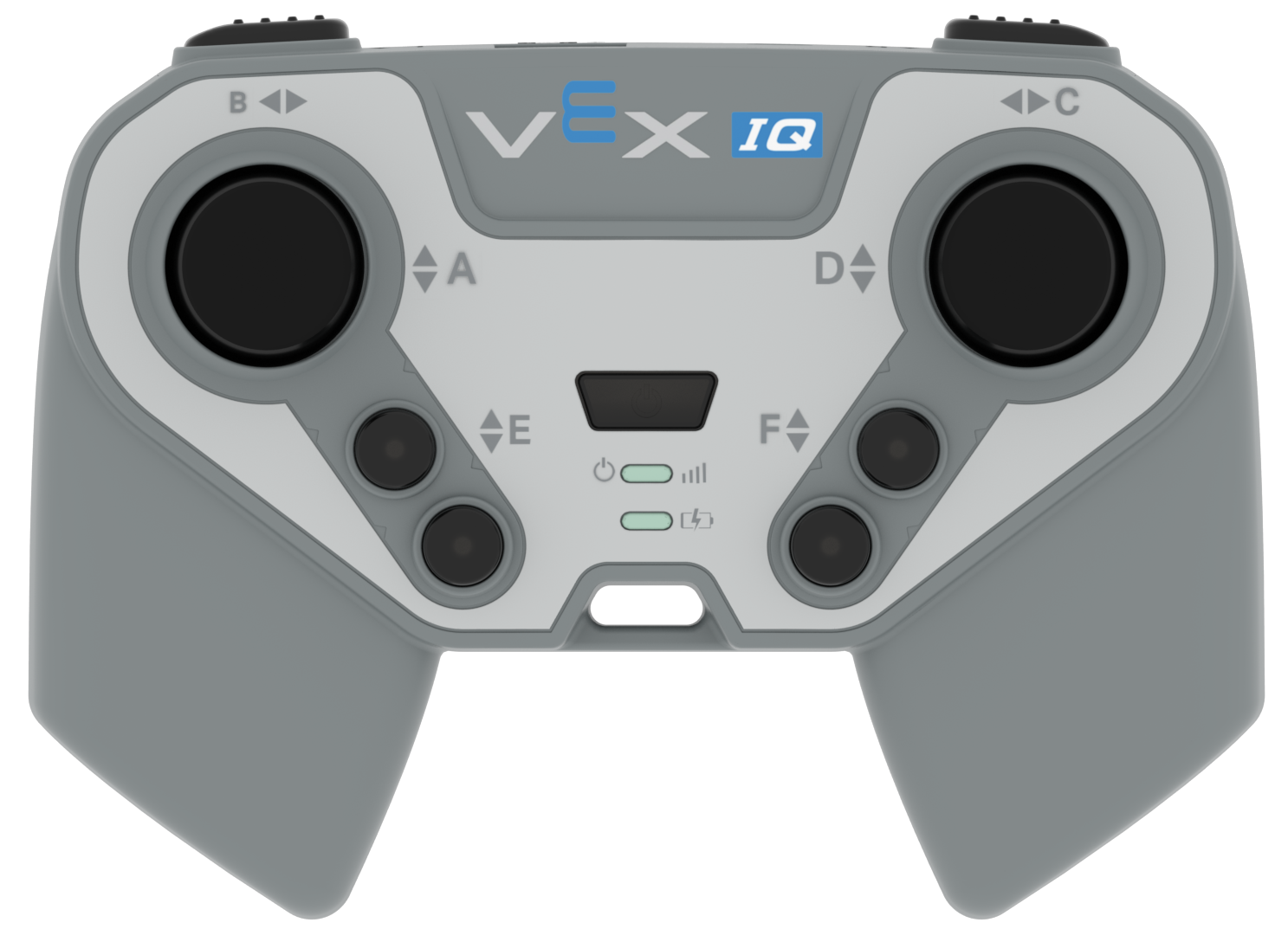

VEX IQ കൺട്രോളർ:മറ്റ് സ്നാപ്പ്-ടുഗെദർ റോബോട്ടിക് സിസ്റ്റങ്ങളിൽ നിന്ന് VEX IQ സിസ്റ്റത്തെ വ്യത്യസ്തമാക്കുന്ന നിരവധി സവിശേഷതകളിൽ ഒന്ന് റോബോട്ടിന്റെ ഉപയോക്തൃ നിയന്ത്രണത്തിനായി ഒരു കൈകൊണ്ട് പിടിക്കാവുന്ന VEX IQ കൺട്രോളറാണ്. ഈ കൺട്രോളറിന് വീഡിയോ ഗെയിം കൺട്രോളർ അനുഭവം ഉണ്ട്, അതിൽ നാല് ഫ്രണ്ട് ഫിംഗർ ബട്ടണുകൾ, നാല് ടോപ്സൈഡ് തമ്പ് ബട്ടണുകൾ, രണ്ട് വേരിയബിൾ കൺട്രോൾ ജോയ്സ്റ്റിക്കുകൾ എന്നിവ ഉൾപ്പെടുന്നു. കൺട്രോളറിന്റെ ഓൺബോർഡ് ലി-അയോൺ ബാറ്ററി റീചാർജ് ചെയ്യുന്നതിനായി ഒരു മിനി-യുഎസ്ബി പോർട്ട് ഉണ്ട്. തലച്ചോറുമായി വയർലെസ് ആശയവിനിമയത്തിനായി ഇതിന് സ്മാർട്ട് റേഡിയോകളുടെ ഏത് പതിപ്പും ഉപയോഗിക്കാം, വയർഡ് കണക്ഷനായി ഒരു ടെതർ പോർട്ടും ഉണ്ട്.

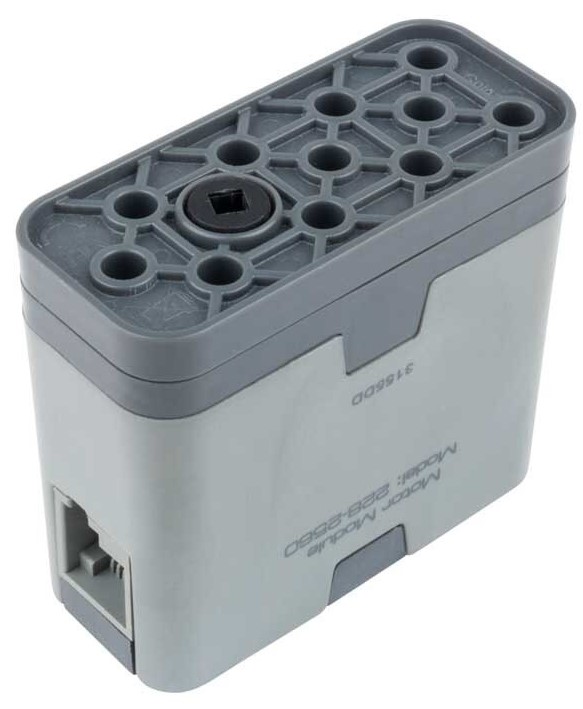

സ്മാർട്ട് മോട്ടോറുകൾ: VEX IQ സ്റ്റാർട്ടർ കിറ്റിൽ നാല് സ്മാർട്ട് മോട്ടോറുകൾ ഉണ്ട്. റോബോട്ട് അസംബ്ലികൾ ചലിപ്പിക്കുന്നതിനായി സിസ്റ്റത്തിന്റെ ചതുരാകൃതിയിലുള്ള ഷാഫ്റ്റുകൾ കറക്കുന്നതിന് ഭൗതിക കണക്ഷൻ നൽകുന്ന ഒരു ചതുരാകൃതിയിലുള്ള ഹബ് പ്രവർത്തിപ്പിക്കുക മാത്രമല്ല, ഷാഫ്റ്റ് റൊട്ടേഷൻ, ഭ്രമണ വേഗത, കറന്റ് ഡ്രാഫ്റ്റ് എന്നിവ അളക്കുന്നതിനുള്ള ആന്തരിക സെൻസറുകളും ഇവയിലുള്ളതിനാൽ ഈ മോട്ടോറുകൾ ശരിക്കും സ്മാർട്ട് ആണ്.
| റോബോട്ട് ബ്രെയിൻ | VEX ഐക്യു കൺട്രോളർ | സ്മാർട്ട് മോട്ടോർ |
|
|
|
|
സെൻസറുകൾ: VEX IQ സിസ്റ്റത്തെ ഇത്രയും ശക്തമായ ഒരു റോബോട്ടിക് സിസ്റ്റമാക്കി മാറ്റുന്ന മറ്റൊരു സവിശേഷത അതിന്റെ ഗുണനിലവാരവും വൈവിധ്യമാർന്ന സെൻസറുകളുമാണ്. റോബോട്ട് രൂപകൽപ്പനയിൽ എളുപ്പത്തിൽ സംയോജിപ്പിക്കാൻ കഴിയുന്ന തരത്തിൽ ഓരോ സെൻസറുകളിലും സൗകര്യപ്രദമായ മൗണ്ടിംഗ് ദ്വാരങ്ങൾ ഉണ്ട്. ഈ സെൻസറുകളിൽ ഇവ ഉൾപ്പെടുന്നു:

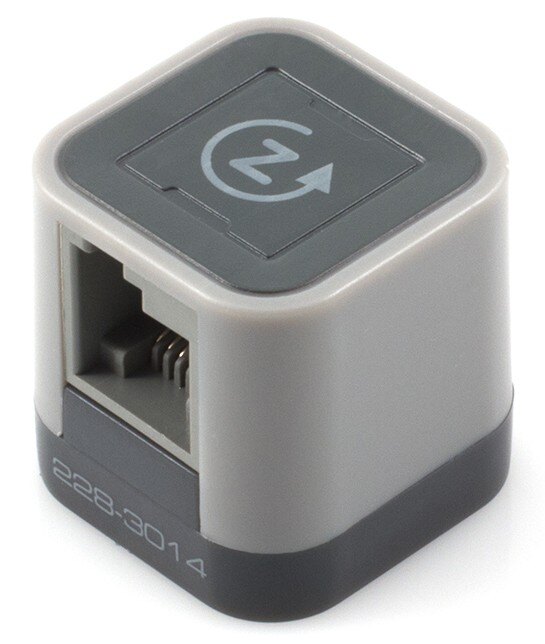

- റോബോട്ട് അതിന്റെ ഭ്രമണ ഓറിയന്റേഷനിൽ മാറ്റം വരുത്തിയിട്ടുണ്ടോ എന്നും അത് മാറുന്ന നിരക്കും ഗൈറോ സെൻസർ അളക്കാൻ കഴിയും. കൃത്യമായ തിരിവുകൾ നടത്തുന്നതിനും, റോബോട്ട് ചരിയുമ്പോൾ കണ്ടെത്തുന്നതിനും, അല്ലെങ്കിൽ റോബോട്ട് നേരെ വാഹനമോടിക്കുന്നുവെന്ന് ഉറപ്പാക്കുന്നതിനുള്ള ഒരു ഫീഡ്ബാക്ക് സിസ്റ്റമായും ഇത് ഉപയോഗപ്രദമാണ്.

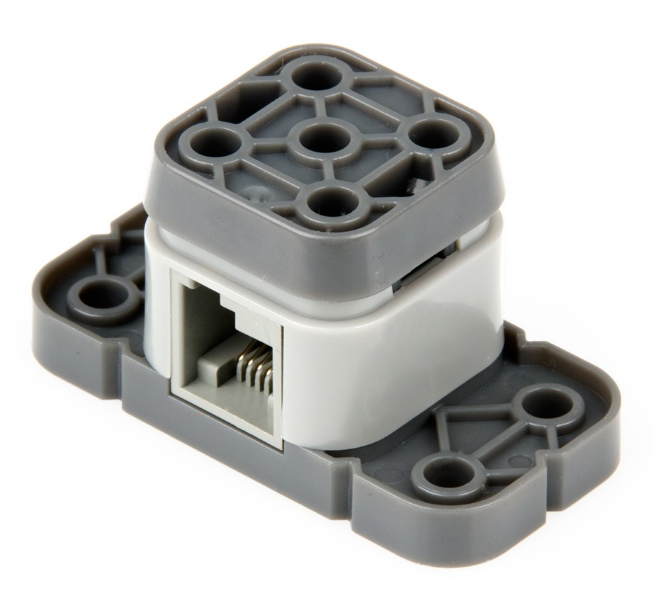

- ബമ്പർ സ്വിച്ച് എന്നത് സ്പ്രിംഗ്-ലോഡഡ് ബമ്പറുള്ള ഒരു സിംഗിൾ ഡിജിറ്റൽ സ്വിച്ചാണ്, അത് സ്വിച്ചിന്റെ അവസ്ഥ മാറ്റാൻ തള്ളാം. ബമ്പറിൽ മൗണ്ടിംഗ് ദ്വാരങ്ങൾ ഉള്ളതിനാൽ അഡീഷണൽ അസംബ്ലികൾ അതിൽ ചേർക്കാൻ കഴിയും. റോബോട്ടിന്റെ ചലനം മാറ്റുന്നത് പോലുള്ള നിരവധി ആപ്ലിക്കേഷനുകൾക്ക് ഈ സെൻസർ ഉപയോഗിക്കാം. ഉദാഹരണത്തിന്, ഒരു കൈക്ക് താഴേക്കുള്ള ചലനത്തിലൂടെ ബമ്പറിൽ അമർത്താനും ആം മോട്ടോർ നിർത്താൻ സൂചന നൽകാനും കഴിയും.

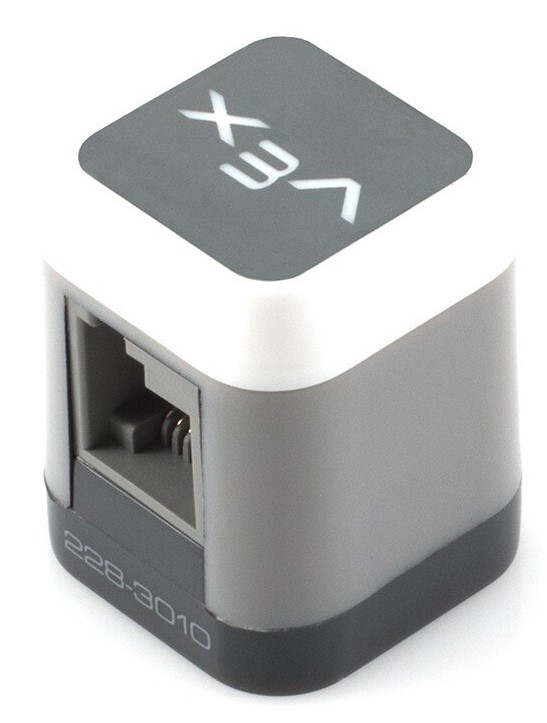

- ടച്ച് LED സെൻസറിന് വ്യത്യസ്ത തീവ്രതയിൽ 14 വ്യത്യസ്ത നിറങ്ങൾ ഉത്പാദിപ്പിക്കാൻ കഴിയും, ഇത് വിഷ്വൽ ഫീഡ്ബാക്ക് അല്ലെങ്കിൽ രസകരമായ ഒരു വിഷ്വൽ ഡിസ്പ്ലേ നൽകുന്നതിന് പ്രകാശ ഓപ്ഷനുകളുടെ മഴവില്ല് സൃഷ്ടിക്കുന്നു. റോബോട്ട് പ്രവർത്തനങ്ങൾ ആരംഭിക്കുന്നതിന് ഉപയോക്തൃ ഇൻപുട്ടിനെ അനുവദിക്കാൻ ഇതിന്റെ ടച്ച് സെൻസറിന് കഴിയും.

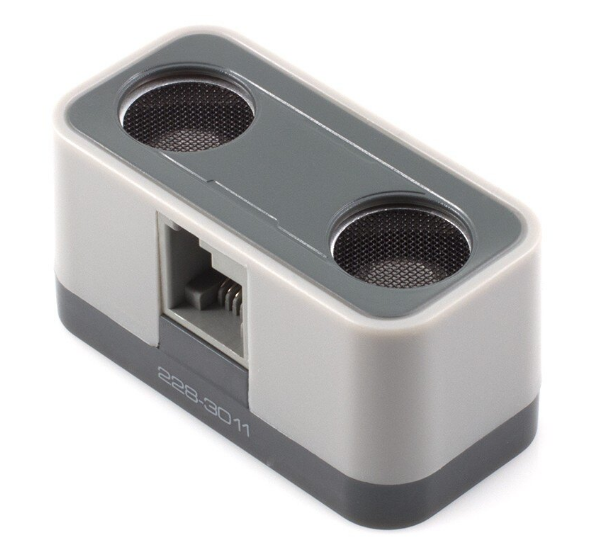

- സെൻസറിനും പരന്ന പ്രതലമുള്ള ഒരു വസ്തുവിനും ഇടയിലുള്ള ദൂരം അളക്കുന്നതിന് എക്കോലൊക്കേഷനായി ഡിസ്റ്റൻസ് സെൻസർ അൾട്രാസോണിക് ശബ്ദം ഉപയോഗിക്കുന്നു. ഒപ്റ്റിമൽ ആയി, ഇത് 2” മുതൽ 18” (50mm-450mm) വരെയുള്ള ദൂരമായിരിക്കും, എന്നിരുന്നാലും അനുയോജ്യമായ സാഹചര്യങ്ങളിൽ ഇത് 39” (1,000mm) വരെ അളക്കാൻ കഴിയും. ഒരു റോബോട്ടിനെ കൃത്യമായ അകലത്തിൽ നിർത്തി ഒരു ഗെയിം പീസ് എടുക്കുന്നത് പോലുള്ള കാര്യങ്ങൾക്ക് ഈ സെൻസർ ഉപയോഗിക്കാം.

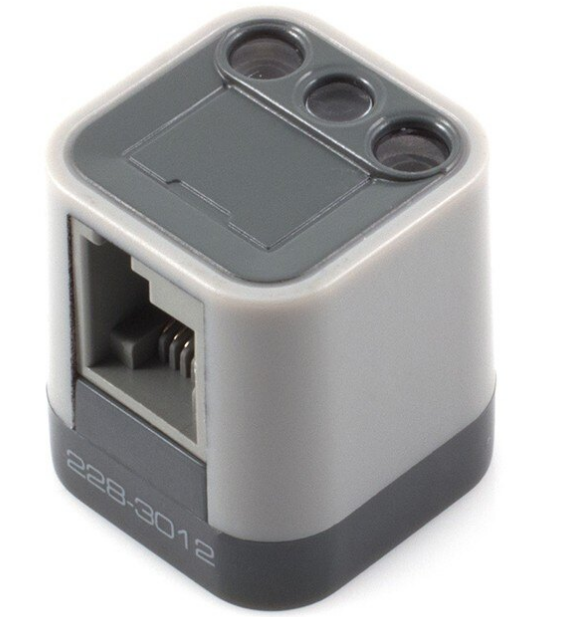

- കളർ സെൻസർ ചുവപ്പ്, നീല, പച്ച വെളിച്ചം 256 നിറങ്ങൾ വരെ അളക്കുന്നു, കൂടാതെ ആംബിയന്റ് ലൈറ്റ് ലെവൽ അളക്കാനും കഴിയും. ഒരു ഗെയിം വസ്തുവിന്റെ നിറം വേർതിരിച്ചറിയൽ, ഡ്രൈവ്ട്രെയിൻ നിയന്ത്രിക്കൽ തുടങ്ങിയ കാഴ്ച പ്രവർത്തനങ്ങൾ ഈ സെൻസറിന് നിർവഹിക്കാൻ കഴിയും, അങ്ങനെ അത് തറയിലോ/കളി മൈതാനത്തിലോ ഒരു രേഖ പിന്തുടരും.
| ഗൈറോ | ബമ്പർ | ടച്ച് LED | ദൂരം | നിറം |
|
|
|
|
|
|
ഘടന
VEX IQ സൂപ്പർ കിറ്റിൽ അടങ്ങിയിരിക്കുന്ന സ്ട്രക്ചർ ഭാഗങ്ങൾ , ഏത് ദിശയിലും കൂട്ടിച്ചേർക്കാവുന്നതും അതേ സമയം തന്നെ അതിൽ തന്നെ കണക്റ്റുചെയ്യാൻ കഴിയുന്നതുമായ ഒരു വൈവിധ്യമാർന്ന കെട്ടിട സംവിധാനം രൂപകൽപ്പന ചെയ്തിരിക്കുന്നു. ഇത് എണ്ണമറ്റ സൃഷ്ടിപരവും പ്രവർത്തനപരവുമായ ഡിസൈനുകൾ നൽകുന്നു. ഈ ഭാഗങ്ങളാണ് VEX IQ റോബോട്ടിനുള്ള ഫാസ്റ്റനറുകളും ഘടനാപരമായ ഘടകങ്ങളും നൽകുന്നത്.
കിറ്റിലെ ഫാസ്റ്റനറുകളിൽ പിന്നുകൾ, കോർണർ കണക്ടറുകൾ, സ്റ്റാൻഡ്ഓഫുകൾഎന്നിവ ഉൾപ്പെടുന്നു. VEX IQ സൂപ്പർ കിറ്റിൽ ബീമുകൾ, സ്പെഷ്യാലിറ്റി ബീമുകൾ, പ്ലേറ്റുകൾഎന്നിവയുടെ ഘടനാപരമായ ഘടകങ്ങൾ അടങ്ങിയിരിക്കുന്നു. റോബോട്ടിന്റെ ചേസിസ്, ഗെയിം പീസ് അസംബ്ലികൾ, മറ്റ് പിന്തുണാ സവിശേഷതകൾ എന്നിവ കൂട്ടിച്ചേർക്കാൻ ഈ ഘടകങ്ങൾ ഉപയോഗിക്കുന്നു.
ചലനം
VEX IQ സൂപ്പർ കിറ്റിനുള്ളിൽ കാണപ്പെടുന്ന ചലന ഭാഗങ്ങളിൽ വീലുകൾ, ഗിയറുകൾ, പുള്ളികൾ, ഷാഫ്റ്റുകൾ എന്നിവ ഉൾപ്പെടുന്നു.
വീലുകൾ: സൂപ്പർ കിറ്റിനുള്ളിൽ അടങ്ങിയിരിക്കുന്ന വീൽസ് യിൽ നാല് സ്റ്റാൻഡേർഡ് 200mm ട്രാവൽ ടയറുകളും രണ്ട് 100mm ട്രാവൽ റബ്ബർ ടയറുകളും ഉൾപ്പെടുന്നു, ഇവ 20mm വ്യാസമുള്ള പുള്ളിക്ക് മുകളിലൂടെ വഴുതിപ്പോകാം. ഇവ ചെറിയ ചക്രങ്ങളായി കൂട്ടിച്ചേർക്കാം, അവ സപ്പോർട്ട് വീലുകളായി ഉപയോഗിക്കാം അല്ലെങ്കിൽ റോളർ ഇൻടേക്കുകൾ.
ഗിയറുകൾ: VEX IQ സൂപ്പർ കിറ്റിൽ നിരവധി 12 ടൂത്ത്, 36 ടൂത്ത് എന്നിവയുണ്ട്. കൂടാതെ 60 ടൂത്ത് ഗിയറുകളും. ഈ സ്പർ ഗിയറുകൾ ഒരു ഗിയർ ട്രെയിനിൽ ഏഴ് വ്യത്യസ്ത ലളിതമായ ഗിയർ അനുപാതങ്ങൾ കൂട്ടിച്ചേർക്കാൻ അനുവദിക്കുന്നു. കിറ്റിൽ രണ്ട് 36 ടൂത്ത് ക്രൗൺ ഗിയറുകളും ഉണ്ട്, ഇത് 90o ട്രാൻസ്ലേഷൻ ഉപയോഗിച്ച് ഗിയർ അനുപാതങ്ങൾ കൈമാറാൻ അനുവദിക്കുന്നു.
പുള്ളികൾ: VEX IQ സൂപ്പർ കിറ്റിൽ 10mm, 20mm, 30mm, 40mm വ്യാസമുള്ള പുള്ളികളുടെ ജോഡികളും 30mm, 40mm, 50mm, 60mm റബ്ബർ ബെൽറ്റുകളുടെ ജോഡികളും ഉണ്ട്. ഈ പുള്ളി, ബെൽറ്റ് കോമ്പിനേഷനുകൾ ഒരു സ്മാർട്ട് മോട്ടോറിൽ നിന്നുള്ള പവർ ട്രാൻസ്ഫറിനോ അല്ലെങ്കിൽ ഒരു മോഷൻ സിസ്റ്റത്തിന്റെ ഇൻപുട്ട്/ഔട്ട്പുട്ട് അനുപാതം മാറ്റാനോ ഉപയോഗിക്കാം.
ഷാഫ്റ്റുകൾ: കിറ്റിൽ റബ്ബർ ഷാഫ്റ്റ് കോളറുകൾ, ഷാഫ്റ്റ് സ്പെയ്സറുകൾ എന്നിവയ്ക്കൊപ്പം നിരവധി വ്യത്യസ്ത നീളമുള്ള ഷാഫ്റ്റുകൾ ഉണ്ട്. റോബോട്ടിൽ ഡ്രൈവ്ട്രെയിനുകളും മറ്റ് ചലിക്കുന്ന അസംബ്ലികളും കൂട്ടിച്ചേർക്കാൻ ഉപയോഗിക്കുന്ന ചലന ഉൽപ്പന്നങ്ങൾക്കുള്ള ഡ്രൈവ് ഘടകങ്ങൾ ഈ ഷാഫ്റ്റുകൾ നൽകുന്നു.
മറ്റുള്ളവ
VEX IQ ഉൽപ്പന്ന ലൈനുകളിൽ നിന്നുള്ള ഭാഗങ്ങൾക്ക് പുറമേ, VEX IQ സൂപ്പർ കിറ്റിൽ ഒരു സ്റ്റോറേജ് ബിന്നും ട്രേയും, സിസ്റ്റം ഡോക്യുമെന്റേഷനും ഉൾപ്പെടുന്നു. ഡോക്യുമെന്റേഷനിൽ ഒരു Clawbot IQ ബിൽഡ് ഇൻസ്ട്രക്ഷൻസ്, ഒരു കൺട്രോൾ സിസ്റ്റം യൂസർ ഗൈഡ്, ഒരു സൂപ്പർ കിറ്റ് കണ്ടന്റ് പോസ്റ്റർഎന്നിവ ഉൾപ്പെടുന്നു.

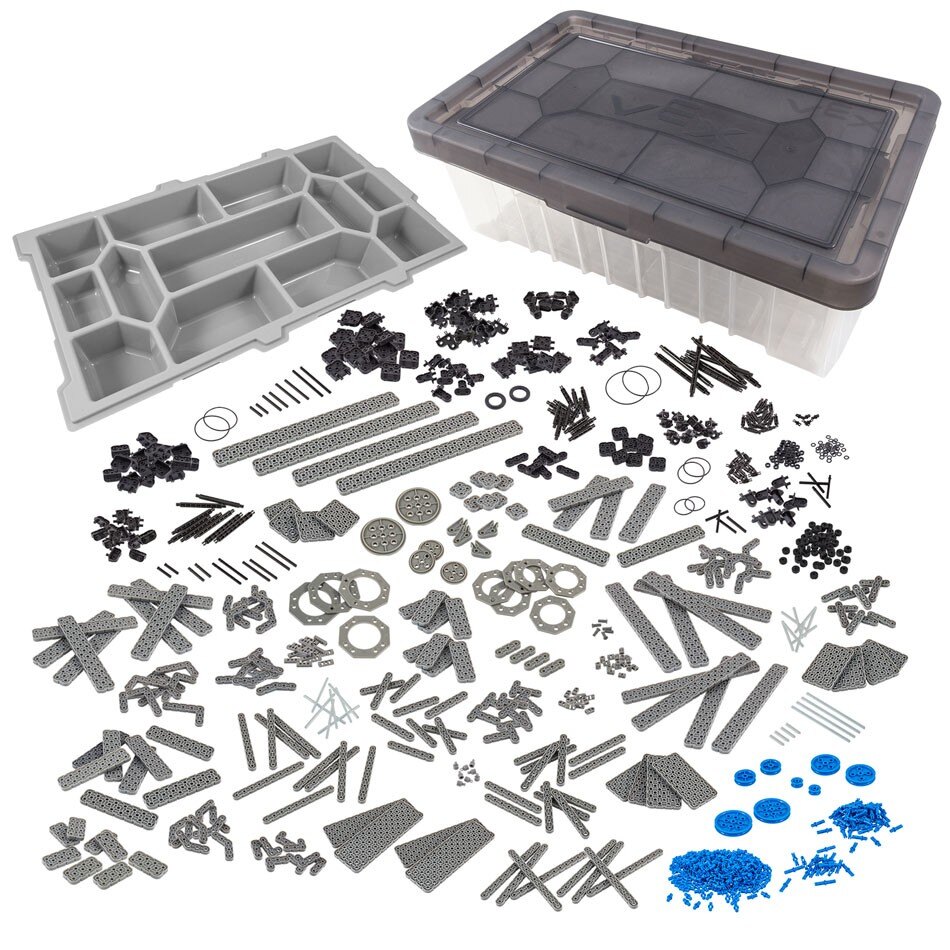

ഫൗണ്ടേഷൻ ആഡ്-ഓൺ കിറ്റ്
VEX IQ സൂപ്പർ കിറ്റിനൊപ്പം 1,000-ത്തിലധികം സ്ട്രക്ചർ, മോഷൻ ഭാഗങ്ങൾ ഫൗണ്ടേഷൻ ആഡ്-ഓൺ കിറ്റ് അധികമായി നൽകുന്നു.
ഘടന: ഫൗണ്ടേഷൻ ആഡ്-ഓൺ കിറ്റ് സൂപ്പർ കിറ്റിൽ കാണപ്പെടുന്ന 1x ബീമുകൾ, 2x ബീമുകൾ, 1x സ്പെഷ്യാലിറ്റി ബീമുകൾ, പ്ലേറ്റുകൾ എന്നിവയിൽ പലതും നൽകുന്നു. ഇതിനുപുറമെ, VEX IQ സൂപ്പർ കിറ്റിൽ ഇല്ലാത്ത ചില അധിക ഉപകരണങ്ങളും ഉൾപ്പെടുത്തിയിട്ടുണ്ട്, ഉദാഹരണത്തിന് നാല് 4x6 പ്ലേറ്റുകളും നാല് 4x8 പ്ലേറ്റുകളും.
ഫാസ്റ്റനറുകൾ: ഫൗണ്ടേഷൻ ആഡ്-ഓൺ കിറ്റിനുള്ളിൽ നൂറുകണക്കിന് അധിക പിന്നുകൾ, കോർണർ കണക്ടറുകൾ, സ്റ്റാൻഡ്ഓഫുകൾ എന്നിവയുണ്ട്.
ചലനം: ഫൗണ്ടേഷൻ ആഡ്-ഓൺ കിറ്റിൽ നാല് തരത്തിലുമുള്ള (അവയുടെ ആക്സസറികൾക്കൊപ്പം) വ്യത്യസ്ത നീളത്തിലുള്ള 50-ലധികം അധിക ലോഹ, പ്ലാസ്റ്റിക് ഷാഫ്റ്റുകൾ ഉൾപ്പെടുത്തിയിട്ടുണ്ട്. നിരവധി അധിക പുള്ളികളും പുള്ളി ബെൽറ്റുകളും ഉണ്ട്, കൂടാതെ രണ്ട് അധിക 100mm ട്രാവൽ ടയറുകളും ഉൾപ്പെടുത്തിയിട്ടുണ്ട്. VEX IQ സൂപ്പർ കിറ്റിൽ കാണുന്ന ഭാഗങ്ങൾക്ക് പുറമേ, അസംബ്ലികൾക്ക് മറ്റൊരു തരം ഭ്രമണ ചലനം നൽകുന്നതിന് ടർടേബിൾ ബെയറിംഗുകൾ കൂട്ടിച്ചേർക്കുന്നതിന് ആവശ്യമായ ഭാഗങ്ങളും ഫൗണ്ടേഷൻ ആഡ്-ഓൺ കിറ്റിൽ ഉണ്ട്.
ഫൗണ്ടേഷൻ ആഡ്-ഓൺ കിറ്റിൽ ഒരു സ്റ്റോറേജ് ബിൻ, ട്രേ എന്നിവയ്ക്കൊപ്പം ഒരു കണ്ടന്റ് പോസ്റ്ററും ഉൾപ്പെടുന്നു. കോംപറ്റീഷൻ ആഡ്-ഓൺ കിറ്റ് ഫൗണ്ടേഷൻ ആഡ്-ഓൺ കിറ്റുമായി ജോടിയാക്കുകയാണെങ്കിൽ, നൽകിയിരിക്കുന്ന എല്ലാ ഭാഗങ്ങളും സൂക്ഷിക്കാൻ സ്റ്റോറേജ് ബിന്നിൽ മതിയായ ഇടമുണ്ട്.
ഏതൊരു റോബോട്ടിക് ടീമിനോ ക്ലാസ് റൂം ഗ്രൂപ്പിനോ വിപുലമായ ഒരു റോബോട്ടിനെ കൂട്ടിച്ചേർക്കുന്നതിന് ആവശ്യമായ ഭാഗങ്ങൾ ഫൗണ്ടേഷൻ ആഡ്-ഓൺ കിറ്റ് നൽകും, കൂടാതെ റോബോട്ടിന് കൂടുതൽ പ്രോട്ടോടൈപ്പുകൾ നിർമ്മിക്കുന്നതിനും പുതിയ ആവർത്തനങ്ങൾ രൂപകൽപ്പന ചെയ്യുന്നതിനും ആവശ്യമായ ഭാഗങ്ങൾ ഇനിയും ഉണ്ടായിരിക്കും.

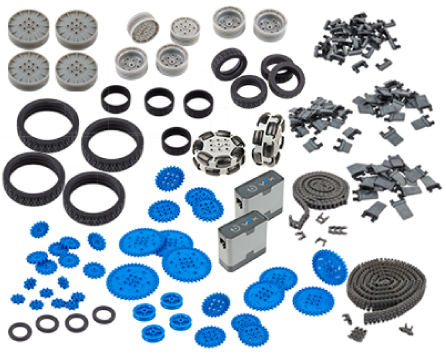

മത്സര ആഡ്-ഓൺ കിറ്റ്
മത്സരാധിഷ്ഠിത ടീമുകൾക്ക് മത്സരക്ഷമത നേടുന്നതിന് ആവശ്യമായ വിപുലമായ ചലന ഘടകങ്ങൾ ചേർക്കുന്നതിനുള്ള വിപുലമായ ഒരു ബണ്ടിൽ കോമ്പറ്റീഷൻ ആഡ്-ഓൺ കിറ്റ് നൽകുന്നു. ഈ കിറ്റിൽ രണ്ട് സ്മാർട്ട് മോട്ടോറുകളും രണ്ട് 200mm ട്രാവൽ ഓമ്നി-ഡയറക്ഷണൽ വീലുകളും അടങ്ങിയിരിക്കുന്നു. ചെയിൻ & സ്പ്രോക്കറ്റ് കിറ്റ്, ടാങ്ക് ട്രെഡ് & ഇൻടേക്ക് കിറ്റ്, വീൽ ആഡ്-ഓൺ കിറ്റ്എന്നിവയുടെ സ്പെഷ്യാലിറ്റി മോഷൻ കിറ്റുകളും ഇതിൽ ഉൾപ്പെടുന്നു.
കോമ്പറ്റീഷൻ ആഡ്-ഓൺ കിറ്റിലെ രണ്ട് സ്മാർട്ട് മോട്ടോറുകളും VEX IQ സൂപ്പർ കിറ്റിലെ നാല് സ്മാർട്ട് മോട്ടോറുകളും ചേർന്ന് ഒരു മത്സര റോബോട്ടിന് പരമാവധി ആറ് മോട്ടോറുകൾ നൽകും (നിലവിലെ VEX IQ ചലഞ്ച് ഗെയിം നിയമങ്ങളിൽ ഈ നിയമം പറഞ്ഞിട്ടുണ്ട്).
200mm ട്രാവൽ ഓമ്നി-ഡയറക്ഷണൽ വീലുകൾ എന്നത് ചക്രത്തിന്റെ ചുറ്റളവിൽ വിന്യസിച്ചിരിക്കുന്ന ഇരട്ട-സെറ്റ് റോളറുകളുടെ ഒരു പരമ്പരയുള്ള പ്രത്യേക വീലുകളാണ്. ഈ സവിശേഷത ചക്രങ്ങളെ മുന്നോട്ടും പിന്നോട്ടും ഉരുട്ടാനും, വശങ്ങളിൽ നിന്ന് വശങ്ങളിലേക്ക് ഉരുട്ടാനും അനുവദിക്കുന്നു. ഓമ്നി-ഡയറക്ഷണൽ വീലുകളിലെ റോളറുകൾ റബ്ബർ ടയറുകൾ ഉപയോഗിക്കുന്നതിനേക്കാൾ വളരെ എളുപ്പത്തിൽ ഒരു റോബോട്ടിനെ തിരിയാൻ അനുവദിക്കുന്നു.
ചെയിൻ & സ്പ്രോക്കറ്റ് കിറ്റ്: ചെയിൻ & സ്പ്രോക്കറ്റ് കിറ്റ് നിരവധി 8 ടൂത്ത്, 16 ടൂത്ത്, 24 ടൂത്ത്, 32 ടൂത്ത്, 40 ടൂത്ത് സ്പ്രോക്കറ്റുകൾ നൽകുന്നു. ഗിയറുകളിലേതുപോലെ, ഈ സ്പ്രോക്കറ്റുകൾ ഷാഫ്റ്റുകളിൽ സ്ഥാപിക്കാവുന്നതാണ്, അവയെ വേർതിരിക്കുന്ന ദൂരത്തെക്കുറിച്ച് ആശങ്കപ്പെടേണ്ടതില്ല. സ്പ്രോക്കറ്റുകൾ സ്നാപ്പ്-ടുഗെദർ ചെയിൻ ലിങ്കുകൾ ഉപയോഗിച്ച് പരസ്പരം ബന്ധിപ്പിക്കാൻ കഴിയും. ഇത് സ്മാർട്ട് മോട്ടോറുകൾക്കും മറ്റ് ചലന ഘടകങ്ങൾക്കും അസംബ്ലികൾക്കുമിടയിൽ നിരവധി വ്യത്യസ്ത ഇൻപുട്ട്/ഔട്ട്പുട്ട് അനുപാതങ്ങൾ ഉപയോഗിച്ച് പവർ ട്രാൻസ്ഫർ നൽകുന്നു.
ടാങ്ക് ട്രെഡ് & ഇൻടേക്ക് കിറ്റ്: കോംപറ്റീഷൻ ആഡ്-ഓൺ കിറ്റിൽ ഉൾപ്പെടുത്തിയിരിക്കുന്ന ട്രെഡ്/അറ്റാച്ച്മെന്റ് ലിങ്കുകൾ, ട്രാക്ഷൻ ലിങ്കുകൾ, 24 ടൂത്ത് സ്പ്രോക്കറ്റുകൾ എന്നിവ ഉപയോഗിച്ച് ട്രാക്ക് ഡ്രൈവ്ട്രെയിനുകൾ കൂട്ടിച്ചേർക്കാൻ കഴിയും. ഗെയിം പീസ് കൺവെയർ സിസ്റ്റങ്ങളും റോളർ ഇൻടേക്കുകളും ട്രെഡ്/അറ്റാച്ച്മെന്റ് ലിങ്കുകളിൽ നിന്നും കിറ്റിൽ അടങ്ങിയിരിക്കുന്ന ഷോർട്ട്, മീഡിയം അല്ലെങ്കിൽ ലോംഗ് ഇൻടേക്ക് ഫ്ലാപ്പുകളിൽ നിന്നും കൂട്ടിച്ചേർക്കാവുന്നതാണ്.
വീൽ ആഡ്-ഓൺ കിറ്റ്: കോംപറ്റീഷൻ ആഡ്-ഓൺ കിറ്റിൽ അടങ്ങിയിരിക്കുന്ന വീൽ ആഡ്-ഓൺ കിറ്റ് ഒരു റോബോട്ടിന് സാധ്യമായ എല്ലാ ട്രാക്ഷൻ വീലുകളുടെയും സംയോജനം നൽകും. ഇവയിൽ ഒന്നിലധികം ഉണ്ട്:
- 100mm ട്രാവൽ ടയറുകളുമായി സംയോജിപ്പിക്കാൻ കഴിയുന്ന 20mm പുള്ളികൾ.
- 160mm ട്രാവൽ ടയറുകളുമായോ 200mm ട്രാവൽ ടയറുകളുമായോ സംയോജിപ്പിക്കാവുന്ന ചെറിയ വീൽ ഹബ്ബുകൾ.
- 250mm ട്രാവൽ ടയറുകളുമായി സംയോജിപ്പിക്കാൻ കഴിയുന്ന വലിയ വീൽ ഹബ്ബുകൾ.
