മാനുവലായി ചാർജ് ചെയ്തുകൊണ്ട് VEX IQ (1st gen) ബാറ്ററിയുടെ ട്രബിൾഷൂട്ട് ചെയ്യുന്നു. – VEX ലൈബ്രറി

VEX IQ റോബോട്ട് ബാറ്ററി മാനുവൽ ചാർജ് ചെയ്യുന്നത് ഒരു ട്രബിൾഷൂട്ടിംഗ് സാങ്കേതികതയാണ്, ബാറ്ററി പ്രവർത്തിക്കുന്നില്ലെങ്കിൽ, ബാറ്ററി ചാർജ് ചെയ്യുന്നത് പരാജയപ്പെട്ടാൽ മാത്രമേ ഇത് പരീക്ഷിക്കാവൂ. ഈ സാഹചര്യത്തിൽ, ബാറ്ററി ഇടുമ്പോൾ IQ ബാറ്ററി ചാർജറിലെ ഇൻഡിക്കേറ്റർ ലൈറ്റ് ചുവപ്പ് നിറത്തിൽ മിന്നിമറയുന്നത് നിങ്ങൾ കാണും. മറ്റ് സമയങ്ങളിൽ സ്വമേധയാ ചാർജ് ചെയ്യുന്നത് റോബോട്ട് ബാറ്ററിക്ക് കേടുപാടുകൾ വരുത്താൻ ഇടയാക്കും.

ഘട്ടം 1: ആവശ്യമായ ഘടകങ്ങൾ ശേഖരിക്കുക.

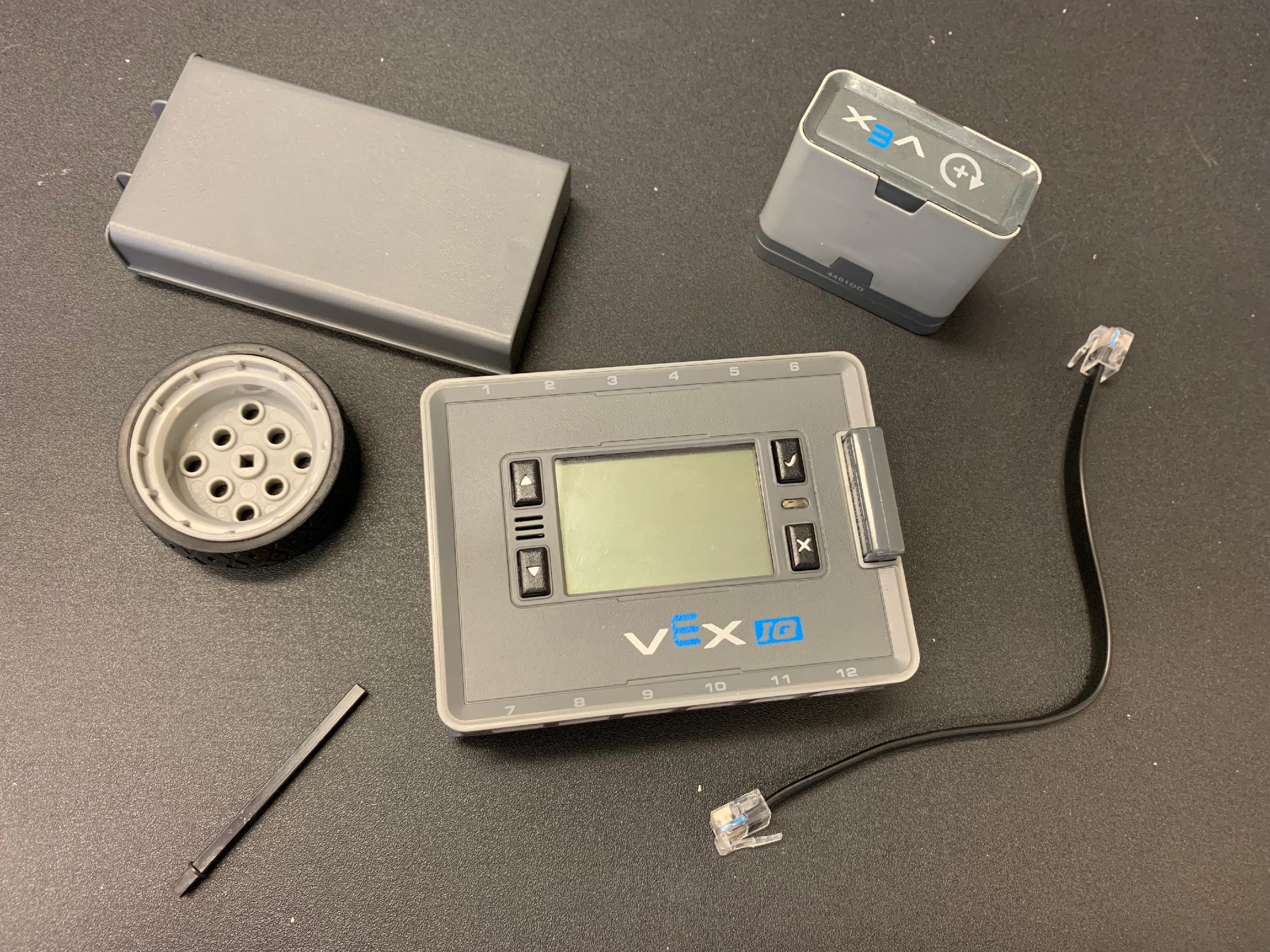

ഒരു മേശപ്പുറത്ത് ഒരുമിച്ച് സ്ഥാപിച്ചിരിക്കുന്ന ഒരു സ്മാർട്ട് മോട്ടോർ, മോട്ടോർ ഷാഫ്റ്റ്, ഐക്യു ബ്രെയിൻ, ഐക്യു ബാറ്ററി, സ്മാർട്ട് കേബിൾ, ഒരു വീൽ എന്നിവ.

ഇനിപ്പറയുന്ന ഇനങ്ങൾ ശേഖരിക്കുക:

1 VEX IQ സ്മാർട്ട് മോട്ടോർ
ഏതെങ്കിലും ലോഹ മോട്ടോർ ഷാഫ്റ്റ്
VEX IQ റോബോട്ട് ബ്രെയിൻ
റോബോട്ട് ബാറ്ററി തകരാറുള്ള VEX IQ റോബോട്ട് ബാറ്ററി (മിന്നിമറയുന്ന ചുവന്ന ചാർജർ LED)
1 സ്മാർട്ട് കേബിൾ
1 വീൽ അല്ലെങ്കിൽ ഗിയർ

ഘട്ടം 2: റോബോട്ട് ബാറ്ററി തലച്ചോറിലേക്ക് തിരുകുക.

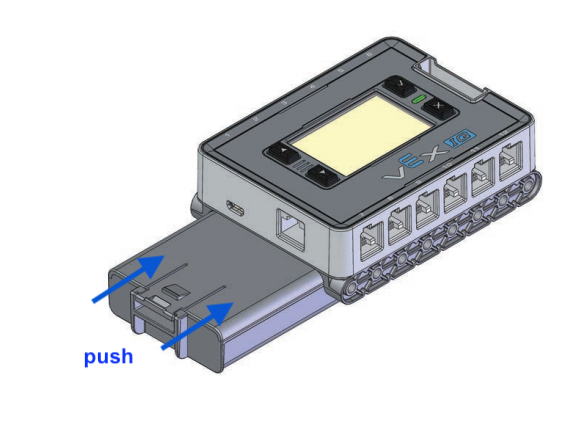

ഒരു ബാറ്ററി ഒരു IQ തലച്ചോറുമായി ബന്ധിപ്പിച്ചിരിക്കുന്നതായി ഡയഗ്രം കാണിക്കുന്നു. ഒരു അമ്പടയാളം ബാറ്ററി ബ്രെയിനിന്റെ അടിയിലുള്ള ചാർജിംഗ് പോർട്ടിലേക്ക് തള്ളണമെന്ന് സൂചിപ്പിക്കുന്നു. ബാറ്ററിയുടെ ലാച്ച് തലച്ചോറിൽ നിന്ന് അകറ്റി നിർത്തിയിരിക്കുന്നു.

കുറിപ്പ്: ലാച്ച് ക്ലിക്ക് കേൾക്കുന്നത് വരെ റോബോട്ട് ബാറ്ററി തലച്ചോറിലേക്ക് സ്ലൈഡ് ചെയ്യുക.

ഘട്ടം 3: സ്മാർട്ട് മോട്ടോർ ഘടിപ്പിക്കുക.

ഒരു സ്മാർട്ട് മോട്ടോർ അതിന്റെ സ്മാർട്ട് പോർട്ടുകളിൽ ഒന്നിലേക്ക് ബന്ധിപ്പിച്ചിരിക്കുന്ന ഒരു IQ തലച്ചോറിന്റെ ഡയഗ്രം.

ഒരു സ്മാർട്ട് കേബിൾ ഉപയോഗിച്ച് ഏതെങ്കിലും സ്മാർട്ട് പോർട്ടിലേക്ക് സ്മാർട്ട് മോട്ടോർ ബന്ധിപ്പിക്കുക.

സ്മാർട്ട് കേബിൾ സുരക്ഷിതമായി ഘടിപ്പിച്ചിട്ടുണ്ടെന്ന് ഉറപ്പാക്കാൻ അതിന്റെ രണ്ട് അറ്റങ്ങളിലും സൌമ്യമായി വലിക്കുക.

കുറിപ്പ്: സ്മാർട്ട് കേബിളിന്റെ രണ്ട് അറ്റങ്ങളും പൂർണ്ണമായും ഘടിപ്പിച്ചിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക. അവ ബന്ധിപ്പിക്കുമ്പോൾ ഒരു ക്ലിക്ക് ശബ്ദം പുറപ്പെടുവിക്കണം.

കുറിപ്പ്: തലച്ചോറുമായി ബന്ധിപ്പിച്ചിരിക്കുന്ന ഒരേയൊരു ഉപകരണം സ്മാർട്ട് മോട്ടോർ ആണെന്ന് ഉറപ്പാക്കുക.

ഘട്ടം 4: ചക്രം ഘടിപ്പിക്കുക.

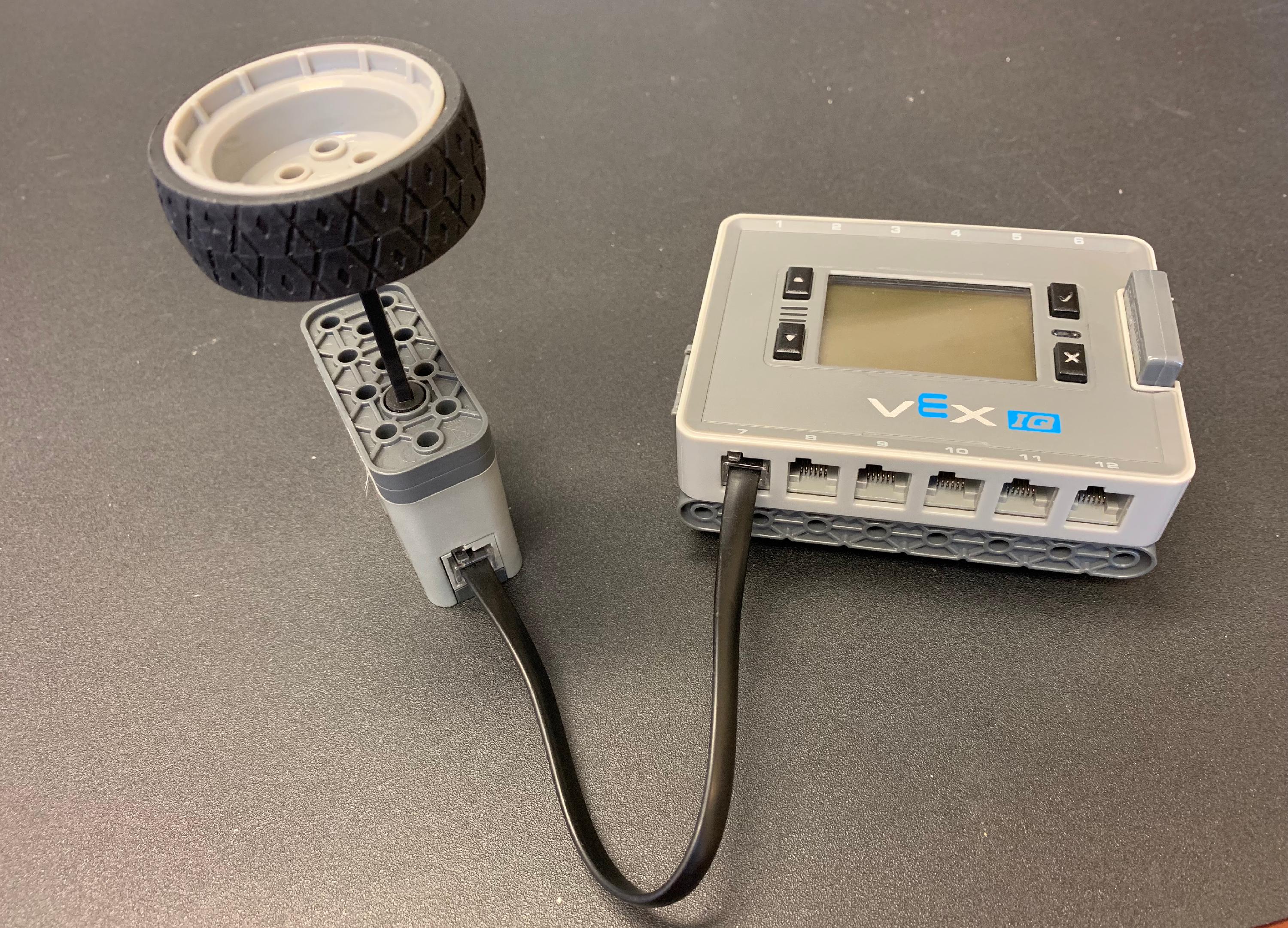

ബാറ്ററിയുള്ള ഒരു IQ ബ്രെയിൻ ഒരു മേശപ്പുറത്ത് വച്ചിരിക്കുന്നു. ഒരു സ്മാർട്ട് മോട്ടോർ അതിന്റെ സ്മാർട്ട് പോർട്ടുകളിൽ ഒന്നുമായി ബന്ധിപ്പിച്ചിരിക്കുന്നു. ഒരു വീൽ പീസിൽ ഘടിപ്പിച്ചിരിക്കുന്ന ഒരു മോട്ടോർ ഷാഫ്റ്റ് സ്മാർട്ട് മോട്ടോറുമായി ബന്ധിപ്പിച്ചിരിക്കുന്നു, അങ്ങനെ ചക്രം കറങ്ങുമ്പോൾ സ്മാർട്ട് മോട്ടോറും കറങ്ങും.

സ്മാർട്ട് മോട്ടോറിലേക്ക് മോട്ടോർ ഷാഫ്റ്റ് തിരുകുക.

മോട്ടോർ ഷാഫ്റ്റിൽ ചക്രം ഘടിപ്പിക്കുക.

കുറിപ്പ്: ചക്രം ഷാഫ്റ്റിൽ നിന്ന് താഴേക്ക് തെന്നിമാറാതിരിക്കാൻ മോട്ടോർ ഷാഫ്റ്റ് ശരിയായി ചേർത്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.

ഘട്ടം 5: ചക്രം തിരിക്കുക.

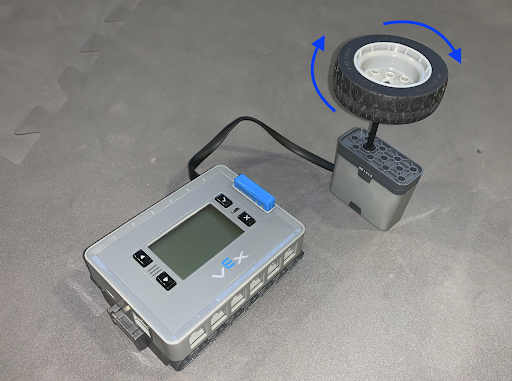

ബാറ്ററിയുള്ള ഒരു IQ ബ്രെയിൻ ഒരു മേശപ്പുറത്ത് വച്ചിരിക്കുന്നു. ഒരു സ്മാർട്ട് മോട്ടോർ അതിന്റെ സ്മാർട്ട് പോർട്ടുകളിൽ ഒന്നുമായി ബന്ധിപ്പിച്ചിരിക്കുന്നു. ഒരു വീൽ പീസിൽ ഘടിപ്പിച്ചിരിക്കുന്ന ഒരു മോട്ടോർ ഷാഫ്റ്റ് സ്മാർട്ട് മോട്ടോറുമായി ബന്ധിപ്പിച്ചിരിക്കുന്നു. വീൽ പീസ് വേഗത്തിൽ തിരിക്കണമെന്ന് അമ്പടയാളങ്ങൾ സൂചിപ്പിക്കുന്നു.

ഒരു മിനിറ്റ് നേരത്തേക്ക് ഗിയർ/ചക്രം വേഗത്തിൽ മുന്നോട്ടും പിന്നോട്ടും തിരിക്കുക.

ഏകദേശം ഒരു മിനിറ്റിനു ശേഷം ബ്രെയിനിൽ നിന്ന് റോബോട്ട് ബാറ്ററി നീക്കം ചെയ്യുക, തുടർന്ന് റോബോട്ട് ബാറ്ററി വേഗത്തിൽ ബാറ്ററി ചാർജറിൽ വയ്ക്കുക.

കുറിപ്പ്: ഗിയർ/വീൽ തിരിക്കുമ്പോൾ, ബ്രെയിൻ എൽഇഡി ലൈറ്റ് മിന്നുകയും/അല്ലെങ്കിൽ ബ്രെയിനിന്റെ എൽസിഡി സ്ക്രീൻ മിന്നുകയും ചെയ്യും. തലച്ചോർ പ്രവർത്തിച്ചേക്കാം.

കുറിപ്പ്: മാനുവൽ ചാർജ് വിജയകരമായിരുന്നുവെങ്കിൽ, റോബോട്ട് ബാറ്ററി തൊട്ടിലിലേക്ക് സ്ലൈഡ് ചെയ്ത ശേഷം ബാറ്ററി ചാർജറിലെ LED ലൈറ്റ് കടും ചുവപ്പായിരിക്കും.

മുകളിലുള്ള നടപടിക്രമം പ്രവർത്തിക്കുന്നില്ലെങ്കിൽ, support@vex.com എന്ന വിലാസത്തിൽ VEX പിന്തുണയുമായി ബന്ധപ്പെടുക.
