V5 റോബോട്ട് ബ്രെയിൻ ഓണാണെന്ന് ഉറപ്പാക്കുക.
തലച്ചോറിലെ ഹോം ബട്ടൺ അമർത്തിപ്പിടിച്ചുകൊണ്ട് V5 റോബോട്ട് ബ്രെയിൻ ഓണാക്കുക.
ഉപകരണങ്ങൾ ഐക്കൺ തിരഞ്ഞെടുക്കുക
മുകളിലെ ചിത്രത്തിൽ ചുവന്ന ദീർഘചതുരം ഹൈലൈറ്റ് ചെയ്തിരിക്കുന്ന ഉപകരണ ഐക്കണിൽ ടാപ്പ് ചെയ്യുക.

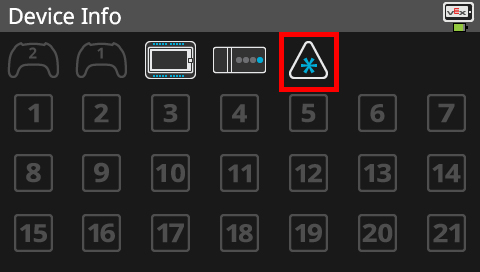

3-വയർ പോർട്ട് ഐക്കൺ തിരഞ്ഞെടുക്കുക
മുകളിലെ ചിത്രത്തിൽ ചുവന്ന ദീർഘചതുരം ഹൈലൈറ്റ് ചെയ്തിരിക്കുന്ന 3-വയർ പോർട്ട്സ് ഐക്കണിൽ ടാപ്പ് ചെയ്യുക.

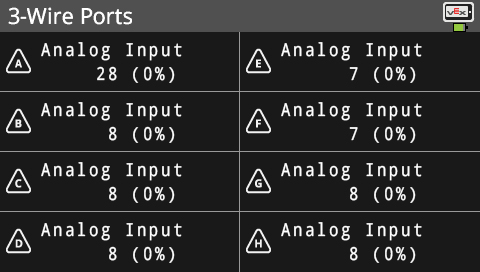

3-വയർ പോർട്ടുകളിലെ മൂല്യങ്ങൾ കാണുക
കുറിപ്പ്:ഓരോ 3-വയർ പോർട്ടും ഒരു ത്രികോണത്തിനുള്ളിൽ അതിന്റെ അക്ഷരം ഹൈലൈറ്റ് ചെയ്തിരിക്കുന്നു.
3-വയർ പോർട്ട് ക്രമീകരണങ്ങൾ മാറ്റുക
3-വയർ പോർട്ട് ക്രമീകരണങ്ങൾ മാറ്റാൻ, അനുബന്ധ പോർട്ട് സെല്ലിലെ സ്ക്രീൻ അമർത്തുക.
4 സജ്ജീകരണങ്ങളുണ്ട്: അനലോഗ് ഇൻപുട്ട്, ഡിജിറ്റൽ ഇൻപുട്ട്, ഡിജിറ്റൽ ഔട്ട് ഹൈ, ഡിജിറ്റൽ ഔട്ട് ലോ.
- അനലോഗ് ഇൻപുട്ട്: ബന്ധിപ്പിച്ചിരിക്കുന്ന VEX EDR സെൻസറിൽ നിന്നുള്ള അനലോഗ് മൂല്യം തലച്ചോർ പ്രദർശിപ്പിക്കും.
- ഡിജിറ്റൽ ഇൻപുട്ട്: ബന്ധിപ്പിച്ചിരിക്കുന്ന VEX EDR സെൻസറിൽ നിന്നുള്ള ഡിജിറ്റൽ മൂല്യം തലച്ചോർ പ്രദർശിപ്പിക്കും.
- ഡിജിറ്റൽ ഔട്ട് ഹൈ: VEX EDR ഉപകരണത്തിലേക്ക് അയയ്ക്കാൻ തലച്ചോറ് ഒരു "ഉയർന്ന" (1) സിഗ്നൽ സൃഷ്ടിക്കും.
- ഡിജിറ്റൽ ഔട്ട് ലോ: VEX EDR ഉപകരണത്തിലേക്ക് അയയ്ക്കാൻ തലച്ചോറ് ഒരു "താഴ്ന്ന" (0) സിഗ്നൽ സൃഷ്ടിക്കും.
