V5 ബാറ്ററി ലൈറ്റുകളും പിശകുകളും വ്യാഖ്യാനിക്കുന്നു – VEX ലൈബ്രറി

V5 ബാറ്ററിയിലെ LED ഇൻഡിക്കേറ്റർ ലൈറ്റുകൾ ചാർജിംഗ് സ്റ്റാറ്റസ് വിവരങ്ങൾ നൽകുകയും ബാറ്ററിയിൽ എന്തെങ്കിലും പ്രശ്നമുണ്ടെങ്കിൽ നിങ്ങളെ അറിയിക്കുകയും ചെയ്യും. ചാർജിംഗ് സ്റ്റാറ്റസ് കാണിക്കാൻ ഇൻഡിക്കേറ്റർ പച്ച നിറത്തിൽ തിളങ്ങുന്നു, ബാറ്ററി ചാർജ്ജ് പരാജയപ്പെട്ടു അല്ലെങ്കിൽ ബാറ്ററി പ്രവർത്തിക്കുന്നില്ലെന്ന് മുന്നറിയിപ്പ് നൽകാൻ ചുവപ്പ് നിറത്തിൽ തിളങ്ങുന്നു അല്ലെങ്കിൽ മിന്നുന്നു. V5 ബാറ്ററി ലൈറ്റുകളും പിശകുകളും എങ്ങനെ വ്യാഖ്യാനിക്കാമെന്ന് ഈ ലേഖനം നിങ്ങളെ കാണിക്കും.

ചാർജ് ചെയ്യുമ്പോൾ ബാറ്ററി ഇൻഡിക്കേറ്റർ ലൈറ്റുകൾ വ്യാഖ്യാനിക്കുക

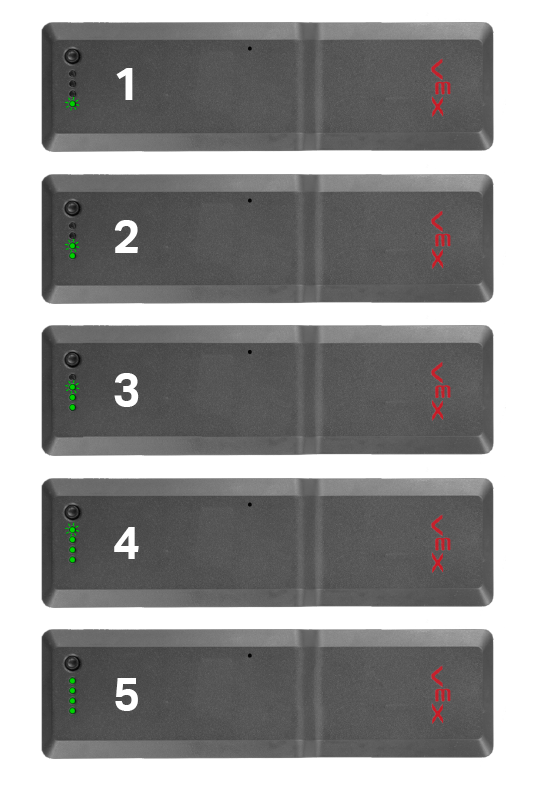

VEX V5 റോബോട്ടിക്സ് സിസ്റ്റത്തിനായി ചാർജ് ചെയ്യുമ്പോൾ ബാറ്ററി ഇൻഡിക്കേറ്റർ ലൈറ്റുകളുടെ വ്യാഖ്യാനം കാണിക്കുന്ന ചിത്രീകരണം, വ്യത്യസ്ത ലൈറ്റ് പാറ്റേണുകളും ബാറ്ററി സ്റ്റാറ്റസ് ട്രബിൾഷൂട്ട് ചെയ്യുന്നതിനുള്ള അവയുടെ അർത്ഥങ്ങളും എടുത്തുകാണിക്കുന്നു.

ഇടതുവശത്തുള്ള ചിത്രം കാണുക. ബാറ്ററി ചാർജ് ഘട്ടങ്ങൾ വിശദീകരിക്കുന്ന ഒരു വിവരണം പച്ച മിന്നുന്ന ലൈറ്റുകൾക്ക് അടുത്തായി എഴുതിയിട്ടുണ്ട്.

കുറിപ്പ്:ചാർജ് പുരോഗമിക്കുമ്പോൾ, പച്ച നിറത്തിലുള്ള മിന്നുന്ന ലൈറ്റുകളുടെ എണ്ണം വർദ്ധിക്കും. ബാറ്ററി പൂർണ്ണമായും ചാർജ്ജ് ചെയ്തുകഴിഞ്ഞാൽ, നാല് ലൈറ്റുകളും കുറച്ച് സമയത്തേക്ക് പ്രകാശിക്കുകയും പിന്നീട് ഓഫ് ചെയ്യുകയും ചെയ്യും. ചാർജറുമായി ബന്ധിപ്പിച്ചിരിക്കുമ്പോൾ ബാറ്ററി ചാർജ്ജ് ചെയ്യുമ്പോൾ നാല് പച്ച എൽഇഡി ലൈറ്റുകളും ഓരോ അഞ്ച് സെക്കൻഡിലും ഒരിക്കൽ മിന്നിമറയും.

ബാറ്ററി ഡിസ്ചാർജ് ചെയ്യുമ്പോൾ ഇൻഡിക്കേറ്റർ ലൈറ്റുകൾ വ്യാഖ്യാനിക്കുക.

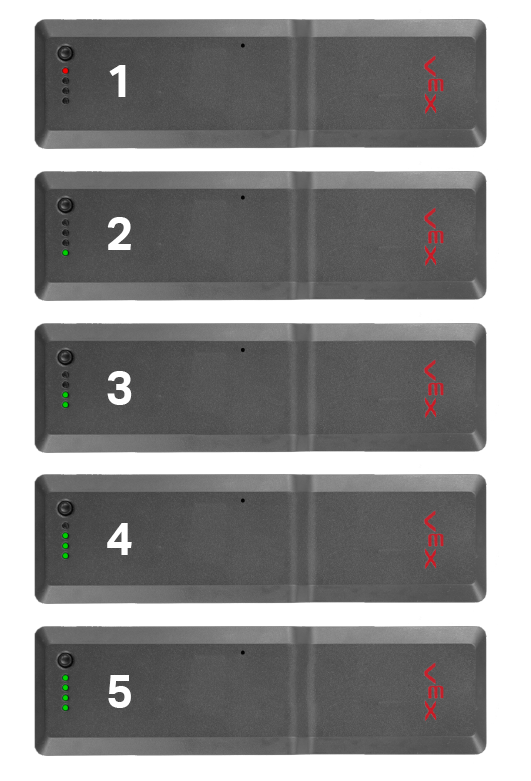

ഒരു V5 ഉപകരണം ഡിസ്ചാർജ് ചെയ്യുമ്പോൾ ബാറ്ററി ഇൻഡിക്കേറ്റർ ലൈറ്റുകൾ എങ്ങനെ വ്യാഖ്യാനിക്കുന്നുവെന്ന് ചിത്രീകരിക്കുന്ന ഡയഗ്രം, വ്യത്യസ്ത ലൈറ്റ് പാറ്റേണുകളും അവയുടെ പ്രശ്‌നപരിഹാരത്തിനുള്ള അർത്ഥങ്ങളും എടുത്തുകാണിക്കുന്നു.

ബാറ്ററിയുടെ ചാർജ് കാണാൻ കറുപ്പ്, വൃത്താകൃതിയിലുള്ള ബാറ്ററി ഗേജ് ബട്ടൺ അമർത്തുക.

ഇടതുവശത്തുള്ള ചിത്രം കാണുക. ഓരോ പച്ച മിന്നുന്ന ലൈറ്റിനും അടുത്തായി ബാറ്ററി ഡിസ്ചാർജ് ചെയ്യുമ്പോഴുള്ള ചാർജ് ഘട്ടങ്ങൾ വിശദീകരിക്കുന്ന ഒരു വിവരണം എഴുതിയിട്ടുണ്ട്.

V5 ബാറ്ററി പിശകുകൾ എങ്ങനെ വ്യാഖ്യാനിക്കാം

ഒരു ചുവന്ന മിന്നുന്ന LED നാലാം സ്ഥാനത്ത് വരുമ്പോൾ ഉണ്ടാകുന്ന പിശക് പരിഹരിക്കുക.

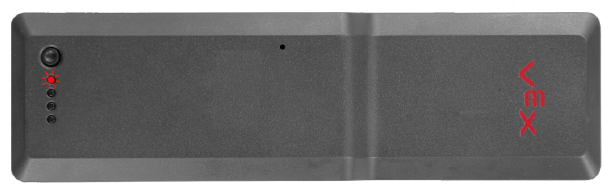

ട്രബിൾഷൂട്ടിംഗ് ഗൈഡിന്റെ ഭാഗമായ ഒരു VEX V5 റോബോട്ടിലെ നാലാം സ്ഥാനത്ത് ചുവന്ന മിന്നുന്ന LED സൂചിപ്പിക്കുന്ന പിശക് പരിഹരിക്കുന്നതിനുള്ള ഘട്ടങ്ങൾ ചിത്രീകരിക്കുന്ന ഫ്ലോചാർട്ട്.

ചുവന്ന എൽഇഡി ലൈറ്റ് സെക്കൻഡിൽ അഞ്ച് തവണ മിന്നുന്നുണ്ടെങ്കിൽ ബാറ്ററി എത്രയും വേഗം ചാർജ് ചെയ്യുക. ബാറ്ററി വളരെ കുറവാണെന്ന് ഇത് സൂചിപ്പിക്കുന്നു.

കുറിപ്പ്: LED മിന്നിക്കൊണ്ടിരിക്കുമ്പോൾ ചാർജർ കണക്ട് ചെയ്തിട്ടുണ്ടെങ്കിൽ, ആന്തരിക വോൾട്ടേജ് ക്രിട്ടിക്കൽ ലെവലിനു മുകളിൽ വർദ്ധിക്കുകയും ബാറ്ററി വീണ്ടും സ്ഥിരതയുള്ളതായി കണക്കാക്കുകയും ചെയ്യുന്നതുവരെ അത് മിന്നിക്കൊണ്ടേയിരിക്കും.

മിന്നുന്ന LED-കൾ മൂന്നാമത്തെയും നാലാമത്തെയും സ്ഥാനങ്ങളിൽ ആയിരിക്കുമ്പോൾ പിശക് ശരിയാക്കുക.

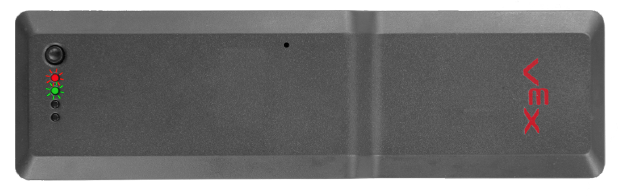

റോബോട്ടിക്സിൽ ട്രബിൾഷൂട്ടിംഗിനായി ഉപയോഗിക്കുന്ന ഒരു V5 റോബോട്ടിൽ, മിന്നുന്ന LED-കൾ മൂന്നാമത്തെയും നാലാമത്തെയും സ്ഥാനങ്ങളിൽ ആയിരിക്കുമ്പോൾ ഉണ്ടാകുന്ന പിശക് എങ്ങനെ പരിഹരിക്കാമെന്ന് കാണിക്കുന്ന ഡയഗ്രം.

വേഗത്തിൽ മിന്നിമറയുന്ന ചുവപ്പും പച്ചയും നിറങ്ങളിലുള്ള LED ശ്രദ്ധിക്കുക (vexos 1.0.3 അല്ലെങ്കിൽ അതിനുശേഷമുള്ളവയ്ക്ക്). ഇത് ഒരു ഓവർവോൾട്ടേജ് പിശകിനെ സൂചിപ്പിക്കുന്നു.

ബാറ്ററി മുൻകൂട്ടി നിശ്ചയിച്ച പരിധിക്ക് താഴെയായി താഴാൻ അനുവദിക്കുക, അപ്പോൾ പിശക് മായ്‌ക്കപ്പെടും.

പിശക് മാറിയോ എന്ന് പരിശോധിക്കാൻ ബാറ്ററി ചാർജറുമായി വീണ്ടും ബന്ധിപ്പിക്കുക.

മിന്നുന്ന LED-കൾ മോശം സെല്ലിനെ സൂചിപ്പിക്കുമ്പോൾ പിശക് തിരിച്ചറിയുക.

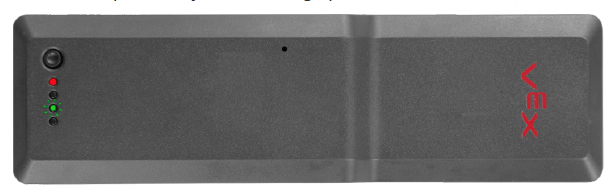

ഒരു VEX V5 റോബോട്ടിൽ LED-കൾ മിന്നിമറയുമ്പോൾ ഉണ്ടാകുന്ന പിശക് സൂചന ചിത്രീകരിക്കുന്ന ഡയഗ്രം, ബാറ്ററിയിലെ മോശം സെല്ലിന്റെ സാധ്യതയുള്ള പ്രശ്നം എടുത്തുകാണിക്കുന്നു.

പച്ച നിറത്തിലുള്ള ഏതെങ്കിലും എൽഇഡികൾ സെക്കൻഡിൽ ഒരിക്കൽ മിന്നിമറയുമ്പോൾ ബാറ്ററി ചുവന്ന എൽഇഡി കാണിക്കുമ്പോൾ, ഒരു ആന്തരിക സെൽ പരാജയം കണ്ടെത്തിയെന്നും ബാറ്ററി അടിസ്ഥാനപരമായി പ്രവർത്തനരഹിതമാണെന്നും മനസ്സിലാക്കുക.

ശ്രദ്ധിക്കുക:ബാറ്ററിയിൽ കുറഞ്ഞത് ഒരു മോശം സെല്ലെങ്കിലും ഉണ്ടെന്ന് ഈ LED പാറ്റേൺ സൂചിപ്പിക്കുന്നു. ബാറ്ററി മാറ്റിസ്ഥാപിക്കുന്നതാണ് ഉചിതം.

ഒരു ചുവന്ന മിന്നുന്ന LED നാലാം സ്ഥാനത്ത് വരുമ്പോൾ ഉണ്ടാകുന്ന പിശക് മനസ്സിലാക്കുക.

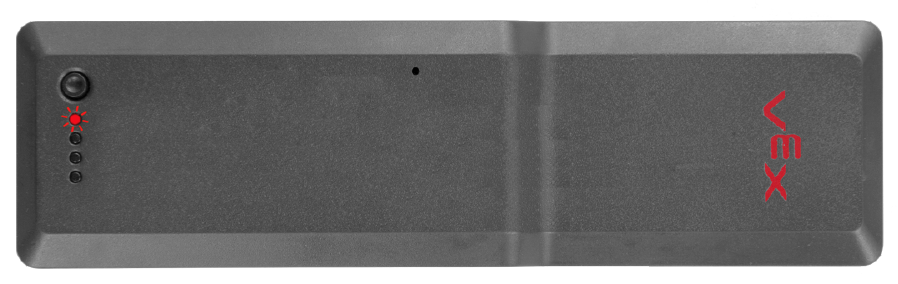

ട്രബിൾഷൂട്ടിംഗ് ആവശ്യങ്ങൾക്കായി ഉപയോഗിക്കുന്ന ഒരു VEX റോബോട്ടിക്സ് ഉപകരണത്തിൽ, നാലാം സ്ഥാനത്ത് ചുവന്ന മിന്നുന്ന LED സൂചിപ്പിക്കുന്ന പിശക് ചിത്രീകരിക്കുന്ന ഡയഗ്രം.

സെക്കൻഡിൽ ഒരിക്കൽ മന്ദഗതിയിൽ മിന്നുന്ന ചുവന്ന എൽഇഡി സംഭവിച്ചാൽ, പിശക് മായ്ക്കാൻ ചാർജർ വിച്ഛേദിക്കുക.

ഒന്നാമത്തെയും നാലാമത്തെയും സ്ഥാനങ്ങളിൽ വേഗതയേറിയതും വേഗത കുറഞ്ഞതുമായ ഫ്ലാഷുകൾ തമ്മിൽ വേർതിരിച്ചറിയുക.

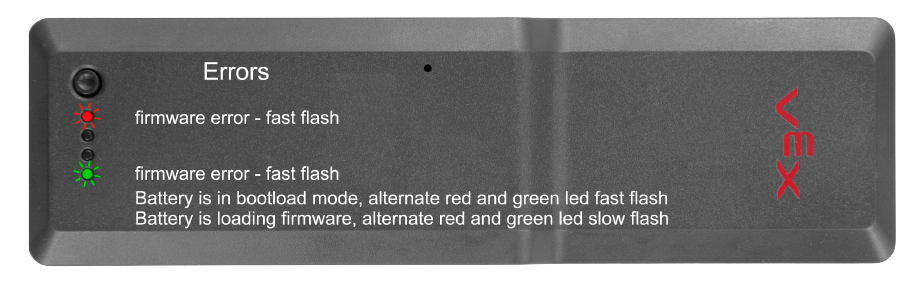

V5 വിഭാഗത്തിലെ പ്രശ്നങ്ങൾ പരിഹരിക്കുന്നതിന് പ്രസക്തമായ, ഒന്നും രണ്ടും സ്ഥാനങ്ങളിലെ വേഗതയേറിയതും വേഗത കുറഞ്ഞതുമായ ഫ്ലാഷുകൾ തമ്മിലുള്ള വ്യത്യാസം ചിത്രീകരിക്കുന്ന ഡയഗ്രം.

ചുവപ്പും പച്ചയും എൽഇഡികൾ ഒന്നും രണ്ടും സ്ഥാനങ്ങളിൽ ആയിരിക്കുകയും മാറിമാറി വേഗത്തിൽ മിന്നുകയും ചെയ്യുന്നുവെങ്കിൽ, സാധുവായ ഫേംവെയർ ഉള്ള ഒരു V5 ബ്രെയിനിലേക്ക് ബാറ്ററി ബന്ധിപ്പിക്കുക. ഇത് ബാറ്ററി ഫേംവെയർ ബൂട്ട്ലോഡ് മോഡിലാണെന്ന് സൂചിപ്പിക്കുന്നു.

എല്ലാ LED-കളും മിന്നിമറയുമ്പോൾ ഉണ്ടാകുന്ന പിശക് പരിഹരിക്കുക.

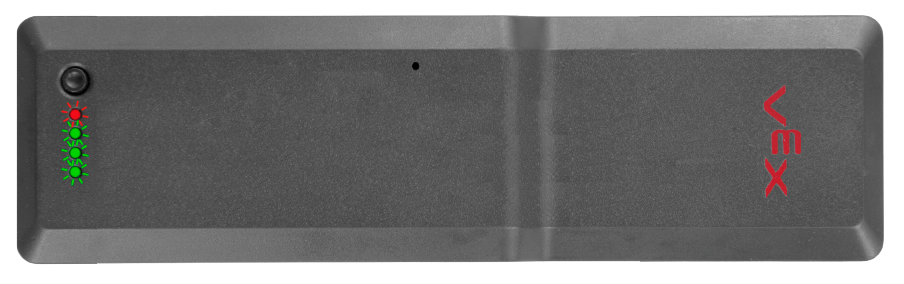

ഒരു V5 ഉപകരണത്തിൽ എല്ലാ LED-കളും മിന്നിമറയുന്നതിലെ പ്രശ്നം പരിഹരിക്കുന്നതിനുള്ള ട്രബിൾഷൂട്ടിംഗ് ഘട്ടങ്ങൾ ചിത്രീകരിക്കുന്ന ഡയഗ്രം, പ്രധാന ഘടകങ്ങളും സ്വീകരിക്കേണ്ട നടപടികളും എടുത്തുകാണിക്കുന്നു.

എല്ലാ ചുവപ്പും പച്ചയും LED-കളും വളരെ വേഗത്തിൽ മിന്നുന്നുണ്ടോ എന്ന് തിരിച്ചറിയുക. ഇത് സംഭവിക്കുകയും ചാർജർ കണക്ട് ചെയ്യുകയും ചെയ്താൽ, ബാറ്ററി ഫേംവെയർ ബൂട്ട്ലോഡ് മോഡിലാണെന്ന് ഇത് സൂചിപ്പിക്കുന്നു.

എല്ലാ LED-കളും ഓഫാക്കുന്നതിന് ഫേംവെയർ അപ്‌ഡേറ്റ് അനുവദിക്കുന്നതിന് ചാർജർ വിച്ഛേദിക്കുക, തുടർന്ന് V5 ബ്രെയിനുമായി ബന്ധിപ്പിക്കുക.

LED-കളൊന്നും പ്രകാശിക്കാത്തപ്പോൾ ഉണ്ടാകുന്ന പിശക് പരിഹരിക്കുക.

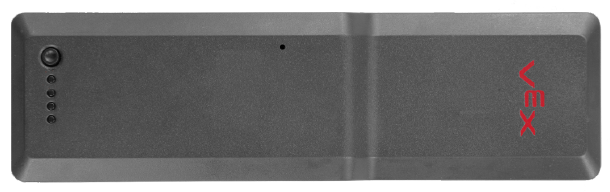

LED-കൾ പ്രകാശിക്കാത്തതിന്റെ പ്രശ്നം പരിഹരിക്കാനുള്ള ഘട്ടങ്ങൾ കാണിക്കുന്ന V5 റോബോട്ടിക്സ് സിസ്റ്റത്തിനായുള്ള ട്രബിൾഷൂട്ടിംഗ് ഗൈഡ്, ഡയഗ്നോസ്റ്റിക്സിനുള്ള ഒരു ചെക്ക്‌ലിസ്റ്റും ദൃശ്യ സൂചകങ്ങളും ഉൾപ്പെടുന്നു.

ബാറ്ററി ചാർജറുമായി ബന്ധിപ്പിച്ച് ഒരു മണിക്കൂർ കാത്തിരുന്ന ശേഷം വിച്ഛേദിക്കുക.

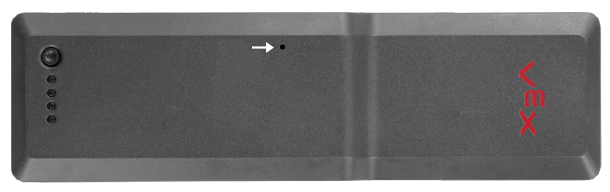

ചാർജിംഗ് പ്രക്രിയയിൽ ലൈറ്റുകൾ ഓണാകുന്നില്ലെങ്കിലോ ബാറ്ററിയിലെ ബട്ടൺ അമർത്തിയതിനുശേഷവും പ്രകാശിക്കുന്നില്ലെങ്കിലോ, ഒരു പേപ്പർക്ലിപ്പോ സമാനമായ വലിപ്പമുള്ള ഒരു വസ്തുവോ ഉപയോഗിച്ച് താഴെ കാണിച്ചിരിക്കുന്ന ബാറ്ററിയിലെ റീസെറ്റ് ബട്ടൺ അമർത്തുക.

V5 ഉപകരണങ്ങളിൽ പ്രവർത്തിക്കാത്ത LED-കളുടെ പ്രശ്നം പരിഹരിക്കുന്നതിനുള്ള ട്രബിൾഷൂട്ടിംഗ് ഘട്ടങ്ങൾ ചിത്രീകരിക്കുന്ന ഫ്ലോചാർട്ട്, ഫലപ്രദമായ പ്രശ്ന പരിഹാരത്തിനായി സ്വീകരിക്കേണ്ട പ്രധാന നടപടികൾ എടുത്തുകാണിക്കുന്നു.

ബാറ്ററി വീണ്ടും ചാർജറുമായി ബന്ധിപ്പിച്ച് ഒരു മണിക്കൂർ കാത്തിരുന്ന് വിച്ഛേദിക്കുക.

പ്രശ്നം ഇപ്പോഴും നിലനിൽക്കുകയാണെങ്കിൽ, ബാറ്ററി തകരാറിലാണെന്ന് അർത്ഥമാക്കുന്നു, നിങ്ങൾ support@vex.com എന്ന വിലാസത്തിൽ VEX സപ്പോർട്ടിലേക്ക് ഇമെയിൽ അയയ്ക്കണം.
