നിർമ്മാണ വ്യവസായത്തിലെ വർക്ക്സെല്ലുകളുടെ യഥാർത്ഥ പ്രയോഗങ്ങളെ അനുകരിക്കുന്നതിനാണ് VEX CTE വർക്ക്സെൽ രൂപകൽപ്പന ചെയ്തിരിക്കുന്നത്. വസ്തുക്കൾ കൂട്ടിച്ചേർക്കുന്നതിനും കൊണ്ടുപോകുന്നതിനും ഏറ്റവും സാധാരണയായി ഉപയോഗിക്കുന്ന കൺവെയർ സംവിധാനങ്ങളിൽ ഒന്നാണ് സെർപന്റൈൻ കൺവെയർ. വെല്ലുവിളികൾ പൂർത്തിയാക്കുമ്പോൾ, നിർമ്മാണ നിർദ്ദേശങ്ങളിൽ കാണിച്ചിരിക്കുന്നതിലും അപ്പുറം നിങ്ങൾക്ക് സ്വന്തമായി ഇഷ്ടാനുസൃത സർപ്പന്റൈൻ ശൃംഖലകൾ കൂട്ടിച്ചേർക്കാൻ കഴിയും.
താഴെ നൽകിയിരിക്കുന്ന ഉദാഹരണം സ്റ്റാൻഡേർഡ് സെർപെന്റൈൻ കൺവെയർ ലേഔട്ടിനെ അടിസ്ഥാനമാക്കിയുള്ളതാണെന്ന് ശ്രദ്ധിക്കുക. ഏത് കോൺഫിഗറേഷനിലുമുള്ള കൺവെയറുകളിലും ഇതേ പ്രക്രിയ പ്രയോഗിക്കാൻ കഴിയും.

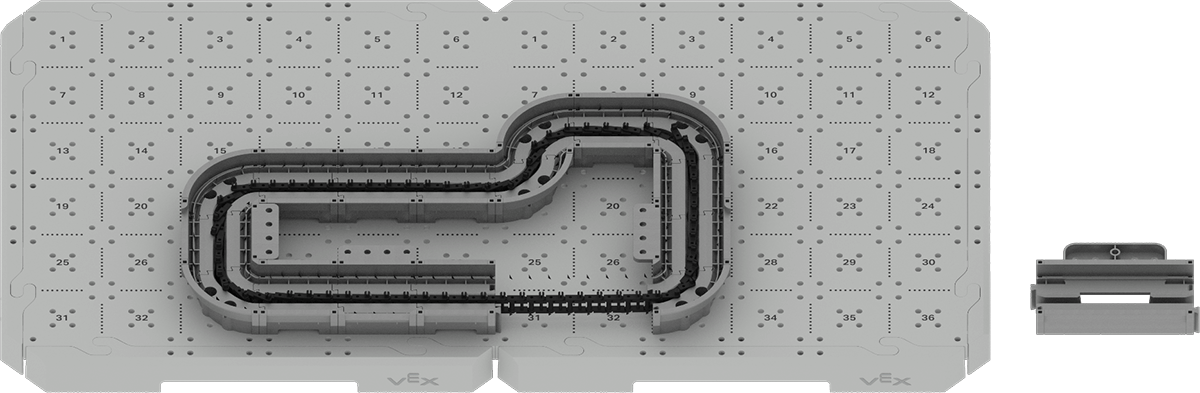

ആദ്യം, നിങ്ങൾ നിർമ്മിക്കാൻ ആഗ്രഹിക്കുന്ന ട്രാക്കിനായി ഇഷ്ടാനുസൃത സെർപെന്റൈൻ കൺവെയർ ട്രാക്ക് പീസുകൾ കൂട്ടിച്ചേർക്കുക, അത് CTE ടൈലിൽ ഘടിപ്പിക്കുക. ടേൺ ട്രാക്ക് ഭാഗങ്ങൾ സ്റ്റാർ ഡ്രൈവ് സ്ക്രൂകളും ലോ പ്രൊഫൈൽ നട്ടുകളും ഉപയോഗിച്ച് CTE ടൈലുകളിൽ ഉറപ്പിക്കേണ്ടതുണ്ടെന്ന് ശ്രദ്ധിക്കുക.
സെർപെന്റൈൻ കൺവെയർ - ഡ്രൈവ് ട്രാക്കിനായി നിങ്ങളുടെ ഇഷ്ടാനുസൃത സെർപെന്റൈൻ കൺവെയർ ട്രാക്കിൽ ഒരു വിടവ് വിടുക. നിങ്ങളുടെ സെർപന്റൈൻ കൺവെയറിന്റെ ബാക്കി ഭാഗങ്ങളിൽ ഡ്രൈവ് ട്രാക്ക് ഘടിപ്പിക്കരുത്.
ആവശ്യമുള്ള ദൂരത്തിന് കൂടുതലോ കുറവോ ചങ്ങലകൾ ആവശ്യമുണ്ടോ എന്ന് കാണാൻ, അസംബിൾ ചെയ്ത ട്രാക്കിൽ സെർപെന്റൈൻ കൺവെയർ - ചെയിൻ നിരത്തുക. ചെയിൻ ഇനിപ്പറയുന്നവ ചെയ്യണം:
- ട്രാക്ക് ഭാഗങ്ങളുടെ അടിഭാഗത്ത് നന്നായി യോജിക്കുക
- ഡ്രൈവ് ട്രാക്കിന്റെ ഓപ്പണിംഗിൽ സ്ലാക്ക് ഉണ്ടാകരുത്.
- ട്രാക്ക് പീസുകളുടെ അടിയിൽ ഒതുങ്ങാൻ വലിച്ചുനീട്ടേണ്ടതില്ല.

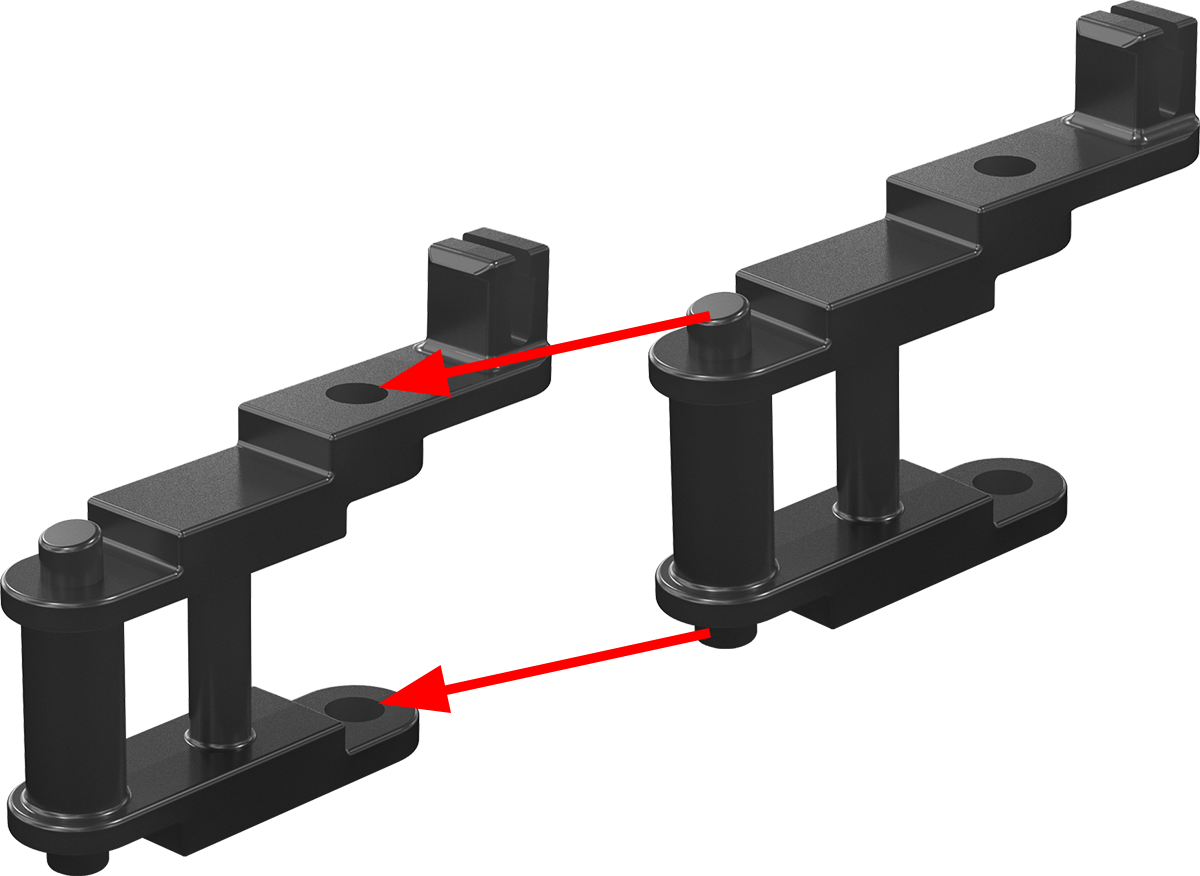

നിങ്ങളുടെ ഇഷ്ടാനുസൃത സെർപന്റൈൻ കൺവെയർ ട്രാക്കിന് ആവശ്യമുള്ള നീളം ലഭിക്കുന്നതുവരെ സെർപന്റൈൻ കൺവെയർ - ചെയിൻ പീസുകൾ വേർപെടുത്തുക അല്ലെങ്കിൽ ഘടിപ്പിക്കുക.
സെർപന്റൈൻ കൺവെയർ - ചെയിനിന്റെ തുടക്കവും അവസാനവും ഘടിപ്പിച്ച് ഒരു പൂർണ്ണമായ ചെയിൻ ഉണ്ടാക്കുക.
നിങ്ങൾ ഉപയോഗിക്കുന്ന ഓരോ സെർപന്റൈൻ കൺവെയർ - ചെയിനിനും, നിങ്ങൾക്ക് ഒരു സെർപന്റൈൻ കൺവെയർ - പ്ലാറ്റ്ഫോം ആവശ്യമാണ്.

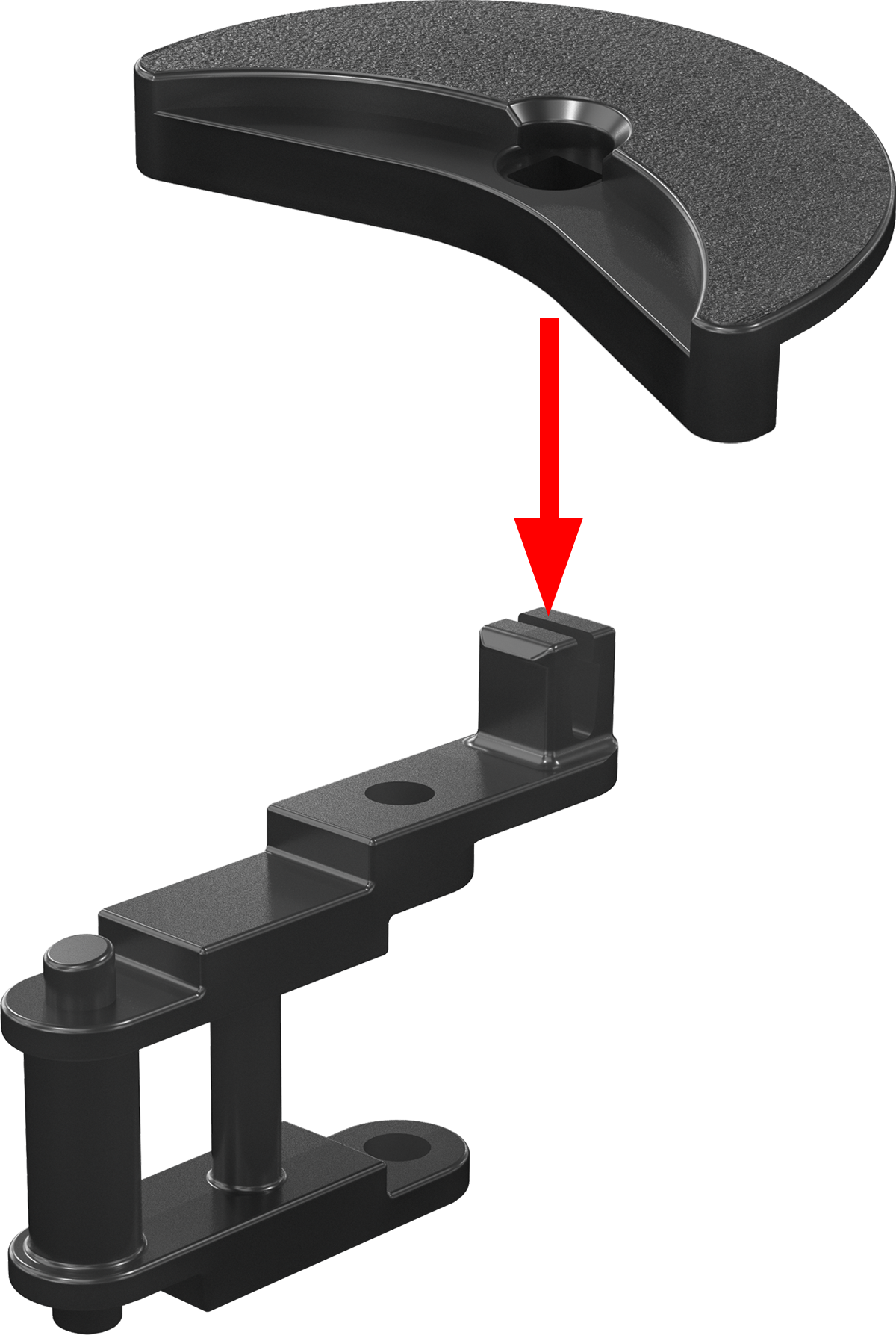

നിങ്ങളുടെ സെർപന്റൈൻ കൺവെയർ - ചെയിനിൽ സെർപന്റൈൻ കൺവെയർ - പ്ലാറ്റ്ഫോമുകൾ ഘടിപ്പിക്കുക.

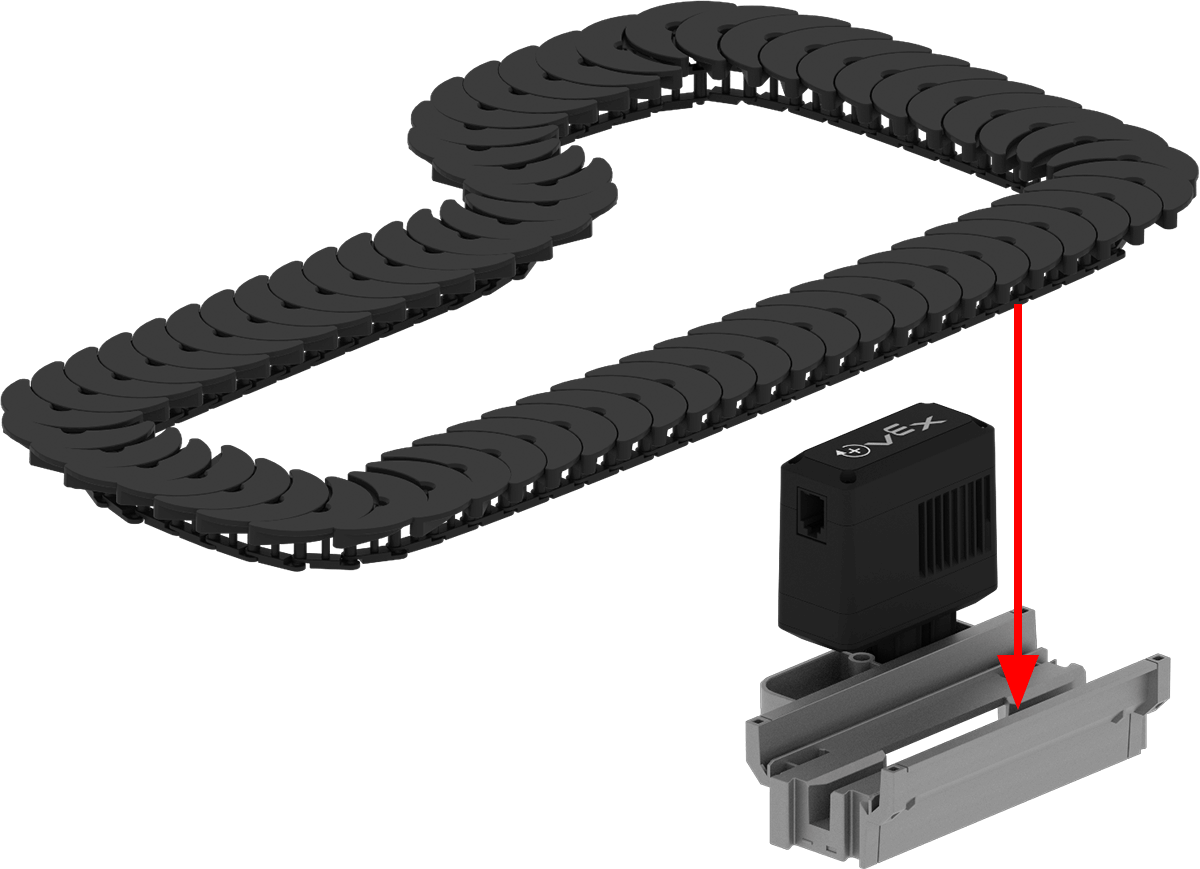

നിങ്ങളുടെ അസംബിൾ ചെയ്ത സെർപന്റൈൻ കൺവെയറിന്റെ ഒരു ഭാഗം - ചെയിനിന്റെ ഒരു ഭാഗം - സെർപന്റൈൻ കൺവെയർ - ഡ്രൈവ് ട്രാക്കിനുള്ളിൽ, സ്മാർട്ട് മോട്ടോറിൽ ഘടിപ്പിച്ച് വയ്ക്കുക.
സ്മാർട്ട് മോട്ടോറിന് താഴെ ഒരു റബ്ബർ ഷാഫ്റ്റ് കോളർ സ്ഥാപിക്കുക.
സെർപെന്റൈൻ കൺവെയർ - ഡ്രൈവ് ട്രാക്കിന്റെ ഓപ്പണിംഗിൽ 32 ടൂത്ത് സ്പ്രോക്കറ്റ് സ്ഥാപിക്കുക.
സ്പ്രോക്കറ്റിലൂടെ 3x ക്യാപ്ഡ് ഷാഫ്റ്റ് വയ്ക്കുക, അതിനു മുകളിൽ മറ്റേ റബ്ബർ ഷാഫ്റ്റ് കോളർ വയ്ക്കുക, അങ്ങനെ ഭാഗങ്ങൾ ഉറപ്പിച്ചിരിക്കും.

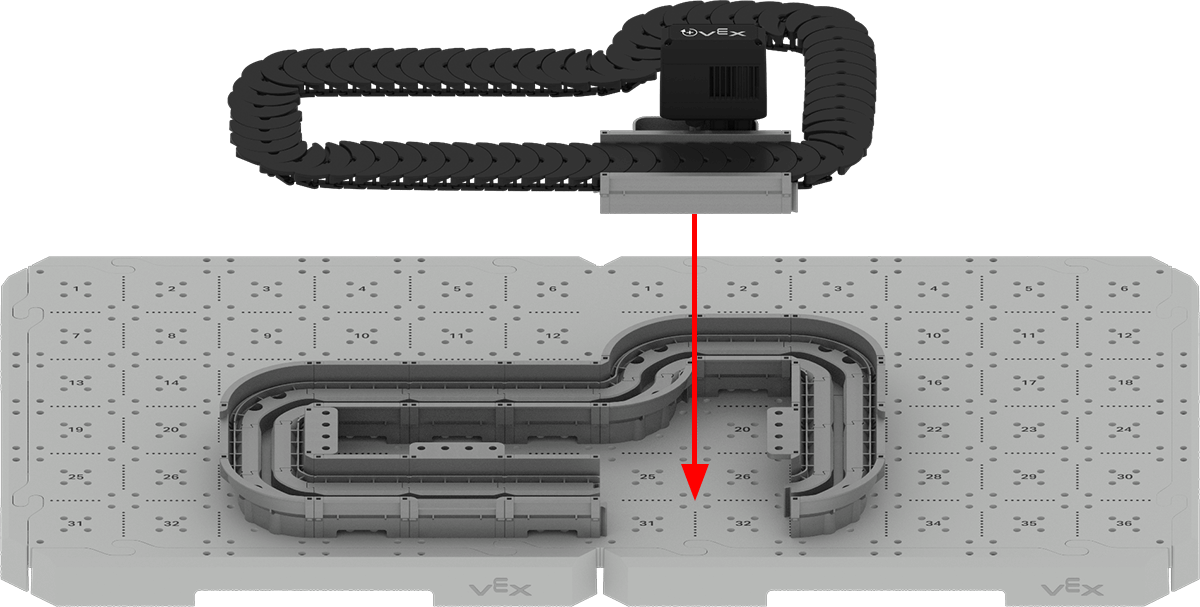

നിങ്ങളുടെ അസംബിൾ ചെയ്ത സെർപന്റൈൻ കൺവെയർ - ചെയിൻ, പ്ലാറ്റ്ഫോമുകൾ എന്നിവ സെർപന്റൈൻ കൺവെയർ - ഡ്രൈവ് ട്രാക്കിനൊപ്പം നിങ്ങളുടെ അസംബിൾ ചെയ്ത സെർപന്റൈൻ കൺവെയർ ട്രാക്കിന്റെ ബാക്കി ഭാഗങ്ങളിൽ ഘടിപ്പിക്കുക.

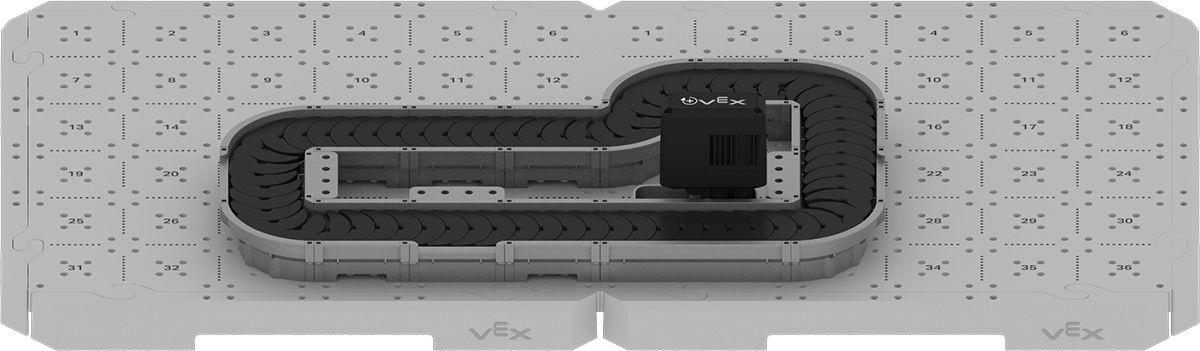

നിങ്ങളുടെ ഇഷ്ടാനുസൃത സെർപന്റൈൻ കൺവെയർ ഇപ്പോൾ പൂർത്തിയായി!
