സിടിഇ വർക്ക്സെൽ കിറ്റിൽ നിരവധി ഭാഗങ്ങളുണ്ട്, അവ വിവിധതരം ബോക്സുകളിലും പ്ലാസ്റ്റിക് ബാഗുകളിലുമായി പായ്ക്ക് ചെയ്തിരിക്കുന്നു. ഓരോ പെട്ടിയുടെയും ഘടകങ്ങൾ മനസ്സിലാക്കുന്നത് ഭാഗങ്ങൾ വേഗത്തിലും കാര്യക്ഷമമായും കണ്ടെത്തുന്നതിന് സഹായകമാണ്. ക്ലാസ് മുറികളിൽ ഉപയോഗിക്കാവുന്നതും ഉപയോഗിക്കാവുന്നതുമായ ഓരോ ബോക്സിലെയും ഉള്ളടക്കങ്ങളുടെ ഒരു അവലോകനം അടുത്ത ലേഖനം നൽകും. CTE വർക്ക്സെൽ കിറ്റ് അൺബോക്സിംഗ് ചെയ്യുന്നതിനെക്കുറിച്ച് ആഴത്തിൽ അറിയാൻ, താഴെയുള്ള വീഡിയോ കാണുക!
ഈ ലേഖനം CTE വർക്ക്സെൽ കിറ്റിലെ ഓരോ ഭാഗത്തെയും ബോക്സ് അനുസരിച്ച് ക്രമീകരിച്ചിരിക്കുന്നു, കൂടാതെ ഇടത്തുനിന്ന് വലത്തോട്ട് ഒരു പട്ടിക രൂപത്തിൽ ഇനിപ്പറയുന്ന വിവരങ്ങൾ നൽകുന്നു:
- ഭാഗം: ഇതാണ് ഭാഗത്തിന്റെ പേര്. CTE വർക്ക്സെല്ലിനുള്ള ബിൽഡ് നിർദ്ദേശങ്ങൾ പാലിക്കുമ്പോൾ റഫറൻസിനായി ഇത് ഉപയോഗിക്കുക.
- ഫോട്ടോ: ഇത് ആ ഭാഗത്തിന്റെ ഒരു ചിത്രമാണ്. നിങ്ങളുടെ കിറ്റ് അൺബോക്സ് ചെയ്യുമ്പോഴും CTE വർക്ക്സെൽ നിർമ്മിക്കുമ്പോഴും റഫറൻസിനായി ഇത് ഉപയോഗിക്കുക.
- അളവ്: നൽകിയിരിക്കുന്ന ഓരോ ഭാഗത്തിന്റെയും അളവാണിത്. അൺബോക്സിംഗ് ചെയ്യുമ്പോൾ ബിന്നിലോ ട്രേയിലോ ഓരോ സ്ഥലത്തും കൃത്യമായ എണ്ണം ഭാഗങ്ങൾ ഉണ്ടെന്ന് ഉറപ്പാക്കാൻ ഇത് ഉപയോഗിക്കുക.
- ഉദ്ദേശ്യം: CTE ബിൽഡുകളിലും/അല്ലെങ്കിൽ CTE STEM ലാബ് യൂണിറ്റുകളിലും ആ കിറ്റ്, ബാഗ് അല്ലെങ്കിൽ ബോക്സിലെ ഭാഗം അല്ലെങ്കിൽ ഭാഗങ്ങൾ എങ്ങനെ ഉപയോഗിക്കും എന്നതിനെക്കുറിച്ചുള്ള വിവരങ്ങൾ ഈ കോളം നൽകുന്നു.
-

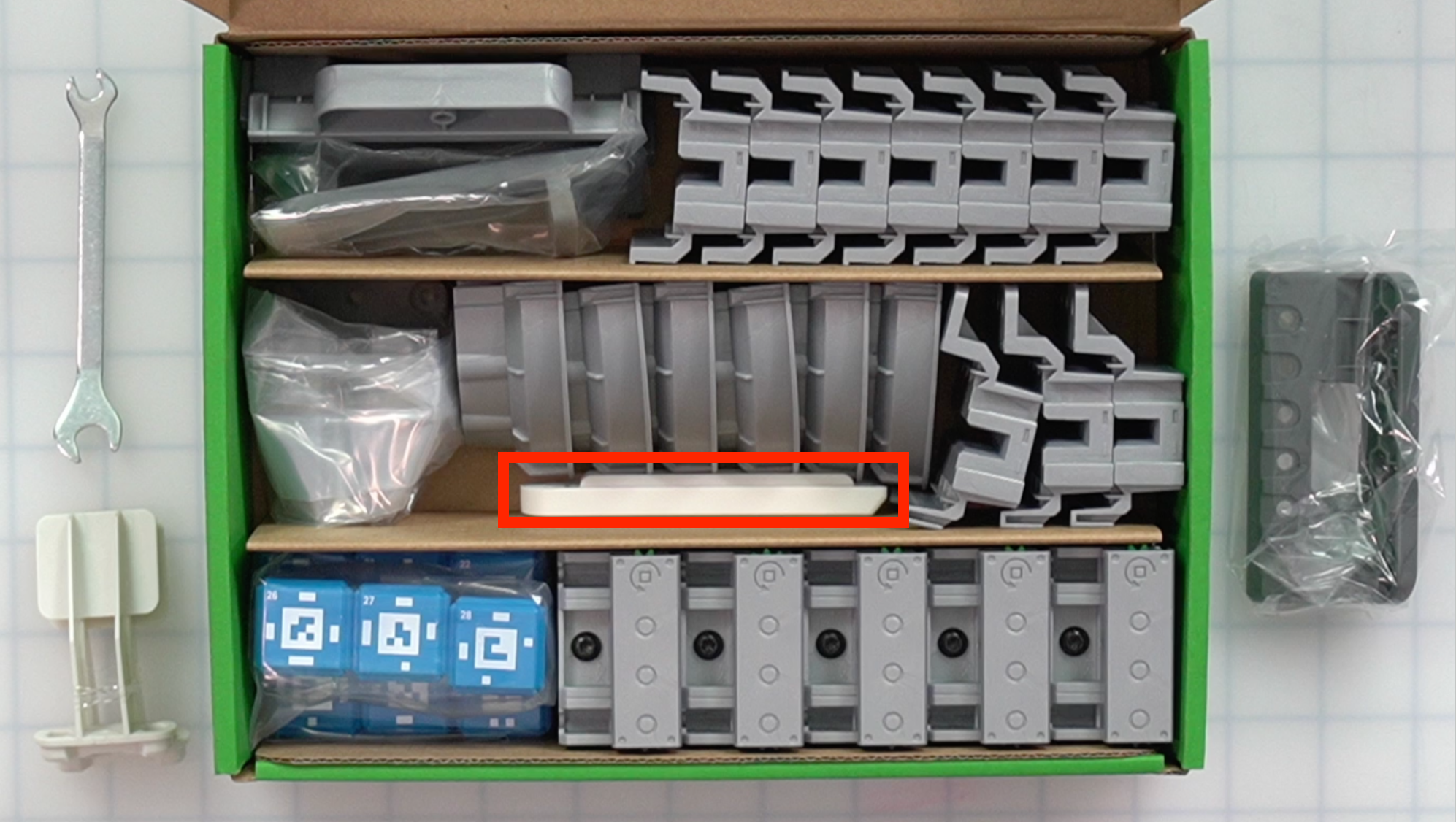

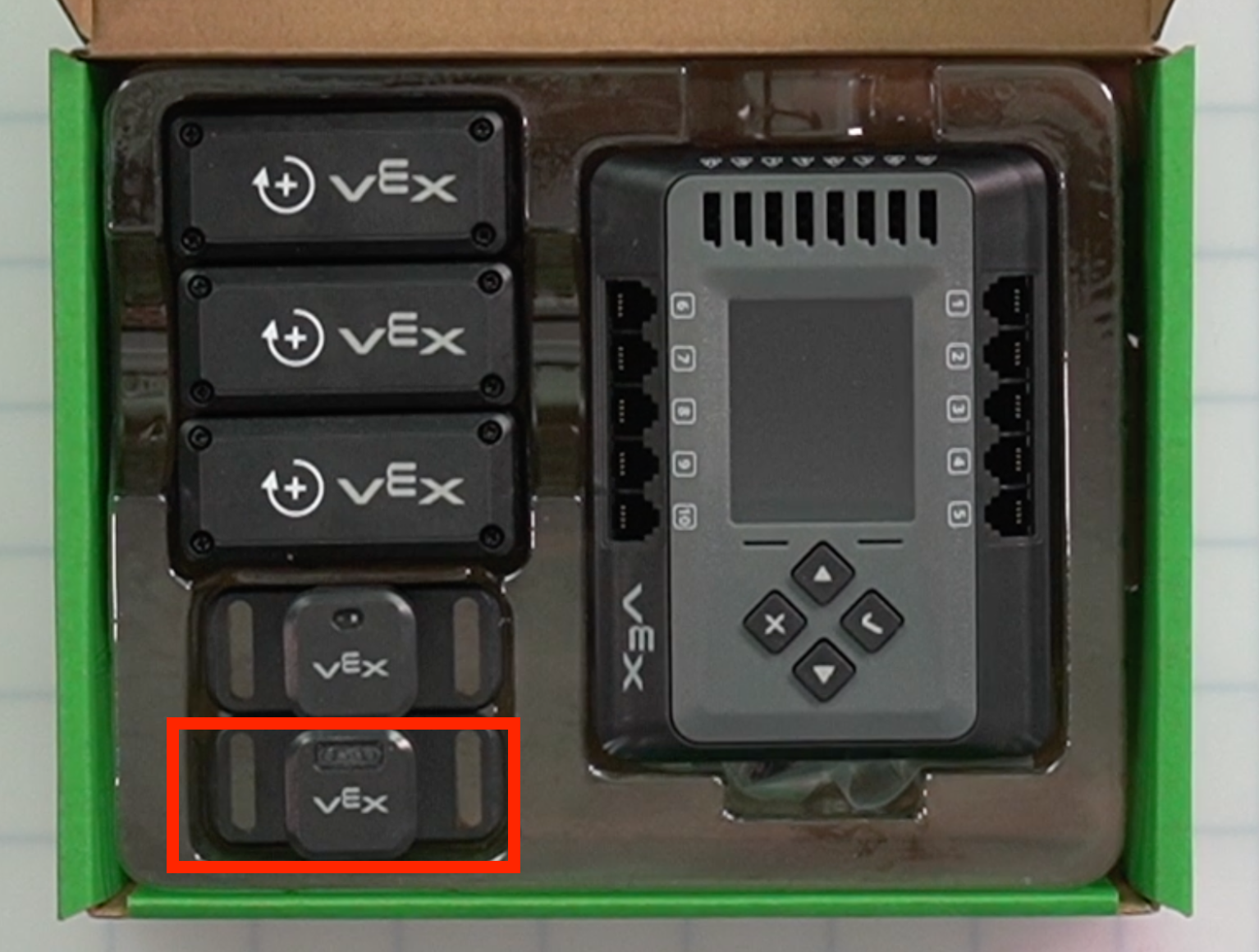

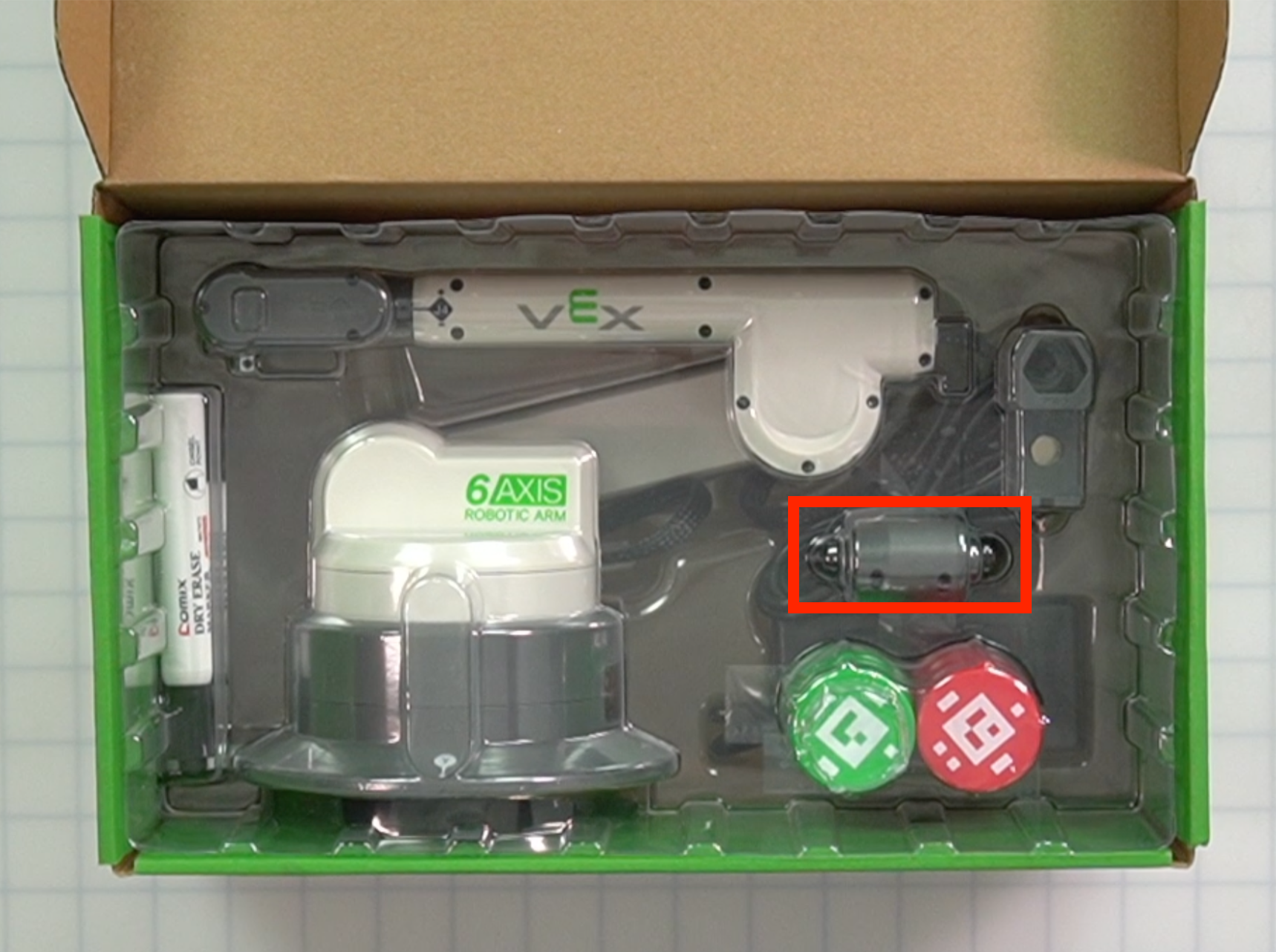

സ്ഥലം: ഭാഗം എവിടെ കണ്ടെത്താനാകുമെന്ന് ഹൈലൈറ്റ് ചെയ്തിരിക്കുന്ന ബോക്സിന്റെ ഒരു ചിത്രമാണിത്. ഒരു ഭാഗം എവിടെയാണെന്ന് ഓർമ്മപ്പെടുത്തൽ ആവശ്യമുണ്ടെങ്കിൽ, CTE വർക്ക്സെൽ നിർമ്മിക്കുമ്പോഴും ഈ വിവരങ്ങൾ ഉപയോഗപ്രദമാകും.
- കിറ്റിൽ ചില ഭാഗങ്ങൾ മറ്റുള്ളവയുടെ അടിയിൽ കാണപ്പെടുന്നു. ചില ഇനങ്ങൾ എവിടെയാണെന്ന് വിശദീകരിക്കുന്ന കുറിപ്പുകൾ ഉൾപ്പെടുത്തും.
- വലുതാക്കാൻ ചിത്രം തിരഞ്ഞെടുക്കുക.

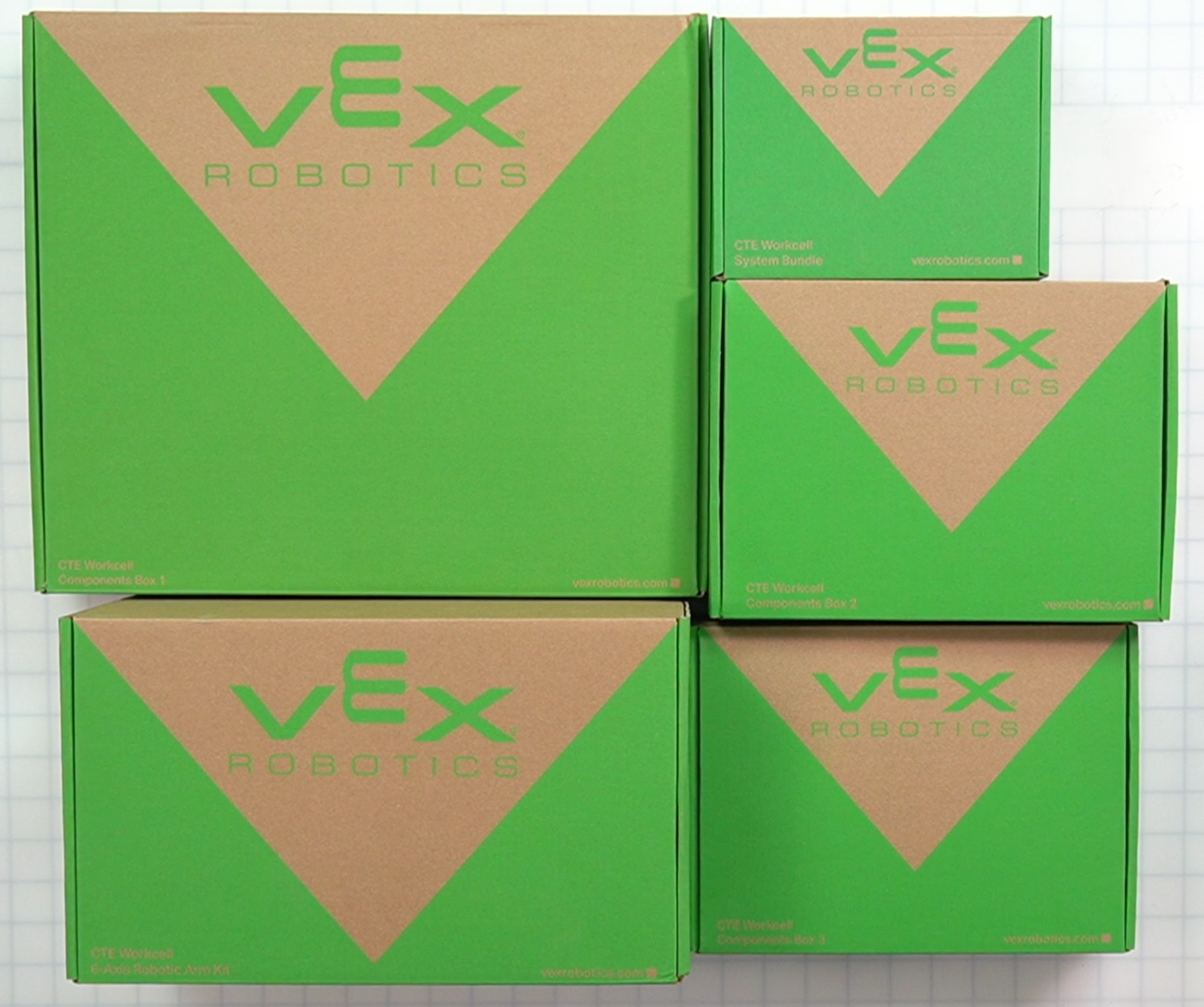

6-ആക്സിസ് റോബോട്ടിക് ആം കിറ്റ് ബോക്സ്
| ഭാഗം | ഫോട്ടോ | അളവ് | ഉദ്ദേശ്യം | സ്ഥലം |
|---|---|---|---|---|

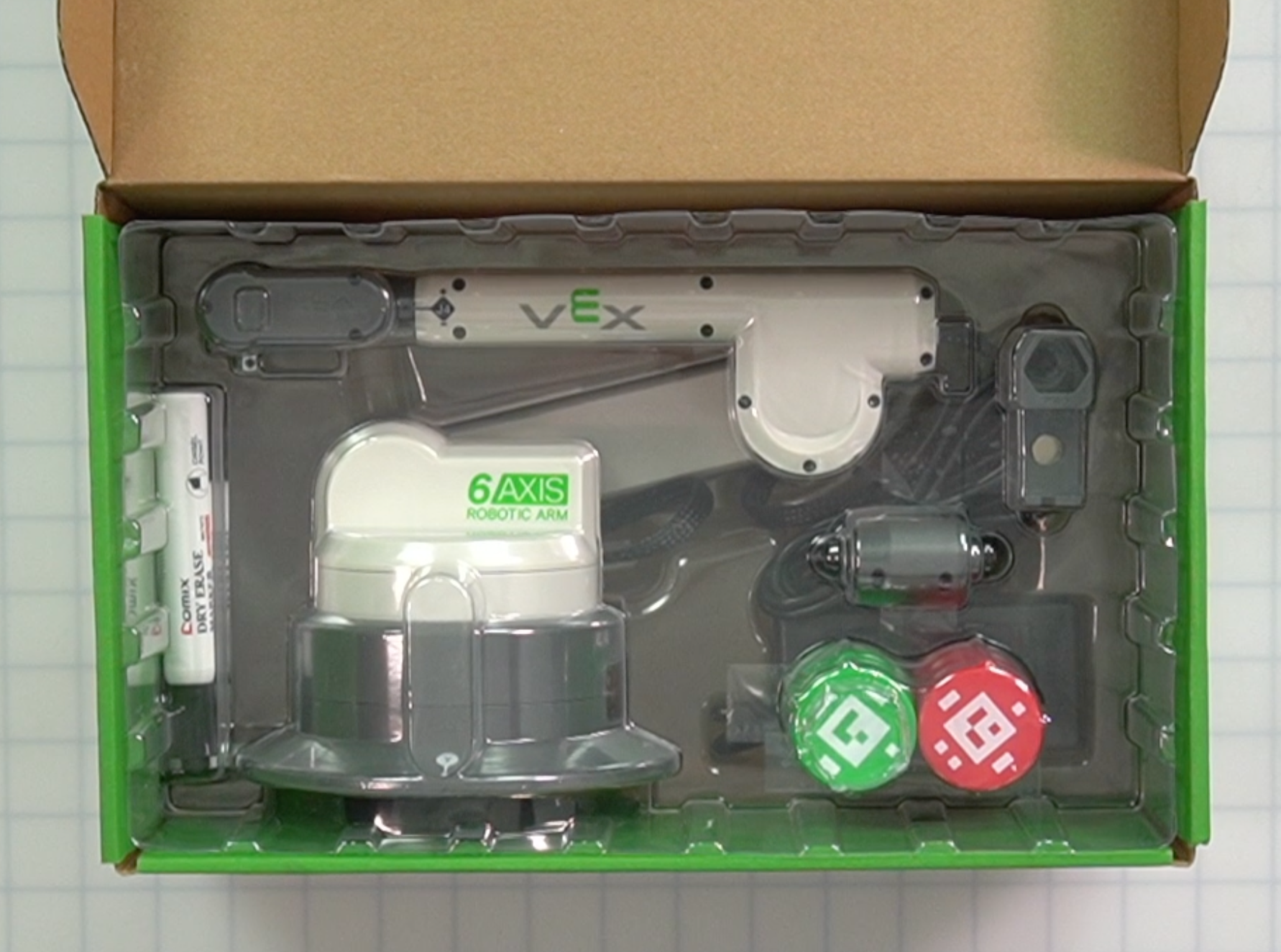

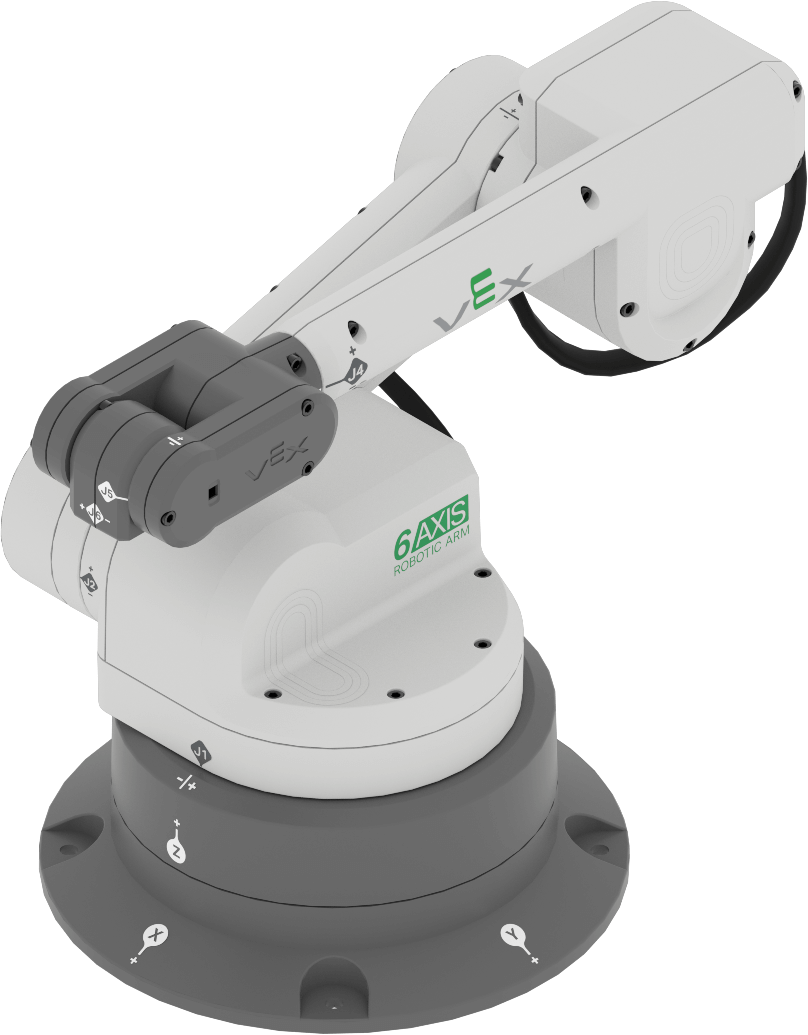

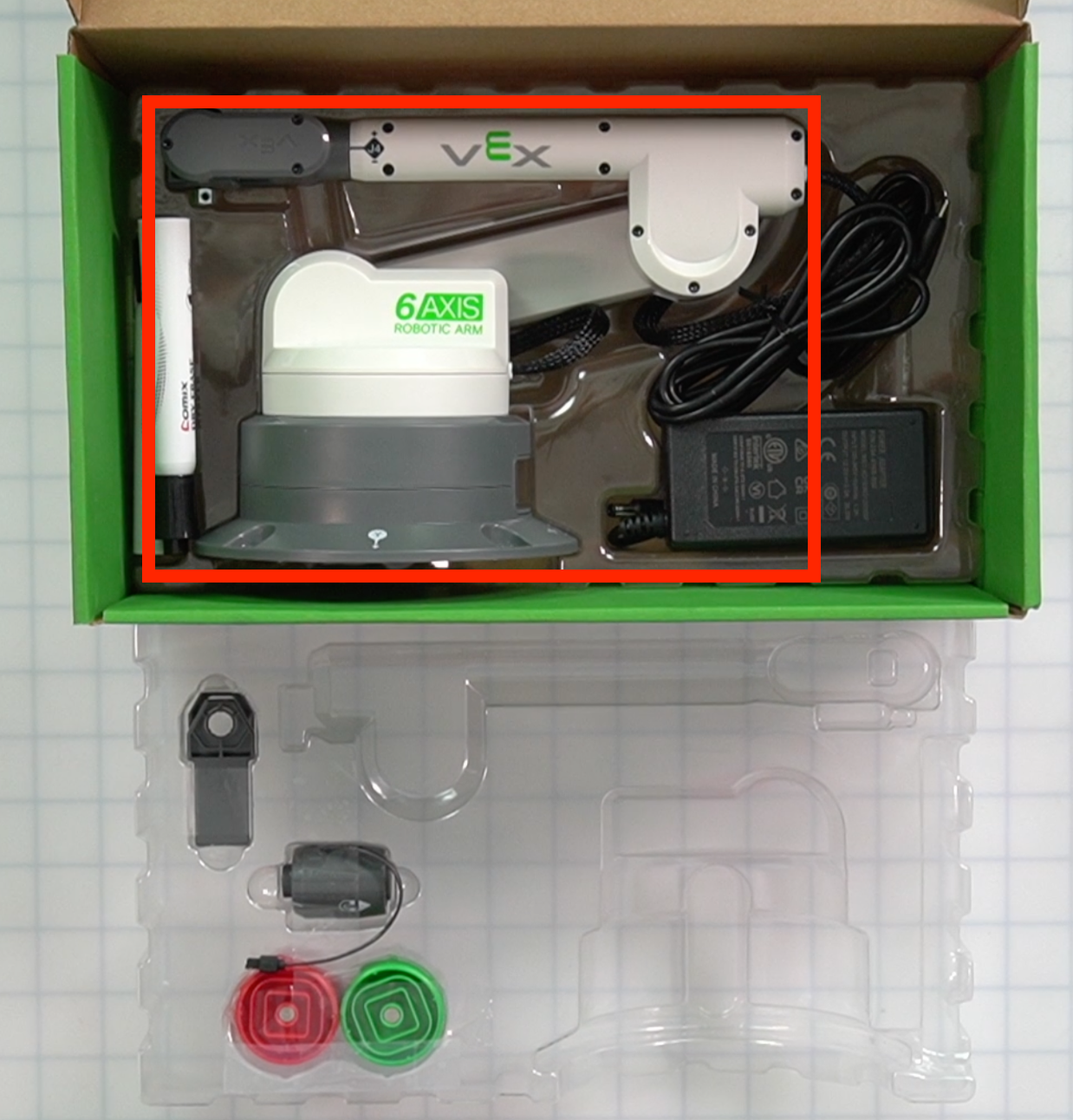

| 6-ആക്സിസ് റോബോട്ടിക് ആം | 1 | യഥാർത്ഥ ലോകത്തിലെ വ്യാവസായിക റോബോട്ടിക് ആശയങ്ങളെ മാതൃകയാക്കാൻ ഉപയോഗിക്കുന്നു. | ||

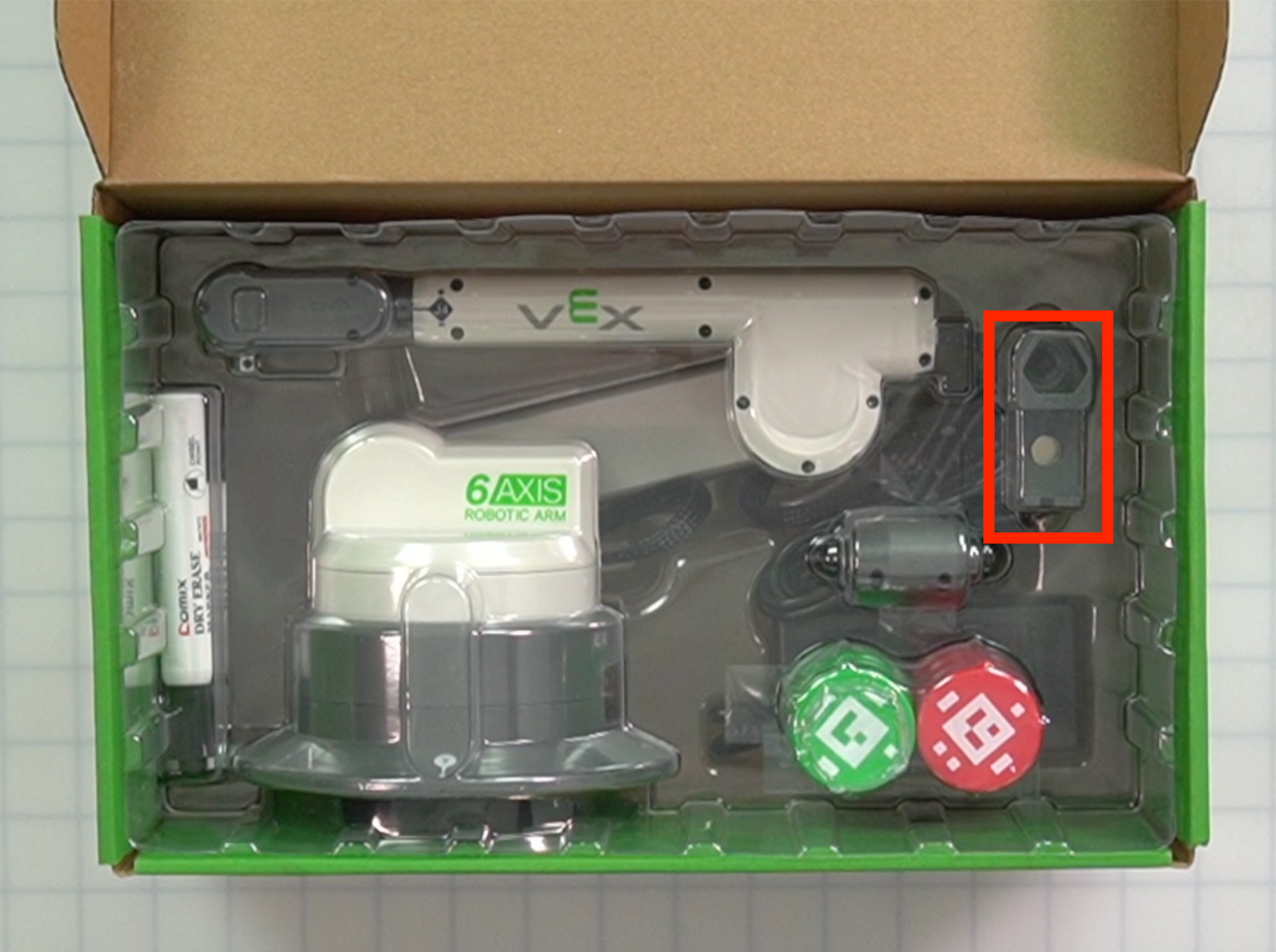

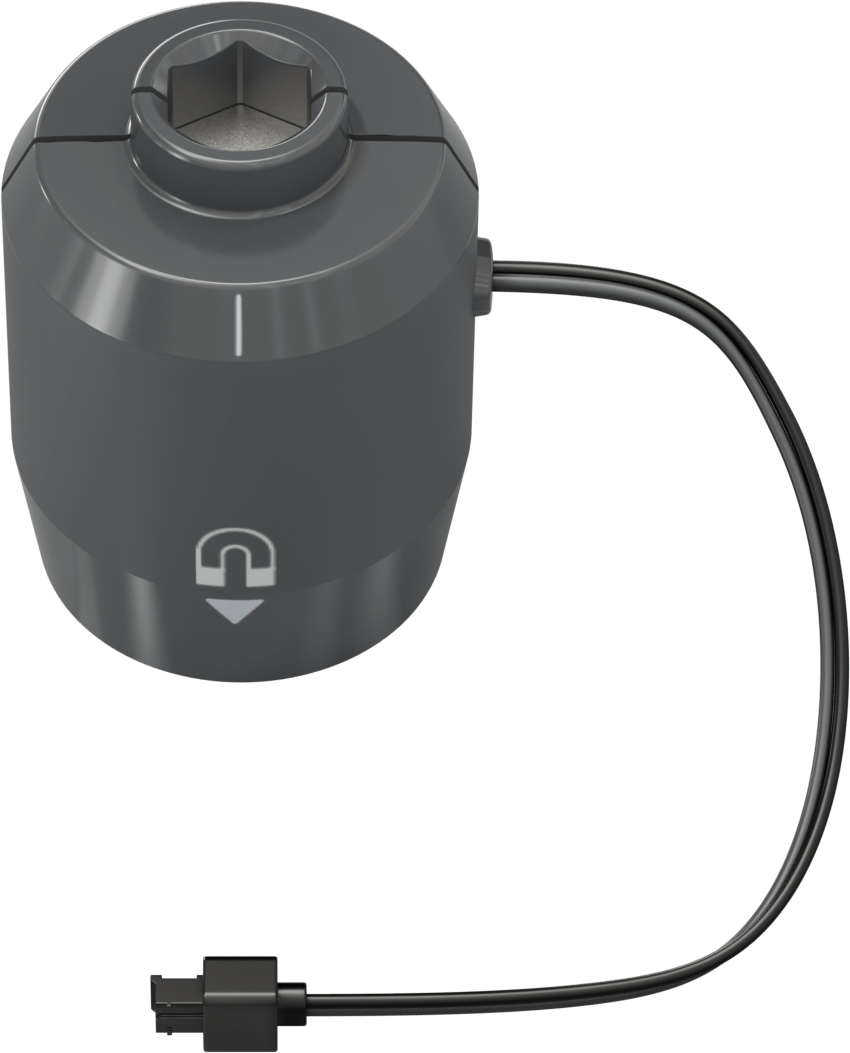

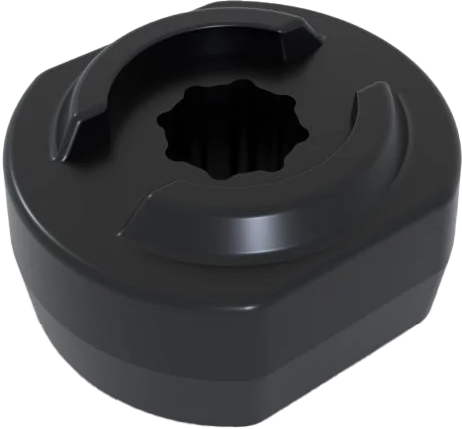

| മാഗ്നറ്റ് പിക്കപ്പ് ടൂൾ | 1 | ഡിസ്കുകളും ക്യൂബുകളും എടുക്കാൻ 6-ആക്സിസ് ആം ഉപയോഗിച്ച് ഉപയോഗിക്കുന്ന എൻഡ് ഇഫക്റ്ററുകളിൽ ഒന്ന്. |
കുറിപ്പ്:മാഗ്നറ്റ് പിക്കപ്പ് ടൂൾ ബോക്സിന്റെ മുകളിലെ പ്ലാസ്റ്റിക് ഭാഗത്താണ് പിടിച്ചിരിക്കുന്നത്. ഈ ഭാഗത്തിന്റെ അടിഭാഗത്ത് നിന്ന് ഇനം ആക്‌സസ് ചെയ്യാൻ ഇൻസേർട്ട് നീക്കം ചെയ്യുക. |
|
| പെൻ ഹോൾഡർ ഉപകരണം | 1 | ഡ്രൈ-ഇറേസ് മാർക്കർ പിടിക്കാൻ 6-ആക്സിസ് ആമിനൊപ്പം ഉപയോഗിക്കുന്ന എൻഡ് ഇഫക്റ്ററുകളിൽ ഒന്ന്. |
കുറിപ്പ്:പെൻ ഹോൾഡർ ഉപകരണം പെട്ടിയുടെ മുകളിലെ പ്ലാസ്റ്റിക് ഭാഗത്താണ് പിടിച്ചിരിക്കുന്നത്. ഈ ഭാഗത്തിന്റെ അടിഭാഗത്ത് നിന്ന് ഇനം ആക്‌സസ് ചെയ്യാൻ ഇൻസേർട്ട് നീക്കം ചെയ്യുക. |
|

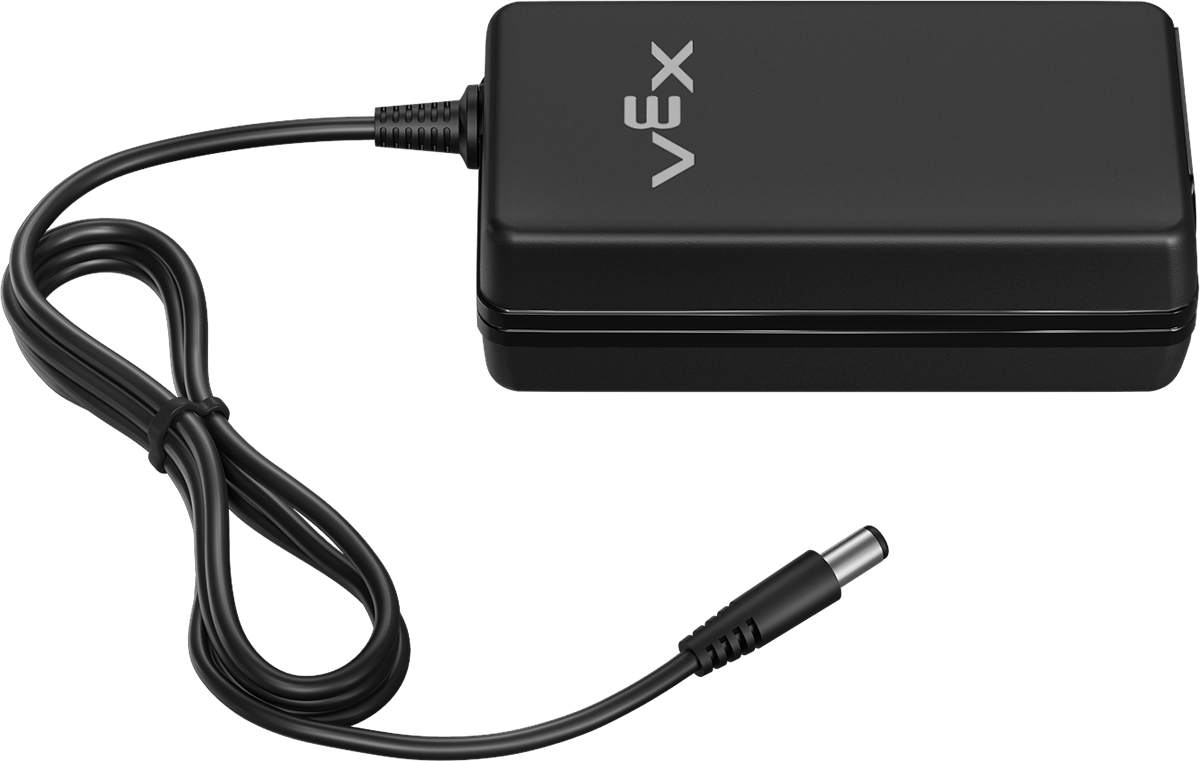

| പവർ അഡാപ്റ്റർ | 1 | 6-ആക്സിസ് ആമിന് പവർ നൽകാൻ പവർ സപ്ലൈ കേബിളിനൊപ്പം ഉപയോഗിക്കുന്നു. | ||
| പവർ സപ്ലൈ കേബിൾ - ടൈപ്പ് എ യുഎസ് | 1 | 6-ആക്സിസ് ആം പവർ ചെയ്യാൻ പവർ അഡാപ്റ്ററിനൊപ്പം ഉപയോഗിക്കുന്നു. |
കുറിപ്പ്:പവർ സപ്ലൈ കേബിളും യുഎസ്ബി കേബിളും ബോക്സിന്റെ ഒരേ ഭാഗത്ത് സ്ഥാപിച്ചിരിക്കുന്നു. |
|

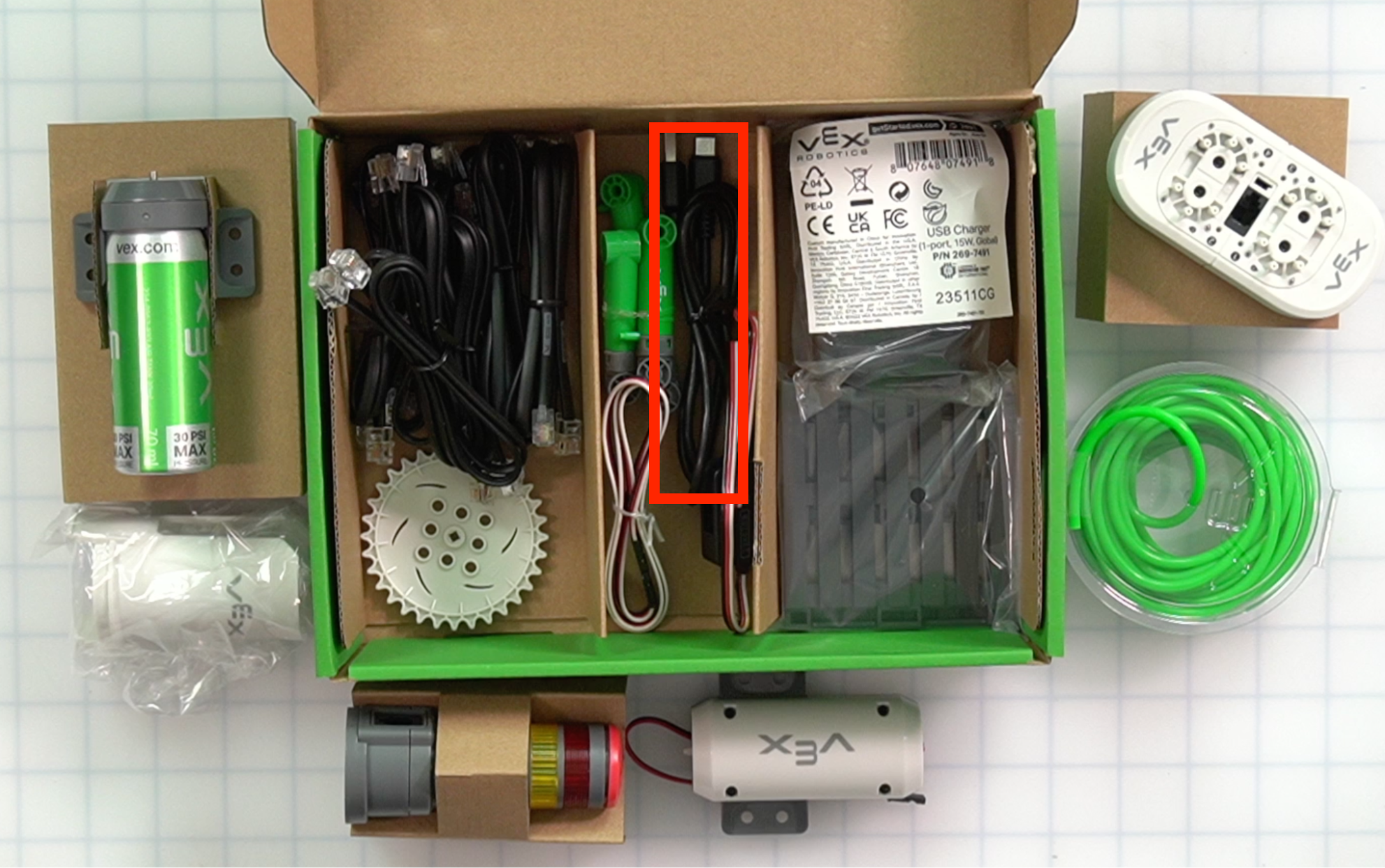

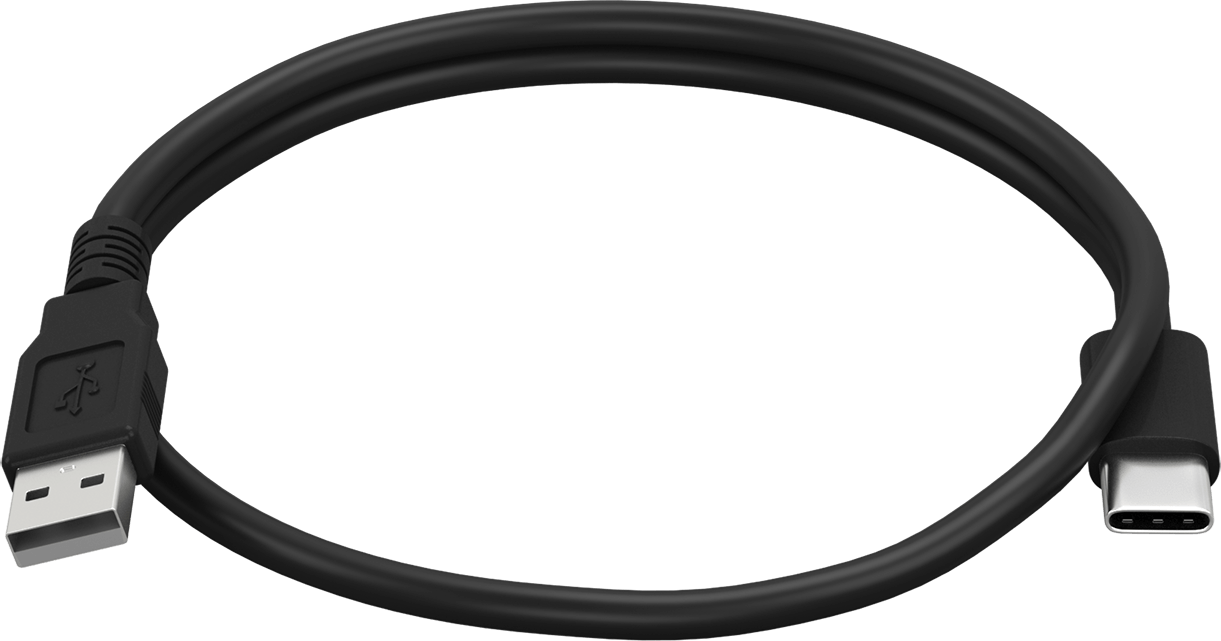

| യുഎസ്ബി കേബിൾ (എസി) 1 മി. | 1 | 6-ആക്സിസ് ആം അല്ലെങ്കിൽ റോബോട്ട് ബ്രെയിൻ ഒരു കമ്പ്യൂട്ടറുമായി ബന്ധിപ്പിക്കുന്നതിന്. ബാറ്ററി ചാർജ് ചെയ്യാനും ഉപയോഗിക്കുന്നു. |
കുറിപ്പ്:പവർ സപ്ലൈ കേബിളും യുഎസ്ബി കേബിളും ബോക്സിന്റെ ഒരേ ഭാഗത്ത് സ്ഥാപിച്ചിരിക്കുന്നു. |
|

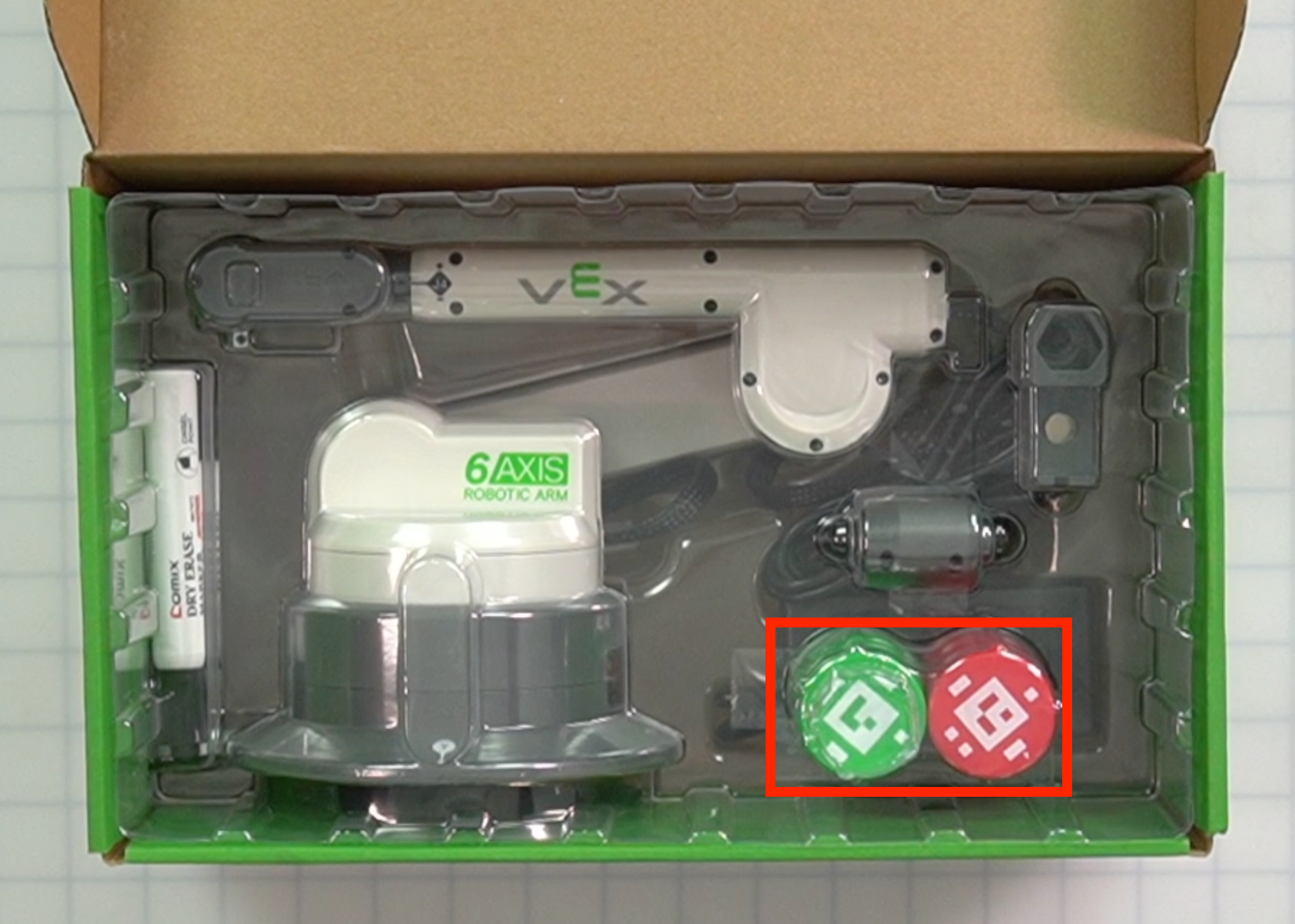

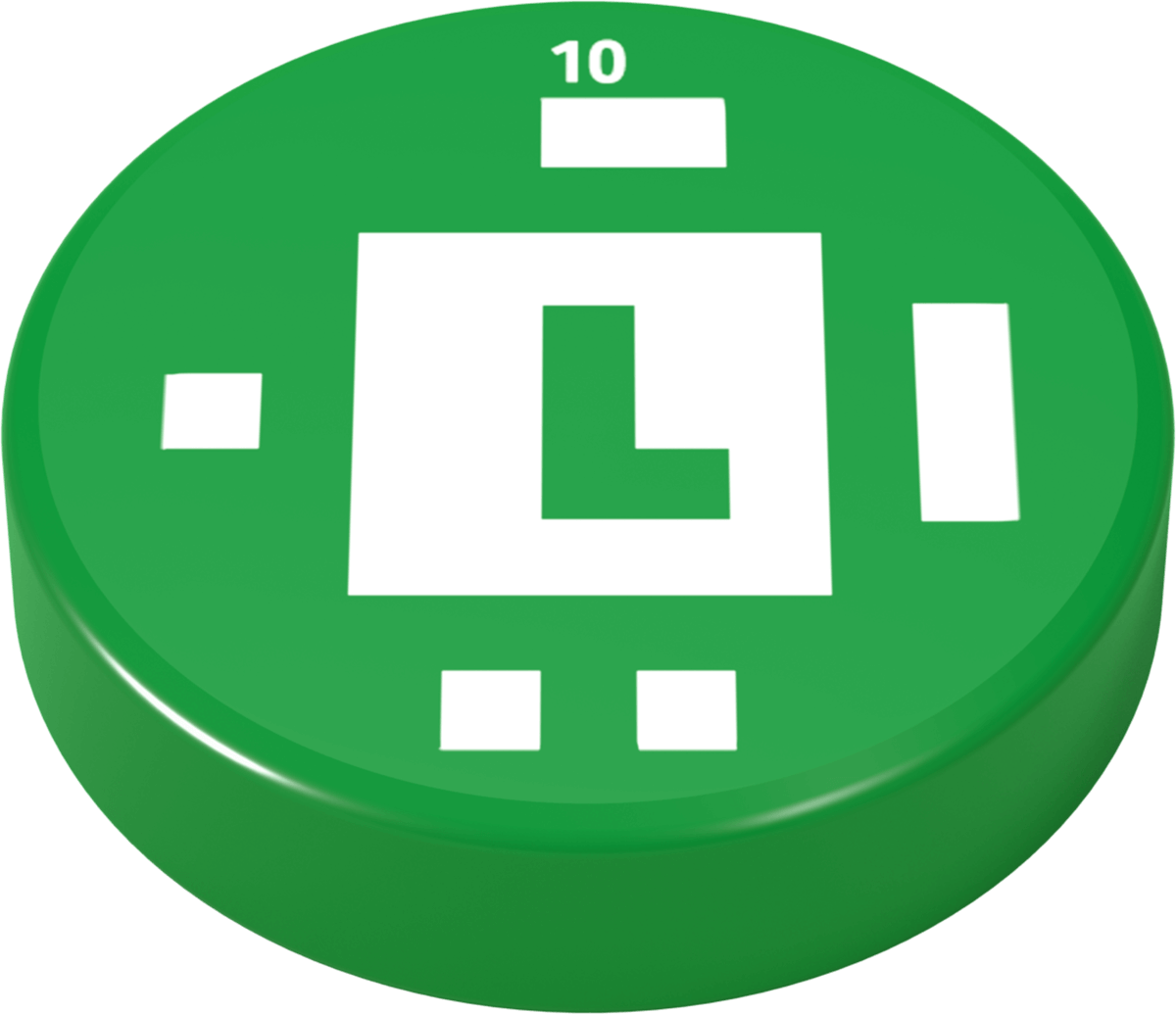

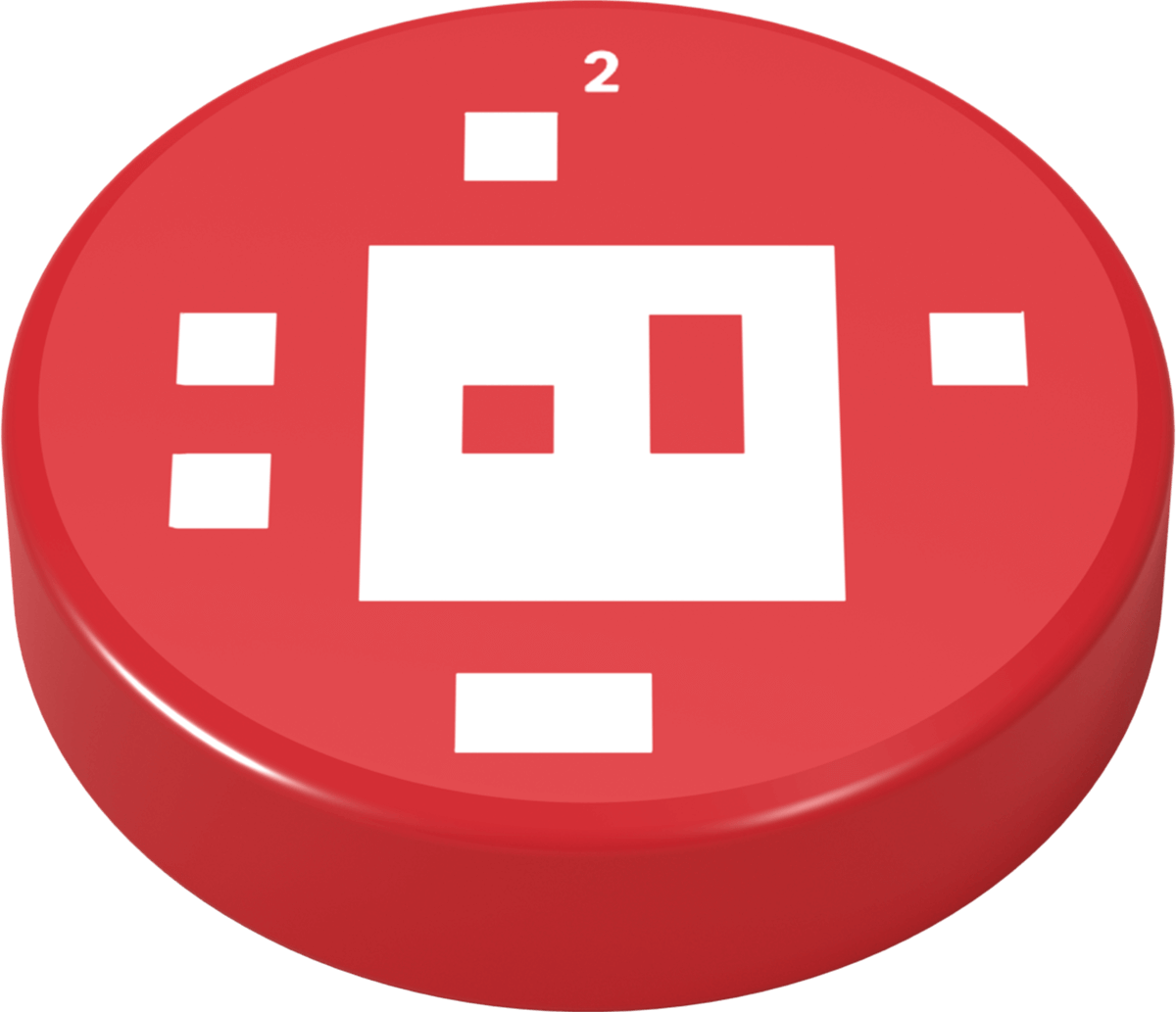

| ഡിസ്ക് |
|
5 ചുവപ്പ് 5 പച്ച |
വ്യാവസായിക റോബോട്ടിക് ക്രമീകരണത്തിൽ വസ്തുക്കളെ അനുകരിക്കുന്നതിനുള്ള പ്രവർത്തനങ്ങളിൽ ഉപയോഗിക്കുന്നു. കുറിപ്പ്: ഓരോ ഡിസ്കും വ്യത്യസ്തമായ ഒരു AprilTag കാണിക്കുന്നു. ഈ പ്രവർത്തനം ഭാവിയിലെ ഒരു അപ്‌ഡേറ്റിൽ വിശദീകരിക്കും. |
കുറിപ്പ്:ബോക്സിന്റെ മുകളിലെ പ്ലാസ്റ്റിക് ഭാഗത്താണ് ഡിസ്കുകൾ സൂക്ഷിച്ചിരിക്കുന്നത്. ഈ ഭാഗത്തിന്റെ അടിഭാഗത്തുള്ള ഇനങ്ങൾ ആക്‌സസ് ചെയ്യാൻ ഇൻസേർട്ട് നീക്കം ചെയ്യുക. |

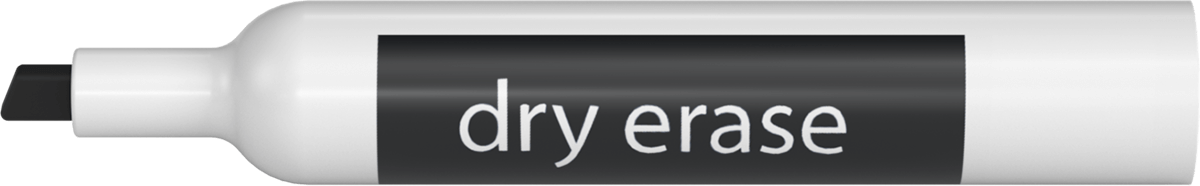

| ഡ്രൈ-ഇറേസ് മാർക്കർ | 2 | പെൻ ഹോൾഡർ ടൂളിൽ സ്ഥാപിച്ച് ഡ്രൈ-ഇറേസ് സർഫസിൽ വരയ്ക്കാൻ. |
സിസ്റ്റം ബണ്ടിൽ ബോക്സ്
| ഭാഗം | ഫോട്ടോ | അളവ് | ഉദ്ദേശ്യം | സ്ഥലം |
|---|---|---|---|---|

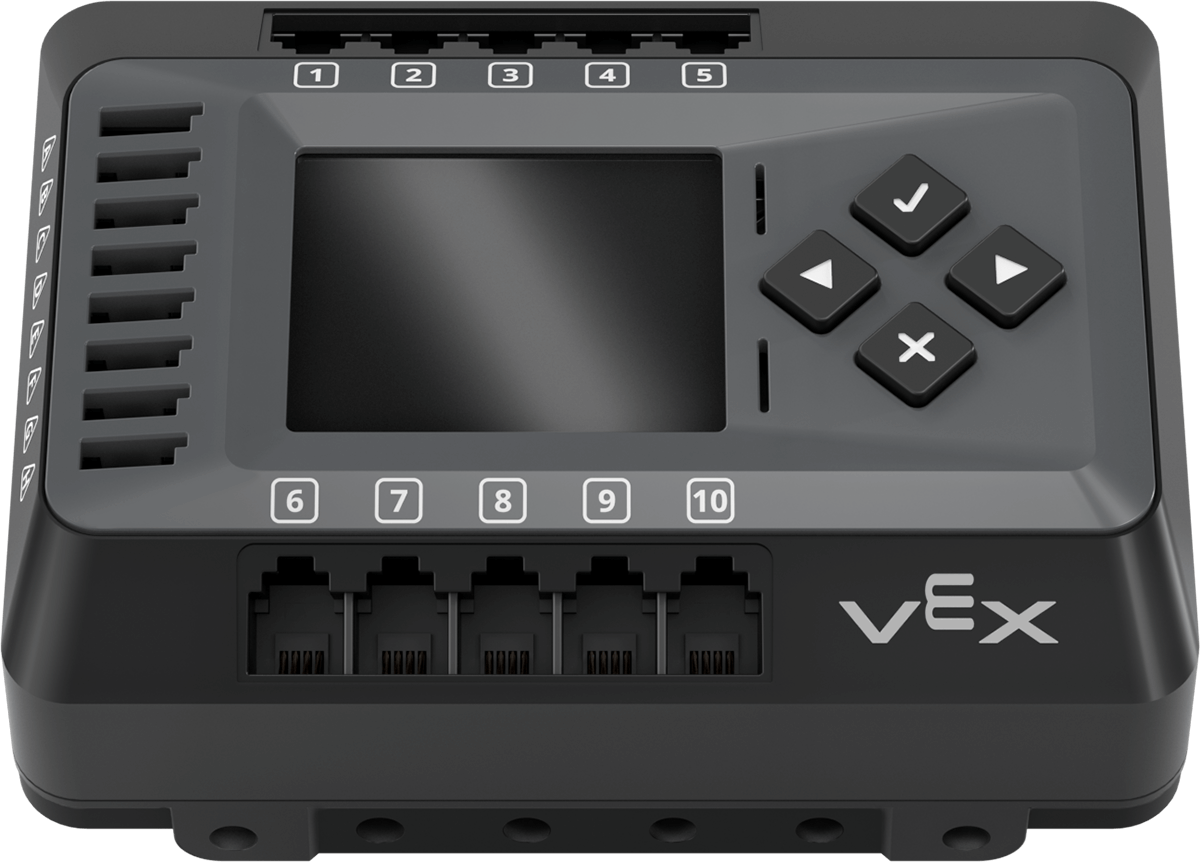

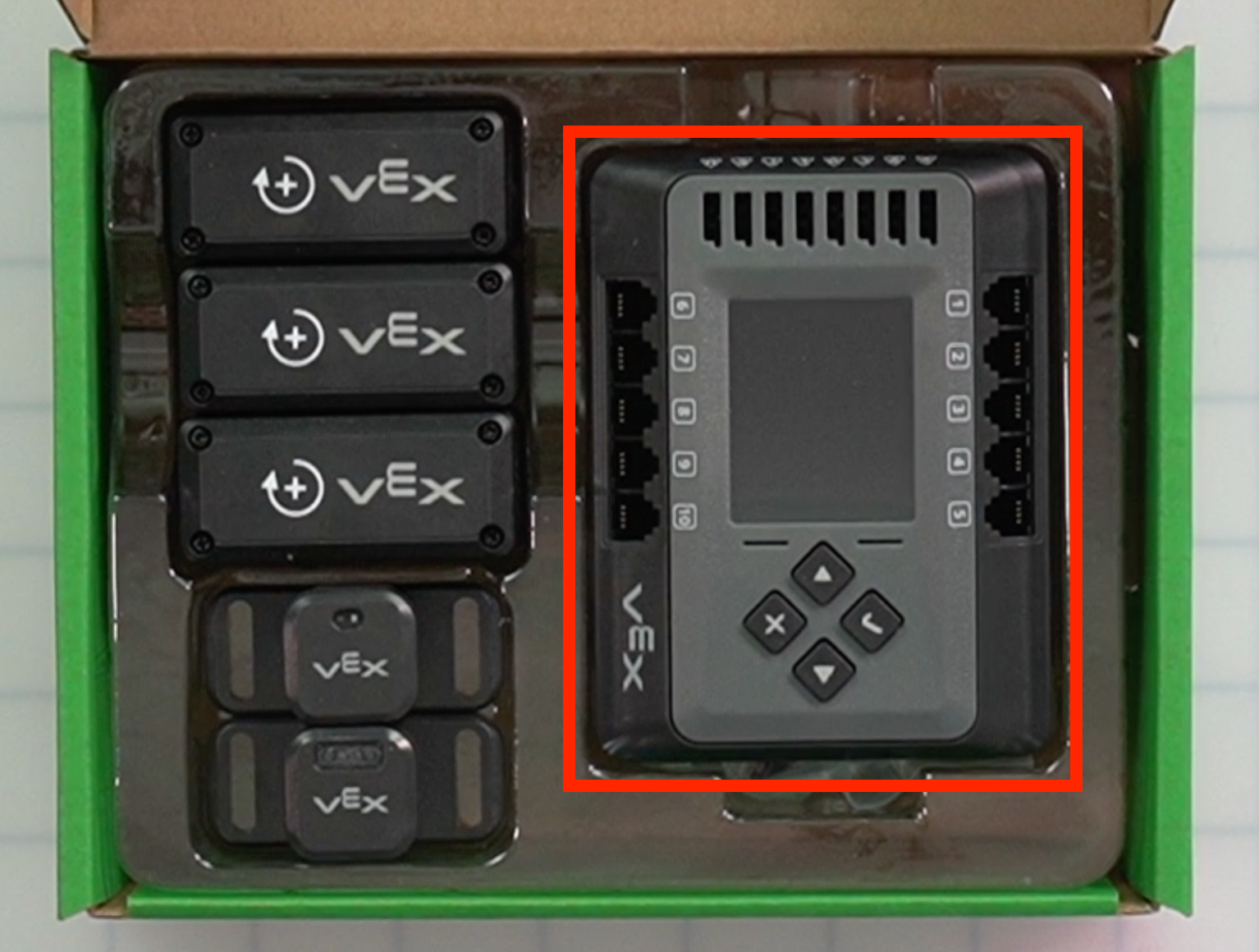

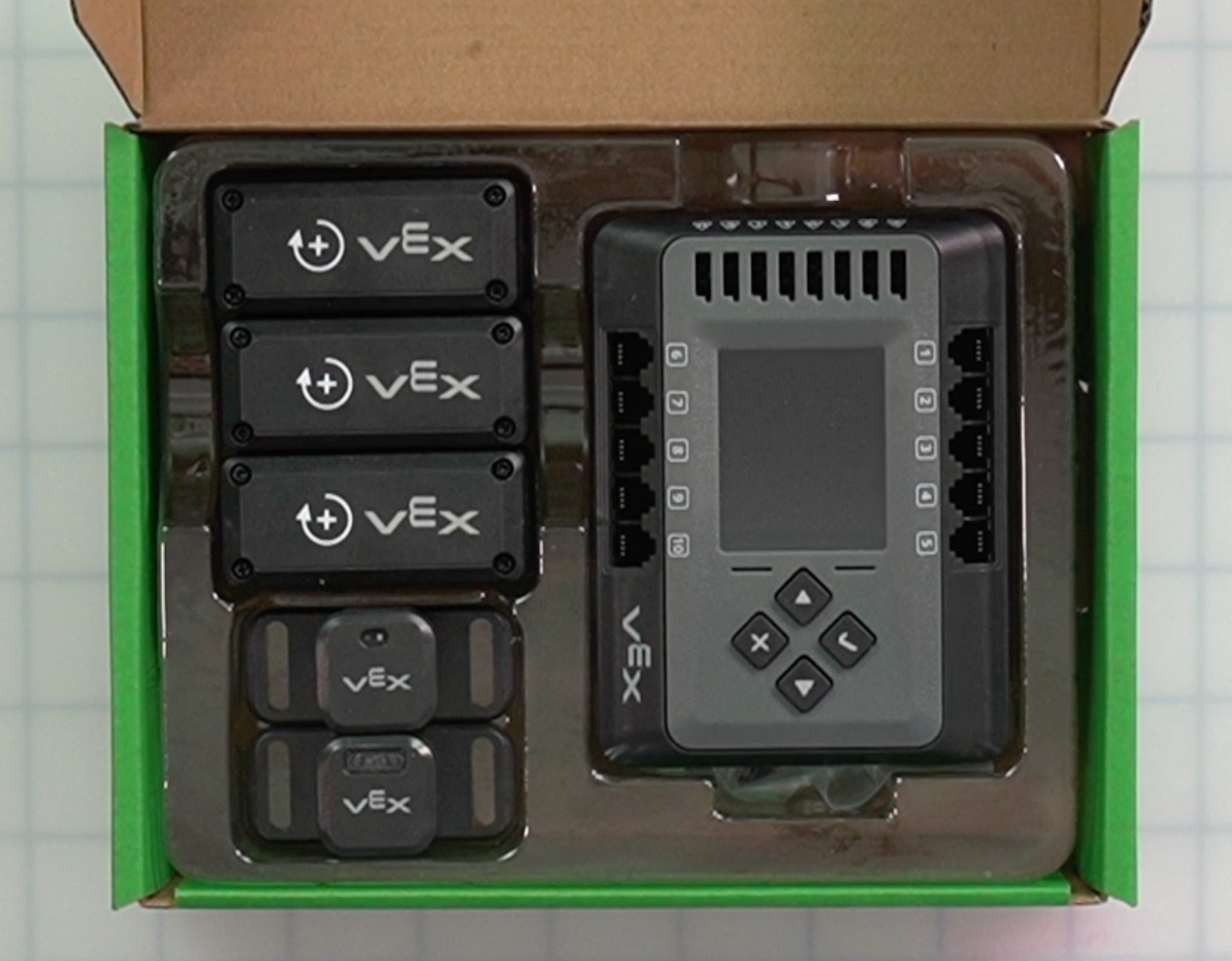

| എക്സ്പി റോബോട്ട് ബ്രെയിൻ | 1 | 6-ആക്സിസ് ആം, കൺവെയറുകൾ, സെൻസറുകൾ, ന്യൂമാറ്റിക്സ് തുടങ്ങിയ അധിക ഉപകരണങ്ങൾ കൈകാര്യം ചെയ്യുന്ന കേന്ദ്ര നിയന്ത്രണ കേന്ദ്രമായി പ്രവർത്തിക്കുന്നു. | ||
| EXP റോബോട്ട് ബാറ്ററി | 1 | റോബോട്ട് തലച്ചോറിനും ബന്ധിപ്പിച്ചിരിക്കുന്ന എല്ലാ ഉപകരണങ്ങൾക്കും പവർ നൽകാൻ ഉപയോഗിക്കുന്നു. |
കുറിപ്പ്:റോബോട്ട് തലച്ചോറിന് താഴെയാണ് ബാറ്ററി കാണപ്പെടുന്നത്. ബാറ്ററി ആക്‌സസ് ചെയ്യാൻ റോബോട്ട് ബ്രെയിൻ നീക്കം ചെയ്യുക. |
|

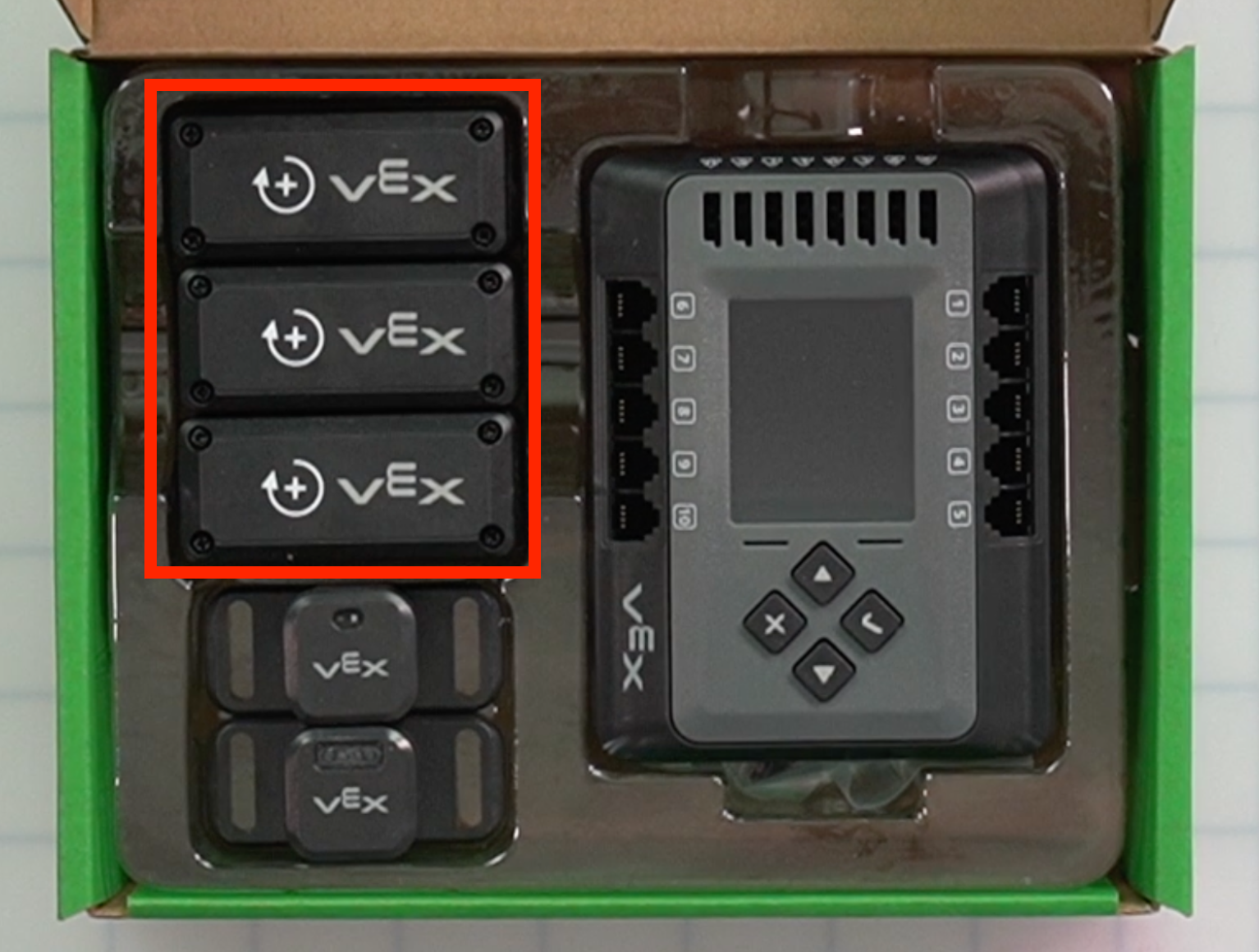

| സ്മാർട്ട് മോട്ടോർ 5.5W | 3 | ലീനിയർ, സെർപന്റൈൻ കൺവെയറുകൾ തിരിക്കുന്നതിനും ചലിപ്പിക്കുന്നതിനും ഉപയോഗിക്കുന്നു. | ||

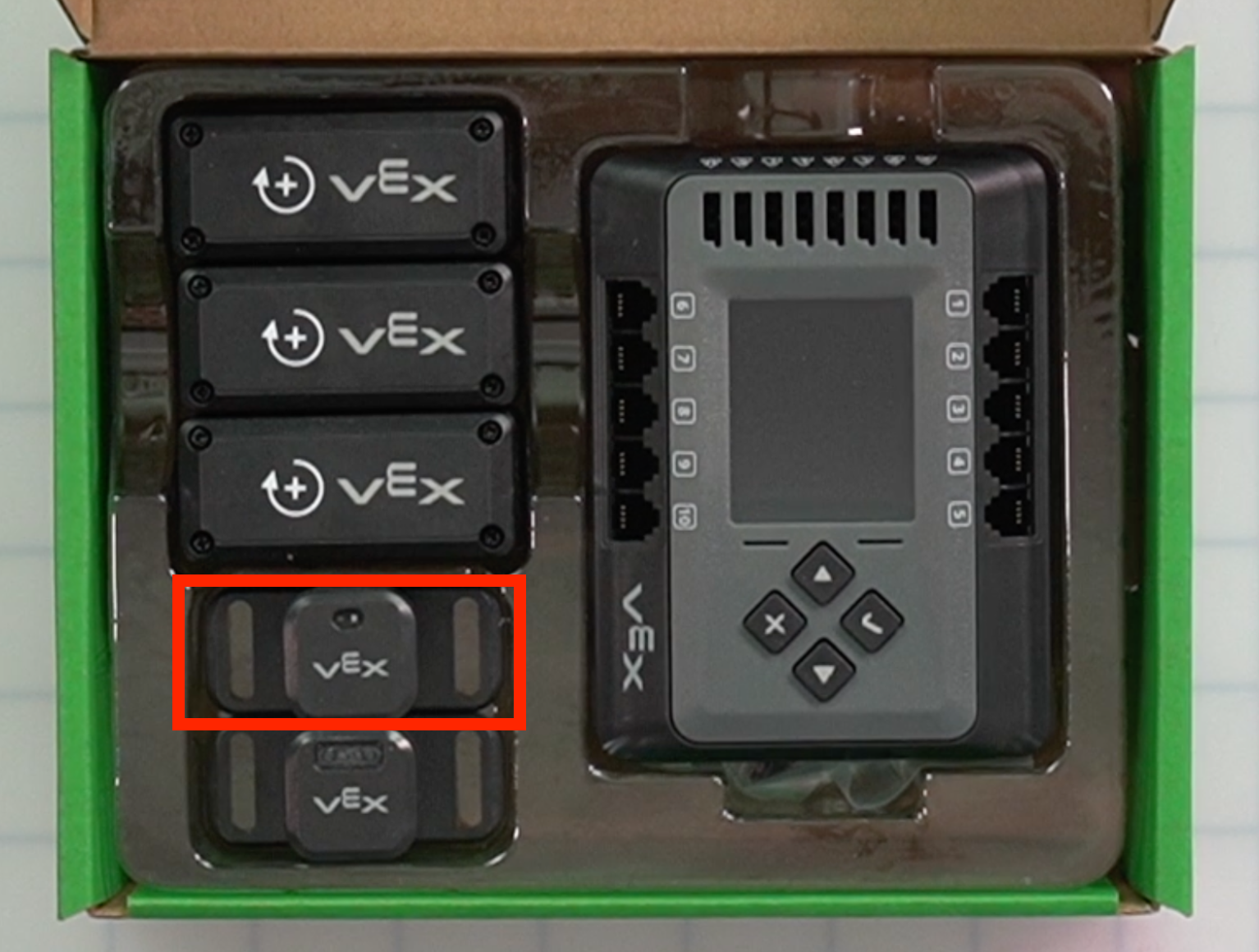

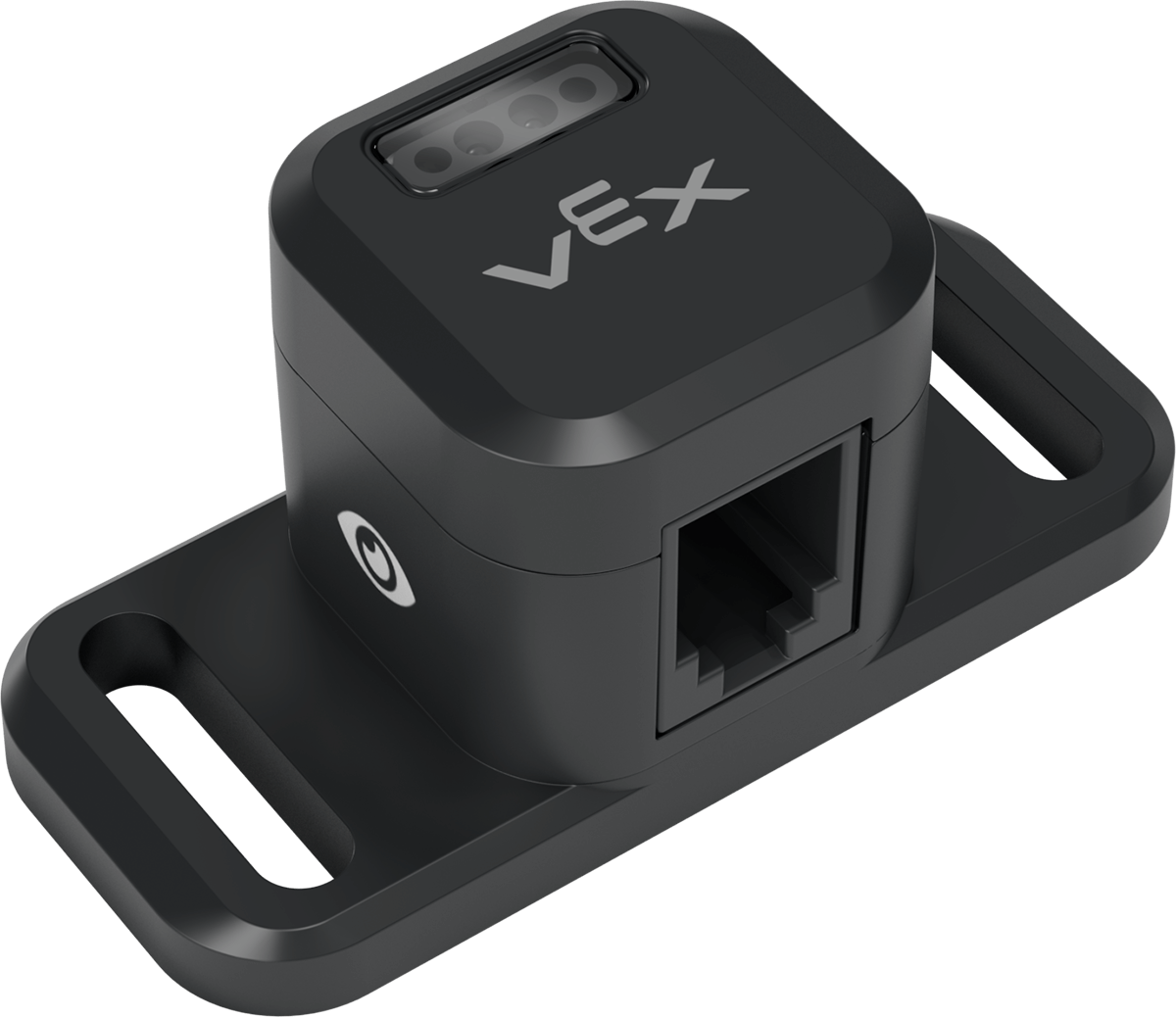

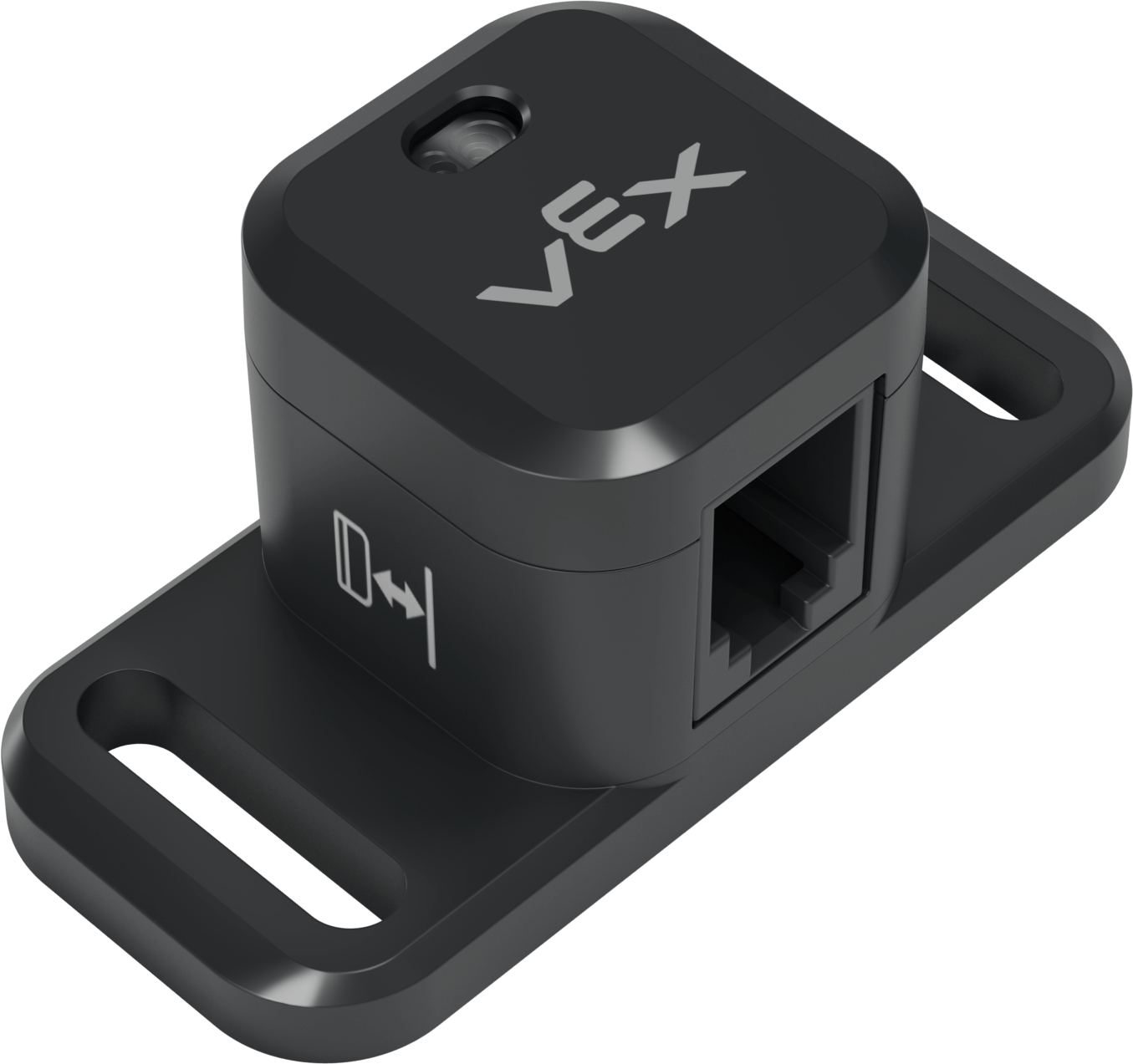

| ദൂര സെൻസർ | 1 | കൺവെയറുകളിലെ വസ്തുക്കളുടെ സാന്നിധ്യവും സ്ഥാനവും കണ്ടെത്താൻ ഉപയോഗിക്കുന്നു. | ||
| ഒപ്റ്റിക്കൽ സെൻസർ | 1 | വസ്തുക്കളുടെ നിറം, സാന്നിധ്യം, ആംബിയന്റ് ലൈറ്റ് എന്നിവ കണ്ടെത്താൻ ഉപയോഗിക്കുന്നു. |
ഘടകങ്ങൾ ബോക്സ് 1
| ഭാഗം | ഫോട്ടോ | അളവ് | ഉദ്ദേശ്യം | സ്ഥലം |
|---|---|---|---|---|
| CTE ടൈൽ | 2 | CTE വർക്ക്സെൽ കിറ്റിനൊപ്പം എല്ലാ ബിൽഡുകളുടെയും അടിസ്ഥാനമായി ഉപയോഗിക്കുന്നു. |

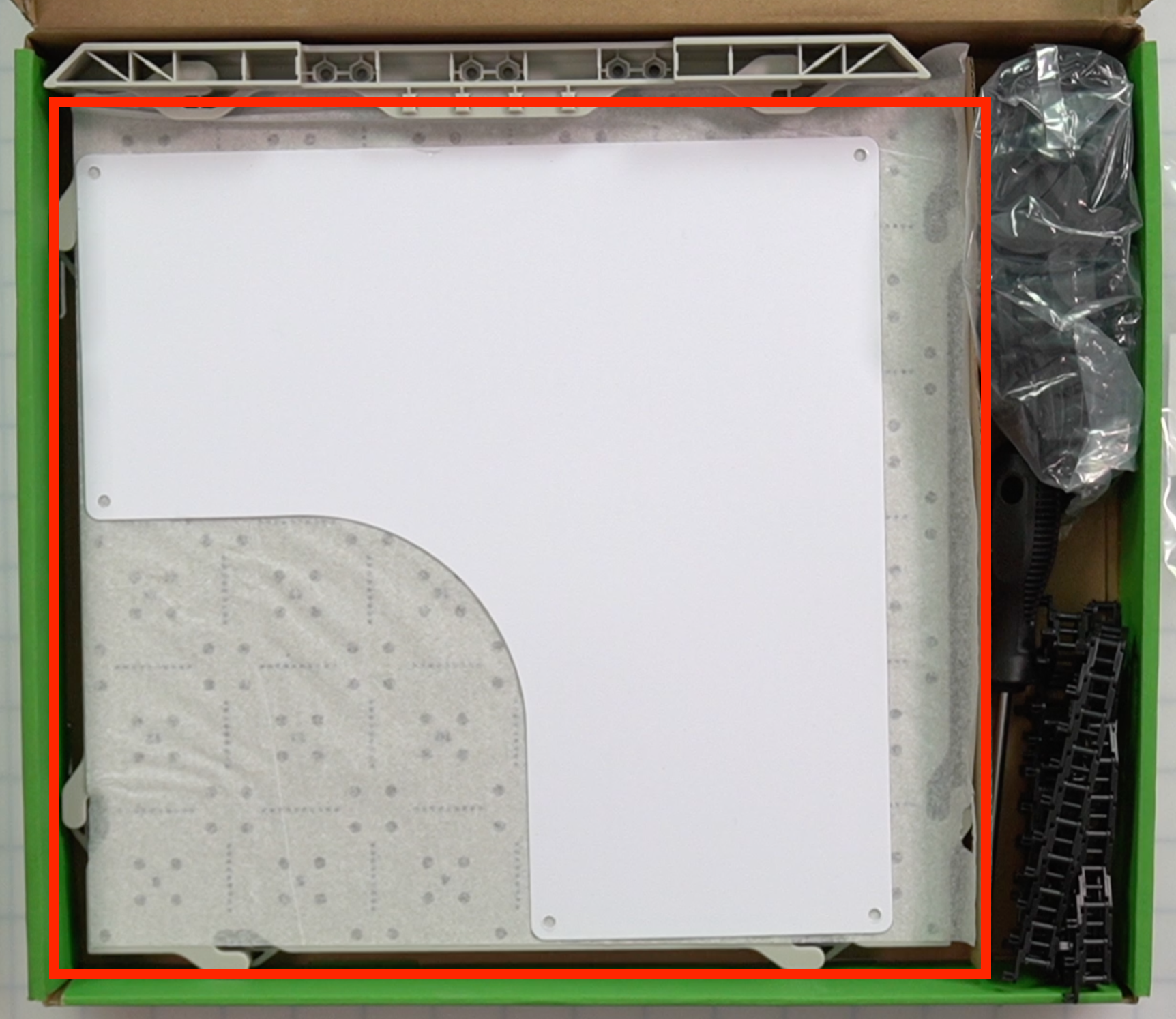

കുറിപ്പ്: ടൈൽ ഫ്രെയിമുകൾ, ഹാർഡ്‌വെയർ കേസ്, ഡ്രൈ-ഇറേസ് സർഫേസ് എന്നിവയ്ക്ക് താഴെയുള്ള ബോക്സിന്റെ അടിയിലാണ് ടൈലുകൾ കാണപ്പെടുന്നത്. |
|

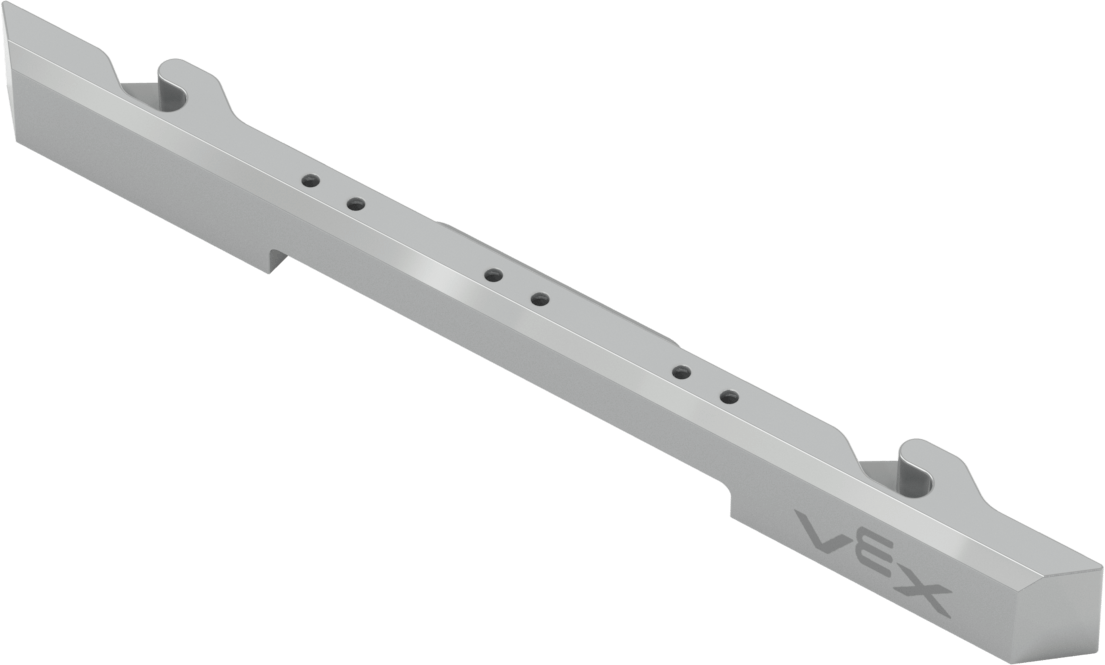

| CTE ടൈൽ ഫ്രെയിം | 6 | ടൈലുകളുടെ ചുറ്റളവിൽ ഉപയോഗിക്കുന്നു. | ||

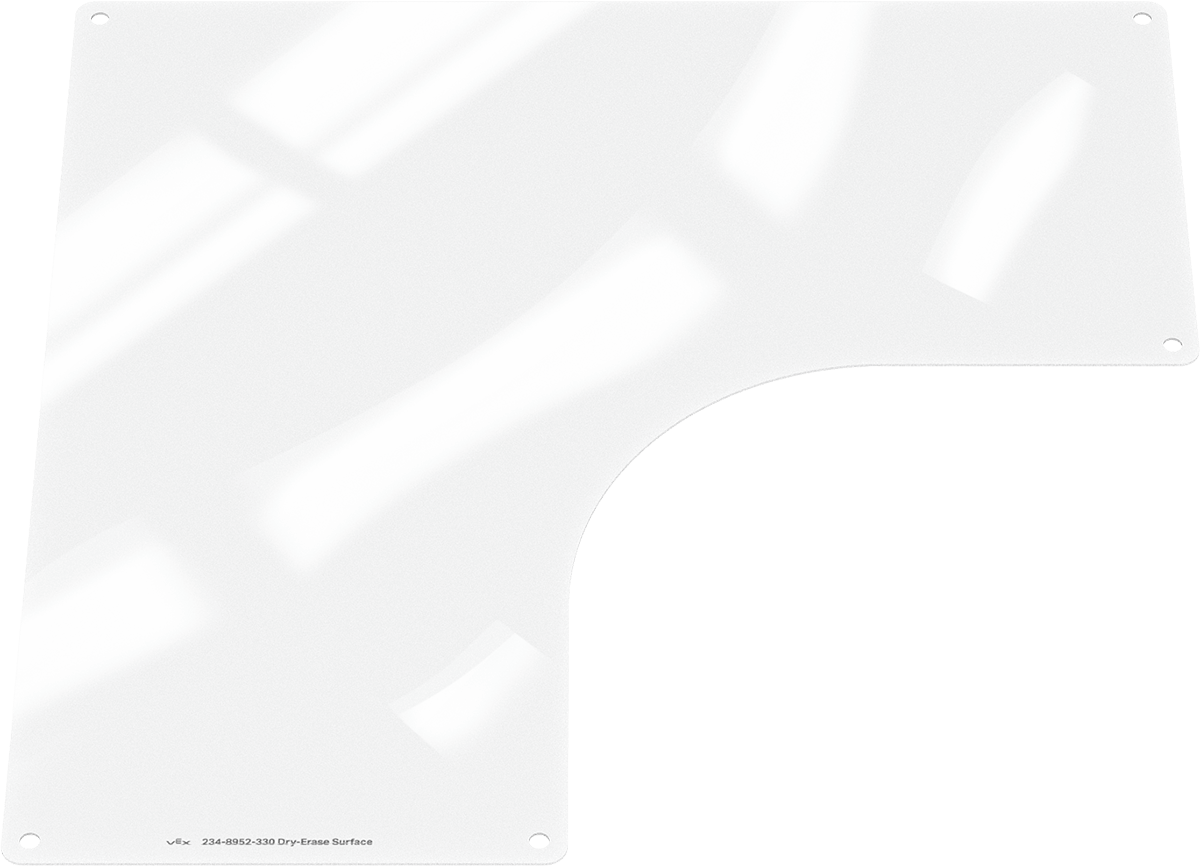

| ഡ്രൈ-ഇറേസ് സർഫസ് | 1 | ഡ്രൈ-ഇറേസ് മാർക്കർ ഉപയോഗിച്ച് വരയ്ക്കാൻ വൈറ്റ്‌ബോർഡ് പ്രതലമായി ഒരു CTE ടൈലിൽ ഘടിപ്പിച്ചിരിക്കുന്നു. |
കുറിപ്പ്: ടൈൽ ഫ്രെയിമുകൾക്കും ഹാർഡ്‌വെയർ കേസിനും താഴെയാണ് ഡ്രൈ-ഇറേസ് സർഫേസ് കാണപ്പെടുന്നത്. |
|

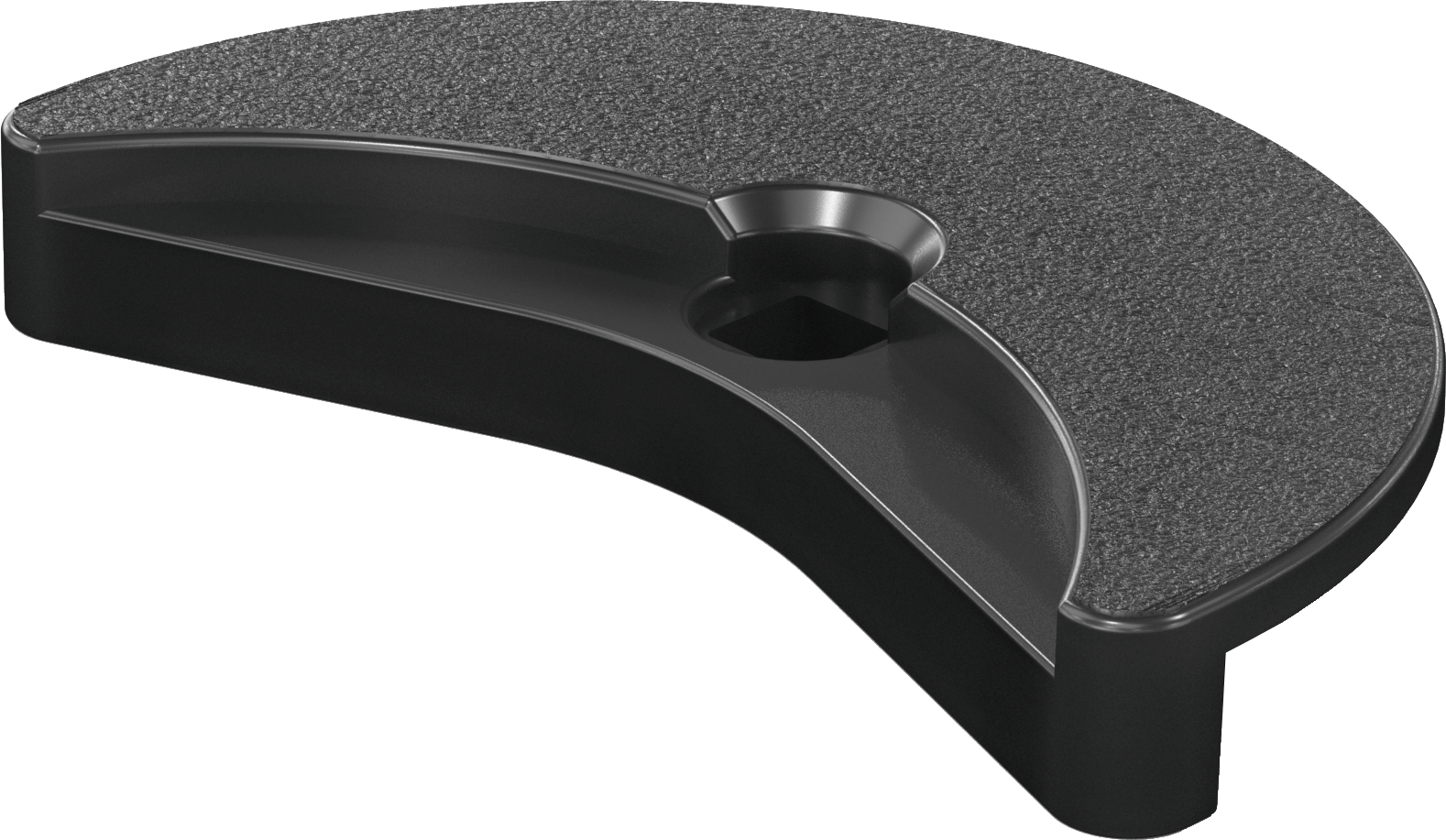

| സെർപന്റൈൻ കൺവെയർ - പ്ലാറ്റ്‌ഫോം | 80 | സെർപന്റൈൻ കൺവെയറിന്റെ മുകൾഭാഗമായി ഉപയോഗിക്കുന്നു. കൺവെയറിന്റെ പ്ലാറ്റ്‌ഫോം കഷണങ്ങൾ ചെയിനിന്റെ 80-ലിങ്ക് വിഭാഗത്തിന്റെ മുകളിലേക്ക് സ്‌നാപ്പ് ചെയ്യുന്നു (താഴെ കാണുക). |
കുറിപ്പ്:പ്ലാറ്റ്‌ഫോമുകൾ ഒരു പ്ലാസ്റ്റിക് ബാഗിലാണ് ഒരുമിച്ച് വരുന്നത്. |
|

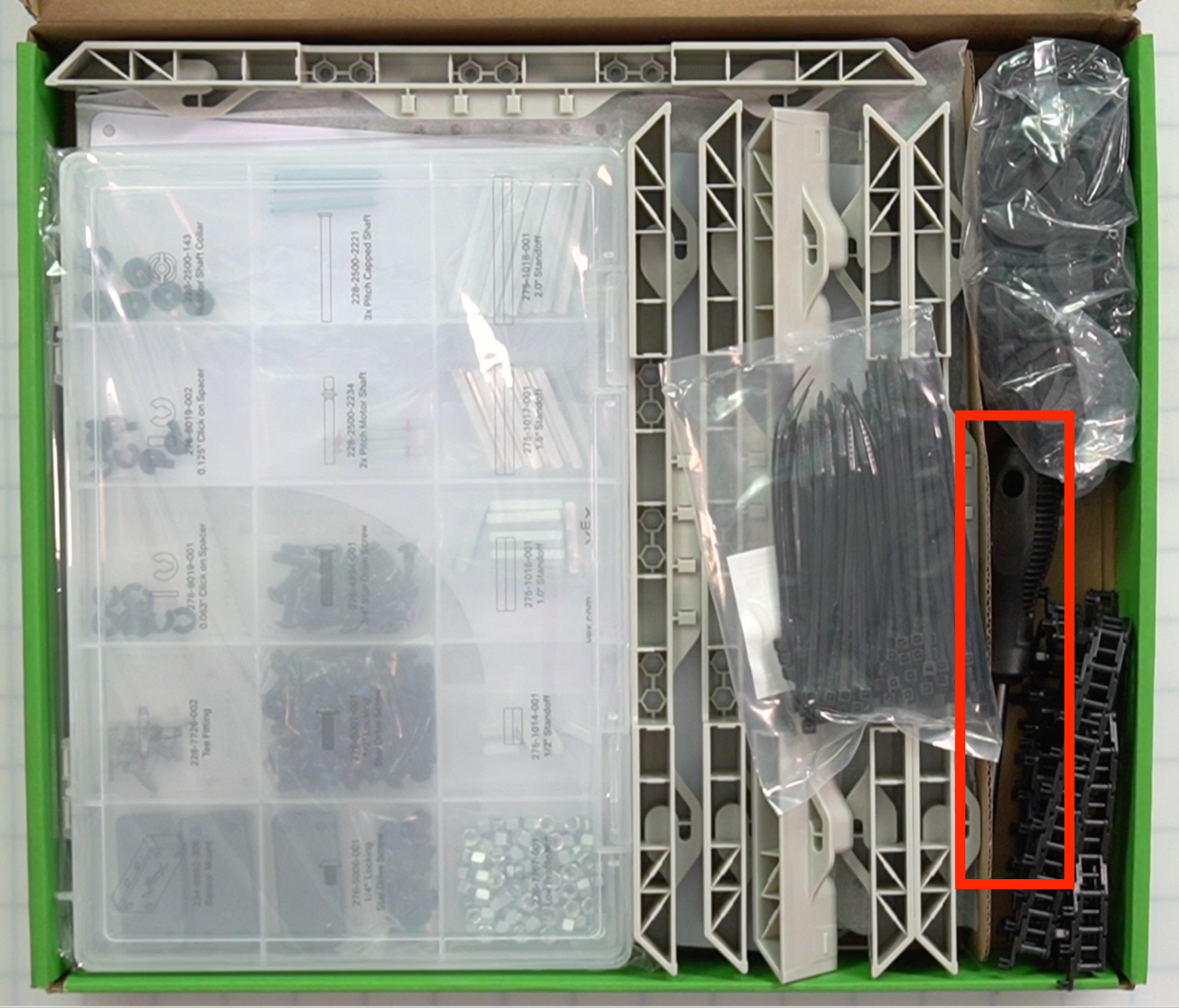

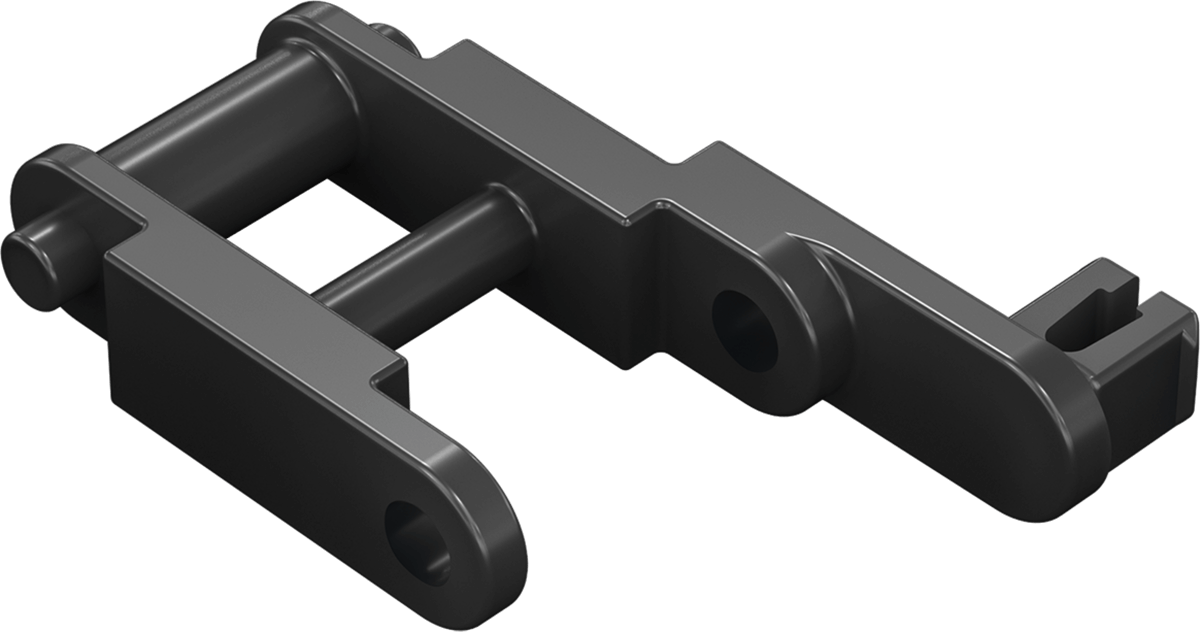

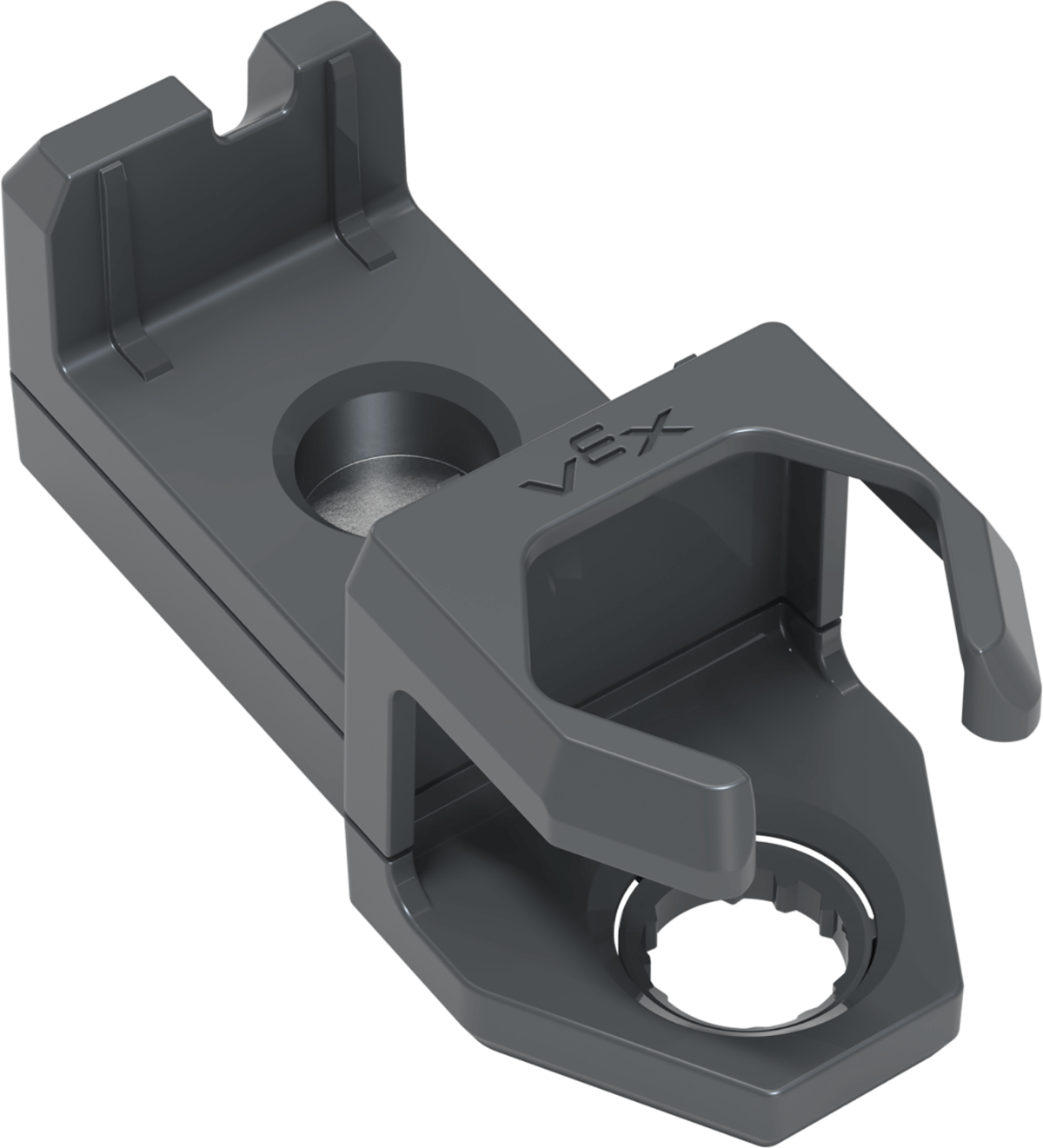

| സെർപന്റൈൻ കൺവെയർ - ചെയിൻ | 80 ലിങ്കുകളുടെ 1 അസംബ്ലി | സെർപന്റൈൻ കൺവെയറിന്റെ അടിത്തറയായി ഉപയോഗിക്കുന്നു. കൺവെയറിന്റെ പ്ലാറ്റ്‌ഫോം കഷണങ്ങൾ ചെയിനിന്റെ മുകളിലേക്ക് പതിക്കുന്നു. |
കുറിപ്പ്:ചെയിൻ 80 ലിങ്കുകളുടെ ഒരു നീളത്തിൽ മുൻകൂട്ടി കൂട്ടിച്ചേർത്തതാണ്. |
|

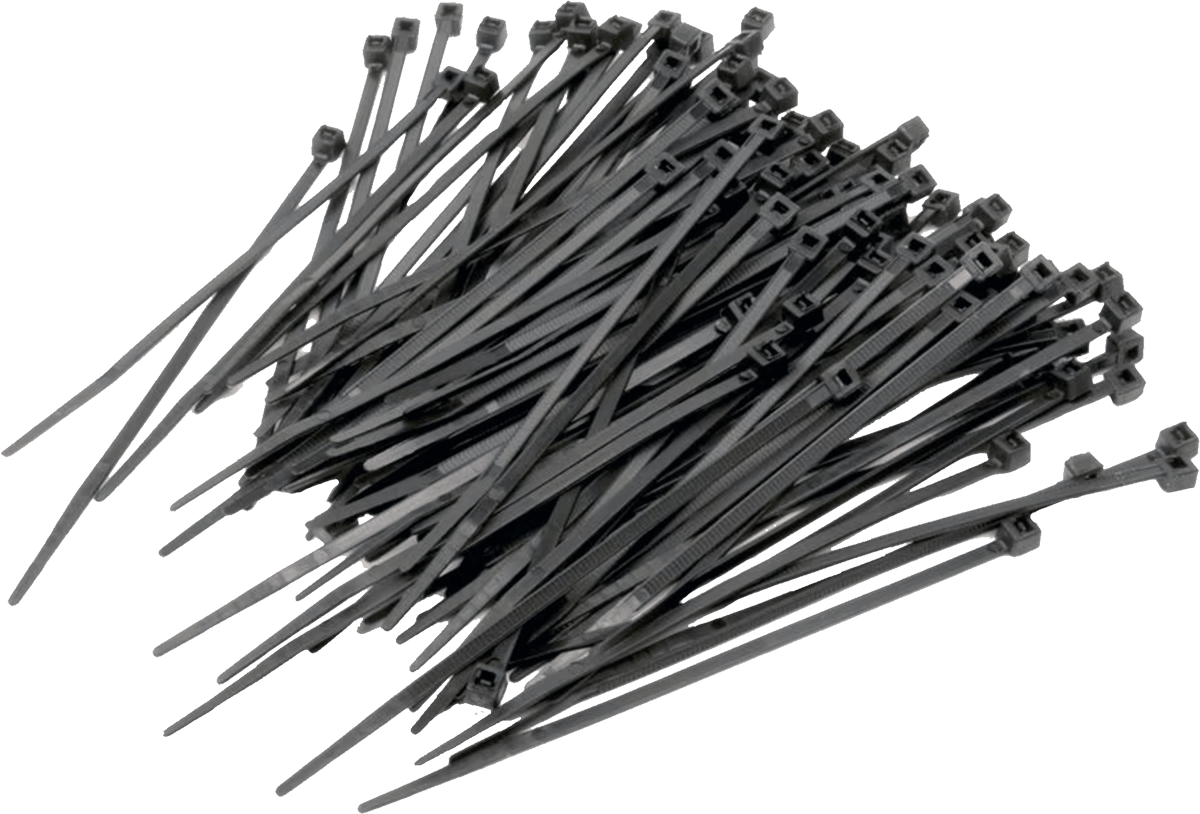

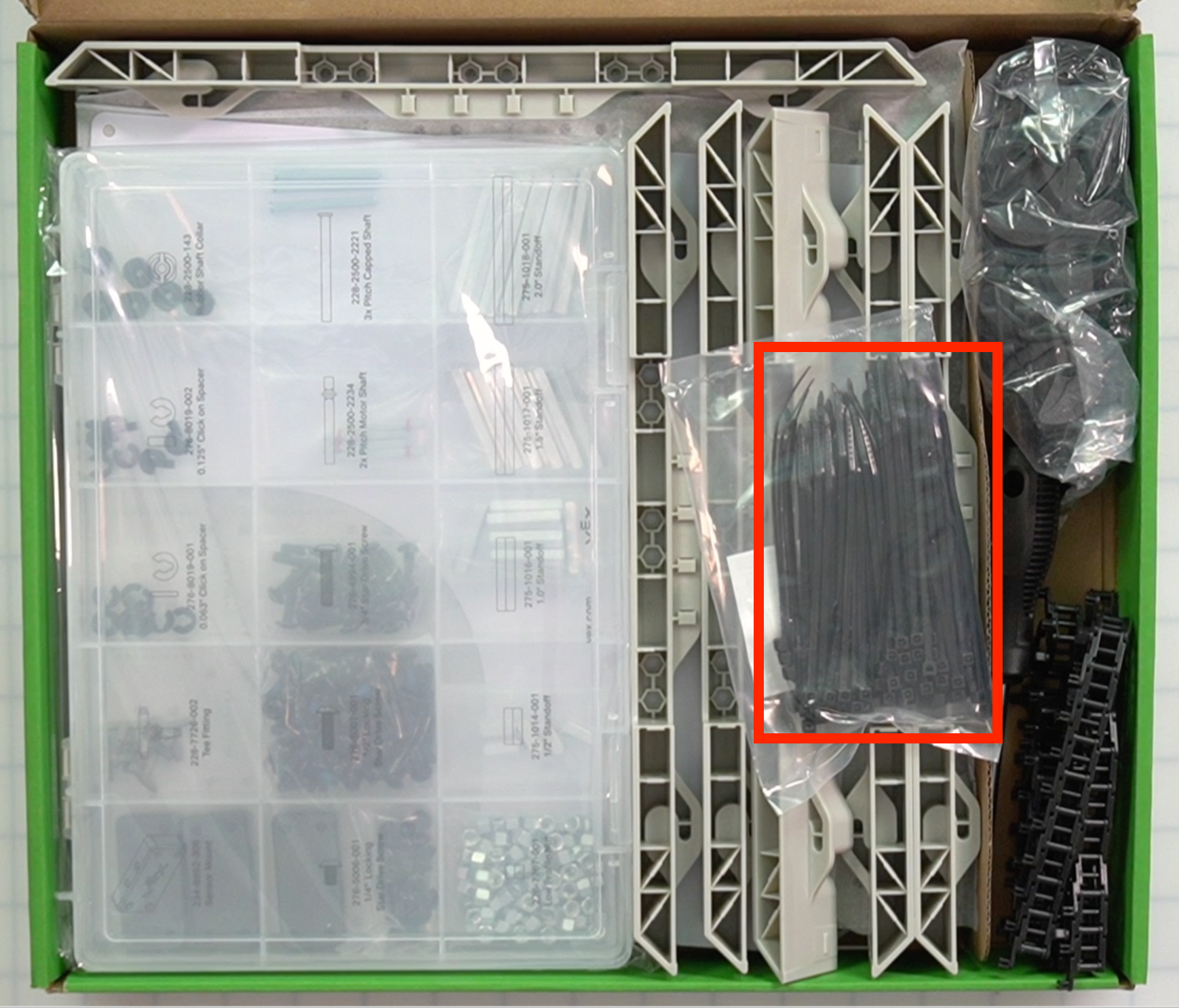

| സിപ്പ് ടൈസ്, 4" | 100 | കേബിൾ മാനേജ്മെന്റിനായി ഉപയോഗിക്കുന്നു. | ||

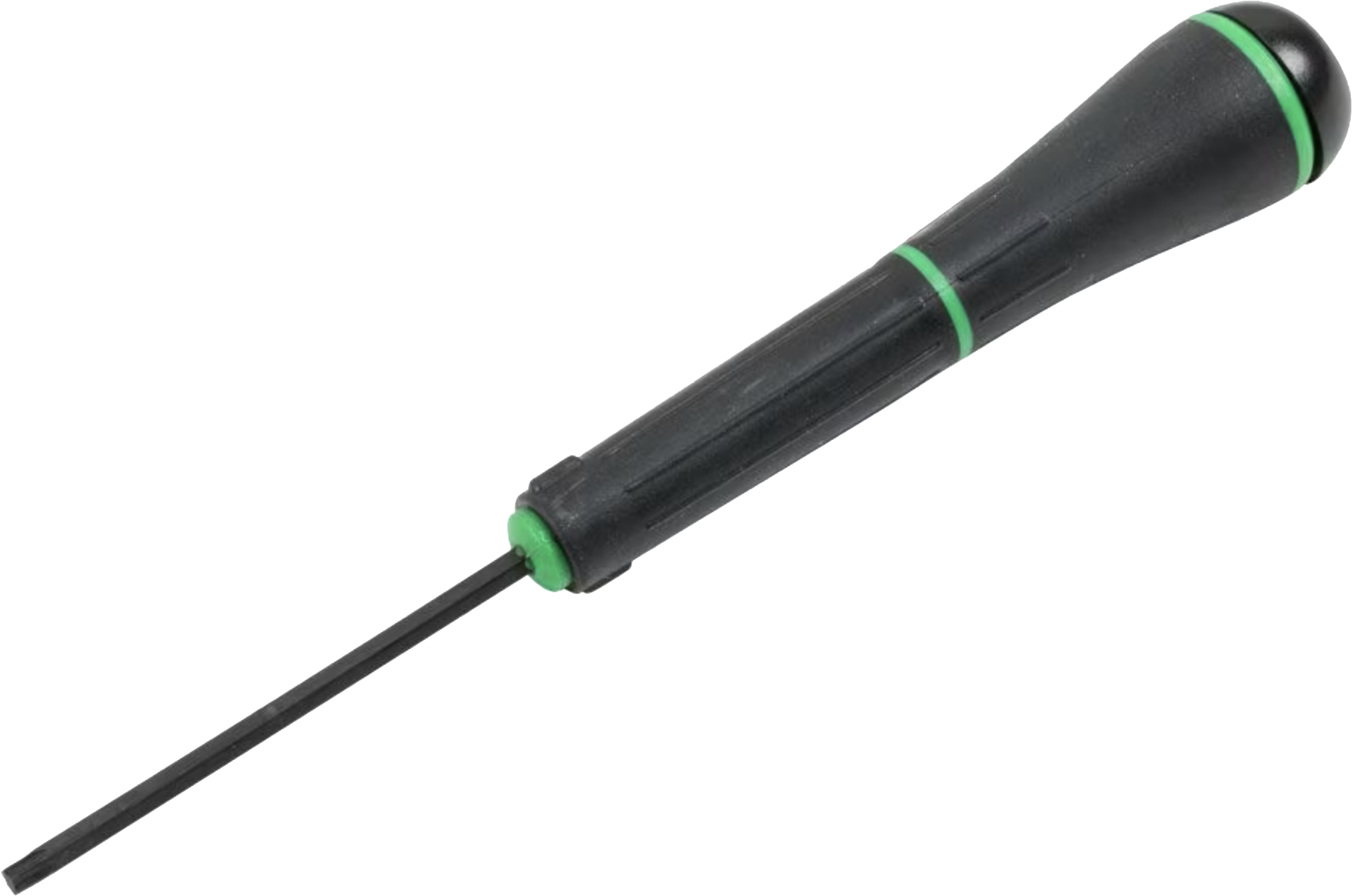

| ടി-15 സ്ക്രൂഡ്രൈവർ | 1 | ഹാർഡ്‌വെയർ കേസിൽ സ്റ്റാർ ഡ്രൈവ് സ്ക്രൂകൾക്കൊപ്പം ഉപയോഗിക്കുന്നതിനുള്ള ഒരു ഉപകരണം. | ||
| ഹാർഡ്‌വെയർ കേസ് | 1 | താഴെ തിരിച്ചറിഞ്ഞിട്ടുള്ള ഹാർഡ്‌വെയർ ഭാഗങ്ങൾ പിടിക്കാൻ ഉപയോഗിക്കുന്നു. |

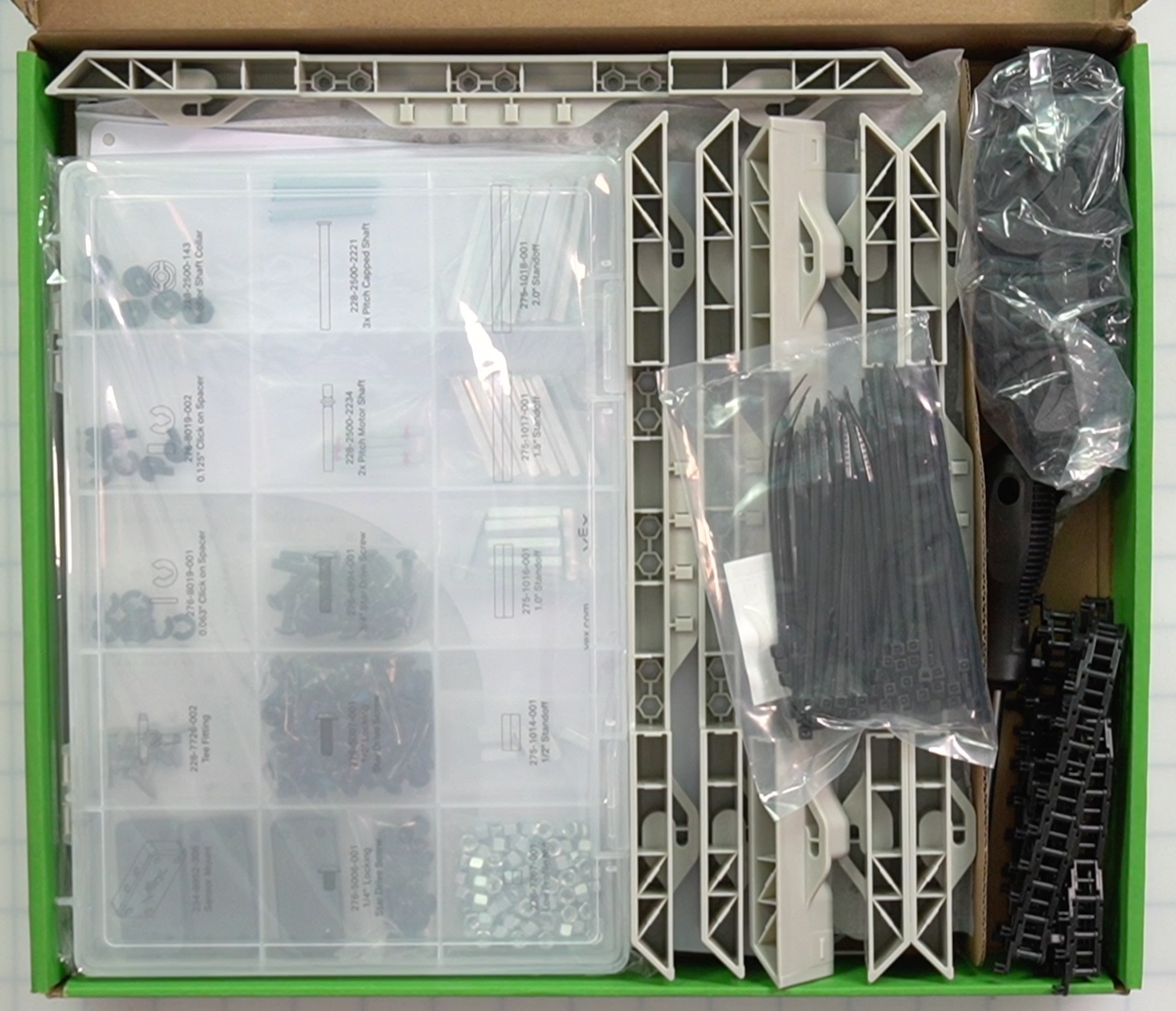

ഹാർഡ്‌വെയർ കേസ്

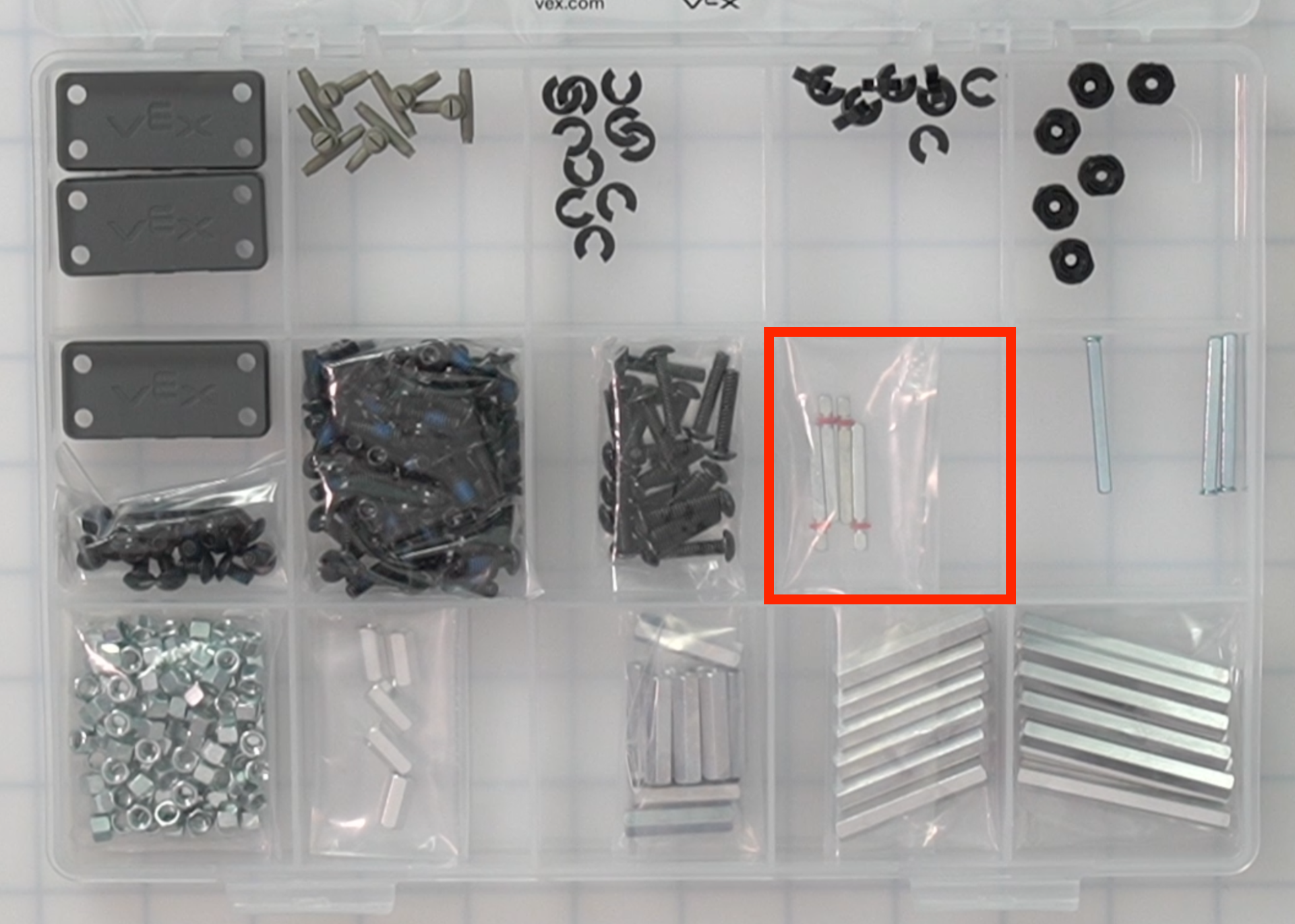

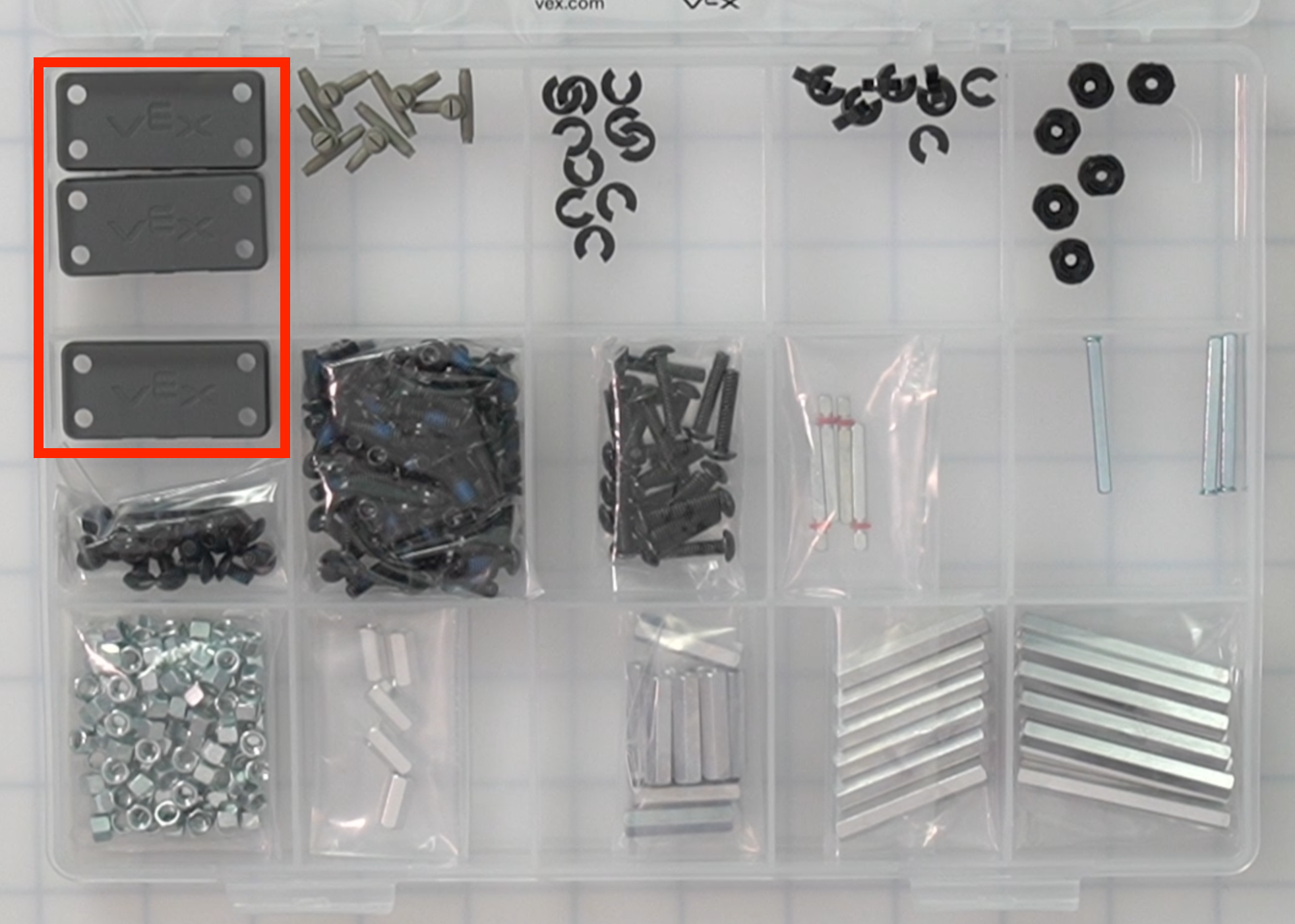

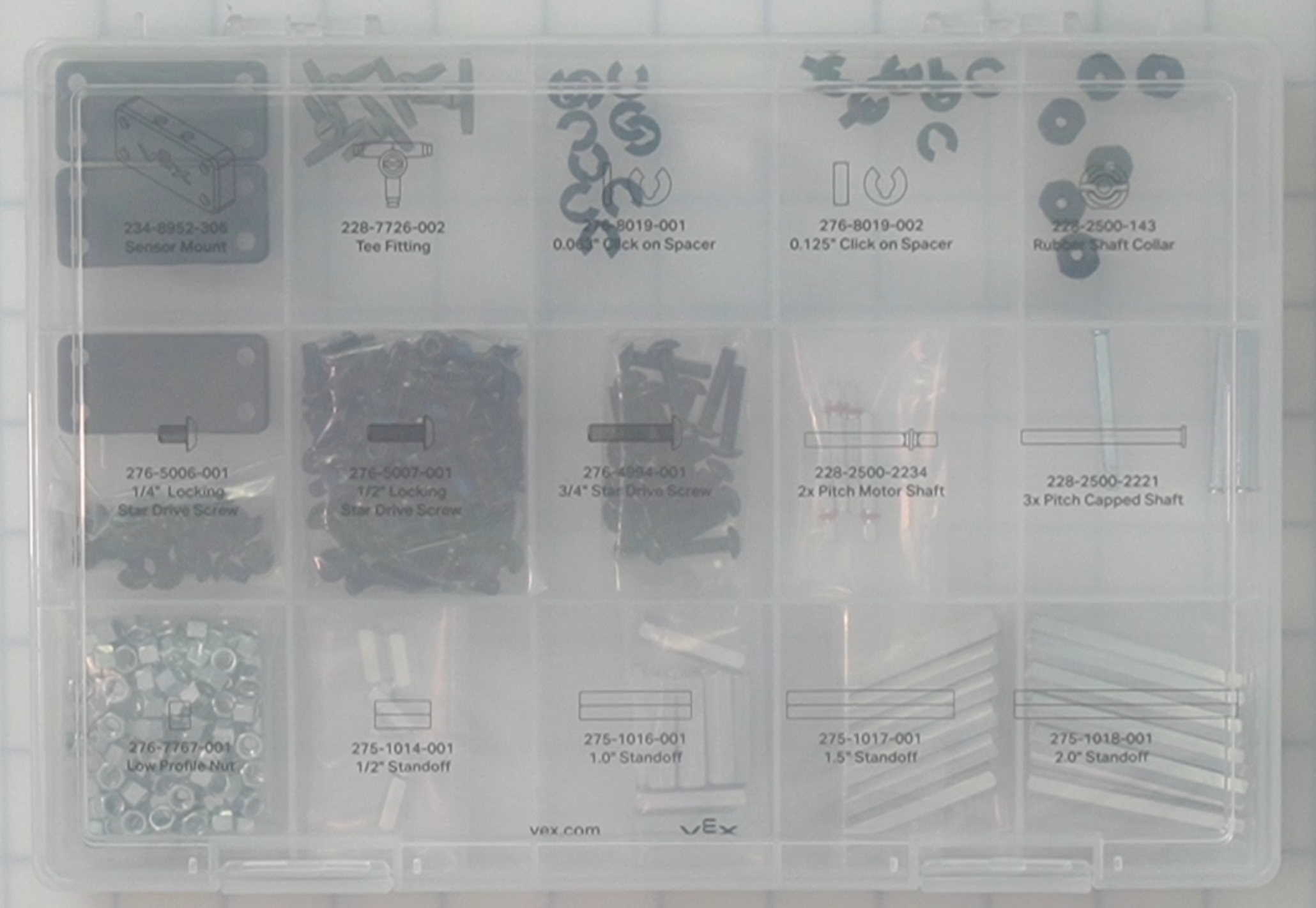

തുറന്നുകഴിഞ്ഞാൽ, പാർട്ട് ലേബലുകളുള്ള ഇൻസേർട്ട് നീക്കം ചെയ്ത് ഉള്ളിലെ ഡിവൈഡറുകളിലേക്ക് പ്രവേശിക്കാം. താഴെയുള്ള ചിത്രങ്ങൾ, ലേബലുകൾ മാറ്റിവെച്ച് കേസ് തുറന്നതായി കാണിക്കും.
| ഭാഗം | ഫോട്ടോ | അളവ് | ഉദ്ദേശ്യം | ഹാർഡ്‌വെയർ കേസിൽ സ്ഥാനം |
|---|---|---|---|---|

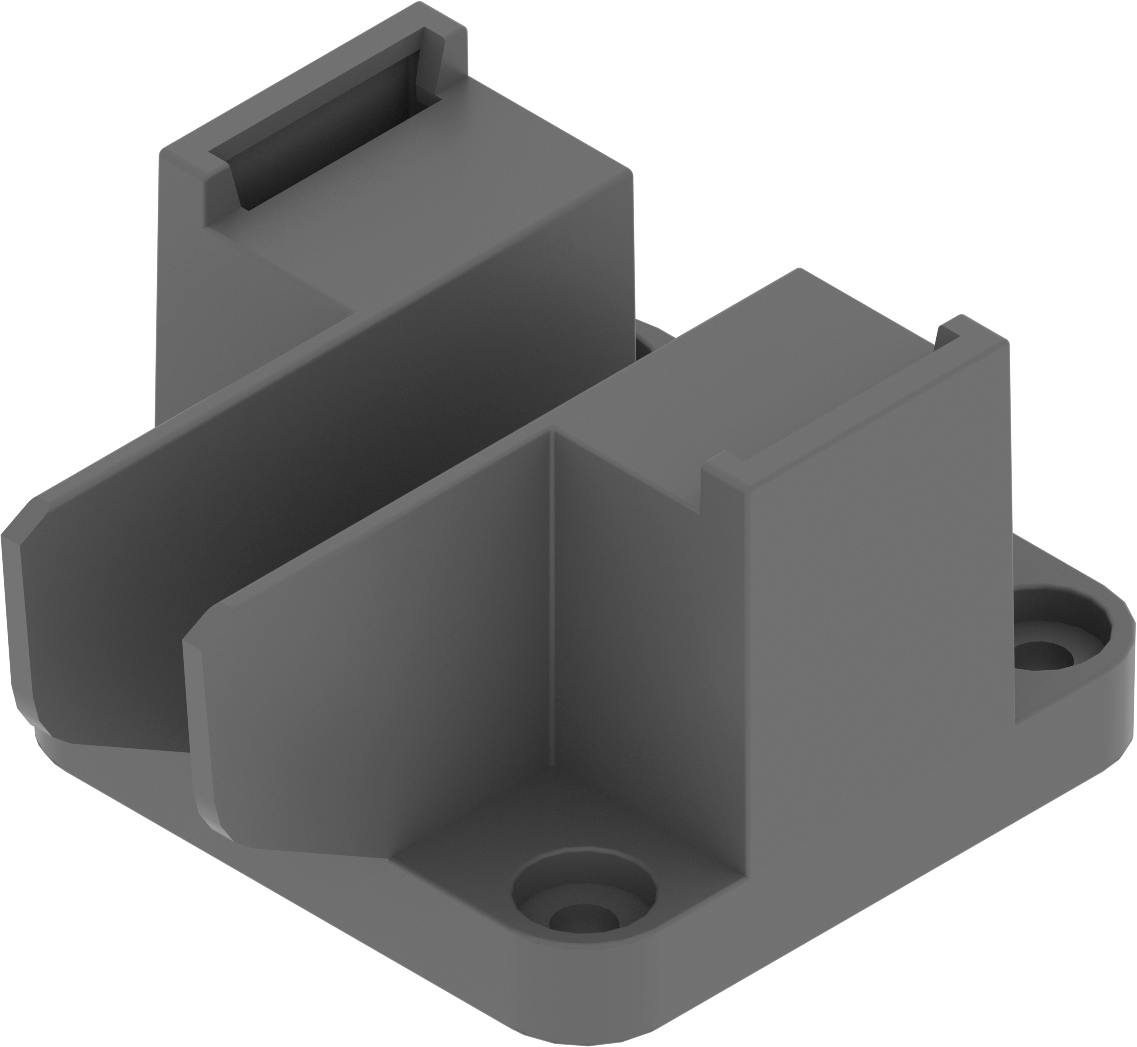

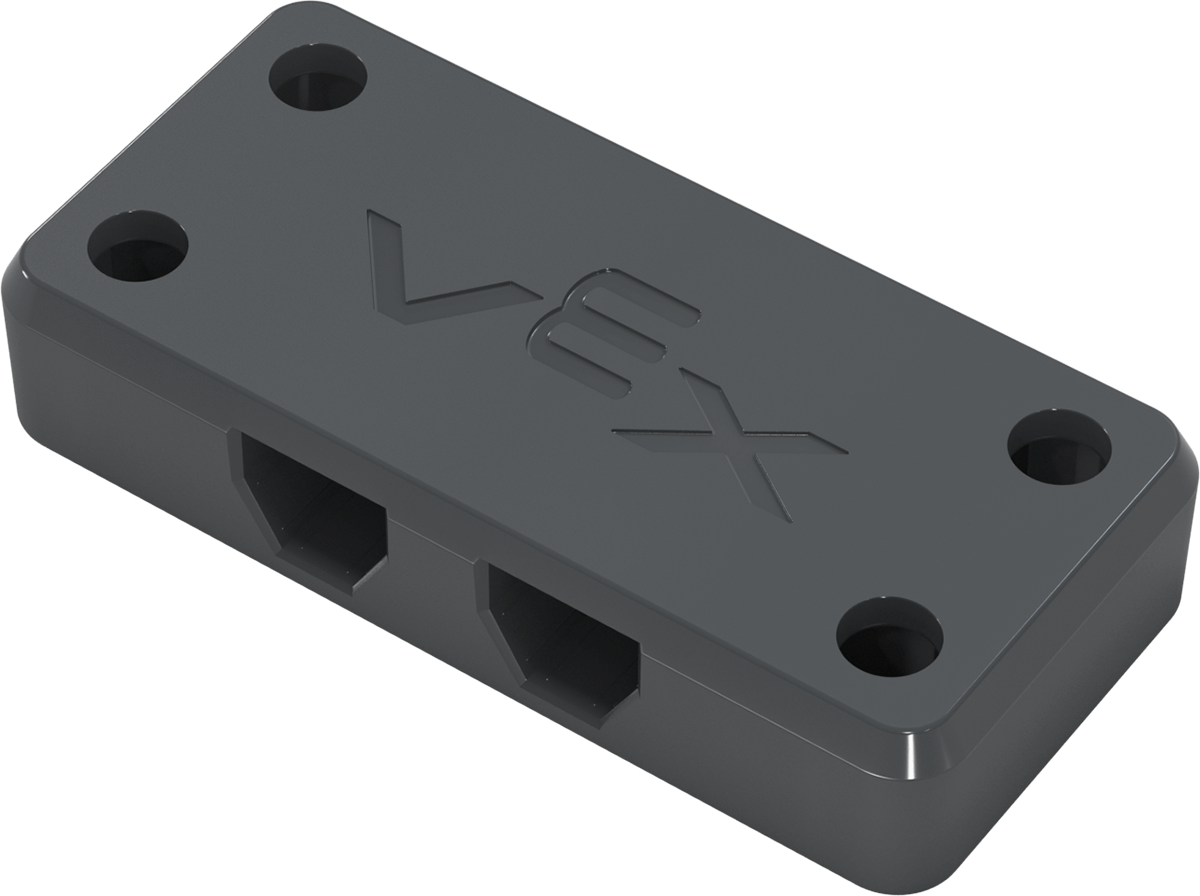

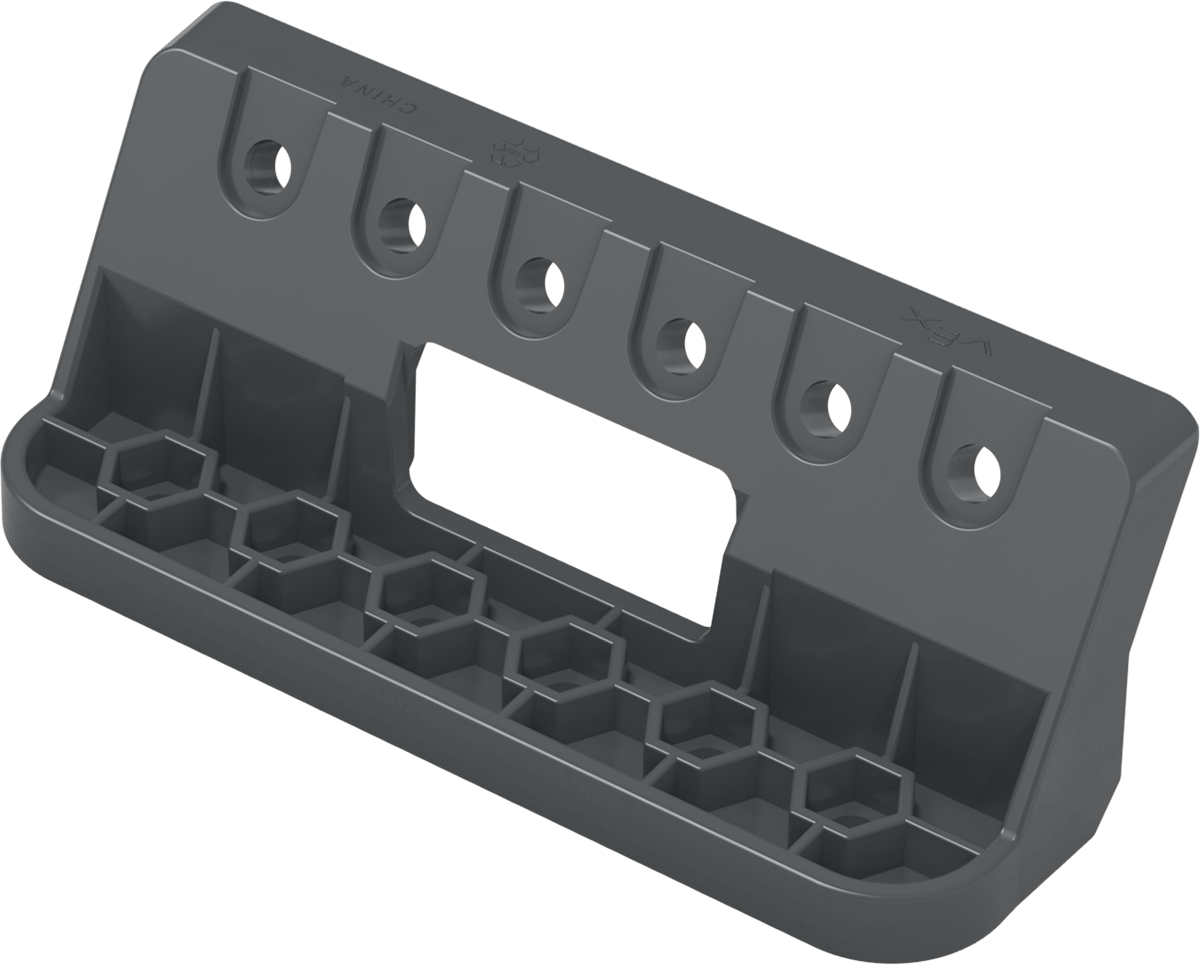

| സെൻസർ മൗണ്ട് | 3 | CTE വർക്ക്സെൽ ബിൽഡുകളിൽ സെൻസറുകൾ സ്ഥാപിക്കുന്നതിന്. | ||
| ടീ ഫിറ്റിംഗ് | 5 | ന്യൂമാറ്റിക്സുമായി ജംഗ്ഷനുകൾ സൃഷ്ടിക്കാൻ ഉപയോഗിക്കുന്നു. | ||
| 0.063 ഇഞ്ച് ക്ലിക്ക്-ഓൺ സ്‌പെയ്‌സർ | 10 | ഘർഷണം കുറയ്ക്കുന്നതിന് നിശ്ചല ഘടകത്തിനും ഭ്രമണം ചെയ്യുന്ന ഘടകത്തിനും ഇടയിൽ ഉപയോഗിക്കുന്നു. | ||
| 0.125 ഇഞ്ച് ക്ലിക്ക്-ഓൺ സ്‌പെയ്‌സർ | 10 | ഘർഷണം കുറയ്ക്കുന്നതിന് നിശ്ചല ഘടകത്തിനും ഭ്രമണം ചെയ്യുന്ന ഘടകത്തിനും ഇടയിൽ ഉപയോഗിക്കുന്നു. | ||

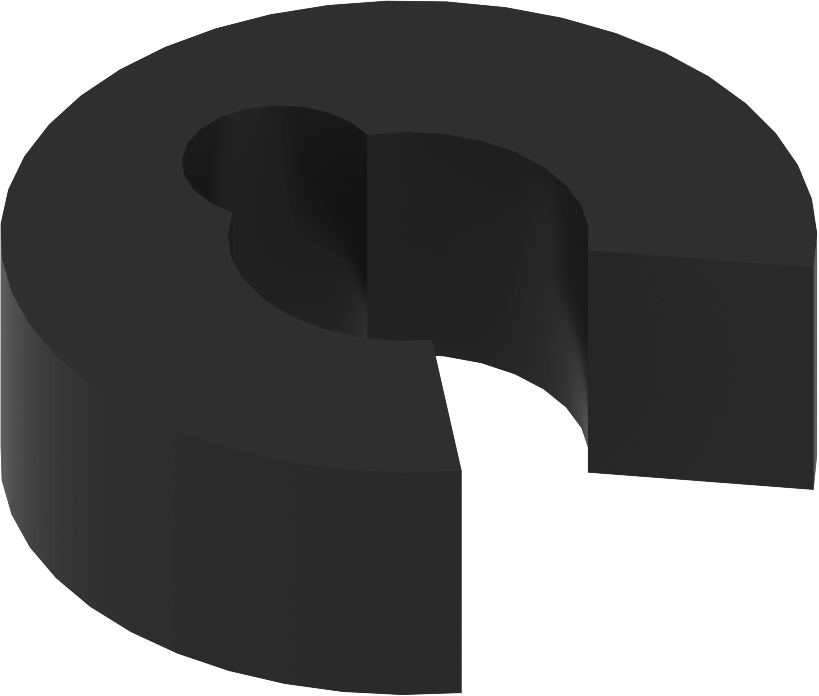

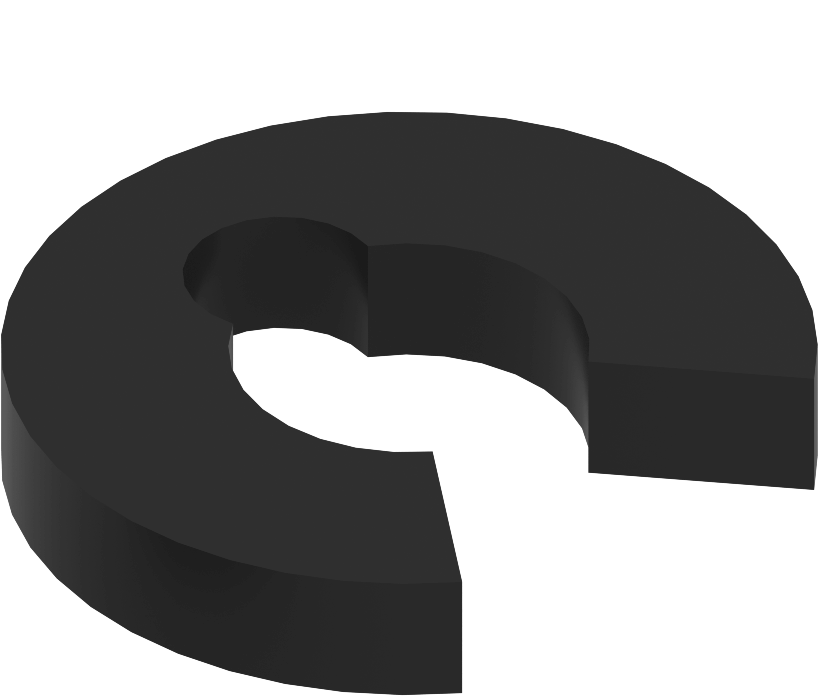

| റബ്ബർ ഷാഫ്റ്റ് കോളർ | 6 | ബിൽഡിനുള്ളിൽ ഒരു ഷാഫ്റ്റ് സ്ഥാനത്ത് പിടിക്കുന്നു, അതേസമയം ഷാഫ്റ്റ് സ്വതന്ത്രമായി കറങ്ങാൻ അനുവദിക്കുന്നു. | ||

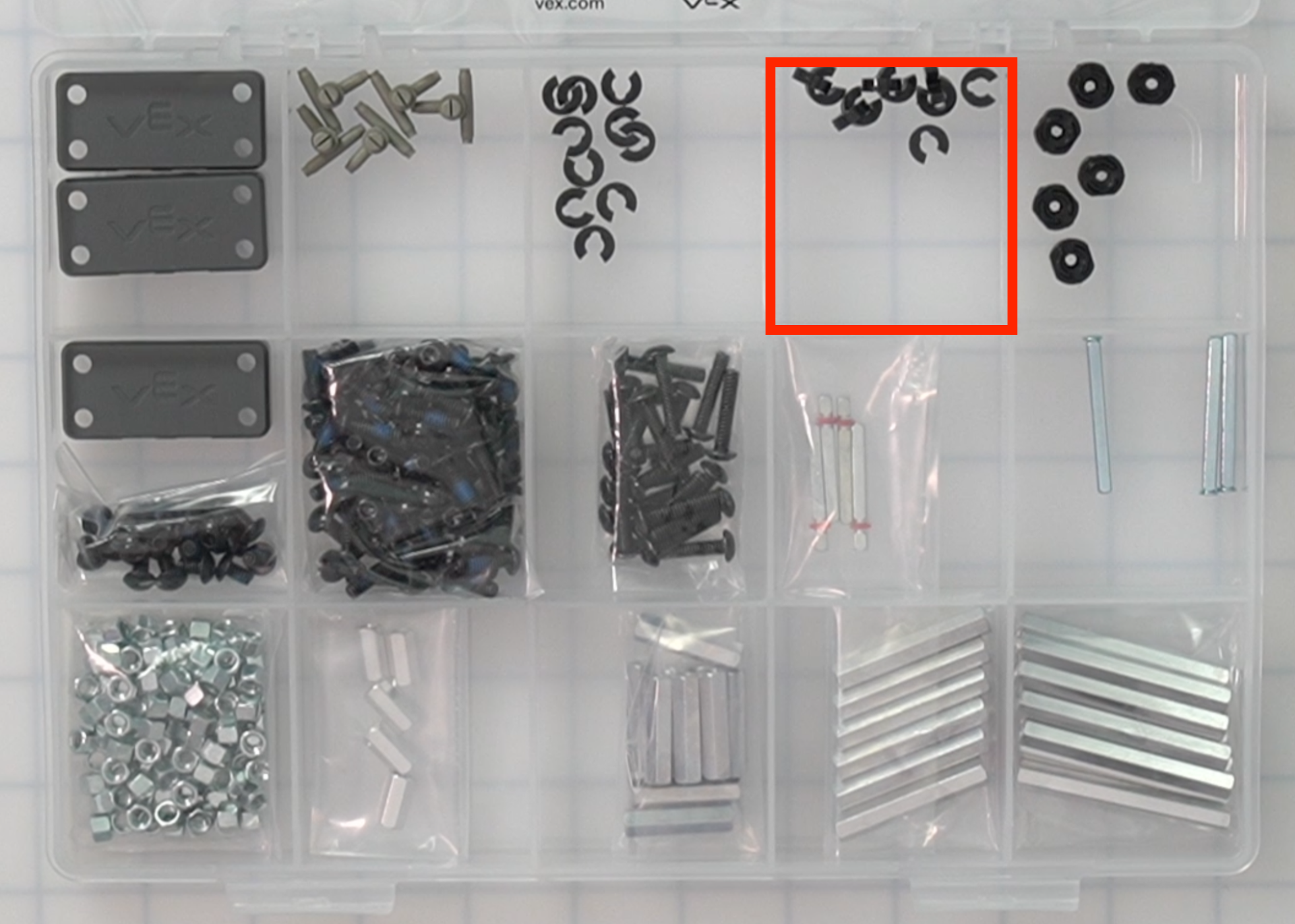

| 1/4" സ്റ്റാർ ഡ്രൈവ് സ്ക്രൂ ലോക്കിംഗ് | 20 | CTE വർക്ക്സെൽ കിറ്റിൽ കഷണങ്ങൾ ഘടിപ്പിക്കാൻ ലോ പ്രൊഫൈൽ നട്ട് അല്ലെങ്കിൽ സ്റ്റാൻഡ്ഓഫിനൊപ്പം ഉപയോഗിക്കുന്നു. | ||
| 1/2" സ്റ്റാർ ഡ്രൈവ് സ്ക്രൂ ലോക്കിംഗ് | 80 | CTE വർക്ക്സെൽ കിറ്റിൽ കഷണങ്ങൾ ഘടിപ്പിക്കാൻ ലോ പ്രൊഫൈൽ നട്ട് അല്ലെങ്കിൽ സ്റ്റാൻഡ്ഓഫിനൊപ്പം ഉപയോഗിക്കുന്നു. | ||

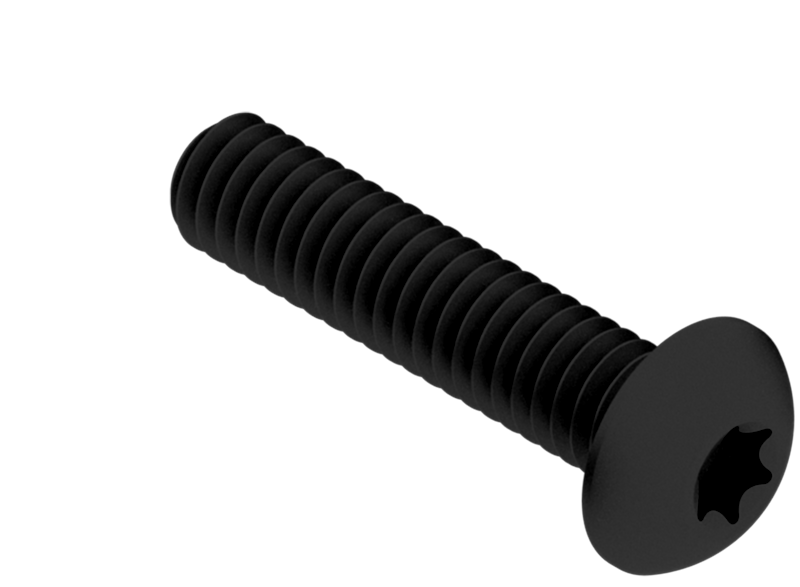

| 3/4" സ്റ്റാർ ഡ്രൈവ് സ്ക്രൂ | 20 | CTE വർക്ക്സെൽ കിറ്റിൽ കഷണങ്ങൾ ഘടിപ്പിക്കാൻ ലോ പ്രൊഫൈൽ നട്ട് അല്ലെങ്കിൽ സ്റ്റാൻഡ്ഓഫിനൊപ്പം ഉപയോഗിക്കുന്നു. | ||

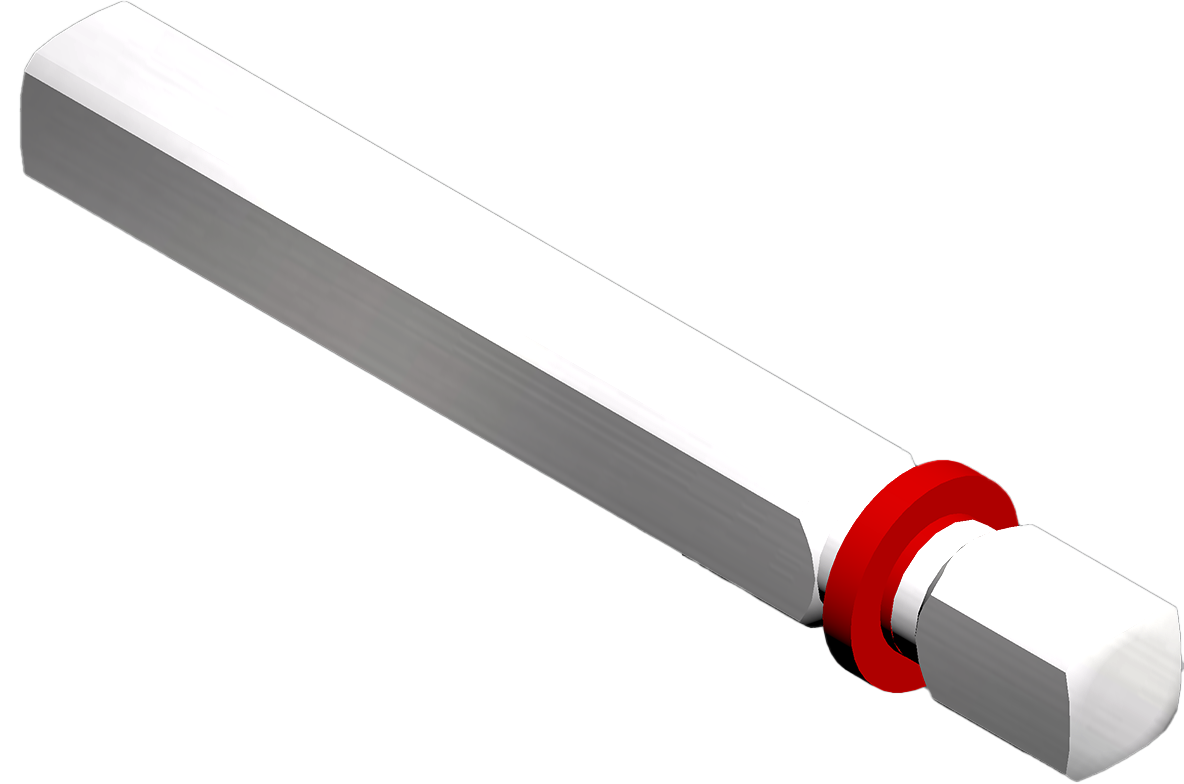

| 2x പിച്ച് മോട്ടോർ ഷാഫ്റ്റ് | 4 | ഒരു മോട്ടോറുമായി ബന്ധിപ്പിച്ച് ബിൽഡ് ഘടകങ്ങൾ കറങ്ങാനോ തിരിക്കാനോ അനുവദിക്കുന്നു. | ||
| 3x പിച്ച് ക്യാപ്ഡ് ഷാഫ്റ്റ് | 3 | ഒരു മോട്ടോറുമായി ബന്ധിപ്പിച്ച് ബിൽഡ് ഘടകങ്ങൾ കറങ്ങാനോ തിരിക്കാനോ അനുവദിക്കുന്നു. | ||

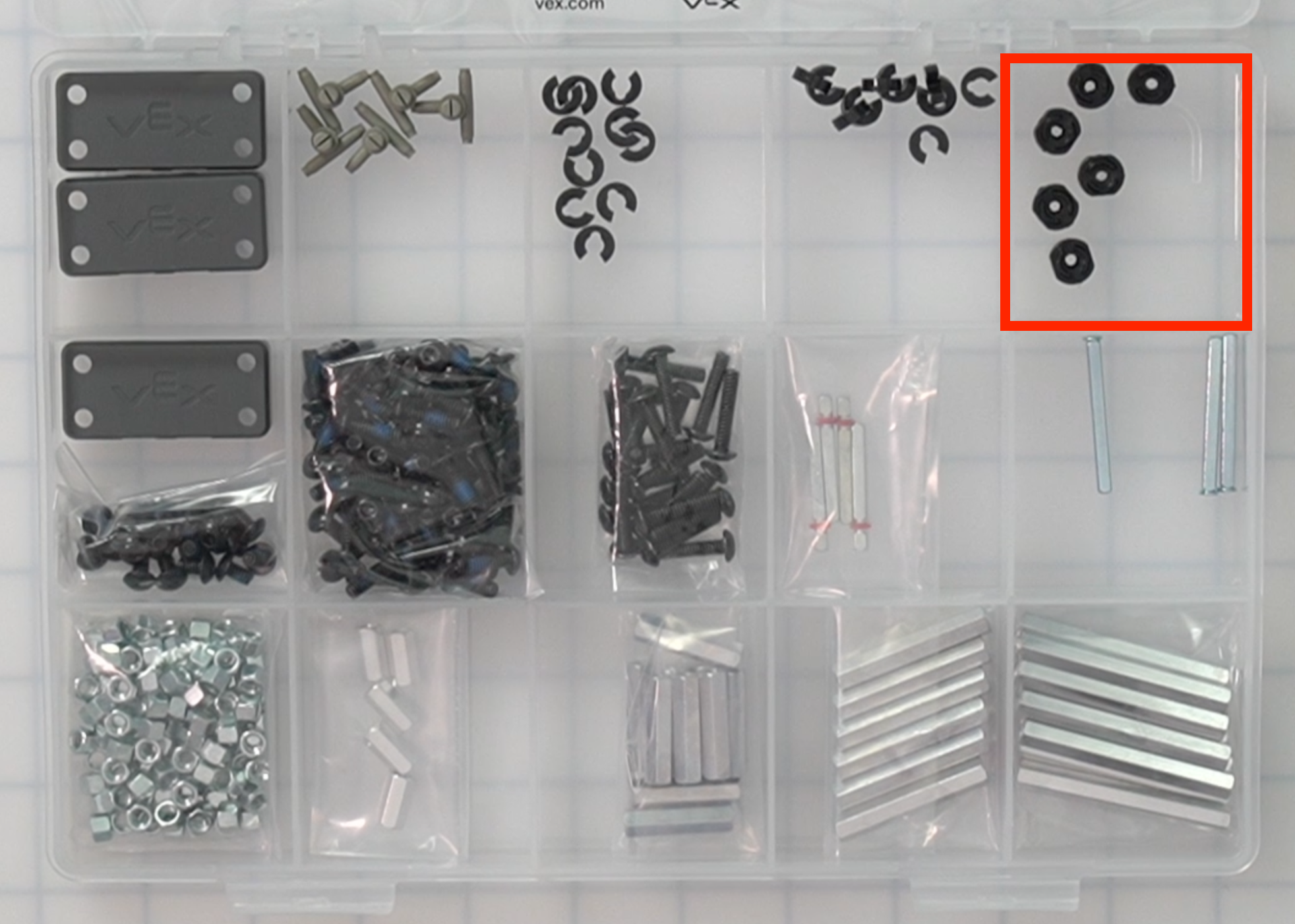

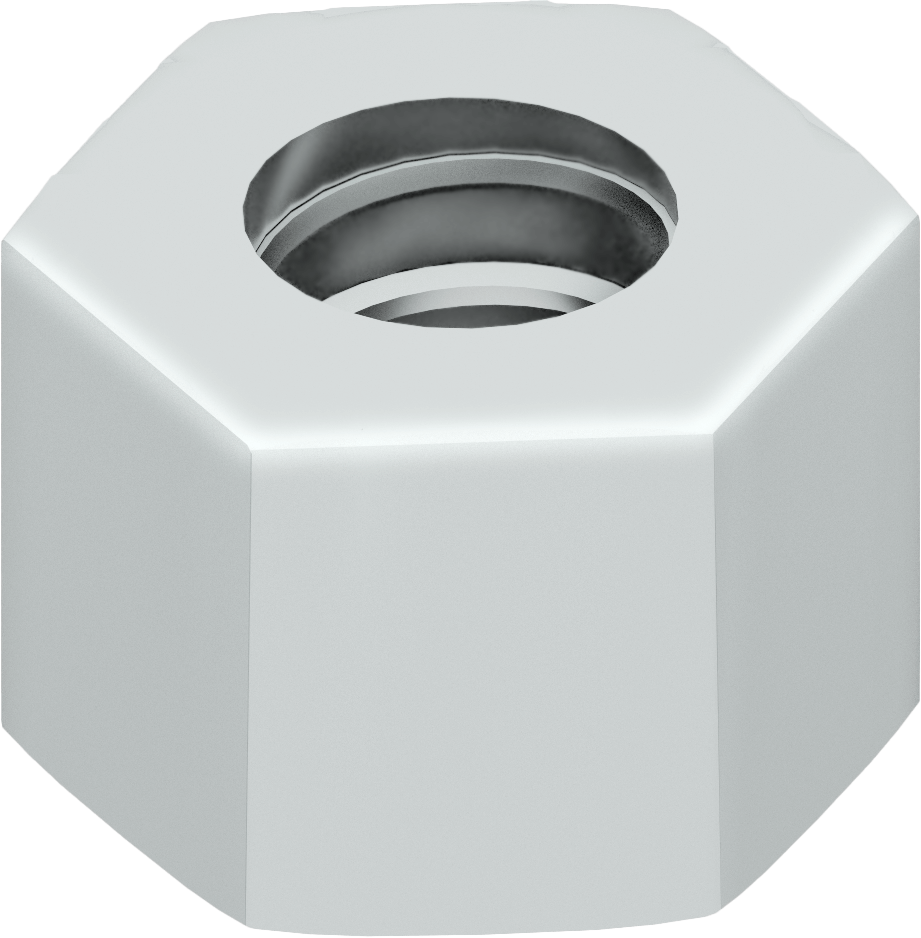

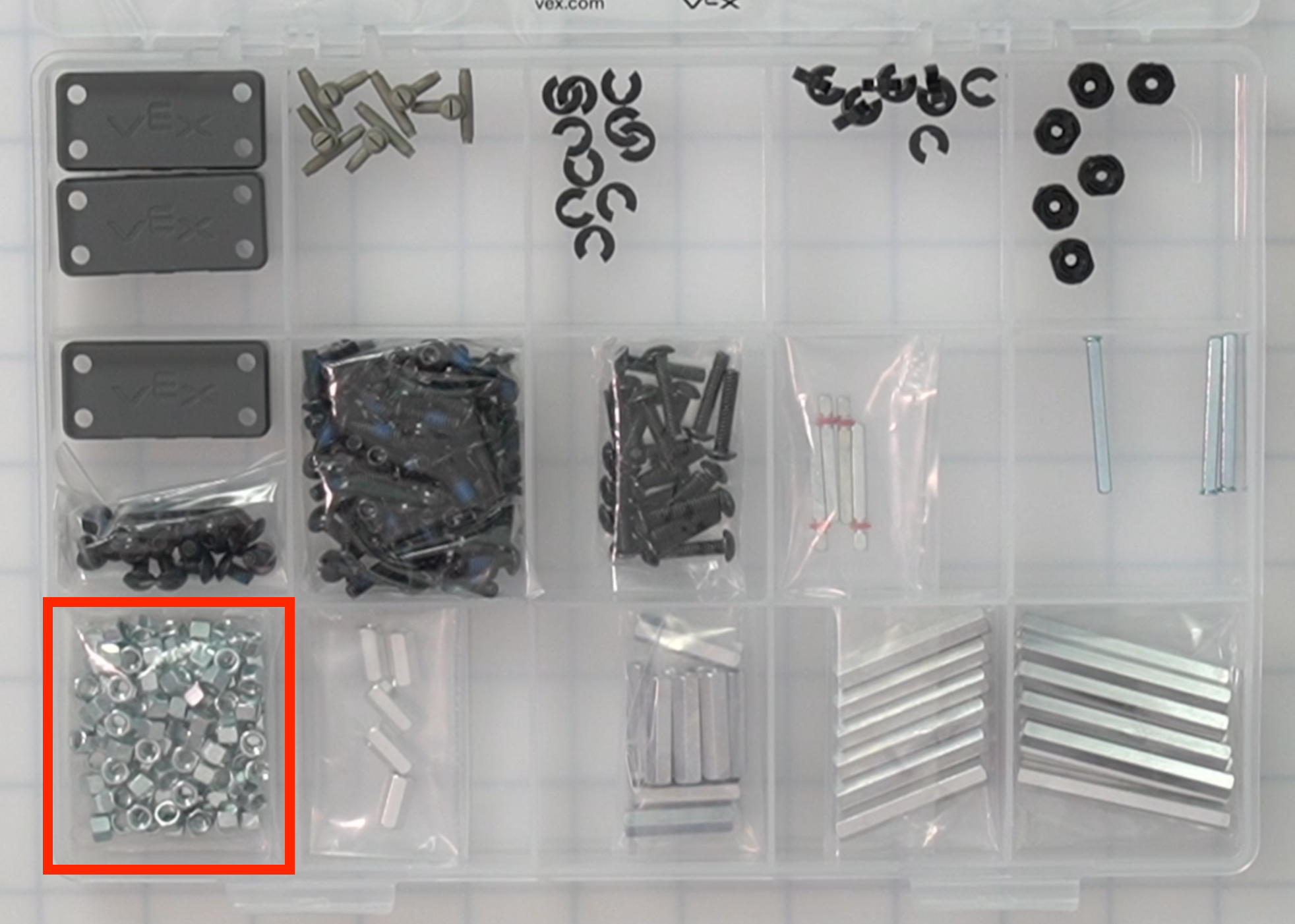

| ലോ പ്രൊഫൈൽ നട്ട് | 100 | CTE വർക്ക്സെൽ കിറ്റിലെ കഷണങ്ങൾ ഘടിപ്പിക്കാൻ ഒരു സ്ക്രൂ ഉപയോഗിച്ച് ഉപയോഗിക്കുന്നു. | ||

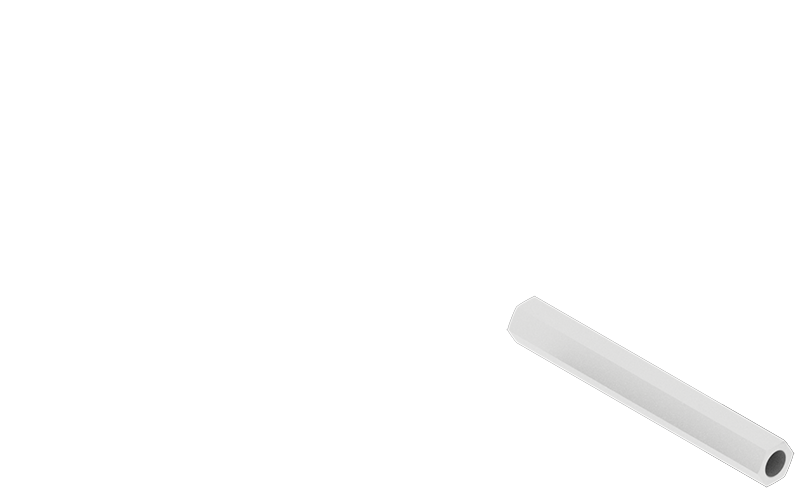

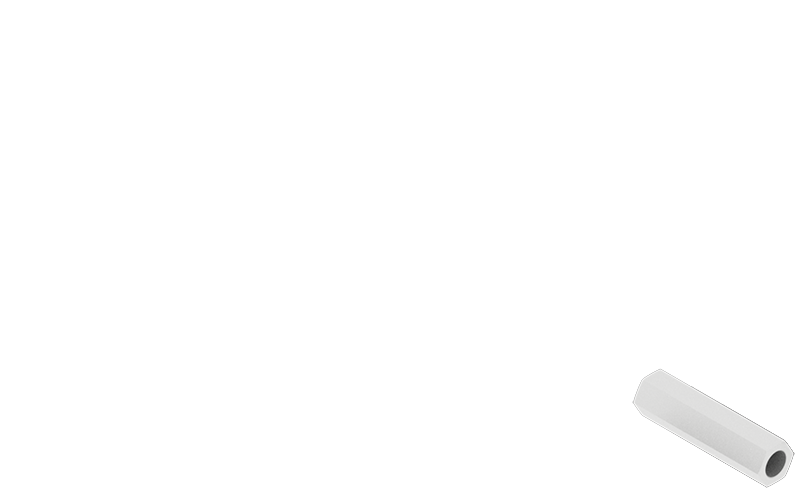

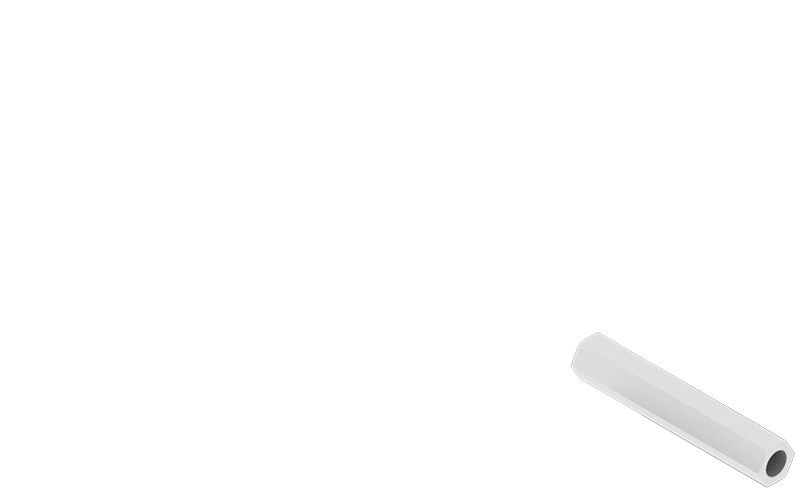

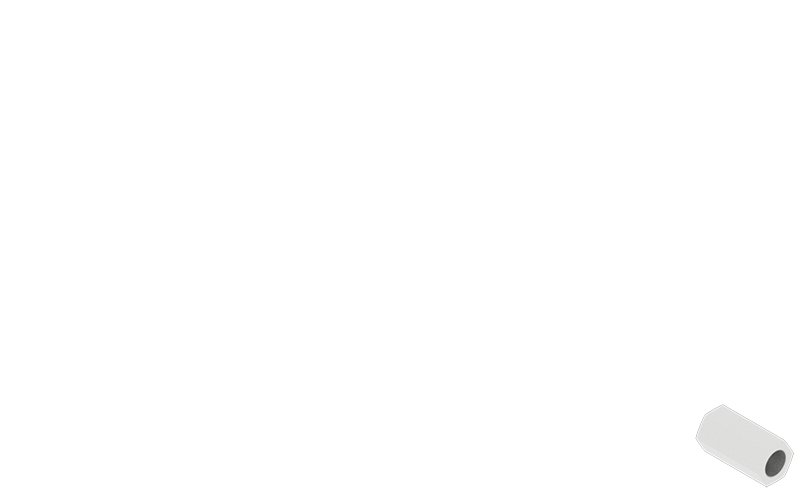

| 1/2" സ്റ്റാൻഡ്ഓഫ് | 5 | ഒരു കർക്കശമായ കണക്ഷൻ സൃഷ്ടിക്കുമ്പോൾ ഒരു ബിൽഡിലെ രണ്ട് ഭാഗങ്ങൾ വേർതിരിക്കാൻ ഉപയോഗിക്കുന്നു. | ||

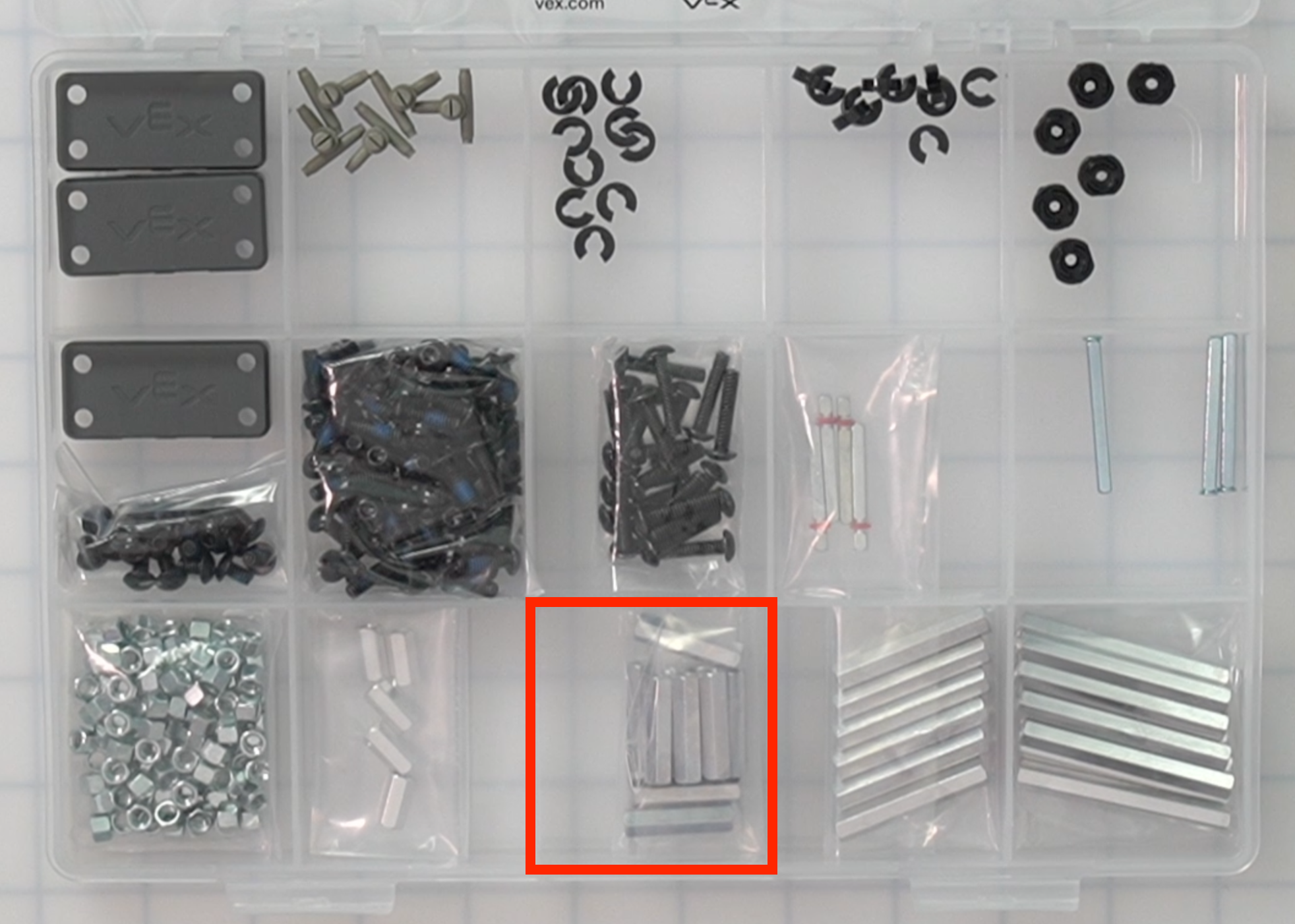

| 1" സ്റ്റാൻഡ്ഓഫ് | 10 | ഒരു കർക്കശമായ കണക്ഷൻ സൃഷ്ടിക്കുമ്പോൾ ഒരു ബിൽഡിലെ രണ്ട് ഭാഗങ്ങൾ വേർതിരിക്കാൻ ഉപയോഗിക്കുന്നു. | ||

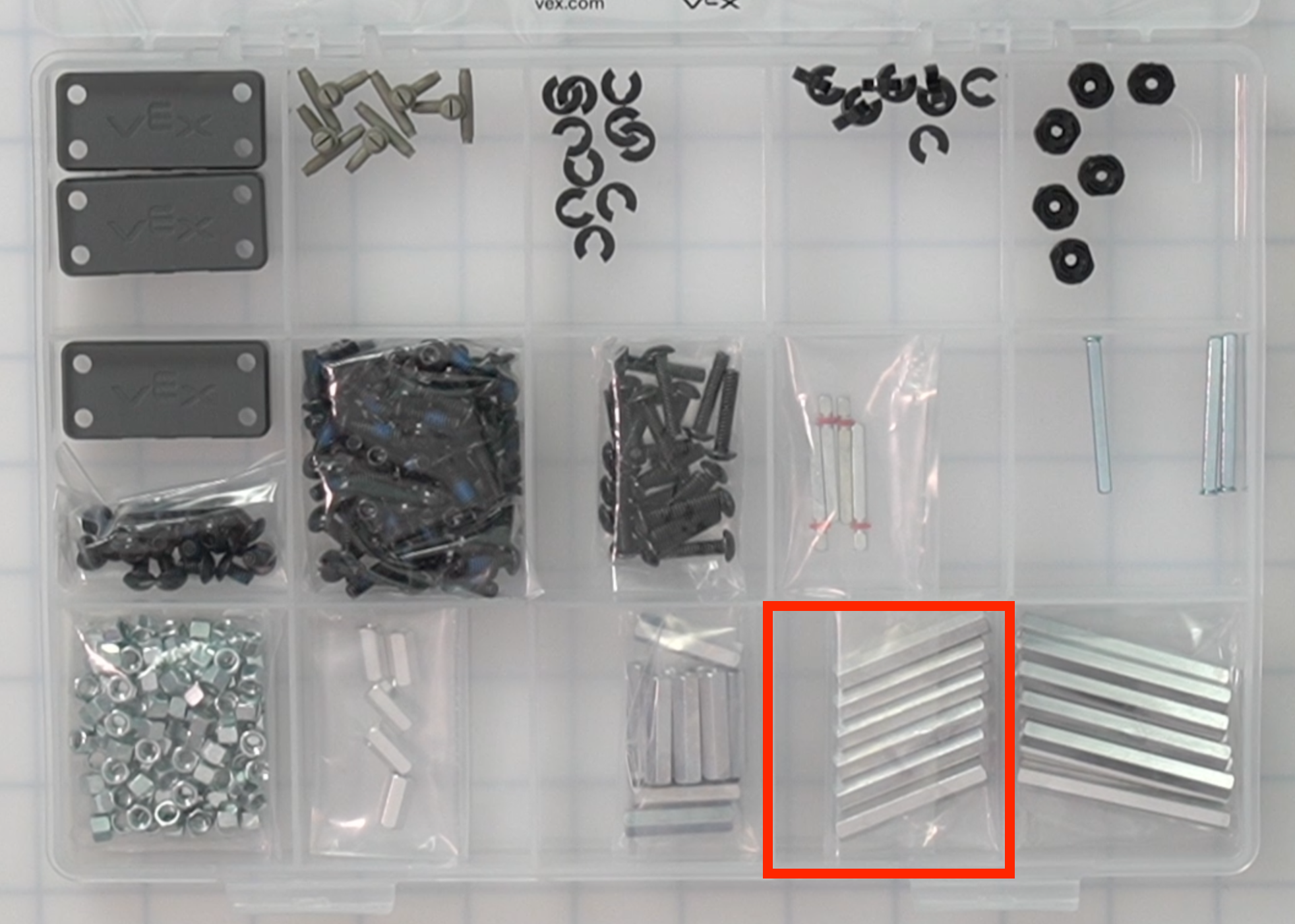

| 1.5" സ്റ്റാൻഡ്ഓഫ് | 6 | ഒരു കർക്കശമായ കണക്ഷൻ സൃഷ്ടിക്കുമ്പോൾ ഒരു ബിൽഡിലെ രണ്ട് ഭാഗങ്ങൾ വേർതിരിക്കാൻ ഉപയോഗിക്കുന്നു. | ||
| 2" സ്റ്റാൻഡ്ഓഫ് | 10 | ഒരു കർക്കശമായ കണക്ഷൻ സൃഷ്ടിക്കുമ്പോൾ ഒരു ബിൽഡിലെ രണ്ട് ഭാഗങ്ങൾ വേർതിരിക്കാൻ ഉപയോഗിക്കുന്നു. |
ഘടകങ്ങൾ ബോക്സ് 2
| ഭാഗം | ഫോട്ടോ | അളവ് | ഉദ്ദേശ്യം | സ്ഥലം |
|---|---|---|---|---|

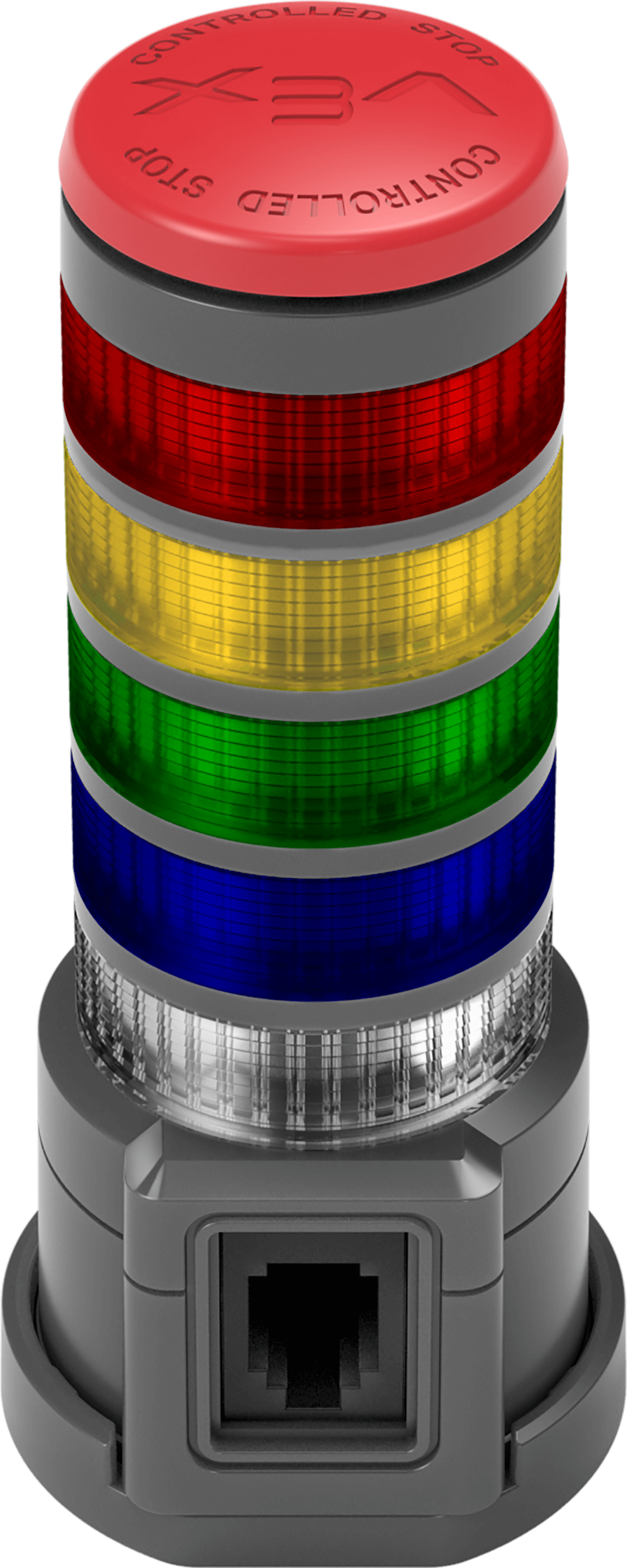

| സിഗ്നൽ ടവർ | 1 | നിറങ്ങൾ പ്രദർശിപ്പിക്കുന്നതിനും CTE വർക്ക്സെല്ലിന്റെ സ്റ്റാറ്റസ് അറിയിക്കുന്നതിനുമായി കോഡ് ചെയ്ത ഒരു ഉപകരണം. | ||

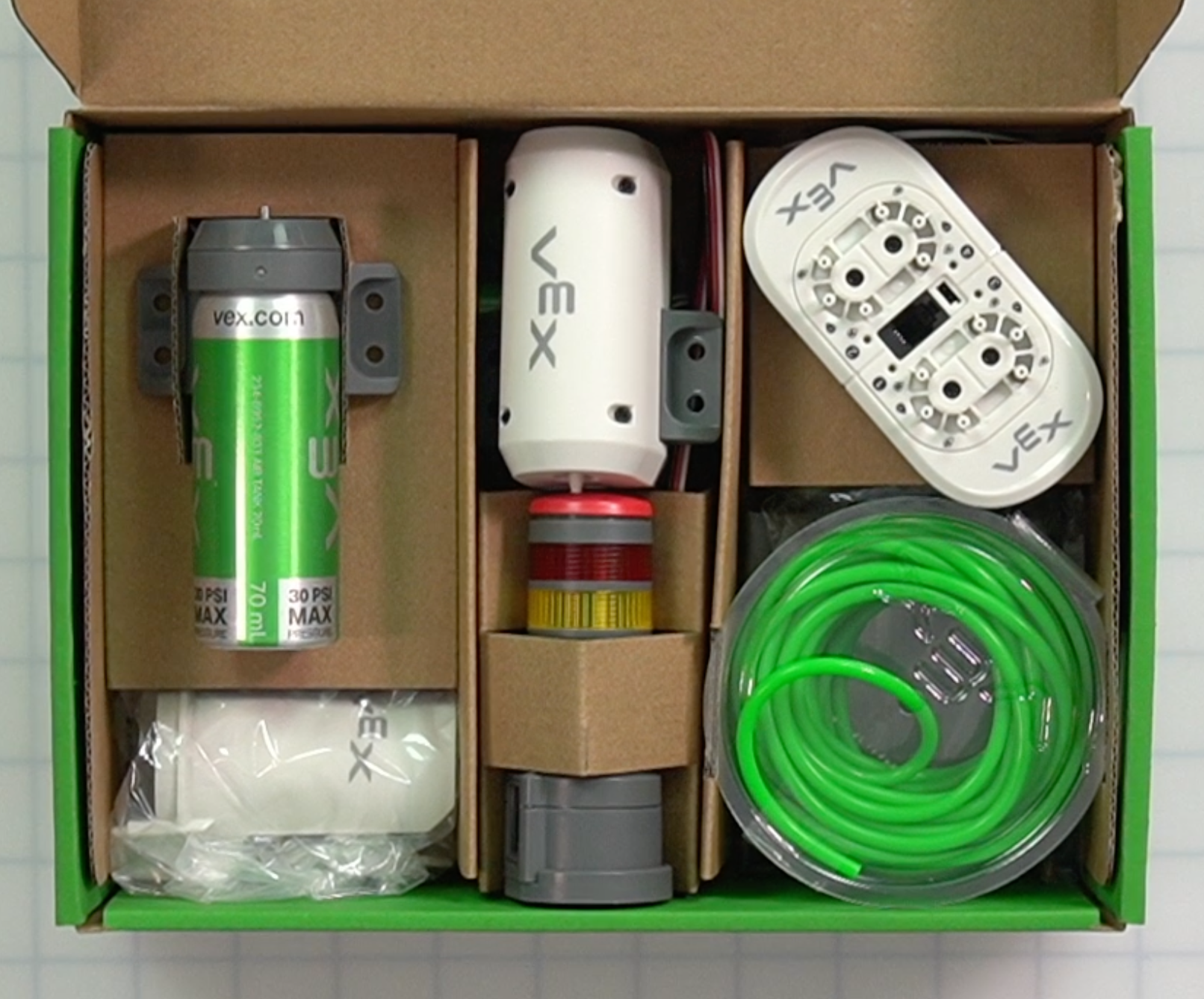

| എയർ ടാങ്ക് - 70 മില്ലി | 1 | മർദ്ദത്തിലുള്ള വായു സംഭരിക്കാൻ ഉപയോഗിക്കുന്നു. | ||
| എയർ പമ്പ് | 1 | ന്യൂമാറ്റിക് സിസ്റ്റത്തിനായി വായു കംപ്രസ് ചെയ്യാൻ ഉപയോഗിക്കുന്നു. | ||

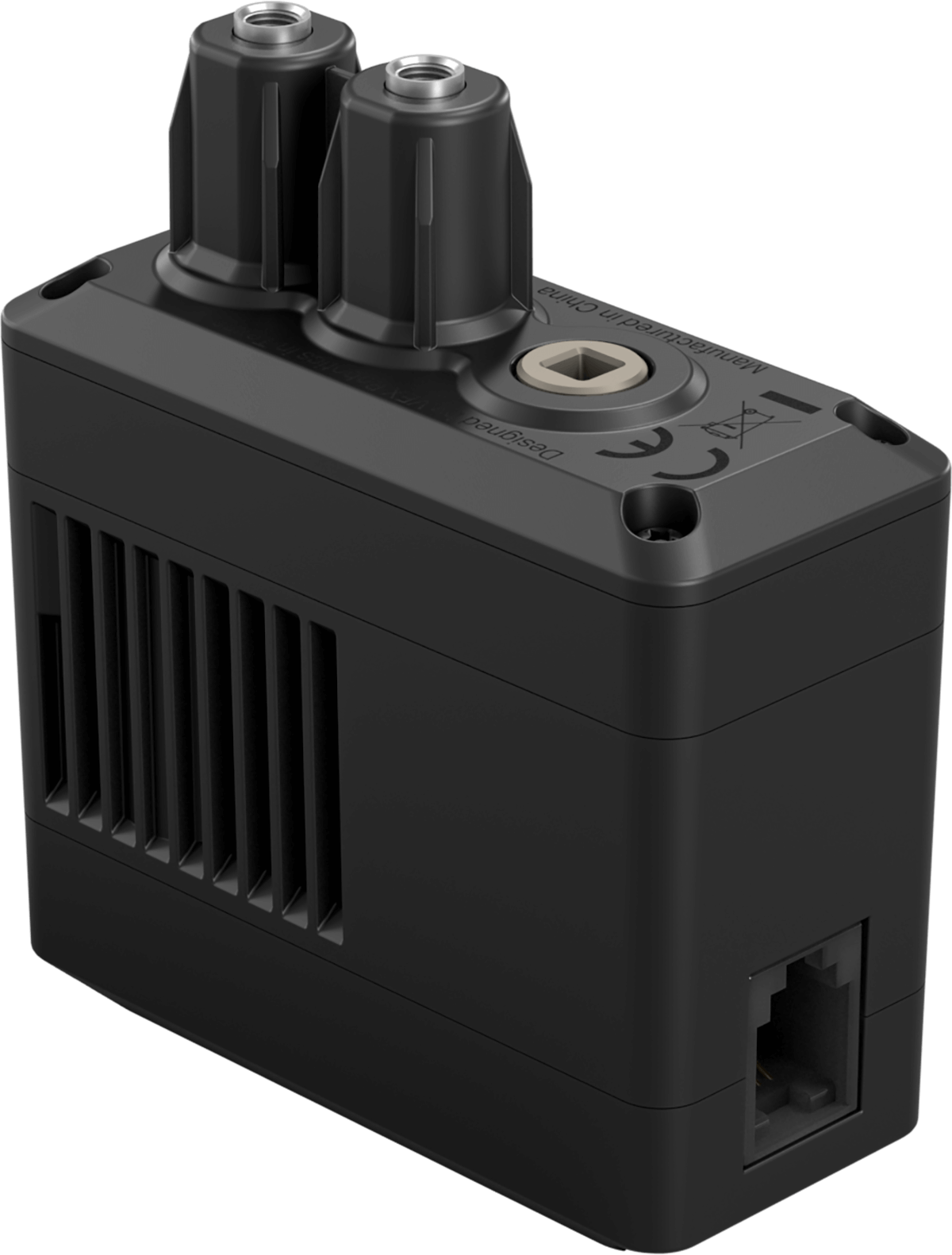

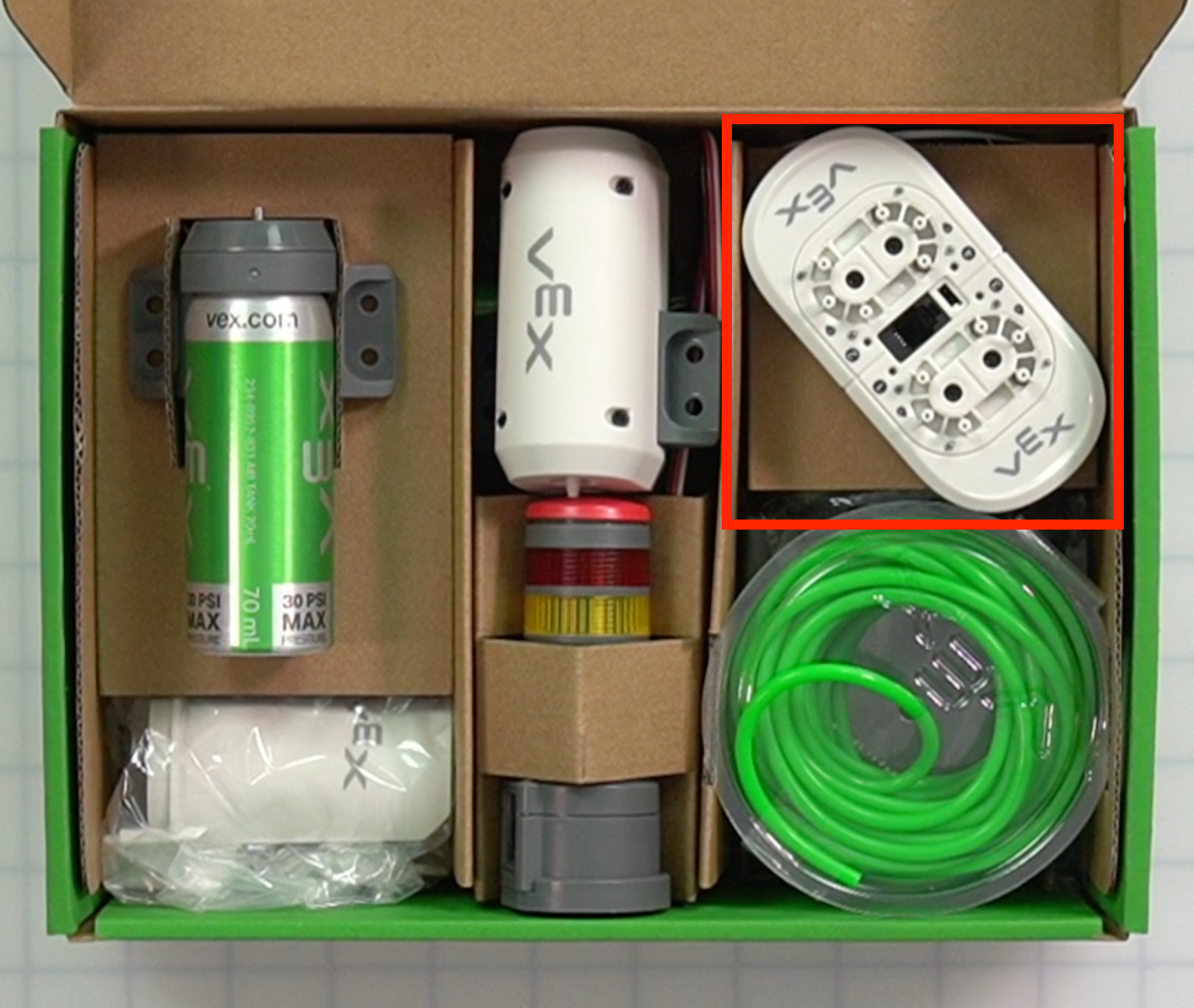

| ന്യൂമാറ്റിക് സോളിനോയിഡ് | 1 | ന്യൂമാറ്റിക് സിസ്റ്റത്തിന് ചുറ്റുമുള്ള വായുവിന്റെ ഒഴുക്ക് ഇലക്ട്രോണിക് രീതിയിൽ നിയന്ത്രിക്കാൻ ഉപയോഗിക്കുന്നു. | ||
| 2 പിച്ച് സ്ട്രോക്ക് ന്യൂമാറ്റിക് സിലിണ്ടർ | 2 | മർദ്ദത്തിലുള്ള വായുവിനെ മുന്നോട്ടും പിന്നോട്ടും ചലനമാക്കി മാറ്റുകയും നീട്ടാനും (തള്ളാനും) പിൻവലിക്കാനും (വലിക്കാൻ) കഴിയും. |
കുറിപ്പ്:എയർ പമ്പിന് താഴെയാണ് ന്യൂമാറ്റിക് സിലിണ്ടറുകൾ കാണപ്പെടുന്നത്. |
|
| 4 പിച്ച് സ്ട്രോക്ക് ന്യൂമാറ്റിക് സിലിണ്ടർ | 1 | മർദ്ദത്തിലുള്ള വായുവിനെ മുന്നോട്ടും പിന്നോട്ടും ചലനമാക്കി മാറ്റുകയും നീട്ടാനും (തള്ളാനും) പിൻവലിക്കാനും (വലിക്കാൻ) കഴിയും. |
കുറിപ്പ്:എയർ പമ്പിന് താഴെയാണ് ന്യൂമാറ്റിക് സിലിണ്ടറുകൾ കാണപ്പെടുന്നത്. |
|

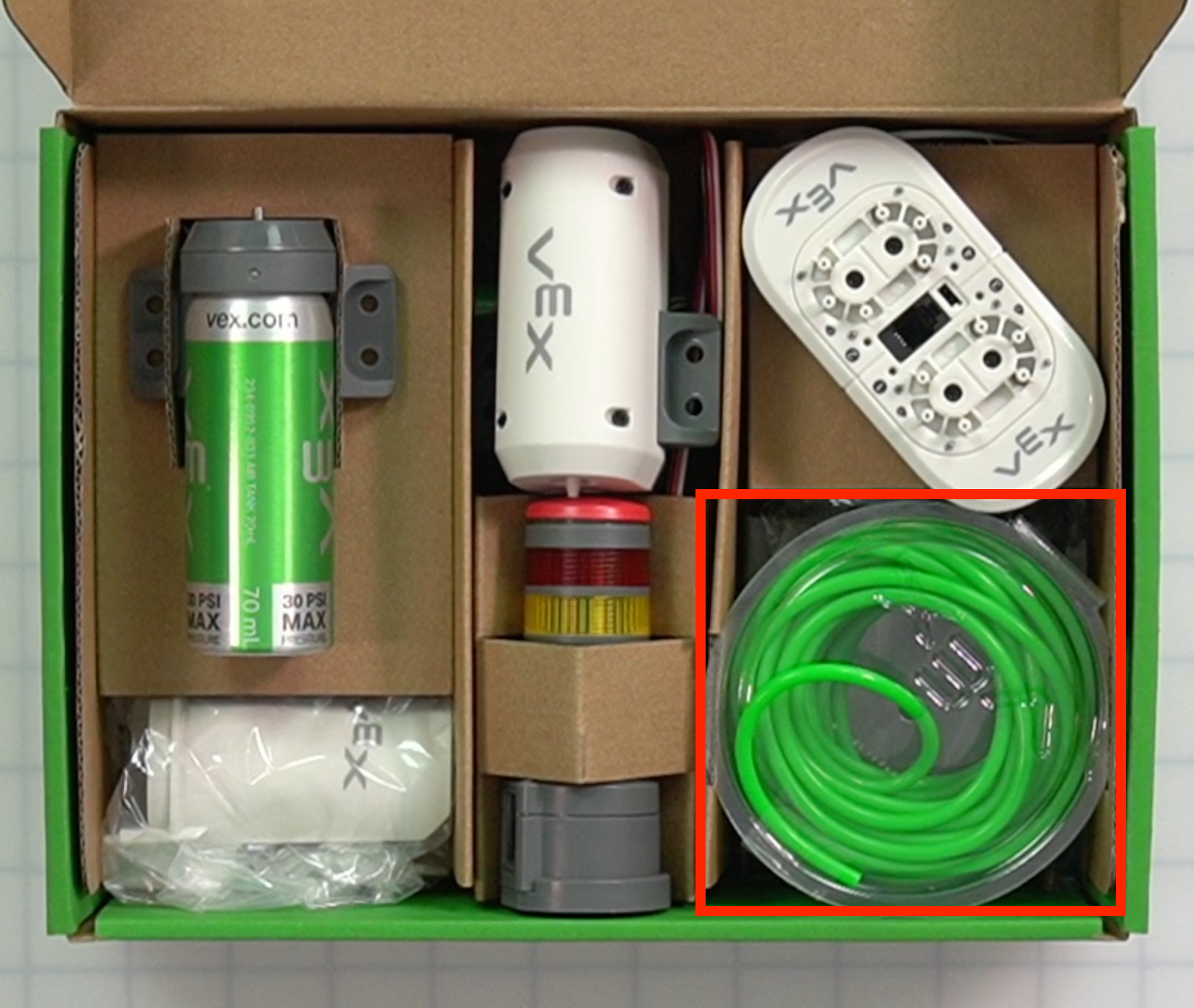

| 4 എംഎം ട്യൂബിംഗ് | 6.5 മീറ്റർ | ന്യൂമാറ്റിക് സോളിനോയിഡിൽ നിന്ന് സിസ്റ്റത്തിന്റെ ബാക്കി ഭാഗത്തേക്ക് സമ്മർദ്ദമുള്ള വായു നീക്കാൻ ഉപയോഗിക്കുന്നു. | ||

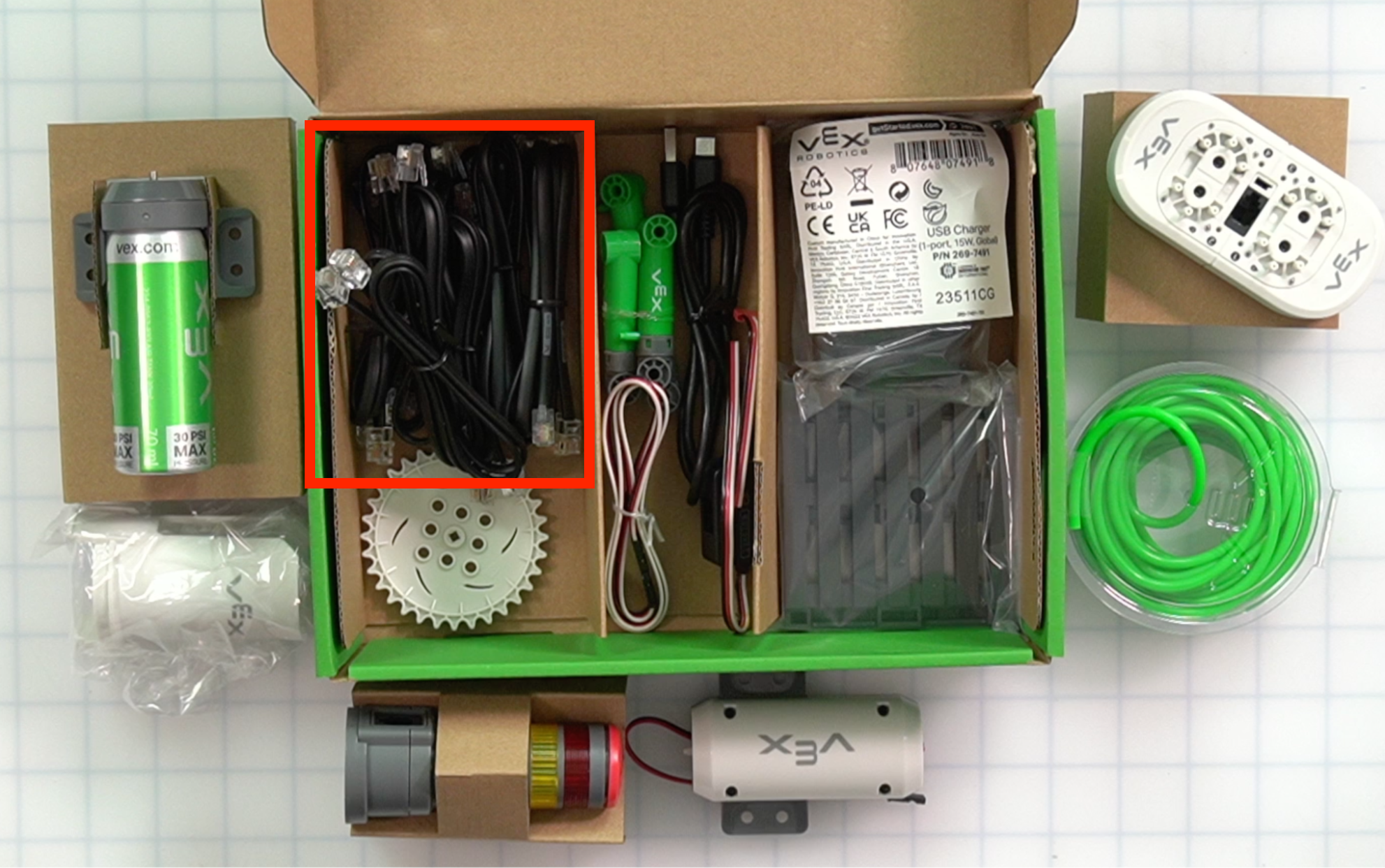

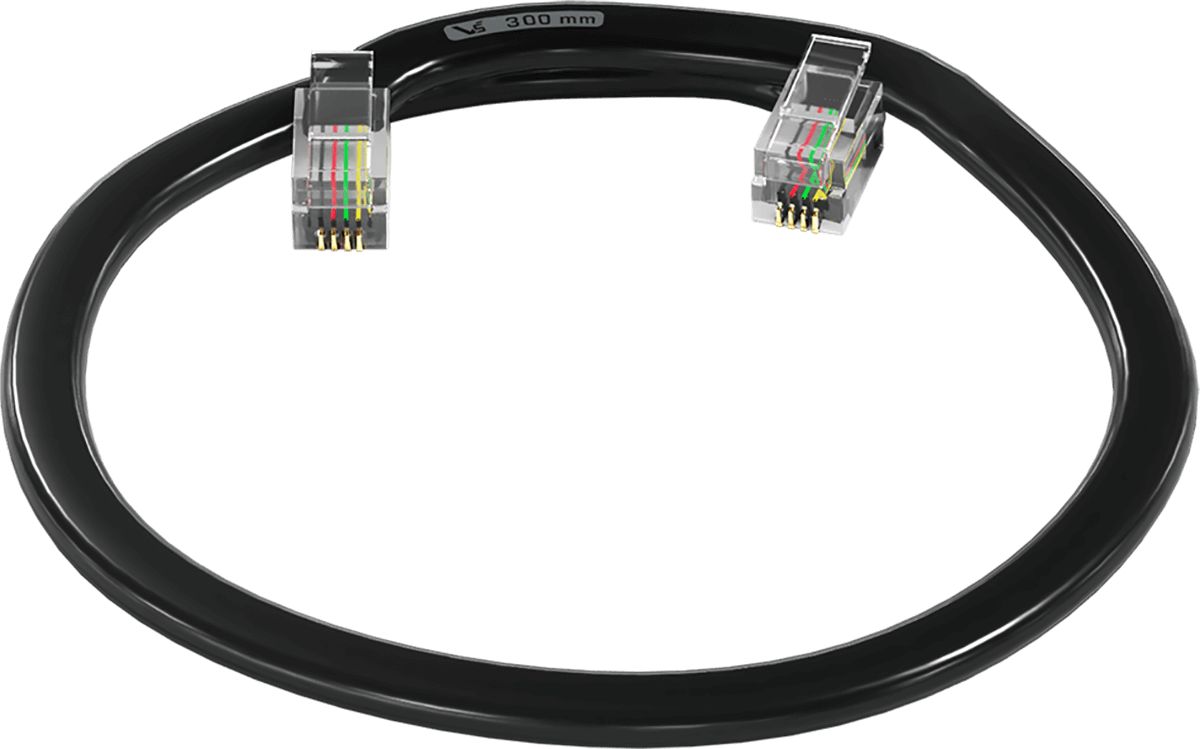

| സ്മാർട്ട് കേബിൾ 300mm | 6 | റോബോട്ട് തലച്ചോറിലേക്ക് ഉപകരണങ്ങളെ ബന്ധിപ്പിക്കാൻ ഉപയോഗിക്കുന്നു. |
കുറിപ്പ്:സ്മാർട്ട് കേബിളുകൾ എയർ ടാങ്കിന് താഴെയായി കാണപ്പെടുന്നു. |
|

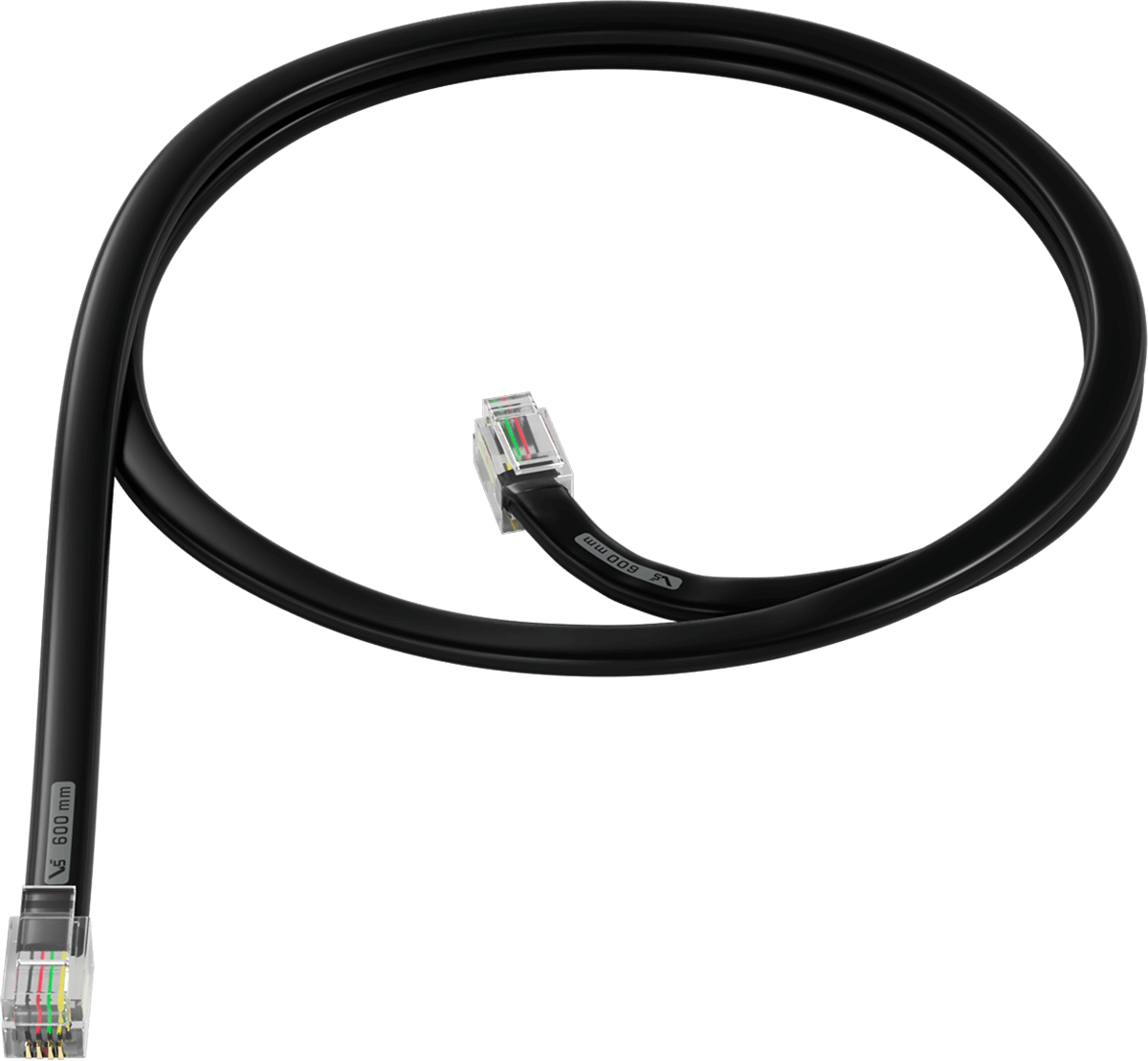

| സ്മാർട്ട് കേബിൾ 600mm | 3 | റോബോട്ട് തലച്ചോറിലേക്ക് ഉപകരണങ്ങളെ ബന്ധിപ്പിക്കാൻ ഉപയോഗിക്കുന്നു. |
കുറിപ്പ്:സ്മാർട്ട് കേബിളുകൾ എയർ ടാങ്കിന് താഴെയായി കാണപ്പെടുന്നു. |
|

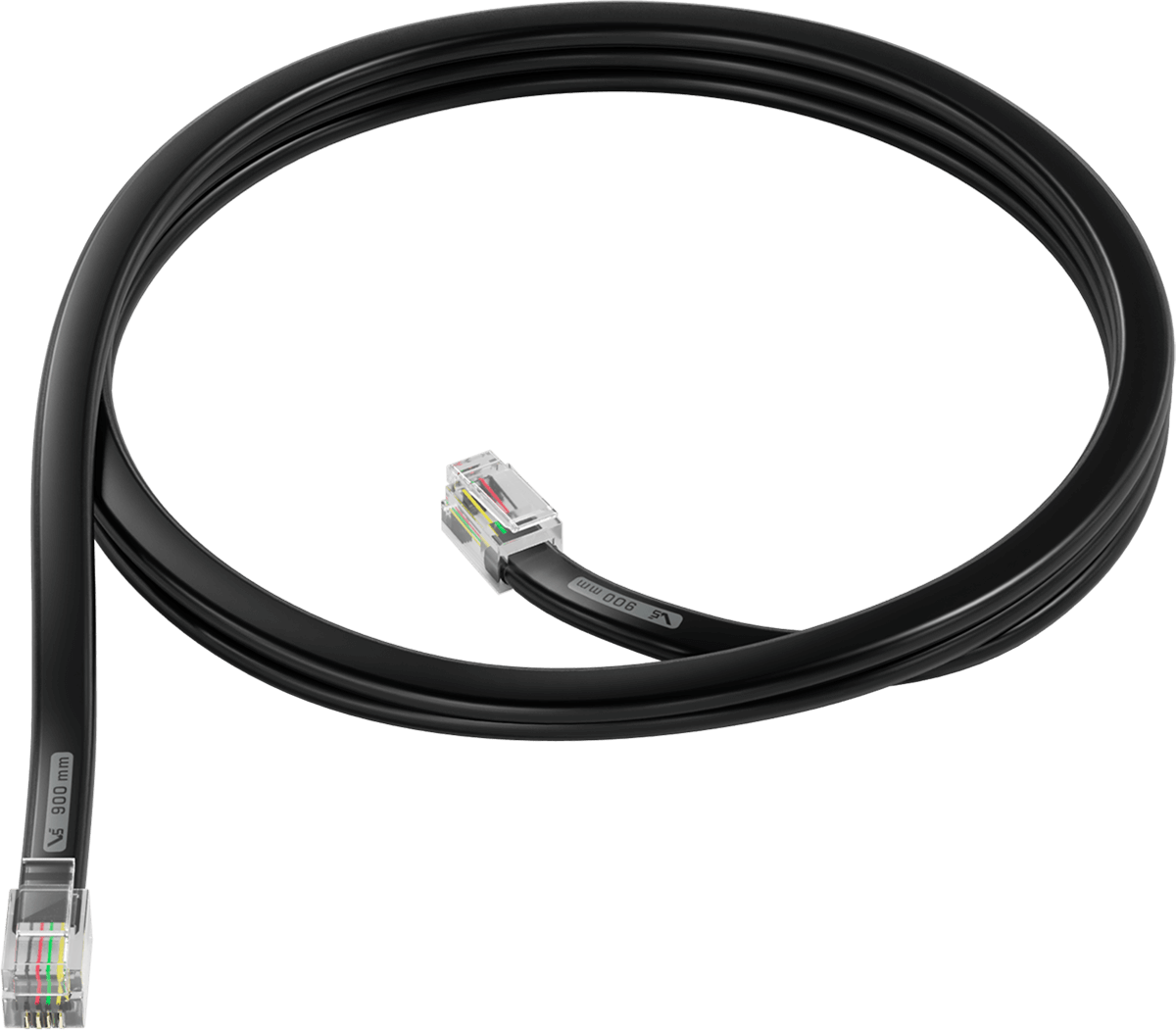

| സ്മാർട്ട് കേബിൾ 900mm | 3 | റോബോട്ട് തലച്ചോറിലേക്ക് ഉപകരണങ്ങളെ ബന്ധിപ്പിക്കാൻ ഉപയോഗിക്കുന്നു. |
കുറിപ്പ്:സ്മാർട്ട് കേബിളുകൾ എയർ ടാങ്കിന് താഴെയായി കാണപ്പെടുന്നു. |
|

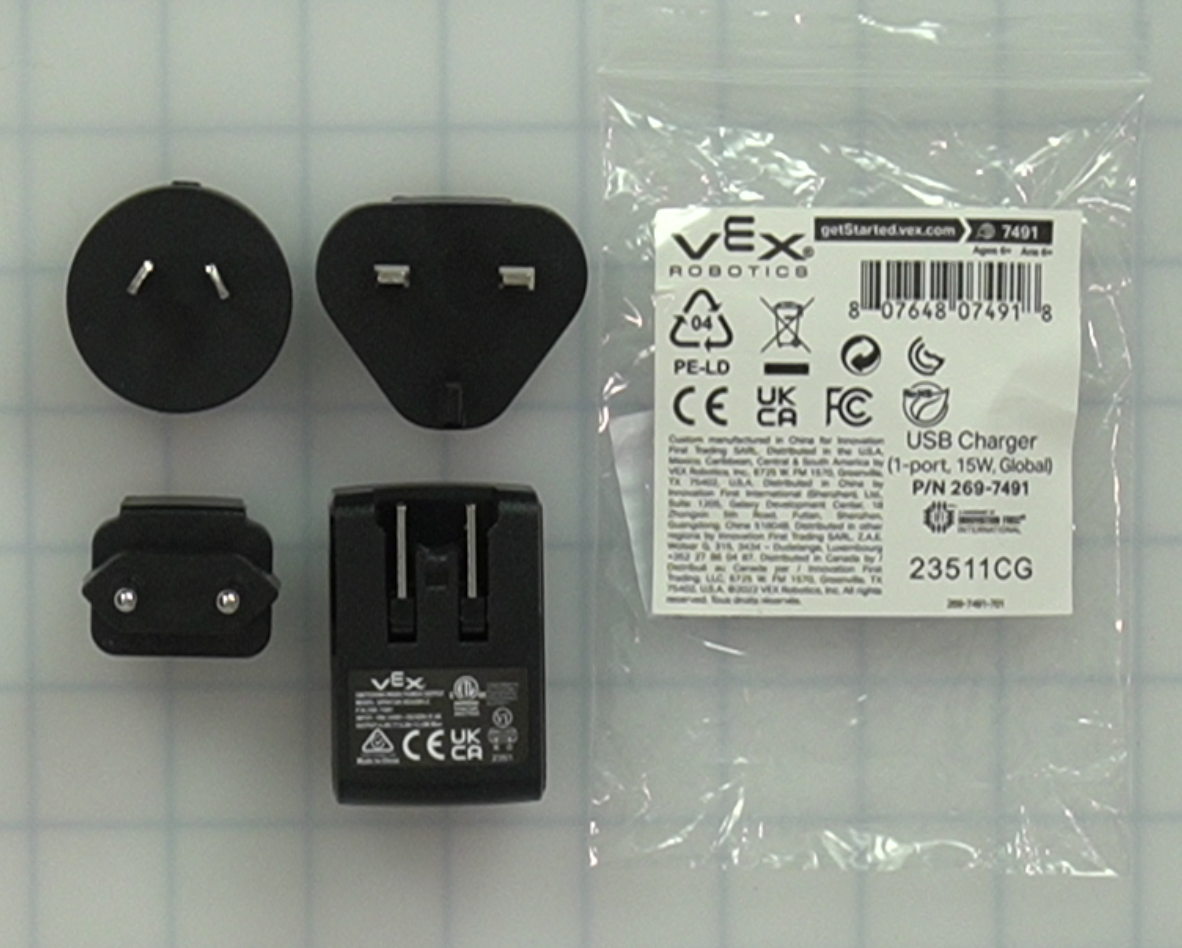

| യുഎസ്ബി ചാർജർ - ഇന്റർനാഷണൽ | 1 | ബാറ്ററി ചാർജ് ചെയ്യുന്നതിനായി ഒരു യുഎസ്ബി കേബിൾ ബന്ധിപ്പിക്കുന്നതിന്. |
കുറിപ്പ്:ന്യൂമാറ്റിക് സോളിനോയിഡിന് താഴെയാണ് യുഎസ്ബി ചാർജർ കാണപ്പെടുന്നത്. |
|
| യുഎസ്ബി കേബിൾ (എസി) 1 മി. | 1 | 6-ആക്സിസ് ആം അല്ലെങ്കിൽ റോബോട്ട് ബ്രെയിൻ ഒരു കമ്പ്യൂട്ടറുമായി ബന്ധിപ്പിക്കുന്നതിന്. ബാറ്ററി ചാർജ് ചെയ്യാനും ഉപയോഗിക്കുന്നു. |
കുറിപ്പ്:എയർ പമ്പിനും സിഗ്നൽ ടവറിനും താഴെയുള്ള മധ്യഭാഗത്താണ് യുഎസ്ബി കേബിൾ കാണപ്പെടുന്നത്. |
|
| 3-വയർ എക്സ്റ്റെൻഡർ കേബിൾ 24" | 1 | റോബോട്ട് ബ്രെയിനിൽ നിന്ന് സെൻസർ മൗണ്ടിലേക്ക് എത്താൻ ഒബ്ജക്റ്റ് സെൻസറിനൊപ്പം ഉപയോഗിക്കുന്നു. |
കുറിപ്പ്:എയർ പമ്പിനും സിഗ്നൽ ടവറിനും താഴെയുള്ള മധ്യഭാഗത്താണ് 3-വയർ എക്സ്റ്റെൻഡർ കേബിൾ കാണപ്പെടുന്നത്. |
|
| ഡിസ്ക് ലോഡർ | 1 | ഒരു കൺവെയറിലേക്ക് ഡിസ്കുകൾ വിതരണം ചെയ്യാൻ ന്യൂമാറ്റിക്സിനൊപ്പം ഉപയോഗിക്കുന്നു. | ||

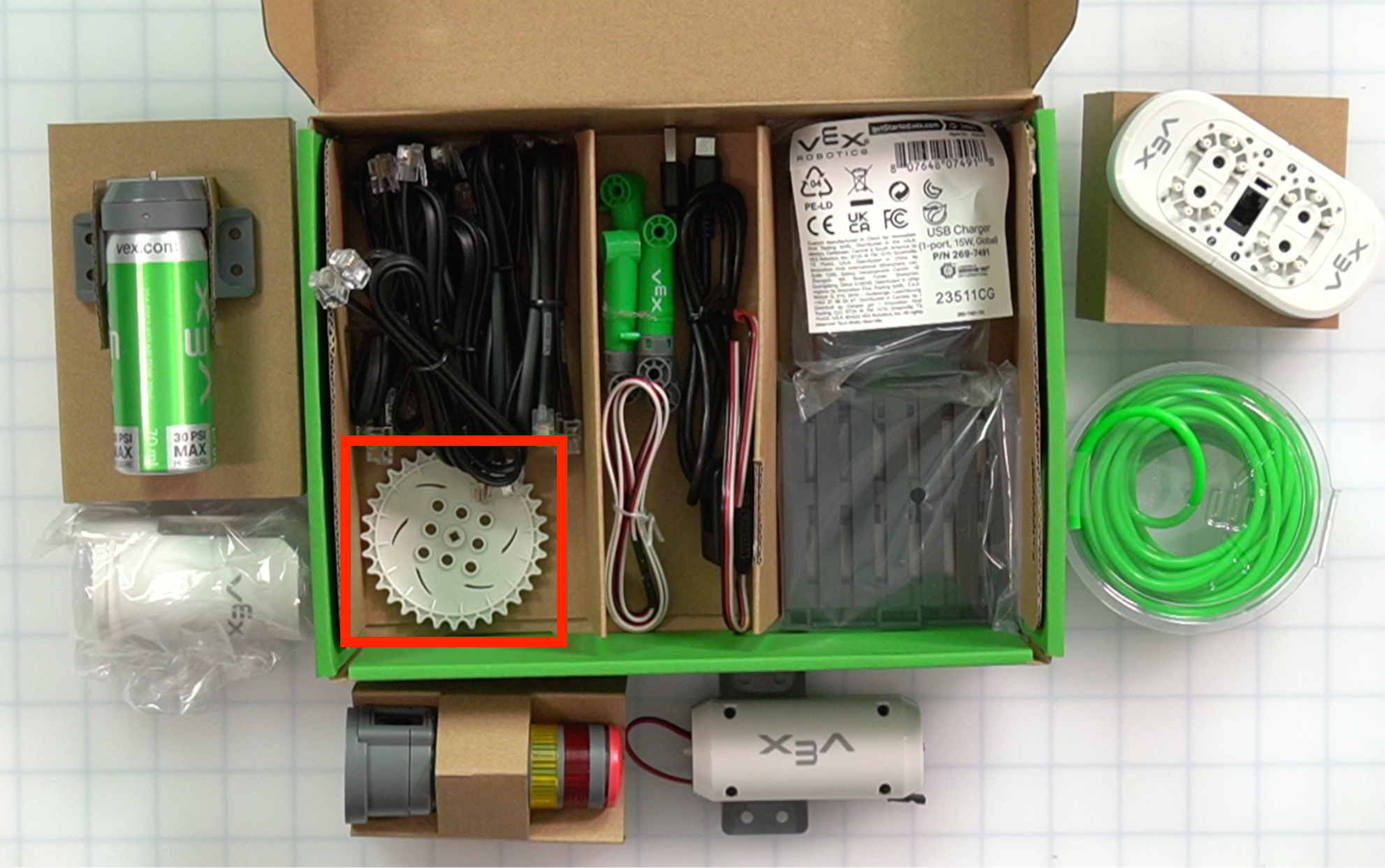

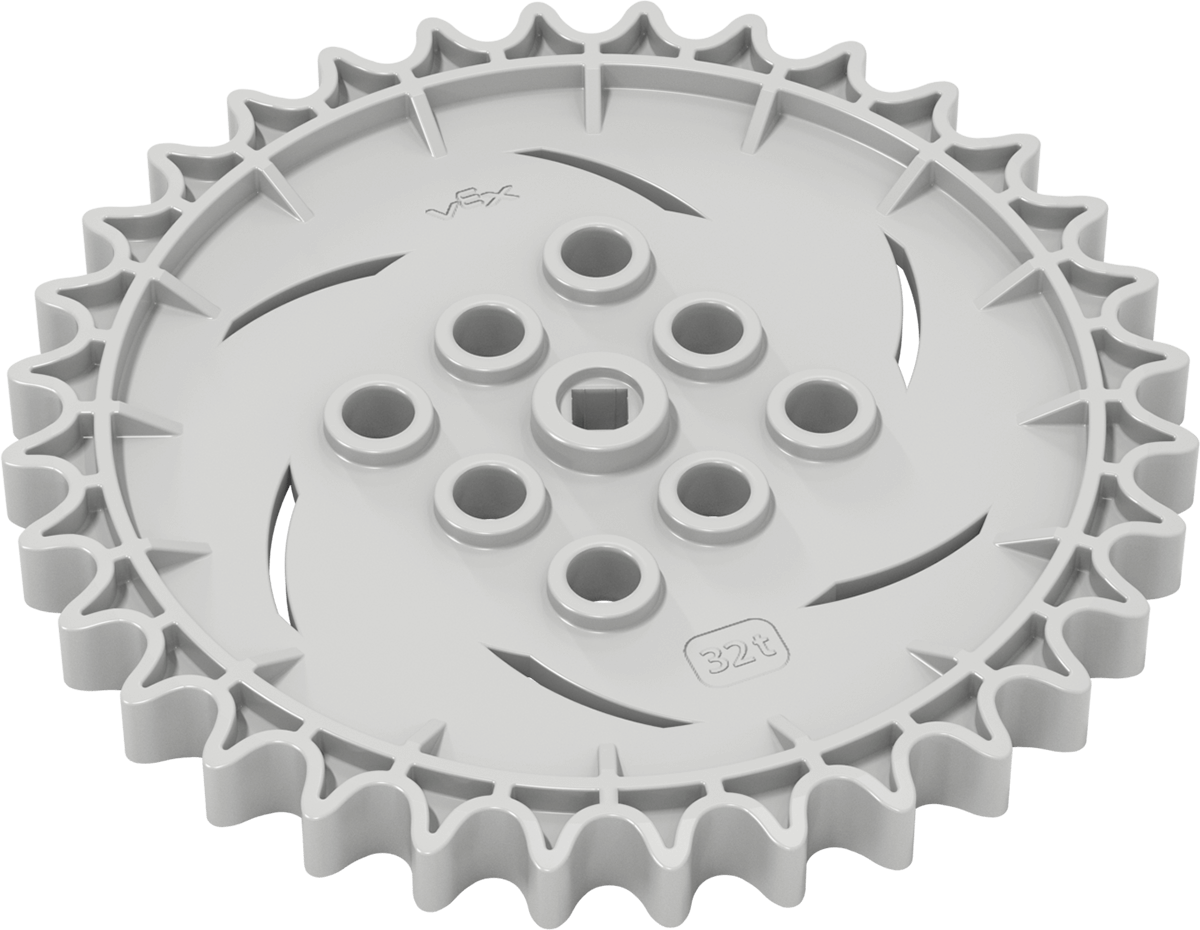

| 32 ടൂത്ത് സ്പ്രോക്കറ്റ് | 1 | സെർപന്റൈൻ കൺവെയർ നീക്കാൻ ഡ്രൈവ് ട്രാക്ക് പീസും മോട്ടോറും ഉപയോഗിച്ച് ഉപയോഗിക്കുന്നു. |
കുറിപ്പ്:ഡിസ്ക് ലോഡറിന് താഴെയാണ് സ്പ്രോക്കറ്റ് കാണപ്പെടുന്നത്. |
|

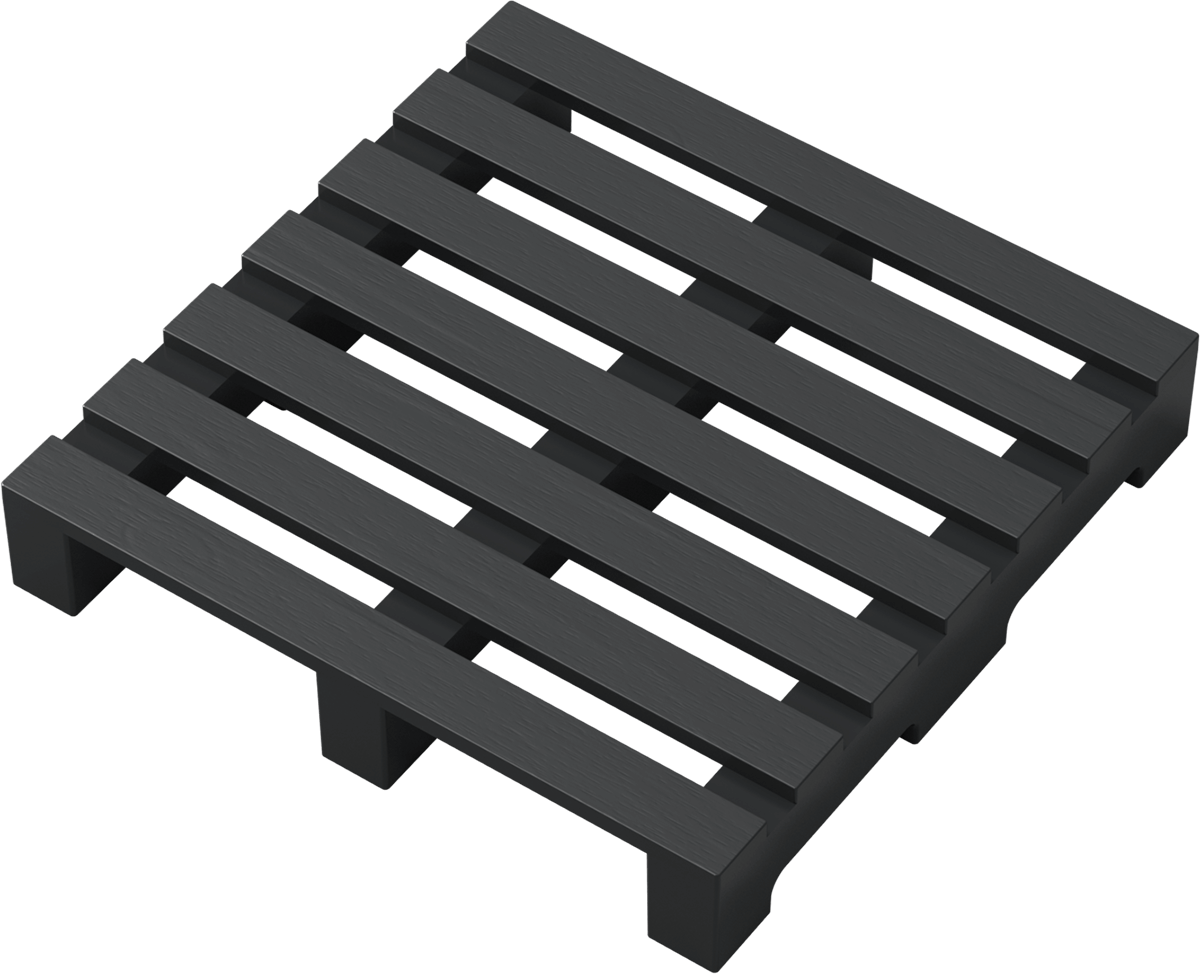

| പാലറ്റ് | 2 | വ്യാവസായിക റോബോട്ടിക് ക്രമീകരണത്തിൽ പാലറ്റൈസിംഗ് സിമുലേറ്റ് ചെയ്യുന്നതിനുള്ള പ്രവർത്തനങ്ങളിൽ ഉപയോഗിക്കുന്നു. |
കുറിപ്പ്:4mm ട്യൂബിംഗിന് താഴെയാണ് പാലറ്റുകൾ കാണപ്പെടുന്നത്. |
|

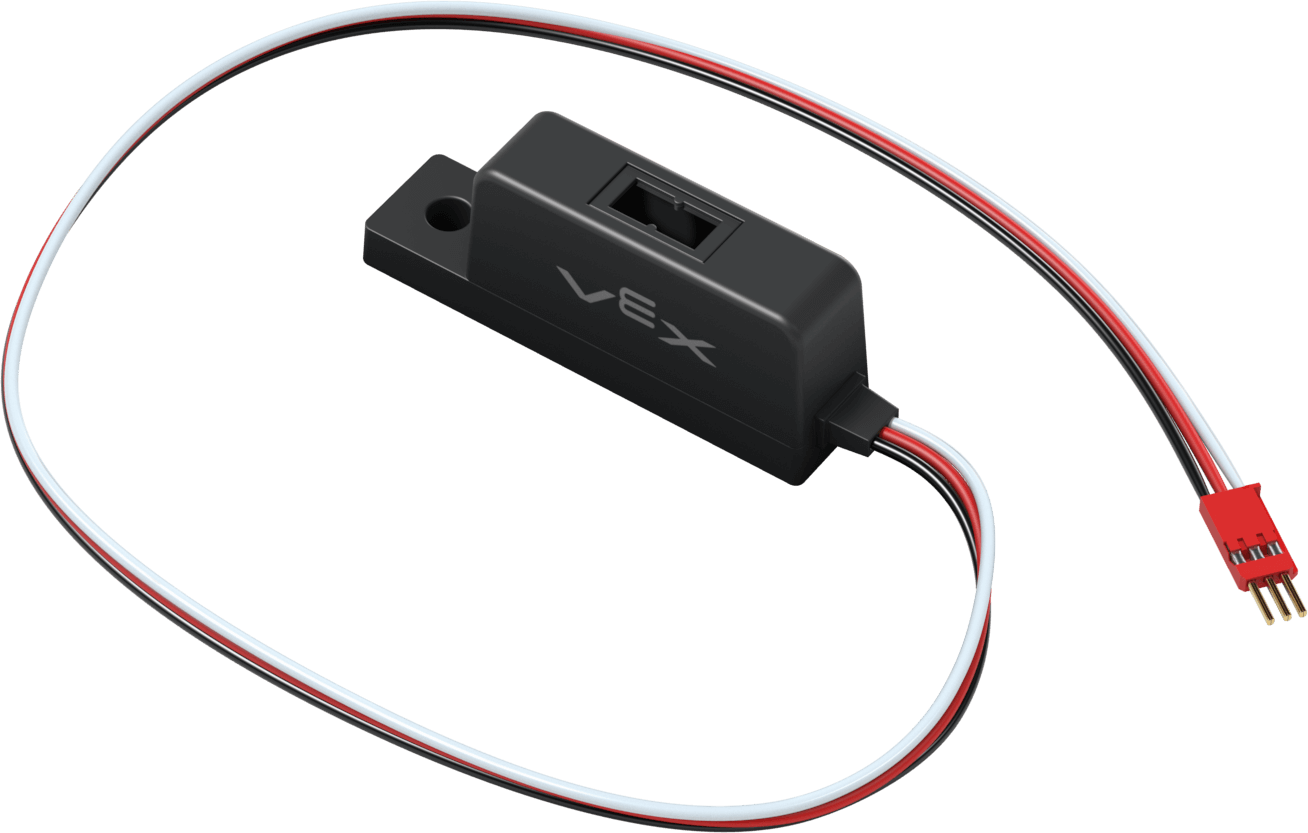

| ഒബ്ജക്റ്റ് സെൻസർ | 1 | വസ്തുക്കളുടെ സാന്നിധ്യം കണ്ടെത്താൻ ഉപയോഗിക്കുന്ന സെൻസർ. |
കുറിപ്പ്:എയർ പമ്പിനും സിഗ്നൽ ടവറിനും താഴെയുള്ള മധ്യഭാഗത്താണ് ഒബ്ജക്റ്റ് സെൻസർ കാണപ്പെടുന്നത്. |

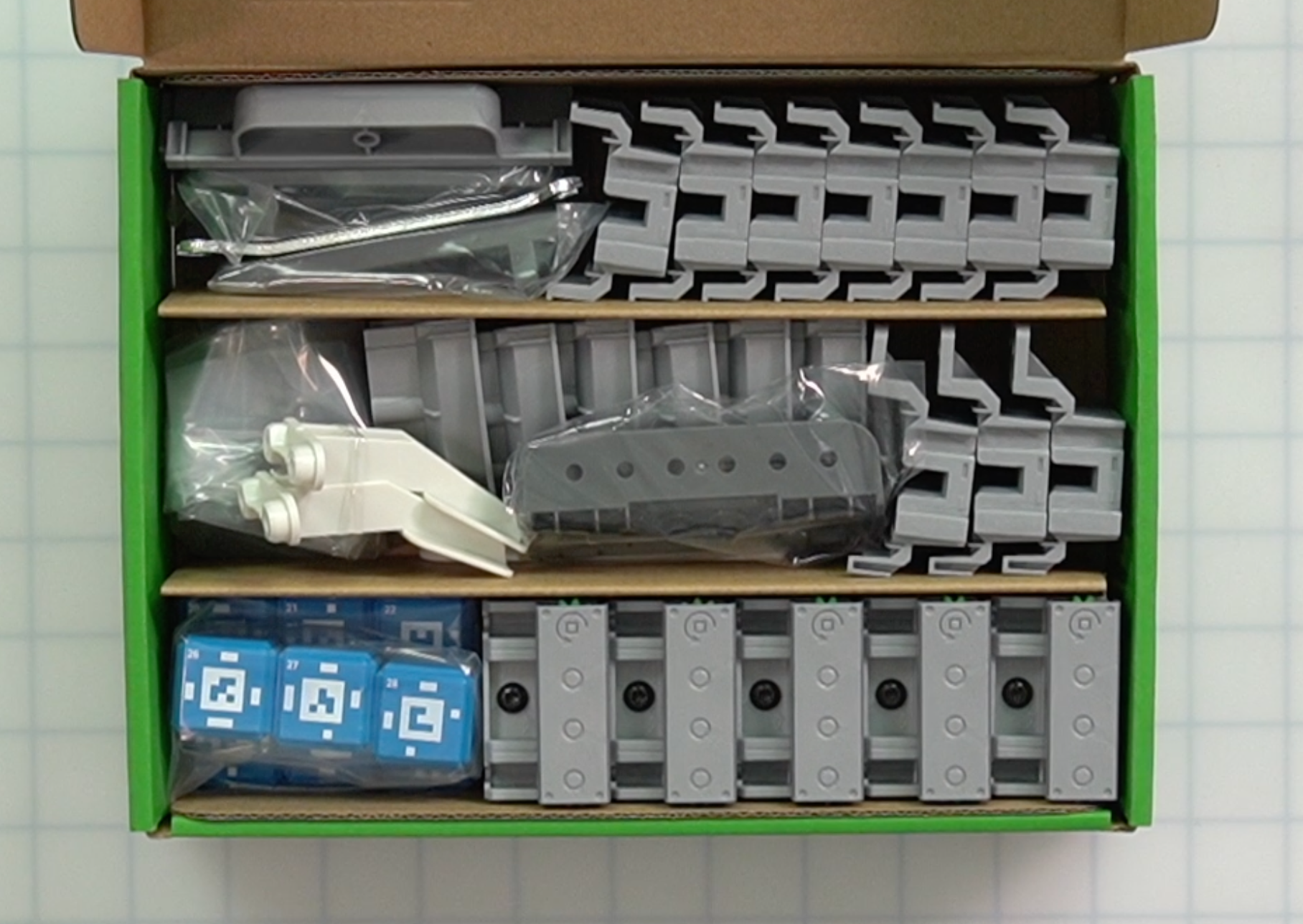

ഘടകങ്ങൾ ബോക്സ് 3
| ഭാഗം | ഫോട്ടോ | അളവ് | ഉദ്ദേശ്യം | സ്ഥലം |
|---|---|---|---|---|

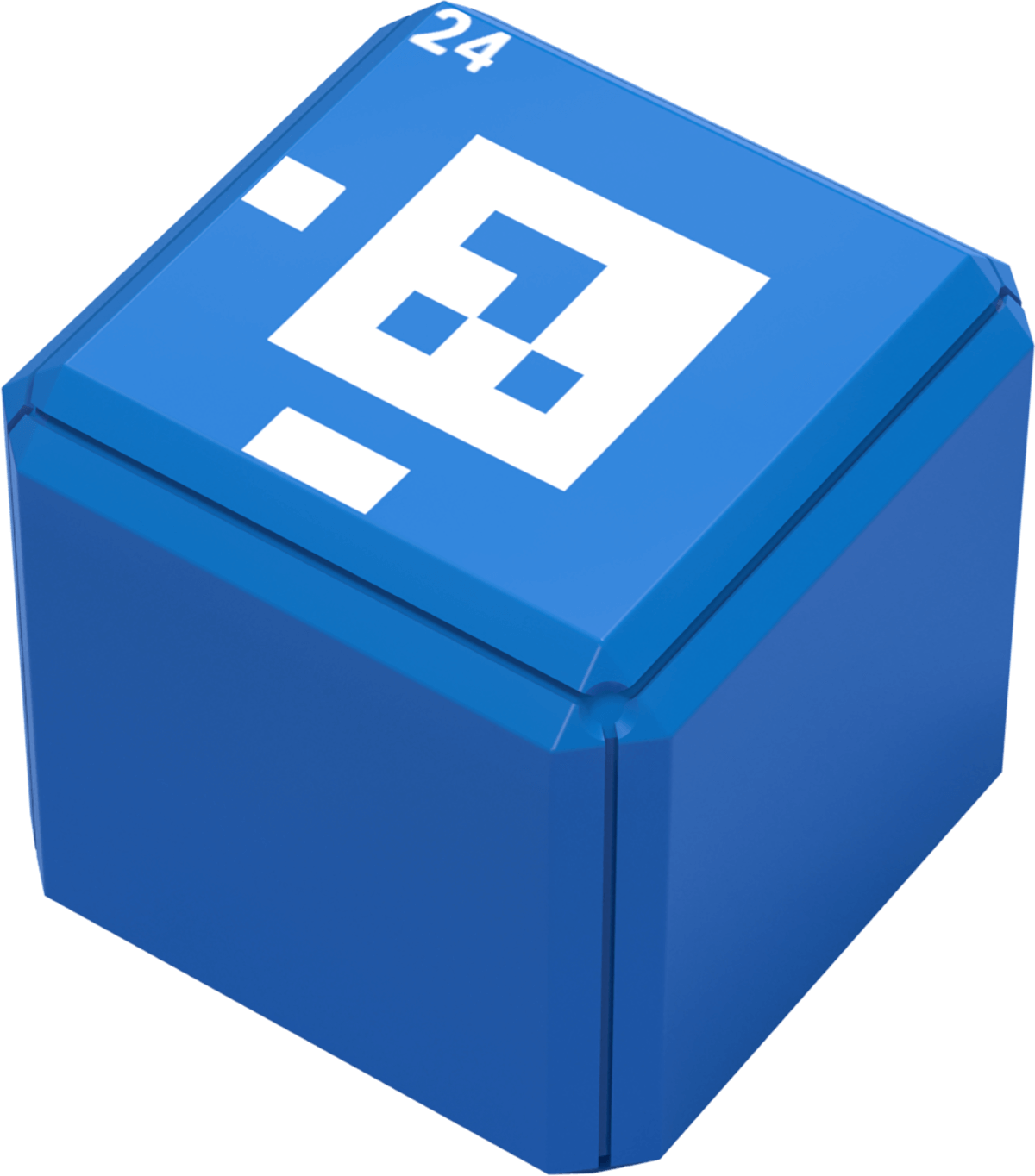

| ക്യൂബ് | 9 |
വ്യാവസായിക റോബോട്ടിക് ക്രമീകരണത്തിൽ വസ്തുക്കളെ അനുകരിക്കുന്നതിനുള്ള പ്രവർത്തനങ്ങളിൽ ഉപയോഗിക്കുന്നു. കുറിപ്പ്: ഓരോ ക്യൂബും വ്യത്യസ്തമായ ഒരു ഏപ്രിൽ ടാഗ് കാണിക്കുന്നു. ഈ പ്രവർത്തനം ഭാവിയിലെ ഒരു അപ്‌ഡേറ്റിൽ വിശദീകരിക്കും. |

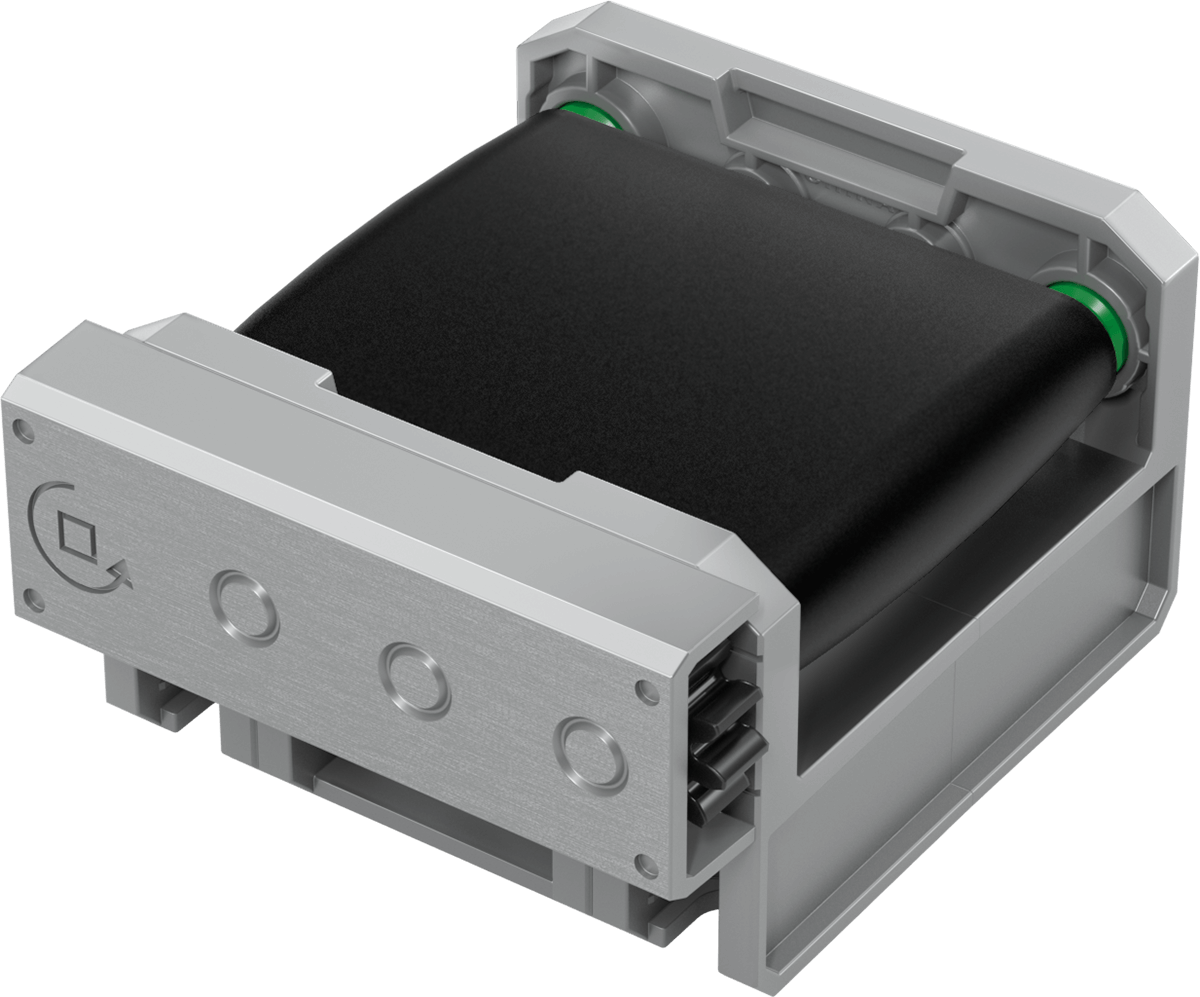

||
| ലീനിയർ കൺവെയർ | 5 | സെർപെന്റൈൻ കൺവെയറിന്റെ മുകളിലേക്കും പുറത്തേക്കും ഡിസ്കുകളും ക്യൂബുകളും നീക്കാൻ ഉപയോഗിക്കുന്നു. | ||

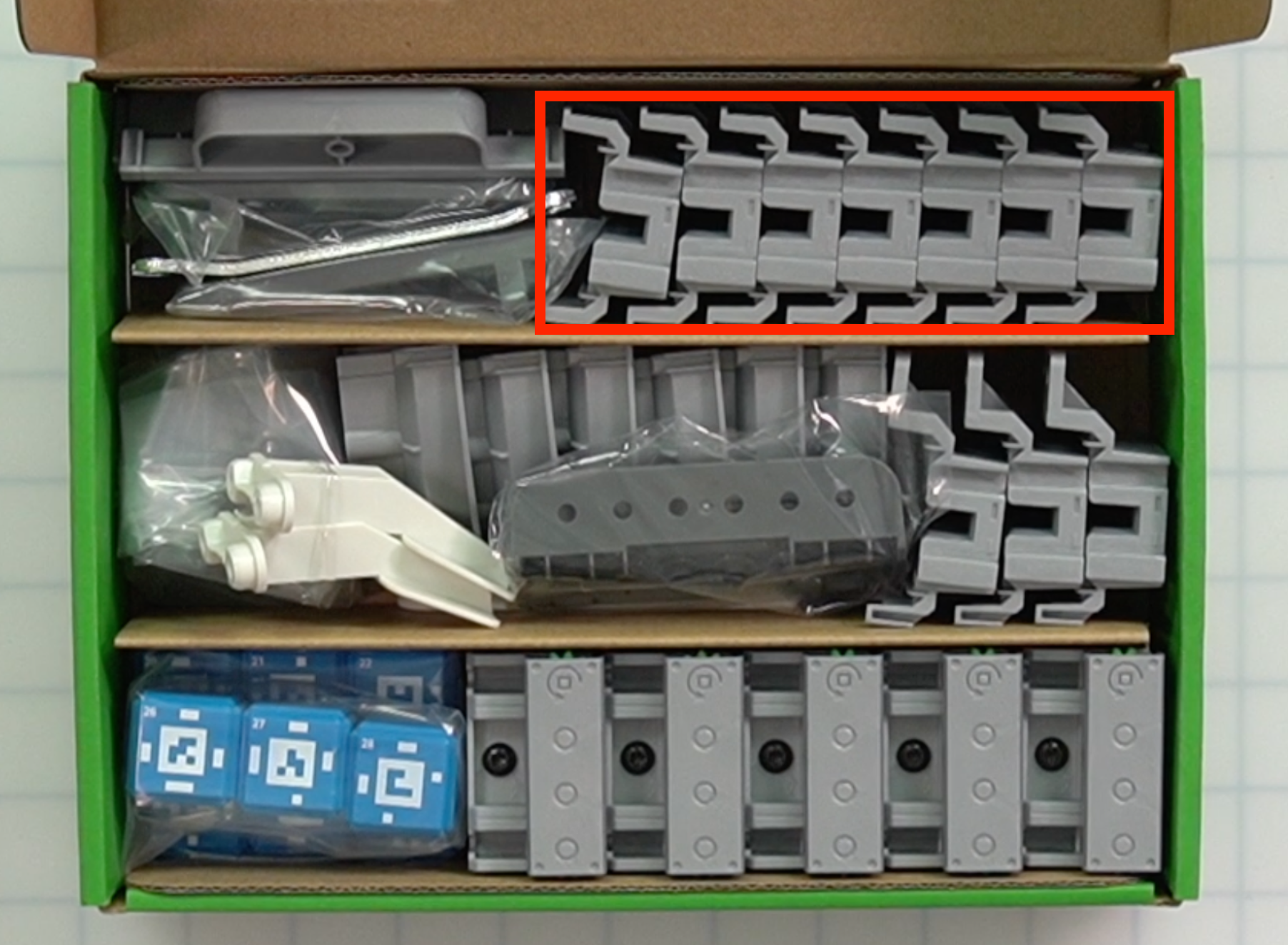

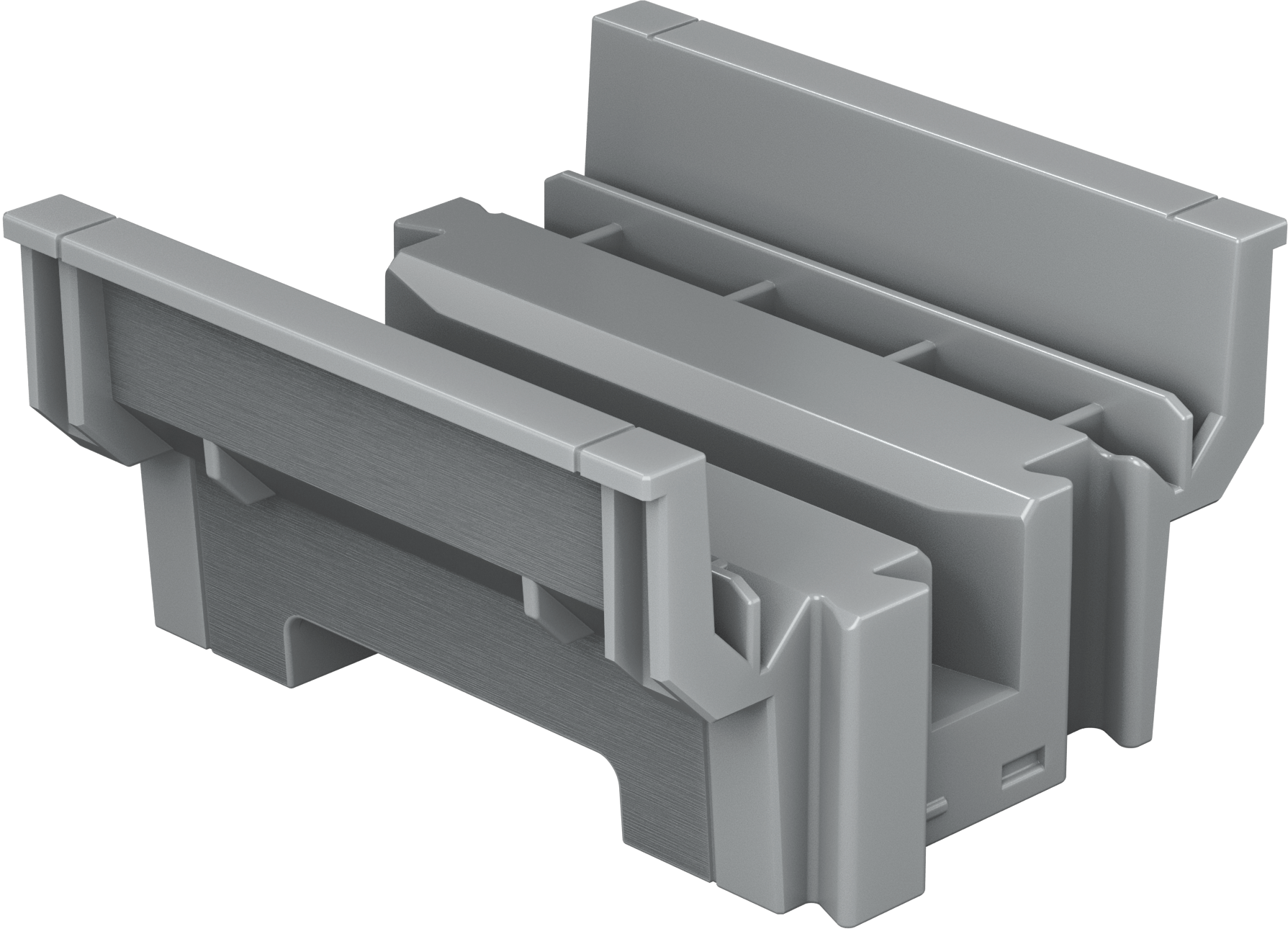

| സെർപന്റൈൻ കൺവെയർ - നേരായ ട്രാക്ക് | 7 | കൺവെയറിനെ CTE ടൈലുമായി ബന്ധിപ്പിക്കാൻ ഉപയോഗിക്കുന്ന സെർപെന്റൈൻ കൺവെയർ ബേസിന്റെ ഒരു ഭാഗം. | ||
| സെർപന്റൈൻ കൺവെയർ - ഡ്രൈവ് ട്രാക്ക് | 1 | കൺവെയറിനെ CTE ടൈലുമായി ബന്ധിപ്പിക്കാൻ ഉപയോഗിക്കുന്ന സെർപെന്റൈൻ കൺവെയർ ബേസിന്റെ ഒരു ഭാഗം. ഈ കഷണം ഒരു മോട്ടോറും സ്‌പ്രോക്കറ്റും കൺവെയറുമായി ബന്ധിപ്പിക്കാൻ ഉപയോഗിക്കുന്നു. | ||
| സെർപന്റൈൻ കൺവെയർ - ഡൈവേർട്ടർ ട്രാക്ക് | 3 | കൺവെയറിനെ CTE ടൈലുമായി ബന്ധിപ്പിക്കാൻ ഉപയോഗിക്കുന്ന സെർപെന്റൈൻ കൺവെയർ ബേസിന്റെ ഒരു ഭാഗം. ഈ ഭാഗം ഒരു ഡൈവേർട്ടറിനെ കൺവെയറുമായി ബന്ധിപ്പിക്കാൻ ഉപയോഗിക്കുന്നു. | ||

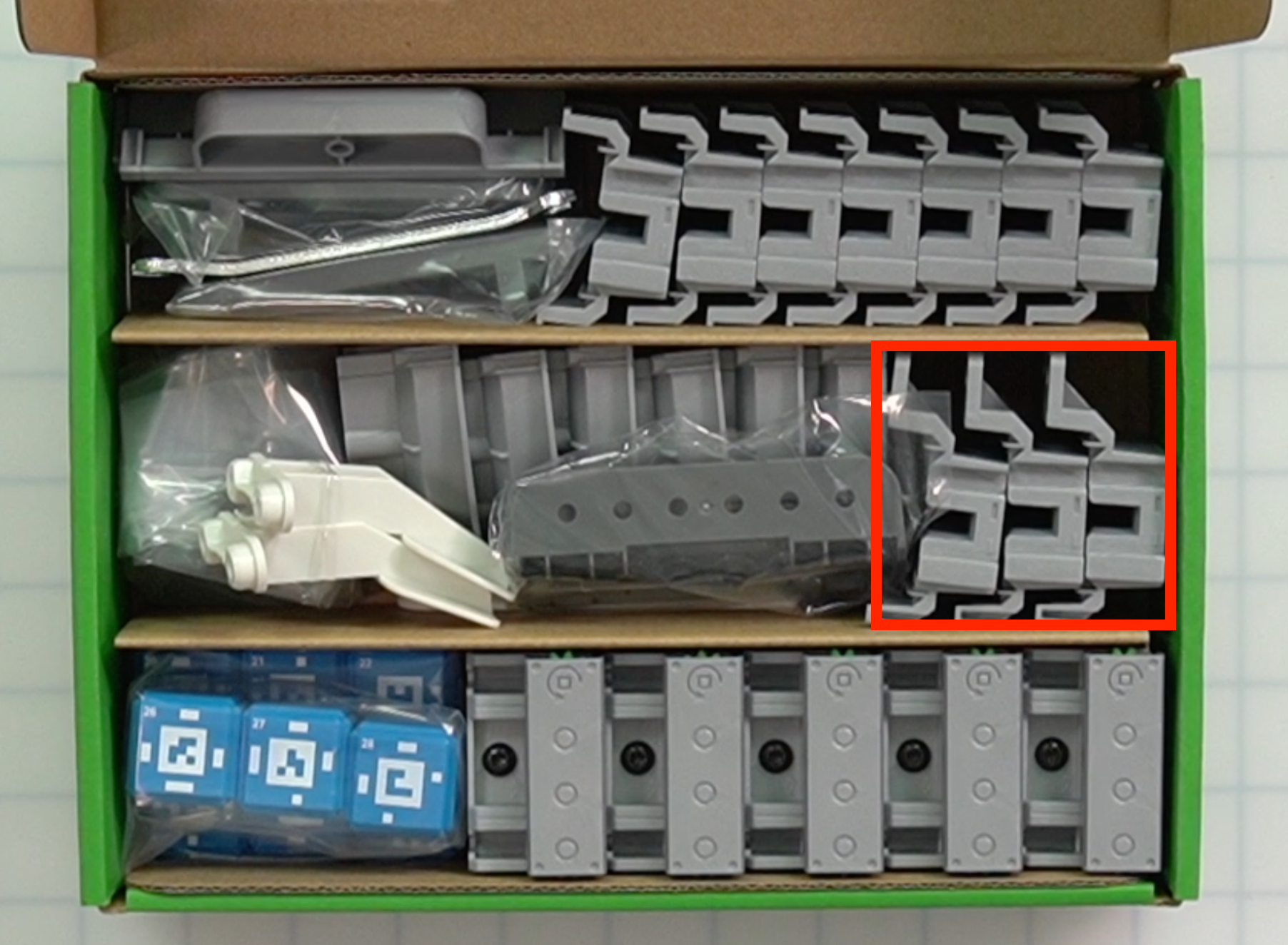

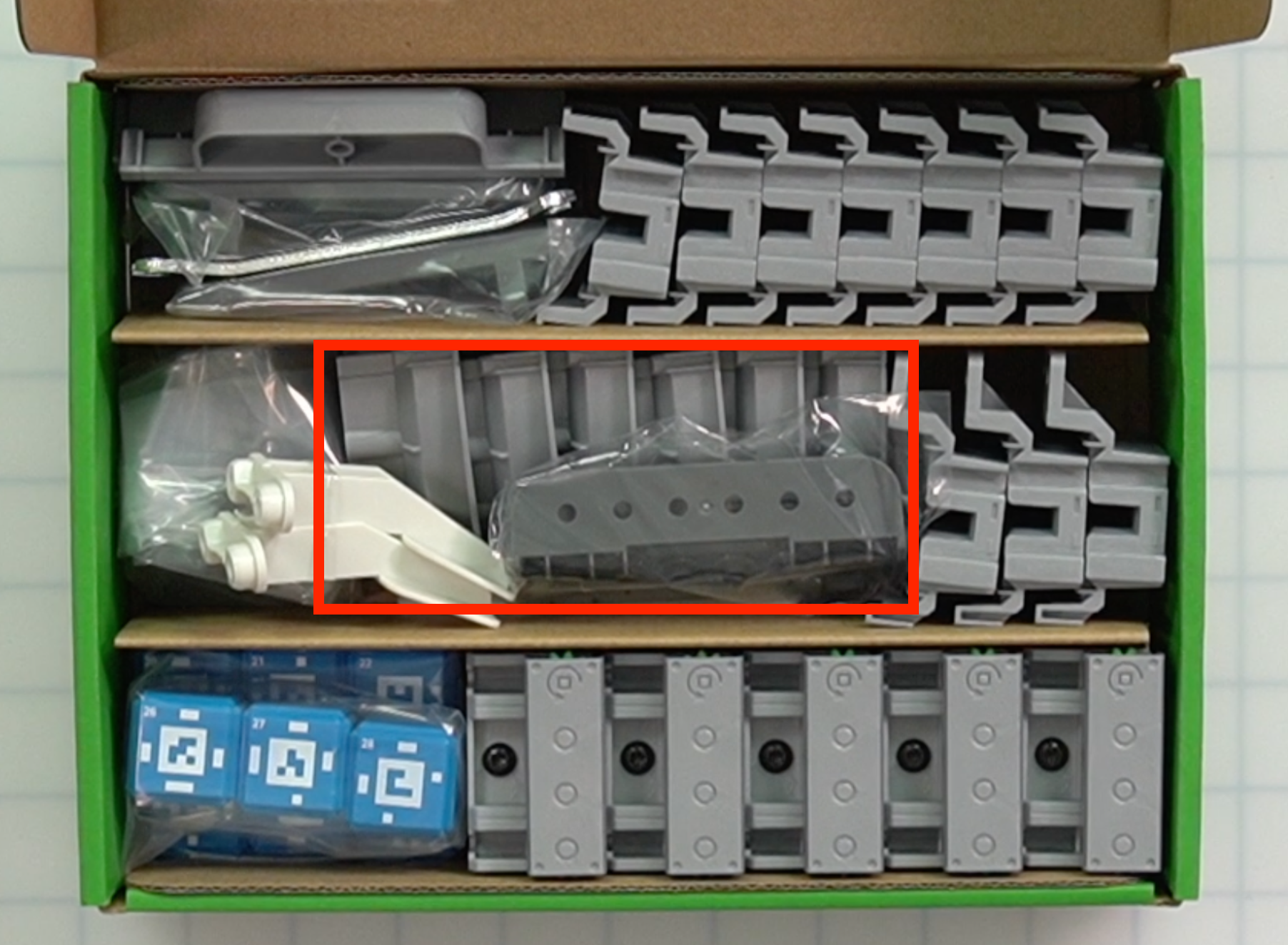

| സെർപന്റൈൻ കൺവെയർ - ടേൺ ട്രാക്ക് | 6 | കൺവെയറിനെ CTE ടൈലുമായി ബന്ധിപ്പിക്കാൻ ഉപയോഗിക്കുന്ന സെർപെന്റൈൻ കൺവെയർ ബേസിന്റെ ഒരു ഭാഗം. |
കുറിപ്പ്:റോബോട്ട് ബ്രെയിൻ മൗണ്ടിന് താഴെയാണ് ടേൺ ട്രാക്കുകൾ സ്ഥിതി ചെയ്യുന്നത്. |
|

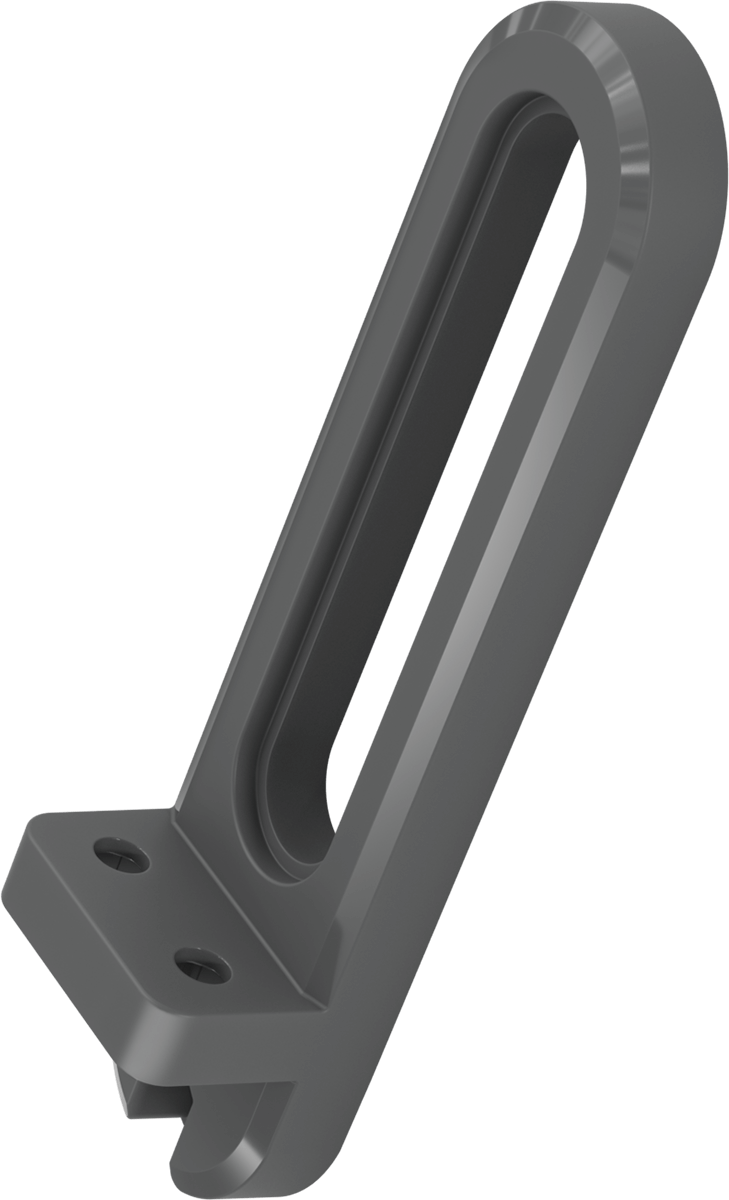

| ന്യൂമാറ്റിക് ഡൈവേർട്ടർ ടവർ | 2 | ഡൈവേർട്ടറിന്റെ ലംബ ഘടകം. |
കുറിപ്പ്:ഡൈവേർട്ടർ ടവറുകൾ ഓപ്പൺ എൻഡ് റെഞ്ചിന് താഴെയാണ് സ്ഥിതി ചെയ്യുന്നത്. |
|
| ന്യൂമാറ്റിക് ഡൈവേർട്ടർ ആം | 2 | ഡൈവേർട്ടറിന്റെ തിരശ്ചീന ഘടകം. ഈ കഷണങ്ങൾ ഒരു ന്യൂമാറ്റിക് സിലിണ്ടറിന്റെ അടിസ്ഥാനത്തിൽ ഡൈവേർട്ടർ ടവറിലൂടെ നീങ്ങുന്നു. | ||

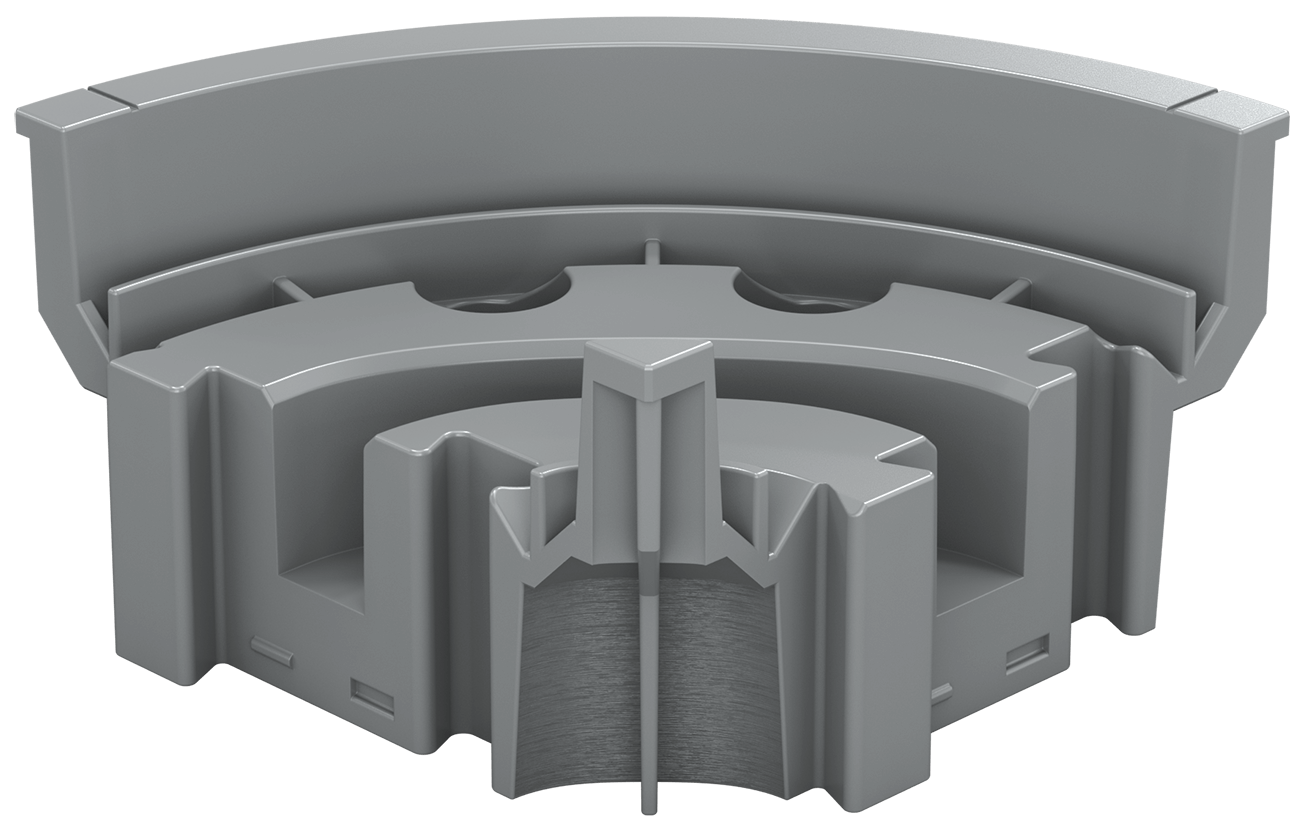

| ഫീഡർ ബേസ് | 1 | ഡിസ്ക് ഫീഡറിന്റെ അടിഭാഗത്തെ ഘടകം. ഡിസ്ക് ഫീഡറിനെ CTE ടൈലുമായി ബന്ധിപ്പിക്കാൻ ഉപയോഗിക്കുന്നു. |
കുറിപ്പ്: ഡൈവേർട്ടർ ആംസിന് താഴെയാണ് ഫീഡർ ബേസ് സ്ഥിതി ചെയ്യുന്നത്. |
|
| ഡിസ്ക് ഫീഡർ | 1 | ന്യൂമാറ്റിക്സ് ഉപയോഗിച്ച് ഡിസ്കുകൾ ഡിസ്ക് ലോഡറിൽ നിന്ന് എൻട്രി കൺവെയറിലേക്ക് തള്ളുന്നു. |
കുറിപ്പ്:റോബോട്ട് ബ്രെയിൻ മൗണ്ടിന് താഴെയാണ് ഡിസ്ക് ഫീഡർ സ്ഥിതി ചെയ്യുന്നത്. |
|
| റോബോട്ട് ബ്രെയിൻ മൗണ്ട് | 1 | റോബോട്ട് ബ്രെയിൻ ഒരു CTE ടൈലിൽ ഘടിപ്പിക്കാൻ ഉപയോഗിക്കുന്നു. | ||

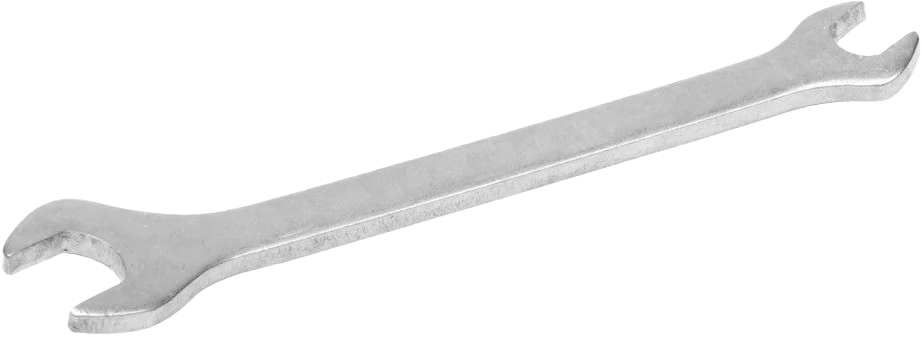

| ഓപ്പൺ എൻഡ് റെഞ്ച് | 1 | ഒരു സ്ക്രൂ ഉറപ്പിക്കുമ്പോൾ ഒരു നട്ട് അല്ലെങ്കിൽ സ്റ്റാൻഡ്ഓഫ് സ്ഥാനത്ത് പിടിക്കാൻ ഉപയോഗിക്കുന്നു. |
