VEXcode EXP-യിൽ ന്യൂമാറ്റിക്സ് കോൺഫിഗർ ചെയ്യുന്നു – VEX ലൈബ്രറി

CTE വർക്ക്സെല്ലിനൊപ്പം ന്യൂമാറ്റിക്സ് ഉപയോഗിക്കുമ്പോൾ, നിങ്ങൾ ഉപകരണം VEXcode EXP-യിൽ കോൺഫിഗർ ചെയ്യേണ്ടതുണ്ട്. ന്യൂമാറ്റിക്സ് കോൺഫിഗർ ചെയ്തുകഴിഞ്ഞാൽ, VEXcode EXP ടൂൾബോക്സിലേക്ക് ന്യൂമാറ്റിക്സ് കമാൻഡുകൾ ചേർക്കും.

CTE (കരിയർ ആൻഡ് ടെക്നിക്കൽ എഡ്യൂക്കേഷൻ) നായുള്ള റോബോട്ട് കോൺഫിഗറേഷൻ ചിത്രീകരിക്കുന്ന ഡയഗ്രം, സജ്ജീകരണത്തിനും പ്രവർത്തനത്തിനും അത്യാവശ്യമായ ലേബൽ ചെയ്ത ഘടകങ്ങളും കണക്ഷനുകളും കാണിക്കുന്നു.

VEXcode EXP-യിൽ ഒരു പ്രോജക്റ്റ് തുറക്കുക.

CTE (കരിയർ ആൻഡ് ടെക്നിക്കൽ എഡ്യൂക്കേഷൻ) ആപ്ലിക്കേഷനുകൾക്കായുള്ള റോബോട്ട് കോൺഫിഗറേഷൻ ക്രമീകരണങ്ങൾ ചിത്രീകരിക്കുന്ന ഡയഗ്രം, ഒപ്റ്റിമൽ പ്രകടനത്തിനായി പ്രധാന ഘടകങ്ങളും അവയുടെ കണക്ഷനുകളും പ്രദർശിപ്പിക്കുന്നു.

സ്ക്രീനിന്റെ മുകളിൽ വലത് കോണിലുള്ള ഉപകരണ വിൻഡോ ഐക്കൺ തിരഞ്ഞെടുക്കുക.

ഒരു VEX റോബോട്ടിന്റെ കോൺഫിഗറേഷൻ ചിത്രീകരിക്കുന്ന ഡയഗ്രം, കരിയറിനും സാങ്കേതിക വിദ്യാഭ്യാസത്തിനും പ്രസക്തമായ പ്രധാന ഘടകങ്ങളും അവയുടെ ബന്ധങ്ങളും കാണിക്കുന്നു.

ഒരു ഉപകരണം ചേർക്കുക ബട്ടൺ തിരഞ്ഞെടുക്കുക.

സിടിഇ (കരിയർ ആൻഡ് ടെക്നിക്കൽ എഡ്യൂക്കേഷൻ) യ്ക്കുള്ള റോബോട്ട് കോൺഫിഗറേഷൻ ചിത്രീകരിക്കുന്ന ഡയഗ്രം, ഒപ്റ്റിമൽ സജ്ജീകരണത്തിനും പ്രവർത്തനക്ഷമതയ്ക്കുമായി പ്രധാന ഘടകങ്ങളും അവയുടെ കണക്ഷനുകളും കാണിക്കുന്നു.

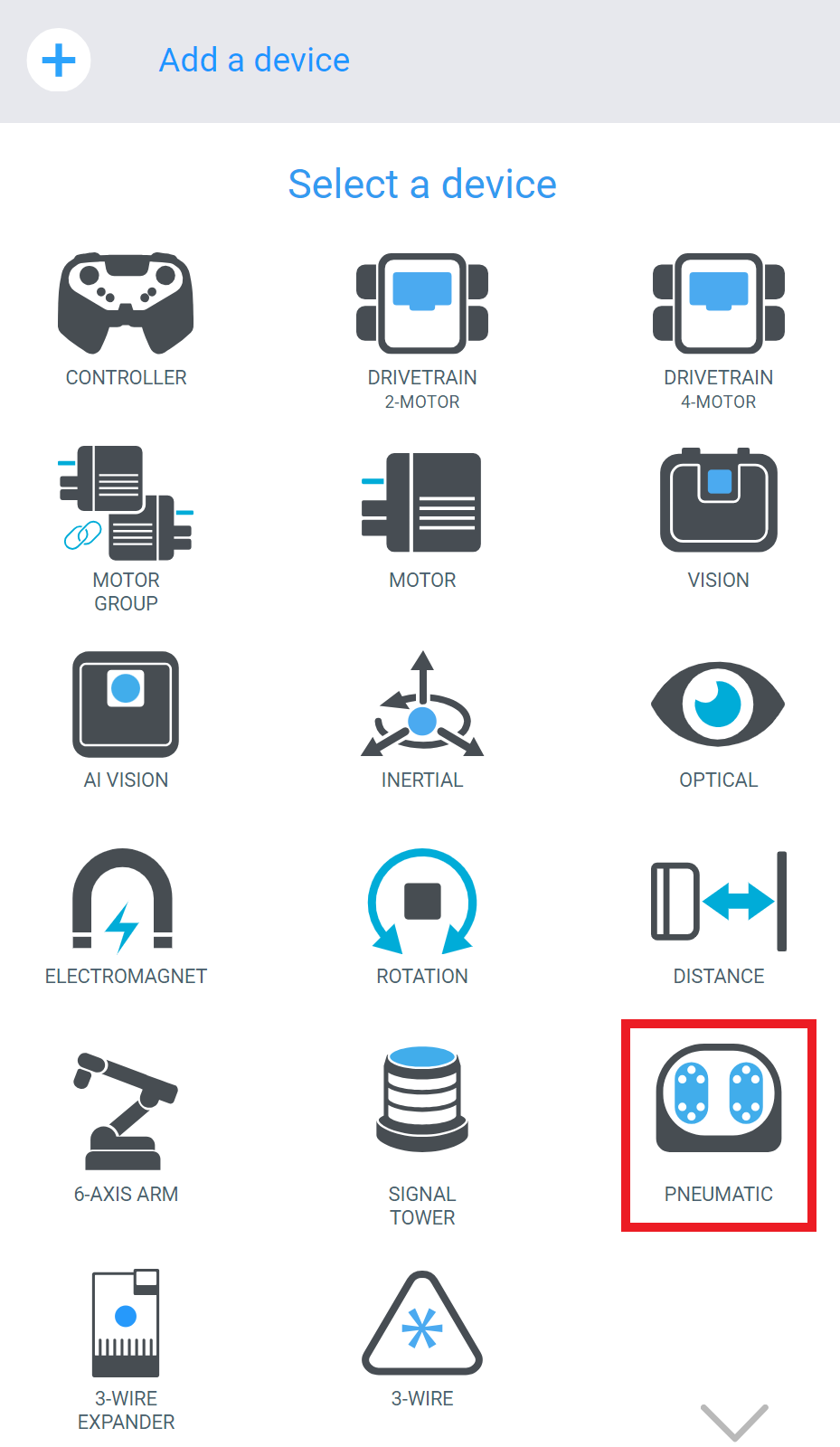

ലഭ്യമായ ഉപകരണങ്ങളുടെ പട്ടികയിൽ നിന്ന് ന്യൂമാറ്റിക് തിരഞ്ഞെടുക്കുക.

സിടിഇ (കരിയർ ആൻഡ് ടെക്നിക്കൽ എഡ്യൂക്കേഷൻ) ആപ്ലിക്കേഷനുകൾക്കായുള്ള റോബോട്ട് കോൺഫിഗറേഷൻ ക്രമീകരണങ്ങൾ കാണിക്കുന്ന ഡയഗ്രം, പ്രധാന ഘടകങ്ങളും ഒപ്റ്റിമൽ പ്രകടനത്തിനായുള്ള അവയുടെ ക്രമീകരണവും ചിത്രീകരിക്കുന്നു.

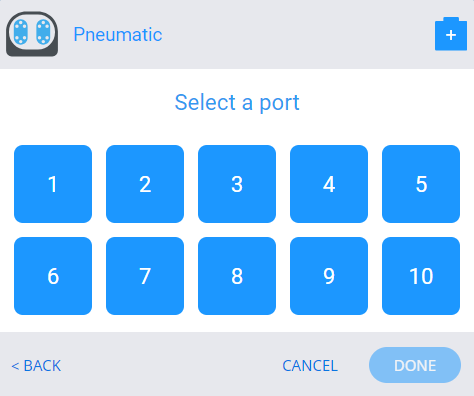

EXP ബ്രെയിനിൽ ഏത് പോർട്ടിലേക്കാണ് ന്യൂമാറ്റിക്സ് ബന്ധിപ്പിച്ചിരിക്കുന്നതെന്ന് തിരഞ്ഞെടുക്കുക.

CTE (കരിയർ ആൻഡ് ടെക്നിക്കൽ എഡ്യൂക്കേഷൻ) യ്ക്കുള്ള റോബോട്ട് കോൺഫിഗറേഷൻ ക്രമീകരണങ്ങൾ ചിത്രീകരിക്കുന്ന ഡയഗ്രം, മികച്ച പ്രകടനത്തിനായി വിവിധ ഘടകങ്ങളും അവയുടെ കണക്ഷനുകളും പ്രദർശിപ്പിക്കുന്നു.

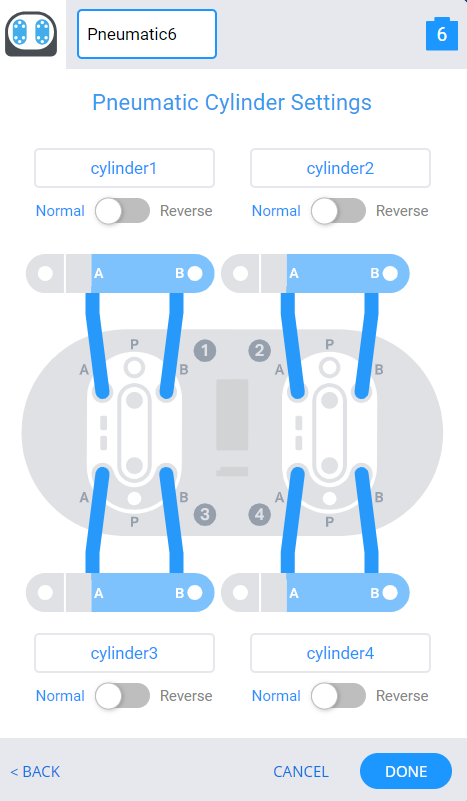

ന്യൂമാറ്റിക് സിലിണ്ടർ സെറ്റിംഗ്സ് വിൻഡോ തുറക്കും.

സ്ഥിരസ്ഥിതിയായി, ക്രമീകരണങ്ങളിൽ സിലിണ്ടറുകളുടെ എ, ബി വശങ്ങൾ ന്യൂമാറ്റിക് സോളിനോയിഡിന്റെ എ, ബി വശങ്ങളുമായി യാന്ത്രികമായി ബന്ധിപ്പിച്ചിരിക്കുന്നു.

CTE (കരിയർ ആൻഡ് ടെക്നിക്കൽ എഡ്യൂക്കേഷൻ) യ്ക്കുള്ള റോബോട്ട് കോൺഫിഗറേഷൻ ചിത്രീകരിക്കുന്ന ഡയഗ്രം, സജ്ജീകരണ പ്രക്രിയ മനസ്സിലാക്കാൻ സഹായിക്കുന്നതിന് വിവിധ ഘടകങ്ങളും അവയുടെ കണക്ഷനുകളും കാണിക്കുന്നു.

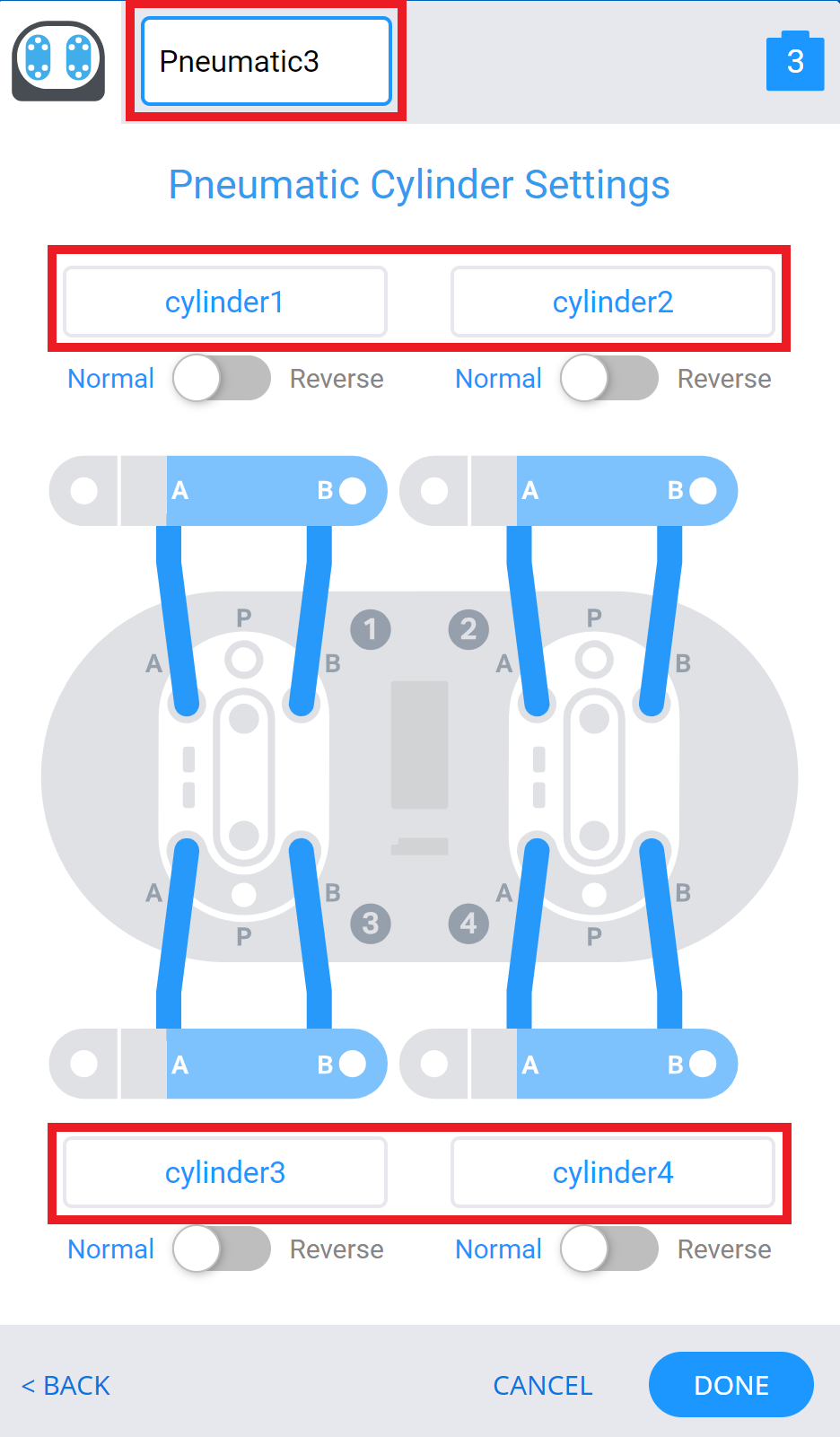

ന്യൂമാറ്റിക് സിലിണ്ടർ സെറ്റിംഗ്സ് വിൻഡോയിൽ നിന്ന്, നിങ്ങൾക്ക് ന്യൂമാറ്റിക്സിനെയും വ്യക്തിഗത സിലിണ്ടറുകളെയും പുനർനാമകരണം ചെയ്യാൻ കഴിയും.

CTE (കരിയർ ആൻഡ് ടെക്നിക്കൽ എഡ്യൂക്കേഷൻ) നായുള്ള റോബോട്ട് കോൺഫിഗറേഷൻ ചിത്രീകരിക്കുന്ന ഡയഗ്രം, ലേബൽ ചെയ്ത ഘടകങ്ങളും കണക്ഷനുകളും ഉപയോഗിച്ച്, റോബോട്ടുകൾ കൂട്ടിച്ചേർക്കുന്നതിനും പ്രോഗ്രാം ചെയ്യുന്നതിനുമുള്ള ഒരു വിഷ്വൽ ഗൈഡ് നൽകുന്നു.

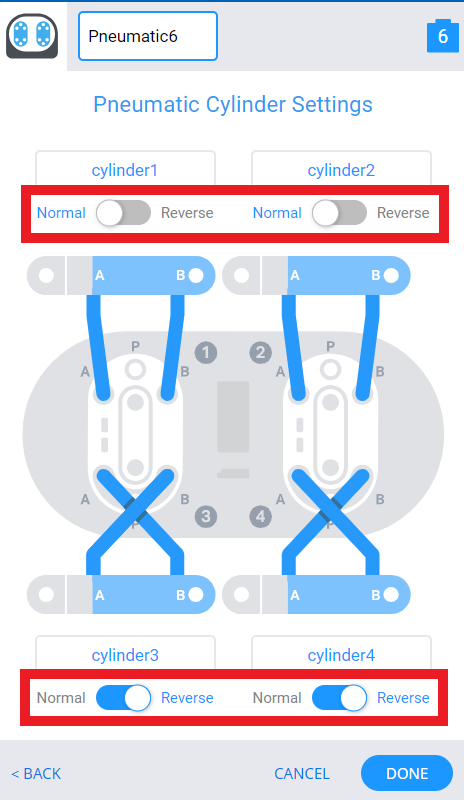

സിലിണ്ടറുകളുടെ കോൺഫിഗറേഷൻ മാറ്റാൻ നിങ്ങൾക്ക്നോർമൽ അല്ലെങ്കിൽറിവേഴ്സ് ടോഗിളുകൾ തിരഞ്ഞെടുക്കാം.

സിടിഇ (കരിയർ ആൻഡ് ടെക്നിക്കൽ എഡ്യൂക്കേഷൻ) യ്ക്കുള്ള റോബോട്ട് കോൺഫിഗറേഷൻ ക്രമീകരണങ്ങൾ ചിത്രീകരിക്കുന്ന ഡയഗ്രം, ഒപ്റ്റിമൽ പ്രകടനത്തിനായി വിവിധ ഘടകങ്ങളും അവയുടെ കണക്ഷനുകളും കാണിക്കുന്നു.

തിരഞ്ഞെടുക്കുക പൂർത്തിയായി.

CTE (കരിയർ ആൻഡ് ടെക്നിക്കൽ എഡ്യൂക്കേഷൻ) യ്ക്കുള്ള റോബോട്ട് കോൺഫിഗറേഷൻ ക്രമീകരണങ്ങൾ ചിത്രീകരിക്കുന്ന ഡയഗ്രം, പ്രകടനം ഒപ്റ്റിമൈസ് ചെയ്യുന്നതിനായി വിവിധ ഘടകങ്ങളും അവയുടെ കണക്ഷനുകളും കാണിക്കുന്നു.

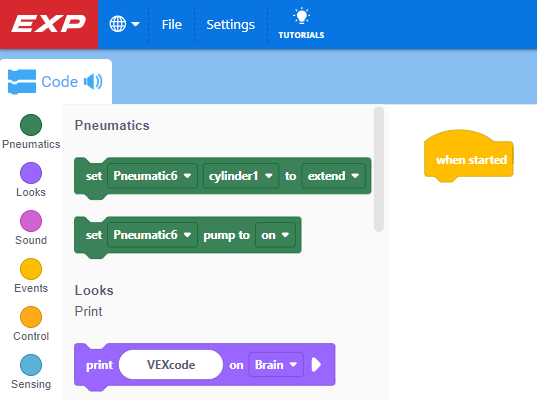

ടൂൾബോക്സിൽ ന്യൂമാറ്റിക്സ് കമാൻഡുകൾ ദൃശ്യമാകും, ഇത് VEXcode EXP-ൽ ന്യൂമാറ്റിക്സ് സിസ്റ്റം കോഡ് ചെയ്യാൻ നിങ്ങളെ അനുവദിക്കുന്നു.
