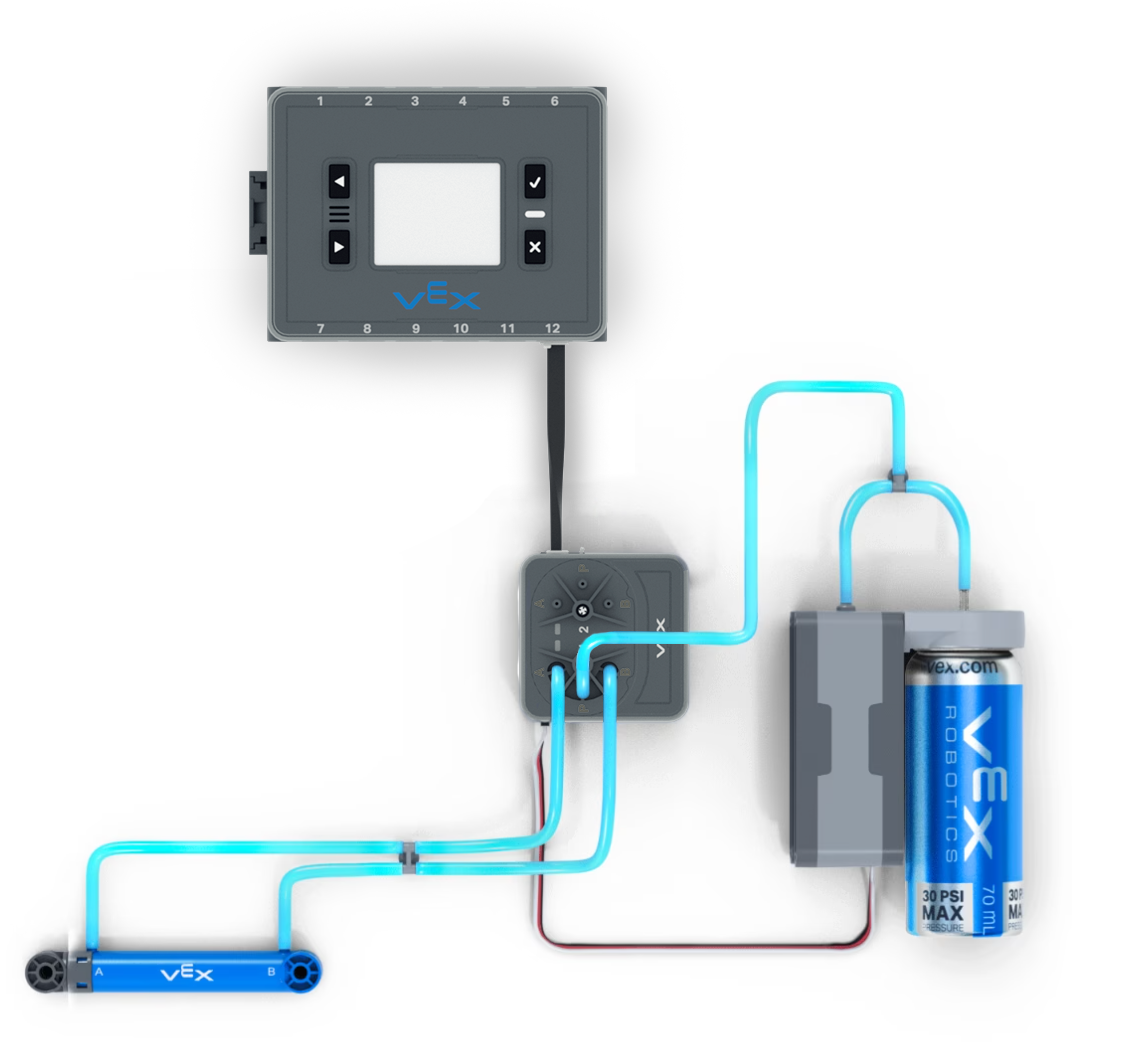

ഐക്യു ന്യൂമാറ്റിക്സ് കിറ്റ് ഘടകങ്ങൾ മനസ്സിലാക്കുന്നു

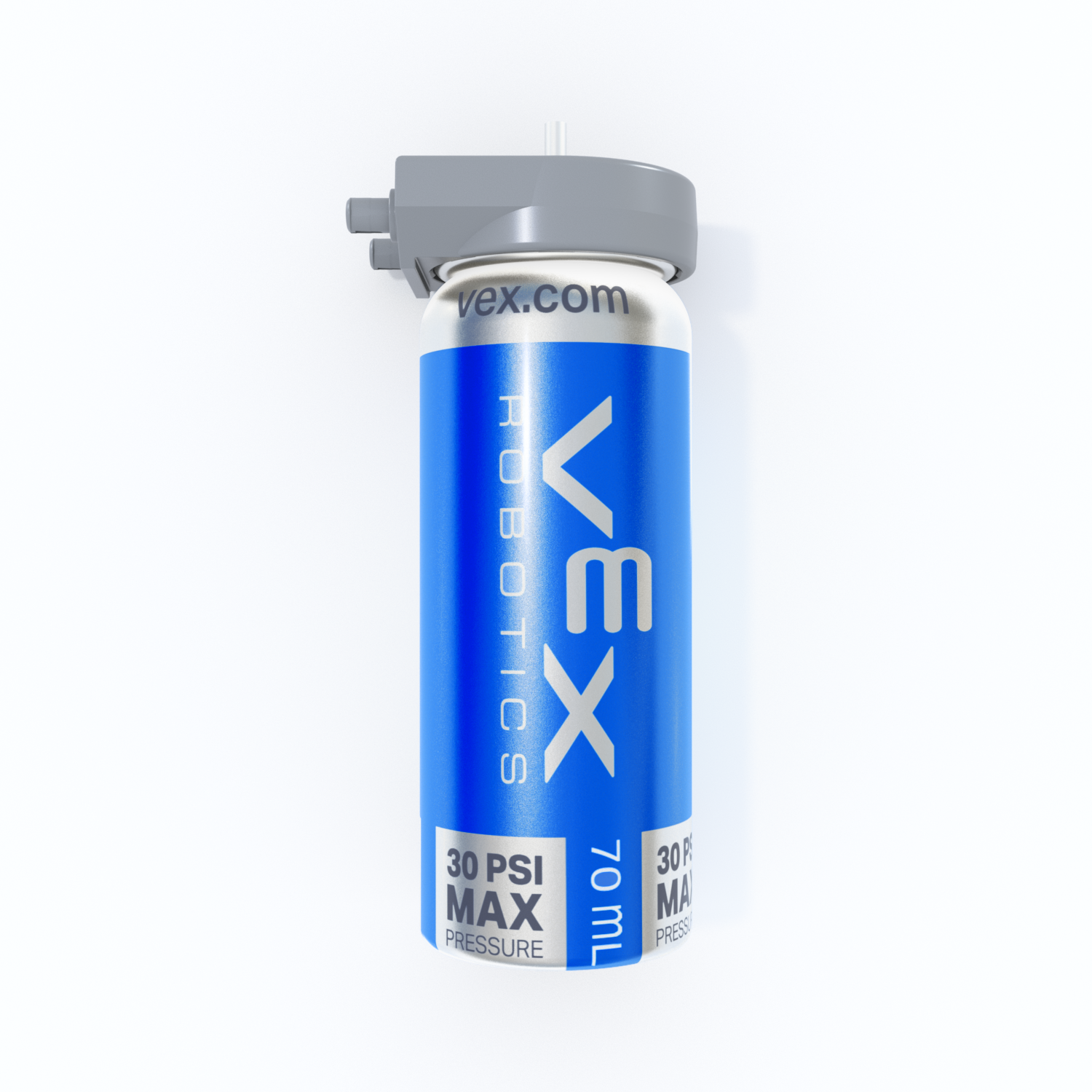

എയർ ടാങ്ക് നിങ്ങളുടെ ന്യൂമാറ്റിക്‌സിന് ഒരു ബാക്കപ്പ് സിസ്റ്റമായി പ്രവർത്തിക്കുന്നു, അധിക വായു സംഭരിക്കുന്നു.

നിങ്ങളുടെ ന്യൂമാറ്റിക് സിസ്റ്റത്തിന്റെ (സിലിണ്ടറുകൾ) ഒന്നിലധികം ഭാഗങ്ങൾക്ക് ഒരേസമയം വായു ആവശ്യമായി വരുമ്പോൾ, എയർ ടാങ്ക് ഇടപെടുന്നു. ഇത് സിസ്റ്റത്തിന് ന്യൂമാറ്റിക് പമ്പിലുള്ള മൊത്തം ആശ്രയത്വം കുറയ്ക്കുന്നു. നിങ്ങളുടെ ന്യൂമാറ്റിക് സിസ്റ്റത്തിന്റെ സ്ഥിരവും വിശ്വസനീയവുമായ പ്രവർത്തനം നിലനിർത്തുന്നതിൽ ഇത് ഒരു നിർണായക ഘടകമാണ്.

ചാരനിറത്തിലുള്ള ചതുരാകൃതിയിലുള്ള ആകൃതി കൊണ്ട് നിങ്ങൾക്ക് തിരിച്ചറിയാൻ കഴിയുന്ന എയർ പമ്പ്, വായു കംപ്രസ് ചെയ്തുകൊണ്ട് ഒരു എഞ്ചിൻ പോലെ പ്രവർത്തിക്കുകയും പ്രധാനമായും സോളിനോയിഡ് വഴി സിലിണ്ടറുകളിലേക്ക് അയയ്ക്കുകയും ചെയ്യുന്നു.

സിലിണ്ടറുകൾക്ക് സ്വന്തമായി ഒരു ബലവും ഉത്പാദിപ്പിക്കാൻ കഴിയില്ല, അതിനാൽ അവയ്ക്ക് എയർ പമ്പിന്റെ സഹായം ആവശ്യമാണ്. എയർ പമ്പ് കംപ്രസ് ചെയ്ത വായുവിൽ ഒരു ഭാഗം എയർ ടാങ്കിലേക്ക് അയയ്ക്കുന്നു. ഇത് ചെയ്യുന്നതിലൂടെ, നിങ്ങളുടെ മുഴുവൻ ന്യൂമാറ്റിക് സിസ്റ്റവും സുഗമമായും കാര്യക്ഷമമായും പ്രവർത്തിക്കുന്നു, പ്രത്യേകിച്ചും ആവശ്യകത കൂടുതലുള്ളപ്പോൾ. നിങ്ങളുടെ സിസ്റ്റം വായു മർദ്ദം നിലനിർത്താൻ ആഗ്രഹിക്കുന്നിടത്തോളം, എയർ പമ്പ് ഓണായിരിക്കണം.

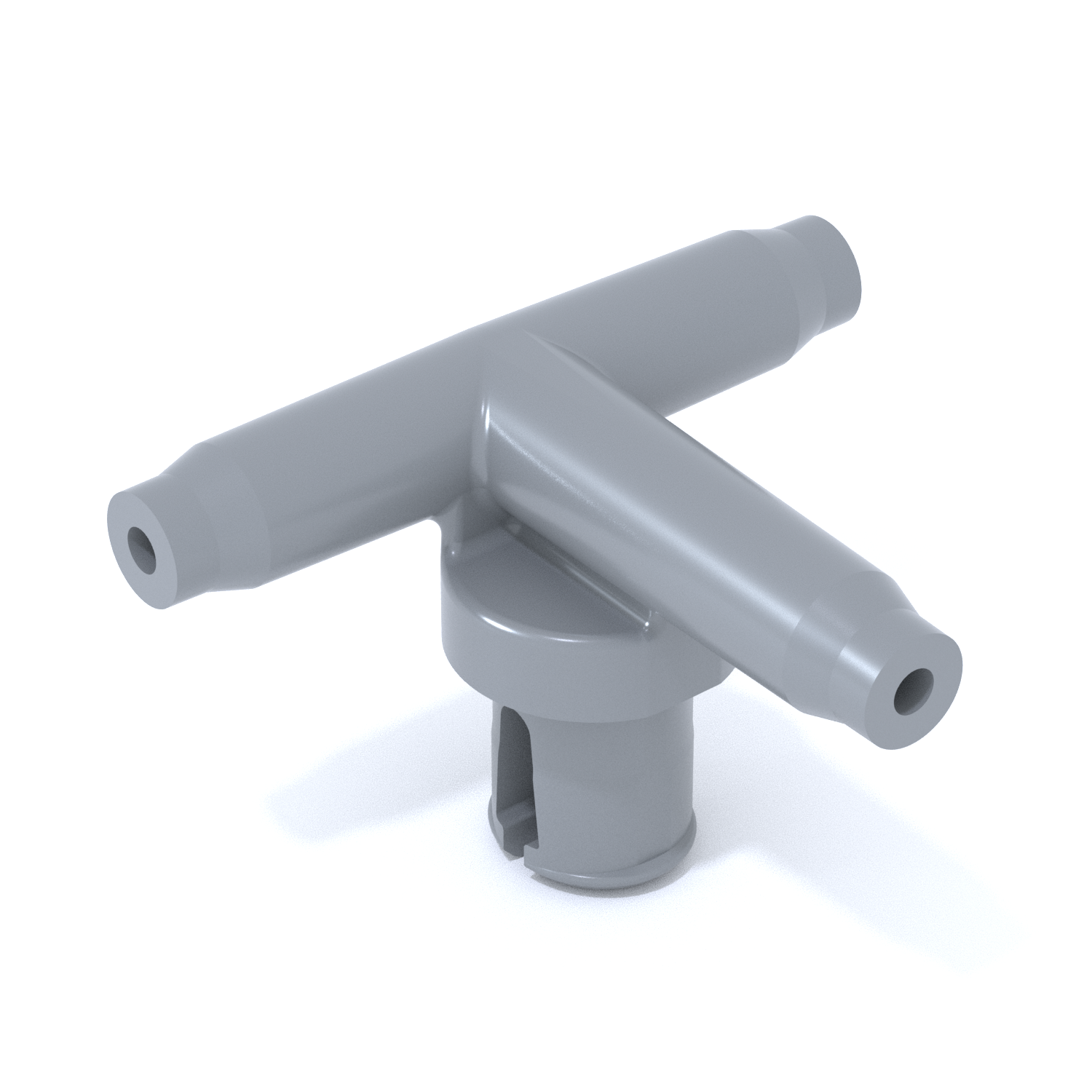

'T' എന്ന അക്ഷരം പോലെ കാണപ്പെടുന്നതിനാൽ എളുപ്പത്തിൽ തിരിച്ചറിയാൻ കഴിയുന്ന ടീ ഫിറ്റിംഗ്, നിങ്ങളുടെ ന്യൂമാറ്റിക് സിസ്റ്റത്തിലെ ഒരു സ്ഥലത്ത് നിന്ന് രണ്ട് വ്യത്യസ്ത സ്ഥലങ്ങളിലേക്ക് വായു അയയ്ക്കാൻ സഹായിക്കുന്നു.
ഇത് നിങ്ങൾക്ക് ഒരേ സമയം വ്യത്യസ്ത സ്ഥലങ്ങളിലേക്ക് വായു അയയ്ക്കാനുള്ള ശക്തി നൽകുന്നു, ഉദാഹരണത്തിന് ഒന്നിലധികം സിലിണ്ടറുകൾ ഒരുമിച്ച് പ്രവർത്തിക്കാൻ സഹായിക്കുക അല്ലെങ്കിൽ കൂടുതൽ സങ്കീർണ്ണമായ റൂട്ടുകൾ കൈകാര്യം ചെയ്യുക. ടീ ഫിറ്റിംഗ് ഉപയോഗിച്ച്, നിങ്ങളുടെ ന്യൂമാറ്റിക് സിസ്റ്റത്തിനായി ശരിക്കും സൃഷ്ടിപരവും വഴക്കമുള്ളതുമായ ഡിസൈനുകൾ നിങ്ങൾക്ക് കൊണ്ടുവരാൻ കഴിയും.

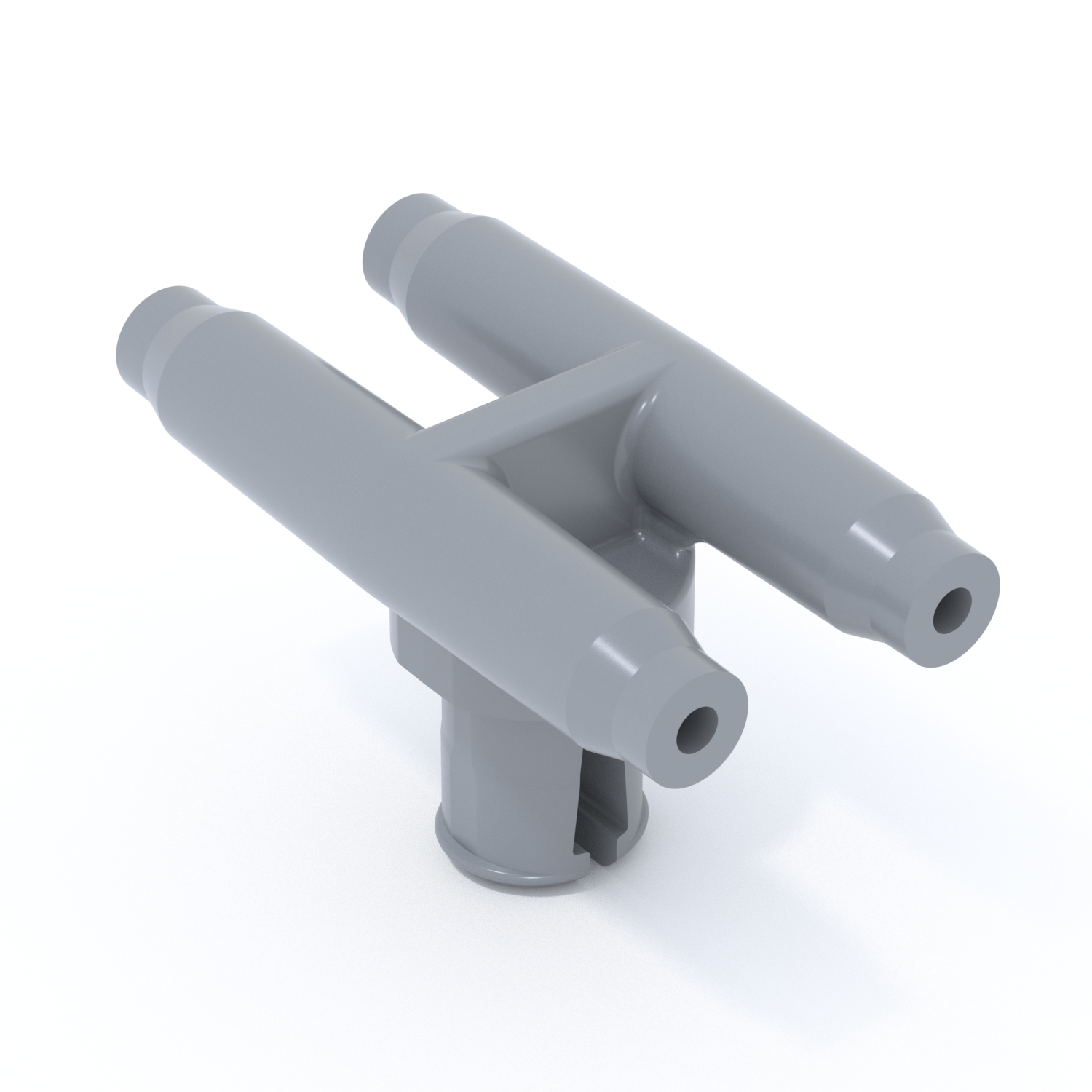

രണ്ട് ട്യൂബ് കഷണങ്ങൾ ഒരുമിച്ച് ബന്ധിപ്പിക്കാൻ സ്ട്രെയിറ്റ് ഫിറ്റിംഗ് നിങ്ങളെ അനുവദിക്കുന്നു, കൂടാതെ നിങ്ങളുടെ ട്യൂബിംഗിനുള്ള ഒരു ആങ്കർ കൂടിയാണ് ഇത്, നിങ്ങളുടെ ന്യൂമാറ്റിക് സിസ്റ്റം പ്രവർത്തിക്കുമ്പോൾ ചലിക്കുന്നില്ലെന്നും അതേ സ്ഥാനത്ത് തന്നെ തുടരുന്നുണ്ടെന്നും ഉറപ്പാക്കുന്നു.

ട്യൂബിംഗ് നിങ്ങളുടെ ഘടനയിൽ ദൃഢമായി ഘടിപ്പിക്കുന്നതിലൂടെ, സമ്മർദ്ദമുള്ള വായുവിന്റെ ഒഴുക്ക് നിയന്ത്രിക്കാനും സ്ഥിരമായി നിലനിർത്താനും സ്ട്രെയിറ്റ് ഫിറ്റിംഗ് സഹായിക്കുന്നു. ട്യൂബിംഗ് അതിലേക്ക് അമർത്തി ആവശ്യമുള്ളിടത്തേക്ക് നയിക്കുന്നത് പോലെ ഉപയോഗിക്കാൻ എളുപ്പമാണ് സ്ട്രെയിറ്റ് ഫിറ്റിംഗ്. ഇത് നിങ്ങളുടെ സിസ്റ്റം നിർമ്മിക്കുന്നത് എളുപ്പവും കൂടുതൽ വിശ്വസനീയവുമാക്കുന്നു.

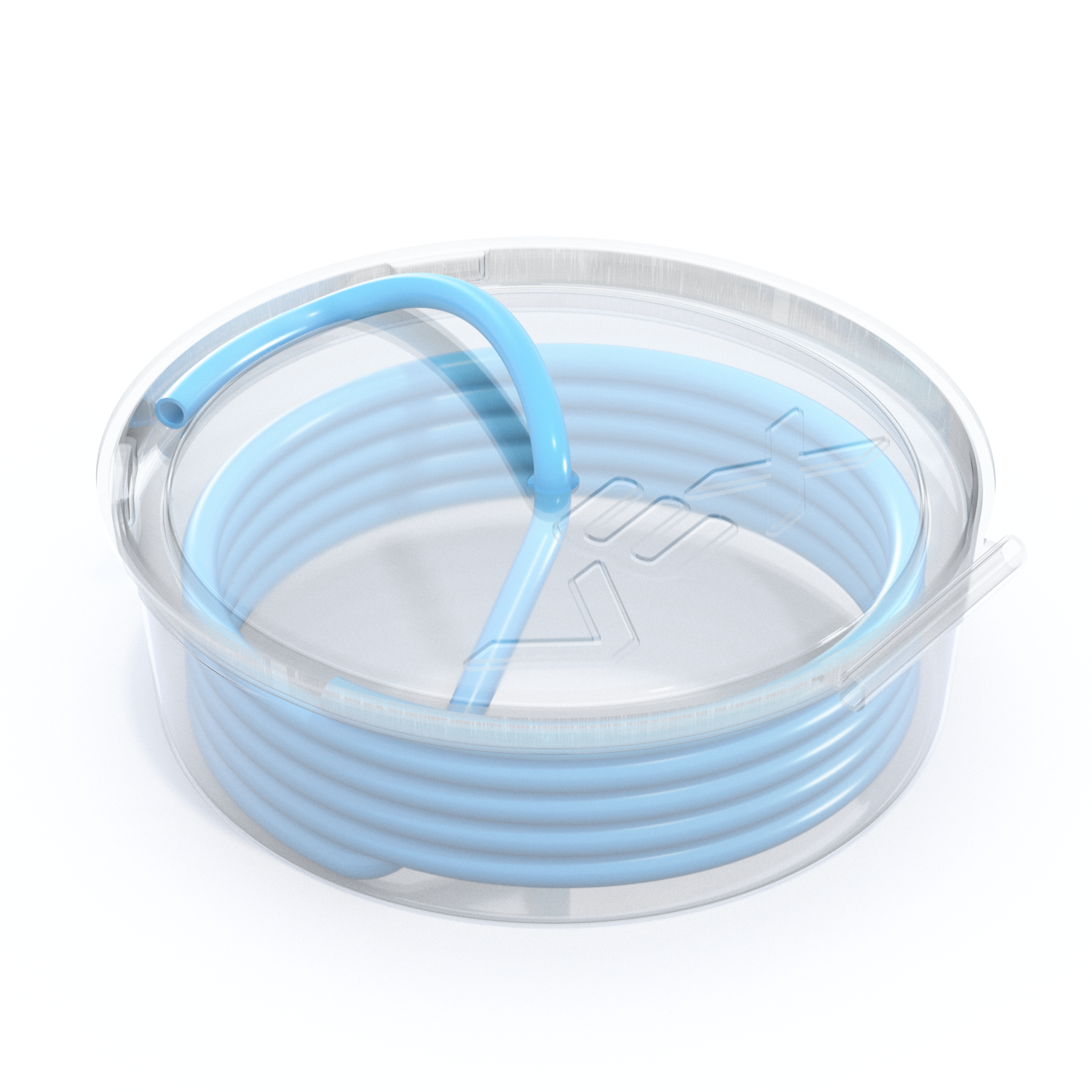

നിങ്ങളുടെ ഐക്യു ന്യൂമാറ്റിക് കിറ്റിലെ 4mm വ്യാസമുള്ള ട്യൂബിംഗ് വളരെ പ്രധാനമാണ്. ഇത് സിരകൾ പോലെ പ്രവർത്തിക്കുന്നു, സമ്മർദ്ദമുള്ള വായുവിനെ ഒരു ഭാഗത്ത് നിന്ന് മറ്റൊന്നിലേക്ക് മാറ്റുന്നു.

ക്ലാസ് മുറിയിലെ കത്രിക ഉപയോഗിച്ച് നിങ്ങൾക്ക് ആവശ്യമുള്ള ഏത് നീളത്തിലും ട്യൂബിംഗ് മുറിക്കാൻ കഴിയും, അതിനാൽ ഇത് ഏത് പ്രോജക്റ്റിനും അനുയോജ്യമാണ്. നിങ്ങളുടെ ന്യൂമാറ്റിക് സിസ്റ്റത്തിന്റെ വിവിധ ഭാഗങ്ങളെ ട്യൂബിംഗ് ബന്ധിപ്പിക്കുകയും അത് സുഗമമായി പ്രവർത്തിക്കാൻ സഹായിക്കുകയും ചെയ്യുന്നു. ട്യൂബിന്റെ നീളം ക്രമീകരിക്കുന്നതിലൂടെ, നിങ്ങളുടെ റോബോട്ടിന്റെ രൂപകൽപ്പനയിൽ സ്ഥലം പരമാവധി പ്രയോജനപ്പെടുത്താൻ കഴിയും.

കൂടുതൽ ട്യൂബിംഗ് വാങ്ങാൻ, VEX IQ ന്യൂമാറ്റിക് ട്യൂബിംഗ് vexrobotics.comൽ ലഭ്യമാണ്.

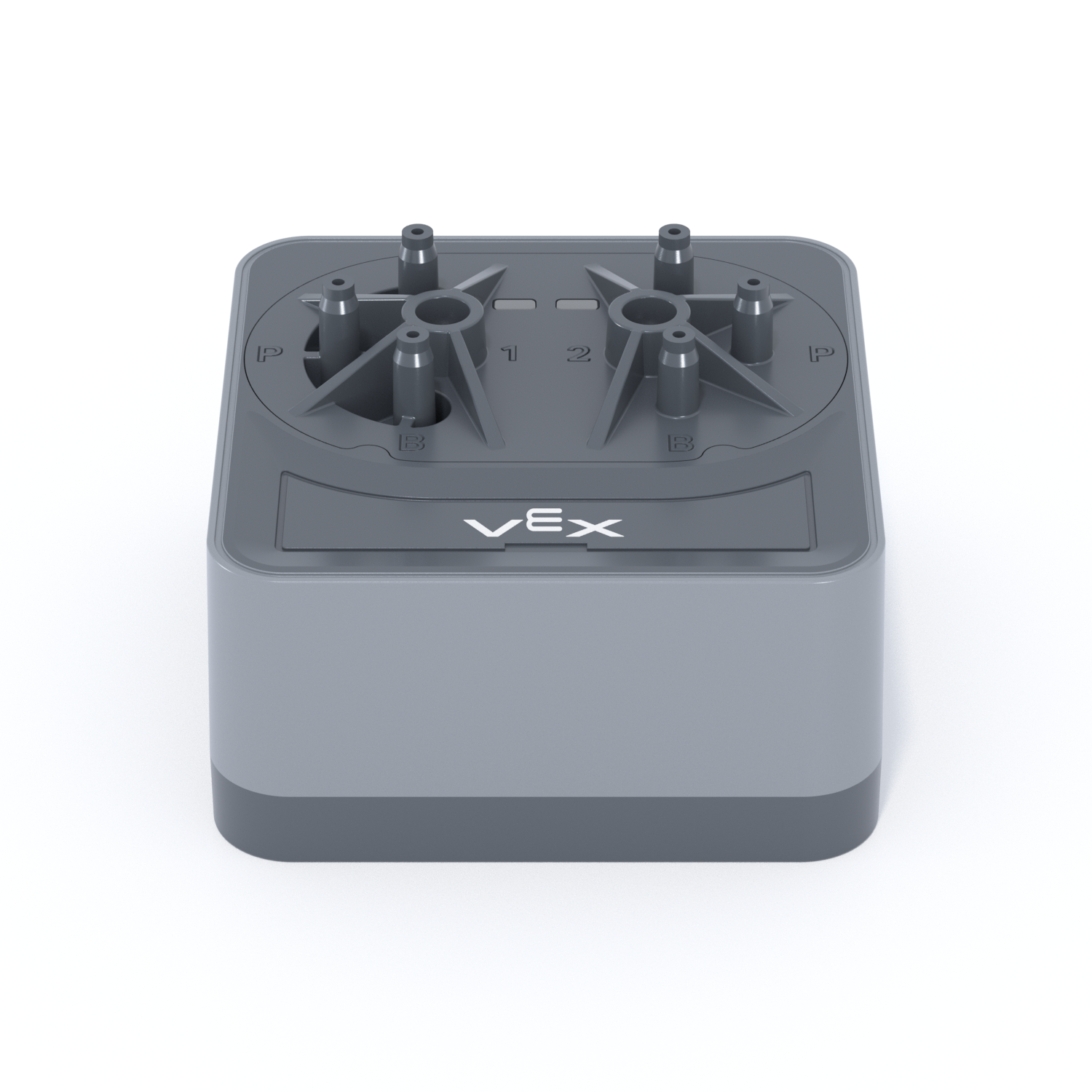

ന്യൂമാറ്റിക് സോളിനോയിഡ് ഒരു പ്രധാന നിയന്ത്രണ ഭാഗമാണ്, ഒരു ഇലക്ട്രോണിക് വാൽവ് പോലെ പ്രവർത്തിക്കുന്നു. ഇത് നിങ്ങളുടെ റോബോട്ട് തലച്ചോറിൽ നിന്ന് നിർദ്ദേശങ്ങൾ സ്വീകരിക്കുകയും സിലിണ്ടറുകളിലേക്ക് കംപ്രസ് ചെയ്ത വായു നയിക്കുന്നതിലൂടെ അവയെ ന്യൂമാറ്റിക് പ്രവർത്തനങ്ങളാക്കി മാറ്റുകയും ചെയ്യുന്നു.

ഇതിന് ഒരേ സമയം രണ്ട് ന്യൂമാറ്റിക് സർക്യൂട്ടുകൾ വരെ നിയന്ത്രിക്കാൻ കഴിയും, സിലിണ്ടറുകൾ നീട്ടാനോ (തള്ളാനോ) പിൻവലിക്കാനോ (വലിക്കാൻ) വായുവിനെ നയിക്കുന്നു. നിങ്ങളുടെ ന്യൂമാറ്റിക് സിസ്റ്റം എങ്ങനെ പ്രവർത്തിക്കുന്നു എന്ന് കൈകാര്യം ചെയ്യുന്നതിൽ ഈ ഭാഗം നിർണായകമാണ്.

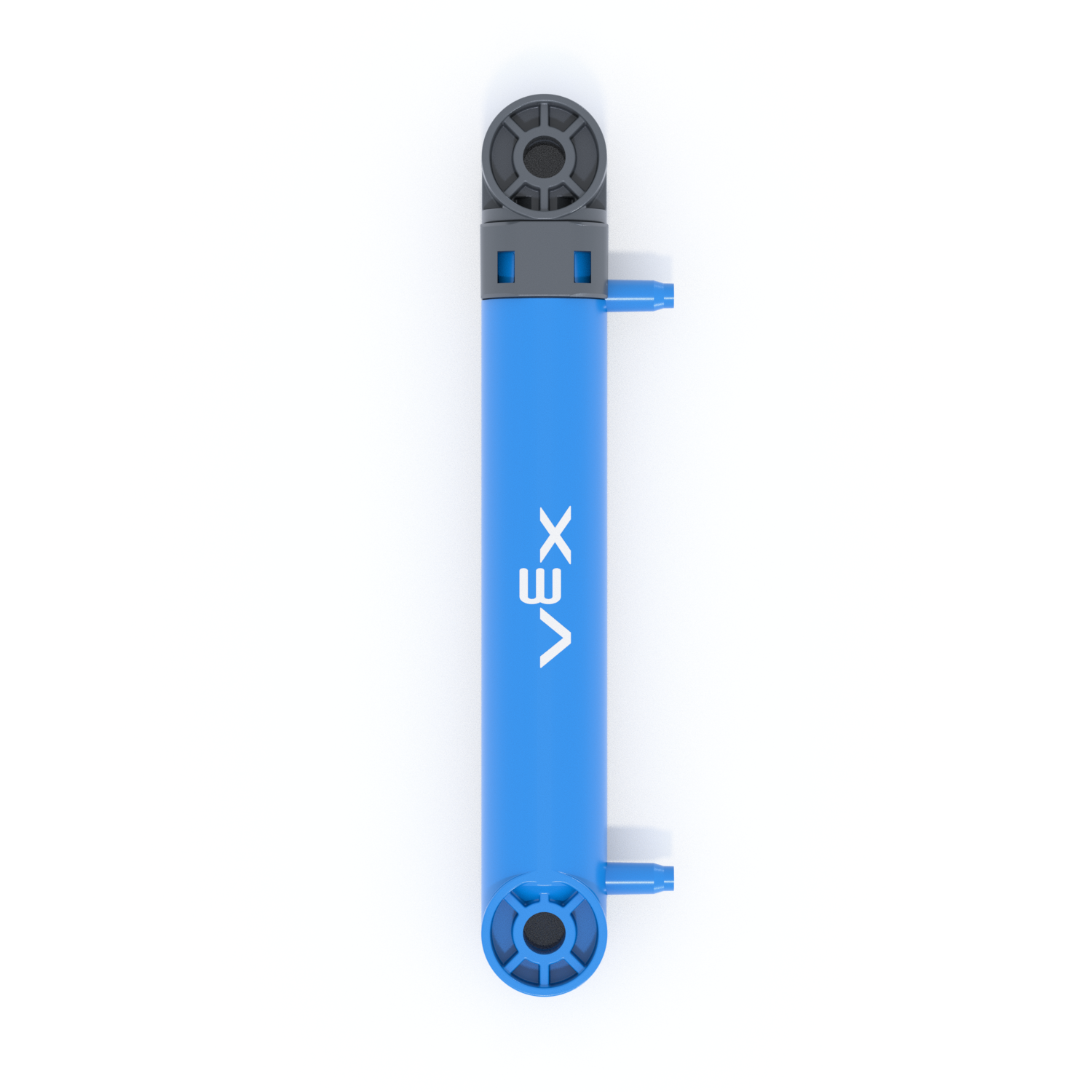

ഐക്യു ന്യൂമാറ്റിക് കിറ്റിൽ രണ്ട് തരം ന്യൂമാറ്റിക് സിലിണ്ടറുകൾ ഉണ്ട്: 2x പിച്ച്, 4x പിച്ച്. ഈ സിലിണ്ടറുകൾ വായു മർദ്ദം ഉപയോഗിച്ച് നീട്ടുകയോ പിൻവലിക്കുകയോ ചെയ്യുന്നു, ഇത് ഒരു പുഷ് അല്ലെങ്കിൽ പുൾ ചലനം സൃഷ്ടിക്കുന്നു.

'പിച്ച്' എന്നത് സിലിണ്ടറിന് എത്രത്തോളം നീട്ടാൻ കഴിയും എന്നതിനെയാണ് സൂചിപ്പിക്കുന്നത്, അതിന്റെ ആരംഭ വലുപ്പത്തെയല്ല. ബിൽറ്റ്-ഇൻ ഫിറ്റിംഗുകൾ വഴി അവ ട്യൂബിംഗുമായി ബന്ധിപ്പിക്കുകയും രേഖീയ ചലനം സൃഷ്ടിക്കുന്നതിന് സമ്മർദ്ദമുള്ള വായുവിന്റെ ശക്തി ഉപയോഗിക്കുകയും ചെയ്യുന്നു. നിങ്ങൾക്ക് എത്ര ദൂരം നീങ്ങണം എന്നതിനെ അടിസ്ഥാനമാക്കി നിങ്ങളുടെ ഡിസൈനിനായി 2 അല്ലെങ്കിൽ 4 പിച്ച് സിലിണ്ടർ തിരഞ്ഞെടുക്കുക.
