V5 ടൂളുകൾ മനസ്സിലാക്കുകയും ഉപയോഗിക്കുകയും ചെയ്യുക – VEX ലൈബ്രറി

ആമുഖം

ഈ ലേഖനം VEX V5-ൽ പുതുതായി തുടങ്ങുന്നവർക്കും, ലോഹ നിർമ്മാണത്തിൽ, പ്രത്യേകിച്ച് ലോഹ നിർമ്മാണത്തിൽ, പുതുമുഖങ്ങളായവർക്കും വേണ്ടിയുള്ളതാണ്. നിർമ്മാണം ആരംഭിക്കുന്നതിനായി V5 കിറ്റിൽ നൽകിയിരിക്കുന്ന ഉപകരണങ്ങളെക്കുറിച്ച് നിങ്ങളെ പരിചയപ്പെടുത്തുക എന്നതാണ് ഈ ലേഖനത്തിന്റെ ലക്ഷ്യം. V5 കിറ്റുകളിൽ രണ്ട് പ്രധാന ഉപകരണങ്ങൾ ഉൾപ്പെടുന്നു; ഓപ്പൺ എൻഡ് റെഞ്ച്, T15/T8 സ്റ്റാർ ഡ്രൈവ് കീ അല്ലെങ്കിൽ T15/T8 സ്റ്റാർ സ്ക്രൂഡ്രൈവർ. ഈ ഉപകരണങ്ങളെയും അവയുടെ ഉപയോഗങ്ങളെയും കുറിച്ച് കൂടുതലറിയാൻ താഴെയുള്ള വീഡിയോയും ഈ ലേഖനത്തിന്റെ ബാക്കി ഭാഗങ്ങളിൽ ഉൾപ്പെടുത്തിയിരിക്കുന്ന വിവരങ്ങളും കാണുക.

V5 ടൂളിന്റെ ഉപയോഗങ്ങൾ

ഓപ്പൺ എൻഡ് റെഞ്ച്

V5 വിഭാഗത്തിന്റെ ഘടന ചിത്രീകരിക്കുന്ന ഡയഗ്രം, പ്രധാന ഘടകങ്ങളും അവയുടെ ബന്ധങ്ങളും വ്യക്തവും ചിട്ടപ്പെടുത്തിയതുമായ ലേഔട്ടിൽ പ്രദർശിപ്പിക്കുന്നു.

ഒരു സ്ക്രൂ ഉറപ്പിക്കുമ്പോൾ ഒരു നട്ട് അല്ലെങ്കിൽ സ്റ്റാൻഡ്ഓഫ് സ്ഥാനത്ത് പിടിക്കുക എന്നതാണ് ഓപ്പൺ എൻഡ് റെഞ്ചിന്റെ ലക്ഷ്യം. റെഞ്ചിനൊപ്പം നട്ട് അല്ലെങ്കിൽ സ്റ്റാൻഡ്ഓഫ് ഉറപ്പിച്ചു നിർത്തുന്നതിലൂടെ, സ്ക്രൂ നിങ്ങളുടെ ബിൽഡിൽ സുരക്ഷിതമായി ഉറപ്പിക്കാൻ ഇത് അനുവദിക്കും.

V5 വിഭാഗത്തിന്റെ ഘടന ചിത്രീകരിക്കുന്ന ഡയഗ്രം, സിസ്റ്റത്തിനുള്ളിലെ പ്രധാന ഘടകങ്ങളും അവയുടെ ബന്ധങ്ങളും പ്രദർശിപ്പിക്കുന്നു.

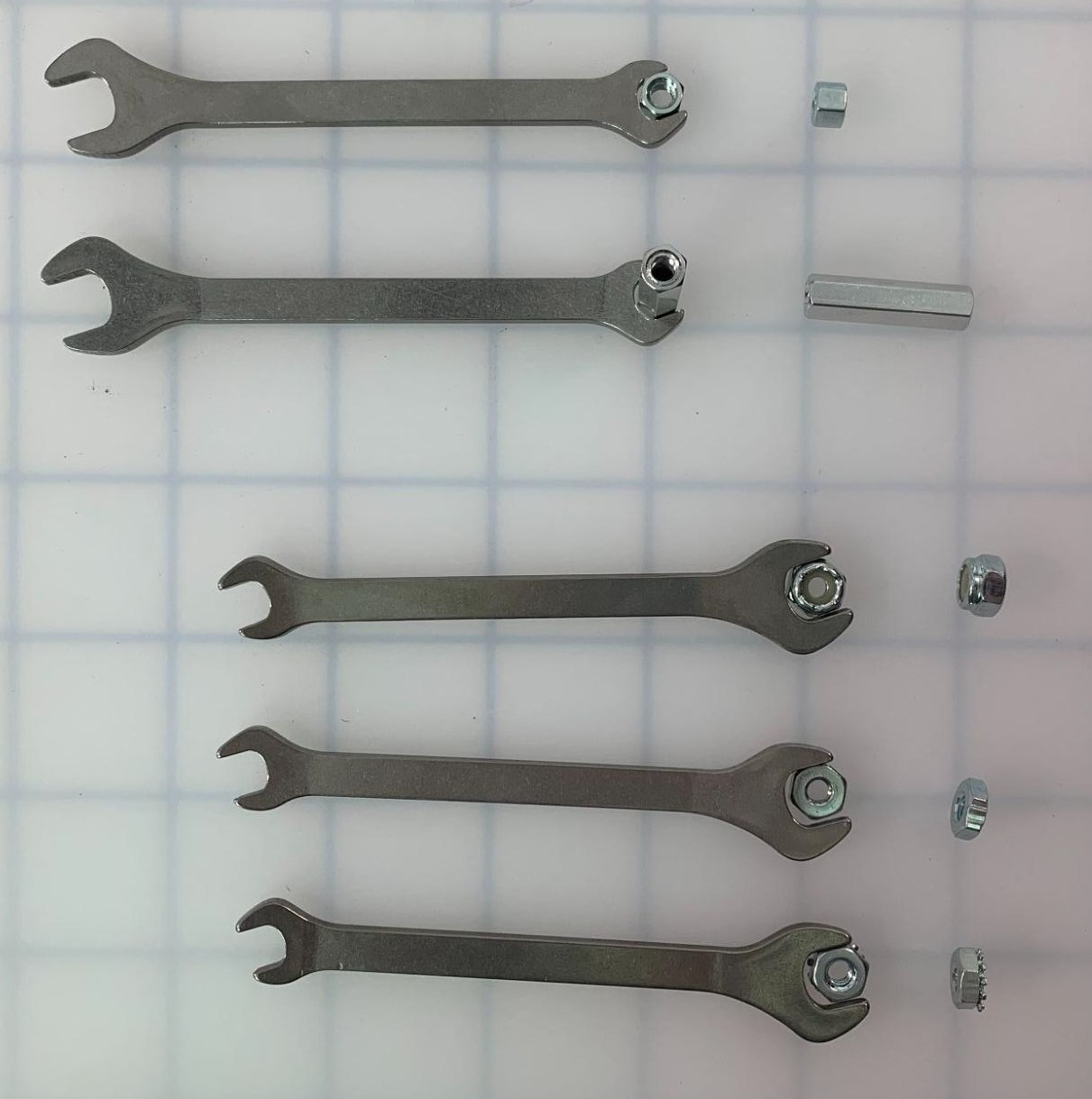

V5-ൽ, റെഞ്ചിന്റെ ചെറിയ അറ്റം പിടിക്കാൻ ഉപയോഗിക്കുന്നു:

#8-32 ലോ പ്രൊഫൈൽ നട്ട്സ്
#8-32 സ്റ്റാൻഡ്‌ഓഫുകൾ
- പോരാട്ടത്തിന്റെ ദൈർഘ്യം പ്രശ്നമല്ല.

റെഞ്ചിന്റെ വലിയ അറ്റം പിടിക്കാൻ ഉപയോഗിക്കുന്നു:

#8-32 നൈലോക്ക് നട്ട്സ്
#8-32 ഹെക്സ് നട്ട്സ്
#8-32 കെപ്സ് നട്ട്സ്

T15 സ്റ്റാർ ഡ്രൈവ് കീ / T15 സ്റ്റാർ സ്ക്രൂഡ്രൈവർ

V5 വിഭാഗത്തിന്റെ ഘടന ചിത്രീകരിക്കുന്ന ഡയഗ്രം, സിസ്റ്റത്തിനുള്ളിലെ പ്രധാന ഘടകങ്ങളും അവയുടെ ബന്ധങ്ങളും കാണിക്കുന്നു, V5 ചട്ടക്കൂടിനെക്കുറിച്ചുള്ള ഗ്രാഹ്യം വർദ്ധിപ്പിക്കുന്നതിനായി രൂപകൽപ്പന ചെയ്‌തിരിക്കുന്നു.

V5 വിഭാഗത്തിന്റെ ഘടന ചിത്രീകരിക്കുന്ന ഡയഗ്രം, പ്രധാന ഘടകങ്ങളും അവയുടെ ബന്ധങ്ങളും പ്രദർശിപ്പിക്കുന്നു, V5 വിഭാഗ വിവരണ വിഭാഗവുമായി ബന്ധപ്പെട്ടത്.

T15 സ്റ്റാർ ഡ്രൈവ് കീയുടെയും (ആദ്യം ചിത്രം) T15 സ്റ്റാർ സ്ക്രൂഡ്രൈവറിന്റെയും (രണ്ടാമത് ചിത്രം) ഉദ്ദേശ്യം എല്ലാ #8-32 സ്റ്റാർ ഡ്രൈവ് സ്ക്രൂകളും ഓടിക്കുക എന്നതാണ്. ഇത് ചെയ്യുന്നത്, മുദ്രണം ചെയ്ത #8-32 സ്റ്റാർ ഡ്രൈവ് സ്ക്രൂ പ്രവർത്തിപ്പിക്കുന്ന കീയുടെ അതുല്യമായ സ്റ്റാർ ഡ്രൈവ് ആകൃതി ഉപയോഗിച്ചാണ്.

കൂടുതൽ വിവരങ്ങൾക്കും നട്ടുകളിൽ സ്ക്രൂകൾ ഉറപ്പിക്കുന്നതിനെക്കുറിച്ചുള്ള ഒരു പ്രദർശനത്തിനും, VEX ലൈബ്രറിയിൽ നിന്നുള്ള ഈ ലേഖനം കാണുക.

T8 സ്റ്റാർ ഡ്രൈവ് കീ / T8 സ്റ്റാർ സ്ക്രൂഡ്രൈവർ

V5 വിഭാഗത്തിന്റെ ഘടന ചിത്രീകരിക്കുന്ന ഡയഗ്രം, സിസ്റ്റത്തിനുള്ളിലെ പ്രധാന ഘടകങ്ങളും അവയുടെ ബന്ധങ്ങളും കാണിക്കുന്നു.

T8 സ്റ്റാർ ഡ്രൈവ് കീയുടെയും (ആദ്യം ചിത്രം) T8 സ്റ്റാർ സ്ക്രൂഡ്രൈവറിന്റെയും (രണ്ടാമത് ചിത്രം) ഉദ്ദേശ്യം എല്ലാ #8-32 സ്റ്റാർ ഡ്രൈവ് സെറ്റ് സ്ക്രൂകളും പ്രവർത്തിപ്പിക്കുക എന്നതാണ്. ഈ സ്റ്റാർ ഡ്രൈവ് സെറ്റ് സ്ക്രൂകൾ യൂണിവേഴ്സൽ ജോയിന്റുകളിലും സ്റ്റാർ ഡ്രൈവ് ഷാഫ്റ്റ് കോളറുകളിലും സ്ഥിതി ചെയ്യുന്ന ചെറിയ സ്ക്രൂകളാണ്.
