ഫ്ലെക്സ് വീലുകൾ എന്തൊക്കെയാണ്?
ഫ്ലെക്സ് വീലുകൾ എന്നത് മാനദണ്ഡങ്ങൾ പാലിക്കുന്നതിനായി രൂപകൽപ്പന ചെയ്ത മൃദുവായ വീലുകളാണ്, കൂടാതെ വിവിധ ആപ്ലിക്കേഷനുകൾക്ക് ഉപയോഗപ്രദവുമാണ്, ഉദാഹരണത്തിന്:
- കട്ടിയുള്ള പ്ലാസ്റ്റിക് കളി വസ്തുക്കൾ എടുക്കൽ
- ക്രമരഹിതമായ ആകൃതിയിലുള്ള വസ്തുക്കൾ (ഉദാ: ക്യൂബുകൾ, ഡിസ്കുകൾ മുതലായവ) എടുക്കൽ.
- സാധാരണ ഡ്രൈവ് വീലുകൾക്ക് ബുദ്ധിമുട്ടുണ്ടാകാൻ സാധ്യതയുള്ള ഫീൽഡ് തടസ്സങ്ങളിലൂടെ വാഹനമോടിക്കൽ
ഫ്ലെക്സ് വീലുകൾ യഥാർത്ഥത്തിൽ VEXpro ഉൽപ്പന്ന നിരയ്ക്ക് വേണ്ടിയാണ് രൂപകൽപ്പന ചെയ്തിരിക്കുന്നത്, മിക്ക ആപ്ലിക്കേഷനുകൾക്കും ഇത് പ്രാഥമികമായി 1/2" ഹെക്സ് അല്ലെങ്കിൽ 1-1/8" റൗണ്ട് ബോർ ഉപയോഗിക്കുന്നു. എന്നിരുന്നാലും, V5 1/8" ഉം 1/4" ഉം ചതുരാകൃതിയിലുള്ള ഷാഫ്റ്റുകൾ ഉപയോഗിക്കുന്നു. ഒരു V5 റോബോട്ടിൽ ഫ്ലെക്സ് വീലുകൾ ഉപയോഗിക്കുന്നതിന്, V5 ഷാഫ്റ്റുകൾ ഉപയോഗിച്ച് ഫ്ലെക്സ് വീലുകൾ പ്രവർത്തിപ്പിക്കാൻ അനുവദിക്കുന്ന ചില പ്രത്യേക അഡാപ്റ്ററുകളും നിങ്ങൾ ഉപയോഗിക്കേണ്ടതുണ്ട്.
V5 ¼” ഹൈ സ്ട്രെങ്ത് സ്ക്വയർ ഷാഫ്റ്റിലോ ⅛” സ്ക്വയർ ഷാഫ്റ്റിലോ ഫ്ലെക്സ് വീലിന്റെ ഓരോ വലുപ്പവും പ്രവർത്തിക്കാൻ ഏതൊക്കെ ഭാഗങ്ങൾ ആവശ്യമാണെന്ന് ഈ ഗൈഡ് തിരിച്ചറിയും, ഇവ രണ്ടും V5-ൽ സ്റ്റാൻഡേർഡാണ്.
ഫ്ലെക്സ് വീൽ വലുപ്പങ്ങൾ
വിആർസി റോബോട്ടുകളിൽ ഉപയോഗിക്കാൻ നിയമാനുസൃതമായ നാല് വ്യത്യസ്ത വലുപ്പത്തിലുള്ള ഫ്ലെക്സ് വീലുകൾ ഉണ്ട്. രണ്ട് ചെറിയ വലിപ്പങ്ങൾക്ക് ഒരു ഹെക്സ് ബോറും രണ്ട് വലിയ വലിപ്പങ്ങൾക്ക് ഒരു വൃത്താകൃതിയിലുള്ള ബോറുമാണ് ഉള്ളത്.
| ചക്രത്തിന്റെ വ്യാസം | ചക്രത്തിന്റെ വീതി | ബോർ |
|---|---|---|
| 1.625” | 0.500” | ½” ഹെക്സ് (വലുപ്പം കുറഞ്ഞത്) |
| 2” | 0.500” | ½” ഹെക്സ് (വലുപ്പം കുറഞ്ഞത്) |
| 3" | 1.000” | 1.125” വൃത്താകൃതി (വലുപ്പം കുറഞ്ഞത്) |
| 4” | 1.000” | 1.125” വൃത്താകൃതി (വലുപ്പം കുറഞ്ഞത്) |
ഫ്ലെക്സ് വീൽ മെറ്റീരിയൽ വഴക്കമുള്ളതായതിനാൽ, ബോറുകൾ ഉദ്ദേശിച്ച ഷാഫ്റ്റിൽ വഴുതിപ്പോകാതിരിക്കാൻ മനഃപൂർവ്വം വലിപ്പം കുറച്ചിരിക്കുന്നു. ഇക്കാരണത്താൽ, നിങ്ങൾ ഒരു ഫ്ലെക്സ് വീൽ നോക്കുമ്പോൾ ബോർ അതിന്റെ മാച്ചിംഗ് അഡാപ്റ്ററിനേക്കാൾ വളരെ ചെറുതായിരിക്കും.
ഫ്ലെക്സ് വീൽ ഡ്യൂറോമീറ്ററുകൾ

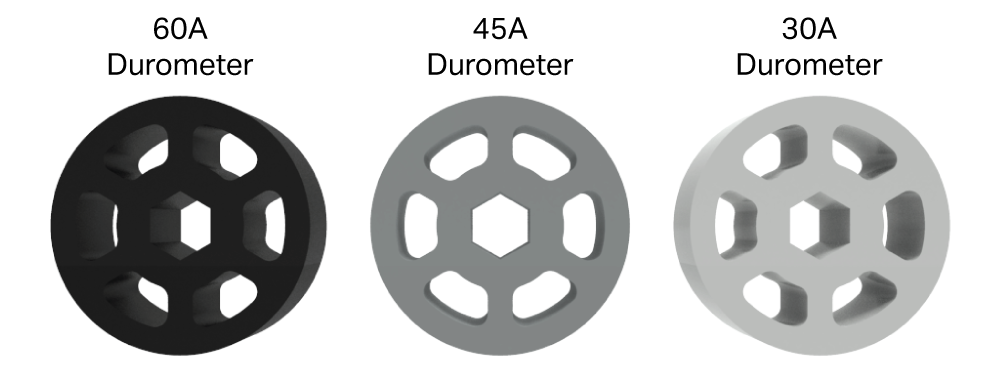

ഓരോ വലുപ്പത്തിലുള്ള ഫ്ലെക്സ് വീലും മൂന്ന് വ്യത്യസ്ത ഡ്യൂറോമീറ്ററുകളിലാണ് വാഗ്ദാനം ചെയ്യുന്നത്. ഡ്യൂറോമീറ്ററുകൾ വസ്തുക്കളുടെ ആപേക്ഷിക കാഠിന്യം തിരിച്ചറിയുകയും, തത്ഫലമായുണ്ടാകുന്ന ഫ്ലെക്സ് വീലിന്റെ വഴക്കം സൂചിപ്പിക്കുകയും ചെയ്യുന്നു; 'A' എന്നത് ഫ്ലെക്സിബിൾ മോൾഡ് റബ്ബറുകൾക്ക് ഉപയോഗിക്കുന്ന പ്രത്യേക അളവുകോലിനെ സൂചിപ്പിക്കുന്നു. ഉയർന്ന സംഖ്യയുള്ള ഡ്യൂറോമീറ്ററുകൾ (ഉദാ. 60A) കൂടുതൽ കർക്കശമാണ്, അതേസമയം താഴ്ന്ന സംഖ്യകൾ (ഉദാ. 30A) വളരെ വഴക്കമുള്ളതാണ്.
നിങ്ങളുടെ നിർദ്ദിഷ്ട ഉപയോഗ സാഹചര്യത്തെ അടിസ്ഥാനമാക്കി ഒരു ഫ്ലെക്സ് വീൽ ഡ്യൂറോമീറ്റർ തിരഞ്ഞെടുക്കുന്നത് നിരവധി കാരണങ്ങളാൽ സഹായകരമാകും:
- ഒരു വസ്തുവിനെ അകത്താക്കുമ്പോൾ ചക്രം എത്രമാത്രം വളയുന്നു എന്നത് വ്യത്യാസപ്പെടുത്താൻ ഇത് നിങ്ങളെ അനുവദിക്കുന്നു. ഉദാഹരണത്തിന്, കടുപ്പമുള്ള വസ്തുക്കൾ എടുക്കാൻ മൃദുവായ ഒരു ചക്രം കൂടുതൽ അനുയോജ്യമാകും, അതേസമയം മൃദുവായ വസ്തുക്കൾ എടുക്കാൻ കാഠിന്യമുള്ള ഒരു ചക്രം കൂടുതൽ അനുയോജ്യമാകും.
- ഒരു ഇൻടേക്ക് ഒന്നിലധികം ഗെയിം വസ്തുക്കൾ ഒരേസമയം എടുക്കാൻ പാകത്തിന് വീതിയുള്ളതാണെങ്കിൽ, വസ്തുക്കൾ ജാം ചെയ്യുന്നത് തടയാൻ സഹായിക്കുന്നതിന് ഇൻടേക്കിന്റെ ഒരു വശത്തെ ഗ്രിപ്പിനെ സ്വാധീനിക്കാൻ നിങ്ങൾക്ക് വ്യത്യസ്ത ഡ്യൂറോമീറ്ററുകൾ ഉപയോഗിക്കാം.
- ഒരു ഡ്രൈവ് ആപ്ലിക്കേഷനിൽ, നിങ്ങൾ ഡ്യൂറോമീറ്റർ ഫ്ലെക്സ് വീലുകൾ തിരഞ്ഞെടുക്കുന്നത് ഒരു കാറിൽ ഒരു സസ്പെൻഷൻ ക്രമീകരിക്കുന്നതിന് തുല്യമാണ്. മൃദുവായ ചക്രങ്ങൾ ആഘാതങ്ങളെ നന്നായി കുറയ്ക്കുകയും അവയുടെ പാതയിലെ വസ്തുക്കളെ എളുപ്പത്തിൽ കയറാൻ സഹായിക്കുകയും ചെയ്യും, പക്ഷേ നിരപ്പായ പ്രതലത്തിൽ വാഹനമോടിക്കുമ്പോൾ റോബോട്ട് കുതിച്ചുയരാൻ സാധ്യതയുണ്ട്. കാഠിന്യമുള്ള ചക്രങ്ങൾക്ക് "സുഗമമായ" ഡ്രൈവ് ഉണ്ടായിരിക്കും, പക്ഷേ വസ്തുക്കൾക്ക് മുകളിലൂടെ കയറാൻ കൂടുതൽ ബുദ്ധിമുട്ട് ഉണ്ടായേക്കാം.
| ഡ്യൂറോമീറ്റർ | …ന് സമാനമാണ് |
|---|---|
| 30എ | സോഫ്റ്റ് റബ്ബർ ബാൻഡ് |
| 45എ | പെൻസിൽ ഇറേസർ |
| 60എ | കാർ ടയർ |

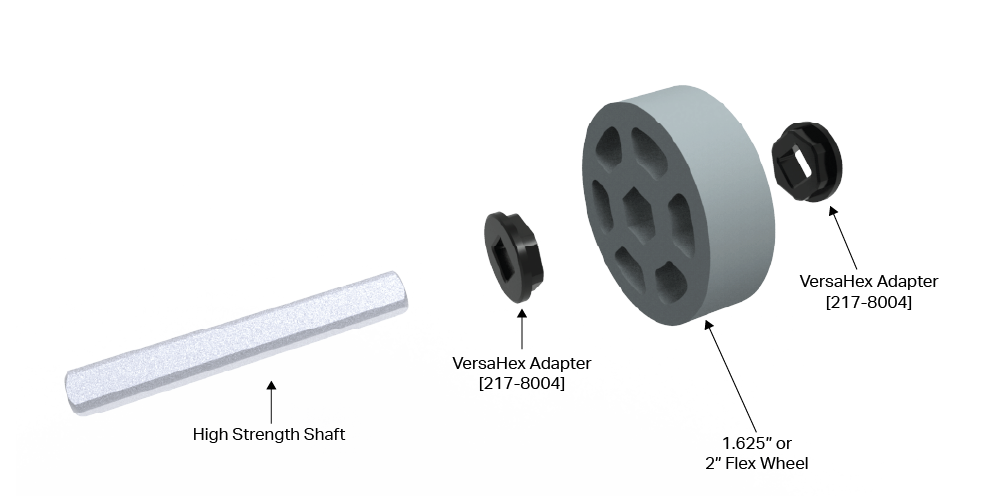

1.625” ഉം 2” ഉം ഫ്ലെക്സ് വീൽ അസംബ്ലി
1.625” ഉം 2” ഉം വലിപ്പമുള്ള രണ്ട് ഏറ്റവും ചെറിയ ഫ്ലെക്സ് വീലുകൾക്ക് V5 ¼” ഹൈ സ്ട്രെങ്ത് സ്ക്വയർ ഷാഫ്റ്റുമായി പൊരുത്തപ്പെടുന്നതിന് രണ്ട് ആക്സസറി ഭാഗങ്ങൾ ആവശ്യമാണ്.

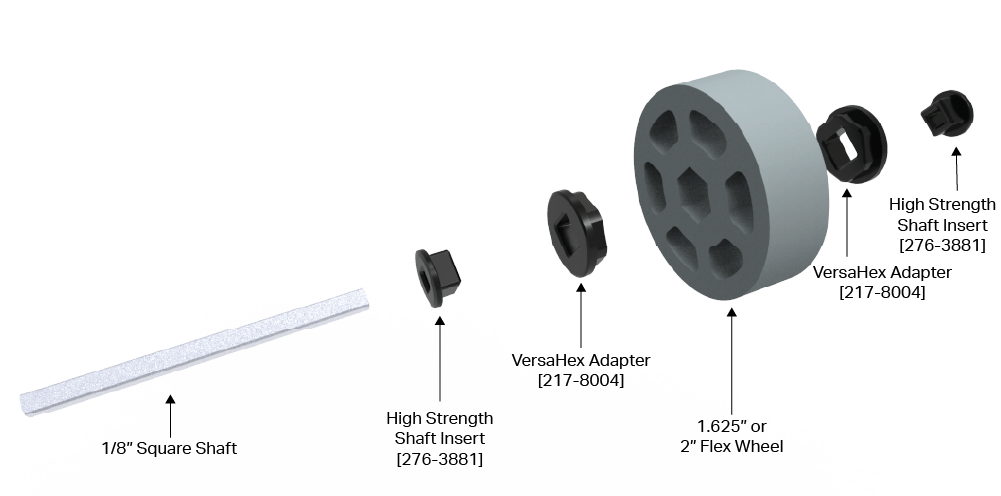

ഈ വീലുകൾ ഒരു V5 ⅛” സ്ക്വയർ ഷാഫ്റ്റുമായി പൊരുത്തപ്പെടുന്നതിന് രണ്ട് ഇൻസേർട്ടുകൾ കൂടി ഉപയോഗിക്കാം.
നിങ്ങളുടെ റോബോട്ടിലെ 1.625”, 2” ഫ്ലെക്സ് വീലുകൾ ഉപയോഗിക്കുന്നതിന് ഏതൊക്കെ ഭാഗങ്ങൾ ആവശ്യമാണെന്ന് മനസ്സിലാക്കാൻ താഴെയുള്ള ഡയഗ്രമുകൾ കാണുക.

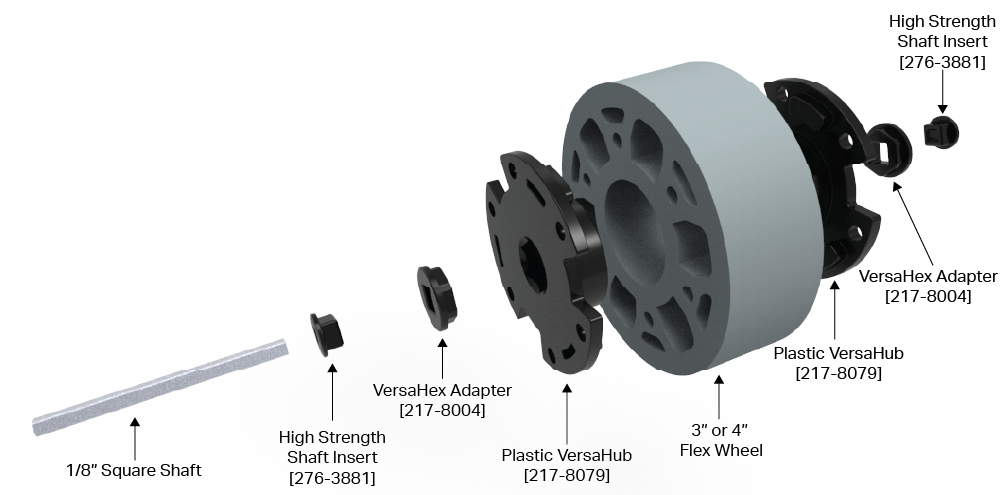

3” ഉം 4” ഉം ഫ്ലെക്സ് വീൽ അസംബ്ലി
3”, 4” എന്നീ രണ്ട് വലിയ വലിപ്പത്തിലുള്ള ഫ്ലെക്സ് വീലുകൾക്ക് V5 ¼” ഹൈ സ്ട്രെങ്ത് സ്ക്വയർ ഷാഫ്റ്റുമായി പൊരുത്തപ്പെടുന്നതിന് നാല് ആക്സസറി ഭാഗങ്ങൾ ആവശ്യമാണ്.
ഈ ചക്രങ്ങളെ ഒരു ⅛” സ്ക്വയർ ഷാഫ്റ്റുമായി പൊരുത്തപ്പെടുത്തുന്നതിന് രണ്ട് അധിക ഇൻസേർട്ടുകൾ ഉപയോഗിക്കാം.
നിങ്ങളുടെ റോബോട്ടിലെ 3”, 4” ഫ്ലെക്സ് വീലുകൾ ഉപയോഗിക്കുന്നതിന് ഏതൊക്കെ ഭാഗങ്ങൾ ആവശ്യമാണെന്ന് മനസ്സിലാക്കാൻ താഴെയുള്ള ഡയഗ്രമുകൾ കാണുക.
വേണമെങ്കിൽ, സ്റ്റാൻഡേർഡ് V5 ഹാർഡ്വെയർ ഉപയോഗിച്ച് വെർസാഹബ്സിനെ ഫ്ലെക്സ് വീലുകളിൽ നിലനിർത്താം (ഈ ലേഖനത്തിൽ വിവരിച്ചിരിക്കുന്ന അഡാപ്റ്ററുകളുടെ ഉപയോഗത്തിന് പകരമാവില്ല ഇത്, പക്ഷേ ആവശ്യമെങ്കിൽ ചില അധിക സ്ഥിരത നൽകാനും കഴിയും). മറുവശത്ത് നട്ടുകളുള്ള ത്രൂ-ബോൾട്ടുകളായി നീളമുള്ള സ്ക്രൂകൾ ഉപയോഗിക്കാം, അല്ലെങ്കിൽ 3”, 4” ഫ്ലെക്സ് വീലുകളുടെ ഉള്ളിലെ ബോൾട്ട് സർക്കിളുകളിൽ ¼” സ്റ്റാൻഡ്ഓഫുകൾ അമർത്തി ചക്രത്തിന്റെ ഇരുവശത്തുമുള്ള പ്ലാസ്റ്റിക് വെർസാഹബുകൾ പിടിച്ചെടുക്കാൻ ചെറിയ സ്ക്രൂകളെ അനുവദിക്കാം.
സംഗ്രഹ പട്ടിക
ഒരു V5 റോബോട്ടിൽ ഉപയോഗിക്കുന്നതിനായി ഒരൊറ്റ ഫ്ലെക്സ് വീൽ അസംബ്ലി നിർമ്മിക്കുന്നതിന് ആവശ്യമായ ഭാഗങ്ങൾ ഈ പട്ടിക സംഗ്രഹിക്കുന്നു.
| ഫ്ലെക്സ് വീൽ വലുപ്പം | V5 ഷാഫ്റ്റ് വലുപ്പം | വെർസാഹെക്സ് അഡാപ്റ്റർ | വെർസാഹബ് |
ഉയർന്ന കരുത്തുള്ള ഷാഫ്റ്റ് ഇൻസേർട്ട് 276-3881 |
|---|---|---|---|---|
| 1.625” അല്ലെങ്കിൽ 2” | ¼” ഉയർന്ന കരുത്ത് | 2 തവണ ആവശ്യമാണ് | ആവശ്യമില്ല | ആവശ്യമില്ല |
| ⅛” ചതുരം | 2 തവണ ആവശ്യമാണ് | ആവശ്യമില്ല | 2 തവണ ആവശ്യമാണ് | |
| 3" അല്ലെങ്കിൽ 4" | ¼” ഉയർന്ന കരുത്ത് | 2 തവണ ആവശ്യമാണ് | 2 തവണ ആവശ്യമാണ് | ആവശ്യമില്ല |
| ⅛” ചതുരം | 2 തവണ ആവശ്യമാണ് | 2 തവണ ആവശ്യമാണ് | 2 തവണ ആവശ്യമാണ് |
പാർട്ട് സബ്സ്റ്റിറ്റ്യൂട്ടുകൾ
മുകളിലുള്ള ചിത്രങ്ങളിലുള്ളവയ്ക്ക് സമാനമായ ചില ഭാഗങ്ങളുണ്ട്, അവ ഫ്ലെക്സ് വീൽ അസംബ്ലികൾ നിർമ്മിക്കുന്നതിന് പരസ്പരം മാറ്റിവയ്ക്കാം. താഴെ പറയുന്ന ഭാഗങ്ങൾ പരസ്പരം മാറ്റിസ്ഥാപിക്കാവുന്നതാണ്, കൂടാതെ എല്ലാം VRC റോബോട്ടുകളിൽ ഉപയോഗിക്കാൻ നിയമപരമാണ്.
വെർസാഹബ്സ്
ഇനിപ്പറയുന്ന ഭാഗങ്ങൾ പ്രവർത്തനപരമായി സമാനമാണ്:
- 217-8079 - 1/2” ഹെക്സ് ബോർ പ്ലാസ്റ്റിക് വെർസഹബ് v2
- 217-2592 - 1/2” ഹെക്സ് ബോർ അലുമിനിയം വെർസഹബ്
വെർസാഹെക്സ് അഡാപ്റ്ററുകൾ
ഇനിപ്പറയുന്ന ഭാഗങ്ങൾ പ്രവർത്തനപരമായി സമാനമാണ്:
- 217-8004 - പ്ലാസ്റ്റിക് 1/2" വെർസാഹെക്സ് അഡാപ്റ്ററുകൾ v2 (1/4" സ്ക്വയർ ബോർ) (48-പായ്ക്ക്)
- 217-7946 - 1/2" VersaHex അഡാപ്റ്ററുകൾ v2 (1/4" സ്ക്വയർ ബോർ, 1/8" നീളം) (8 പായ്ക്ക്)
- 217-7947 - 1/2" VersaHex അഡാപ്റ്ററുകൾ v2 (1/4" സ്ക്വയർ ബോർ, 1/4" നീളം) (8 പായ്ക്ക്)
ഫ്ലെക്സ് വീലുകൾ വൃത്തിയാക്കൽ
ദീർഘനേരം ഉപയോഗിച്ചതിന് ശേഷം, ടീമുകൾക്ക് അവരുടെ ഫ്ലെക്സ് വീലുകൾ വൃത്തിയാക്കേണ്ടി വന്നേക്കാം. ചക്രങ്ങളുടെ ഉപരിതലം തുടയ്ക്കാൻ വൃത്തിയുള്ള തുണിക്കഷണത്തിൽ ഡീയോണൈസ് ചെയ്ത വെള്ളം ഉപയോഗിക്കാൻ VEX ശുപാർശ ചെയ്യുന്നു. ഫ്ലെക്സ് വീലുകൾ വൃത്തിയാക്കാൻ ഐസോപ്രോപൈൽ ആൽക്കഹോൾ ഉപയോഗിക്കരുത്, കാരണം അത് വീലുകൾ നിർമ്മിക്കാൻ ഉപയോഗിക്കുന്ന സംയുക്തത്തിന് കേടുവരുത്തും.
ഇതര ഫ്ലെക്സ് വീൽ മൗണ്ടിംഗ് രീതികൾ
മുകളിൽ കാണിച്ചിരിക്കുന്ന അസംബ്ലി രീതികൾ V5 റോബോട്ടുകളിൽ ഫ്ലെക്സ് വീലുകൾ ഘടിപ്പിക്കുന്നതിനുള്ള ഉദ്ദേശിച്ചതും മികച്ചതുമായ പരിഹാരങ്ങളാണ്. എന്നിരുന്നാലും, വിവിധ കാരണങ്ങളാൽ എല്ലാ ടീമുകൾക്കും അവ പ്രായോഗികമായേക്കില്ലെന്ന് ഞങ്ങൾ മനസ്സിലാക്കുന്നു. നിങ്ങൾക്ക് ഫ്ലെക്സ് വീലുകൾ ഉണ്ടെങ്കിൽ, മുകളിൽ കാണിച്ചിരിക്കുന്ന ഒന്നോ അതിലധികമോ അഡാപ്റ്ററുകൾ നഷ്ടപ്പെട്ടാൽ, നിങ്ങളുടെ VRC അല്ലെങ്കിൽ നോൺ-കോമ്പറ്റീഷൻ റോബോട്ടിൽ ഫ്ലെക്സ് വീലുകൾ പ്രവർത്തിപ്പിക്കാൻ ഇപ്പോഴും വഴികളുണ്ട്.
മുകളിൽ കാണിച്ചിരിക്കുന്ന രീതികളെപ്പോലെ ഈ ബദലുകൾ മികച്ച പ്രകടനം കാഴ്ചവയ്ക്കുകയോ പ്രവർത്തിക്കാതിരിക്കുകയോ ചെയ്തേക്കാം, കൂടാതെ ഈ ബദലുകളിൽ ചിലത് മറ്റുള്ളവയേക്കാൾ മികച്ച പ്രകടനം കാഴ്ചവയ്ക്കുമെന്നും ശ്രദ്ധിക്കേണ്ടത് പ്രധാനമാണ്. ഇതര രീതികളെല്ലാം ഒരുമിച്ച് പ്രവർത്തിക്കാൻ ആദ്യം രൂപകൽപ്പന ചെയ്തിട്ടില്ലാത്ത ഭാഗങ്ങൾ ഉപയോഗിക്കുന്നു, പക്ഷേ നിങ്ങൾക്ക് ബുദ്ധിമുട്ടുണ്ടെങ്കിൽ അവ പ്രവർത്തിക്കും.
1.625”, 2” ഫ്ലെക്സ് വീലിനുള്ള ഇതരമാർഗങ്ങൾ
1.625”, 2” ഫ്ലെക്സ് വീലുകൾക്കുള്ള ഇനിപ്പറയുന്ന ബദലുകൾ അസംബ്ലി എളുപ്പത്തിന്റെ ക്രമത്തിൽ പട്ടികപ്പെടുത്തിയിരിക്കുന്നു.
ബദൽ 1: 276-3891 ക്ലാമ്പിംഗ് ഷാഫ്റ്റ് കോളർ (⅛” ഷാഫ്റ്റ്) അല്ലെങ്കിൽ 276-6102 ഉയർന്ന കരുത്തുള്ള ക്ലാമ്പിംഗ് ഷാഫ്റ്റ് കോളർ
1.625”, 2” ഫ്ലെക്സ് വീലുകളുടെ ഹെക്സ് ബോറിലേക്ക് ക്ലാമ്പിംഗ് ഷാഫ്റ്റ് കോളറുകൾ അമർത്തിയാൽ, ഈ വീലുകൾ ⅛” ഷാഫ്റ്റുമായോ ¼” ഷാഫ്റ്റുമായോ പൊരുത്തപ്പെടുന്നതാക്കാൻ കഴിയും.
അസംബ്ലി ഘട്ടങ്ങൾ:

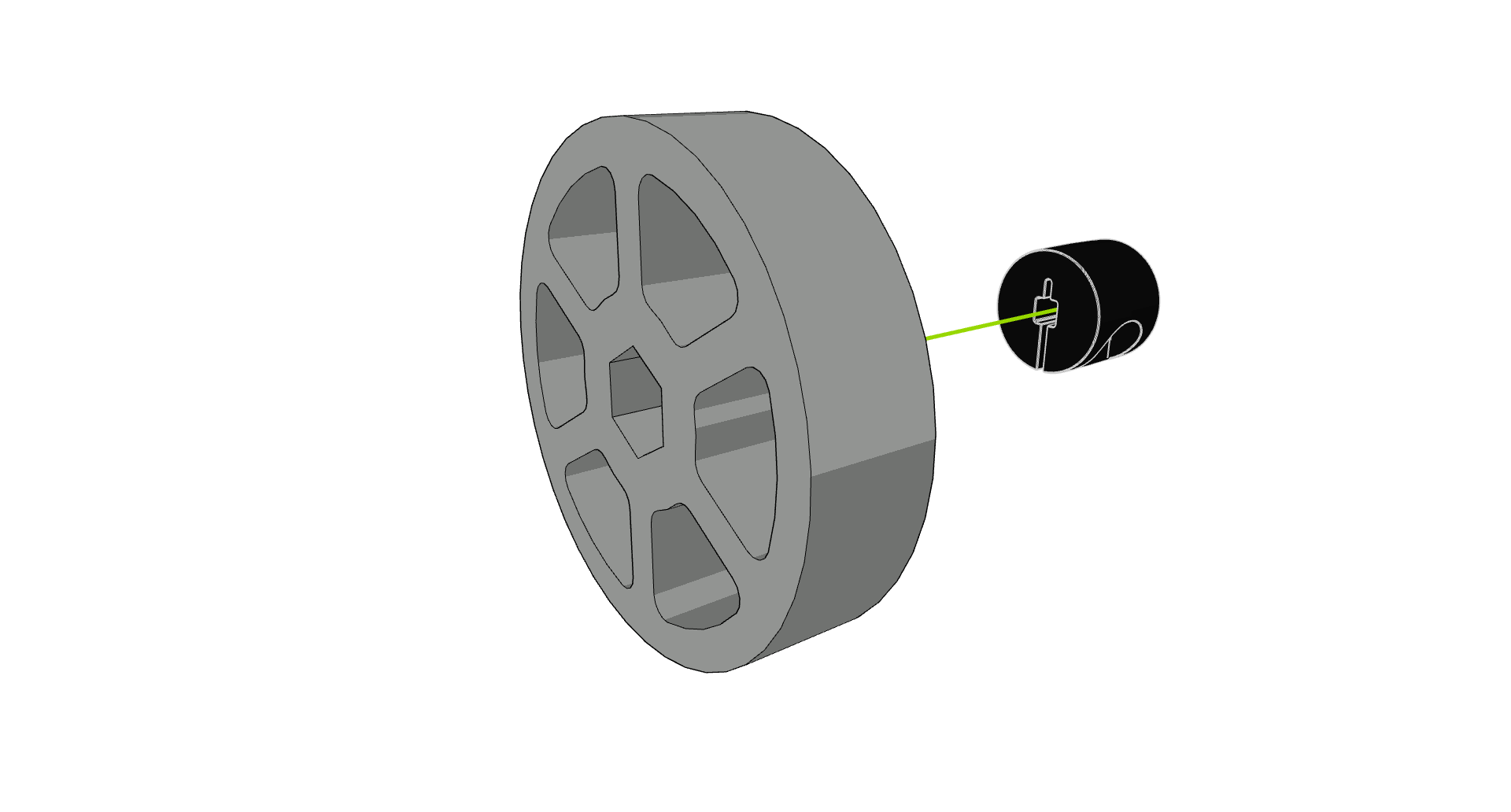

- ഘട്ടം 1: ഷാഫ്റ്റ് കോളറും ഫ്ലെക്സ് വീലും നിരത്തുക. ഫ്ലെക്സ് വീൽ മുകളിൽ പിടിച്ച് ഷാഫ്റ്റ് കോളർ ഒരു സോളിഡ് പ്രതലത്തിൽ വയ്ക്കുന്നത് എളുപ്പമായിരിക്കും.
- ഘട്ടം 2: ഫ്ലെക്സ് വീൽ ഷാഫ്റ്റ് കോളറിന് മുകളിലൂടെ അമർത്തുക. ഫ്ലെക്സ് വീൽ ഒരു കോണിൽ താഴേക്ക് തള്ളുന്നതും തുടർന്ന് ഷാഫ്റ്റ് കോളറിന് മുകളിലൂടെ കുലുക്കി ഷാഫ്റ്റ് കോളർ ബോറിലേക്ക് എത്തിക്കുന്നതും ഏറ്റവും എളുപ്പമായിരിക്കാം.
ആൾട്ടർനേറ്റീവ് 2: 276-2551 12T HS ഗിയർ (¼” HS ഷാഫ്റ്റ്)
1.625”, 2” ഫ്ലെക്സ് വീലുകളിലെ ഹെക്സ് ബോറിലേക്ക് 12T HS ഗിയർ നല്ലൊരു ഇന്റർഫെറൻസ് ഫിറ്റാണ്. ഈ ഓപ്ഷൻ ഫ്ലെക്സ് വീലുകളെ ഒരു ¼” HS ഷാഫ്റ്റിൽ ഘടിപ്പിക്കുന്നു.
കുറിപ്പ്: ഈ ഭാഗം ലോഹമായതിനാൽ, കാലക്രമേണ ഇത് ഫ്ലെക്സ് വീൽ കീറാൻ തുടങ്ങിയേക്കാം. നിങ്ങളുടെ ചക്രങ്ങൾക്ക് കേടുപാടുകൾ സംഭവിക്കാതിരിക്കാൻ ഈ രീതി ജാഗ്രതയോടെ ഉപയോഗിക്കുക.
അസംബ്ലി ഘട്ടങ്ങൾ:

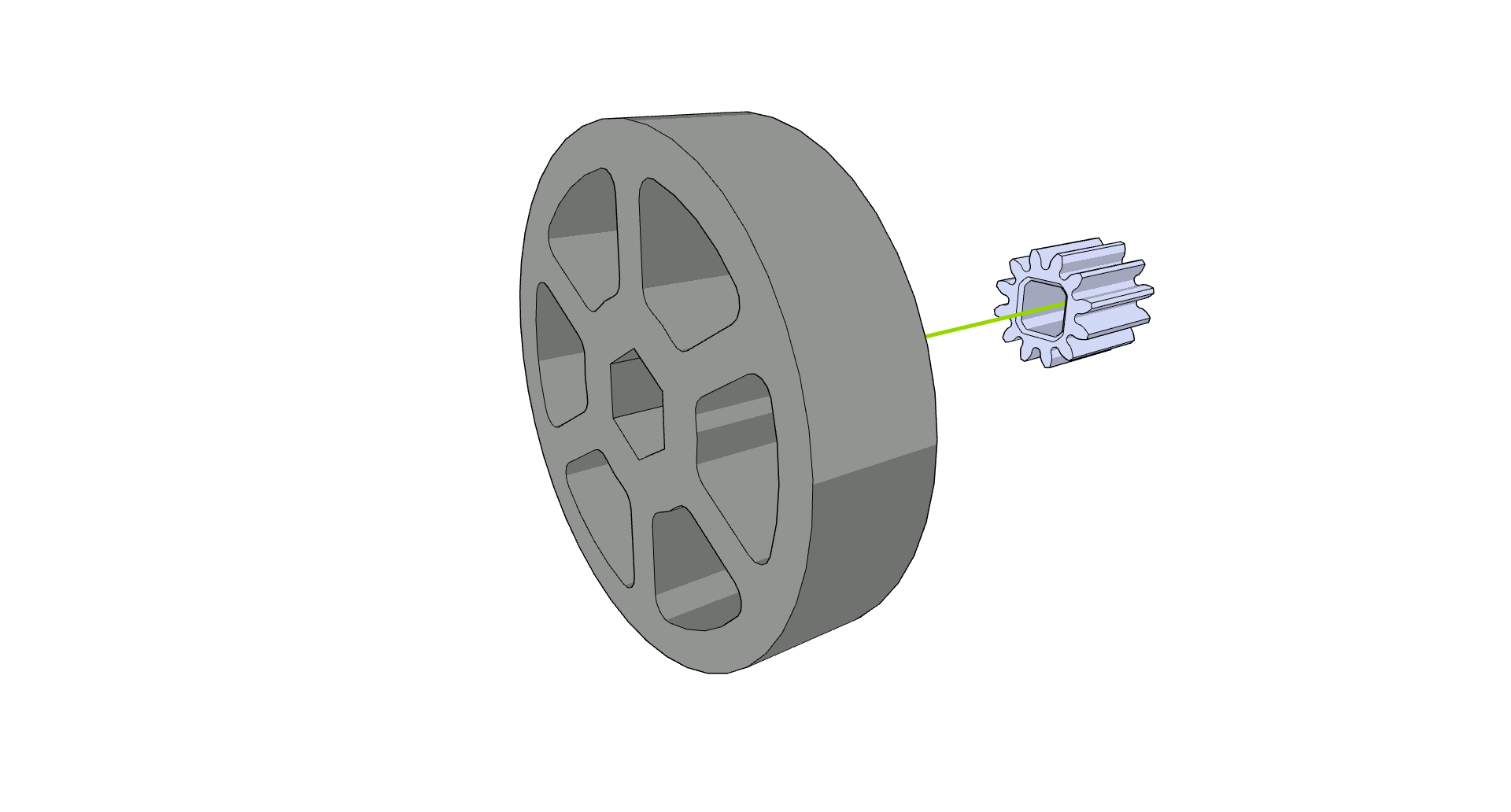

- ഘട്ടം 1: 12T പിനിയനും ഫ്ലെക്സ് വീലും നിരത്തുക. ഫ്ലെക്സ് വീൽ മുകളിൽ പിടിച്ച് പിനിയൻ ഒരു ഉറച്ച പ്രതലത്തിൽ സ്ഥാപിക്കുന്നത് എളുപ്പമായിരിക്കും.

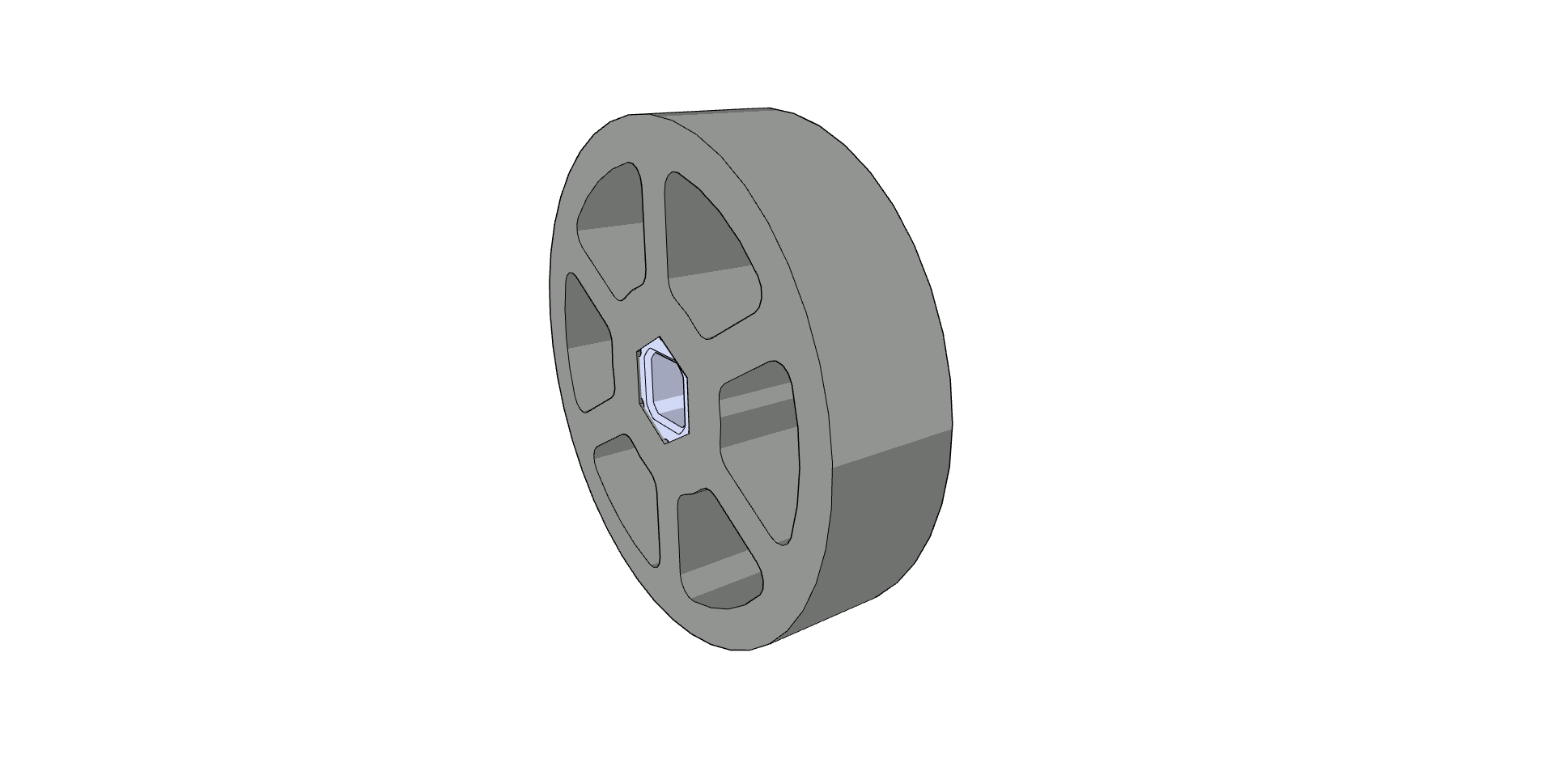

- ഘട്ടം 2: 12T പിനിയനു മുകളിലൂടെ ഫ്ലെക്സ് വീൽ തള്ളുക. ഫ്ലെക്സ് വീൽ ഒരു കോണിൽ താഴേക്ക് തള്ളി പിനിയന് മുകളിലൂടെ കുലുക്കി പിനിയൻ ബോറിൽ ഉറപ്പിക്കുന്നതായിരിക്കും ഏറ്റവും എളുപ്പമുള്ളത്.
ആൾട്ടർനേറ്റീവ് 3: ലോക്ക്ബാറുകളും സ്റ്റാൻഡ്ഓഫുകളും (⅛” ഷാഫ്റ്റ്)
1.625” അല്ലെങ്കിൽ 2” ഫ്ലെക്സ് വീലുകൾക്കായി ഒരു ഹബ് സൃഷ്ടിക്കാൻ കഴിയും, അതിൽ 1” #8-32 സ്ക്രൂകൾ, ½” #8-32 സ്റ്റാൻഡ്ഓഫുകൾ, ½” ലോംഗ് സ്പെയ്സറുകൾ, നിങ്ങളുടെ ഇഷ്ടപ്പെട്ട #8-32 നട്ടുകൾ എന്നിവ ഉപയോഗിച്ച് മെറ്റൽ ലോക്ക് ബാർ (275-1065) അല്ലെങ്കിൽ പ്ലാസ്റ്റിക് ലോക്ക് ബാർ (276-2016-002) എന്നിവ ഉപയോഗിക്കാം.
അസംബ്ലി ഘട്ടങ്ങൾ:

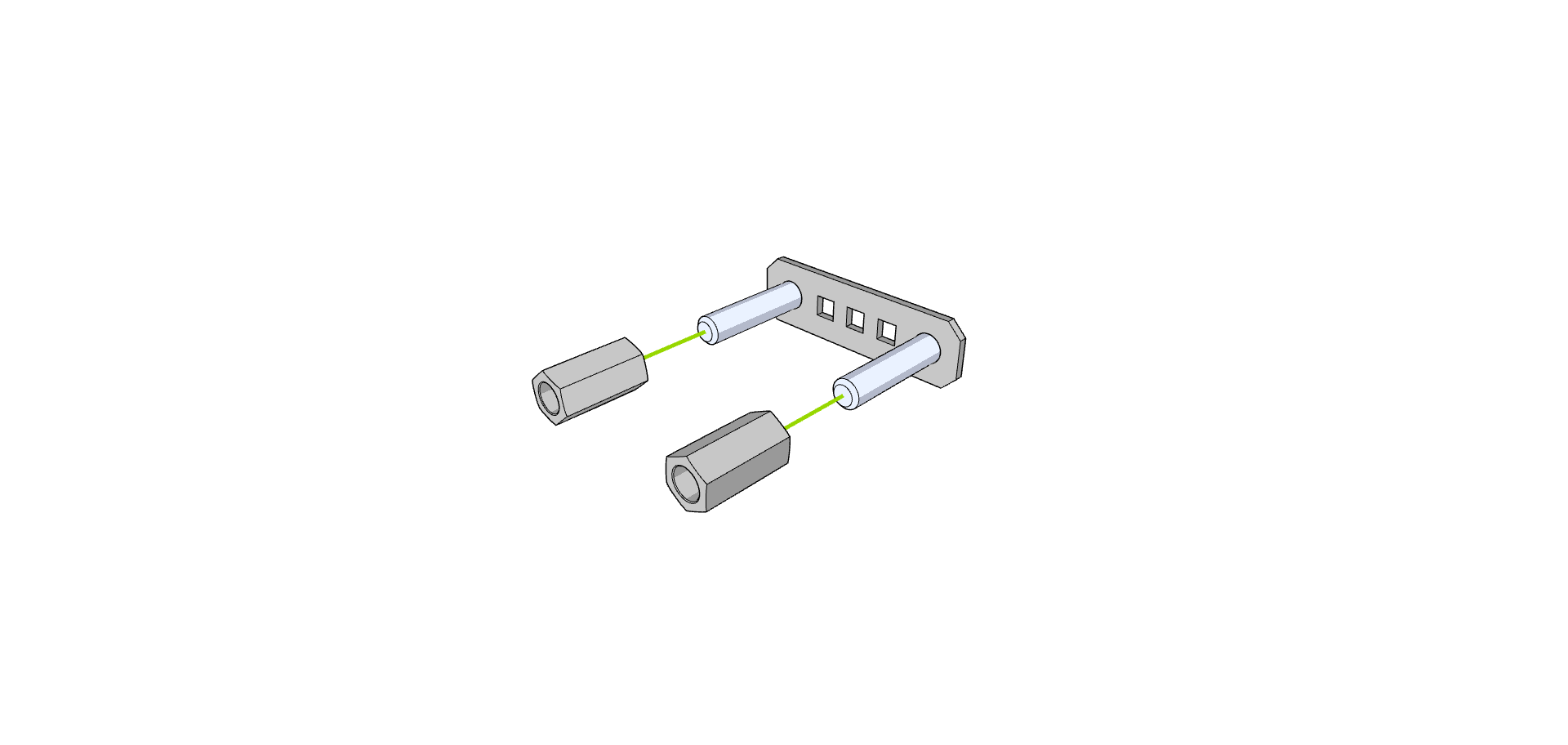

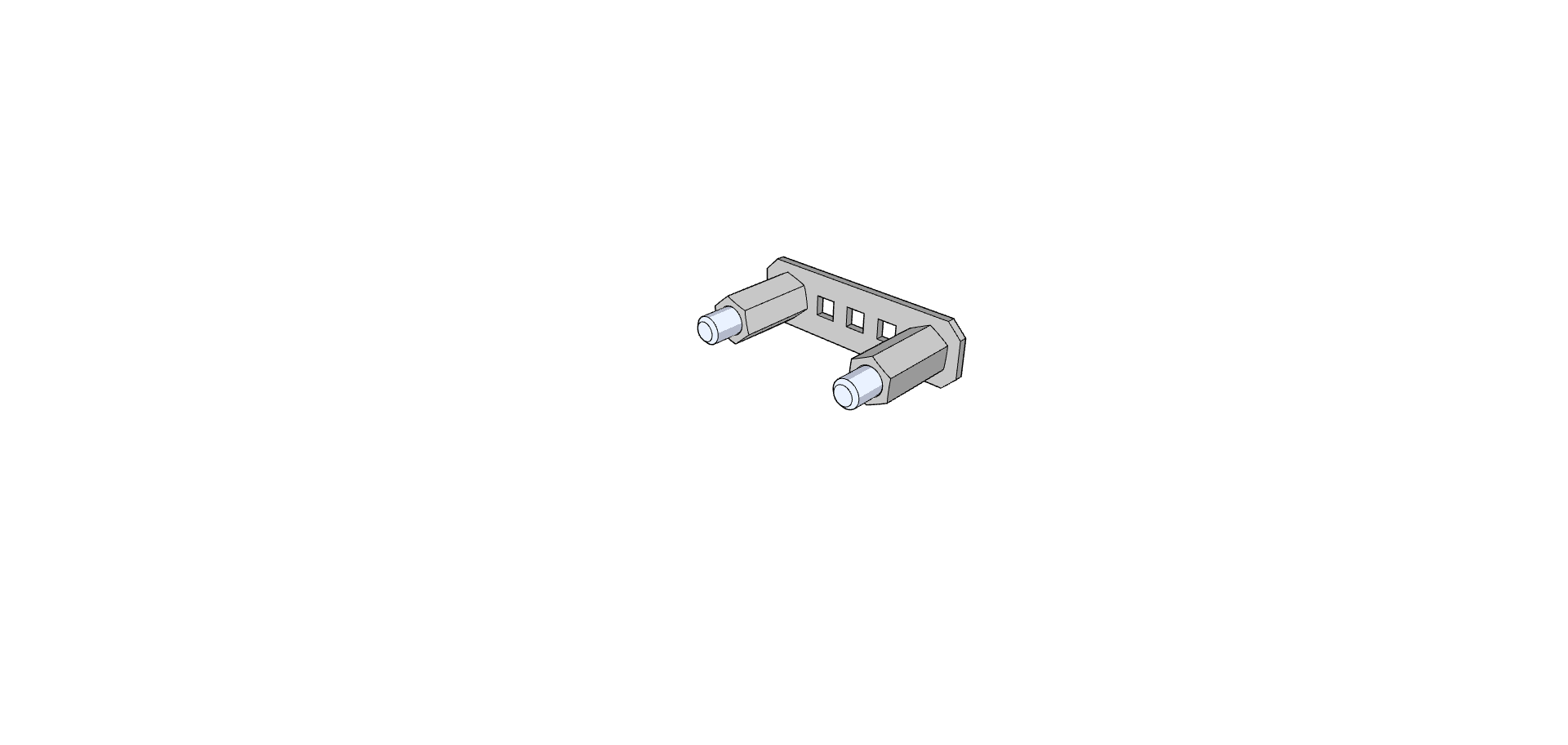

- ഘട്ടം 1: താഴെ കാണിച്ചിരിക്കുന്നതുപോലെ രണ്ട് ½” സ്റ്റാൻഡ്ഓഫുകൾ 1” സ്ക്രൂകളിലേക്ക് ത്രെഡ് ചെയ്യുക.

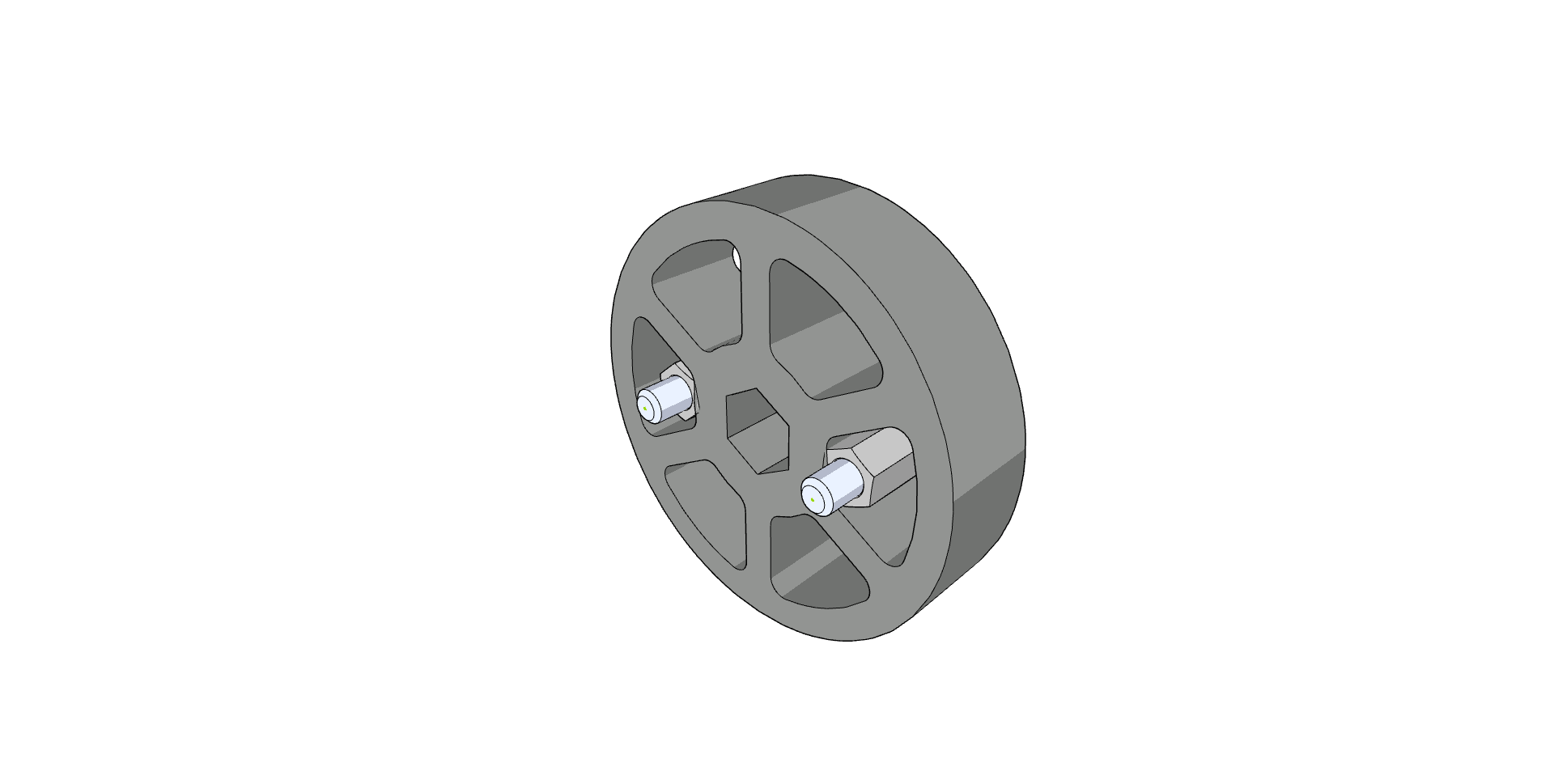

- ഘട്ടം 2: താഴെ കാണിച്ചിരിക്കുന്നതുപോലെ ഫ്ലെക്സ് വീൽ സ്റ്റാൻഡ്ഓഫുകൾക്ക് മുകളിലൂടെ സ്ലൈഡ് ചെയ്യുക.

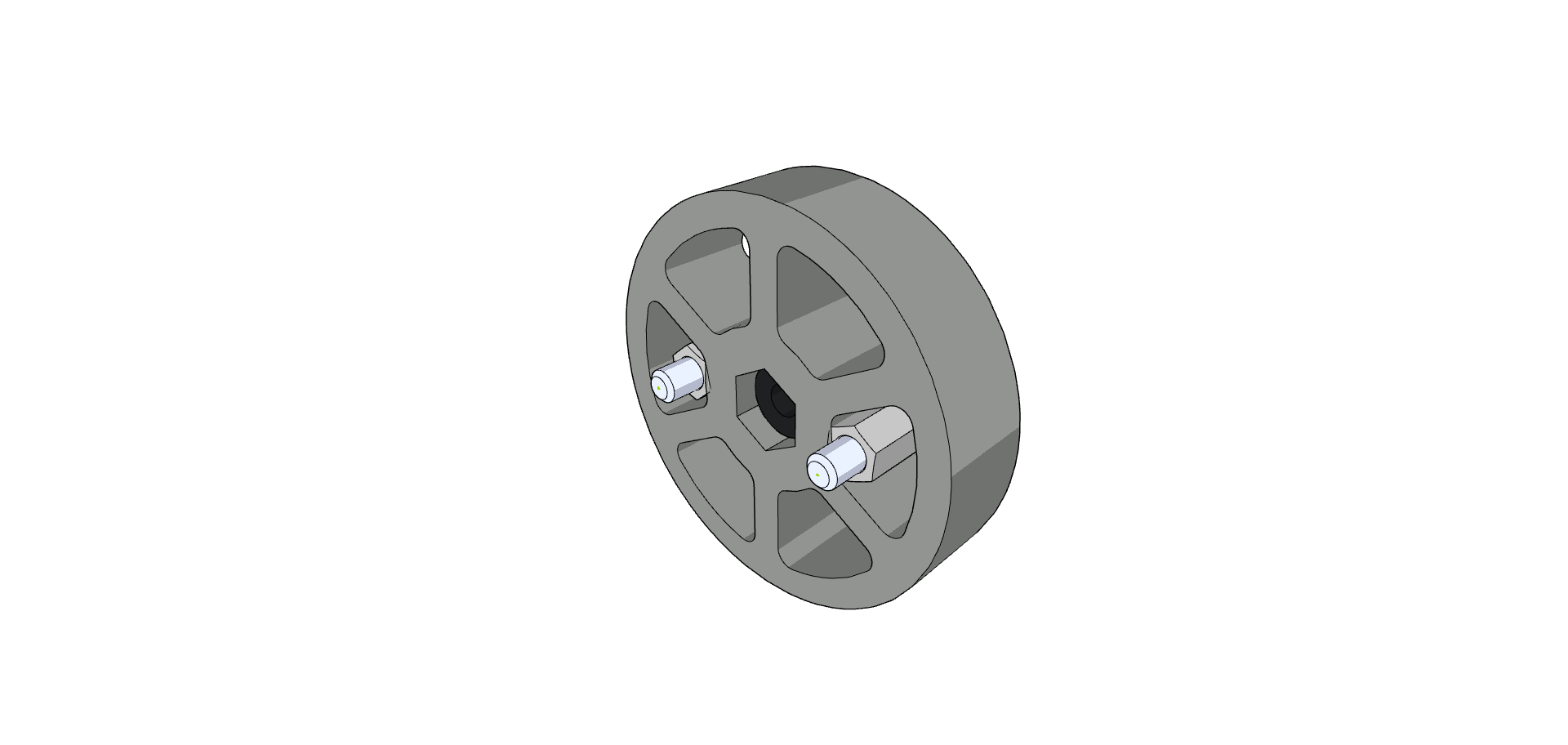

- ഘട്ടം 3: വീലിന്റെ ഹെക്സ് ബോറിലേക്ക് 0.375” OD 0.5” നീളമുള്ള സ്പെയ്സർ തിരുകുക.

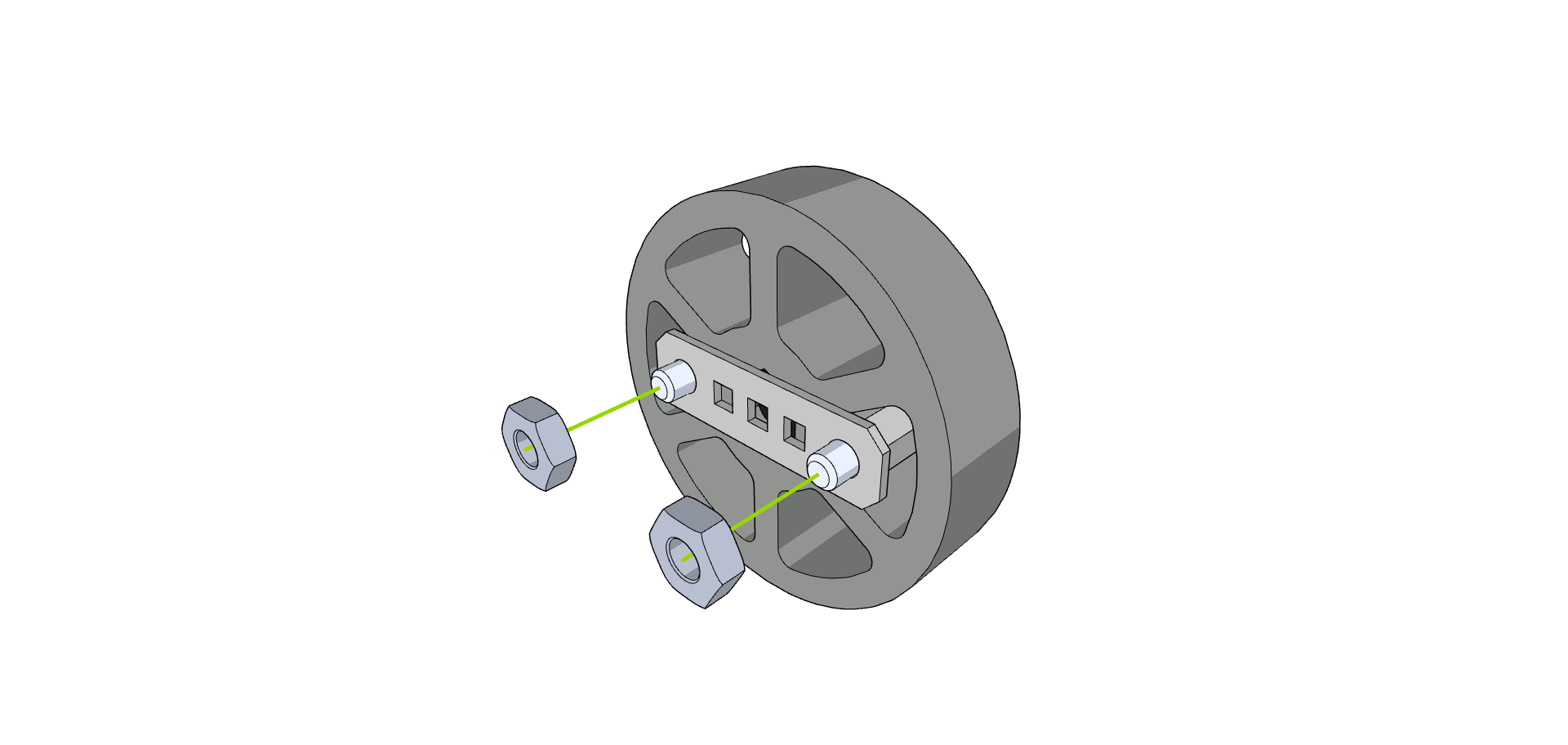

- ഘട്ടം 4: രണ്ടാമത്തെ ലോക്ക് ബാർ ഘടിപ്പിച്ച് സ്ക്രൂകളിൽ നട്ടുകൾ മുറുക്കുക.
ആൾട്ടർനേറ്റീവ് 4: 276-1499 ൽ നിന്നുള്ളഇൻടേക്ക് റോളർ (⅛” ഷാഫ്റ്റ്)
276-1499 ഇൻടേക്ക് റോളറിൽ നിന്നുള്ള അകത്തെ പ്ലാസ്റ്റിക് ഹബ് ഫ്ലെക്സ് വീലുകളുടെ ഉള്ളിലും ഉപയോഗിക്കാം. റബ്ബർ ഓവർമോൾഡ് ആ ഭാഗത്ത് നിന്ന് മുറിച്ച് മാറ്റി, ആൾട്ടർനേറ്റീവ്സ് 1 & 2 ലെ സ്റ്റെപ്പുകൾക്ക് സമാനമായി 1.625” അല്ലെങ്കിൽ 2” ഫ്ലെക്സ് വീലിലേക്ക് പ്ലാസ്റ്റിക് ഹബ് തിരുകുക.
അസംബ്ലി ഘട്ടങ്ങൾ:

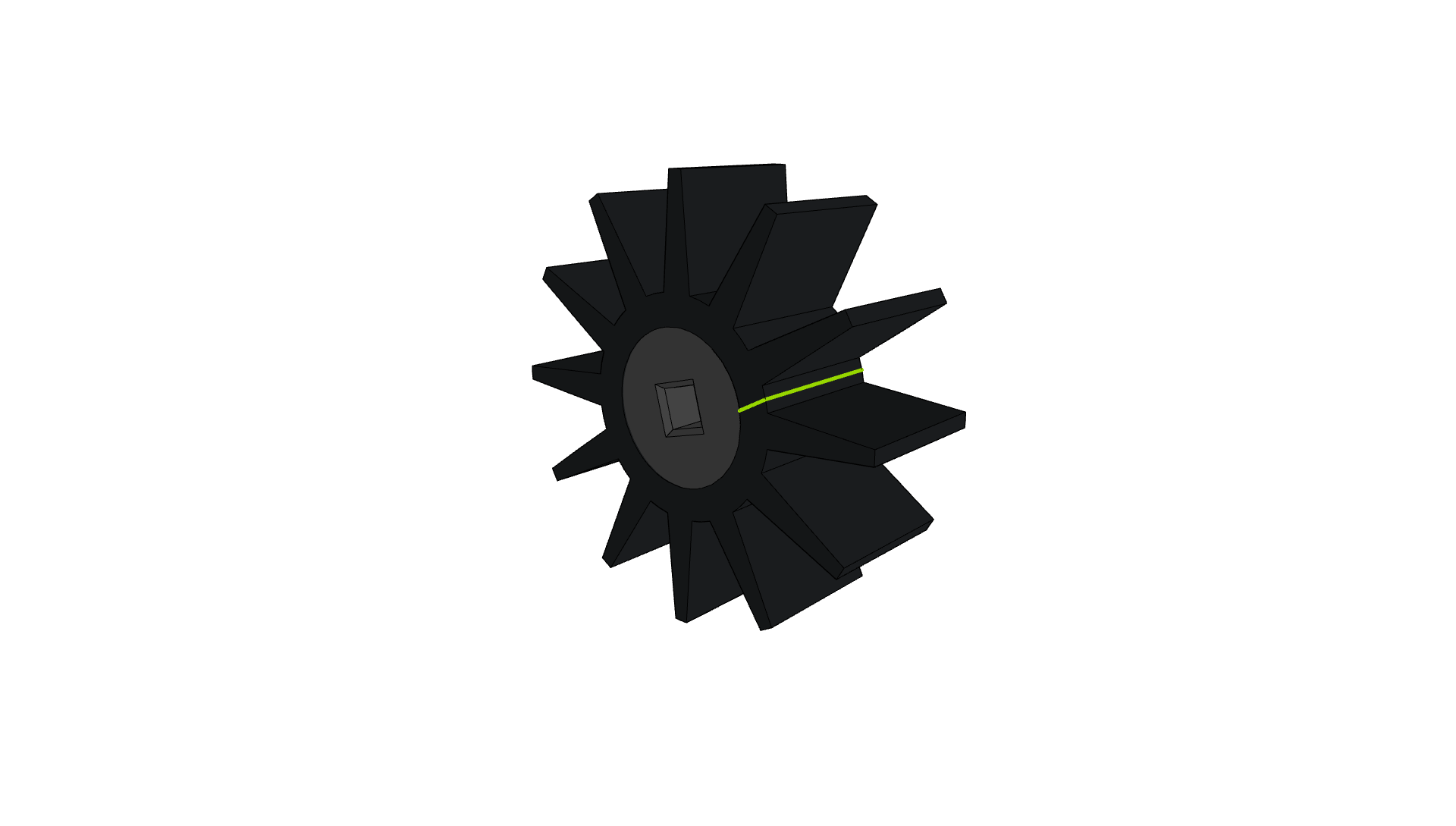

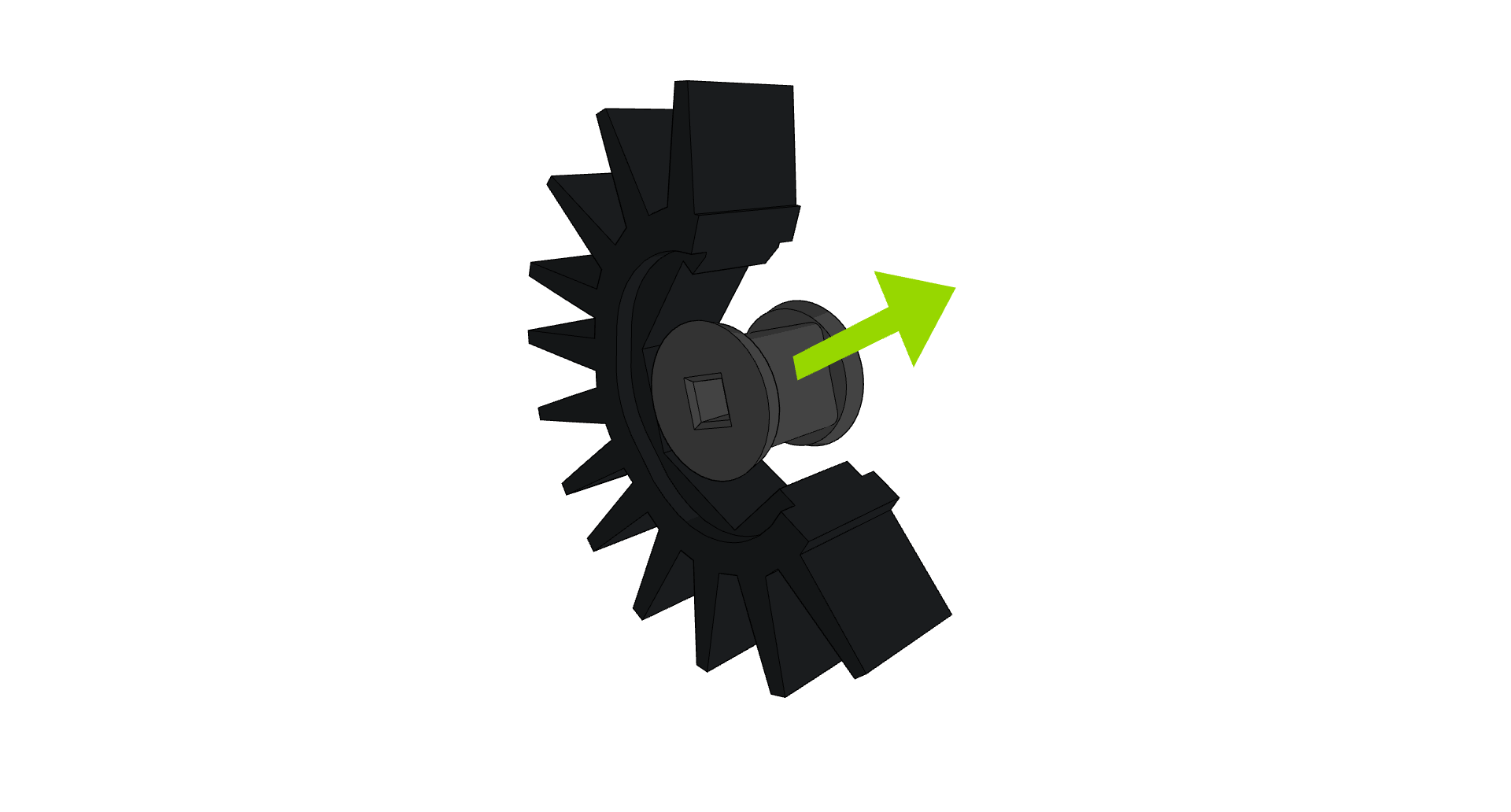

- ഘട്ടം 1: ഇൻടേക്ക് റോളറിൽ കാണിച്ചിരിക്കുന്ന ലൈനിൽ സ്ലൈസ് ചെയ്ത് ഓവർമോൾഡിൽ നിന്ന് അകത്തെ പ്ലാസ്റ്റിക് ഹബ് നീക്കം ചെയ്യുക.

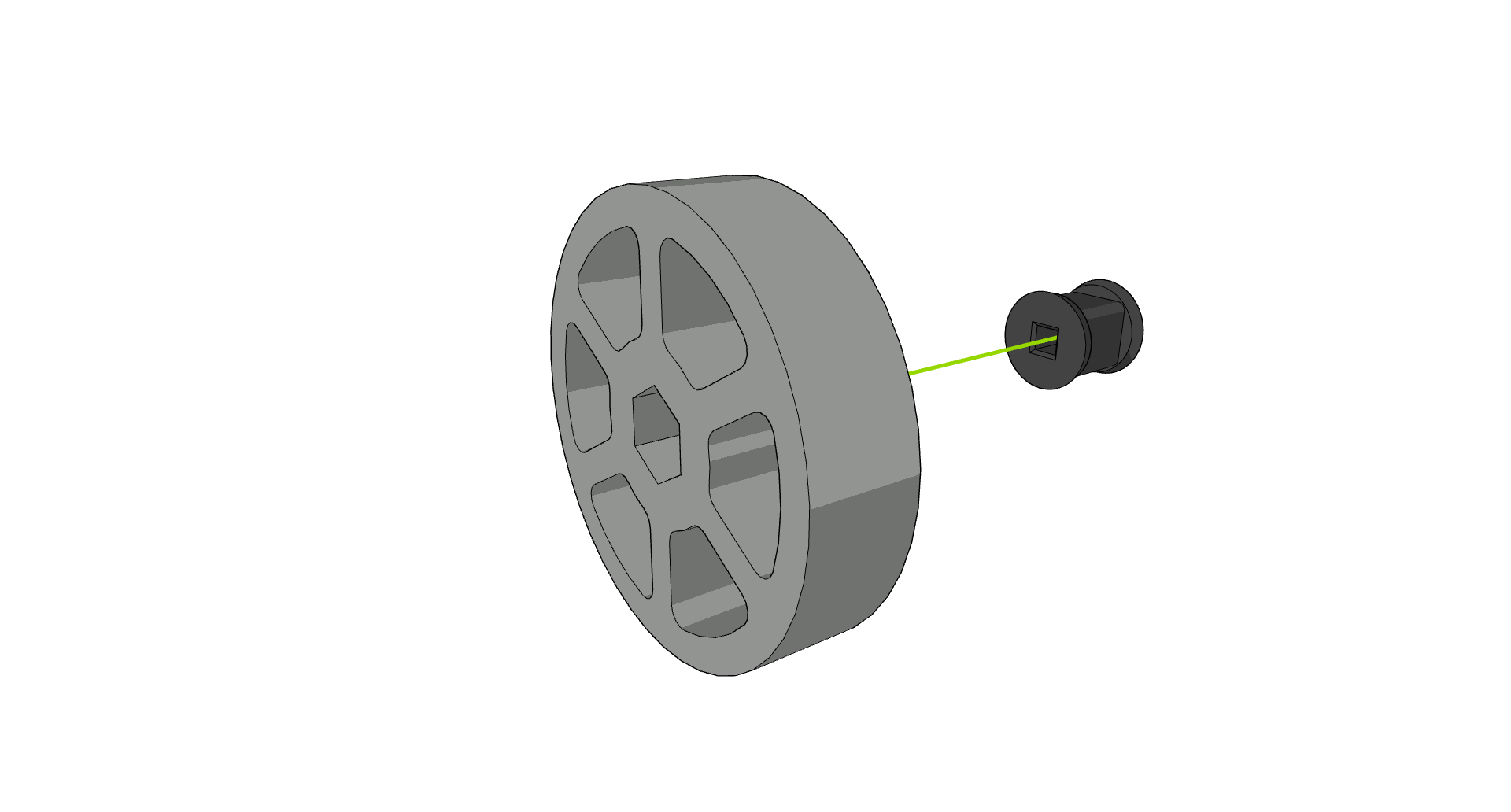

- ഘട്ടം 2: പ്ലാസ്റ്റിക് ഹബ്ബും ഫ്ലെക്സ് വീലും നിരത്തുക. ഫ്ലെക്സ് വീൽ മുകളിൽ പിടിച്ച് പ്ലാസ്റ്റിക് ഹബ് ഒരു സോളിഡ് പ്രതലത്തിൽ സ്ഥാപിക്കുന്നത് എളുപ്പമായിരിക്കും.
- ഘട്ടം 3: പ്ലാസ്റ്റിക് ഹബ്ബിന് മുകളിലൂടെ ഫ്ലെക്സ് വീൽ തള്ളുക. ഫ്ലെക്സ് വീൽ ഒരു കോണിൽ താഴേക്ക് തള്ളി, തുടർന്ന് ഹബ്ബിന് മുകളിലൂടെ കുലുക്കി ഹബ് ബോറിലേക്ക് എത്തിക്കുന്നതാണ് ഏറ്റവും എളുപ്പമുള്ളത്.
3”, 4” ഫ്ലെക്സ് വീലുകൾക്കുള്ള ഇതരമാർഗങ്ങൾ
3”, 4” ഫ്ലെക്സ് വീലുകൾക്കുള്ള ഇനിപ്പറയുന്ന ബദലുകൾ അസംബ്ലി എളുപ്പത്തിന്റെ ക്രമത്തിൽ പട്ടികപ്പെടുത്തിയിരിക്കുന്നു.
ആൾട്ടർനേറ്റീവ് 1: 2 16T സ്പ്രോക്കറ്റുകൾ, 6P (276-8328) (¼” HS ഷാഫ്റ്റ്)
ഫ്ലെക്സ് വീലിന്റെ ബോറിലേക്ക് രണ്ട് 16T 6P സ്പ്രോക്കറ്റുകൾ തിരുകാൻ കഴിയും. ചക്രത്തിനുള്ളിൽ സ്പ്രോക്കറ്റുകൾ തുല്യ അകലത്തിൽ നിർത്തി പ്രവർത്തനക്ഷമത മെച്ചപ്പെടുത്തുന്നതിന് 0.25” നീളമുള്ള (0.375” OD) നൈലോൺ സ്പെയ്സർ ഉപയോഗിക്കാം.

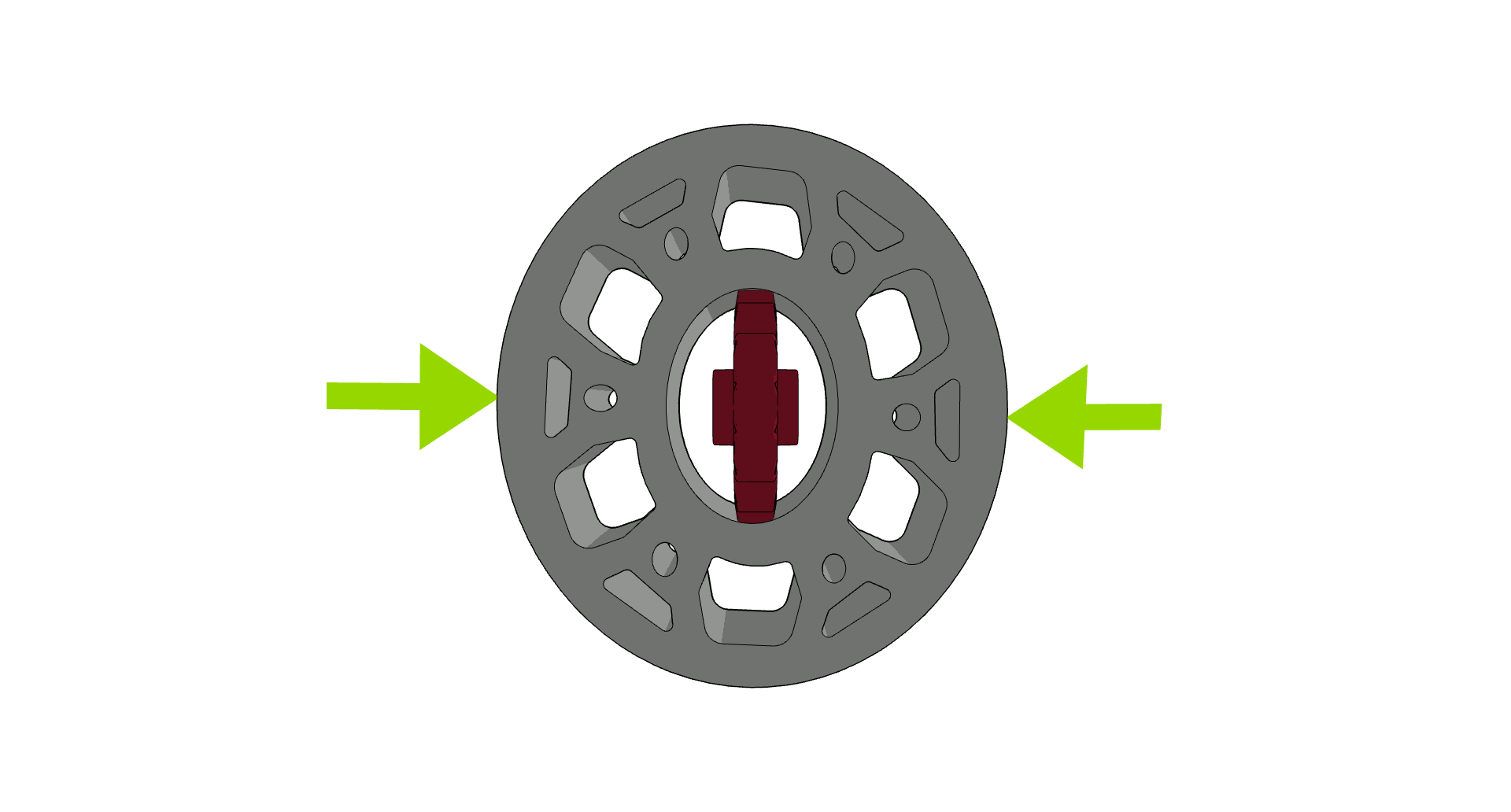

- ഘട്ടം 1: ഫ്ലെക്സ് വീൽ ഒരു ഓവൽ ആകൃതിയിൽ ഞെരിച്ചുകൊണ്ട് ആദ്യത്തെ സ്പ്രോക്കറ്റ് പൂർണ്ണമായും തിരുകുക.

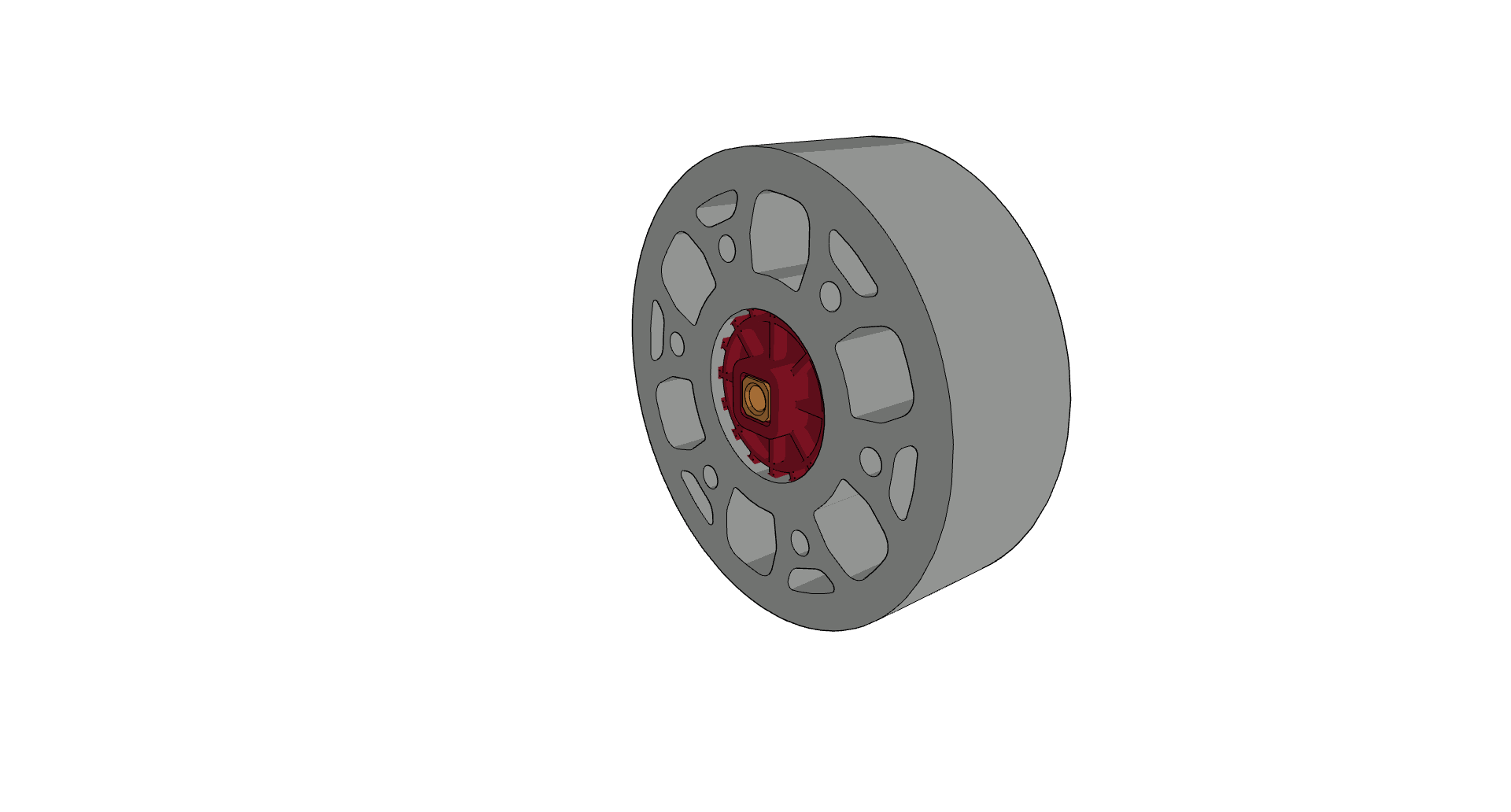

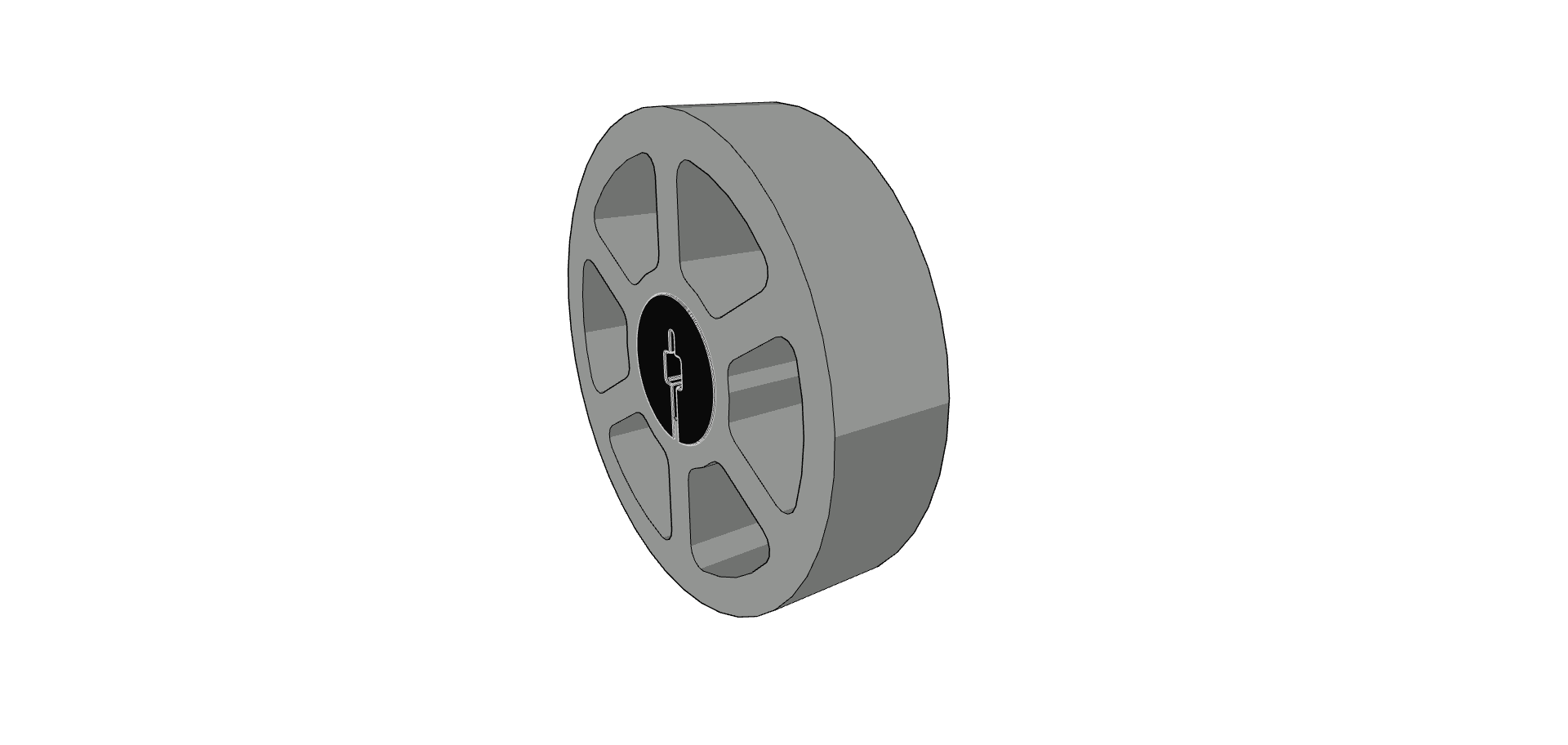

- ഘട്ടം 2: ഫ്ലെക്സ് വീലിന്റെ ബോറിൽ സ്പ്രോക്കറ്റ് തിരിക്കുക. ആവശ്യമെങ്കിൽ ഒരു ഷാഫ്റ്റും (ചിത്രത്തിലല്ല) ഉയർന്ന ശക്തിയുള്ള ഒരു ഷാഫ്റ്റ് അഡാപ്റ്ററും ചേർക്കുക.
- ഘട്ടം 3: 0.25” നീളമുള്ള (0.375” OD) നൈലോൺ സ്പെയ്സറും രണ്ടാമത്തെ സ്പ്രോക്കറ്റും, ആവശ്യമെങ്കിൽ ഉയർന്ന കരുത്തുള്ള ഒരു ഷാഫ്റ്റ് അഡാപ്റ്ററും ഷാഫ്റ്റിൽ വയ്ക്കുക.
- ഘട്ടം 4: സ്പ്രോക്കറ്റ് അസംബ്ലി ഫ്ലെക്സ് വീലിലേക്ക് തള്ളുക. രണ്ടാമത്തെ സ്പ്രോക്കറ്റ് ഫ്ലെക്സ് വീൽ ബോറിലേക്ക് പോകുമ്പോൾ, സ്പ്രോക്കറ്റ് പല്ലുകൾക്ക് ചുറ്റും ഒരു വൃത്താകൃതിയിൽ ക്രമാനുഗതമായി പ്രവർത്തിക്കുന്നത് എളുപ്പമായിരിക്കും, സ്പ്രോക്കറ്റിൽ മർദ്ദം ചെലുത്തി ബോറിലേക്ക് ഭാഗങ്ങളായി തള്ളിയിടുക.
ആൾട്ടർനേറ്റീവ് 2: 60T ഹൈ സ്ട്രെങ്ത് ഗിയർ (¼” എച്ച്എസ് ഷാഫ്റ്റ്)
60t ഗിയറിന് ഫ്ലെക്സ് വീലിലെ ബോൾട്ട് പാറ്റേണിന് അടുത്തുള്ള ഒരു ബോൾട്ട് പാറ്റേൺ ഉണ്ട്. പാറ്റേണുകൾ കണ്ണിൽ കൃത്യമായി യോജിക്കുന്നില്ല, പക്ഷേ മൃദുവായ ഫ്ലെക്സ് വീലുകൾ ആവശ്യത്തിന് വഴക്കമുള്ളതാണ്, അവയ്ക്ക് ദ്വാര പാറ്റേൺ ലൈൻ അപ്പ് ചെയ്യുന്നതിന് വലിച്ചുനീട്ടാൻ കഴിയും.

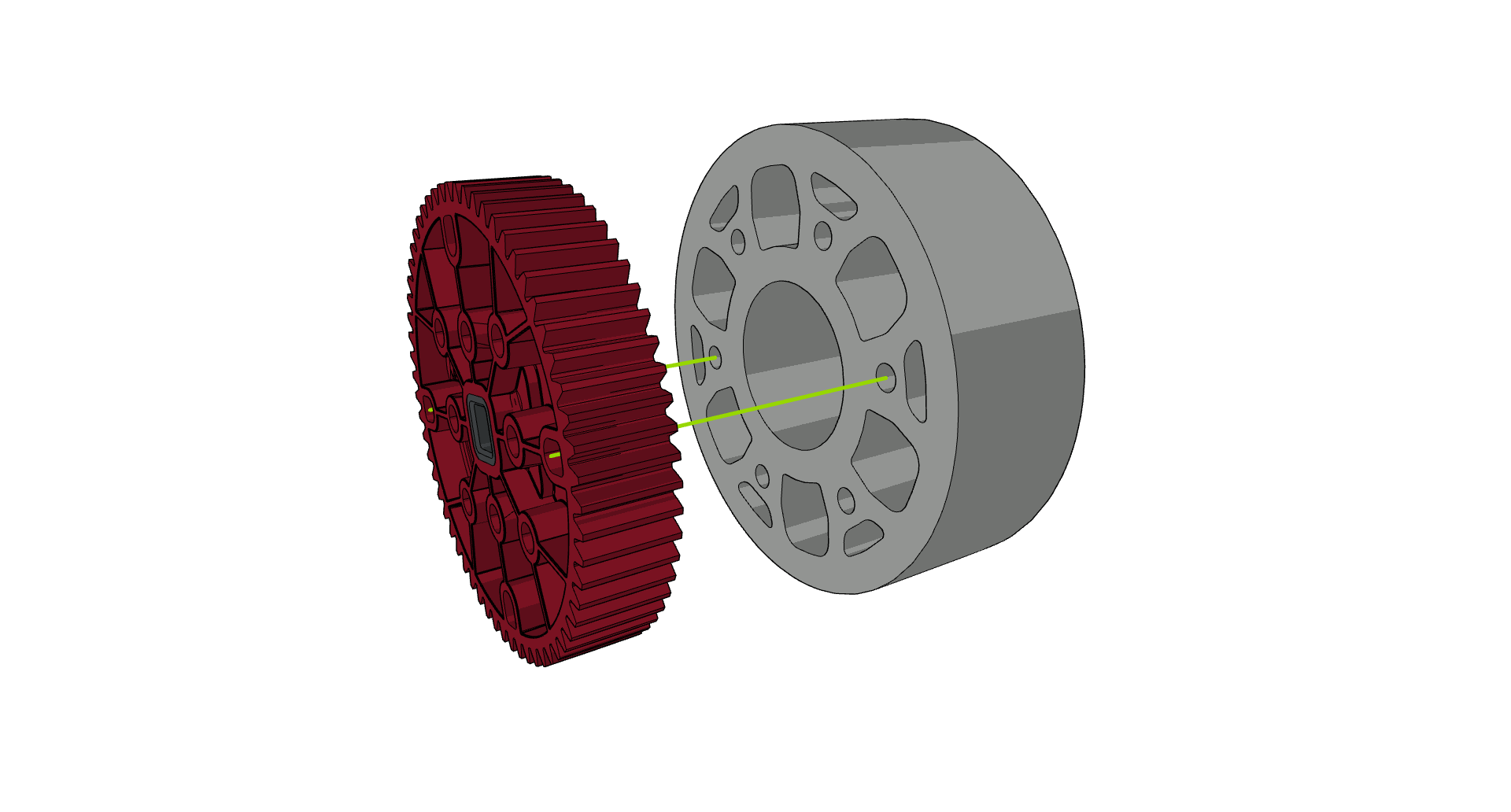

- ഘട്ടം 1: ഗിയറിന്റെയും ഫ്ലെക്സ് വീലിന്റെയും രണ്ട് ദ്വാരങ്ങൾ വിന്യസിക്കുക.

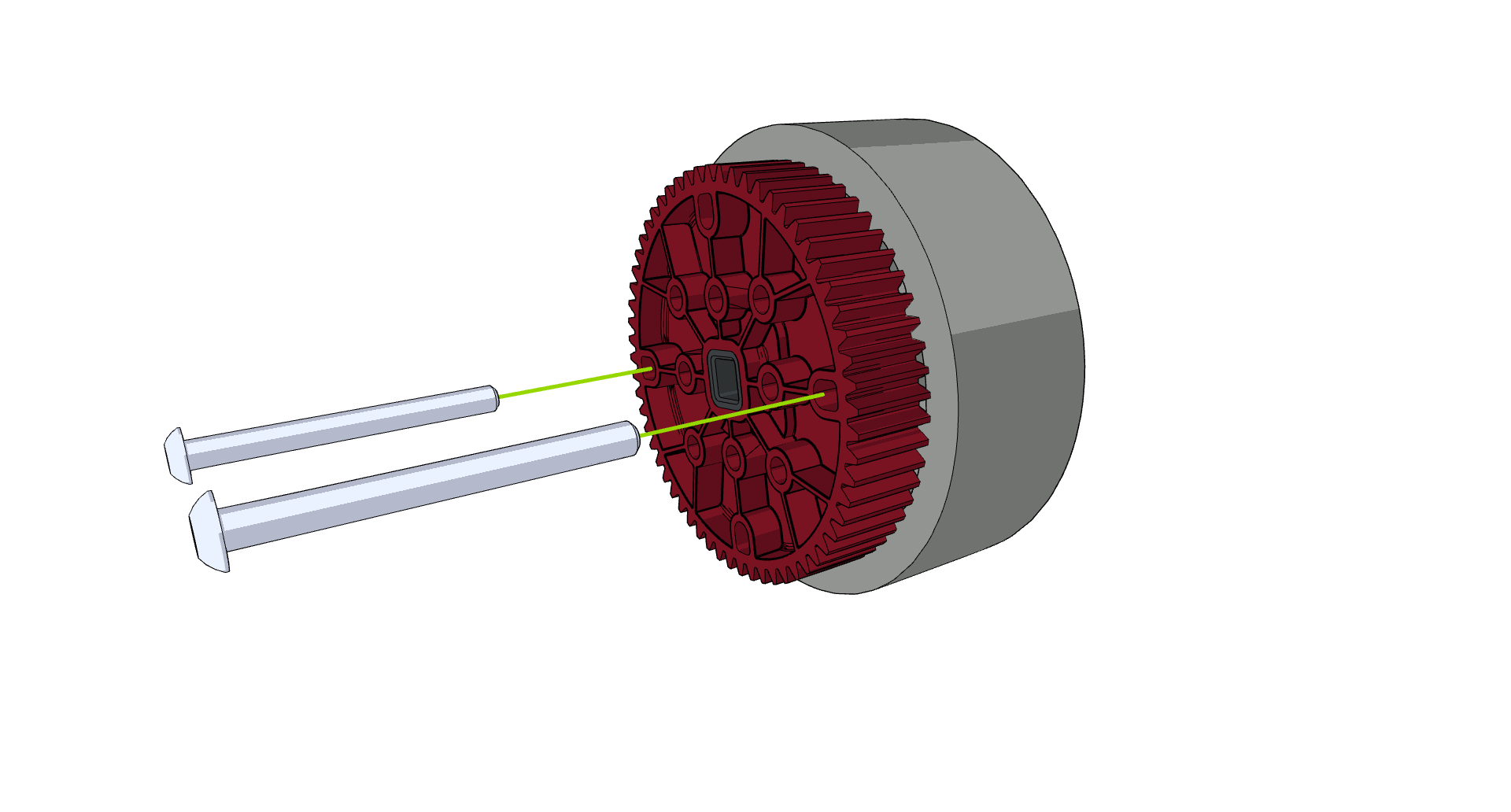

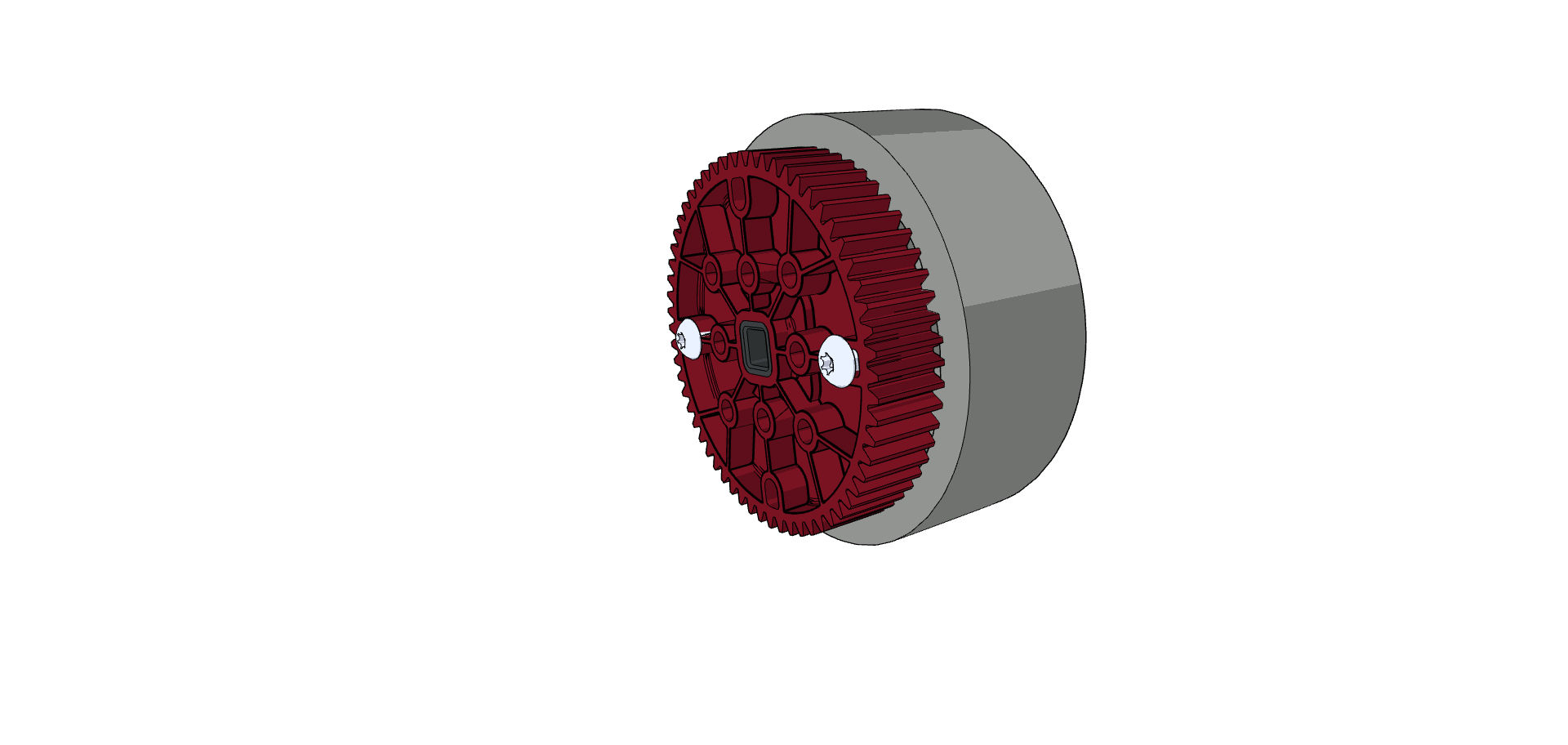

- ഘട്ടം 2: ഗിയറിന്റെയും ഫ്ലെക്സ് വീലിന്റെയും ദ്വാരങ്ങളിലേക്ക് രണ്ട് 1.75" ബോൾട്ടുകൾ തിരുകുക.

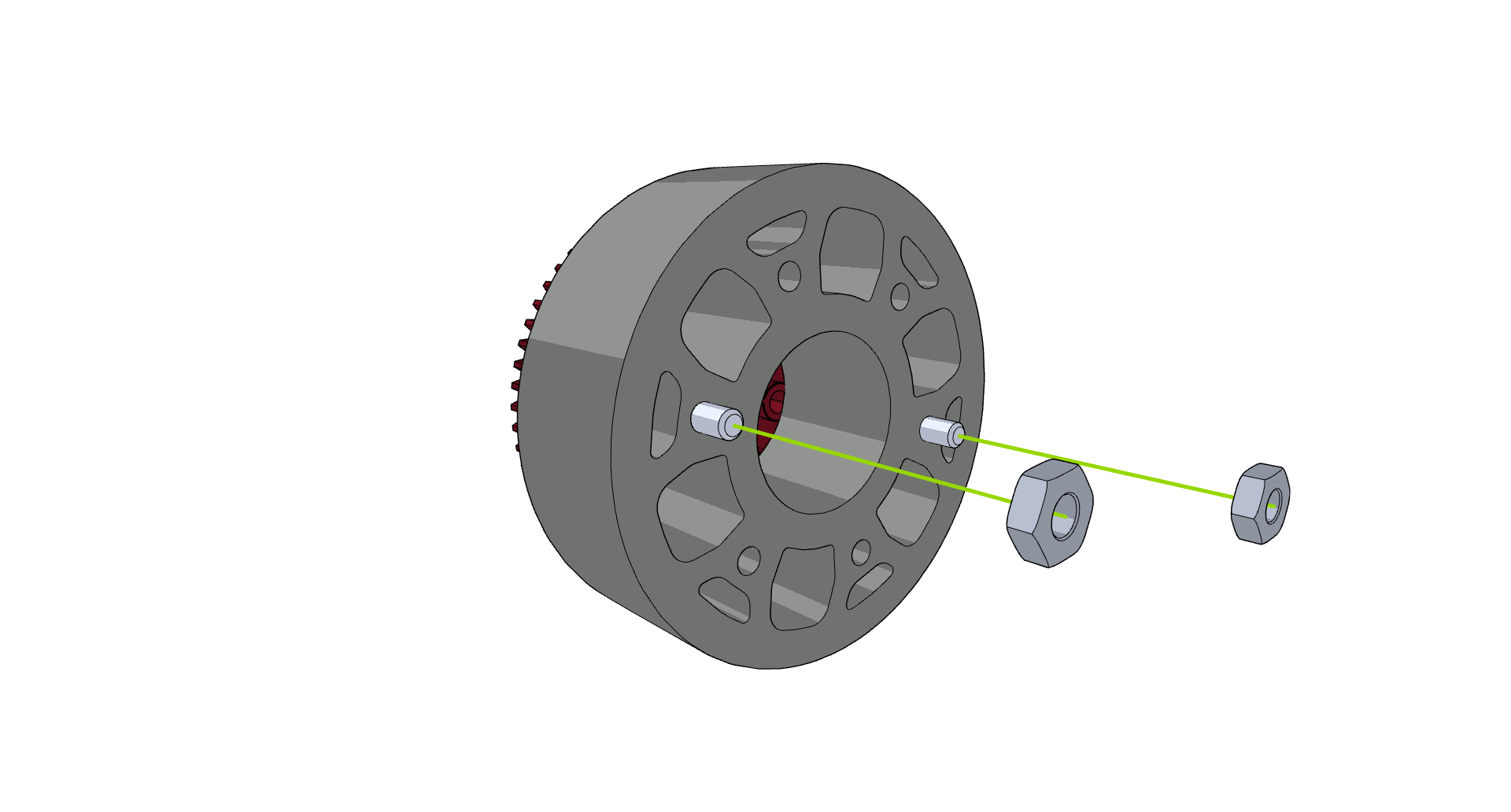

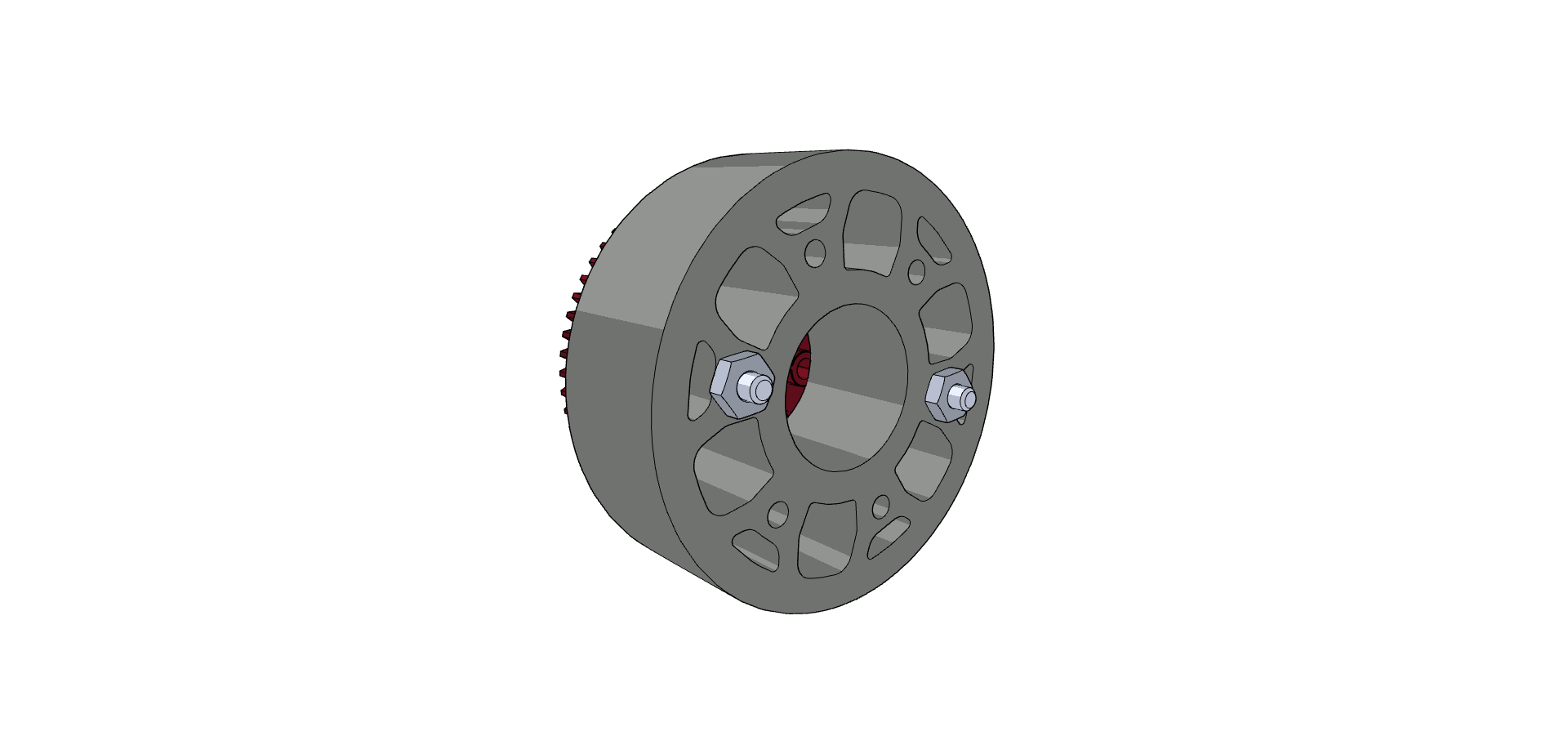

- ഘട്ടം 3: നട്ടുകൾ സ്ക്രൂ ചെയ്യുക
ആൾട്ടർനേറ്റീവ് 3: കസ്റ്റം പോളികാർബണേറ്റ് പ്ലേറ്റുകളും ലോക്ക് ബാറുകളും (⅛” ഷാഫ്റ്റ്)
എല്ലാ വിആർസി ടീമുകൾക്കും 0.065” പോളികാർബണേറ്റ് അലവൻസ് ഉണ്ട്, ഇത് ഒരു ഫ്ലെക്സ് വീലിന്റെ വശത്തേക്ക് ഘടിപ്പിച്ച് ഒരു ലോക്ക് ബാർ പിടിക്കുന്ന ഒരു പ്ലേറ്റ് നിർമ്മിക്കാൻ ഉപയോഗിക്കാം.

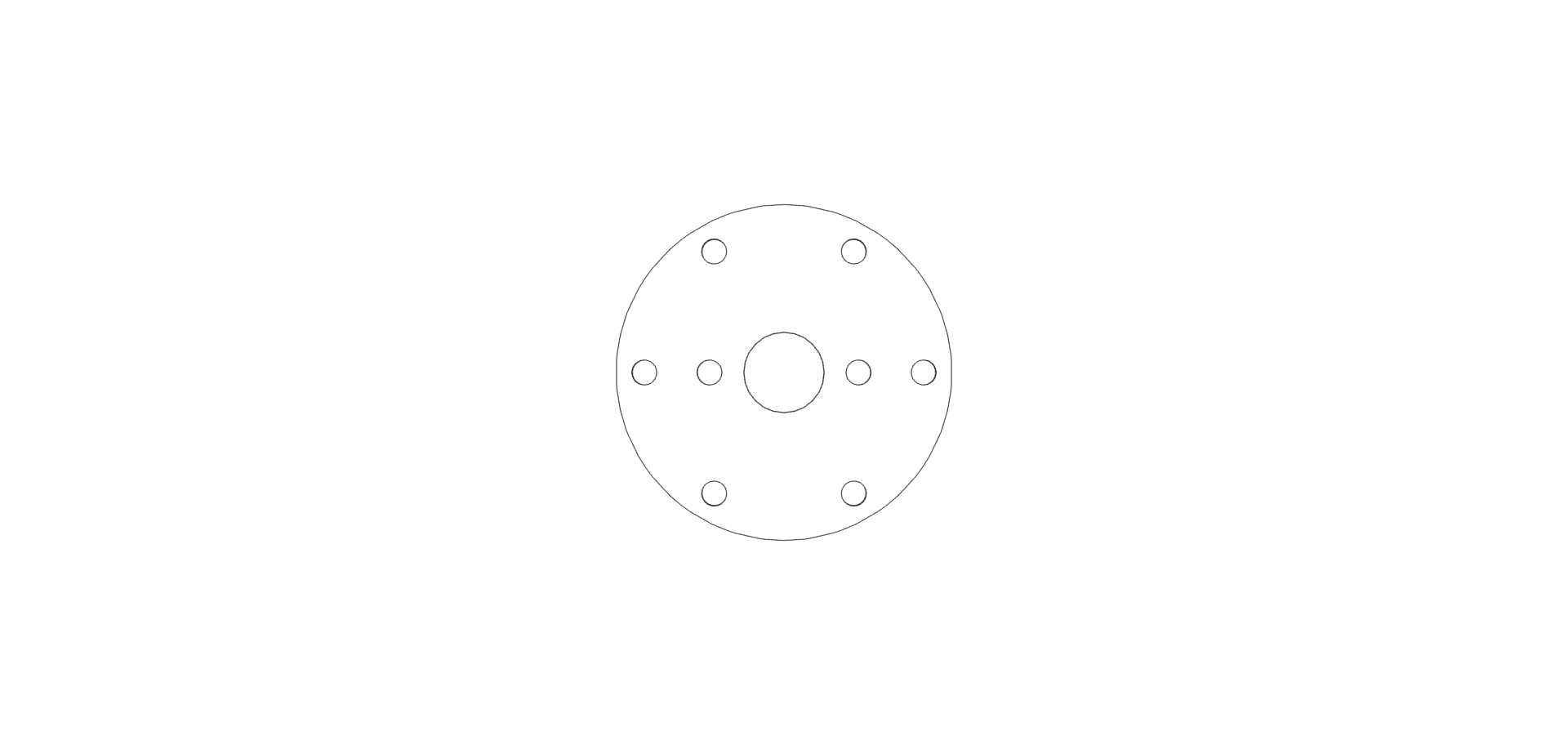

- ഘട്ടം 1: ഇഷ്ടാനുസൃത പോളികാർബണേറ്റ് പ്ലേറ്റുകൾ മുറിക്കുക. ഫ്ലെക്സ് വീലിലേക്ക് ഘടിപ്പിക്കാൻ 1.875 ഇഞ്ച് ബോൾട്ട് സർക്കിളിലെ ദ്വാരങ്ങൾ, ലോക്ക് ബാർ ഇൻസേർട്ട് ഘടിപ്പിക്കാൻ 2 ദ്വാരങ്ങൾ, ഷാഫ്റ്റിനായി പ്ലേറ്റിന്റെ മധ്യഭാഗത്തുള്ള ഒരു ക്ലിയറൻസ് ദ്വാരം എന്നിവയാണ് പ്രധാന സവിശേഷതകൾ.

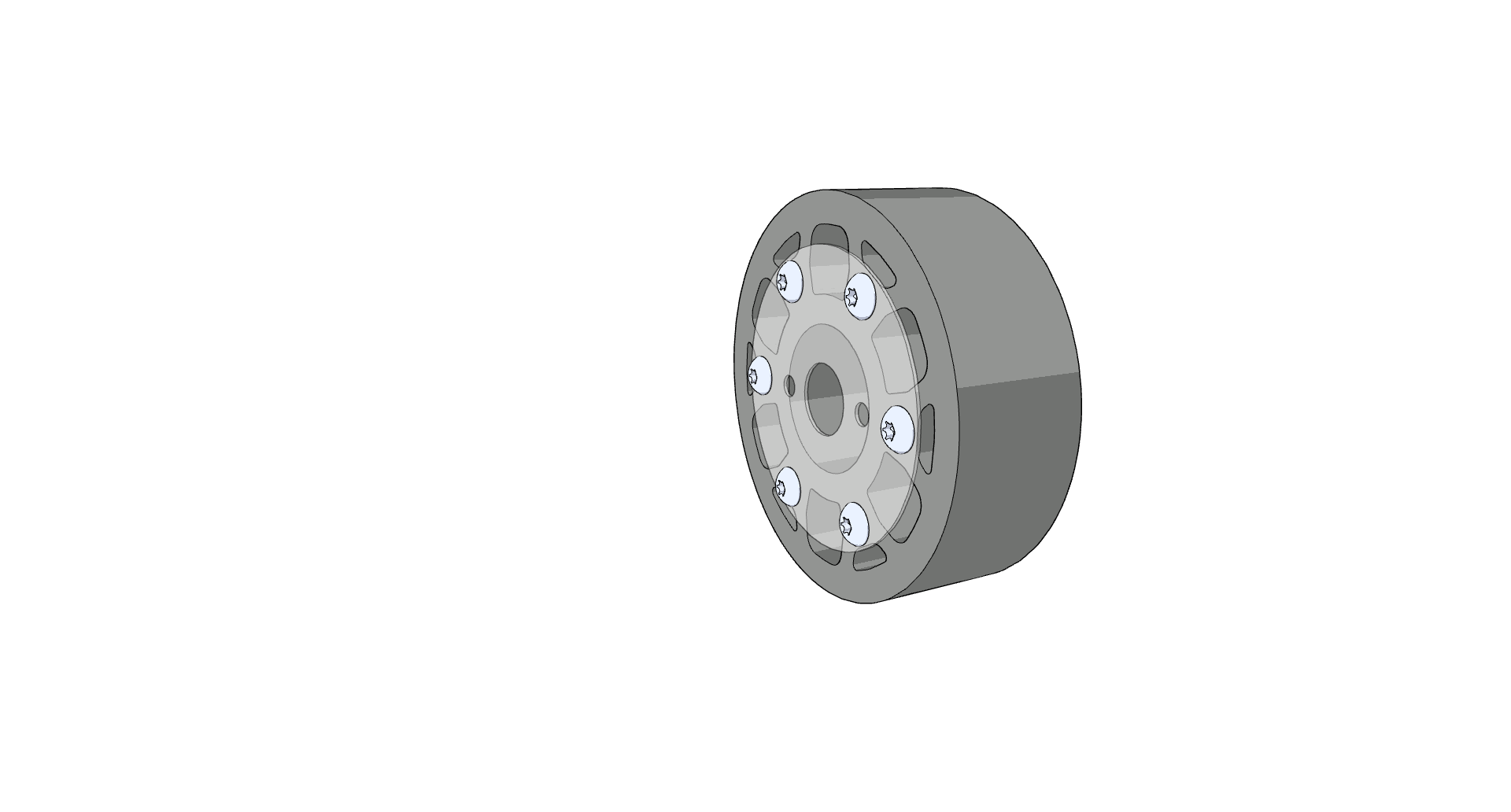

- ഘട്ടം 2: പ്ലേറ്റുകൾ ഘടിപ്പിക്കുക

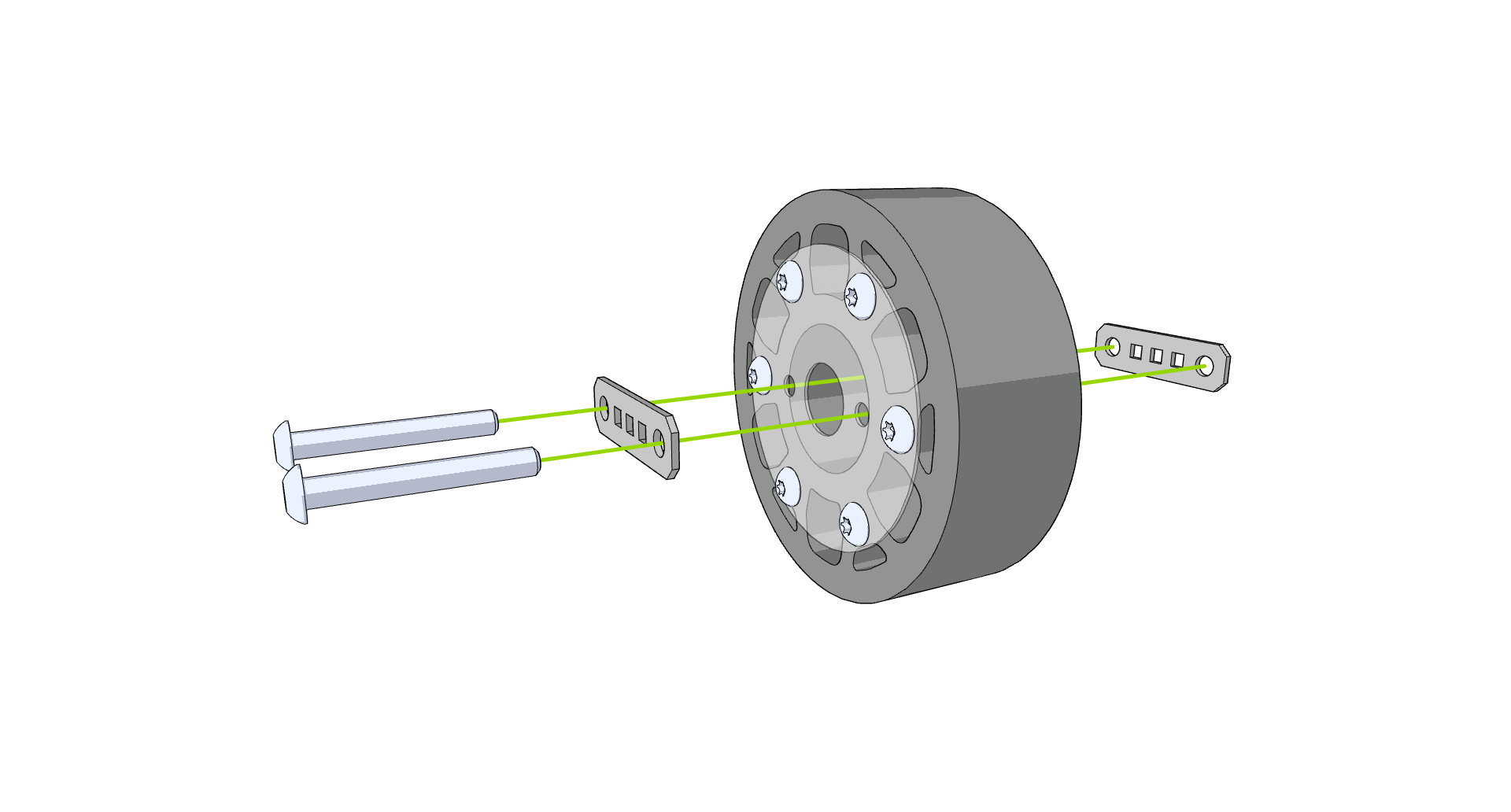

- ഘട്ടം 3: ലോക്ക് ബാറുകൾ ഘടിപ്പിക്കുക

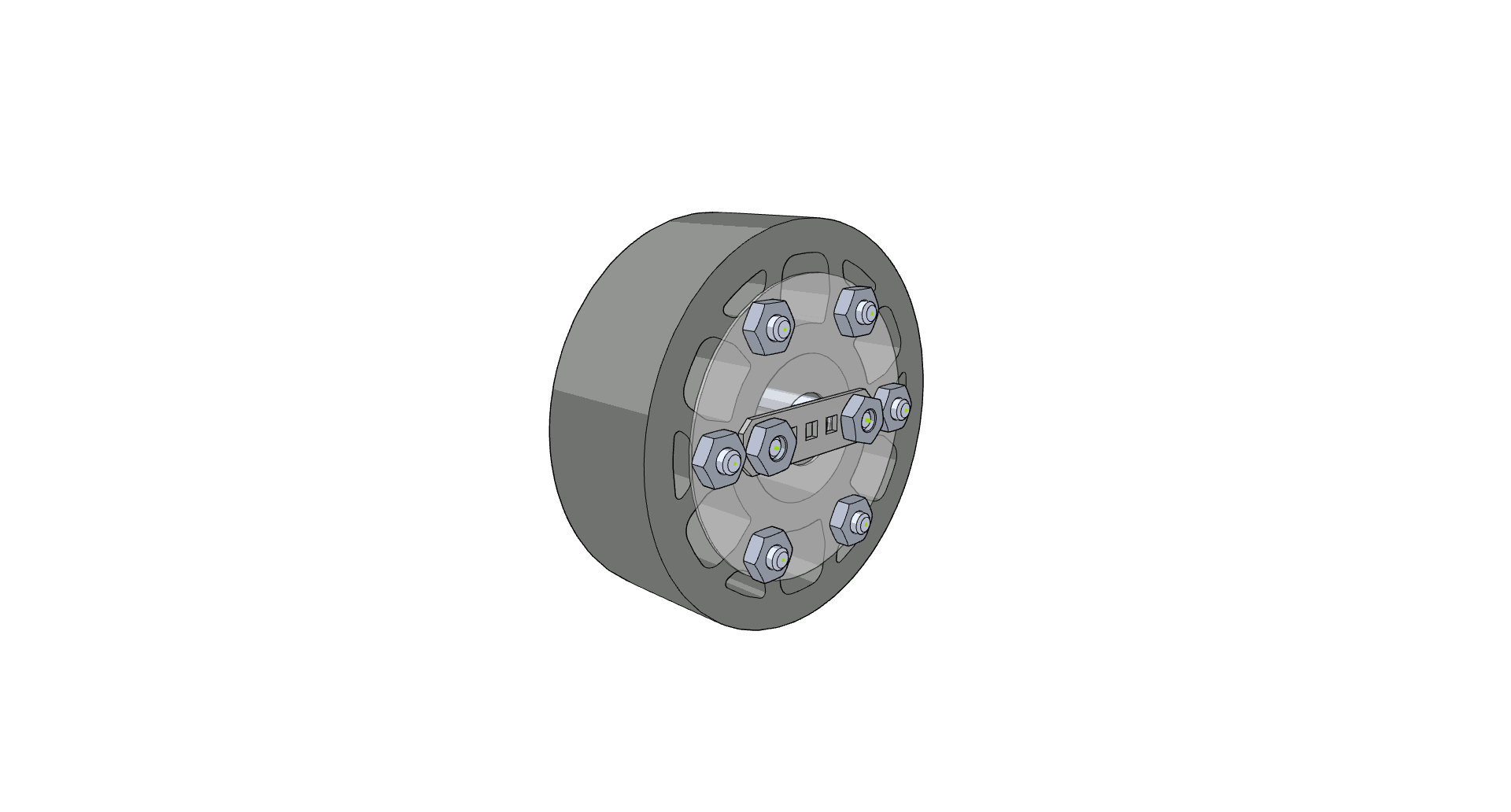

- ഘട്ടം 4: നട്ടുകൾ സ്ക്രൂ ചെയ്യുക
