Šajā rakstā ir aprakstīts, kā uzstādīt lauka monitora statīvu V5 portatīvajam sacensību laukam.

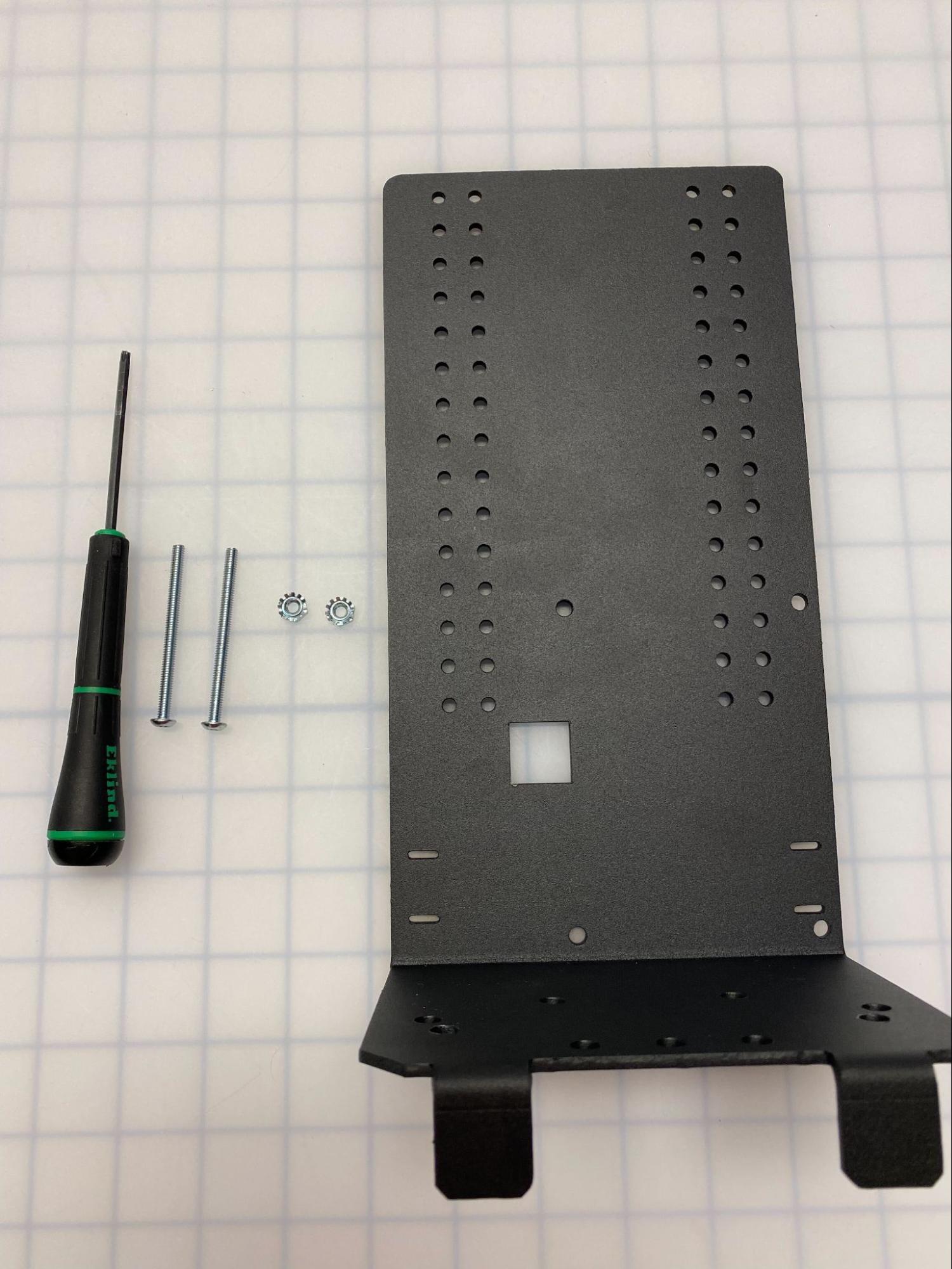

1. Savāciet aparatūru statīva uzstādīšanai.
Lauka monitora statīva piestiprināšanai pie pārnēsājamas lauka aparatūras, kas nepieciešama:
- Star Drive Skrūve 8–32 x 2,25 collas — 2. d
- Nylock rieksti — 2. d
- T15 skrūvgriezis
2. Savāciet aparatūru monitora uzstādīšanai.

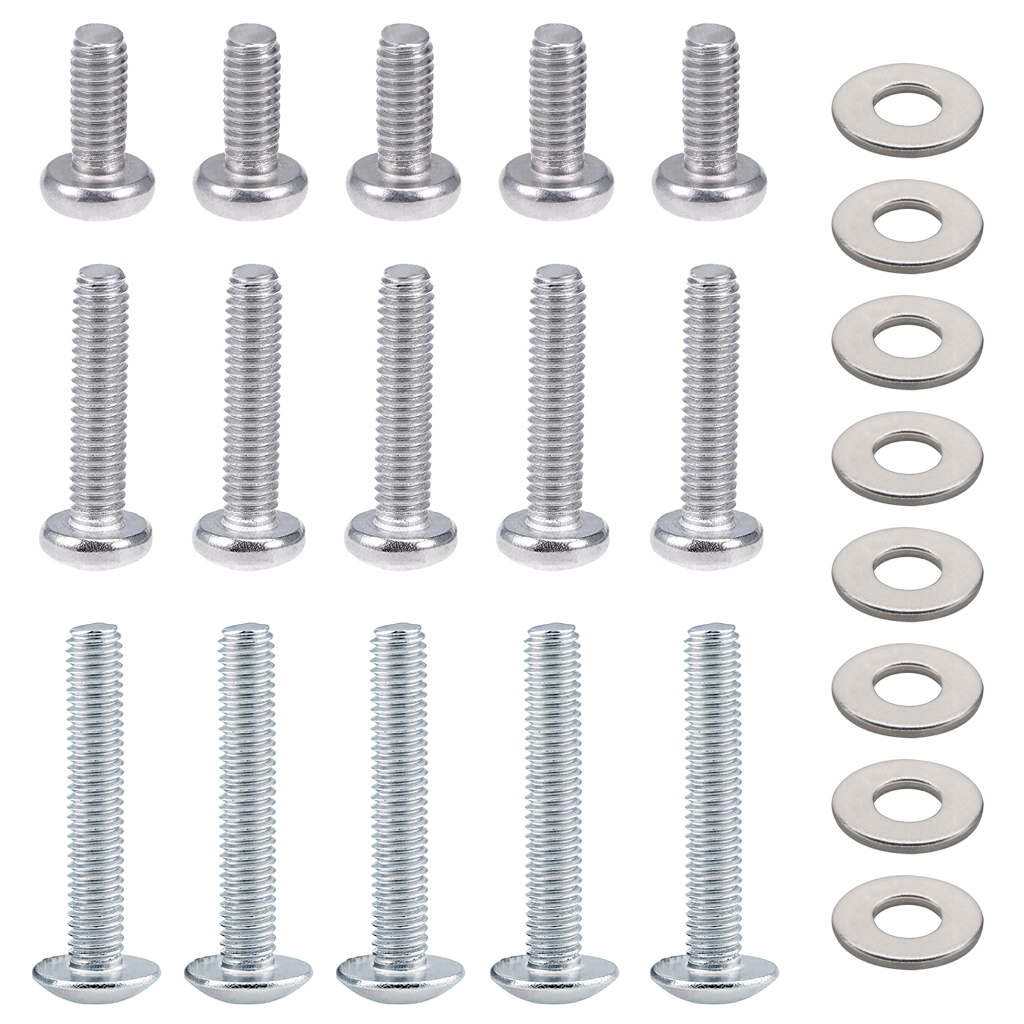

Monitora montāžai uz lauka monitora statīva ir nepieciešama aparatūra:
- Standartizēta VESA monitora montāžas aparatūra
- Skrūve, M4 x 0,7 x 10 mm — 5. d
- Skrūve, M4 x 0,7 x 18 mm — 5. d
- Skrūve, M4 x 0,7 x 25 mm — 5. d
- Starplika - 8. daudzums
- Phillips galvas skrūvgriezis
3. Nosakiet vietu, kur piestiprināt lauka monitora statīvu
- Lauka monitora statīvu var piestiprināt pie jebkura stūra vai jebkuras malas ar T veida savienotāju.

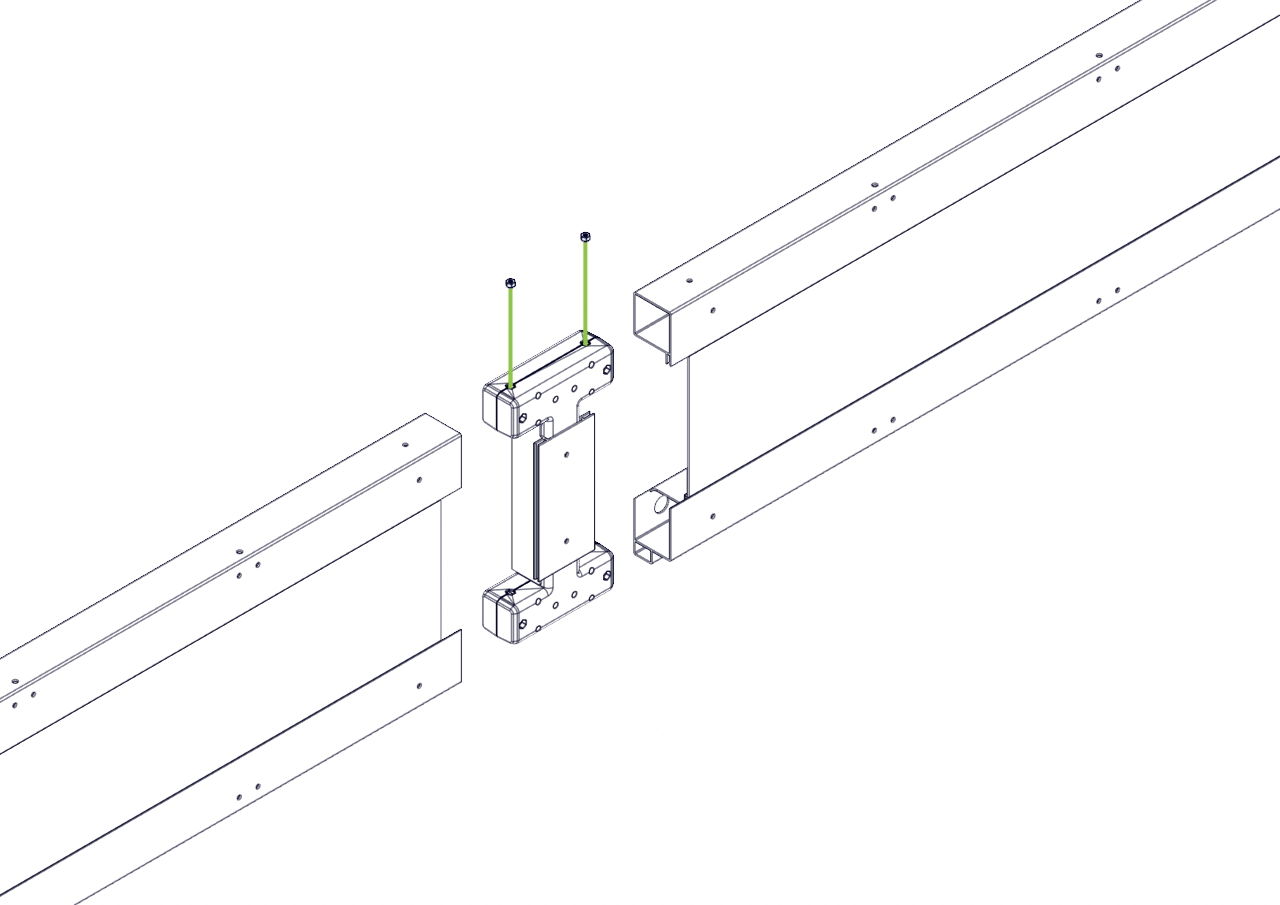

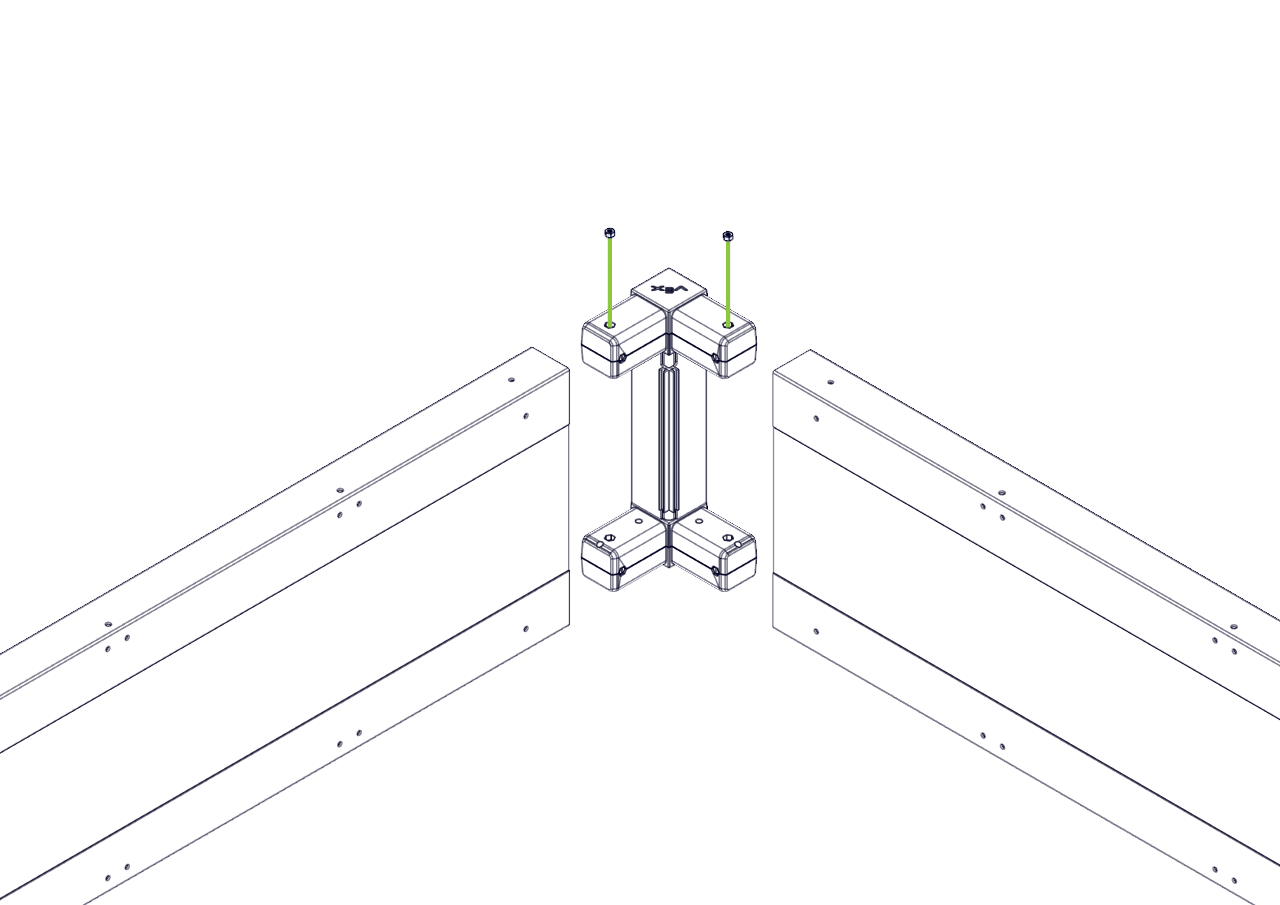

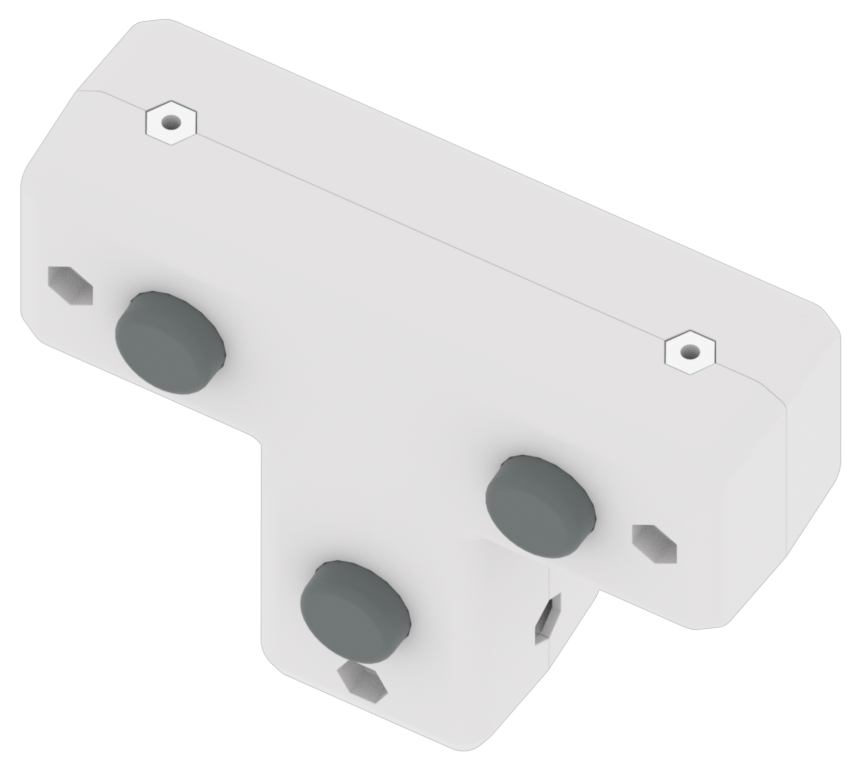

4. Kad atrašanās vieta ir noteikta, ievietojiet nylock uzgriežņus stūra savienotāja vai T veida savienotāju uzgriežņu kabatās.
- Lai to izdarītu, noņemiet izspiedumus no savienotājiem, lai atklātu uzgriežņu kabatas.

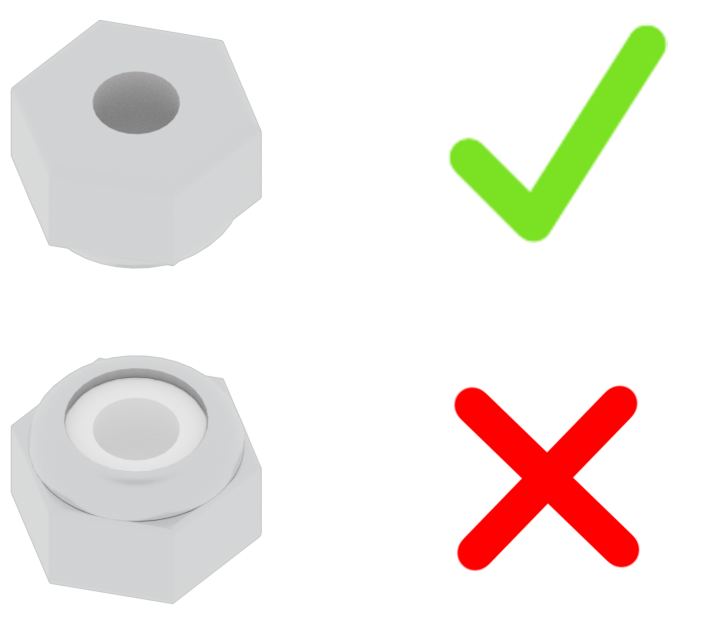

Piezīme: pārliecinieties, ka fiksācijas uzgriežņi ir ievietoti pareizajā virzienā.

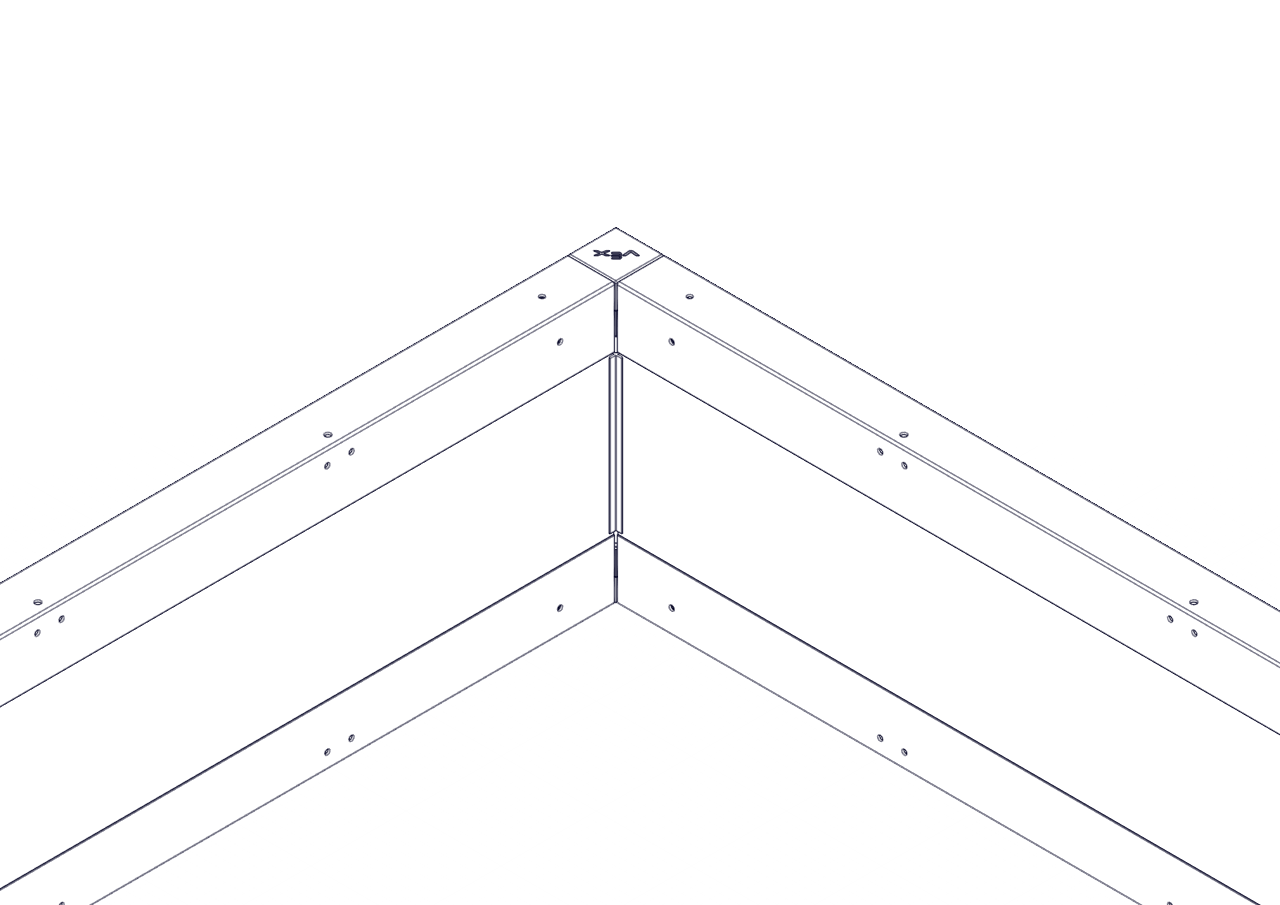

5. Pievienojiet ekstrūzijas atpakaļ savienotājam.
- Pārliecinieties, ka uzgriežņi atrodas uzgriežņu kabatās.

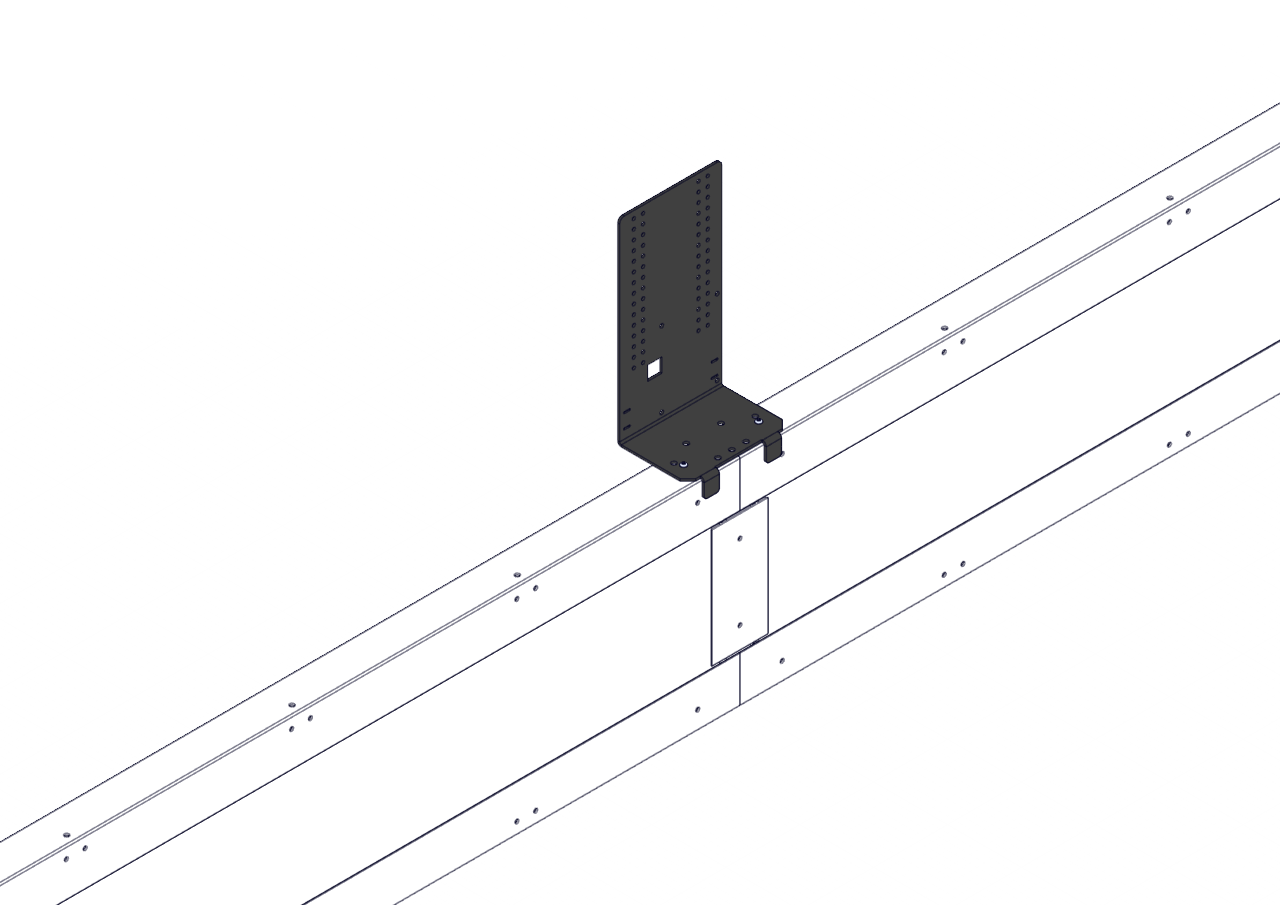

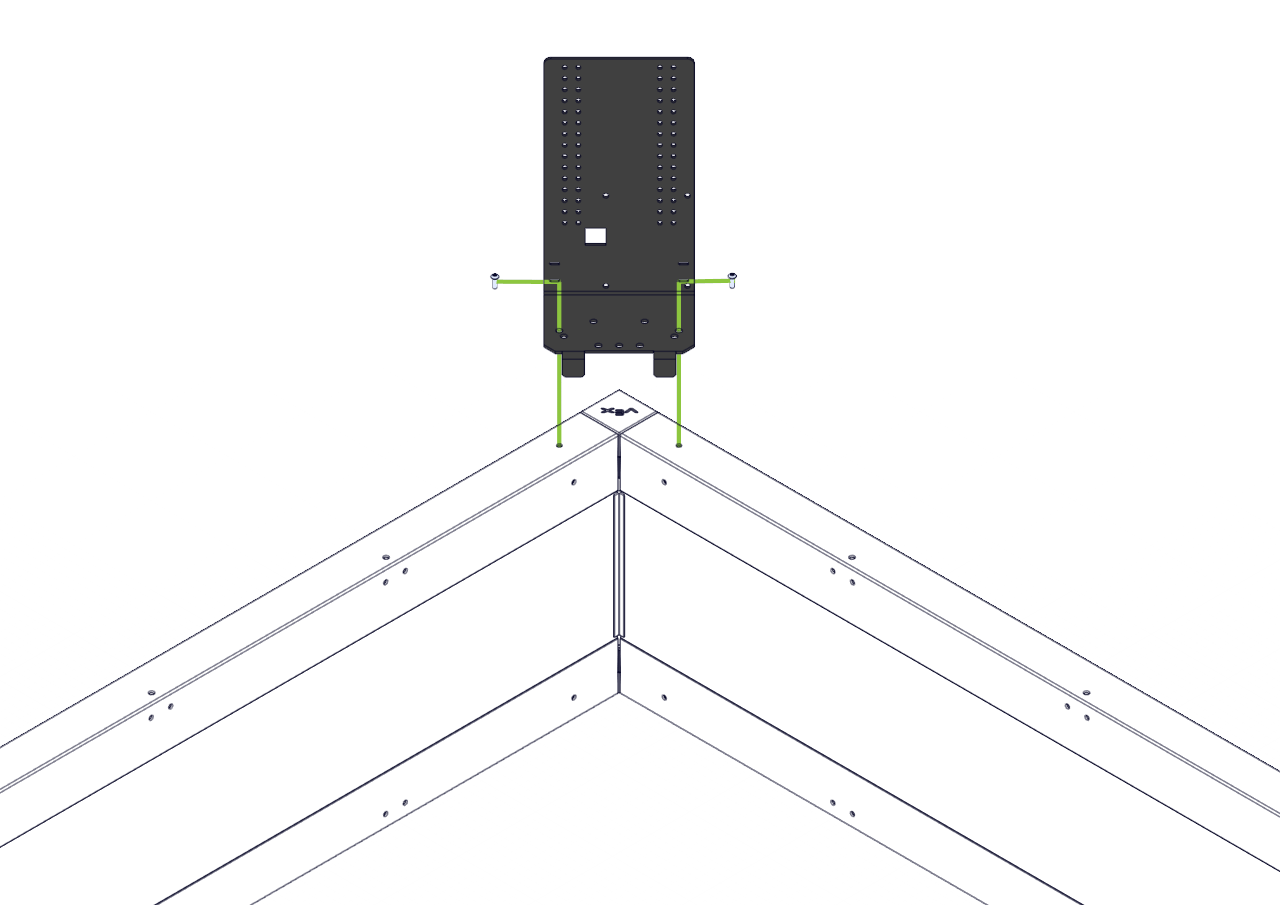

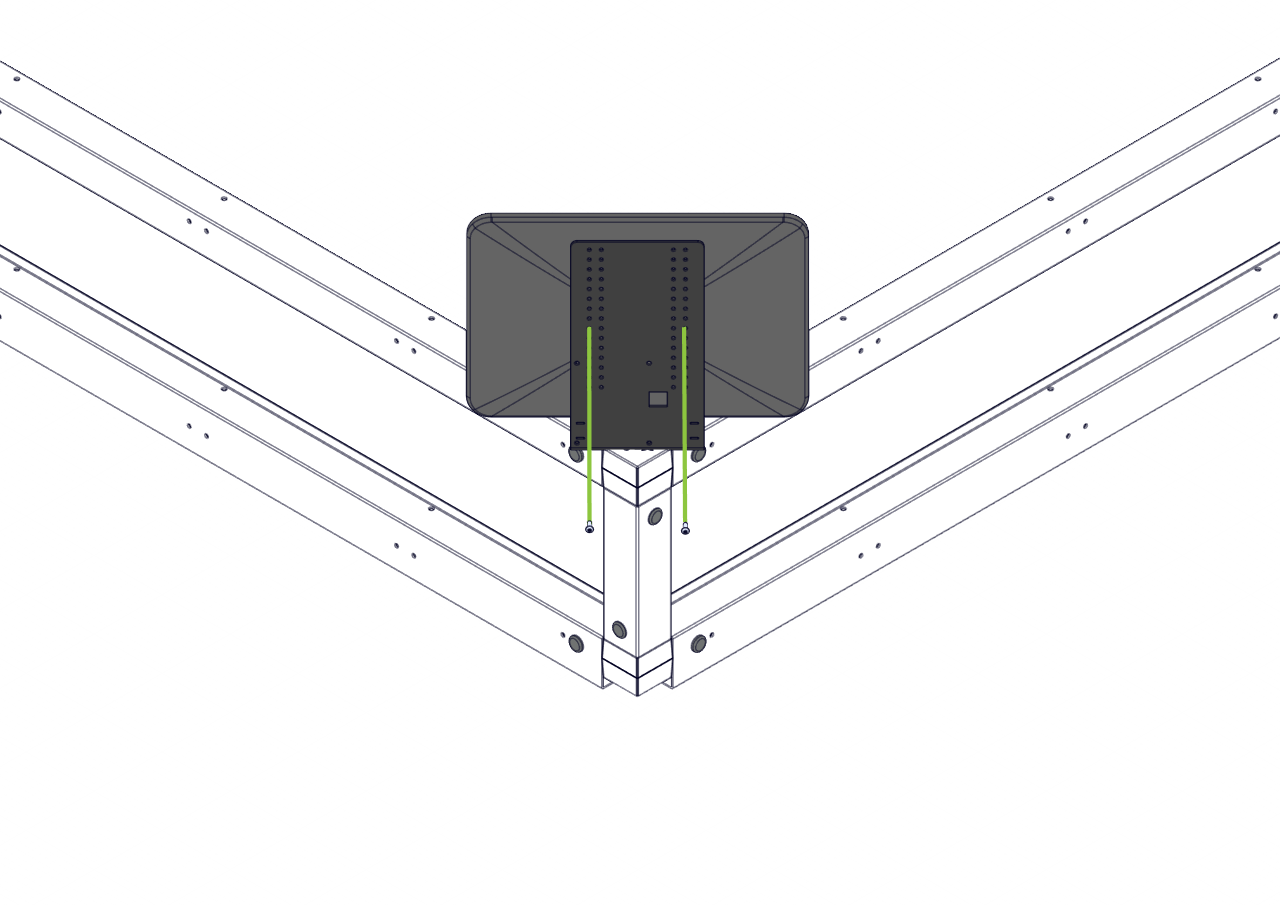

6. Novietojiet lauka monitora statīvu uz ekstrūzijas vietām.
- Piestipriniet statīvu ar divām zvaigžņu piedziņas skrūvēm.
- Pārliecinieties, vai skrūves ir pilnībā pievilktas un lauka monitora statīvs ir nostiprināts.

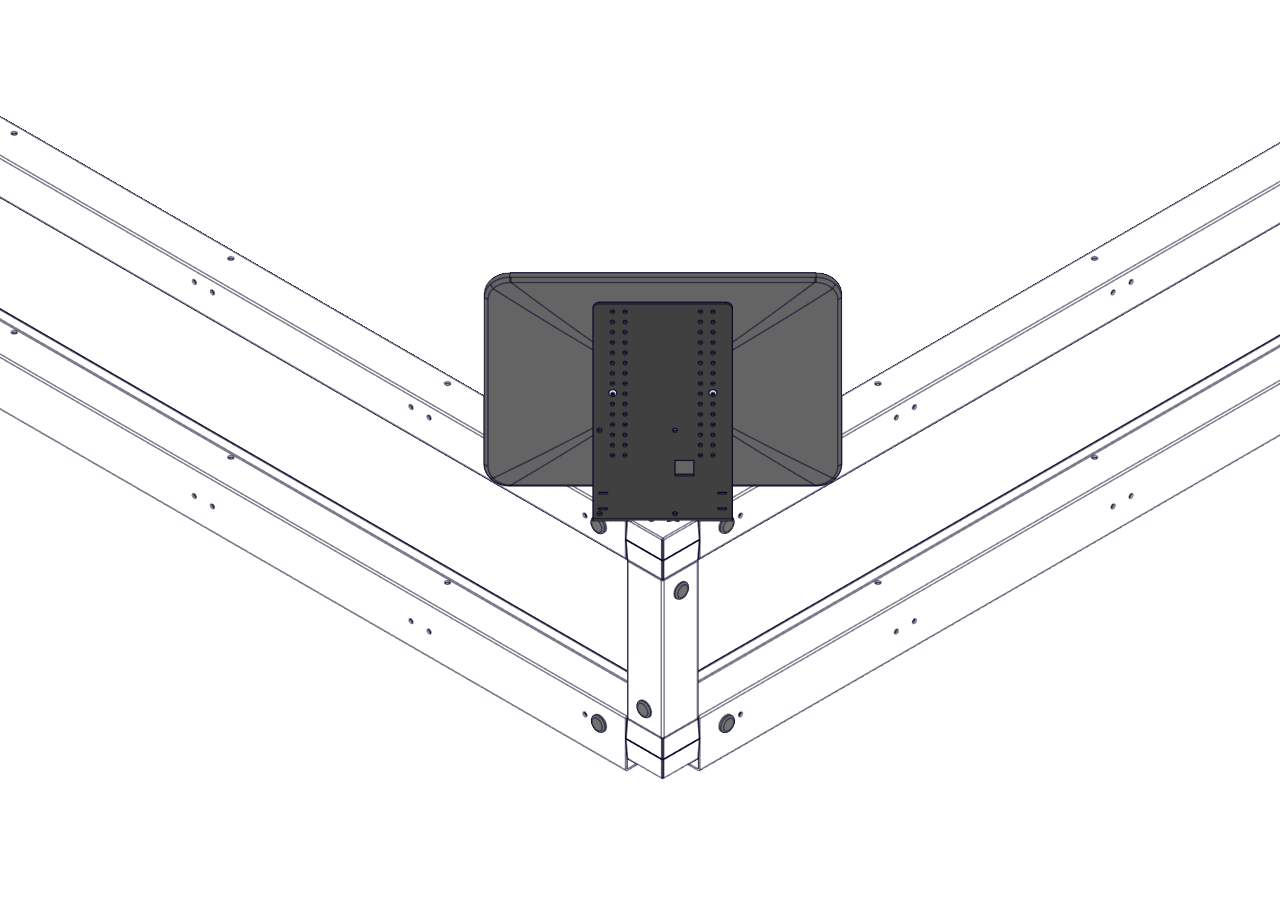

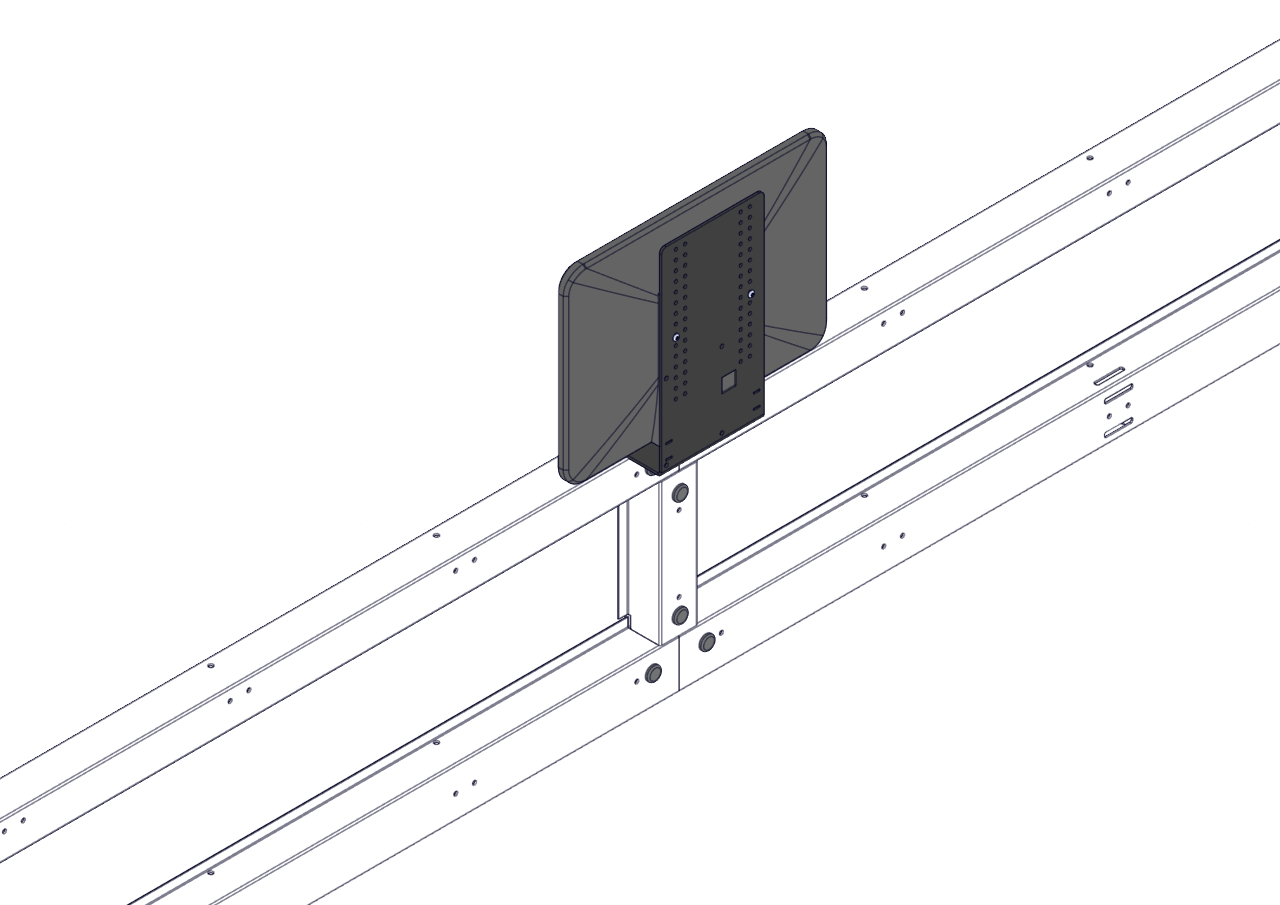

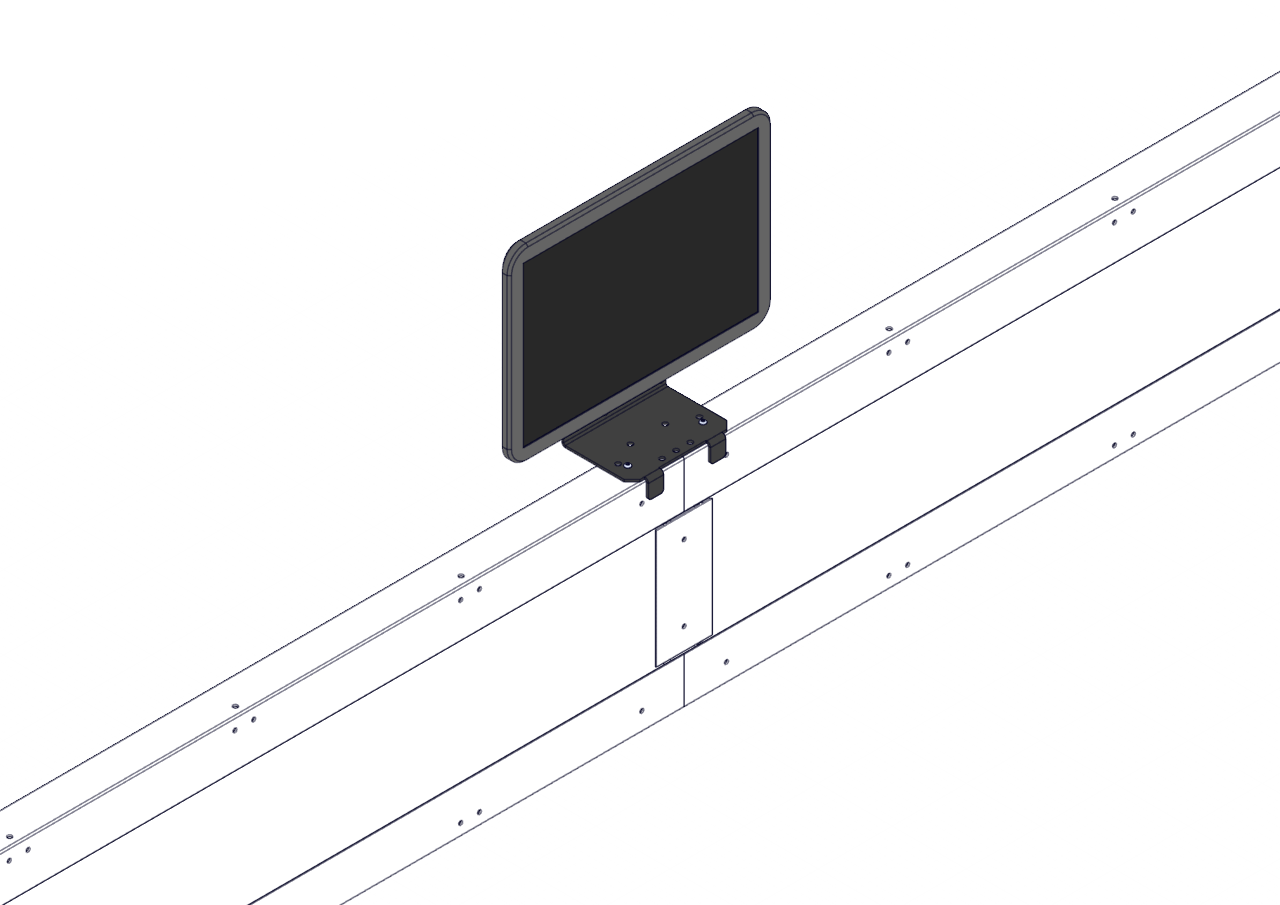

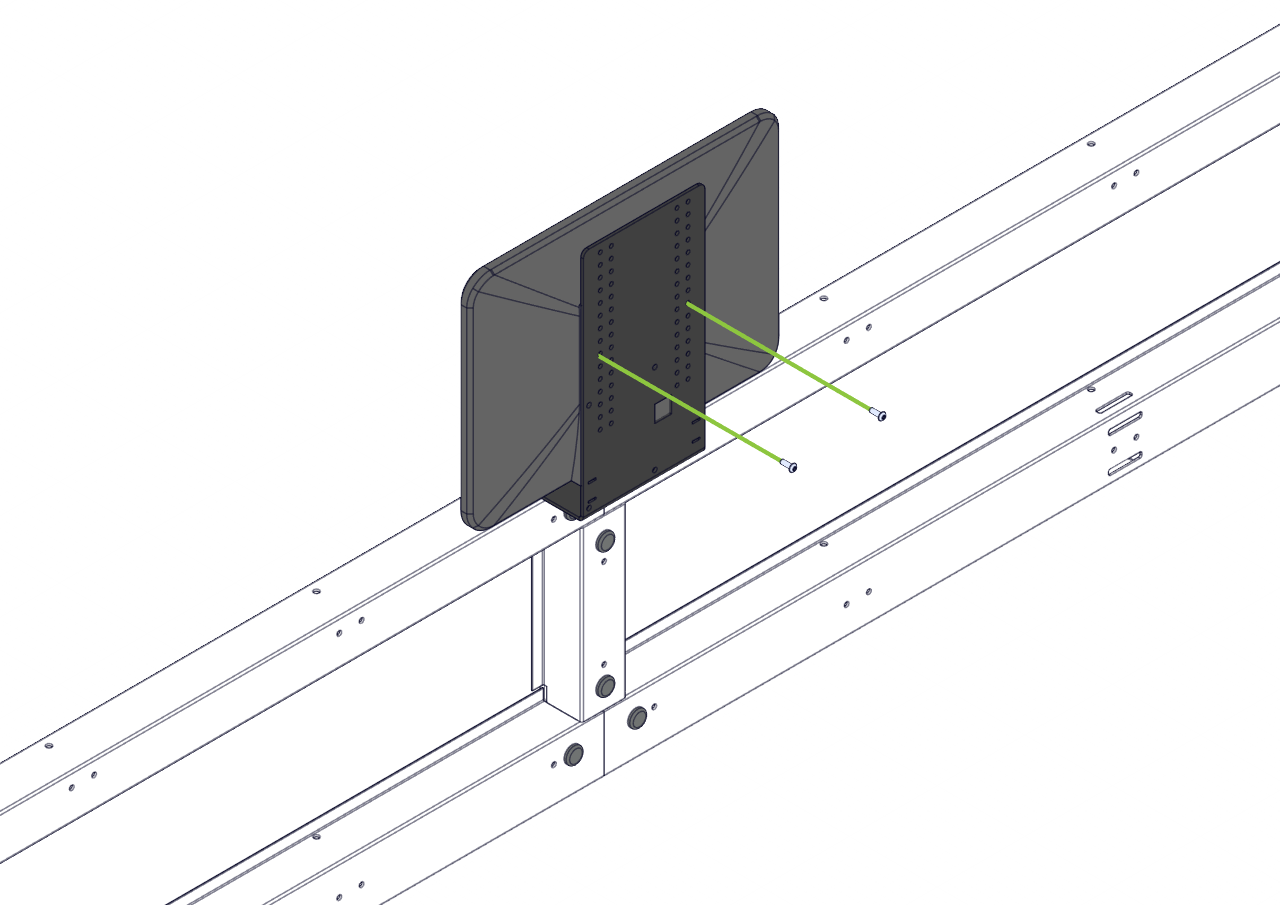

7. Izmantojot standartizēto VESA monitora montāžas aparatūru, pievienojiet monitoru lauka monitora statīvam.
- Monitoram jābūt vērstam uz lauku.

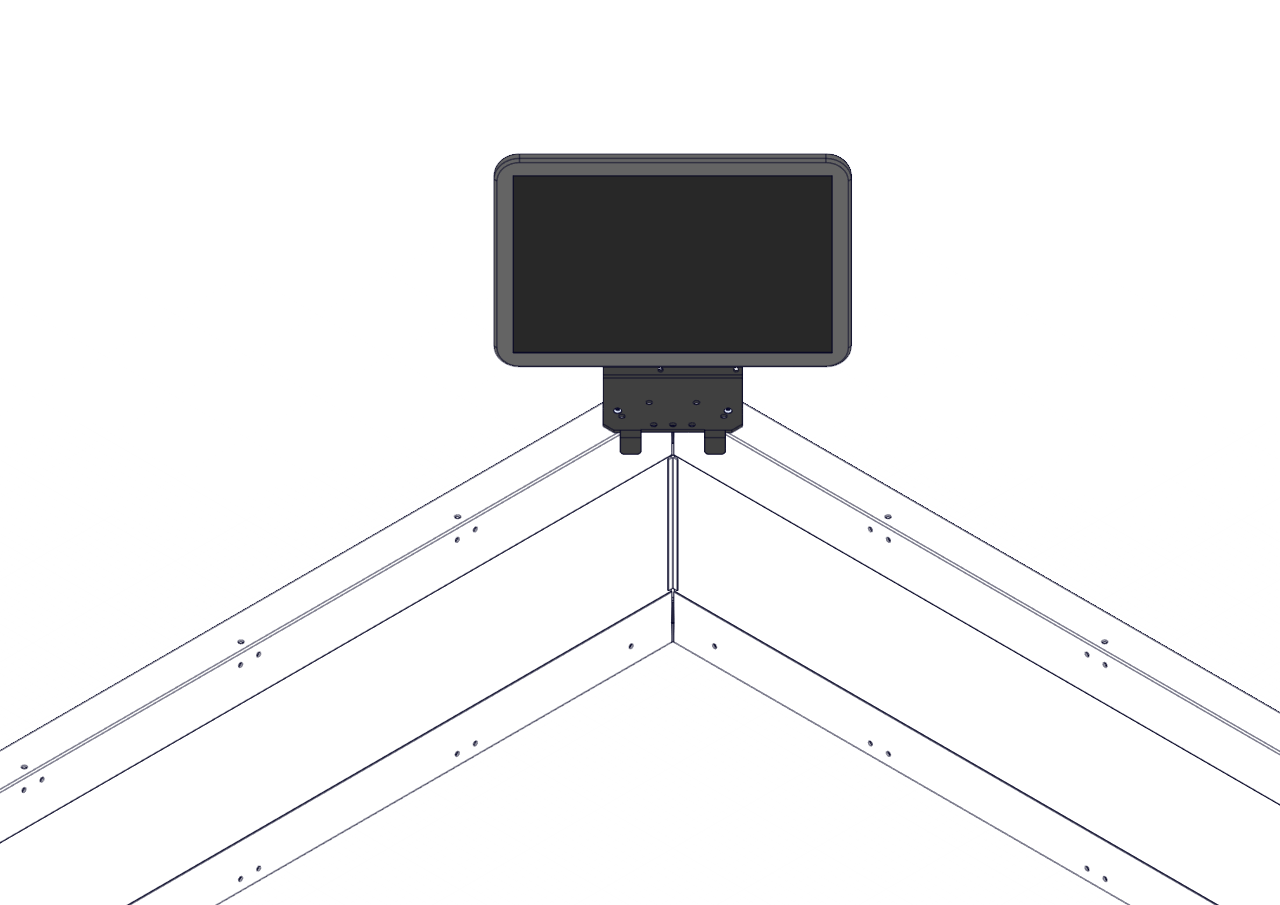

- Monitoru var piestiprināt pie lauka malām vai stūriem, kā parādīts šajos attēlos.
