Šajā rakstā ir aprakstīts, kā lauka vadības sistēmu uzstādīt V5 portatīvajam sacensību laukam.

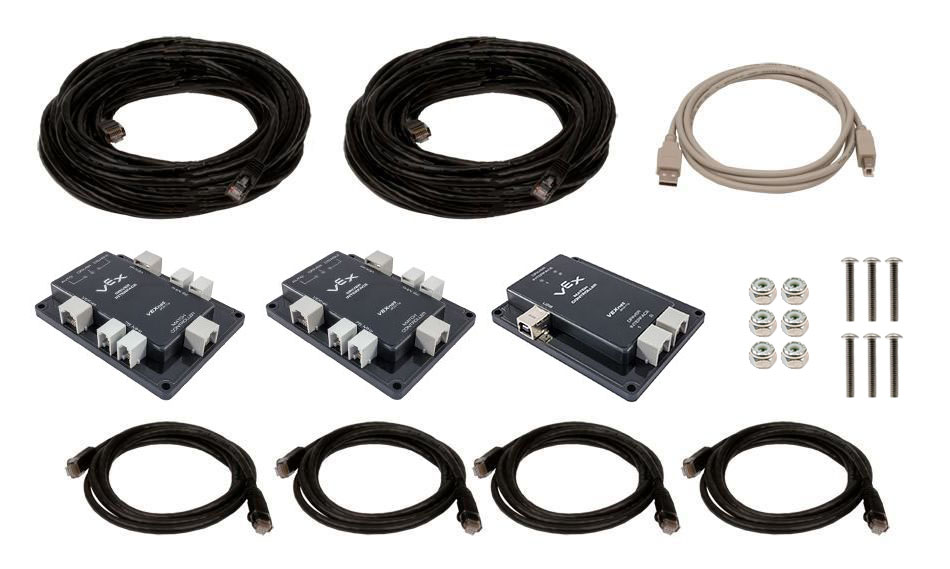

1. Savāc aparatūru
- Draivera interfeiss — 2. d
- Atbilstības kontrolieris — 1. d
- Nylock rieksti - 6. daudzums
- 8-32 Skrūve 0,5 collas & 2,0 collas — 6. d
2. Nosakiet vietu, kur pievienot draivera saskarnes
- Nosakiet sarkanās & zilās vadītāju stacijas.
- Vadītāja saskarnēm jābūt uzstādītām netālu no vadītāju stacijām.
- Vadītāja saskarnes var pievienot jebkurai lauka T veida savienotāja sadaļai.
Piezīme: Lai pievienotu laukam trīs vadības sistēmas, var veikt šādas darbības (#3-5).
3. Atbrīvojiet īso ekstrūzijas daļu gan no augšējā, gan apakšējā T veida savienotāja.

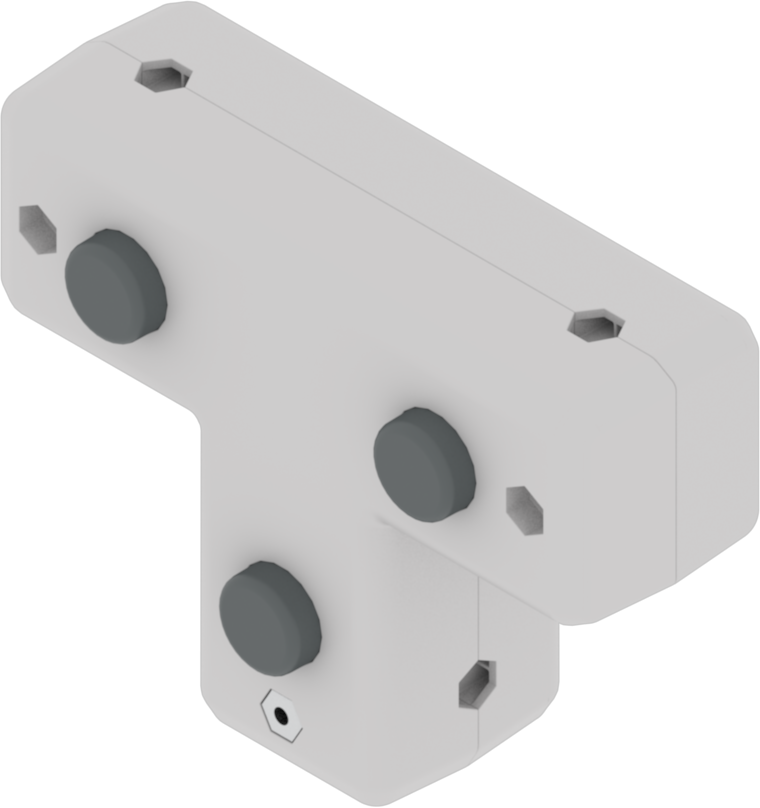

- Ievietojiet nylock uzgriežņus T veida savienotāju uzgriežņu kabatās.
- Pēc tam atkārtoti uzlieciet ekstrūziju uz savienotājiem.
Piezīme:pārliecinieties, ka fiksācijas uzgriežņi ir ievietoti pareizajā virzienā.

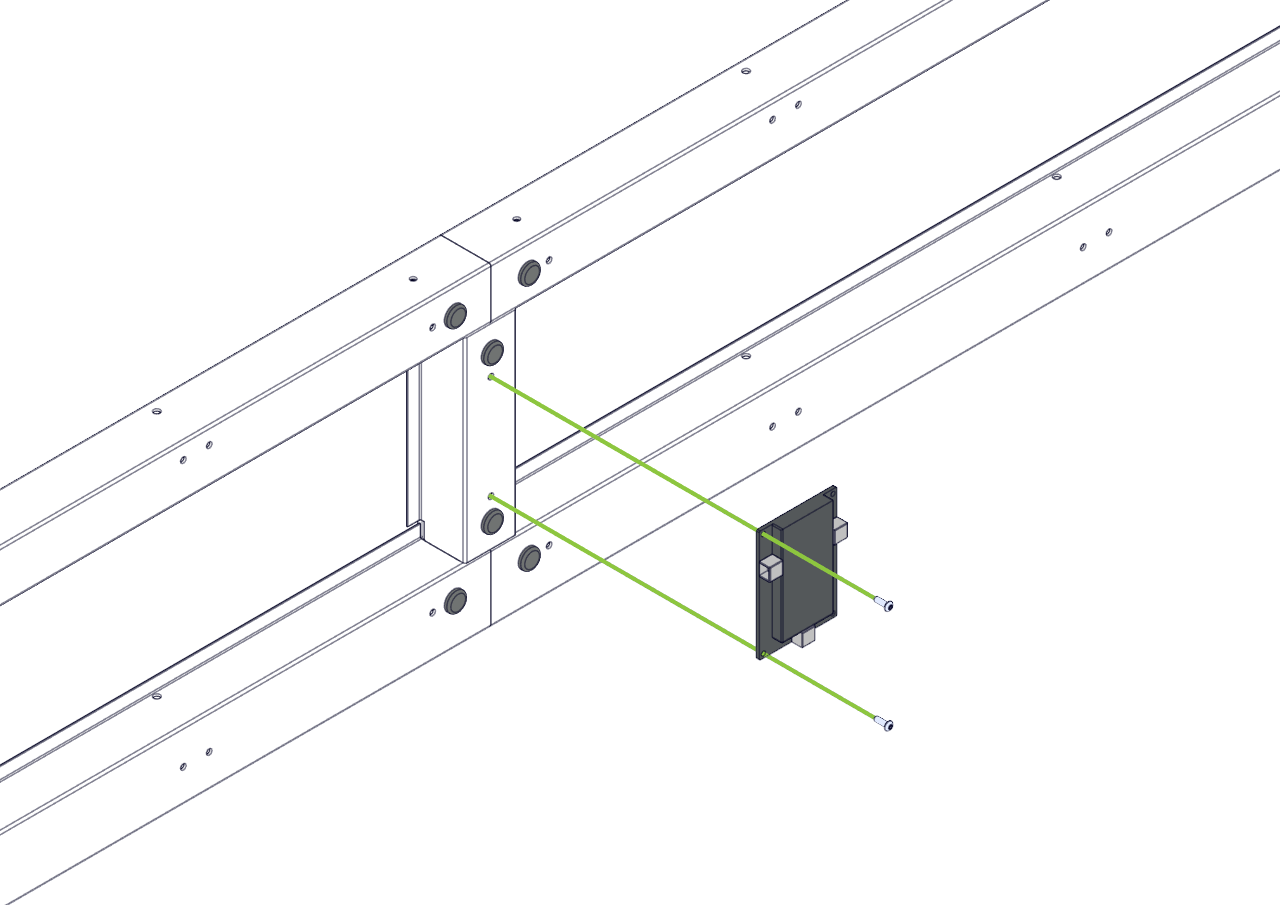

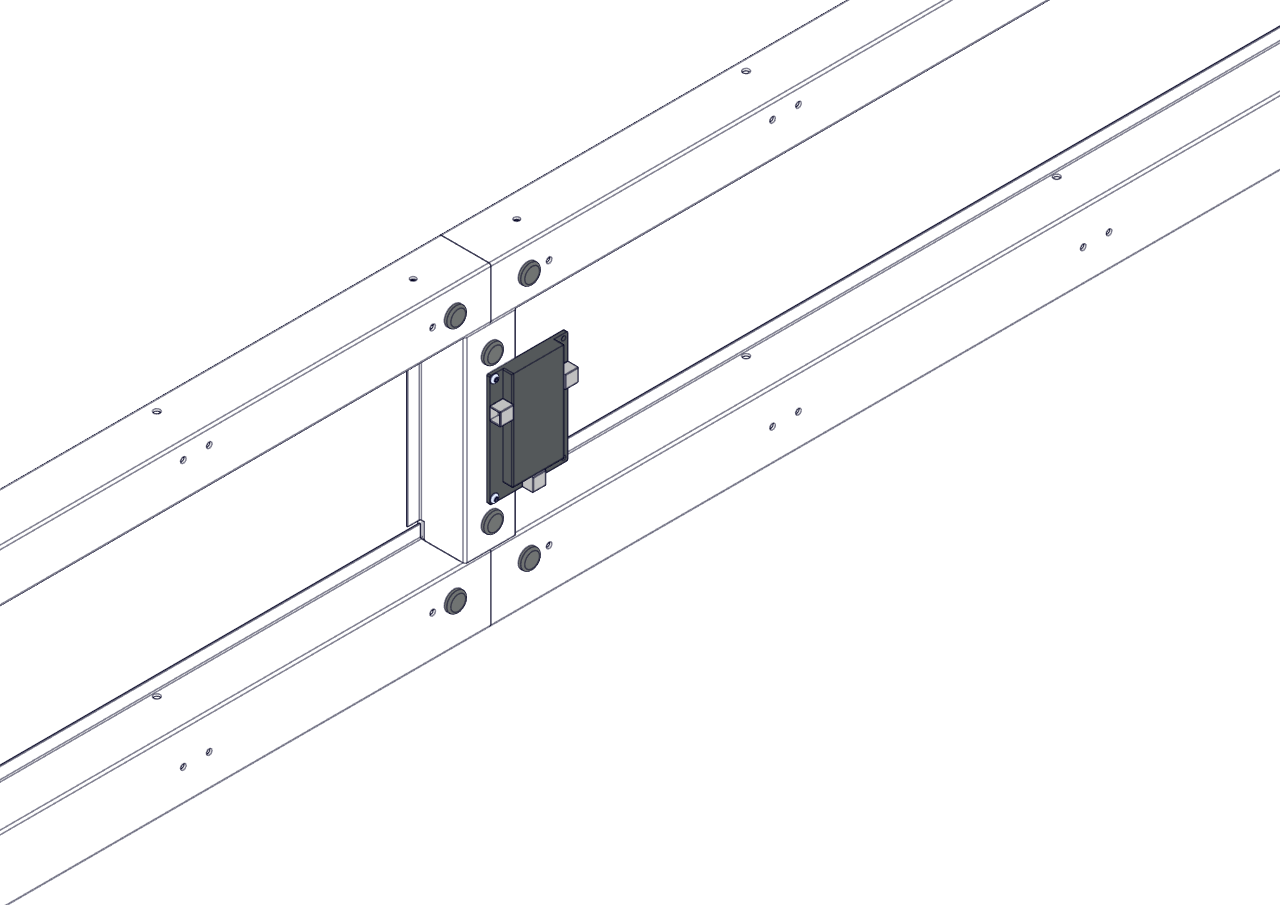

4. Pievienojiet draivera saskarni īsajai ekstrūzijai, izmantojot divas 8-32 skrūves.
- Pārliecinieties, vai skrūves ir pilnībā pievilktas un draivera saskarne ir droša.
5. Nosakiet vietu, kur pievienot spēles kontrolieri.
- Atrodiet datoram vistuvāko vietu, kas tiks izmantota, lai kontrolētu spēles.
- Uzstādiet spēles kontrolieri tādā pašā virzienā, kā norādīts iepriekš minētajās darbībās

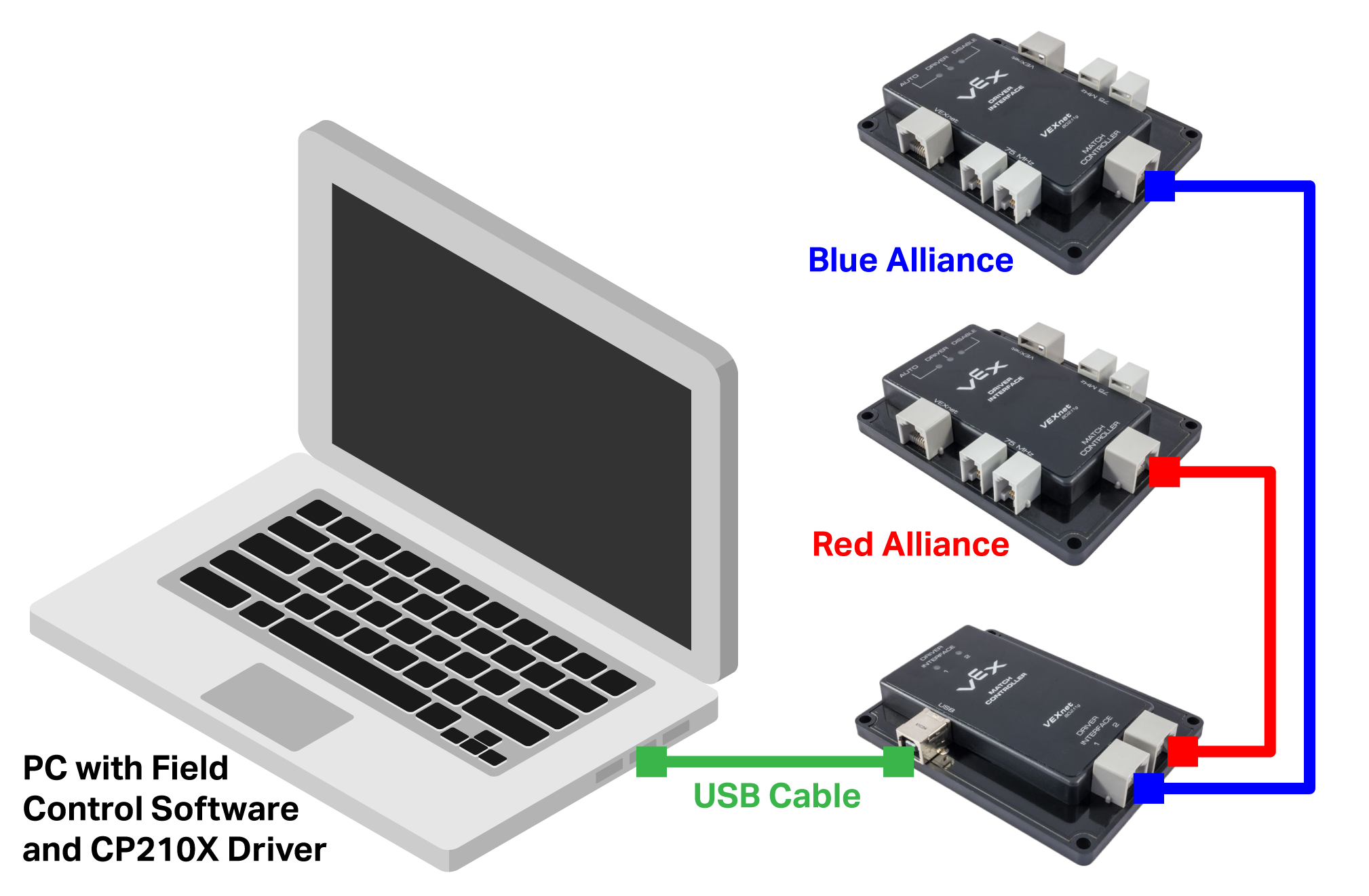

6. Savienojiet lauku.
- Izpildiet diagrammu, kas parādīta VEXnet lauka vadības sistēmas lietotāja rokasgrāmatā.
