Lai savienotu VEX V5 Brain ar tīmekļa VEXcode V5 Chromebook datorā, jāveic tikai dažas darbības.

Kā savienot VEX V5 Brain no tīmekļa VEXcode V5 Chromebook datorā

V5 Brain barošanas pogas ilustrācija, kurā parādīta barošanas pogas atrašanās vieta un dizains savienojuma izveidei ar V5 Brain robotikas lietojumprogrammās.

Pārliecinieties, vai V5 akumulators ir uzlādēts un savienots ar V5 Brain.

Ieslēdziet smadzenes, nospiežot smadzeņu barošanas pogu.

V5 Chromebook dators ir pievienots strāvas avotam, un ekrānā tiek rādīts uzlādes indikators, kas ilustrē V5 robotikas sistēmas savienojuma procesu ar Brain.

Savienojiet V5 Brain ar savu Chromebook datoru, izmantojot mikro-USB kabeli.

Piezīme.Jūsu V5 Brain ir jāpaliek pievienotam Chromebook datoram visā savienojuma procesa laikā.

Ekrānuzņēmums, kurā parādīts V5 Brain savienojuma process, tostarp marķēti porti un komponenti, ilustrējot dažādu ierīču pievienošanu VEX V5 Brain robotikas projektiem.

Palaidiet tīmekļa VEXcode V5, dodoties uz vietni codev5.vex.com.

Rīkjoslā atlasiet ikonu Brain.

Ekrānuzņēmums, kas ilustrē savienojuma procesu ar V5 Brain, izceļot galvenos komponentus un iestatīšanas darbības sadaļā V5 kategorijas apraksts.

Izvēlieties "Savienot".

Ekrānuzņēmums, kurā parādīts savienojuma process ar VEX V5 Brain, tostarp marķēti pieslēgvietas un savienojumi motoriem un sensoriem, ilustrējot robotikas projektu iestatīšanu.

Parādīsies tekstlodziņš un paskaidros, ka jums vajadzētu izvēlēties smadzenes, kurām ir zemākais ID numurs. Tekstlodziņā atlasiet “Turpināt”, lai atvērtu savienojuma logu.

Ekrānuzņēmums, kurā redzams V5 Brain savienojuma interfeiss, detalizēti aprakstītas ierīču pievienošanas darbības, ar marķētiem portiem un vizuāliem indikatoriem pareizai iestatīšanai V5 robotikas sistēmā.

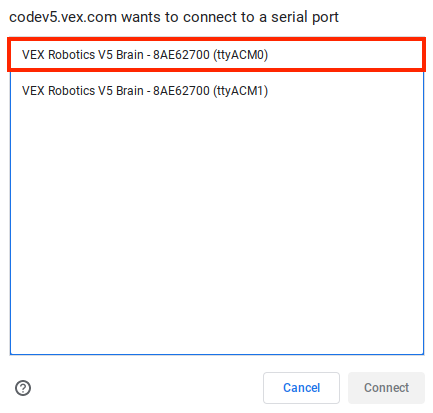

Pieejamo Brains sarakstā atlasiet V5 Brain ar zemāko ID numuru.

Ekrānuzņēmums, kas parāda VEX V5 Brain savienojuma saskarni, ilustrē sensoru un motoru portus un savienojumus ar katra komponenta etiķetēm, lai palīdzētu lietotājiem saprast, kā savienot ierīces ar V5 Brain.

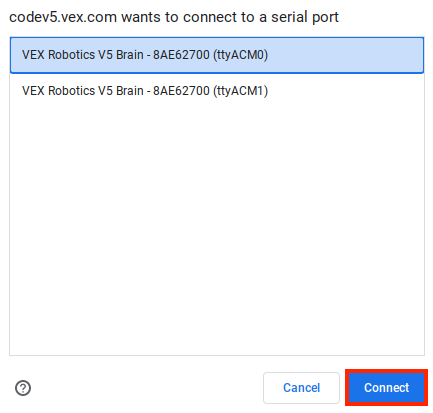

Atlasiet pogu Savienot, kad esat izvēlējies ar zemāko numuru V5Brain ID.

Ekrānuzņēmums, kas parāda savienojuma procesu ar VEX V5 Brain, ilustrē dažādus portus un indikatorus veiksmīgai iestatīšanai un darbībai.

Kad V5 Brain ir veiksmīgi savienots, Brain ikona kļūs zaļa.

Ekrānuzņēmums, kurā parādīta V5 Brain savienojuma iestatīšana, ilustrējot sensoru un motoru portus un vadus robotikas konfigurācijā.

Ja savienojums bija neveiksmīgs, tiks parādīts cits tekstlodziņš, kurā tiks piedāvāts atlasīt Brain ar citu ID numuru.

Lai atvienotu VEX V5 Brain no tīmekļa VEXcode V5 Chromebook datorā

Diagramma, kurā parādīts, kā V5 Chromebook datoru savienot ar Brain, ilustrējot veiksmīgam savienojumam nepieciešamos portus un kabeļus.

Lai atvienotu ierīci no V5 Brain, atvienojiet mikro-USB kabeli no Chromebook datora vai V5 Brain.

V5 Brain barošanas pogas ilustrācija, kurā parādīta barošanas pogas atrašanās vieta un dizains savienojuma izveidei ar V5 Brain robotikas lietojumprogrammās.

Varat arī atvienot V5 Brain no tīmekļa VEXcode V5, izslēdzot Brain.

Izslēdziet smadzenes, turot nospiestu barošanas pogu, līdz smadzeņu ekrāns kļūst melns.
