4 motoru piedziņas konfigurēšana programmā VEXcode EXP – VEX bibliotēka

Uzsākot programmēšanu ar VEXcode EXP, bloki no piedziņas kategorijas rīklodziņā neparādīsies, kamēr nav konfigurēta piedziņa.

Katram projektam var konfigurēt tikai vienu piedziņas sistēmu.

Piedziņas pievienošana

VEXcode EXP rīkjosla ar iezīmētu ierīču ikonu starp koda skatītāja un drukas konsoles ikonām.

Lai konfigurētu piedziņu, atlasiet ikonu Ierīces, lai atvērtu logu Ierīces.

VEXcode EXP ierīču izvēlne ar iezīmētu pogu Pievienot ierīci.

Atlasiet “Pievienot ierīci”.

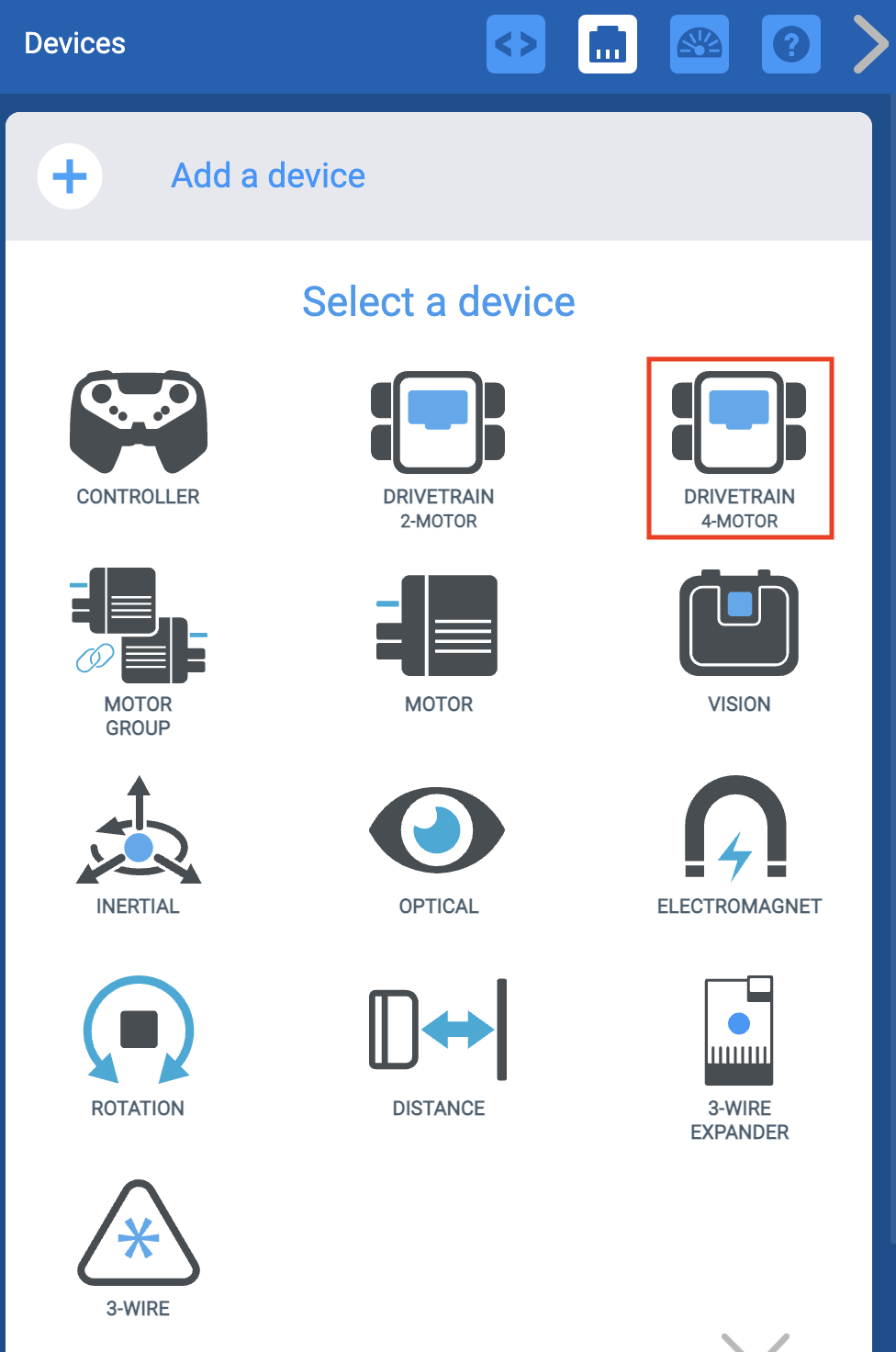

VEXcode EXP ierīču izvēlne pēc tam, kad ir atlasīta poga Pievienot ierīci. Ir iezīmēta opcija “Piedziņa ar 4 motoriem”.

Atlasiet "Piedziņas 4-motors".

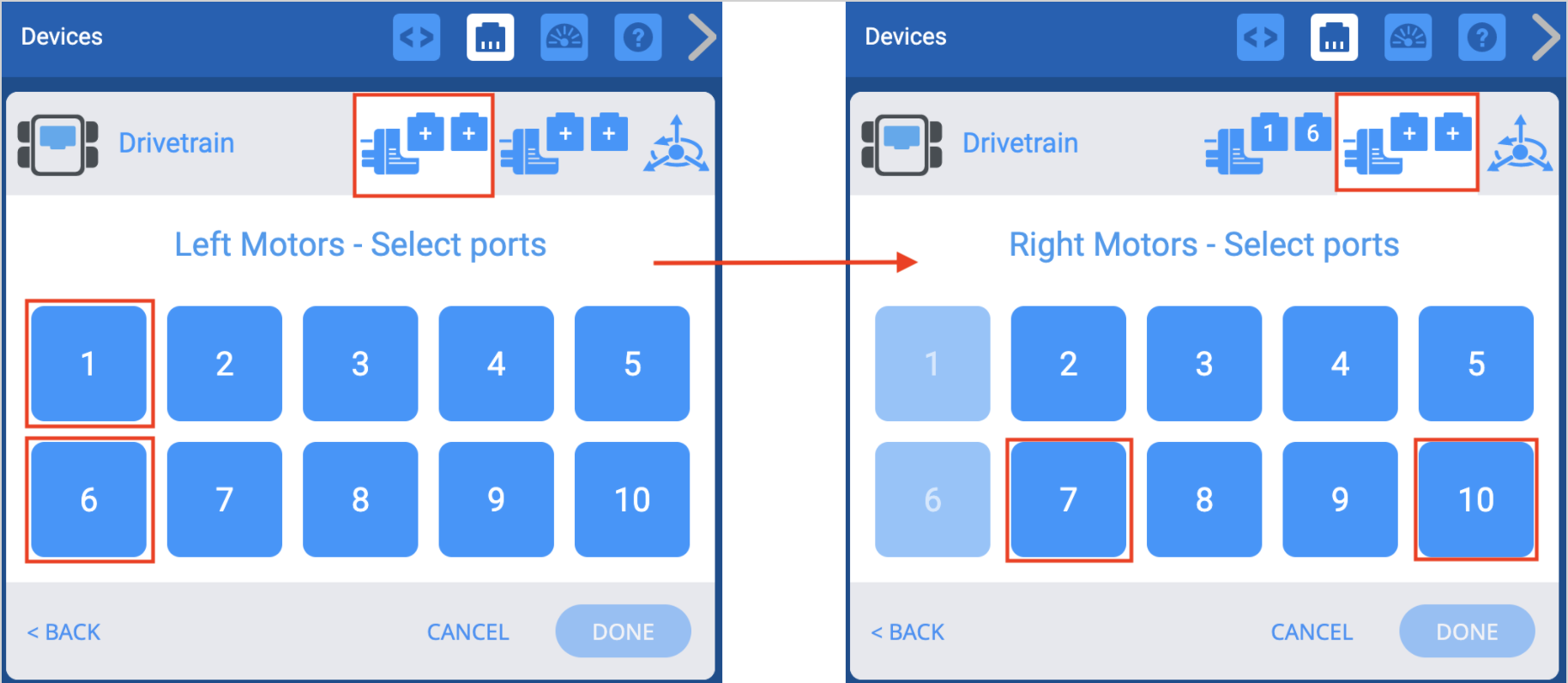

Divi blakus esoši ekrānuzņēmumi, kuros parādīts 2 kreiso un 2 labo motoru pieslēgvietu atlases process.

Atlasiet, kuriem portiem ir pievienoti VEX EXP Brain kreisie motori un labais motori. Porti, kas jau ir konfigurēti citām ierīcēm, nebūs pieejami.

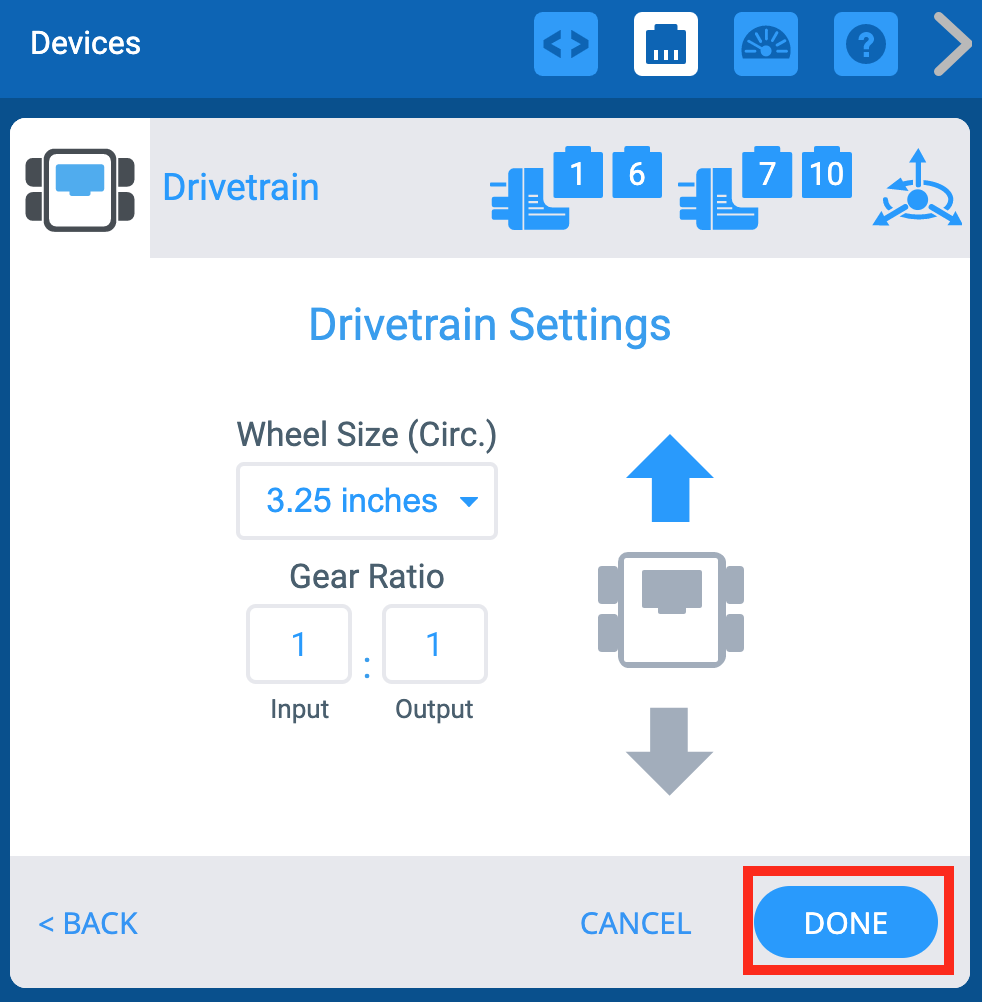

Pēc piedziņas portu atlasīšanas un piedziņas iestatījumu ekrāna redzamības VEXcode EXP ierīču izvēlne. Zemāk ir iezīmēta poga Gatavs.

Kad piedziņas sistēma ir konfigurēta, atlasiet “Gatavs”, lai iesniegtu ierīci konfigurācijai, vai “Atcelt”, lai atgrieztos izvēlnē Devices.

Piezīme: Izvēloties “Atcelt”, tiks atsauktas visas ierīcē veiktās izmaiņas, un tās netiks iekļautas konfigurācijā.

Piedziņas portu numuru maiņa

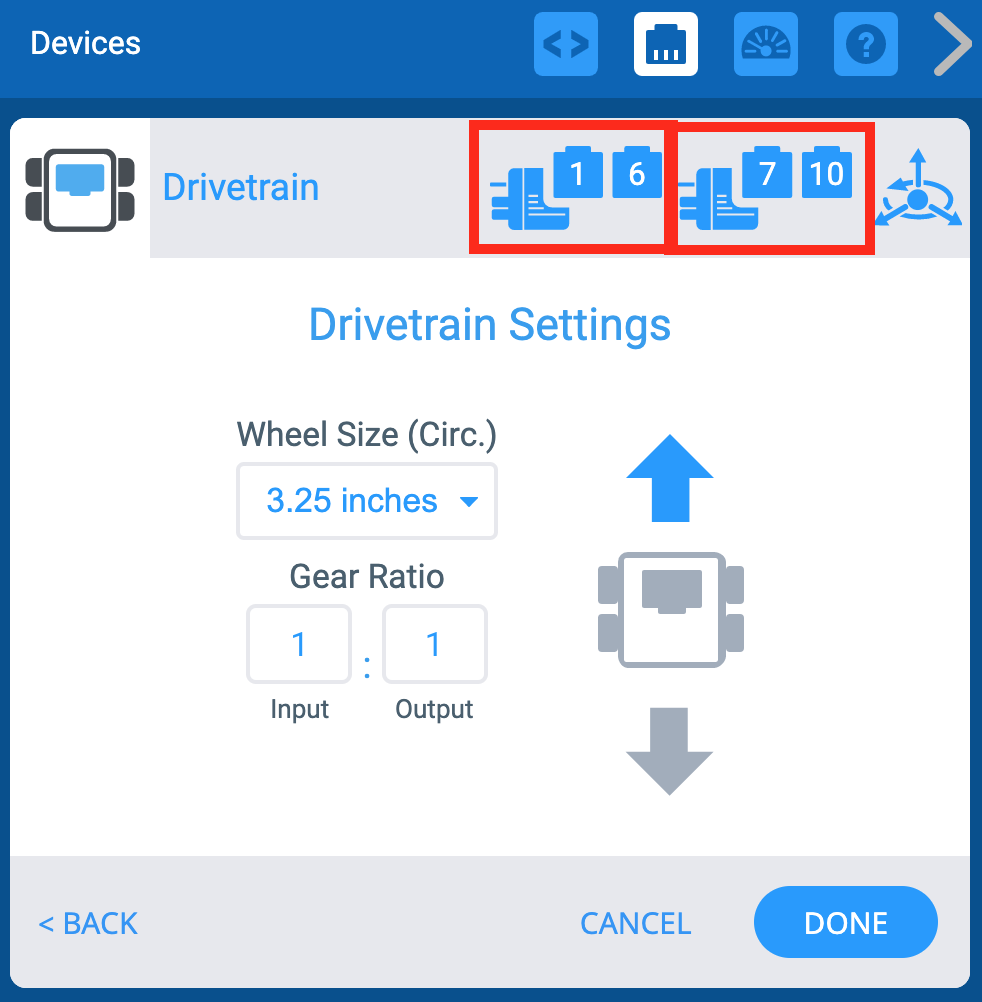

VEXcode EXP ierīču logs ar parādītu piedziņas iestatījumu izvēlni. Augšpusē ir iezīmētas kreisā motora un labā motora pieslēgvietu ikonas.

Varat mainīt piedziņas kreiso motoru un labo motoru portu numurus, atlasot spraudņa ikonu ekrāna Opcijas augšējā labajā stūrī.

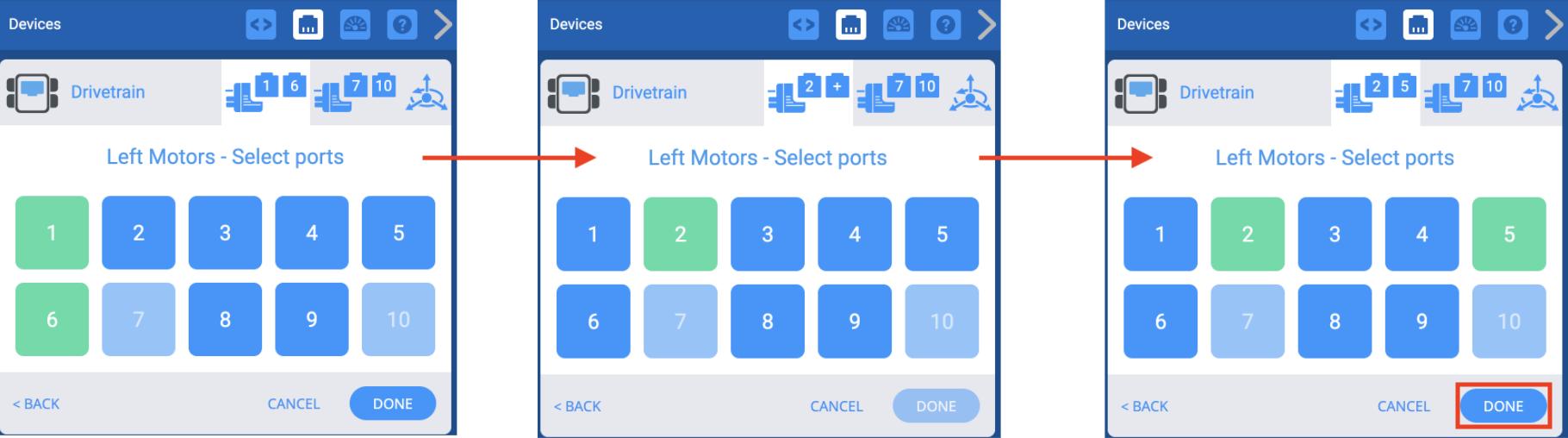

Trīs ekrānuzņēmumi blakus, kuros redzama portu atlases izvēlne, ko izmanto, lai mainītu jau iestatītos motoru portu numurus. Iepriekš atlasītās ostas tiks parādītas zaļā krāsā, un pēc jauno portu atlasīšanas lietotājs var nospiest pogu “Gatavs”, lai saglabātu izmaiņas.

Portu atlases ekrānā atlasiet citu portu, un porta numurs kļūs zaļš.

Pēc tam atlasiet Gatavs, lai iesniegtu izmaiņas.

Piedziņas riteņu izmēra maiņa

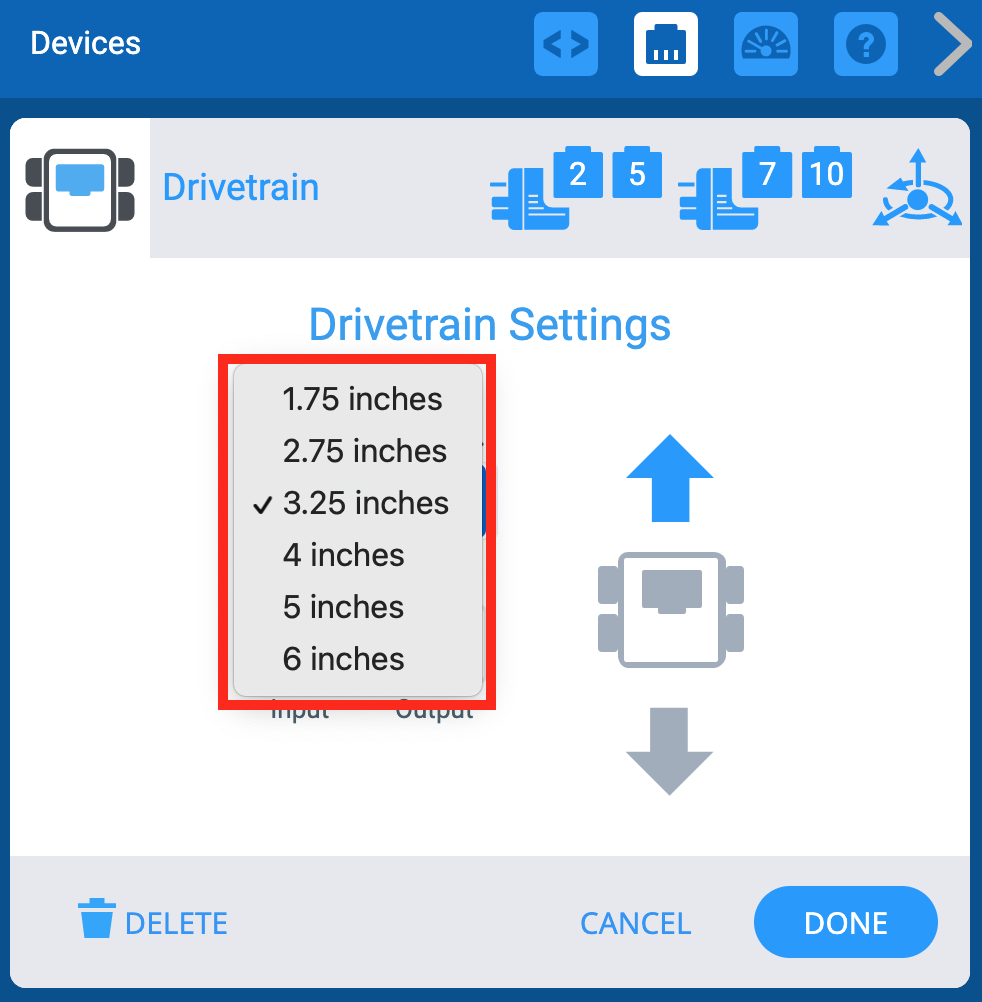

VEXcode EXP ierīču logs ar parādītu piedziņas iestatījumu izvēlni. Ir iezīmēta nolaižamā izvēlne Riteņa izmērs.

Varat mainīt piedziņas riteņu izmēru, atlasot nolaižamo izvēlni sadaļā “Riteņu izmērs”.

Piedziņas pārnesuma attiecības maiņa

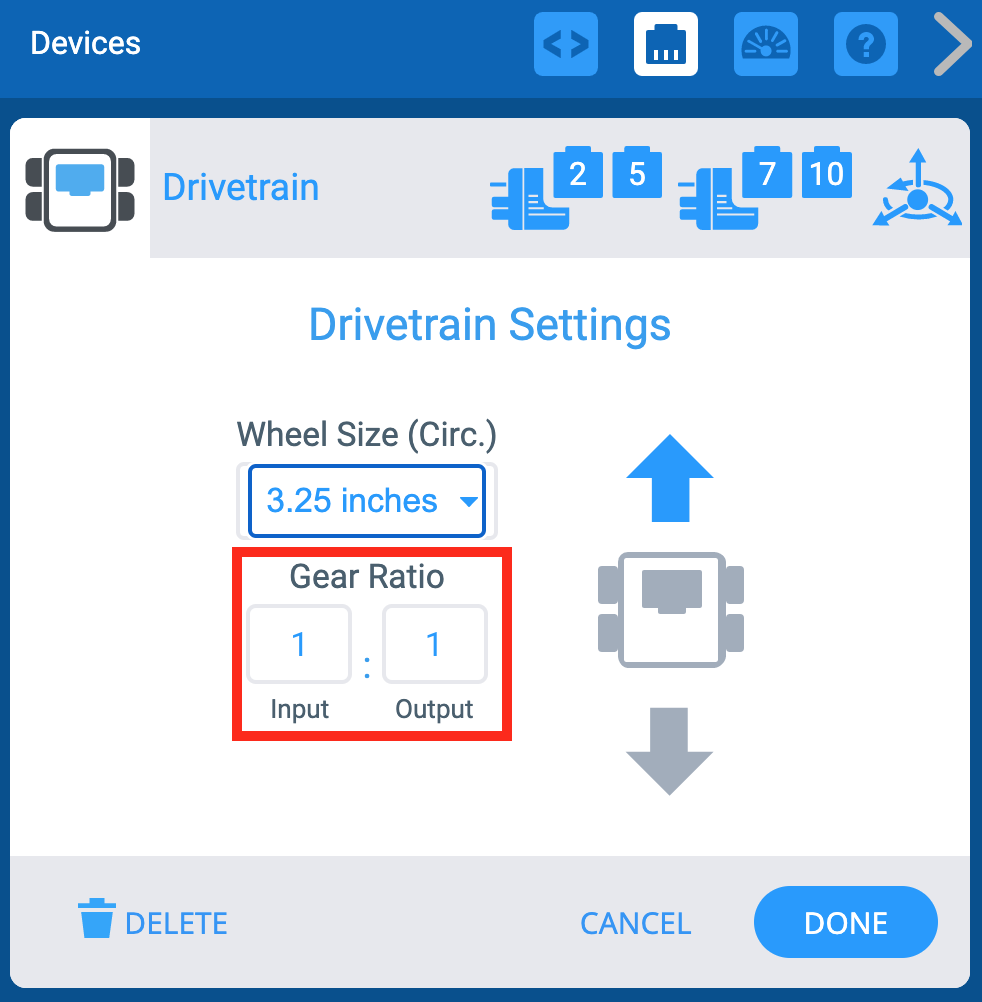

VEXcode EXP ierīču logs ar parādītu piedziņas iestatījumu izvēlni. Pārnesumu attiecības opcijas ir iezīmētas. Ir ievades lauks un izvades lauks, kā arī simbols, kas norāda, ka skaitļi attēlo attiecību.

Jūs varat mainīt piedziņas pārnesuma attiecību, ievadot vērtības lodziņos “Ievade” un “Izvade”.

Piedziņas mehānisms atpakaļgaitā

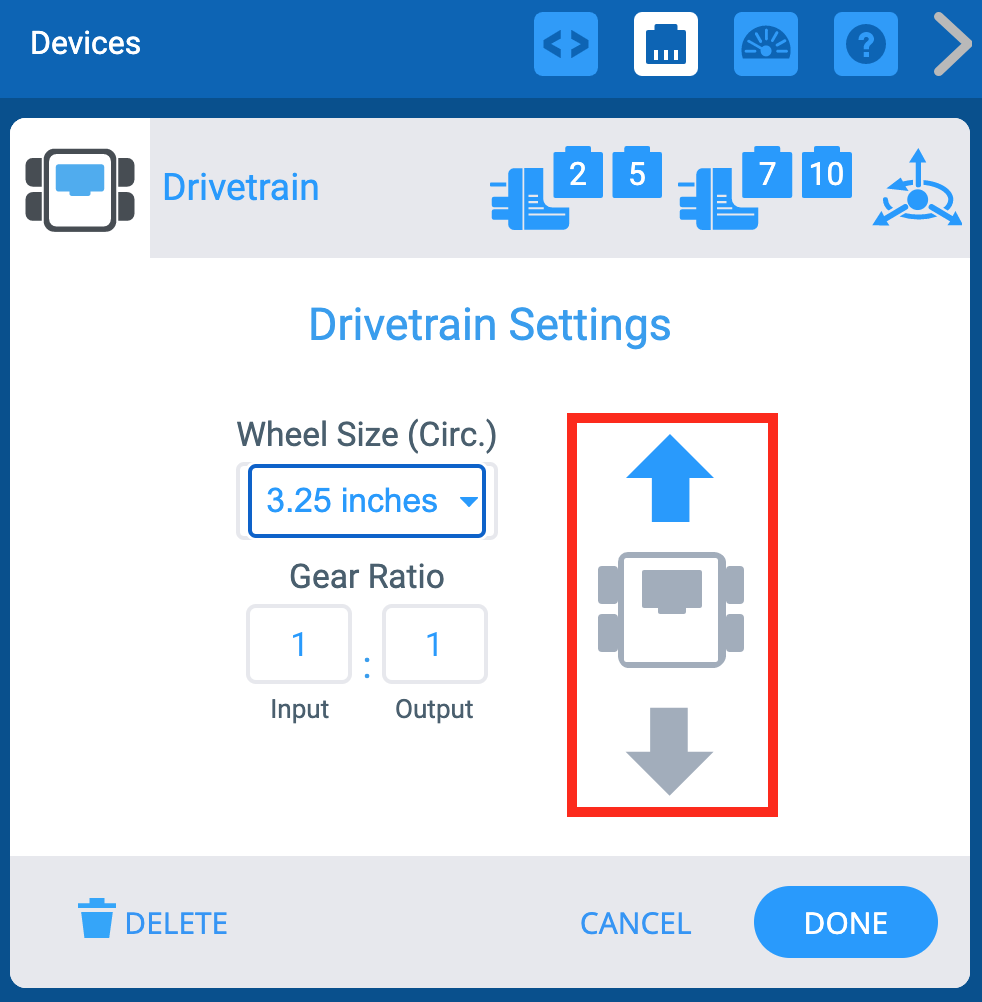

VEXcode EXP ierīču logs ar parādītu piedziņas iestatījumu izvēlni. Virziena bultiņas ir iezīmētas, lai norādītu, ka tās var izmantot, lai mainītu piedziņas virzienu.

Opciju ekrāns ļauj arī mainīt piedziņas virzienu.

Piedziņas dzēšana

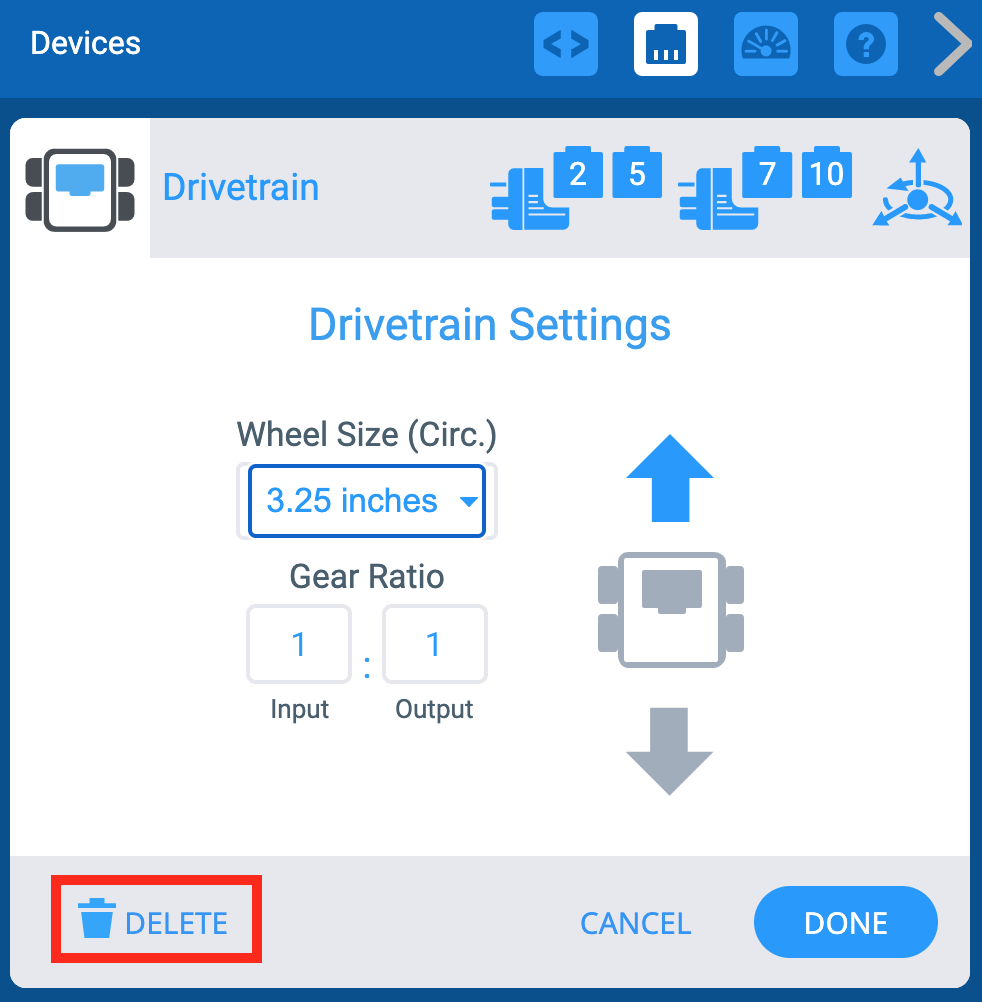

VEXcode EXP ierīču logs ar parādītu piedziņas iestatījumu izvēlni. Zemāk ir iezīmēta poga Dzēst.

Piedziņu var arī izdzēst, ekrāna apakšā atlasot opciju “Dzēst”.
