Ierīču ekrāna izmantošana programmā EXP Brain – VEX bibliotēka

Varat izmantot VEX EXP Brain ierīču ekrānu, lai skatītu pievienotā sensora datus.

Sākuma izvēlnē tiek parādīts ekrāns Brain ar atlasītu opciju Ierīces. Ierīces ir trešā opcija sākuma izvēlnē.

Izmantojiet kreiso un labo pogu, lai iezīmētu izvēlnes opciju Ierīces, pēc tam nospiediet pogu Pārbaudīt, lai atlasītu ierīces.

Smadzeņu ekrāns tiek rādīts ierīču izvēlnē, kur reāllaikā tiek ziņota informācija no pievienotajām ierīcēm. Trīs ekrānuzņēmumos ir redzams, kā labā poga tiek izmantota, lai pārvietotos uz optisko sensoru un to atlasītu. Šajā piemērā optiskais sensors ir septītā opcija izvēlnē Ierīces.

Izvēlnē Ierīces jūs redzēsit robotam pievienotās ierīces.

Izmantojiet kreiso un labo pogu, lai iezīmētu vajadzīgo sensoru, pēc tam nospiediet pogu Pārbaudīt, lai to atlasītu.

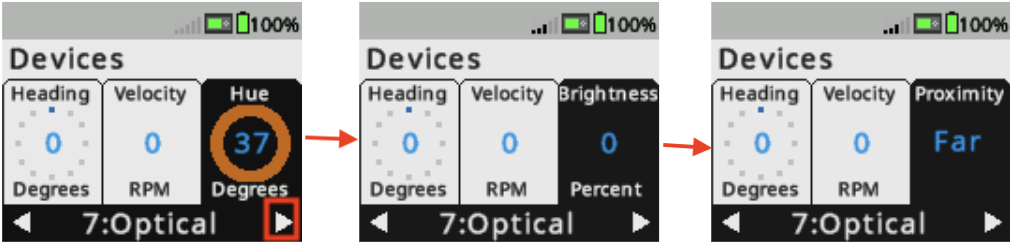

Ierīču izvēlnē tiek parādīts smadzeņu ekrāns ar atlasītu optisko sensoru. Trīs ekrānuzņēmumos ir redzama poga “Pārbaudīt”, kas tiek izmantota, lai ritinātu optiskā sensora datu opcijas. Vispirms sensors ziņo par nokrāsas vērtību, pēc tam par spilgtumu un pēc tam par tuvumu.

Ja sensors ir norādījis vairāk nekā vienu datu tipu, varat izmantot pogu Pārbaudīt, lai ritinātu sensora datu opcijas.

Šajā attēla piemērā optiskais sensors var parādīt nokrāsas vērtību, spilgtumu vai tuvumu.

Smadzeņu ekrāns tiek parādīts, un optisko sensoru informācijas panelis ir atvērts no ierīču izvēlnes. Tiek parādīta informācija par sensoru, piemēram, nokrāsa, gaismas diode, spilgtums, tuvums un sensora viedports.

Turpiniet spiest pogu Pārbaudīt, līdz tiek parādīts izvēlētajam sensoram vēlamais ierīču ekrāna skats.

Šajā attēla paraugā ir redzams optiskā sensora ierīču ekrāns. Ierīču ekrānā ir redzams ports, kuram ir pievienots optiskais sensors, kā arī nokrāsas vērtība, krāsa, LED, spilgtums un tuvuma dati.
