Vai izmantojat VEX IQ (1. paaudze)? Skatiet šo rakstu.
Ņemiet vērā, ka VEX IQ (2. paaudzes) kontrollerim ir divas dažādas indikatora gaismas.

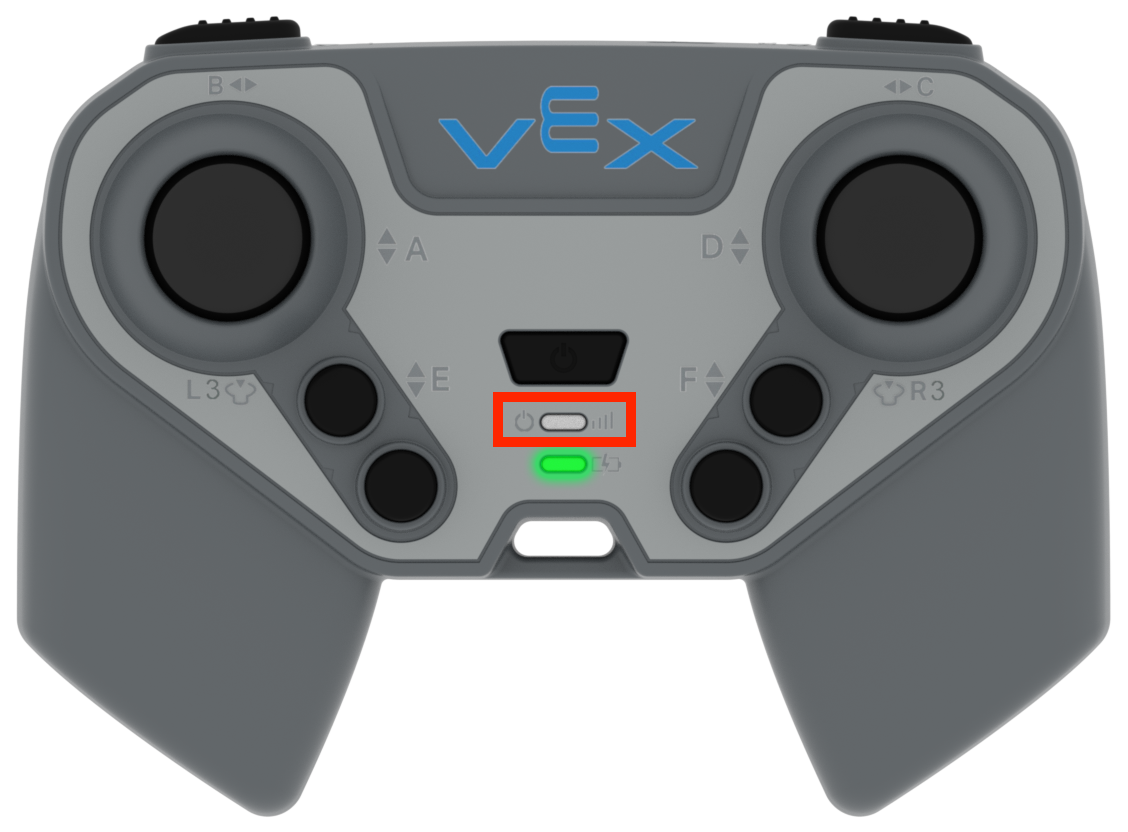

Strāvas gaismas diode
Pirmo indikatoru sauc par barošanas LED.
Ir trīs iespējamās barošanas gaismas diodes krāsas, kas norāda VEX IQ kontrollera akumulatora un VEX IQ radio saites statusu:
| Jaudas LED krāsa | Kontroliera statuss | Kontrollera akumulatora statuss | |
|---|---|---|---|
|
|
Vienmērīgi zaļš | Kontrolieris IESLĒGTS — NAV savienots pārī ar smadzenēm | Kontrolieris Baterijas līmenis ir pietiekams |
|
|
Mirgo zaļš | Kontrolieris IESLĒGTS — savienots pārī ar smadzenēm | Kontrolieris Baterijas līmenis ir pietiekams |
|
|
Vienkrāsains dzeltens | Aktīva savienošana pārī | |
|
|
Vienkrāsains sarkans | Kontrolieris IESLĒGTS | Kontrolieris Baterijas līmenis zems |
|
|
Mirgo Sarkans | Kontrolieris IESLĒGTS — savienots pārī ar smadzenēm | Kontrolieris Baterijas līmenis zems |
|
|
Ātri mirgo sarkans | Nevar ielādēt kontrollera programmaparatūru. Skatīt šo rakstu. | N/A |
Ja kontrolieris nav bezvadu savienots ar VEX IQ Brain, šo rakstu lai iegūtu papildinformāciju par VEX IQ (2. paaudzes) kontroliera un Brain bezvadu savienošanu pārī.

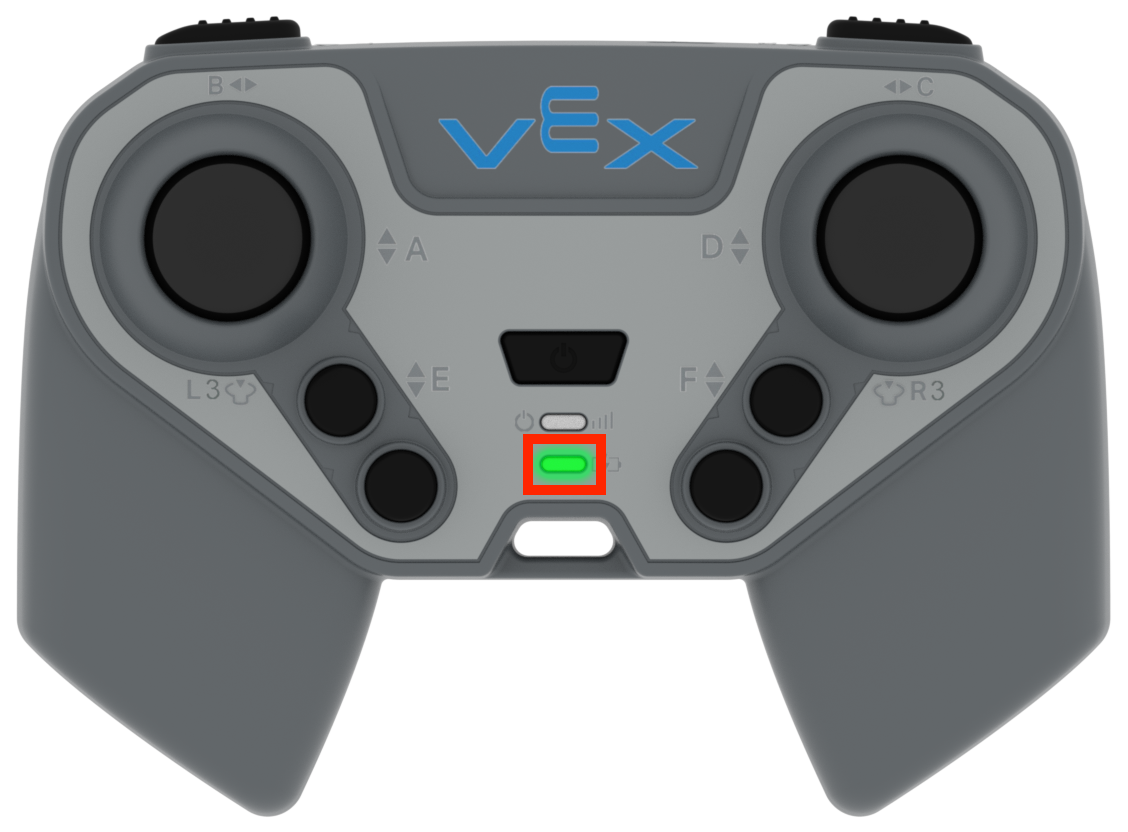

Uzlādes LED
Otro sauc par uzlādes LED. Šī gaismas diode iedegsies tikai tad, kad kontrolieris ir pievienots lādētājam.
Charge LED ir trīs iespējamās krāsas: zaļa, sarkana un pelēka.
| Uzlādes LED krāsa | Statuss | |
|---|---|---|
|
|
Vienmērīgi zaļš | Kontroliera akumulators ir pilnībā uzlādēts |
|
|
Vienkrāsains sarkans | Kontrolieris Notiek akumulatora uzlāde |
|
|
Mirgo Sarkans | Kontrolieris Akumulatora kļūme |
|
|
Izslēgts | Nelādējas |
Skatiet šo rakstu , lai iegūtu informāciju par VEX IQ (2. paaudzes) kontroliera uzlādi.
