Varat izmantot VEX IQ (2. paaudzes) Brain sensoru informācijas paneli, lai skatītu pievienotā motora vai sensora datus.

Smadzeņu ekrāns tiek parādīts sākuma izvēlnē ar atlasītu opciju Ierīces. Ierīces ir trešā opcija sākuma izvēlnē.

Izmantojiet kreiso un labo pogu, lai iezīmētu izvēlnes opciju Ierīces, pēc tam nospiediet pogu Pārbaudīt, lai atlasītu ierīces.

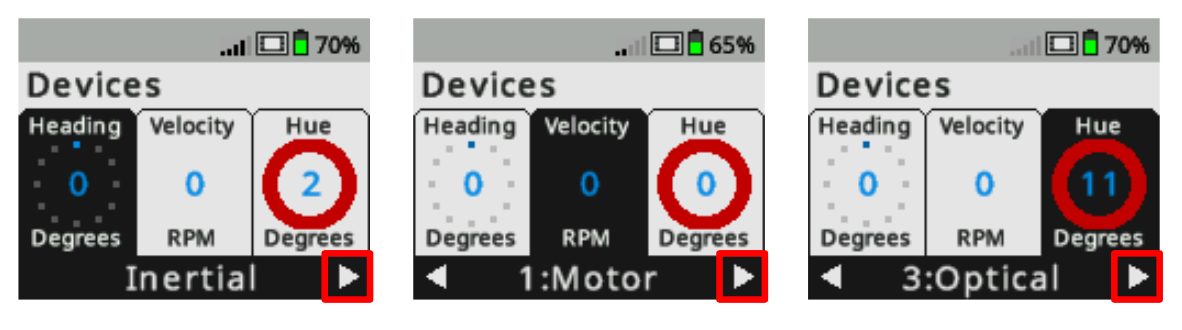

Smadzeņu ekrāns tiek parādīts izvēlnē Ierīces, kur informācija no pievienotajām ierīcēm tiek ziņots reāllaikā. Trīs ekrānuzņēmumi parāda labo pogu, kas tiek izmantota, lai pārvietotos uz optisko sensoru un atlasītu to. Optiskais sensors ir trešā opcija izvēlnē Devices.

Izvēlnē Ierīces jūs redzēsit robotam pievienotās ierīces.

Izmantojiet kreiso un labo pogu, lai iezīmētu vajadzīgo sensoru, pēc tam nospiediet pogu Pārbaudīt, lai to atlasītu.

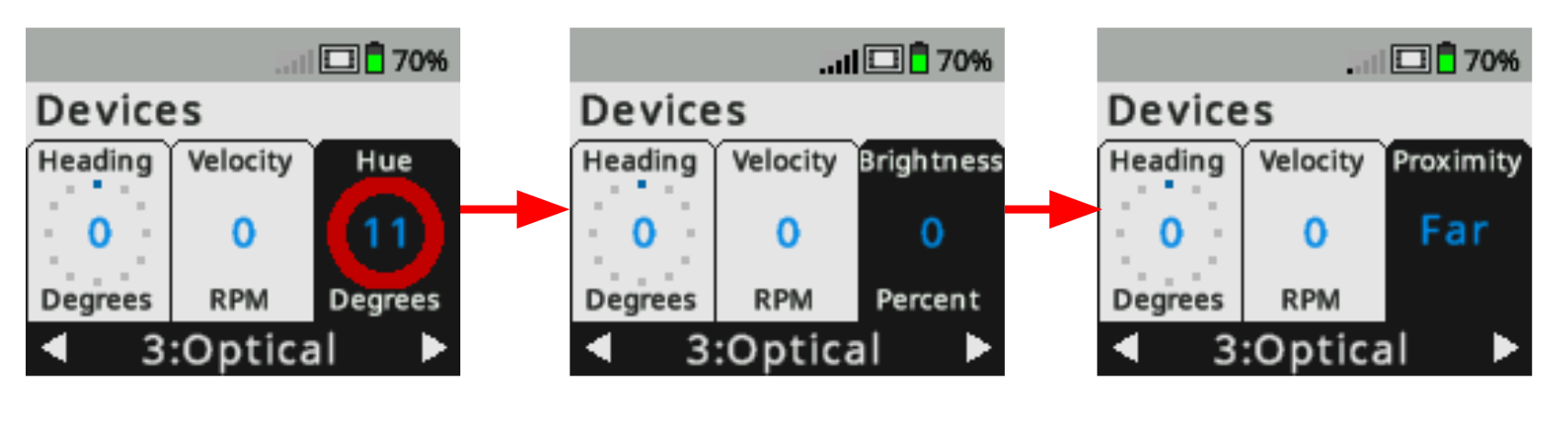

Smadzeņu ekrāns tiek parādīts izvēlnē Devices ar atlasītu optisko sensoru. Trīs ekrānuzņēmumi parāda, ka poga Pārbaudīt tiek izmantota, lai ritinātu optiskā sensora datu opcijas. Pirmkārt, sensors ziņo par nokrāsas vērtību, pēc tam par spilgtumu un pēc tam par tuvumu.

Ja sensors ir norādījis vairāk nekā vienu datu tipu, varat izmantot pogu Pārbaudīt, lai ritinātu sensora datu opcijas.

Šajā attēla piemērā optiskais sensors var parādīt nokrāsas vērtību, spilgtumu vai tuvumu.

Smadzeņu ekrāns tiek parādīts ar Optiskā sensora informācijas paneli, kas atvērts no izvēlnes Ierīces. Tiek parādīta informācija par sensoru, piemēram, nokrāsu, LED, spilgtumu, tuvumu un sensora viedo portu.

Turpiniet spiest pogu Pārbaudīt, līdz tiek parādīts vēlamais informācijas paneļa skats atlasītajam sensoram.

Šajā attēla piemērā ir parādīts optiskā sensora sensoru informācijas panelis. Informācijas panelī ir redzams ports, kuram ir pievienots optiskais sensors, kā arī nokrāsas vērtība, krāsa, LED, spilgtums un tuvuma dati.
