Mantojums — gaisa noplūdes novēršana VEX pneimatiskajā sistēmā – VEX bibliotēka

Strādājot ar VEX pneimatisko sistēmu, svarīga problēma ir gaisa noplūde. Jebkādas gaisa noplūdes sistēmā samazinās kopējo spiedienu un ciklu skaitu (pagarināt/ievilkt), pneimatiskā sistēma varēs darboties.

Noplūžu novēršana rezervuāra veidgabalos

Rezervuāra stiprinājuma detaļa.

Schrader riepu montāžas detaļa.

Gaisa rezervuāra piederumi sastāv no Schrader riepu sūkņa vārsta un rezervuāra stiprinājuma

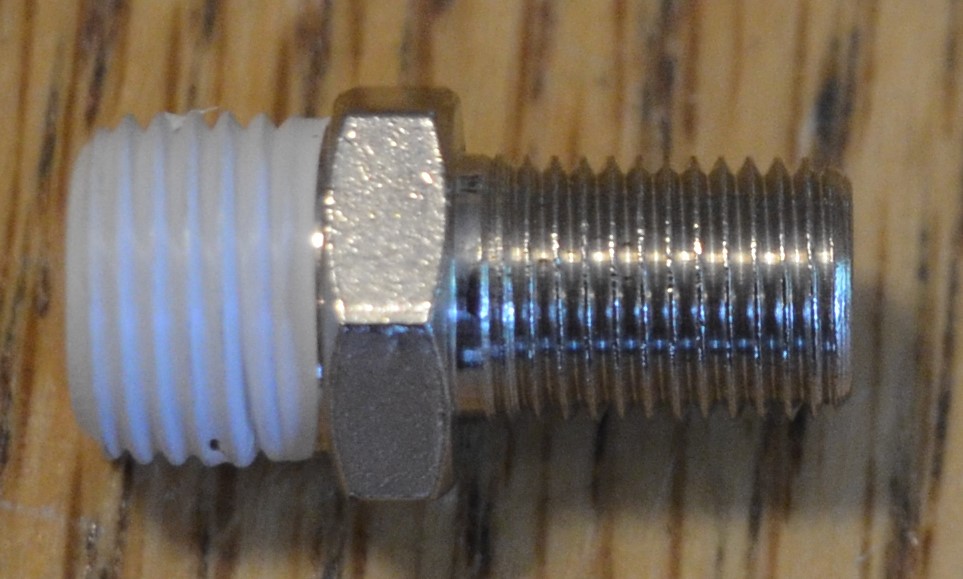

Reservoir savienotājelementa vītnēm ir jau uzklāts teflons, lai izveidotu blīvējumu bez noplūdēm.

Riepu sūkņa stiprinājuma detaļa ar teflona lentes slāni aptītu vītni hermētiskam blīvējumam.

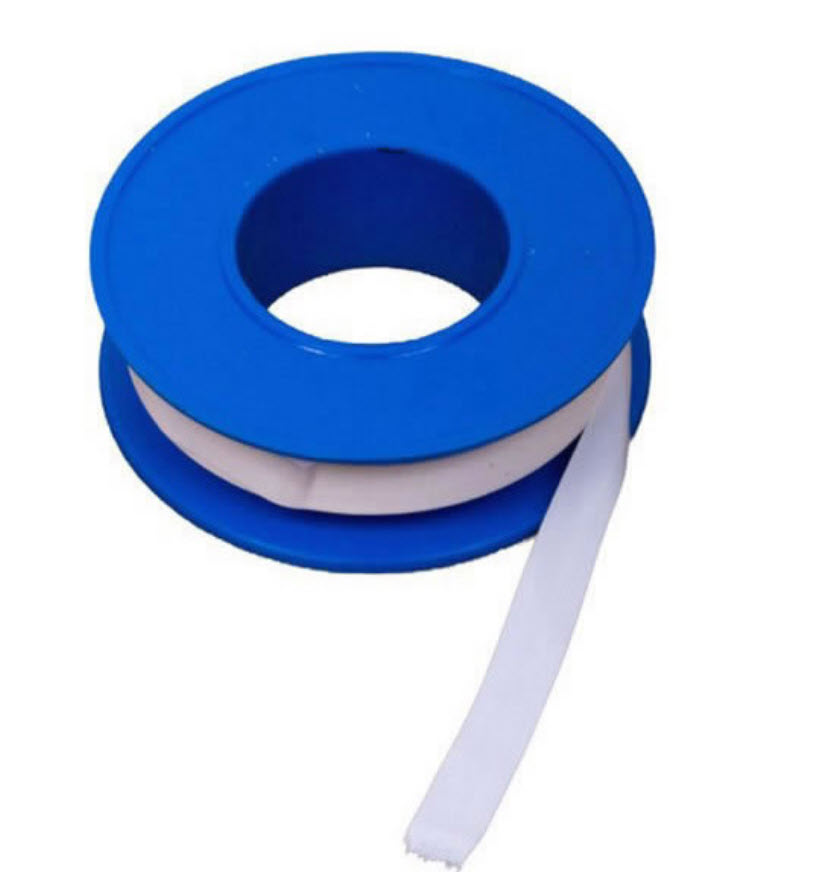

Teflona lentes rullis.

Pirms ieskrūvēšanas gaisa rezervuāra pieslēgvietā ap Schrader riepas stiprinājuma vītnēm var aptīt vienu teflona lentes slāni. Tas palīdzēs izveidot hermētisku blīvējumu.

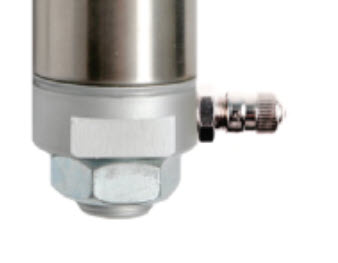

Scrader riepu sūkņa vārsts ir parādīts uz gaisa rezervuāra daļas.

Rezervuāra stiprinājums ir parādīts uz gaisa rezervuāra detaļas.

Schrader riepu sūkņa stiprinājumu un rezervuāra stiprinājumu var stingri ieskrūvēt gaisa rezervuāra galos, izmantojot 7/16 collu uzgriežņu atslēgu.

Noplūžu novēršana cilindru un vārstu savienojumos

Cilindra stiprinājuma detaļa.

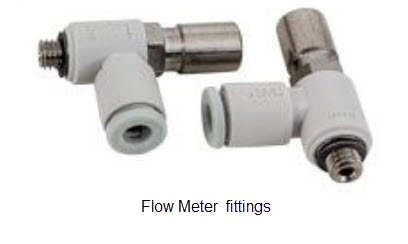

Plūsmas mērītāja stiprinājuma detaļa.

Pneimatisko cilindru piederumi ietver cilindru veidgabalus un plūsmas mērītājus.

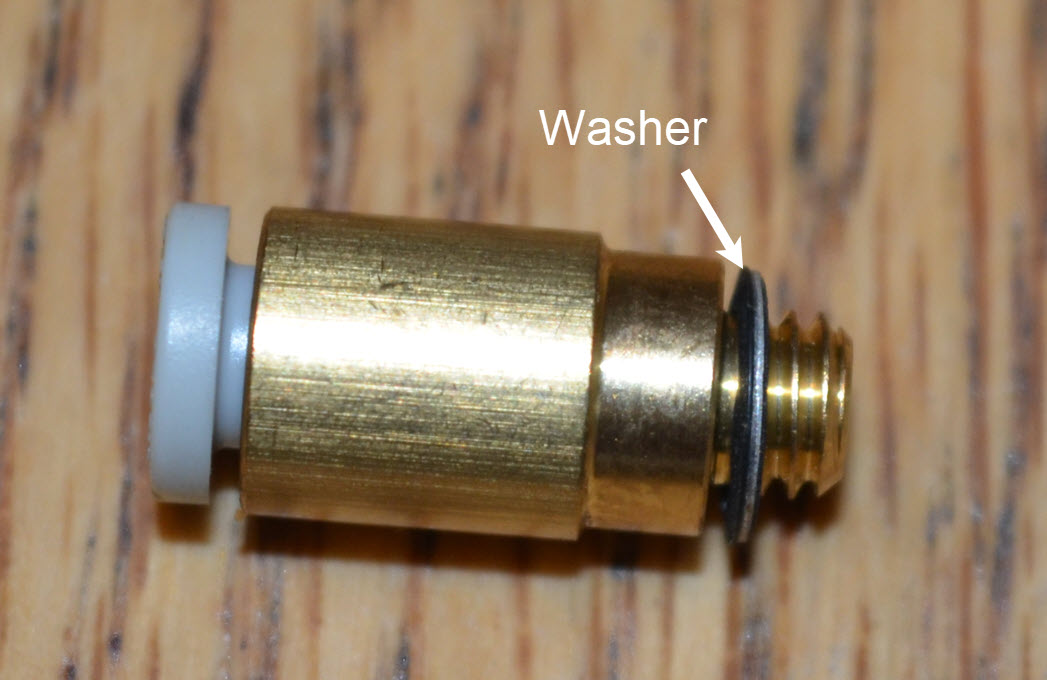

Paplāksne ir iezīmēta uz cilindra stiprinājuma detaļas.

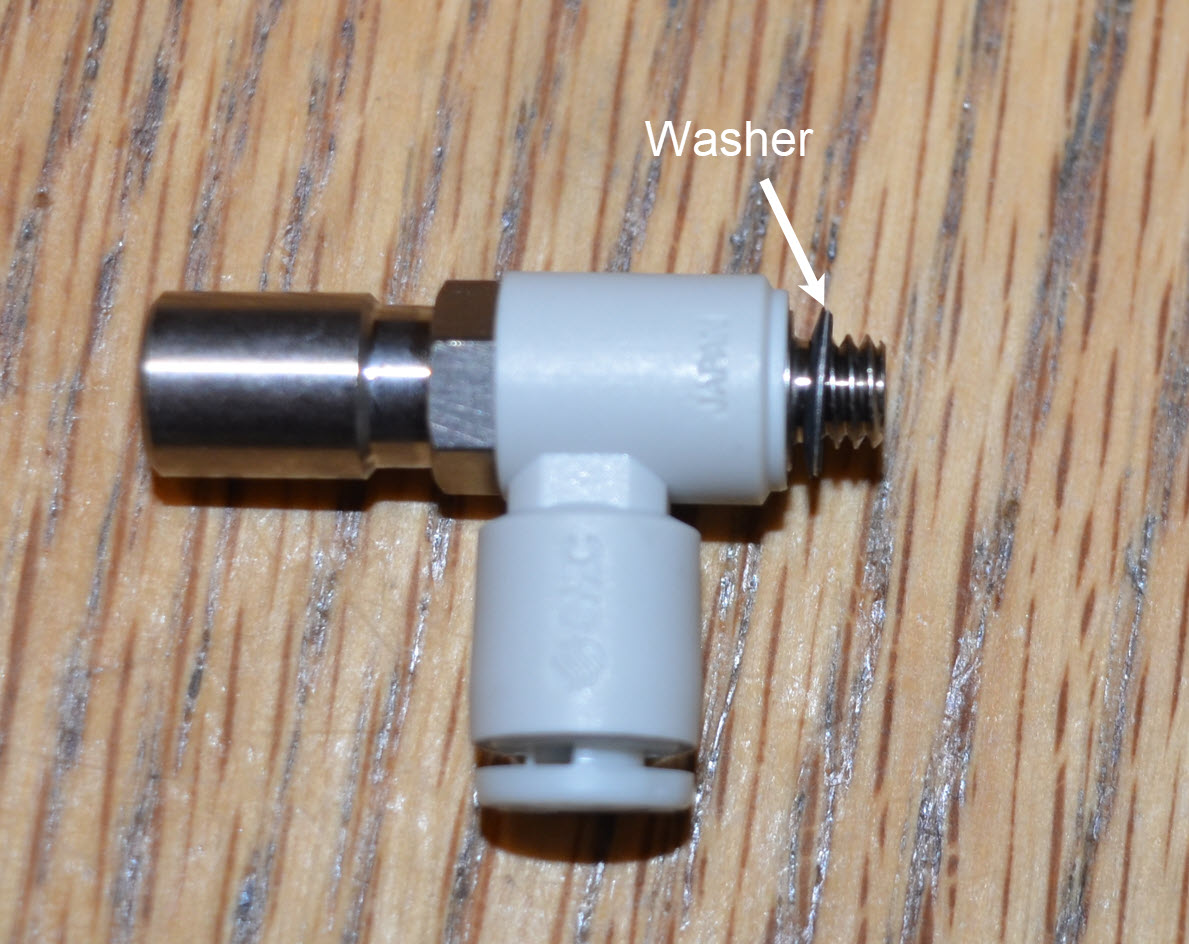

Paplāksne ir iezīmēta uz plūsmas mērītāja savienojuma detaļas.

Šiem piederumiem ir paplāksne, kas palīdzēs izveidot hermētisku blīvējumu.

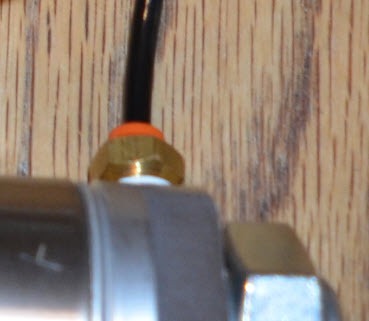

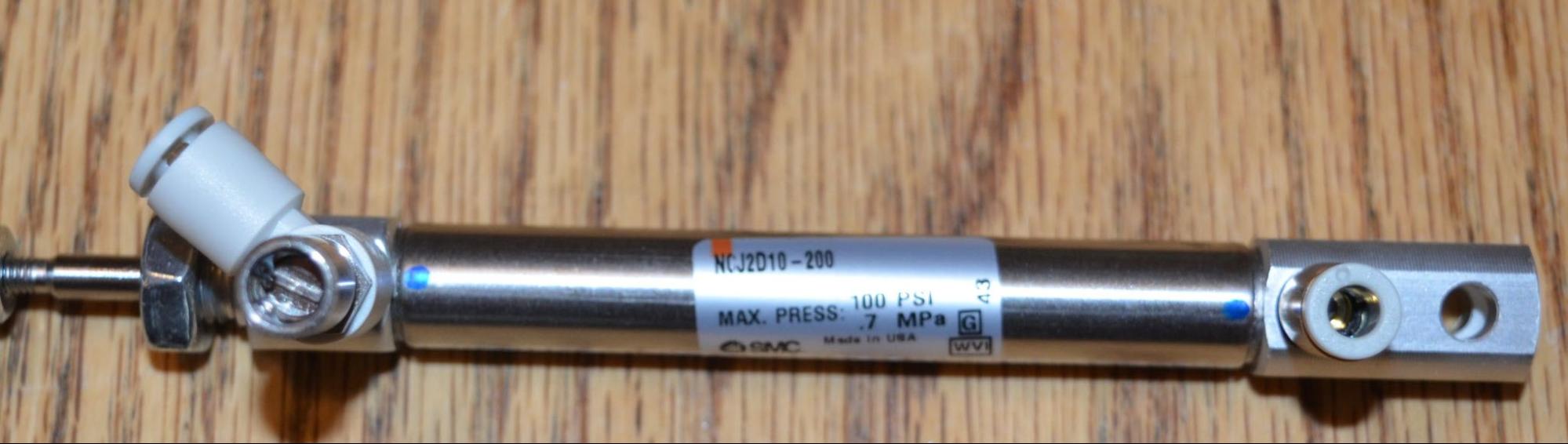

Divkāršas darbības cilindra detaļa ar plūsmas mērītāju, kas piestiprināts pie viena porta, un savienojumu, kas pievienots vienam no pārējiem portiem.

Izmantojot nelielu knaibles, uzmanīgi pievelciet savienotājelementus, lai tie pagrieztos aptuveni par ¼ ciktālāk.

Vārsta stiprinājuma detaļa.

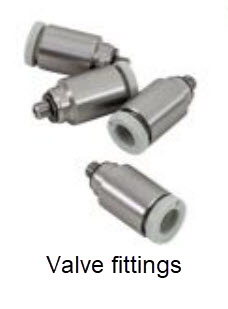

Pneimatiskajos solenoīda vārstos tiek izmantoti vārstu veidgabali.

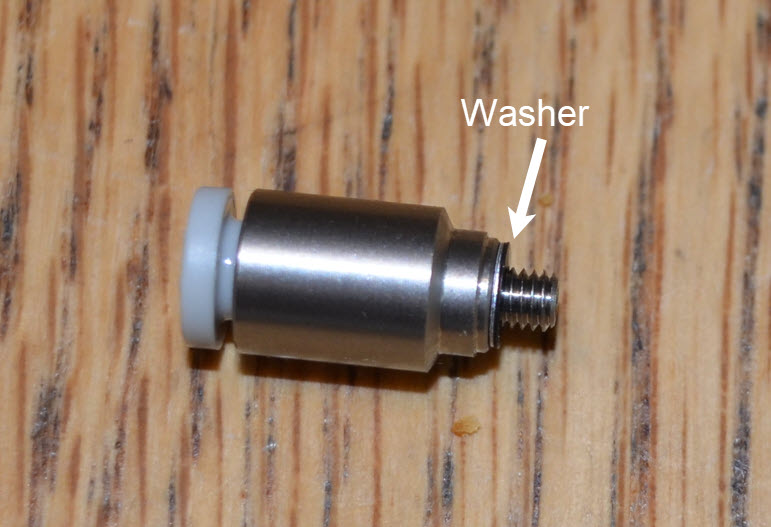

Paplāksne ir iezīmēta uz vārsta savienotāja detaļas.

Vārstu veidgabaliem ir arī paplāksnes, lai izveidotu hermētisku blīvējumu.

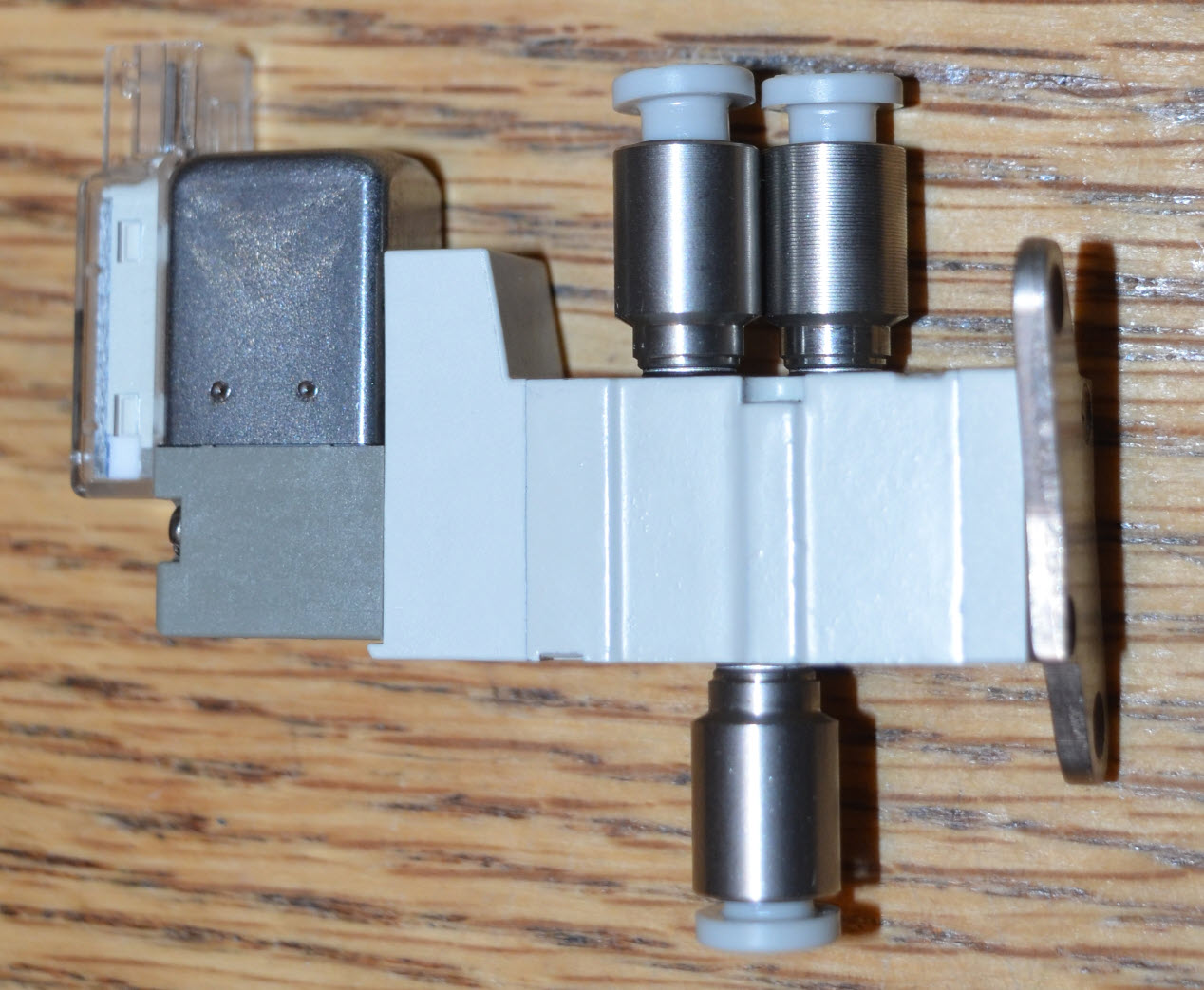

Vārsta detaļas portiem pievienotas vārsta savienotāja detaļas.

Šie veidgabali arī ir jāpievelk par ¼ pagrieziena garām pirkstam ar mazām knaiblēm.

Pneimatisko cauruļu griešana, ievietošana un atlaišana

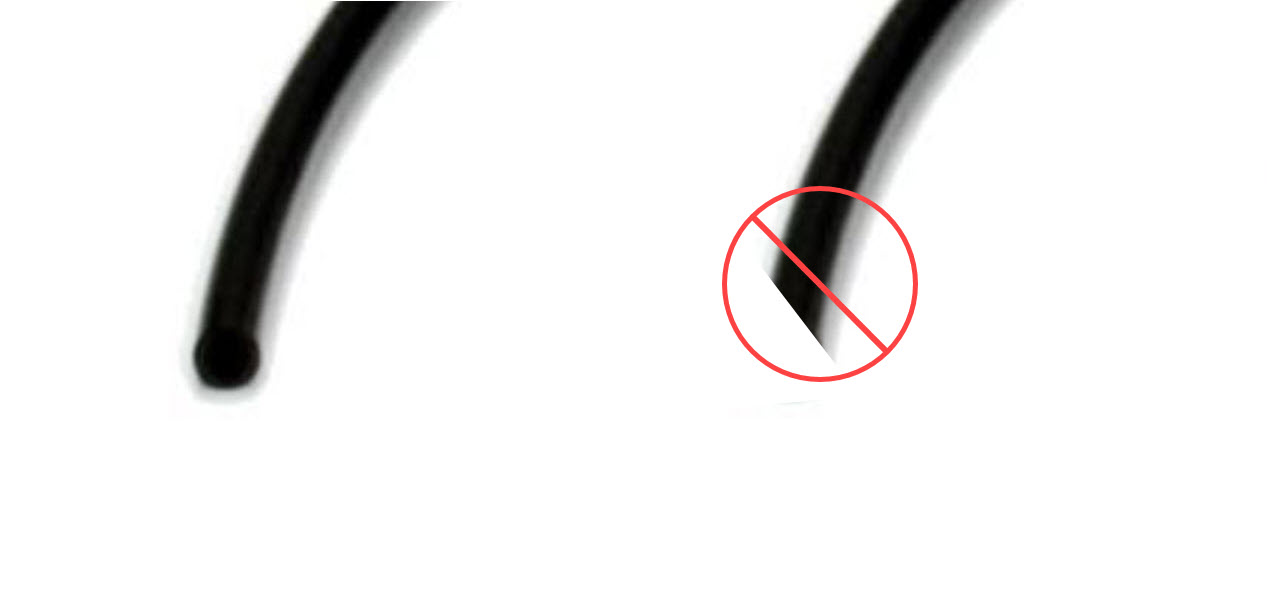

Diagramma, kas norāda, ka pneimatisko cauruļu gabali jāgriež taisni pāri caurulei, nevis leņķī.

Pneimatiskās caurules, ko izmanto pneimatisko ierīču savienošanai, var sagriezt ar asām komunālo šķērēm.

Lai izveidotu hermētisku blīvējumu, noteikti grieziet taisni pāri caurulei, lai izveidotu kvadrātveida galu. Negrieziet cauruli leņķī.

Piezīme: jo garāks ir caurules garums starp vārstu un pneimatisko cilindru, jo lielāks gaisa spiediens tiks zaudēts katru reizi, kad cilindrs tiks aktivizēts.

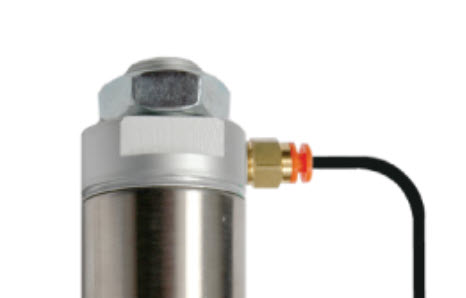

Rezervuāra savienotāja detaļa ir parādīta savienota ar gaisa rezervuāru.

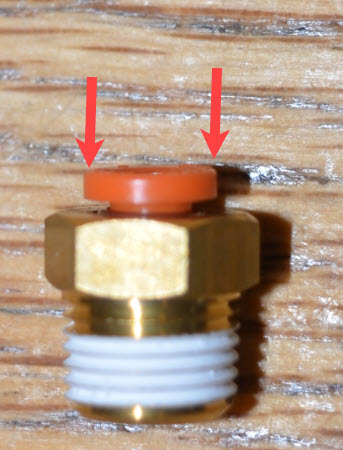

Bultiņas norāda, ka rezervuāra savienotāja ārējo apkakli var nospiest uz leju, lai noņemtu savienotāju.

Visi pneimatisko cauruļu savienotājelementi pieņem caurules, vienkārši ievietojot cauruli savienotājā, līdz tā apstājas.

Pārliecinieties, vai pneimatiskā caurule ir pilnībā ievietota veidgabalā. Ir gumijas gredzena blīvējums, caur kuru caurulei jāiziet, lai izveidotu hermētisku blīvējumu.

Lai atbrīvotu cauruli, armatūras ārējais apkaklis ir jāiestumj armatūras virzienā, un pēc tam cauruli var noņemt.

Noplūžu pārbaude

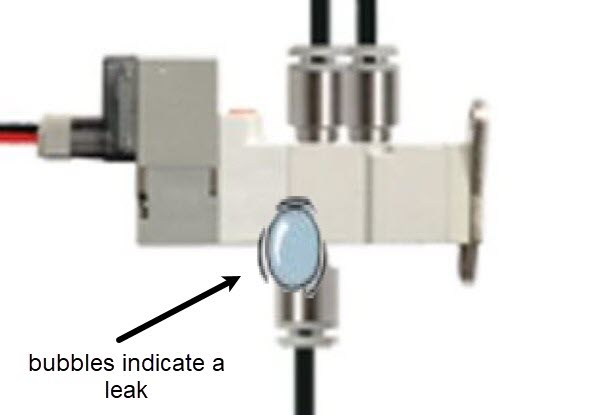

Elektromagnētiskā vārsta detaļa ir attēlota ar burbuļa ikonu virs vienas no tās vārsta savienotāja detaļām, kas norāda, ka burbuļus var noteikt ar ziepēm un ūdeni.

Ja jūsu pneimatiskā sistēma kādu laiku neuztur gaisa spiedienu, kaut kur sistēmā ir gaisa noplūde.

Viens no veidiem, kā pārbaudīt gaisa noplūdi, ir uzklāt nelielu daudzumu ziepju un ūdens šķīduma vietās, kur savienotāji ir savienoti. Ja kādā no šīm vietām parādās burbuļi, ir gaisa noplūde, un armatūra būs jāpievelk.

piezīme. Nelietojiet ziepju un ūdens šķīdumu uz elektroniskajiem savienojumiem.
