VEX AIR drona kontroliera pievienošana VEXcode AIR – VEX bibliotēka

Lai sāktu VEX AIR drona kodēšanu, vispirms jāpievieno pārī savienotais VEX AIR drona kontrolieris VEXcode AIR. Tālāk ir norādītas darbības, kā pievienot kontrolieri, izmantojot USB-C savienojumu.

Lai iegūtu plašāku informāciju par kontroliera savienošanu pārī ar dronu, dodieties šeit.

Ieslēdziet kontrolieri, nospiežot un turot nospiestu ieslēgšanas/izslēgšanas pogu , līdz indikatora gaismas diode sāk mirgot baltā krāsā, pēc tam atlaidiet. Šī animācija parāda šo procesu.

Kontrolieris atrodas kreisajā pusē ar ieslēgtu ieslēgšanas/izslēgšanas pogu un pievienotu USB kabeli USB-C portam. Labajā pusē kabeļa USB-A gals ir pievienots datoram.

Izmantojiet USB-C kabeli, lai savienotu VEX AIR drona kontrolieri ar datoru.

Savienojuma izveide ar tīmekļa VEXcode AIR

Lai piekļūtu tīmekļa VEXcode AIR, pārlūkprogrammā Chrome dodieties uz codeair.vex.com.

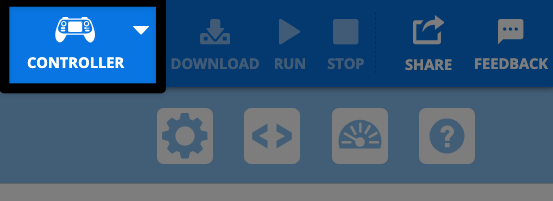

Atlasiet ikonu Controller augšējā labajā stūrī.

Savienojuma statusa logs, kurā redzams, ka nav pievienots kontrolieris, un apakšā ir iezīmēta poga “Izveidot savienojumu, izmantojot USB”.

Izvēlnē atlasiet Savienot, izmantojot USB.

macOS/Chromebook

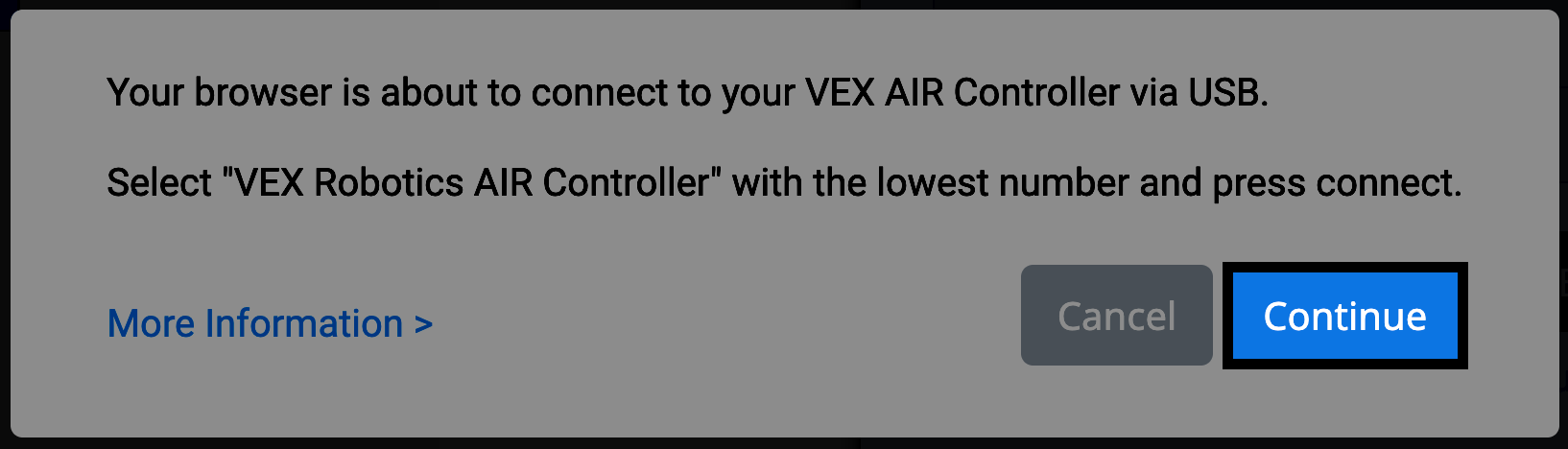

Dialoglodziņš, kurā lietotājam tiek sniegts norādījums izveidot savienojumu ar VEX AIR kontrolieri, izmantojot USB, ar pogām Atcelt un iezīmētām pogām Turpināt.

Logi

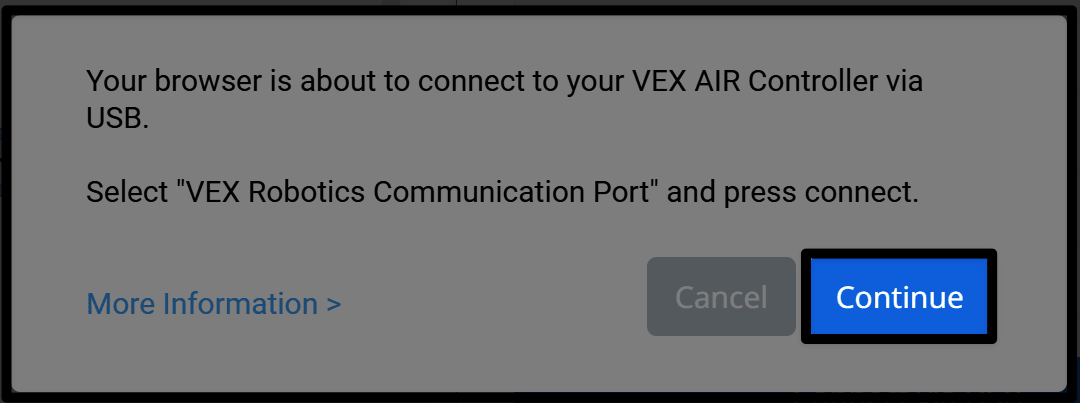

Windows savienojuma uzvednē ir redzams teksts "Jūsu pārlūkprogramma gatavojas izveidot savienojumu ar jūsu VEX AIR kontrolieri, izmantojot USB. Atlasiet “VEX Robotics Communication Port” un nospiediet “Connect”. Poga Turpināt apakšējā labajā stūrī ir iezīmēta.

Atlasiet katru attēlu iepriekš, lai to palielinātu.

Atkarībā no jūsu ierīces parādīsies uzvedne. Atlasiet Turpināt.

macOS/Chromebook

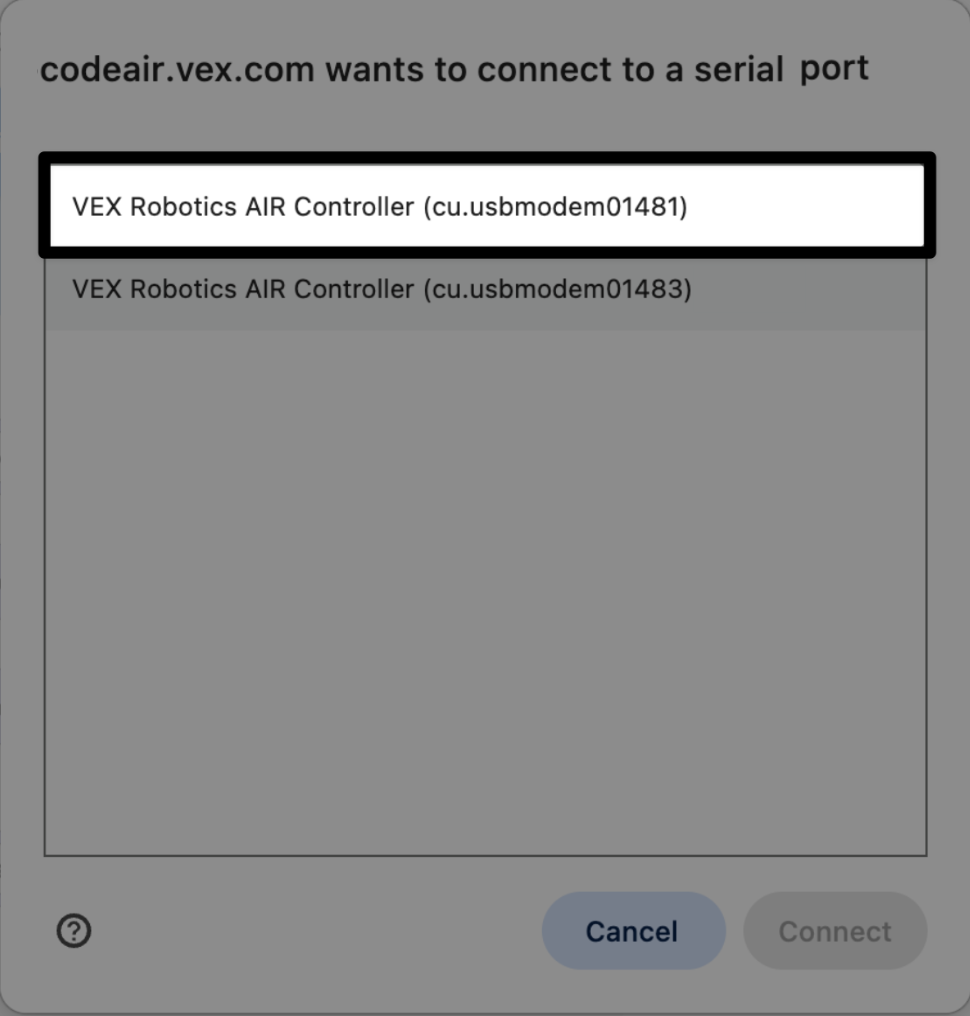

Dialoglodziņš no codeair.vex.com, kurā tiek pieprasīts izveidot savienojumu ar seriālo portu, kurā ir iezīmēta viena VEX Robotics AIR kontrollera opcija ar mazāku ID numuru un zemāk ir pogas Atcelt un Izveidot savienojumu.

Logi

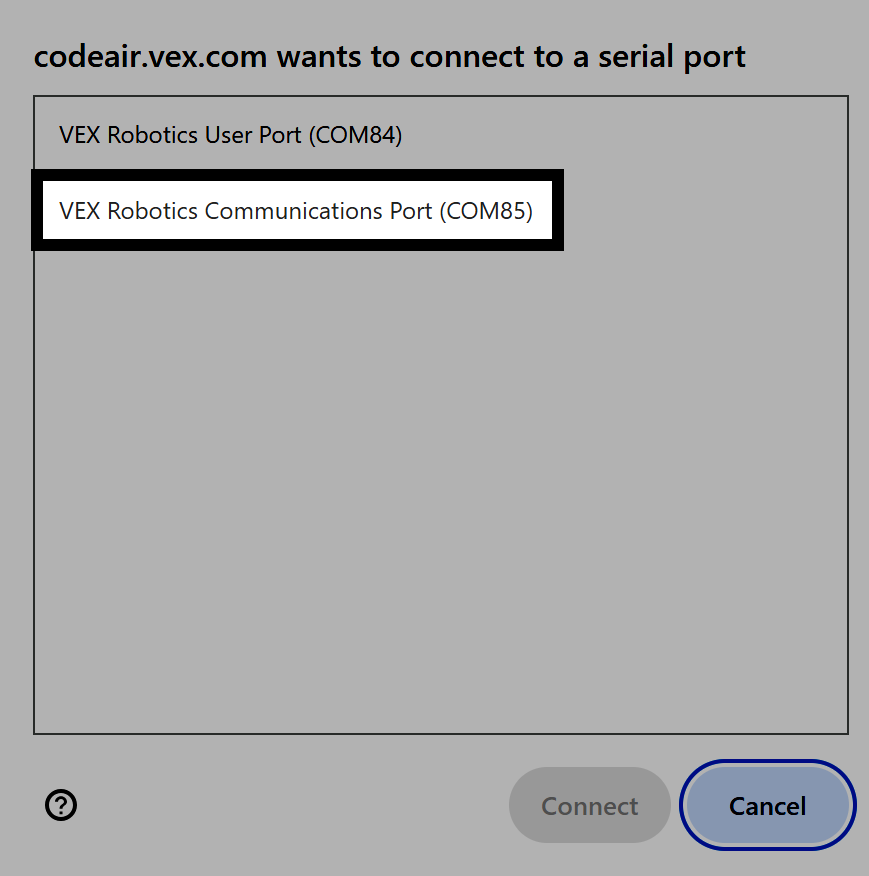

Seriālā porta atlases logs, kurā redzams iezīmēts VEX Robotics sakaru ports COM85.

Atlasiet katru attēlu iepriekš, lai to palielinātu.

macOS/Chromebook: Sarakstā atlasiet robotu ar ZEMĀKO ID numuru.
Windows: Atlasiet opciju ar Sakaru ports.

macOS/Chromebook

Dialoglodziņš no codeair.vex.com, kurā tiek pieprasīts izveidot savienojumu ar seriālo portu, kurā ir atlasīts viens VEX Robotics AIR kontrolieris un iezīmēta poga “Savienot”.

Logi

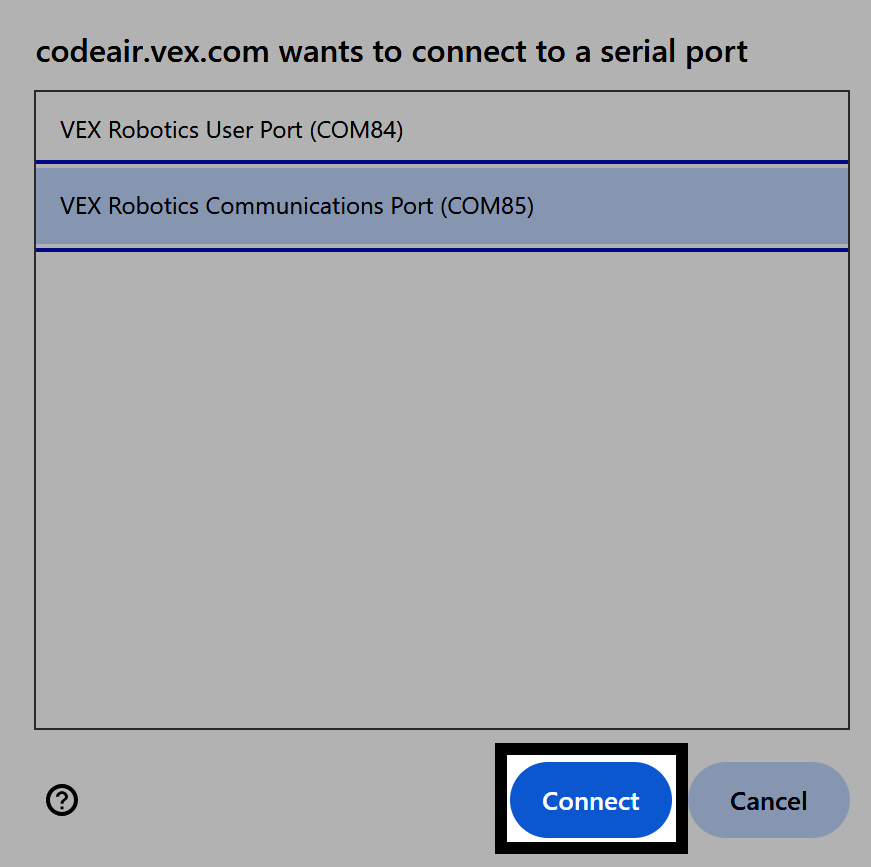

Seriālā porta atlases logs ar atlasītu VEX Robotics sakaru portu COM85 un iezīmētu pogu “Savienot”.

Atlasiet katru attēlu iepriekš, lai to palielinātu.

Kad jūsu izvēle ir iezīmēta, atlasiet Connect.

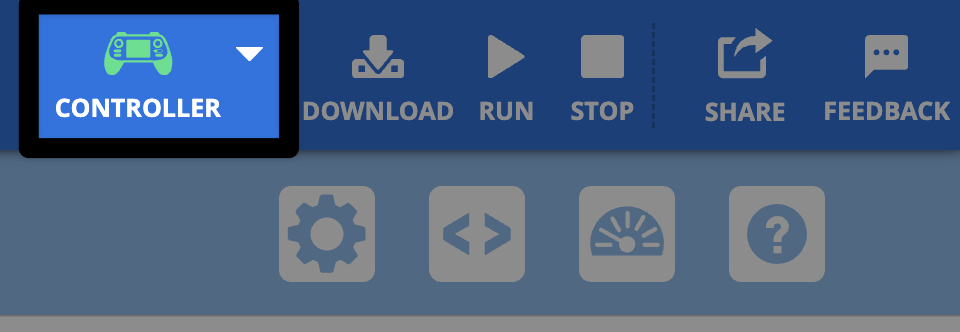

VEXcode AIR rīkjoslas augšējā labā stūra tuvplāna ekrānuzņēmums, kurā pa kreisi no lejupielādes pogas ir izcelta zaļa kontrollera ikona.

Kontroliera ikona VEXcode AIR augšējā labajā stūrī tagad būs zaļa.

Savienojuma izveide ar lietotnē balstītu VEXcode AIR

VEXcode AIR rīkjoslas augšējā labā stūra tuvplāna ekrānuzņēmums, kurā pa kreisi no lejupielādes pogas ir izcelta zaļa kontrollera ikona.

Kad kontrolieris ir pievienots datoram un ir atvērts VEXcode AIR, kontrolieris automātiski izveidos savienojumu. VEXcode AIR augšējā labajā stūrī esošā Controller ikona parādīsies zaļā krāsā.
