Varat izmantot GPS sensoru, lai palīdzētu jums orientēties VRC Spin Up Playground VEXcode VR, izmantojot atrašanās vietu (X, Y) koordinātas.

Kā GPS sensors darbojas VRC Spin Up VEXcode VR

VEXcode VR interfeisa ekrānuzņēmums, kurā parādītas uz blokiem balstītas kodēšanas iespējas virtuālā robota programmēšanai, kas izstrādātas, lai atvieglotu mācīšanos STEM izglītībā, īpaši VRC Spin Up (2022-2023) robotikas sacensībām.

GPS (spēles pozicionēšanas sistēmas) sensors izmanto VEX lauka kodu lauka iekšpusē, lai triangulētu X, Y pozīciju un virzienu. Šis šaha galdiņa raksts lauka kodā tiek izmantots, lai identificētu katra atsevišķā bloka atrašanās vietu šajā shēmā. VEX GPS ir absolūta pozicionēšanas sistēma, tāpēc tā nedriftē un tai nav nepieciešama kalibrēšana katram laukam.

Lai uztvertu lauka kodu, VEX GPS sensors, melnbalta kamera, ir uzstādīta robota aizmugurē un ir vērsta uz aizmuguri.

GPS sensors ziņo (X, Y) Disco rotācijas centra koordinātas uz lauka milimetros vai collās.

(X, Y) koordinātu identificēšana VRC laukā

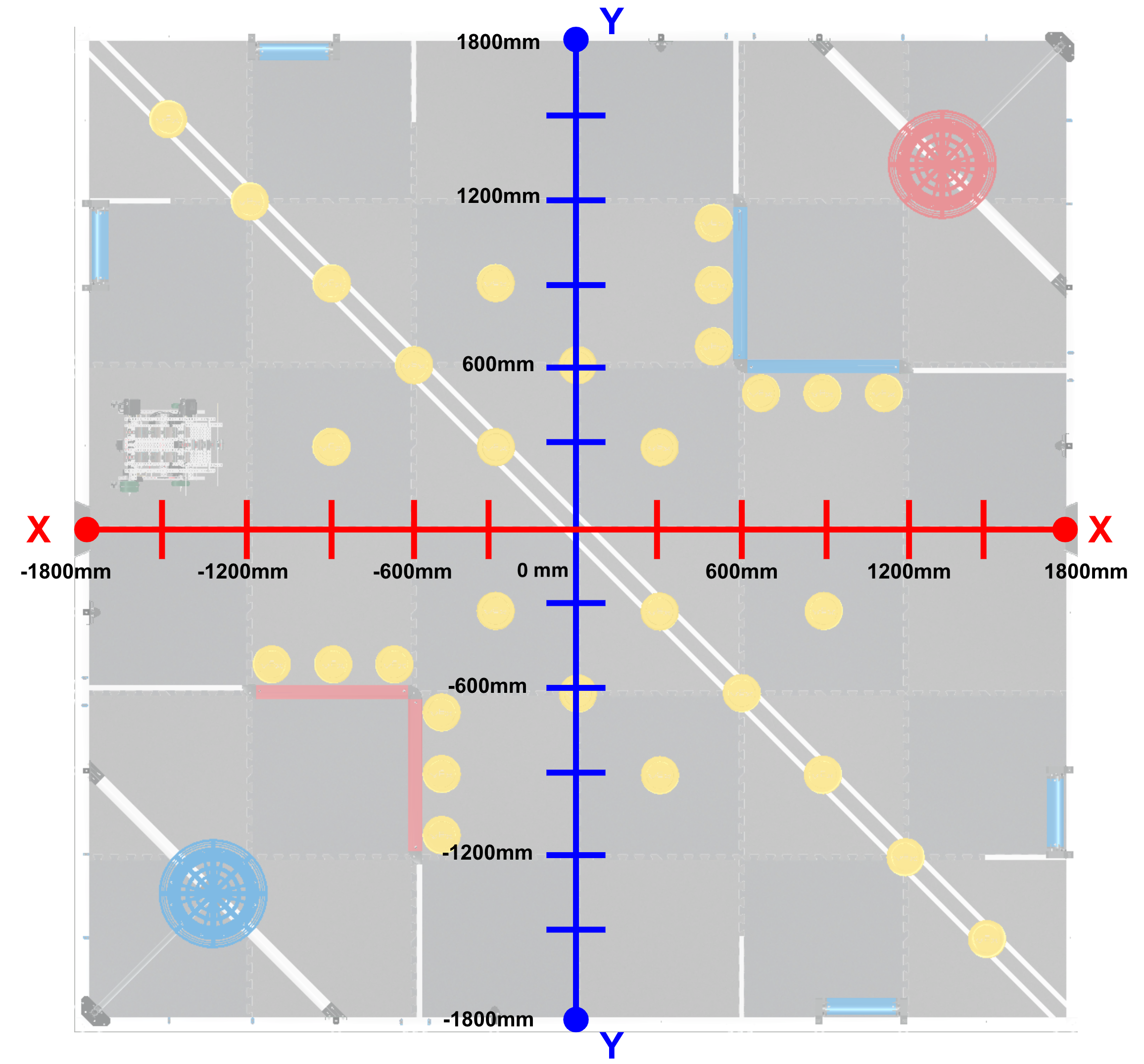

Lauks VRC Spin Up VEXcode VR svārstās no aptuveni -1800 mm līdz 1800 mm X un Y pozīcijām. Disco sākuma vieta ir atkarīga no izvēlētās sākuma pozīcijas.

Centra atrašanās vieta jeb izcelsme (0,0) atrodas lauka centrā.

VEXcode VR saskarnes ekrānuzņēmums, kurā parādīta VRC Spin Up (2022–2023) programmēšanas vide, kurā ir uz blokiem balstīts kodēšanas izkārtojums, kas paredzēts kodēšanas koncepciju apguvei ar virtuālo robotu.

GPS sensora (X, Y) koordinātu identificēšana

VEXcode VR saskarnes ekrānuzņēmums, kurā parādīta uz blokiem balstīta kodēšanas vide virtuālā robota programmēšanai, kas ir daļa no VRC Spin Up (2022–2023) izglītības resursiem, kas izstrādāti, lai uzlabotu studentu kodēšanas prasmes un robotikas principus.

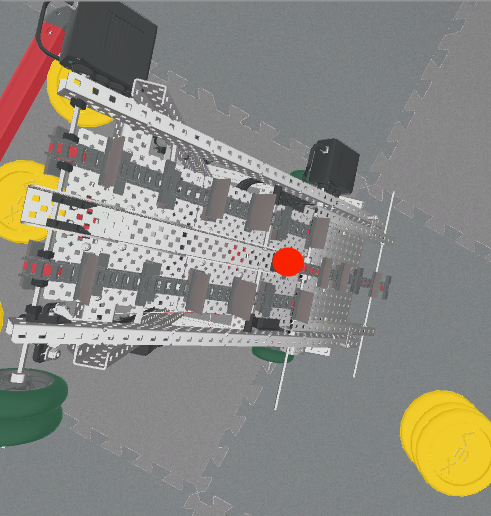

GPS sensoru var izmantot, lai identificētu Disco uz lauka X un Y koordinātas. Šīs koordinātas atspoguļo Disco rotācijas centra atrašanās vietu, kas atrodas starp priekšējiem riteņiem, kā norādīts šajā attēlā.

VEXcode VR interfeisa ekrānuzņēmums, kurā parādīta uz blokiem balstīta kodēšanas vide virtuālā robota programmēšanai, kas paredzēta izglītojošiem nolūkiem STEM, jo īpaši VRC Spin Up (2022-2023) konkursam.

Reportieru blokus no rīklodziņa kategorijas Sensing var izmantot, lai ziņotu par atrašanās vietas vērtībām no GPS sensora jūsu projektā.

VEXcode VR interfeisa ekrānuzņēmums, kurā parādītas uz blokiem balstītas kodēšanas iespējas virtuālā robota programmēšanai, kas paredzētas izglītojošiem nolūkiem VRC Spin Up (2022-2023) konkursā, uzsverot STEM mācīšanās un kodēšanas koncepcijas.

Pašreizējās Disco GPS sensora X un Y koordinātas uz lauka var parādīt drukas konsolē, izmantojot blokus no rīklodziņa kategorijas Looks.

GPS sensora izmantošana, lai palīdzētu diskotēkā pārvietoties pa lauku

Varat izmantot GPS sensoru, lai palīdzētu diskotēkai orientēties laukā, braucot uz noteiktām vietām, izmantojot savas zināšanas par Dekarta koordinātu sistēmu. Izmantojot GPS sensoru, Disco var braukt pa X vai Y asi, līdz sensora vērtība ir lielāka vai mazāka par sliekšņa vērtību. Tas ļauj Disco braukt, izmantojot sensoru atgriezenisko saiti, nevis iestatīto attālumu.

VEXcode VR interfeisa ekrānuzņēmums, kurā parādītas uz blokiem balstītas kodēšanas iespējas virtuālā robota programmēšanai, kas paredzēts izglītojošiem nolūkiem STEM, īpaši VRC Spin Up (2022-2023) konkursam.

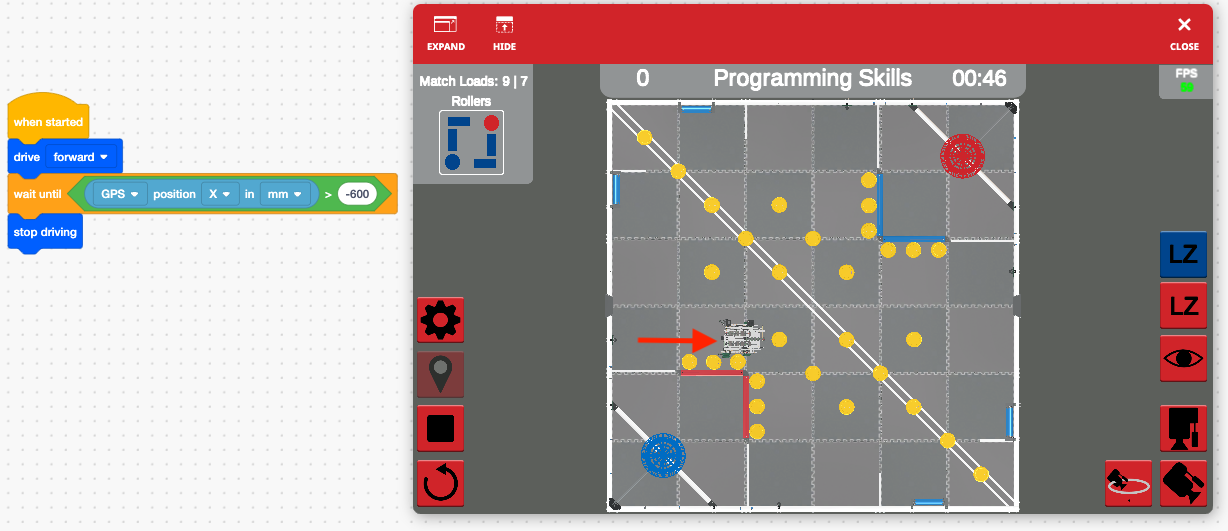

Šajā projektā Disco brauks uz priekšu no sākuma pozīcijas C, līdz X ass vērtība būs lielāka par -600 milimetriem (mm), tad apstāsies, novietojot Disco diska priekšā.

piezīme. Iestatot parametrus, iespējams, būs jāņem vērā robota inerce vai novirze.

GPS sensora atrašanās vieta un rotācijas centrs diskotēkā

Attēls, kas parāda VEXcode VR saskarni ar virtuālo robotu VRC Spin Up (2022-2023) kontekstā, ilustrē uz blokiem balstītu kodēšanas vidi, ko izmanto kodēšanas koncepciju un robotikas principu mācīšanai.

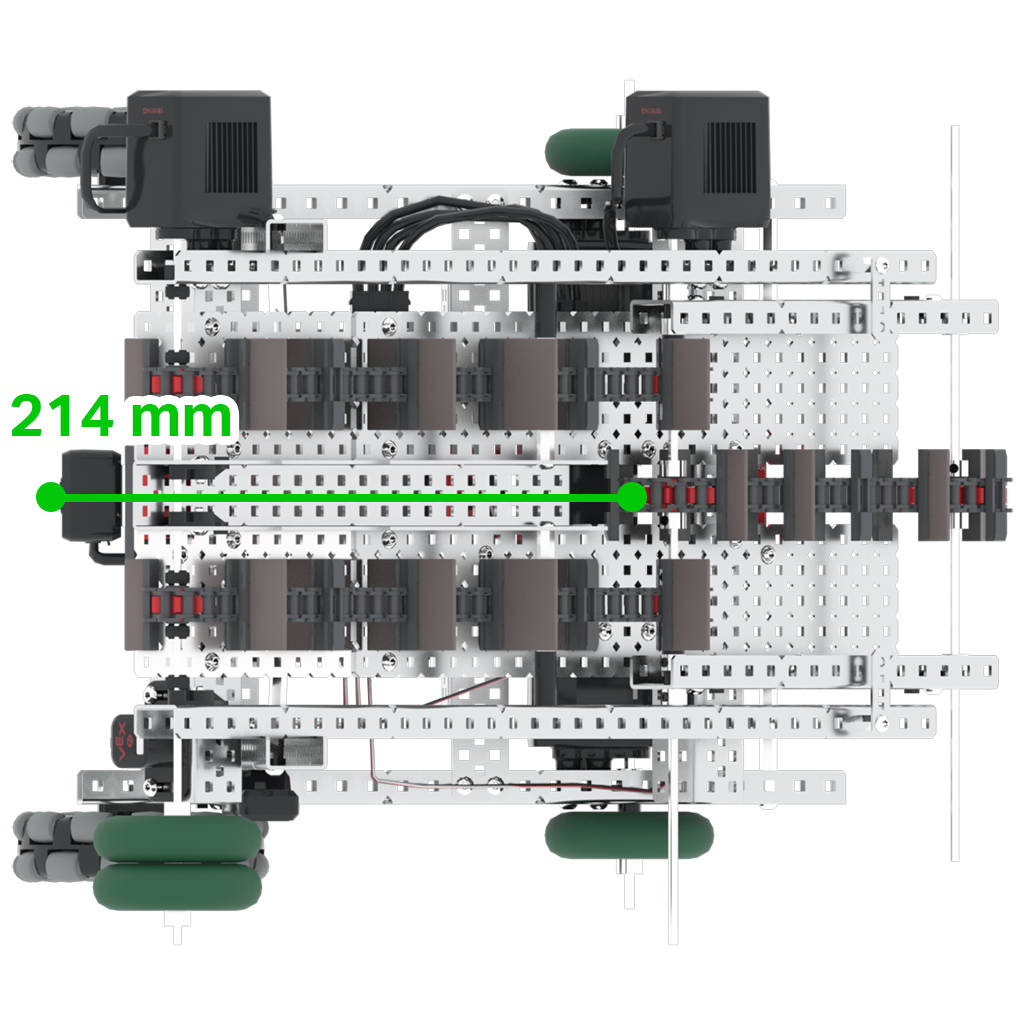

GPS sensors ir uzstādīts robota aizmugurē, savukārt Disco rotācijas centrs atrodas robota priekšpusē.

GPS sensors ir konfigurēts VRC Spin Up programmā VEXcode VR, lai ņemtu vērā šo nobīdi (aptuveni 214 mm), lai ziņotās vērtības atspoguļotu Disco rotācijas centru.

(X, Y) Spēles elementu koordinātas VRC Spin Up for VEXcode VR

Zinot spēles elementu, piemēram, iekrāvēju, rullīšu un barjeru, koordinātas, varat plānot savus projektus VRC Spin Up programmā VEXcode VR.

Tālāk sniegtā atsauce ir sniegta kā ceļvedis, pamatojoties uz laukuma iestatīšanu katras spēles sākumā, lai uzzinātu aptuveno centra punktu koordinātu atrašanās vietas spēles elementiem VRC laukumā rotaļu laukumā.

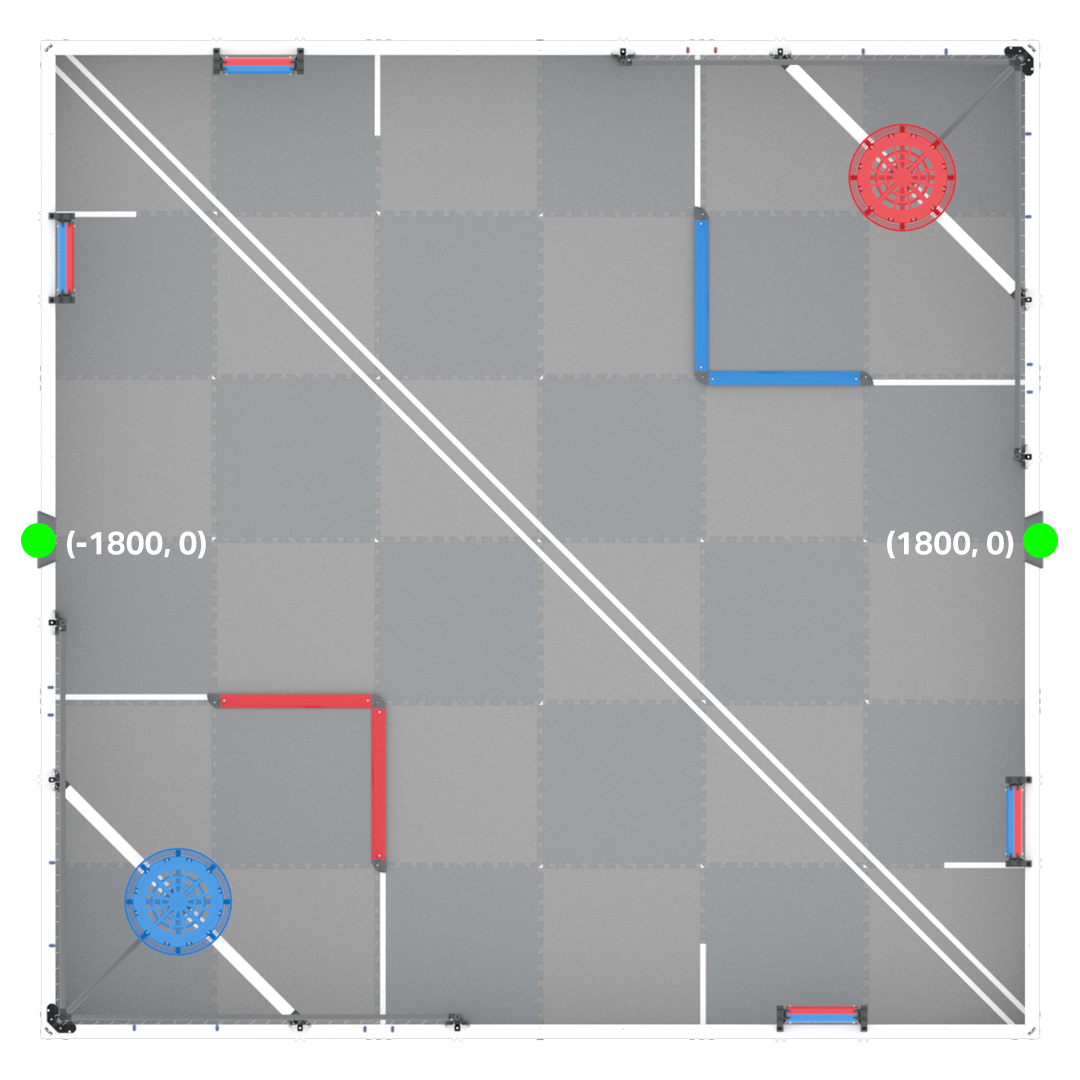

Iekrāvēja koordinātas

VEXcode VR programmēšanas saskarnes ekrānuzņēmums, kurā parādīta uz blokiem balstīta kodēšanas vide, kas paredzēta lietotājiem, lai apgūtu kodēšanas koncepcijas, izmantojot virtuālo robotiku, kā daļa no VRC Spin Up (2022–2023) izglītības iniciatīvas.

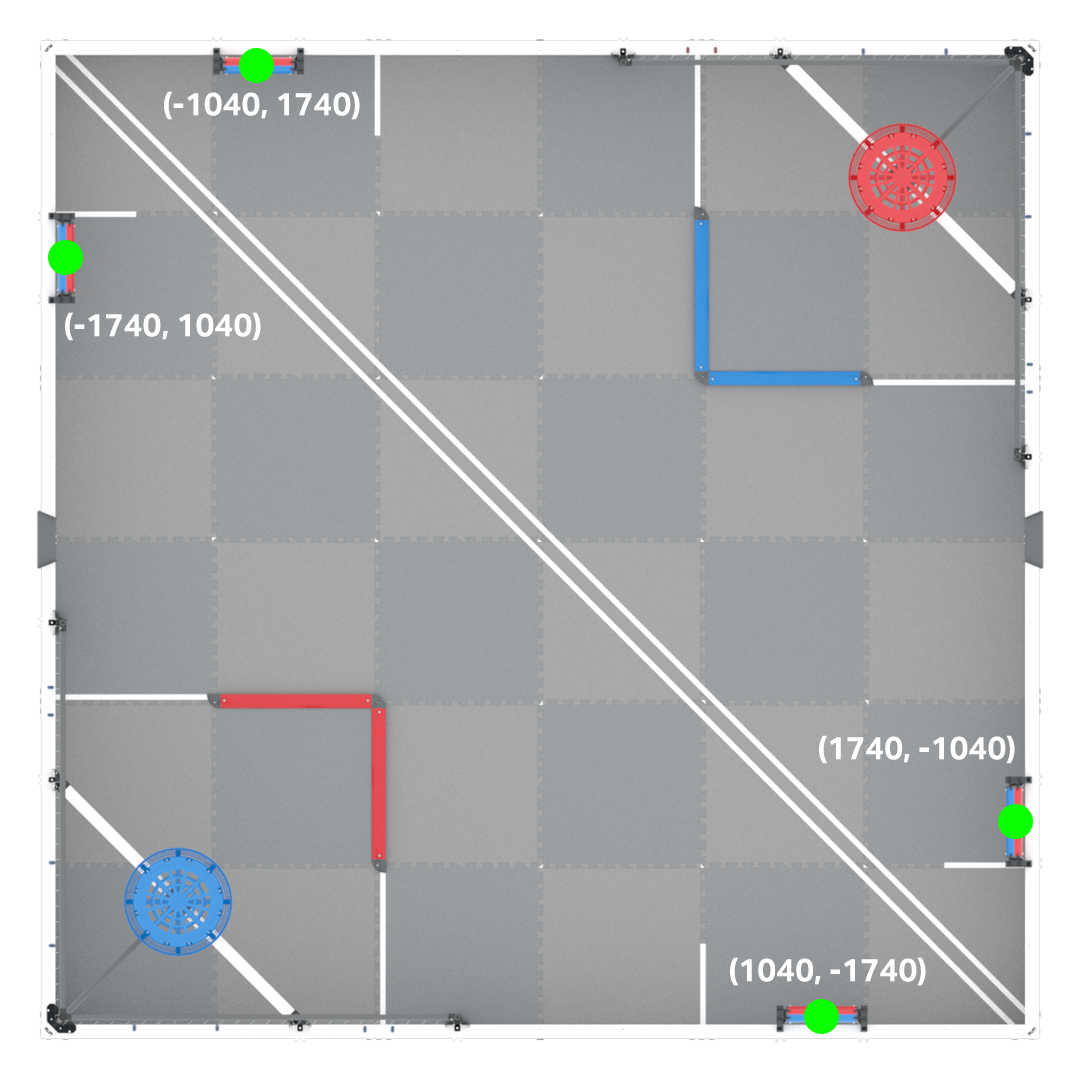

Rullīšu koordinātas

VEXcode VR saskarnes ekrānuzņēmums, kurā parādītas uz blokiem balstītas kodēšanas iespējas un virtuāls robots, izceļot funkcijas kodēšanas koncepciju apguvei sadaļā VRC Spin Up (2022–2023).

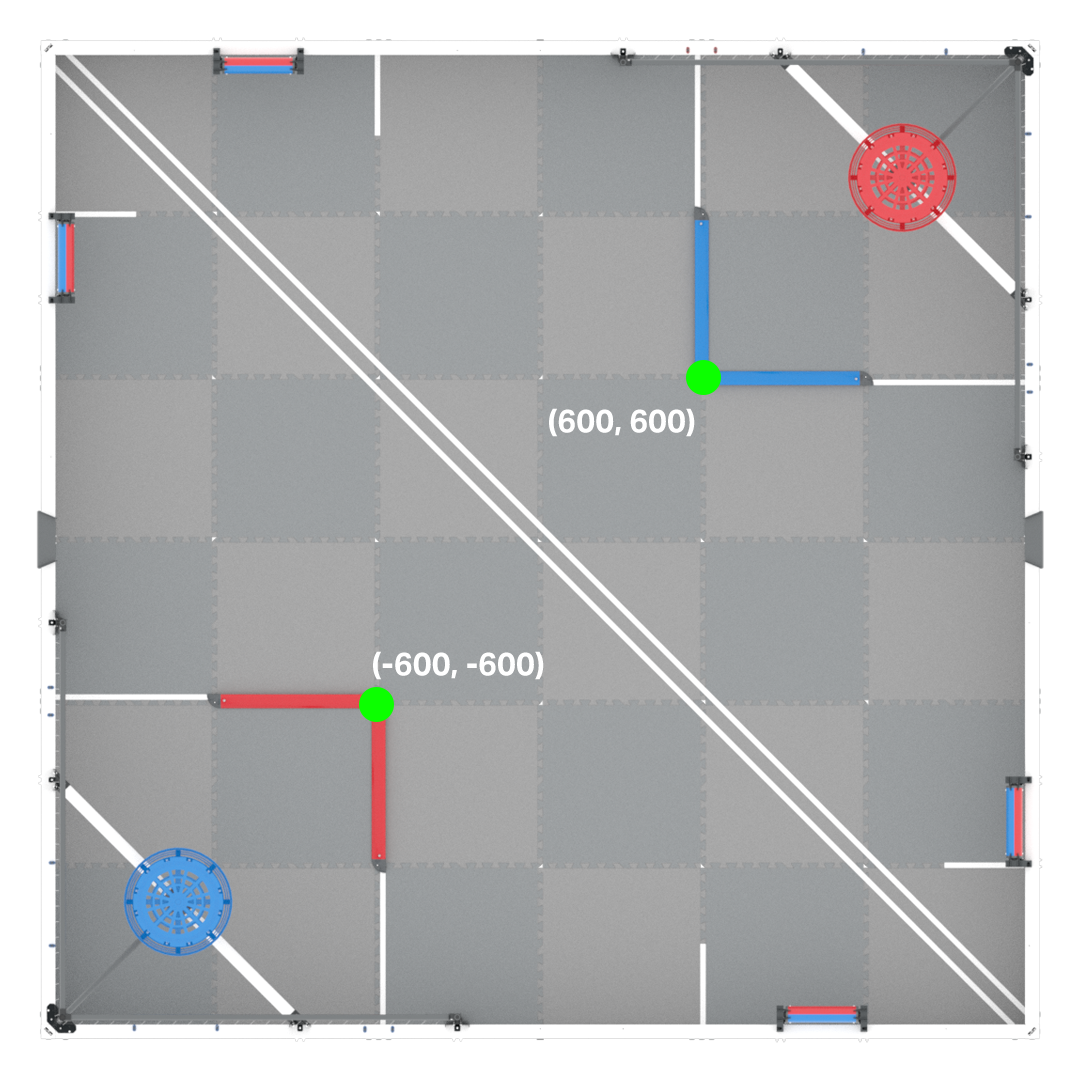

Barjeras koordinātas

VEXcode VR saskarnes ekrānuzņēmums, kurā parādīta uz blokiem balstīta kodēšanas vide virtuālā robota programmēšanai, kas izstrādāta, lai uzlabotu kodēšanas prasmes un robotikas principus studentiem un pedagogiem STEM izglītībā.

Disco GPS virziena noteikšana

VEXcode VR saskarnes ekrānuzņēmums, kurā parādītas uz blokiem balstītas kodēšanas iespējas virtuālā robota programmēšanai, kas izstrādāta, lai atvieglotu STEM izglītību un kodēšanas koncepcijas studentiem un pedagogiem VRC Spin Up (2022–2023) kontekstā.

GPS sensoru var izmantot arī GPS virziena identificēšanai. Virziens svārstās no 0 grādiem līdz 359,9 grādiem, ievērojot kompasa virziena stilu.

Izmantojot GPS sensoru, lai noteiktu atrašanās vietu, GPS virziens paliks nemainīgs attiecībā pret lauku neatkarīgi no robota sākuma pozīcijas.
