Neatkarīgi no tā, vai detaļu sakārtošana, būvēšanas instrukciju kopuma ievērošana vai pielāgota dizaina izveide, pareiza daļas identificēšana var būt ļoti svarīga jūsu panākumiem.

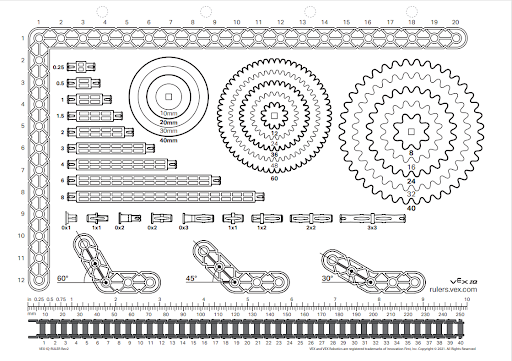

VEX IQ detaļu lineāls ir ērts rīks, kas palīdz identificēt detaļas.
piezīme: drukājot .pdf, noteikti iestatiet mērogu 100%.
Izmantojot lineālu, lai identificētu detaļas
VEX IQ detaļu lineālu var izmantot, lai identificētu daļas, organizējot daļas vai izpildot komplektācijas instrukcijas. Mērogs uz lineāla ir 1:1, tāpēc detaļas var vienkārši novietot virs lineāla.

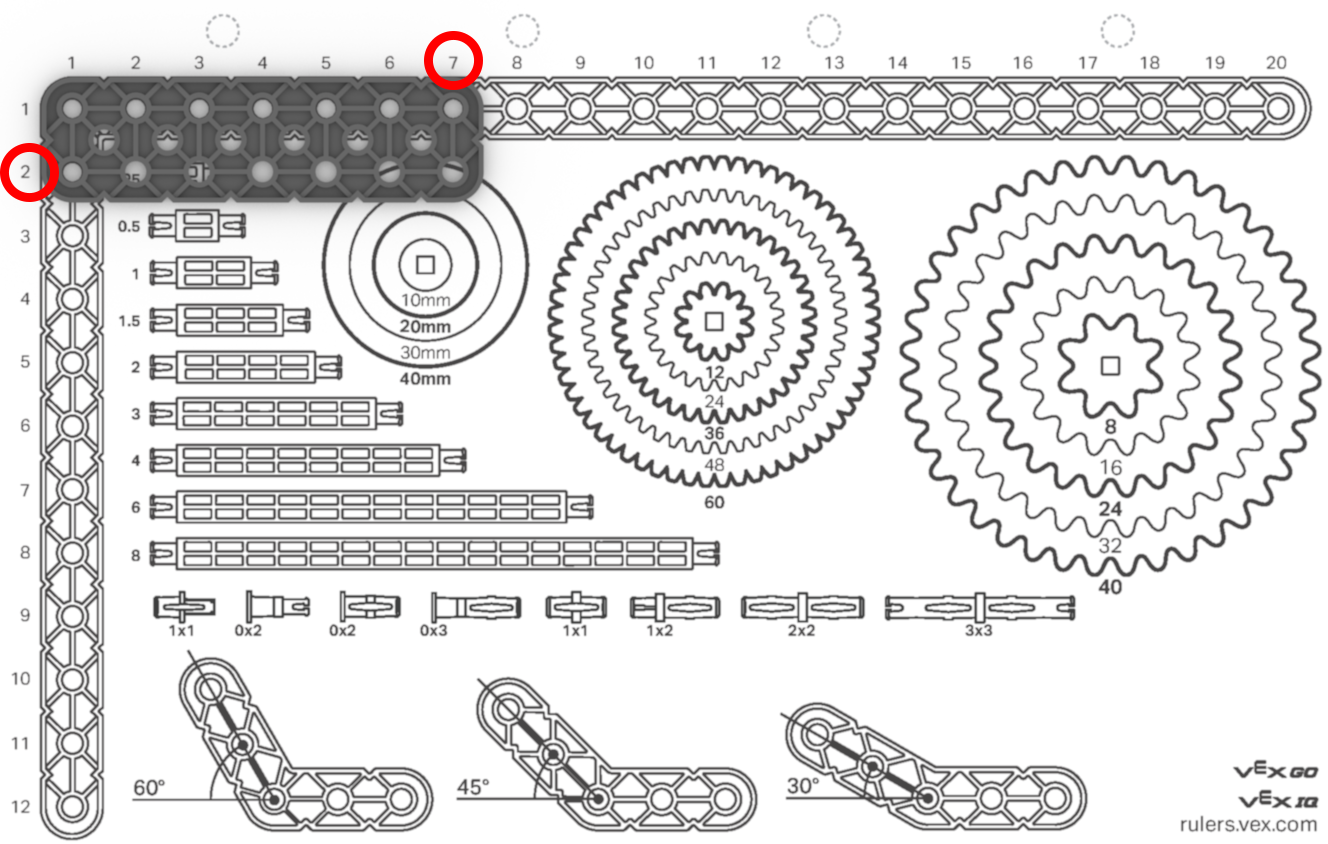

Mērīšanas sijas un plāksnes. Parādīts piemērs ir 2x7 stars.
- 2 norāda 2 soļa vienību platumu.
- 7 norāda 7 piķa vienību garumu.

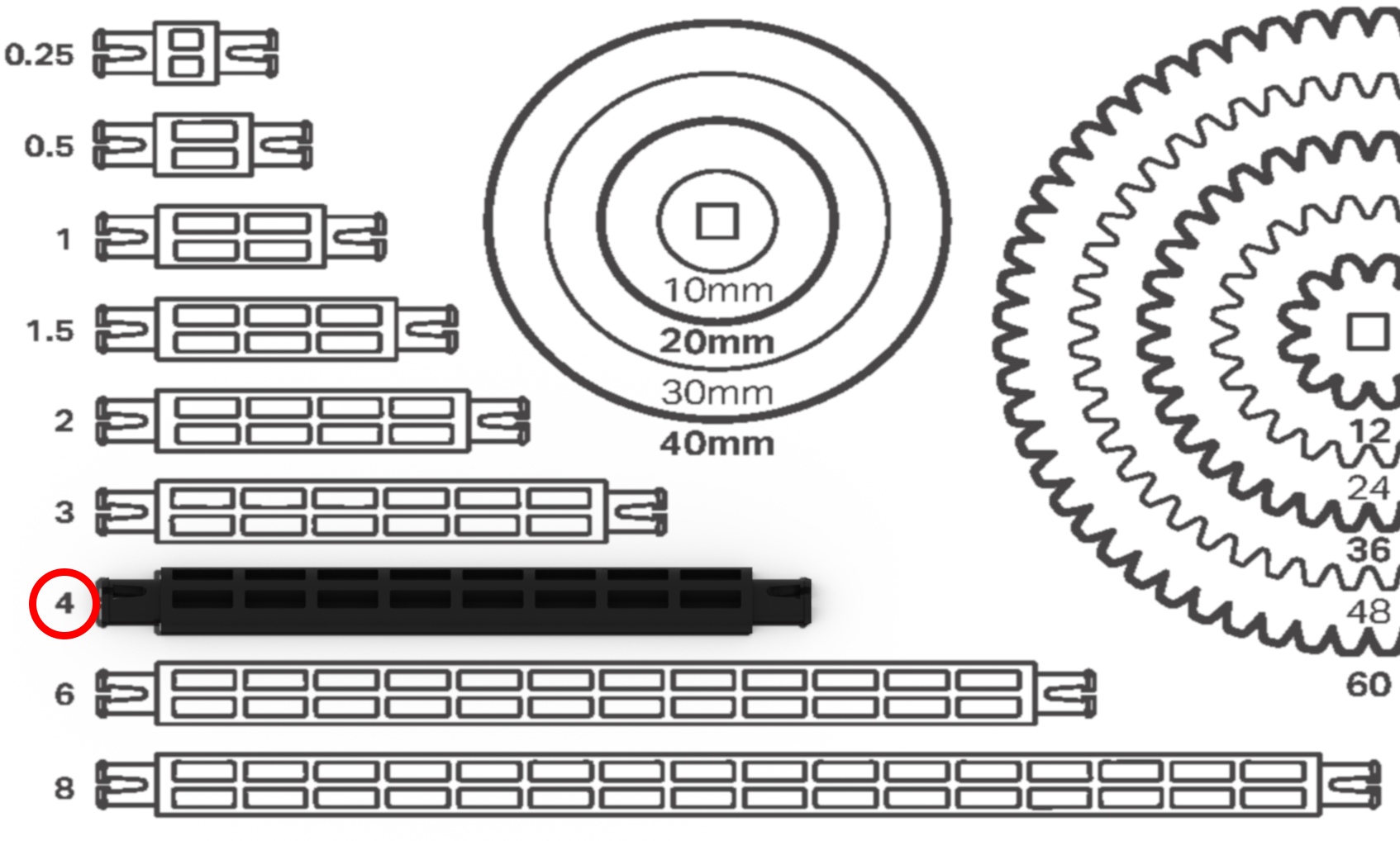

Mērīšanas atšķirības. Parādītais piemērs ir 4x nobīde.

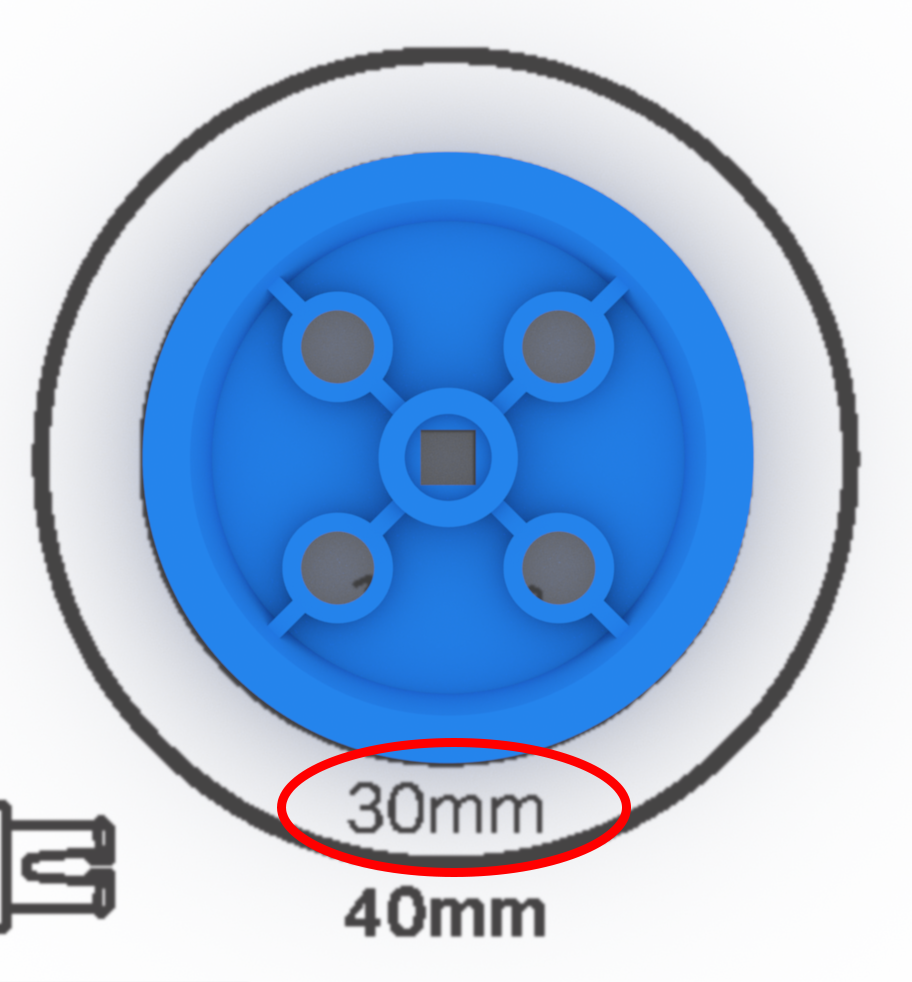

Mērīšanas skriemeļi. Parādīts piemērs ir 30 mm skriemelis.

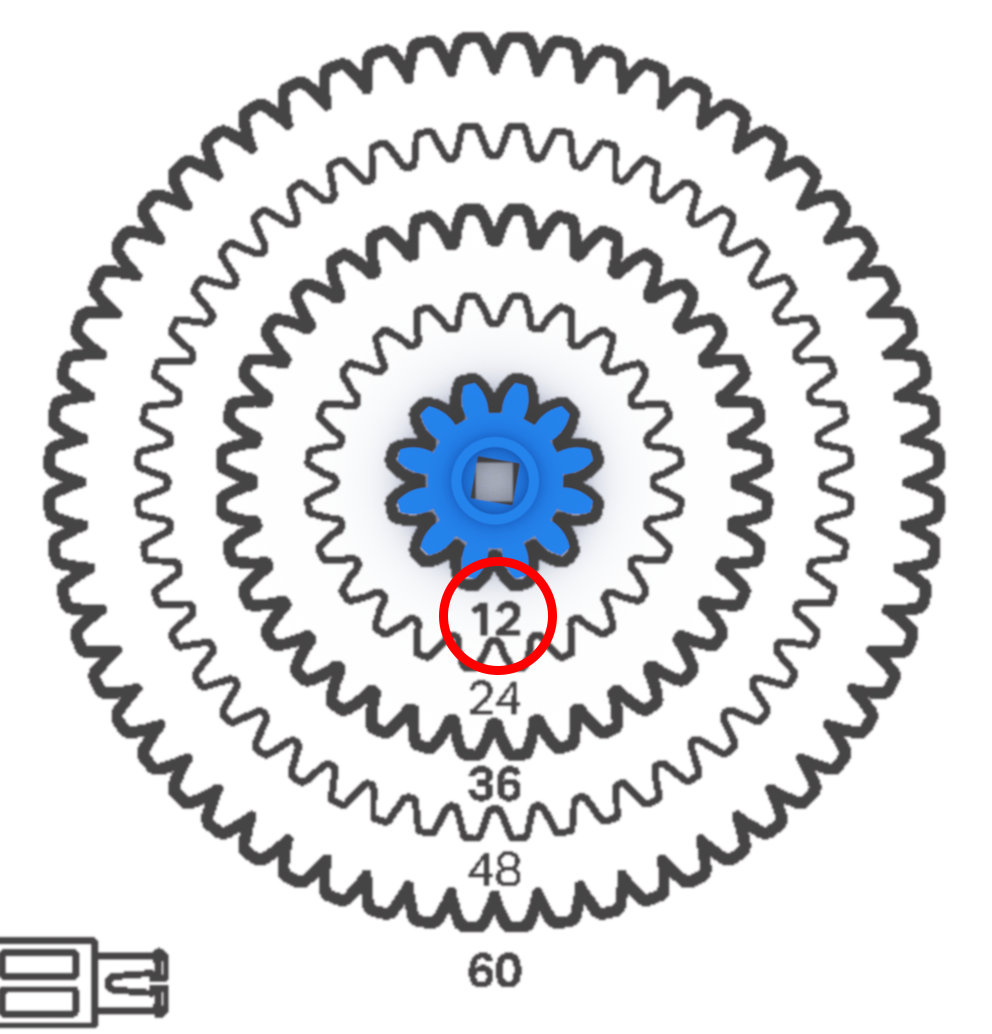

Zobratu mērīšana. Parādīts piemērs ir 12 zobu zobrats.

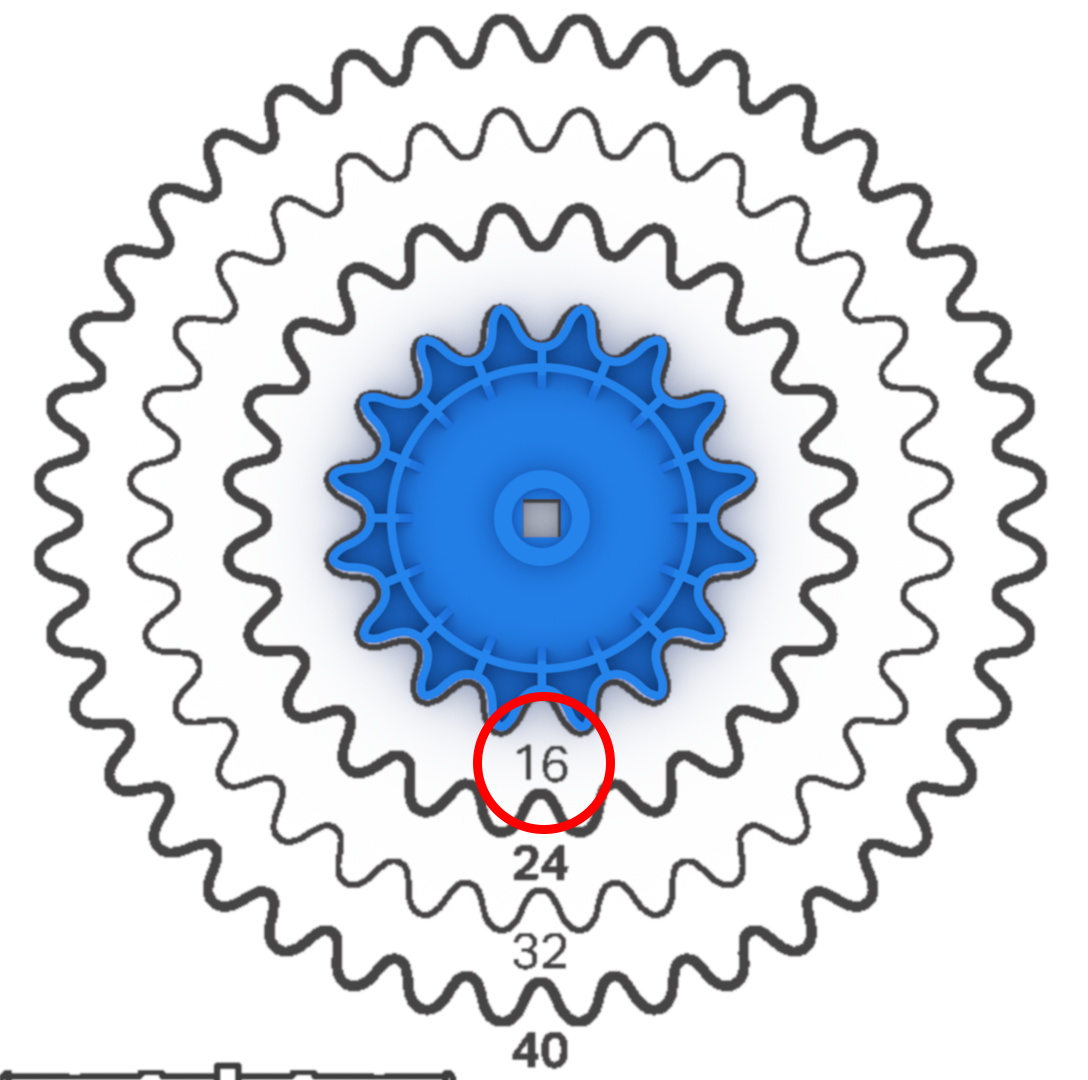

Mērīšanas zobrati. Parādīts piemērs ir 16 zobu ķēdes rats.
Mērīšanas tapas. Parādīts piemērs ir 1x1 tapa.
Izmēriet īpašās sijas. Parādīts piemērs ir 30° leņķa stars.
Lineāla izmantošana robota montāžas laikā
VEX Plastic Parts lineālu var izmantot arī kā mērinstrumentu detaļu un attālumu mērīšanai. Tas var būt ļoti noderīgi, izstrādājot un montējot pielāgotu robotu, kuram nav īpašu norādījumu par detaļu izvēli.
Padoms un triks: VEX plastmasas detaļu lineāla .pdf failu var izdrukāt uz caurspīdīgas plastmasas plēves. Tas ļaus lineālu uzlikt uz robota, un mērījumus var veikt, mērot caur lineālu.
Šeit ir daži piemēri, kā izmantot lineālu, montējot pielāgotu robotu.

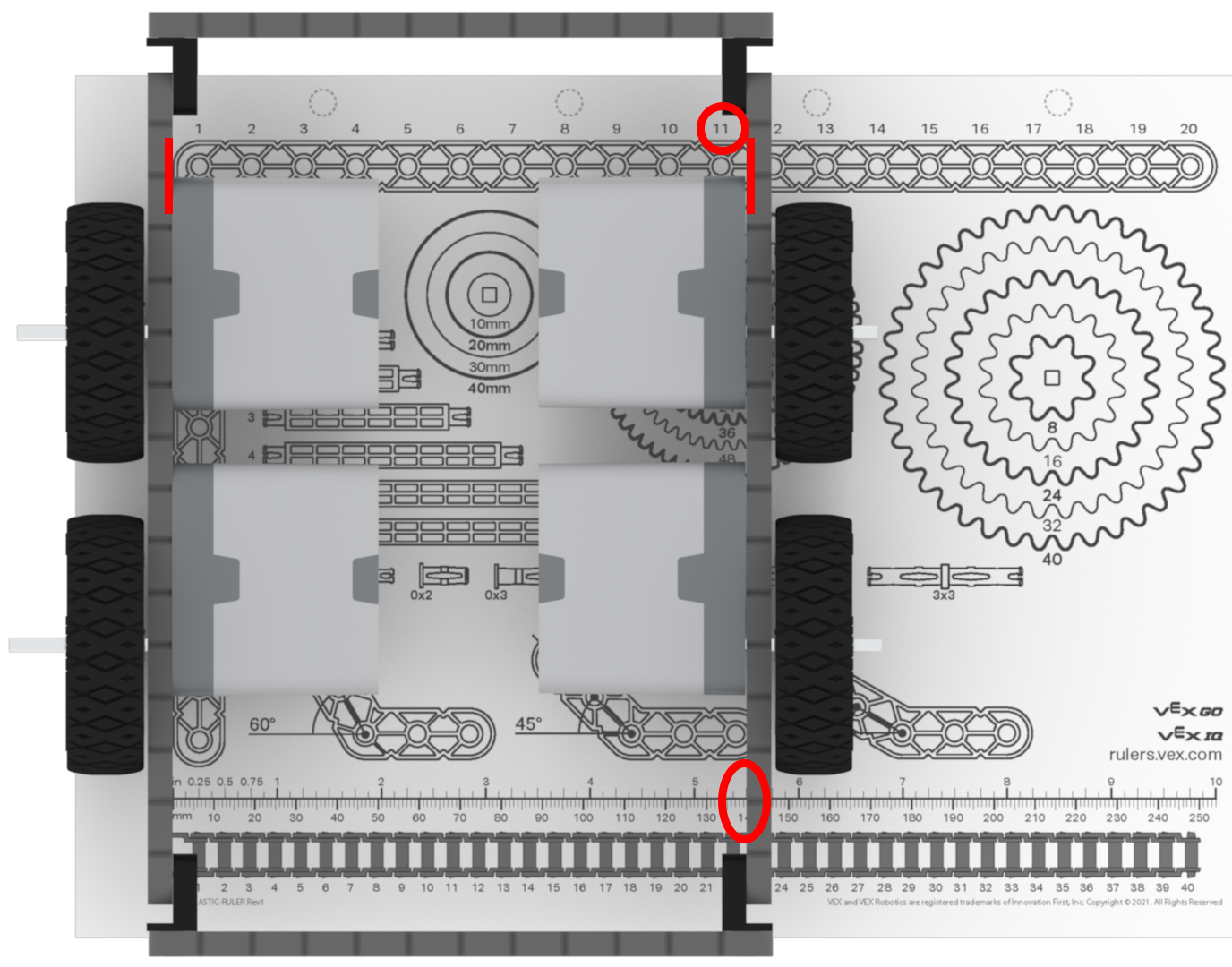

Attāluma mērīšana starp sijām uz robota šasijas. Šajā piemērā parādīts attālums starp sijām uz robota šasijas, kas ir 11 soli jeb 5,5 collas.

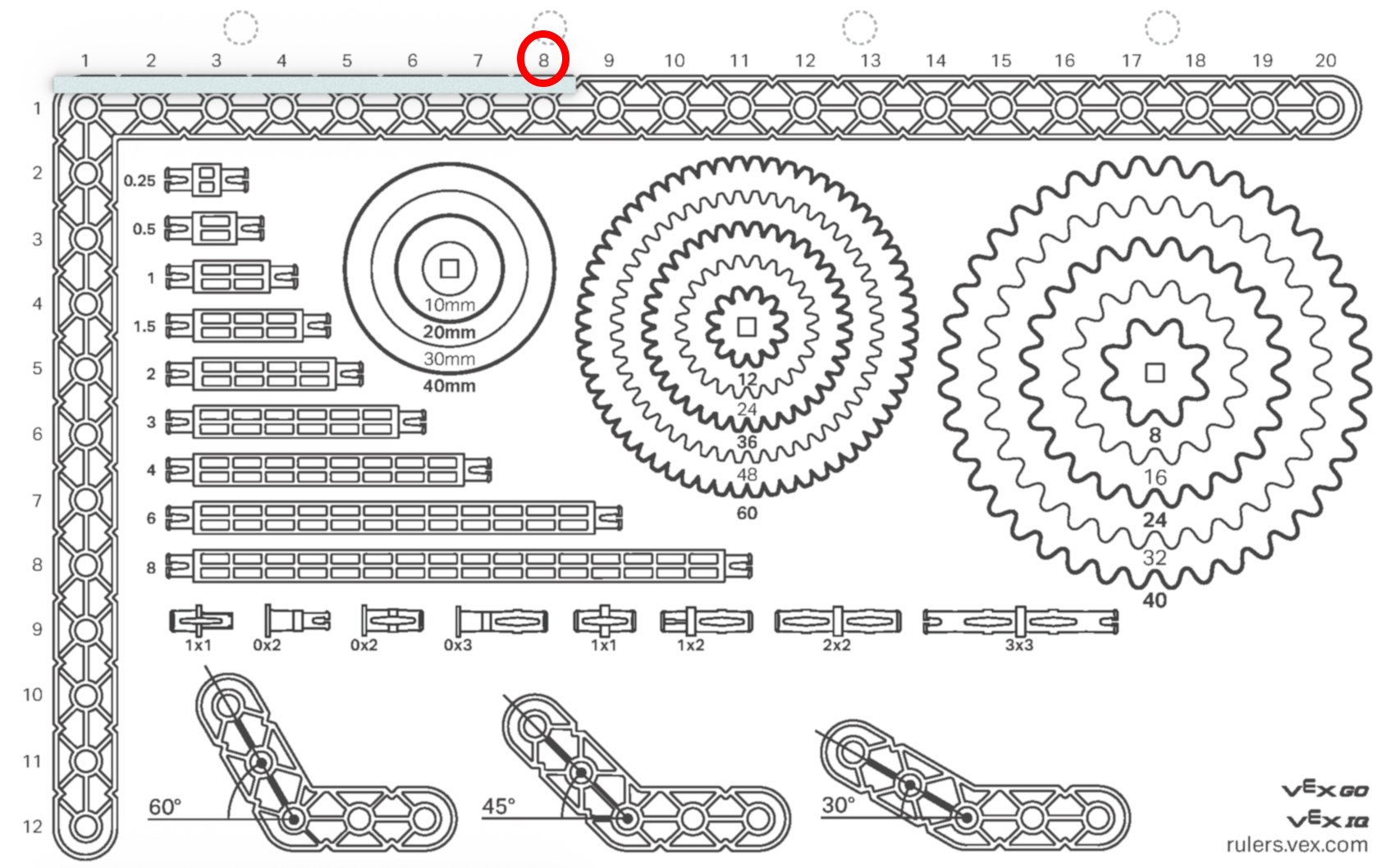

Soļa izmantošana vārpstas garuma mērīšanai. Šis piemērs parāda 8 soļu vārpstu.

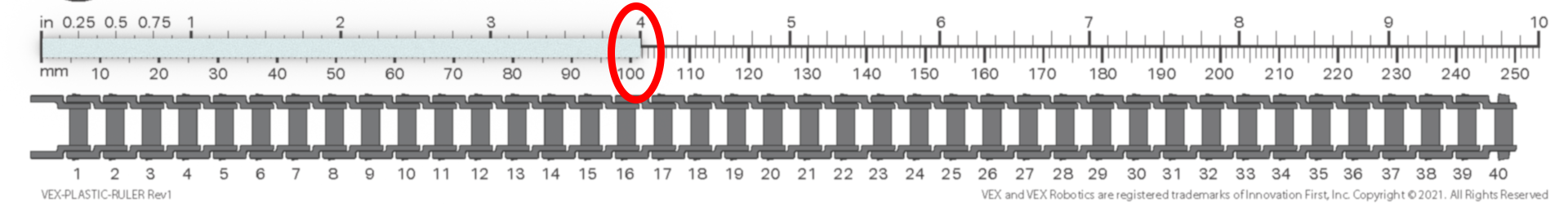

Izmantojot collas/milimetrus, lai izmērītu vārpstas garumu. Šajā piemērā parādīta 4 collu vārpsta (4 collas/102 milimetri).

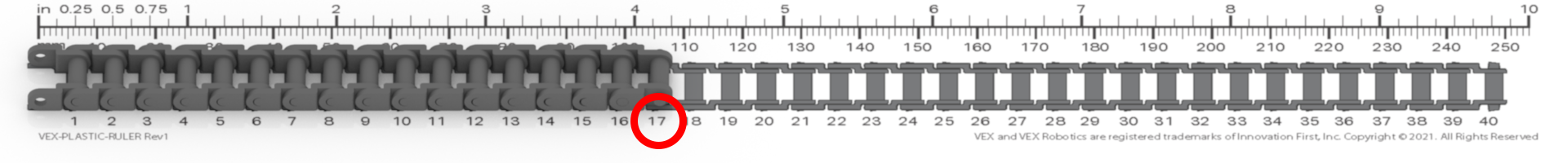

Ķēdes posmu skaita mērīšana ķēdes / ķēdes rata sistēmā.
