Projekta īstenošana VEXcode 123 – VEX bibliotēka

Funkcija Project Stepping piedāvā lietotājam iespēju redzēt projekta izpildi pēc bloka. Šīs vizuālās norādes var izmantot, lai palīdzētu skolēniem novērst problēmas vai labāk izprast projekta gaitu. Kad projekts tiek sākts, 123 Robot izpildīs projektu, kā norādīts, taču tas var nebūt tā, kā lietotājs to bija iecerējis. Iespēja redzēt blokus, kas tiek izpildīti pa vienam, sniedz lietotājam labāku priekšstatu par to, kuri bloki var izraisīt kļūdu, tāpēc atkļūdošana var kļūt par mērķtiecīgāku un efektīvāku procesu.

Kā izmantot Project Stepping funkciju

VEXcode 123 rīkjosla ar ikonu Step, kas iezīmēta starp ikonām Sākt un Beigt.

Lai izmantotu Project Stepping funkciju VEXcode 123, robotam 123 jābūt savienotam ar planšetdatoru vai datoru. Lai iegūtu informāciju par 123 robota pievienošanu, rakstu savai ierīcei VEX bibliotēkassadaļā Instalēšana un pievienošana.

Atlasiet pogu Step, kas atrodas VEXcode 123 rīkjoslas augšējā labajā stūrī.

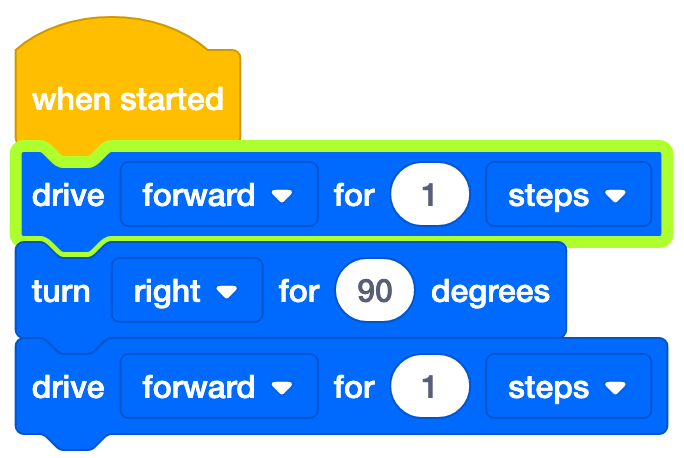

VEXcode 123 Blocks projekts ar piedziņu blokam, pagriezienu blokam un vēl vienu disku blokam. Pirmais Drive for bloks ir iezīmēts zaļā krāsā, lai parādītu, ka programma ir vienreiz pagājusi un šis bloks tagad darbojas.

Kad tas ir atlasīts, ap {When started} bloku parādīsies zaļš izgaismojums, kas mirgos, lai norādītu, kur programma sākas, un pēc tam nekavējoties pārvietojas, lai iezīmētu pirmo bloku kaudzē. Izcēlums paliks pirmajā blokā pēc {When started} , līdz atkal tiks atlasīta poga Step.

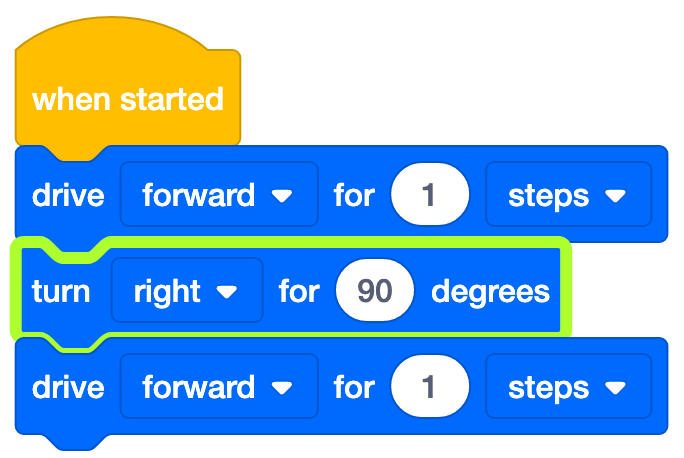

VEXcode 123 Blocks projekts ar piedziņu blokam, pagriezienu blokam un vēl vienu disku blokam. Bloka pagrieziens ir iezīmēts zaļā krāsā, lai parādītu, ka programma ir veikusi divas darbības un šis bloks tagad darbojas.

Vēlreiz atlasiet pogu Step, lai sāktu iezīmēto bloku. Izcelšana mirgos, kad bloks tiks izpildīts. Kad bloks ir pabeigts, nākamais bloks tiks izcelts, norādot, ka tas ir gatavs palaist nākamo komandu, kad vēlreiz tiek atlasīta poga Step.

Turpiniet izmantot pogu Step, lai izpildītu projektu pa vienam blokam. Veicot projektu, atlasot pogu Sākt, pārējā projekta daļa tiks izpildīta pilnā ātrumā. Tas var būt noderīgi, ja vēlaties veikt dažus pirmos projekta blokus, bet pēc tam veikt pārējo projekta daļu, kā tas ir rakstīts.

Atkļūdošana, izmantojot Project Stepping funkciju

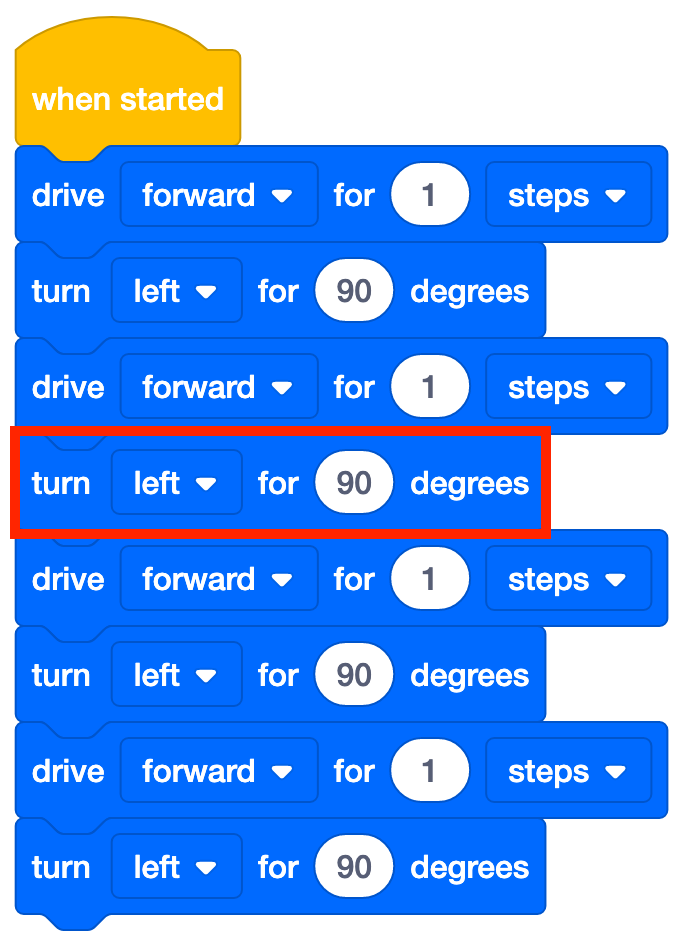

VEXcode 123 Blocks projekts ar 4 pāriem Drive for and Turn blokiem, kas ir paredzēti, lai vadītu robotu kvadrātā. Nepareizs bloks ir izcelts, lai norādītu, ka kodā ir kļūda.

Funkcija Project Stepping palēnina projekta gaitu un nodrošina tiešu vizuālu atgriezenisko saiti par to, ko 123 robots dara katrā projekta blokā. Tas ļauj lietotājam iet cauri projektam pa vienam blokam, lai novērotu uzvedību un labotu kļūdas.

Šajā piemērā 123 Robots ir paredzēts, lai brauktu pa kvadrātu (brauciet uz priekšu par 1 soli un pagriezieties pa labi par 90 grādiem, 4 reizes, lai izveidotu kvadrātu). Tomēr projektā ir nepareizs pagrieziens.

VEXcode 123 Blocks projekts ar 4 pāriem Drive for and Turn blokiem, kas ir paredzēti, lai vadītu robotu kvadrātā. Nepareizs bloks ir iezīmēts zaļā krāsā, lai norādītu, ka programma pašlaik veic kļūdu. Diagramma labajā pusē parāda, ka robots savā maršrutā veic nepareizu pagriezienu.

Izmantojiet Project Stepping funkciju, lai sāktu un izpildītu projektu soli pa solim, līdz tiek novērota kļūda.

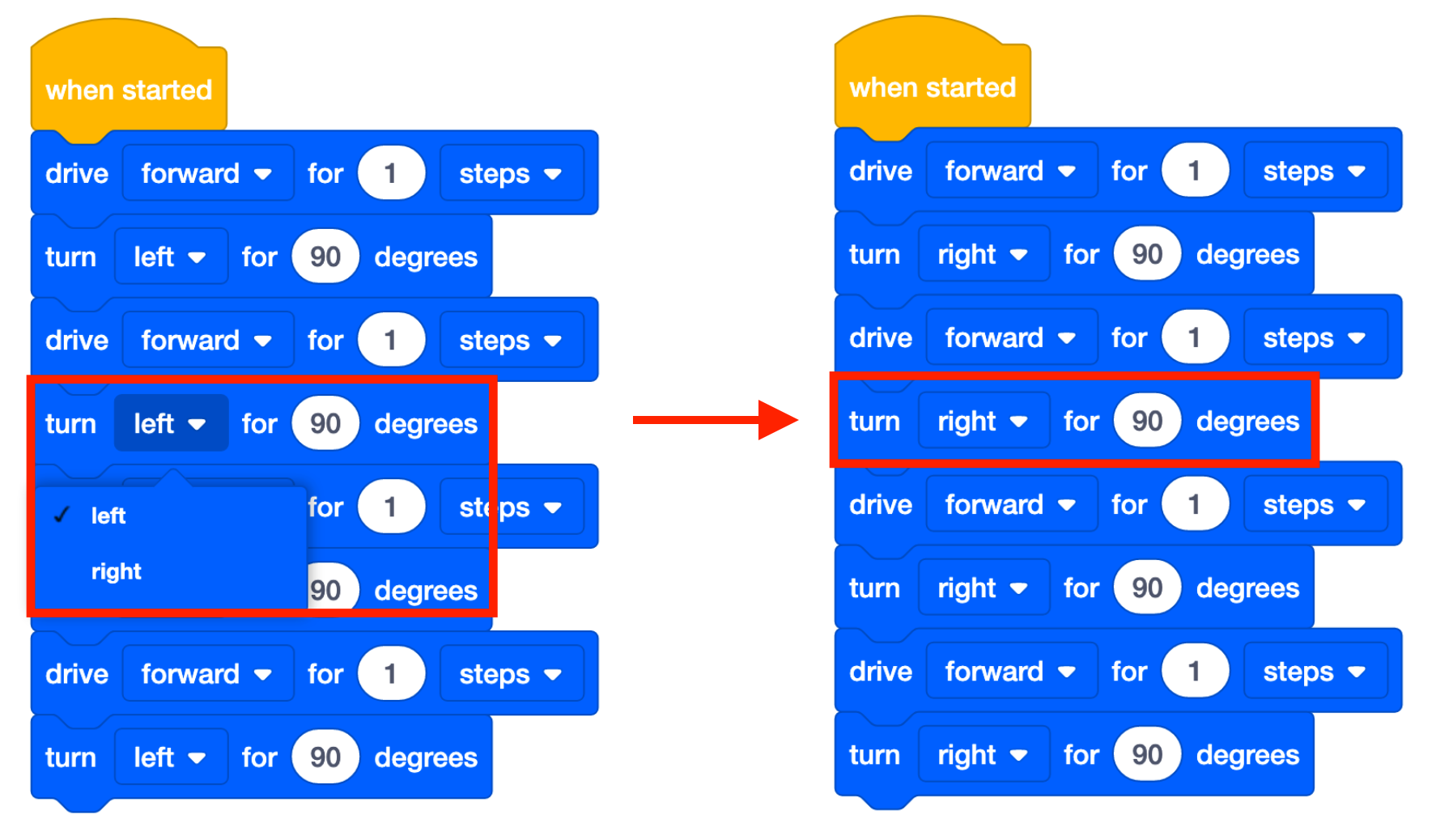

VEXcode 123 Blocks projekts, kas parāda divas diska versijas kvadrātveida programmā. Kreisajā pusē redzamā versija parāda Pagriezienu blokam, kas iestatīts, lai pagrieztos pa kreisi, kad tam vajadzētu pagriezties pa labi, un šī kļūda ir labota labajā versijā.

Izlabojiet kļūdu.

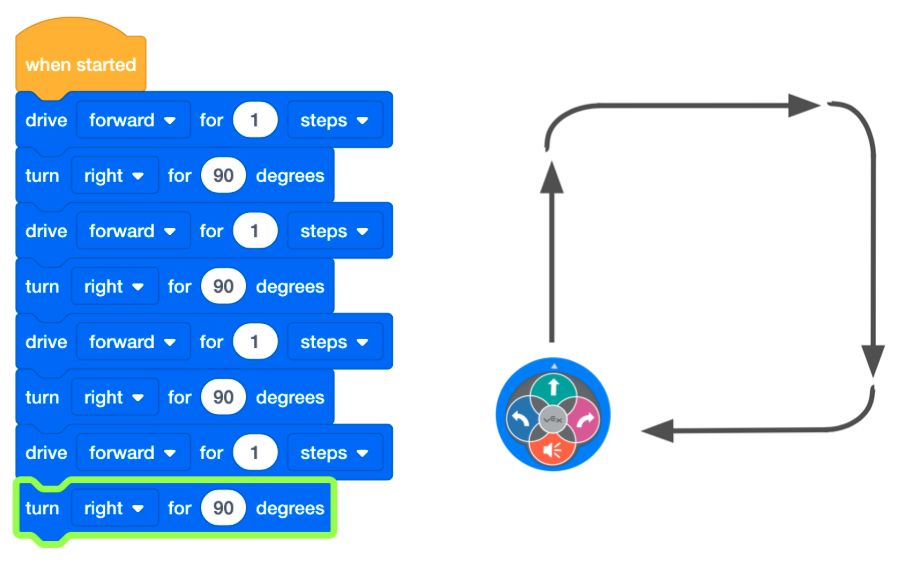

VEXcode 123 Blocks projekts ar 4 pāriem Drive for and Turn blokiem, kas iedzīs robotu kvadrātā. Nepareizais pagrieziena bloks ir salabots, un diagramma labajā pusē parāda robotu, kas brauc ar pareizo maršrutu.

Pēc tam atlasiet pogu Apturēt un izmantojiet pogu Step, lai sāktu projektu vēlreiz no sākuma, izmantojot Project Stepping funkciju, lai novērotu 123 robota uzvedību katrā projekta blokā. Atkārtojiet šo procesu, līdz projekts darbojas, kā paredzēts.
