V5 Workcell komplekta krātuve — 1. tvertne: STEM Labs aparatūra

Šajā rakstā tiks apskatītas V5 Workcell komplekta daļas, kas tiks sakārtotas 1. krātuves tvertnē.

Uzglabāšanas tvertnes 1 organizēšanai ir divi komponenti:

V5 Workcell krātuves izkārtojuma diagramma, kas ilustrē krātuves komponentu izkārtojumu un organizāciju efektīvai lietošanai karjeras un tehniskās izglītības (CTE) iestatījumos.

Paplāte

Karjeras un tehniskās izglītības V5 Workcell krātuves iestatīšanas diagramma, kas ilustrē krātuves komponentu izvietojumu un organizāciju darba šūnas vidē.

Bāze

Šajā rakstā katrs elements ir sakārtots 1. lodziņā un sniegta šāda informācija tabulas veidā no kreisās puses uz labo:

  • daļa: Šis ir daļas nosaukums. Hipersaites ir pieejamas rezerves daļām, kuras var iegādāties atsevišķi vietnē vexrobotics.com.
  • Foto: Šis ir daļas attēls. Izmantojiet to uzziņai, izņemot komplektu un veidojot V5 Workcell.
  • Daļas numurs: Ja daļa ir lielākā komplektā, somā vai kastē, tiek norādīts komplekta, somas vai kastes daļas numurs un atsevišķas daļas numurs. Šie detaļu numuri var būt noderīgi, izņemot komplektu no kastes un veidojot V5 Workcell.
  • Daudzums: Tas ir katras piegādātās daļas daudzums. Izmantojiet to, lai izņemšanas laikā nodrošinātu, ka katrā tvertnes vai paplātes vietā ir pareizs detaļu skaits.
  • Soma Piezīmes: Šajā slejā ir sniegta informācija par to, kā tiks saņemta daļa vai daļas šajā komplektā, somā vai kastē. Ja daļas ir lielākā komplektā, somā vai kastē, uzziņai tiek sniegts etiķetes attēls. Izmantojiet tos uzziņai, izņemot komplektu no kastes.
  • Atrašanās vieta: Šis ir tvertnes vai paplātes attēls ar izceltu vietu, kur daļa jānovieto šajā tvertnē vai paplātē. Šī informācija var būt noderīga arī, veidojot V5 Workcell, ja ir nepieciešams atgādinājums par detaļas atrašanās vietu.
    • Noderīgi padomi: Tie ir sniegti kolonnā Atrašanās vieta. Šie padomi sniedz papildu kontekstu vai informāciju par iepakojumu, detaļu numuru identificēšanu vai padomus papildu organizēšanai.

Uzglabāšanas tvertne 1: paplāte

daļa Fotoattēls Daļas numurs Daudzums Soma Piezīmes Atrašanās vieta

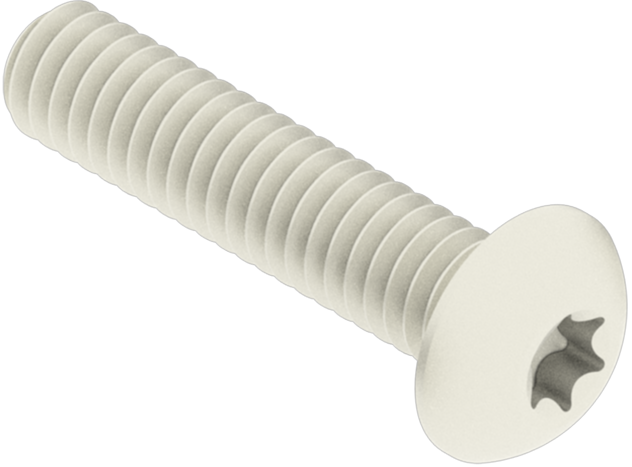

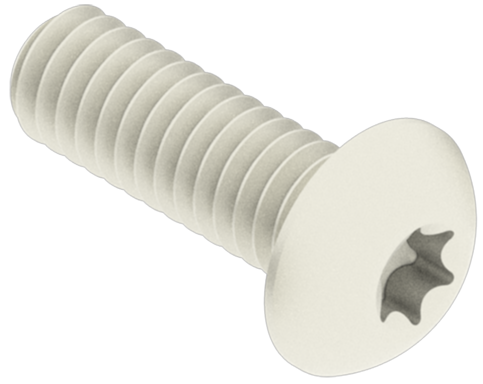

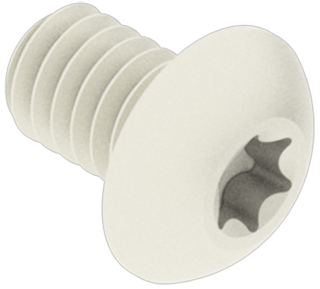

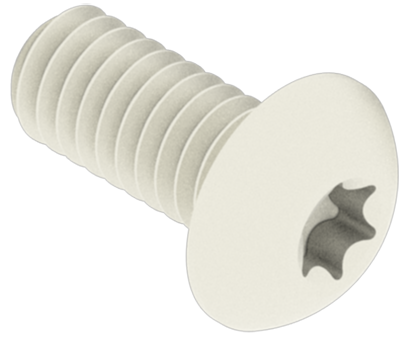

#8-32 x 1/4" Star Drive Skrūve Diagramma, kas ilustrē V5 Workcell Storage sistēmu CTE (karjeras un tehniskajai izglītībai), demonstrē dažādus krātuves komponentus un to izvietojumu efektīvai organizācijai un pieejamībai darbvietā. 276-4990-001 300 Tiek piegādāts 3 maisiņos pa 100

CTE (karjeras un tehniskās izglītības) V5 Workcell krātuves iestatīšanas diagramma, kas ilustrē komponentu izvietojumu un organizāciju darba šūnā efektīvai lietošanai un pieejamībai.

Noderīgs padoms:

Izmantojiet VEX V5 metāla detaļu lineālu no rulers.vex.comlai viegli atšķirtu un identificētu dažādu izmēru skrūves.
#8-32 x 3/8" Star Drive Skrūve Diagramma, kas ilustrē V5 Workcell Storage sistēmu karjeras un tehniskajā izglītībā, parāda uzglabāšanas komponentu izvietojumu un organizāciju optimālai darbvietas efektivitātei. 276-4991-001 100 Tiek piegādāts 1 maisiņā pa 100

V5 Workcell krātuves izkārtojuma diagramma, kas ilustrē karjeras un tehniskās izglītības lietojumprogrammu krātuves komponentu izvietojumu un organizāciju.

Noderīgs padoms:

Izmantojiet VEX V5 metāla detaļu lineālu no rulers.vex.comlai viegli atšķirtu un identificētu dažādu izmēru skrūves.
#8-32 x 1/2" Star Drive Skrūve Diagramma V5 Workcell Storage for CTE (karjeras un tehniskā izglītība), kas ilustrē krātuves komponentu izvietojumu un organizāciju V5 robotikas darba šūnas iestatījumos. 276-4992-001 300 Tiek piegādāts 3 maisiņos pa 100

V5 Workcell krātuves izkārtojuma diagramma, kas ilustrē karjeras un tehniskās izglītības lietojumprogrammu krātuves komponentu izvietojumu un organizāciju.

Noderīgs padoms:

Izmantojiet VEX V5 metāla detaļu lineālu no rulers.vex.comlai viegli atšķirtu un identificētu dažādus skrūvju izmērus.

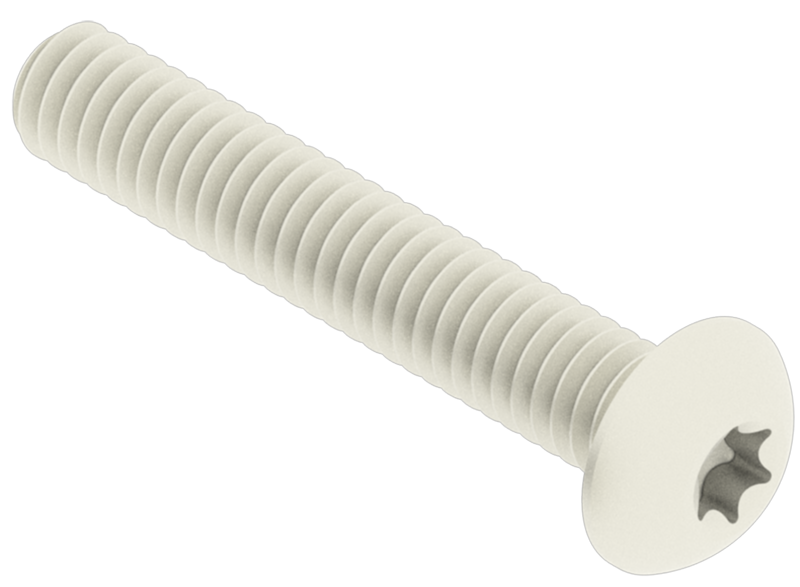

#8-32 x 3/4" Star Drive Skrūve V5 Workcell krātuves iestatījums, kas demonstrē sakārtotus uzglabāšanas risinājumus rīkiem un materiāliem, ko izmanto karjeras un tehniskajā izglītībā, uzsverot efektīvu telpas izmantošanu un pieejamību. 276-4994-001 100 Tiek piegādāts 1 maisiņā pa 100

V5 Workcell krātuves izkārtojuma diagramma, kas ilustrē karjeras un tehniskās izglītības lietojumprogrammu krātuves komponentu izvietojumu un organizāciju.

Noderīgs padoms:

Izmantojiet VEX V5 metāla detaļu lineālu no rulers.vex.comlai viegli atšķirtu un identificētu dažādu izmēru skrūves.
#8–32 x 1000 collu zvaigznītes piedziņas skrūve CTE V5 Workcell krātuves iestatīšanas diagramma, kas ilustrē krātuves komponentu organizāciju un izvietojumu, lai optimizētu darbplūsmu un pieejamību tehniskās izglītības vidē. 276-4996-001 100 Tiek piegādāts 1 maisiņā pa 100

V5 Workcell krātuves izkārtojuma diagramma, kas ilustrē karjeras un tehniskās izglītības lietojumprogrammu krātuves komponentu izvietojumu un organizāciju.

Noderīgs padoms:

Izmantojiet VEX V5 metāla detaļu lineālu no rulers.vex.comlai viegli atšķirtu un identificētu dažādu izmēru skrūves.

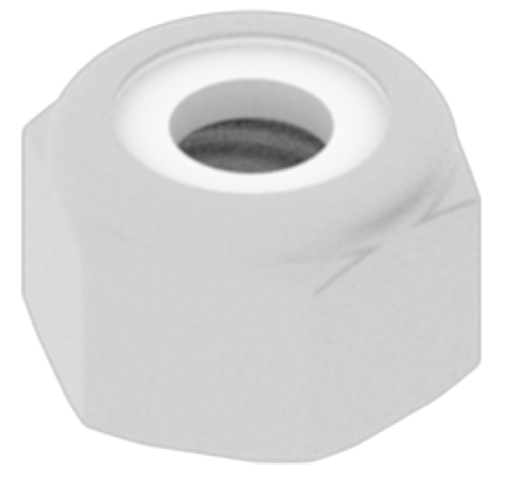

#8-32 Nylock Uzgrieznis Karjeras un tehniskās izglītības V5 Workcell uzglabāšanas sistēmas diagramma, kas ilustrē komponentu izvietojumu un organizāciju darba šūnā efektīvai uzglabāšanai un pieejamībai. 275-1027-001 400 Ir 4 maisiņos pa 100 V5 Workcell krātuves izkārtojuma diagramma, kas ilustrē karjeras un tehniskās izglītības lietojumprogrammu krātuves komponentu izvietojumu un organizāciju.

Noderīgs padoms: Izmetot gabalus paplātē, saglabājiet rāvējslēdzēju maisiņus. Tos vēlāk var izmantot, lai sakārtotu daļas, kas tiek piegādātas dažādās somās.
Plakanais gultnis V5 Workcell Storage sistēmas diagramma, kas ilustrē dažādus krātuves komponentus un to izvietojumu efektīvai organizācijai karjeras un tehniskās izglītības kontekstā. Šajā maisā ir 100 plakanie gultņi:
276-6820-806

5 Plakanie gultņi ir šajā maisā:
276-6009-808

Atsevišķas daļas numurs:
276-1209-001		 105 Tiek piegādāts 5 maisiņos pa 20.

Pēdējie 5 gabali ir šajā maisiņā: Caurspīdīgs plastmasas maisiņš, kurā ir pieci komponenti V5 Workcell Storage, ko izmanto karjeras un tehniskajā izglītībā, demonstrējot montāžai vai organizēšanai nepieciešamās pēdējās detaļas. 		V5 Workcell krātuves izkārtojuma diagramma, kas ilustrē karjeras un tehniskās izglītības lietojumprogrammu krātuves komponentu izvietojumu un organizāciju.

Noderīgs padoms: Izmetot gabalus paplātē, saglabājiet rāvējslēdzēju maisiņus. Tos vēlāk var izmantot, lai sakārtotu daļas, kas tiek piegādātas dažādās somās.

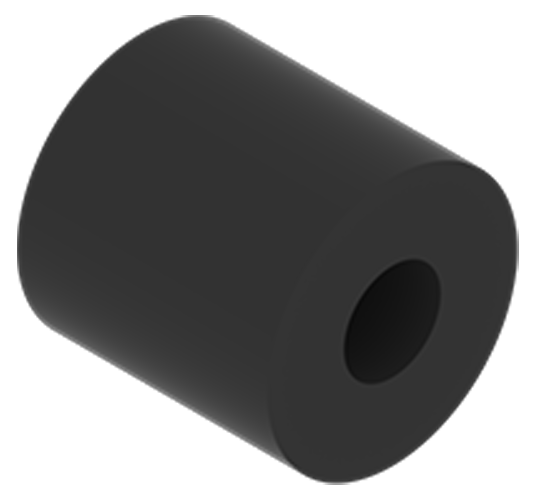

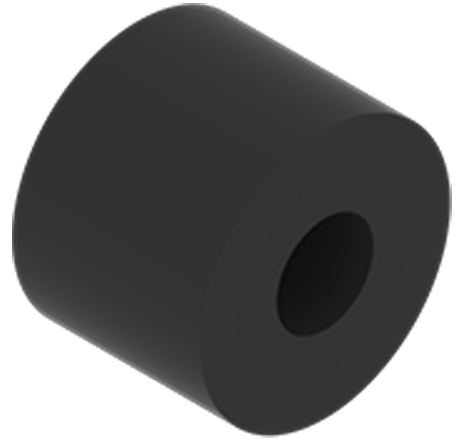

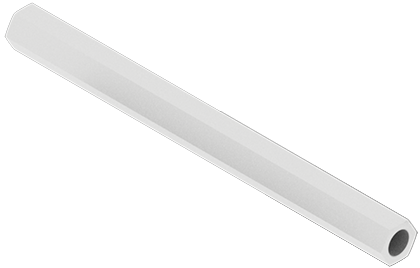

1/2" atstarpe V5 Workcell Storage sistēmas diagramma, kas ilustrē dažādus krātuves komponentus un to izvietojumu efektīvai organizācijai karjeras un tehniskās izglītības kontekstā. Šī daļa ir iekļauta standarta somā:
276-7472-802

Atsevišķas daļas numurs:
275-1014-001

 40 Šīs daļas ir iekļautas Standoff Bag

Attēlā redzamas dažādas daļas, kas iekļautas V5 Workcell Storage Standoff Bag, kas ir daļa no CTE (karjeras un tehniskās izglītības) resursiem.

CTE (karjeras un tehniskās izglītības) V5 Workcell krātuves iestatīšanas diagramma, kas ilustrē komponentu izvietojumu un organizāciju darba šūnā efektīvai lietošanai un pieejamībai.

Noderīgs padoms: Izmantojiet papildu somas ar rāvējslēdzēju, kas tiek izņemtas no iepakojuma, kā arī lenti un marķieri, lai atsevišķos maisos atdalītu atdalītos elementus pēc izmēra, lai tiem būtu viegli piekļūt būvniecības laikā. Katra maisa ārpusē norādiet atdalīšanas izmērus un atsevišķo daļas numuru.



Izmantojiet VEX V5 metāla detaļu lineālu no rulers.vex.comlai viegli atšķirtu un identificētu dažādus atšķirību izmērus.
3/4 collas Diagramma, kas ilustrē V5 Workcell krātuves risinājumus CTE (karjeras un tehniskajai izglītībai), demonstrējot dažādas krātuves konfigurācijas un komponentus, lai optimizētu darbvietas efektivitāti. Šī daļa ir iekļauta standarta somā:
276-7472-802

Atsevišķas daļas numurs:
275-1015-001		 4
1,00 collas V5 Workcell Storage sistēmas diagramma, kurā parādīti sakārtoti rīku un materiālu uzglabāšanas risinājumi karjeras un tehniskās izglītības (CTE) vidē, uzsverot efektīvu darbvietas pārvaldību. Šī daļa ir iekļauta standarta somā:
276-7472-802

Atsevišķas daļas numurs:
275-1016-001		 52
1,50 collas CTE (karjeras un tehniskās izglītības) V5 Workcell krātuves izkārtojuma diagramma, kas ilustrē krātuves komponentu izvietojumu un organizāciju robotikas darba šūnā. Šī daļa ir iekļauta standarta somā:
276-7472-802

Atsevišķas daļas numurs:
275-1017-001		 2
2,00 collas CTE V5 Workcell krātuves sistēmas diagramma, kas ilustrē dažādus krātuves komponentus un to izvietojumu efektīvai organizācijai un piekļuvei tehniskās izglītības vidē. Šī daļa ir iekļauta standarta somā:
276-7472-802

Atsevišķas daļas numurs:
275-1018-001		 34
3,00 collas CTE (karjeras un tehniskās izglītības) V5 Workcell krātuves iestatīšanas diagramma, kas ilustrē komponentu izvietojumu un organizāciju darba šūnā optimālai efektivitātei un pieejamībai. Šī daļa ir iekļauta standarta somā:
276-7472-802

Atsevišķas daļas numurs:
275-1020-001		 28

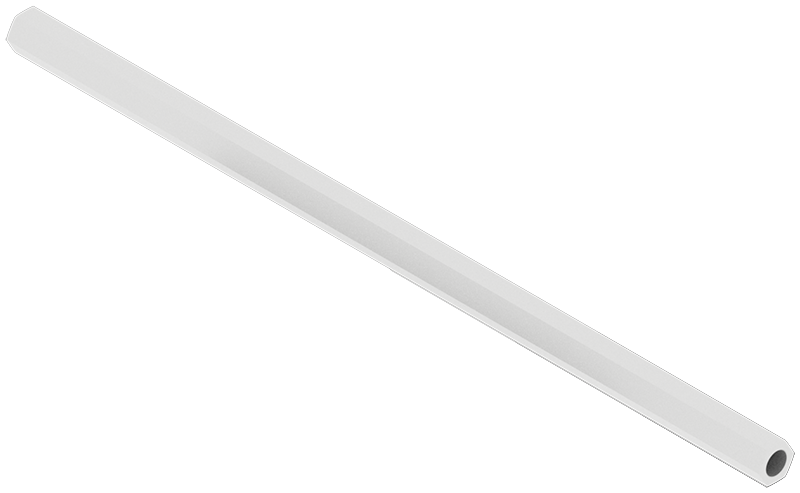

6,00 collas Diagramma, kas ilustrē V5 Workcell krātuves risinājumus karjerai un tehniskajai izglītībai, demonstrējot dažādas krātuves konfigurācijas un komponentus efektīvai darbvietas organizēšanai. Šī daļa ir iekļauta standarta somā:
276-7472-802

Atsevišķas daļas numurs:
275-1023-001		 4

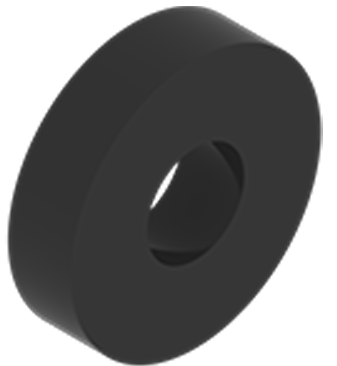

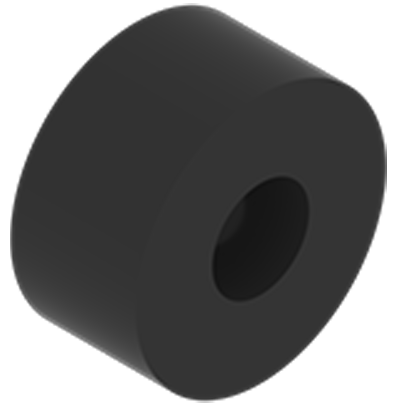

0,125 collu starplikas CTE (karjeras un tehniskās izglītības) V5 Workcell krātuves izkārtojuma diagramma, kas ilustrē komponentu izvietojumu un organizāciju darba šūnā. Šī daļa tiek piegādāta dažādās pakotnēs:
276-6340

Atsevišķas daļas numurs:
276-5912-001		 30 Nāk 3 dažādu iepakojumu iepakojumos

Attēlā redzamas trīs dažādas V5 Workcell Storage risinājumu pakotnes karjerai un tehniskajai izglītībai, kas ietver dažādas konfigurācijas un komponentus, kas paredzēti efektīvai organizācijai un pieejamībai.

V5 Workcell krātuves izkārtojuma diagramma, kas ilustrē karjeras un tehniskās izglītības lietojumprogrammu krātuves komponentu izvietojumu un organizāciju.

Noderīgs padoms: Izmantojiet papildu somas ar rāvējslēdzēju no izņemšanas kopā ar lenti un marķieri, lai atdalītu starplikas pēc izmēra atsevišķos maisos, lai tiem būtu viegli piekļūt būvniecības laikā. Katra maisa ārpusē norādiet starpliku izmēru un atsevišķu daļas numuru.



Izmantojiet VEX V5 metāla detaļu lineālu no rulers.vex.comlai viegli atšķirtu un identificētu dažādus starpliku izmērus.
0,25” starplikas CTE (karjeras un tehniskās izglītības) V5 Workcell krātuves iestatīšanas diagramma, kas ilustrē komponentu izvietojumu un organizāciju darbvietā. Šī daļa tiek piegādāta dažādā iepakojumā:
276-6340

Atsevišķas daļas numurs:
276-5913-001		 30
0,375 collu starplikas Diagramma, kas ilustrē V5 Workcell krātuves iestatījumu CTE (karjeras un tehniskās izglītības), demonstrējot komponentu izvietojumu un organizāciju darba šūnā. Šī daļa tiek piegādāta dažādā iepakojumā:
276-6340

Atsevišķas daļas numurs:
276-5914-001		 30
0,50 collu starplikas Diagramma, kas ilustrē V5 Workcell Storage sistēmu CTE, demonstrējot organizētus krātuves risinājumus un komponentus efektīvai darbvietas pārvaldībai. Šī daļa tiek piegādāta dažādā iepakojumā:
276-6340

Atsevišķas daļas numurs:
276-5915-001		 30

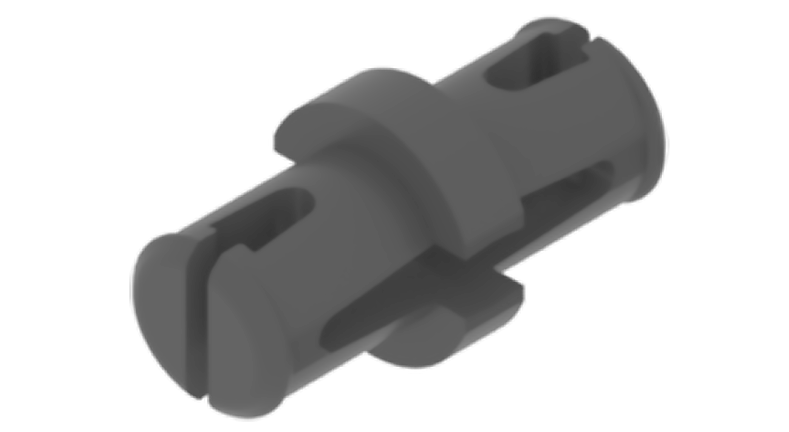

1x1 savienotāja tapa Ilustrācija ar V5 Workcell krātuves iestatījumu karjerai un tehniskajai izglītībai, kurā parādīti organizēti krātuves risinājumi un aprīkojuma izvietojums efektīvai darbvietas pārvaldībai. Šī daļa tiek piegādāta iepakojumā:
276-7472-801

Atsevišķas daļas numurs:
228-3616-060		 4 Nāk 1 iepakojumā

V5 Workcell krātuves vienības attēls, kurā parādīta viena uzglabāšanas komponentu pakotne, kas paredzēta karjeras un tehniskās izglītības (CTE) lietojumprogrammām, uzsverot darba telpas pārvaldības organizāciju un efektivitāti. 		V5 Workcell krātuves izkārtojuma diagramma, kas ilustrē karjeras un tehniskās izglītības lietojumprogrammu krātuves komponentu izvietojumu un organizāciju.

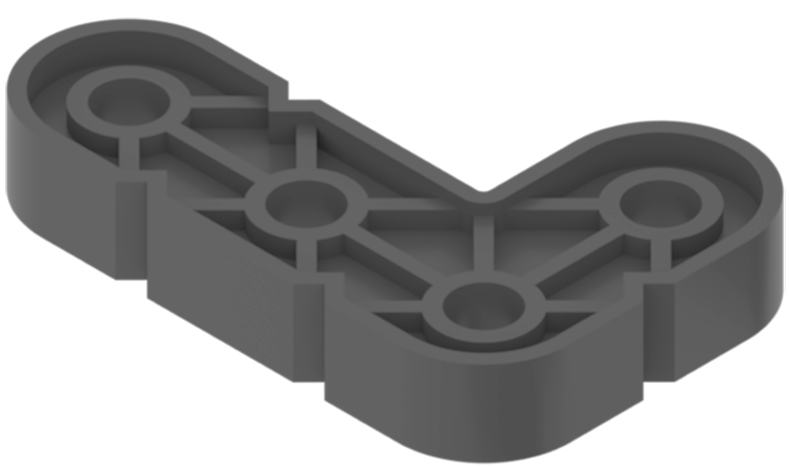

2x3 taisnleņķa stars V5 Workcell Storage sistēmas diagramma karjerai un tehniskajai izglītībai, kas ilustrē krātuves komponentu izkārtojumu un organizāciju workcell vidē. Šī daļa tiek piegādāta iepakojumā:
276-7472-801

Atsevišķas daļas numurs:
228-3616-145		 2

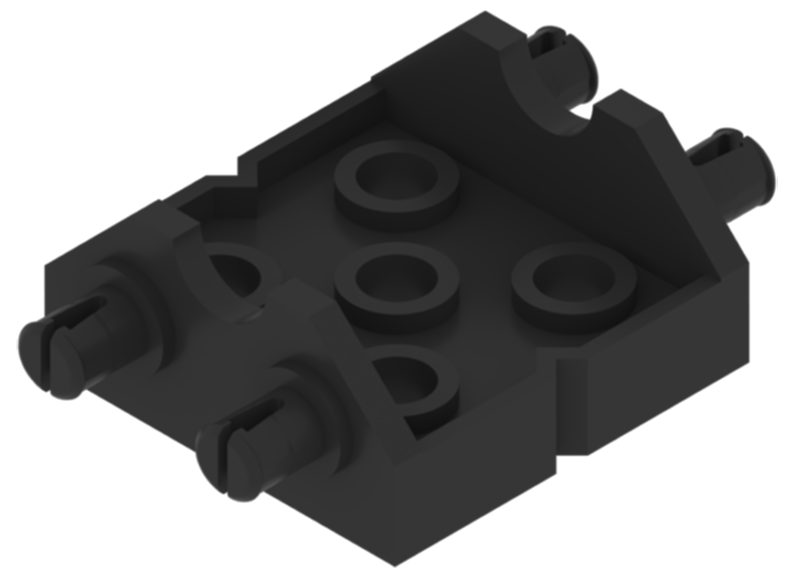

Dubults 2x plats, 2x2 stūra savienotājs V5 Workcell Storage sistēmas diagramma, kurā parādīti sakārtoti instrumentu un materiālu uzglabāšanas risinājumi karjeras un tehniskās izglītības vidē, ar marķētām sadaļām ērtai identificēšanai un piekļuvei. Šī daļa tiek piegādāta iepakojumā:
276-7472-801

Atsevišķas daļas numurs:
228-3201-220		 1
Lineārs slaids Diagramma, kas ilustrē V5 Workcell Storage sistēmu karjeras un tehniskajai izglītībai, parāda krātuves komponentu izvietojumu un organizāciju darba šūnā. Šī daļa tiek piegādāta iepakojumā:
276-7472-801

Atsevišķas daļas numurs:
228-3616-217		 1

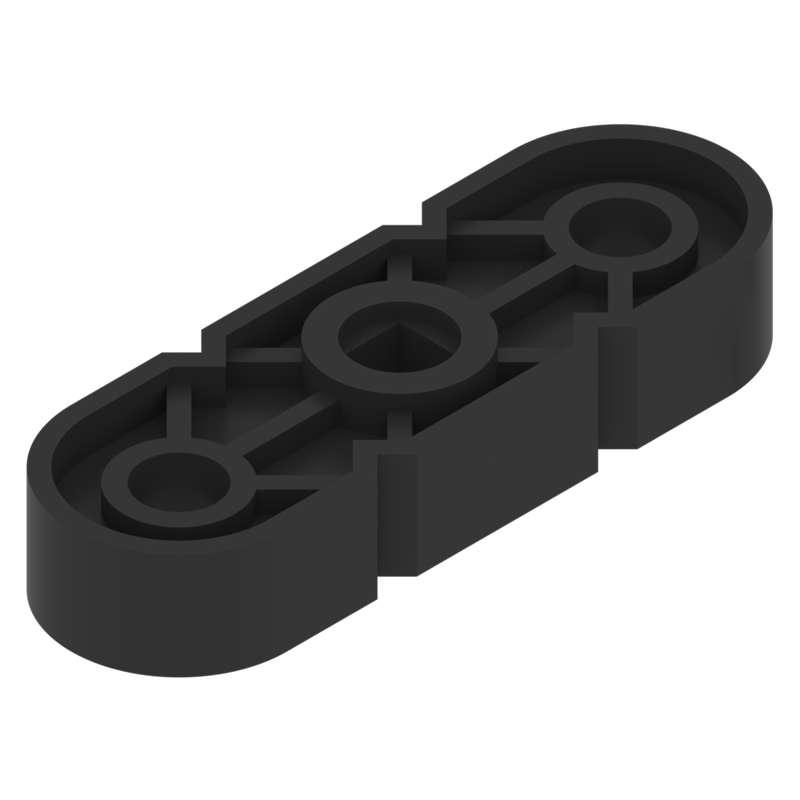

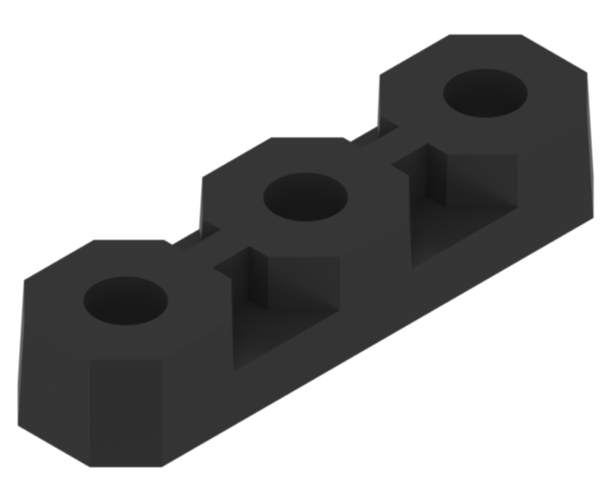

1x3 centra bloķēšanas sija V5 Workcell Storage sistēmas diagramma, kas ilustrē rīku un materiālu organizāciju un izkārtojumu efektīvai lietošanai karjeras un tehniskās izglītības iestatījumos. Šī daļa tiek piegādāta iepakojumā:
276-7472-801

Atsevišķas daļas numurs:
228-3201-1141		 2

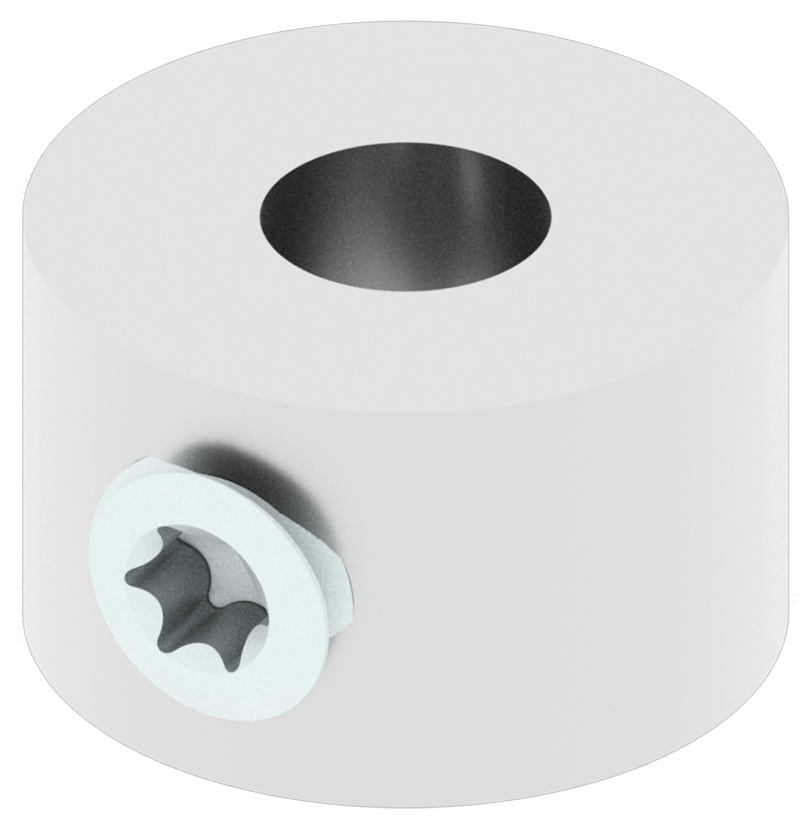

Star piedziņas vārpstas apkakle Diagramma, kas ilustrē V5 Workcell krātuves iestatījumu CTE (karjeras un tehniskās izglītības), demonstrējot komponentu izkārtojumu un uzglabāšanas risinājumus efektīvai darbvietas organizēšanai. Šī daļa tiek piegādāta somā:
276-6650-806

Atsevišķas daļas numurs:
276-6103-000		 96 Tiek piegādāts 1 maisiņā pa 96 V5 Workcell krātuves izkārtojuma diagramma, kas ilustrē karjeras un tehniskās izglītības lietojumprogrammu krātuves komponentu izvietojumu un organizāciju.

Noderīgs padoms: Izmetot gabalus paplātē, saglabājiet rāvējslēdzēju maisiņus. Tos vēlāk var izmantot, lai sakārtotu daļas, kas tiek piegādātas dažādās somās.

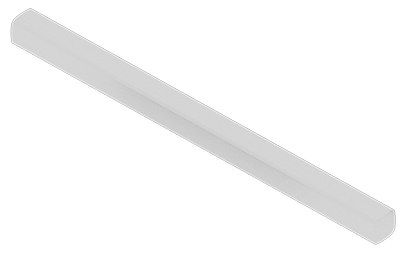

1” vai 2x piedziņas vārpsta Diagramma, kas ilustrē V5 Workcell krātuves iestatīšanu CTE (karjeras un tehniskās izglītības), kurā ir marķēti uzglabāšanas nodalījumi un aprīkojuma izvietojums efektīvai darbvietas organizēšanai. Šī daļa tiek piegādāta dažādās pakotnēs:
228-6871-800

Atsevišķas daļas numurs:
288-2500-117		 20 Nāk 5 dažādu iepakojumu iepakojumos

Attēlā parādītas piecas dažādas V5 Workcell Storage risinājumu pakotnes karjerai un tehniskajai izglītībai, izceļot dažādas rīku un materiālu kārtošanai pieejamās uzglabāšanas iespējas un konfigurācijas.

Diagramma, kas ilustrē V5 Workcell krātuves risinājumus CTE, kas ietver sakārtotas uzglabāšanas iespējas un izkārtojuma dizainu, lai uzlabotu efektivitāti karjeras un tehniskās izglītības vidēs.

Noderīgs padoms: Izmantojiet papildu somas ar rāvējslēdzēju no izņemšanas kopā ar lenti un marķieri, lai atdalītu starplikas pēc izmēra atsevišķos maisos, lai tiem būtu viegli piekļūt būvniecības laikā. Katra maisa ārpusē norādiet starpliku izmēru un atsevišķu daļas numuru.



Izmantojiet VEX V5 metāla detaļu lineālu no rulers.vex.com lai viegli atšķirtu un identificētu dažādus vārpstu izmērus.

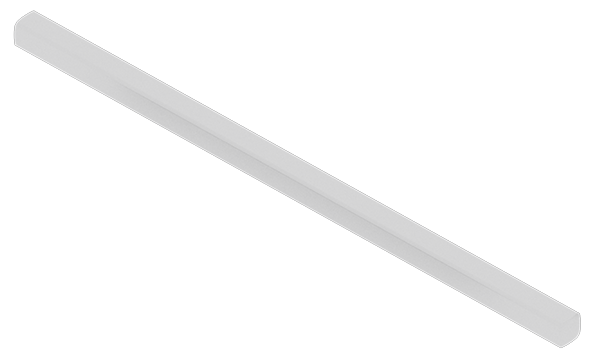

2” vai piedziņas vārpsta Diagramma, kas ilustrē V5 Workcell krātuves iestatīšanu CTE (karjeras un tehniskajai izglītībai), demonstrējot krātuves komponentu izvietojumu un organizāciju darba šūnas vidē. Šī daļa tiek piegādāta dažādās pakotnēs:
228-6871-800

Atsevišķas daļas numurs:
288-2500-120		 30
3” vai piedziņas vārpsta CTE V5 Workcell krātuves iestatīšanas diagramma, kas ilustrē komponentu izkārtojumu un organizāciju efektīvai darbvietas pārvaldībai. Šī daļa tiek piegādāta dažādā iepakojumā:
228-6871-800

Atsevišķas daļas numurs:
288-2500-122		 20
4” vai piedziņas vārpsta CTE V5 Workcell krātuves iestatīšanas diagramma, kas ilustrē komponentu un krātuves risinājumu izvietojumu V5 robotikas sistēmā, kas izstrādāta, lai uzlabotu izglītības vides organizāciju un efektivitāti. Šī daļa tiek piegādāta dažādās pakotnēs:
228-6871-800

Atsevišķas daļas numurs:
288-2500-124		 10

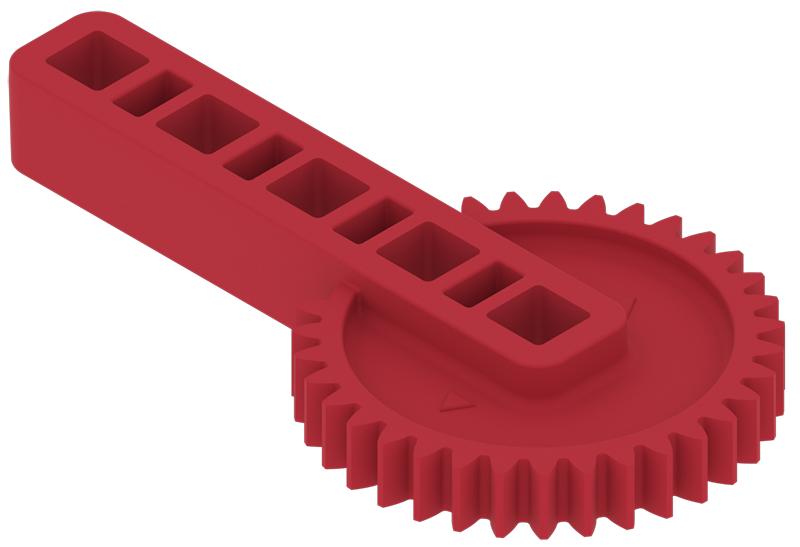

Claw Gear Crank V5 Workcell krātuves iestatīšanas diagramma, kas ilustrē karjeras un tehniskās izglītības rīku un materiālu izkārtojumu un organizāciju, izceļot efektīvus krātuves risinājumus darbvietas optimizēšanai. Šī daļa tiek piegādāta iepakojumā:
276-7472-801

Atsevišķas daļas numurs:
276-6010-003		 3 Nāk 1 šķirnes iepakojumā

Daudzveidīga V5 Workcell Storage komponentu pakotne, kas paredzēta CTE, ar dažādiem glīti sakārtotiem uzglabāšanas risinājumiem, demonstrējot organizāciju un pieejamību izglītības nolūkos. 		V5 Workcell krātuves iestatīšanas ilustrācija, kurā parādīti sakārtoti rīku un materiālu uzglabāšanas risinājumi karjeras un tehniskās izglītības vidē.

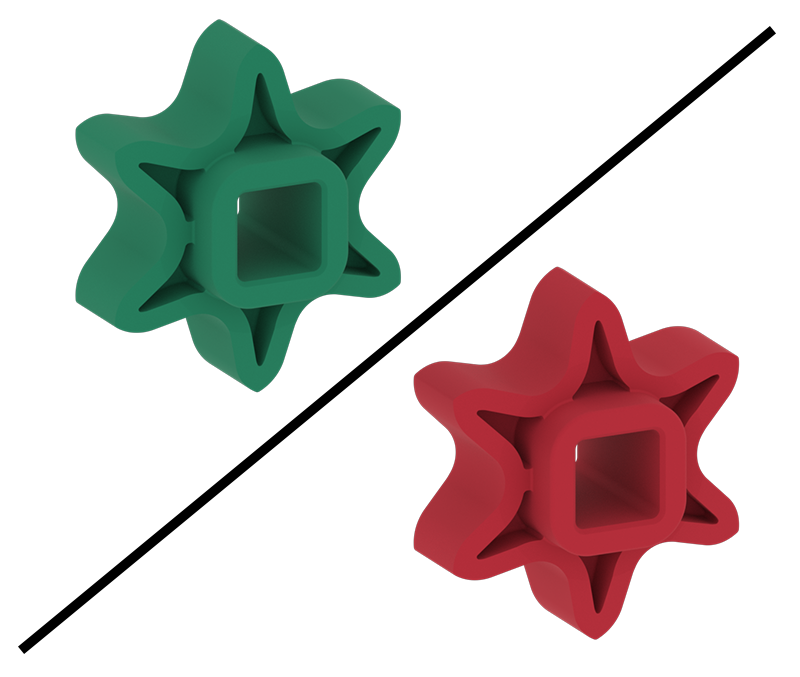

6T augstas stiprības ķēdes rats

Piezīme: Šī daļa pašlaik tiek mainīta no zaļas uz sarkanu.		 V5 Workcell Storage sistēmas shēma CTE (karjeras un tehniskā izglītība), kas ilustrē krātuves komponentu izkārtojumu un organizāciju darba šūnas vidē. Šī daļa tiek piegādāta iepakojumā:
276-3876

Atsevišķas daļas numurs:
276-2252-003		 8 Nāk 1 iepakojumā

V5 Workcell Storage vienības attēls, kurā parādīta viena komponentu pakotne, kas paredzēta karjeras un tehniskās izglītības (CTE) lietojumprogrammām, izceļot organizāciju un pieejamību izglītības vajadzībām. 		V5 Workcell krātuves iestatīšanas ilustrācija, kurā parādīti sakārtoti rīku un materiālu uzglabāšanas risinājumi karjeras un tehniskās izglītības vidē.

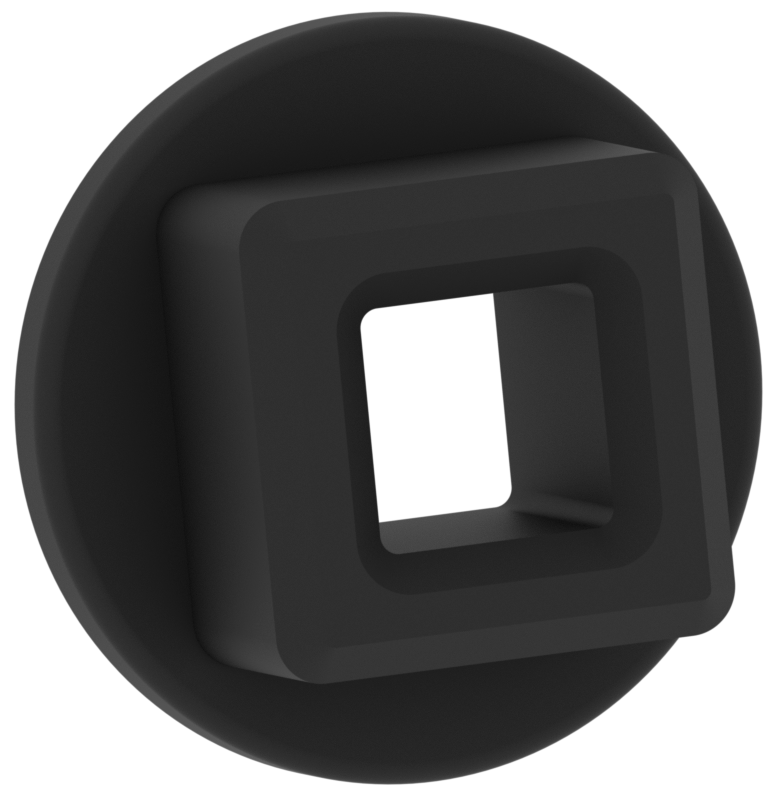

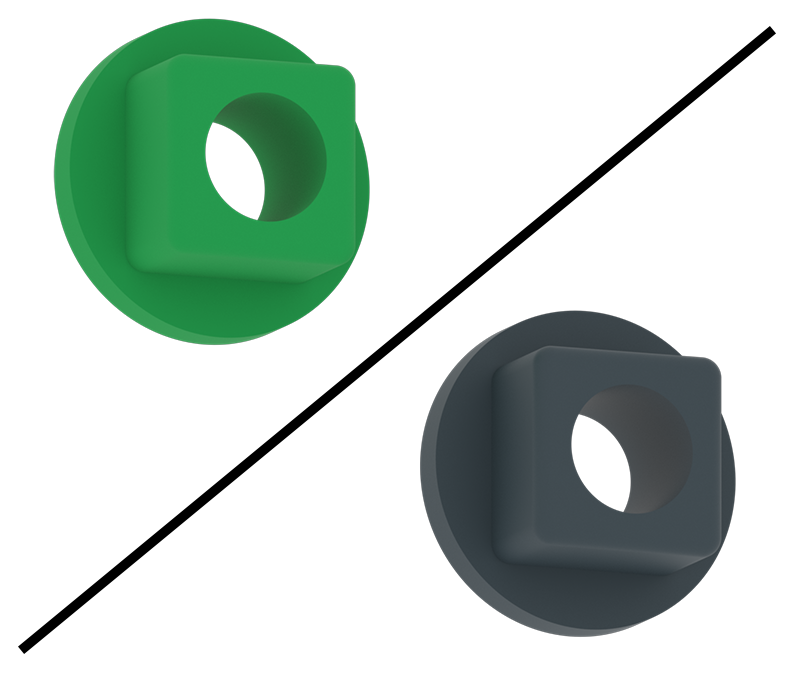

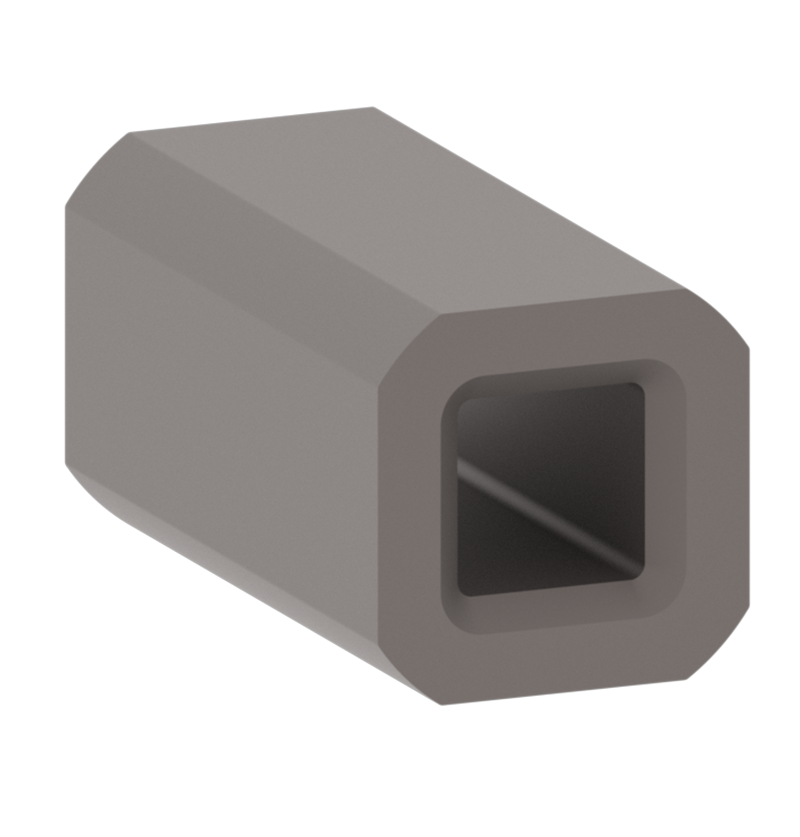

Gear metāla ieliktnis Karjeras un tehniskās izglītības V5 Workcell krātuves iestatīšanas diagramma, kas ilustrē krātuves komponentu izvietojumu un organizāciju darba šūnas vidē. Šī daļa ir trīs iepakojumos
276-3880
276-3881
276-3876

Atsevišķas daļas numurs:
276-2250-005		 84 Ir pieejams 4 no augstas stiprības 30 zobu zobratu komplektiem.

Image showing four High Strength 30-Tooth Sprocket packs and one High Strength 6-Tooth Sprocket pack, illustrating components for V5 Workcell Storage in Career and Technical Education.

Tiek piegādāts 1 iepakojumā ar augstas stiprības 6 zobu zobratu.

Image of a V5 Workcell Storage unit, showcasing a single pack of components designed for Career and Technical Education (CTE) applications, highlighting organization and accessibility for educational use.

Tie būs pieejami arī divos augstas stiprības vārpstas ievietošanas komplekta iepakojumos.

Attēls ar diviem augstas stiprības vārpstas ieliktņu komplekta komplektiem V5 Workcell uzglabāšanai, demonstrējot CTE (karjeras un tehniskās izglītības) kategorijā iekļautās sastāvdaļas. 		V5 Workcell krātuves iestatīšanas ilustrācija, kurā parādīti sakārtoti rīku un materiālu uzglabāšanas risinājumi karjeras un tehniskās izglītības vidē.

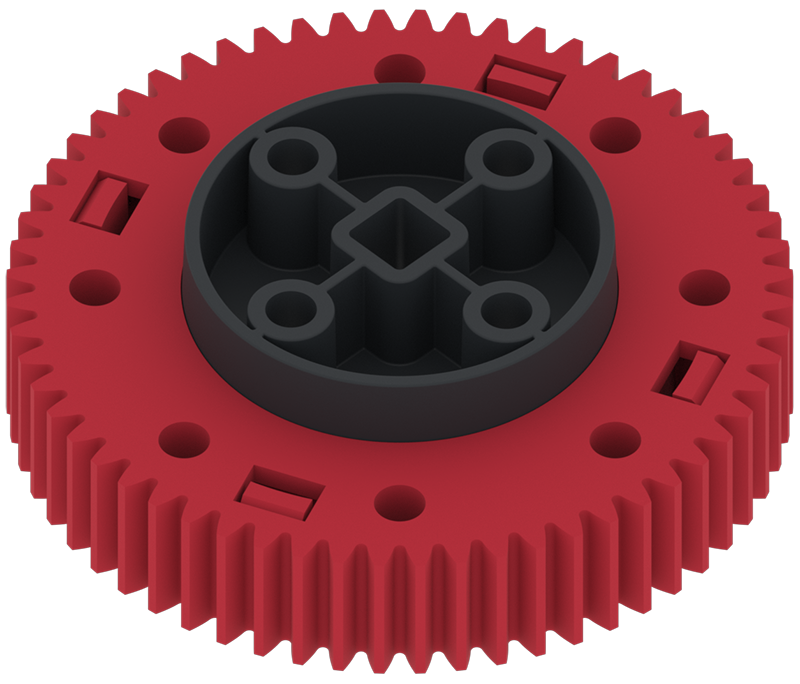

Augstas izturības zobrata ieliktnis V5 Workcell krātuves iestatīšanas diagramma, kas ilustrē karjeras un tehniskās izglītības rīku un materiālu izkārtojumu un organizāciju, izceļot efektīvus uzglabāšanas risinājumus. Šī daļa ir trīs iepakojumos:
276-3880
276-3881
276-3876

Atsevišķas daļas numurs: 276-2250-006		 84

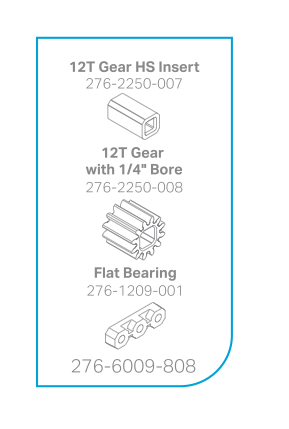

12T Gear HS ieliktnis Diagramma, kas ilustrē V5 Workcell Storage sistēmu karjeras un tehniskajai izglītībai, kurā parādīts krātuves komponentu izkārtojums un organizācija workcell vidē. Šī daļa tiek piegādāta dažādās pakotnēs:
276-6009-808

Atsevišķas daļas numurs:
276-2250-007		 1 Tiek piegādāts 1 maisiņā ar papildu gabaliem

Attēlā redzams maiss ar papildu elementiem V5 Workcell Storage, kas ir daļa no karjeras un tehniskās izglītības resursiem, izceļot iekļautos komponentus, lai uzlabotu mācīšanos un projektu attīstību. 		V5 Workcell krātuves iestatīšanas ilustrācija, kurā parādīti sakārtoti rīku un materiālu uzglabāšanas risinājumi karjeras un tehniskās izglītības vidē.
12T augstas stiprības zobrats ar ¼” urbumu Karjeras un tehniskās izglītības V5 Workcell krātuves diagramma, kas ilustrē krātuves organizāciju un izkārtojumu efektīvai darbvietas pārvaldībai. Šī daļa tiek piegādāta dažādā iepakojumā:
276-6009-808

Atsevišķas daļas numurs:
276-2250-008		 1

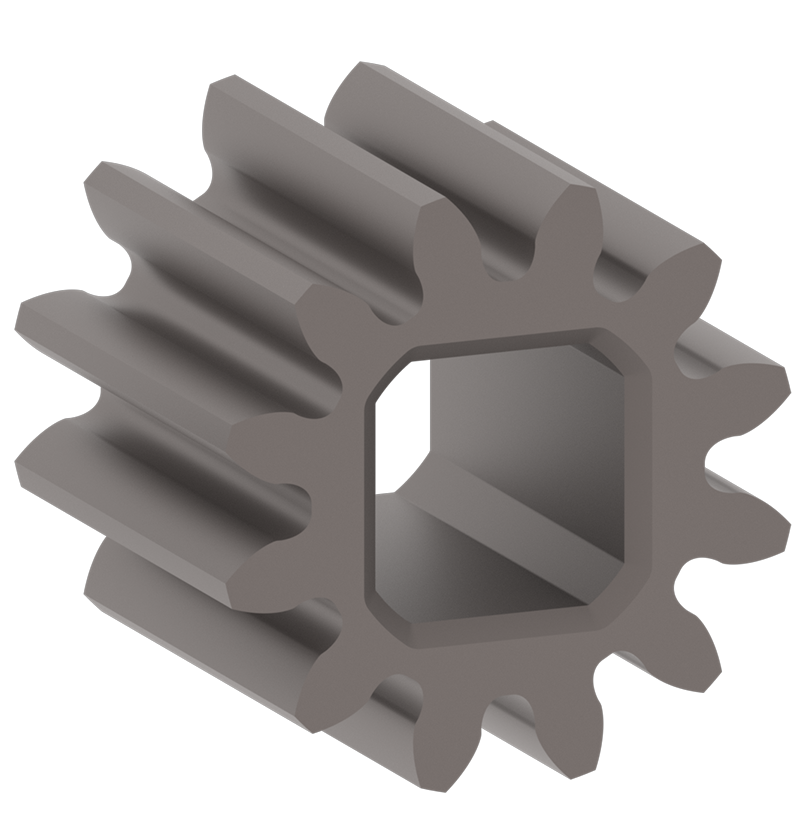

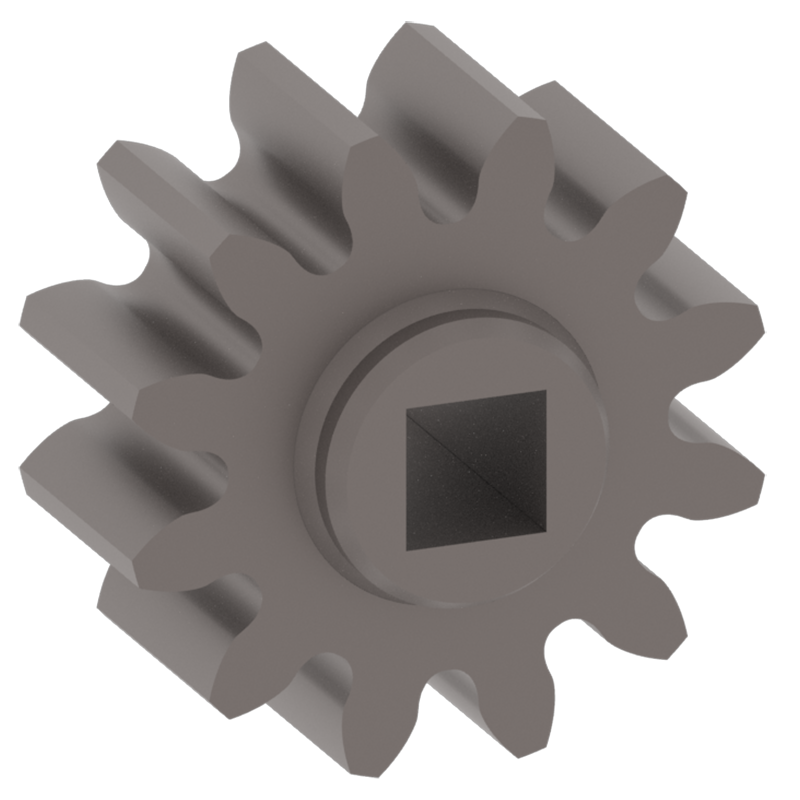

12T Metal Gear Diagramma, kas ilustrē V5 Workcell krātuves izkārtojumu, demonstrē organizētus uzglabāšanas risinājumus CTE (karjeras un tehniskās izglītības) lietojumprogrammām, tostarp instrumentiem un materiāliem paredzētās vietas. 6010-011 12 Tiek piegādāts 1 maisiņā pa 12 (ar marķējumu 276-7368) V5 Workcell krātuves iestatīšanas ilustrācija, kurā parādīti sakārtoti rīku un materiālu uzglabāšanas risinājumi karjeras un tehniskās izglītības vidē.

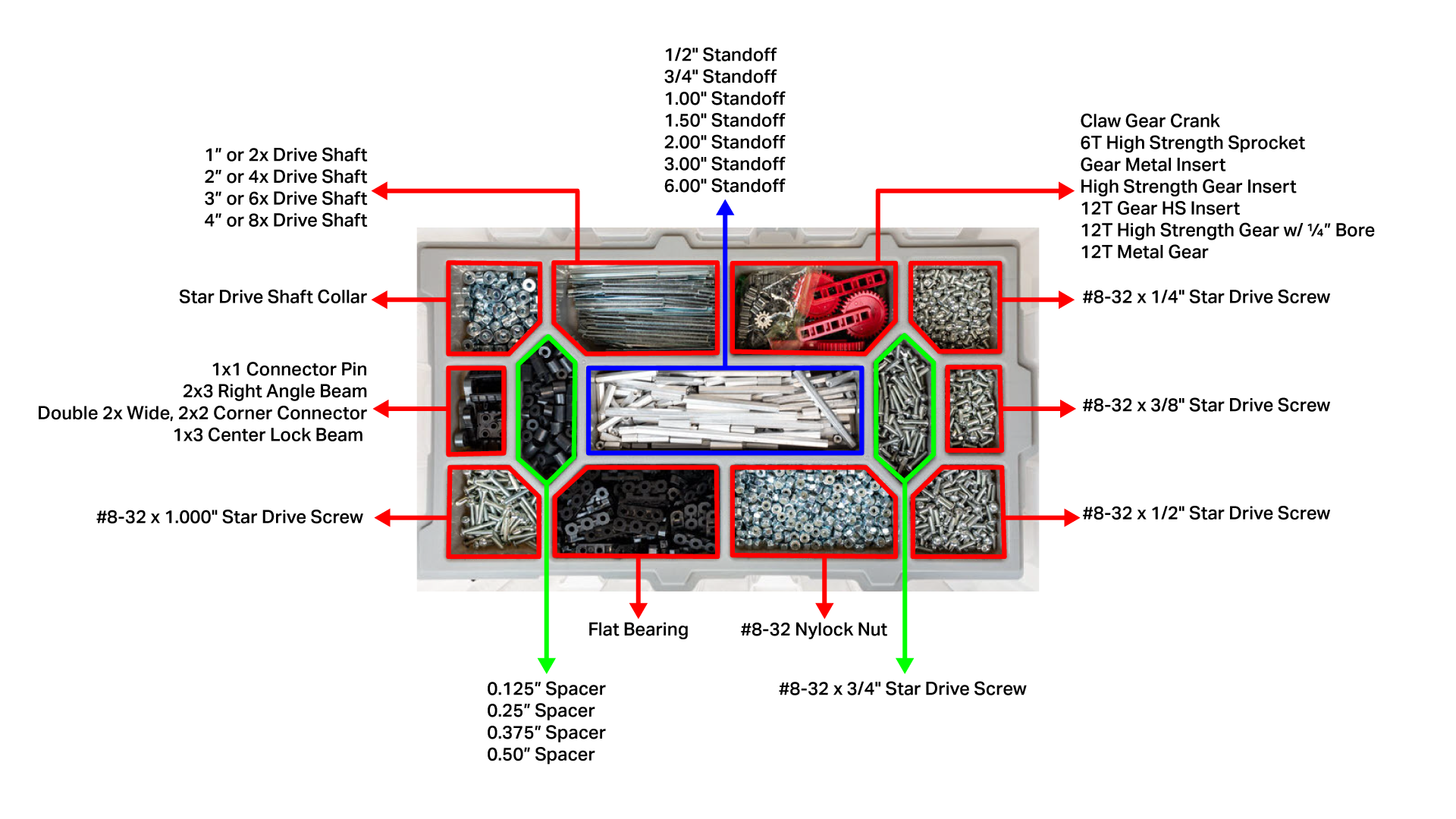

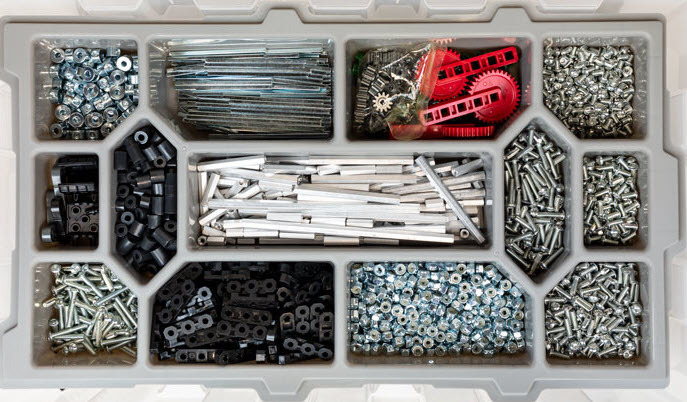

Kad visas Workcell komplekta daļas ir ievietotas Storage Bin 1 paplātē, tekne izskatīsies kā šis attēls (atlasiet attēlu, lai to palielinātu).

V5 Workcell krātuves iestatīšanas ilustrācija, kurā parādīti sakārtoti rīku un materiālu uzglabāšanas risinājumi karjeras un tehniskās izglītības vidē.

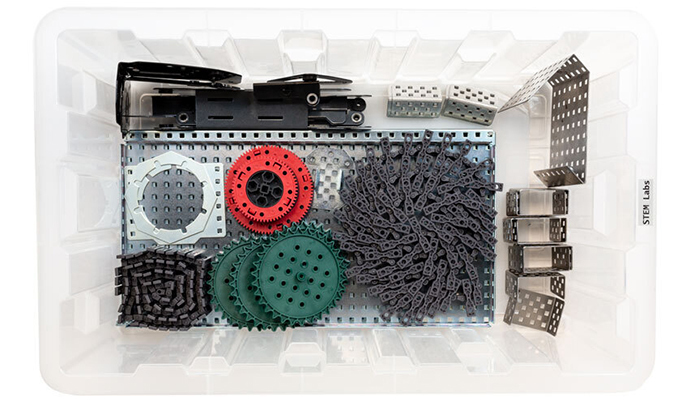

Uzglabāšanas tvertne 1: pamatne

daļa Fotoattēls Daļas numurs Daudzums Soma Piezīmes Atrašanās vieta
Pamatplāksne 15x30 Diagramma, kas ilustrē V5 Workcell Storage sistēmu CTE, ar marķētiem uzglabāšanas nodalījumiem un aprīkojuma izkārtojumu, lai optimizētu darbvietas organizāciju un efektivitāti. 276-1341 3 Tās ir trīs kastēs ar divām pamatplāksnēm.

Jums būs jāatver viena no šīm kastēm, kārtojot uzglabāšanas tvertni, lai izveidotu divus trīs komplektus.		 V5 Workcell krātuves izkārtojuma diagramma, kas ilustrē sakārtotus uzglabāšanas risinājumus karjerai un tehniskajai izglītībai, ietver marķētus nodalījumus un aprīkojuma izvietojumu efektīvai darbvietas pārvaldībai.
Diska padevējs - apakšā Diagramma, kas ilustrē V5 Workcell krātuves iestatījumu CTE (karjeras un tehniskās izglītības), demonstrējot komponentu izvietojumu un uzglabāšanas risinājumus efektīvai darbvietas organizēšanai. Šī daļa ir iekļauta šajā iepakojumā:
276-7720

Atsevišķas daļas numurs:
276-7720-001		 1 Nāk 1 maisiņā

Attēls ar maisiņu, kurā ir V5 Workcell Storage komponenti karjerai un tehniskajai izglītībai, ilustrējot iepakojumā iekļauto saturu. 		Karjeras un tehniskās izglītības V5 Workcell krātuves diagramma, kas ilustrē krātuves komponentu izkārtojumu un organizāciju V5 darba šūnas iestatījumos.
Diska padevējs — augšā Diagramma, kas ilustrē V5 Workcell krātuves izkārtojumu CTE (karjeras un tehniskās izglītības), parāda organizētus krātuves risinājumus un aprīkojuma izvietojumu efektīvai darbvietas pārvaldībai. Šī daļa ir šajā iepakojumā:
276-7720

Atsevišķas daļas numurs:
276-7720-002		 1

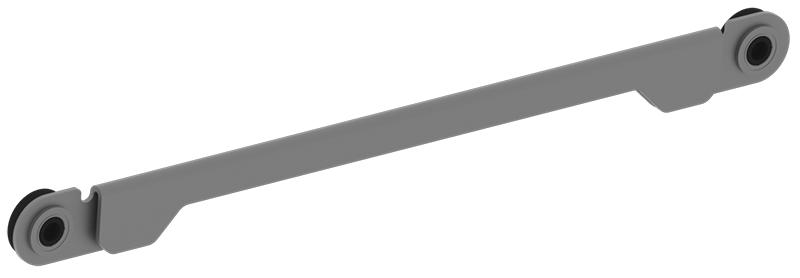

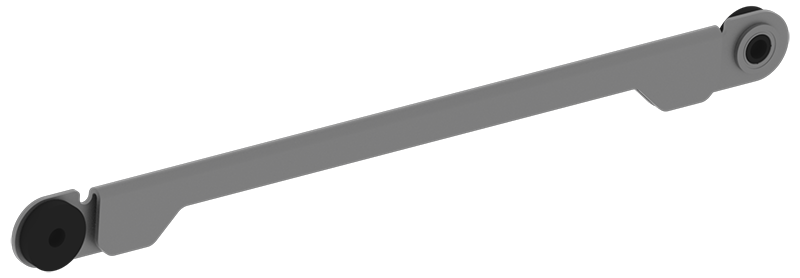

Roku stienis Ilustrācija ar V5 Workcell Storage iestatīšanu CTE (karjeras un tehniskajai izglītībai), demonstrējot organizētus rīku un materiālu uzglabāšanas risinājumus darba šūnas vidē. Šī daļa ir šajā iepakojumā:
276-7151

Atsevišķas daļas numurs:
276-7151-500		 2 Nāk 1 maisiņā

Attēls ar maisiņu, kurā atrodas V5 Workcell Storage sistēmas komponenti, ko izmanto karjeras un tehniskajā izglītībā, ilustrējot izglītības nolūkos pieejamo iepakojumu un saturu. 		Karjeras un tehniskās izglītības V5 Workcell krātuves diagramma, kas ilustrē krātuves komponentu izkārtojumu un organizāciju V5 darba šūnas iestatījumos.

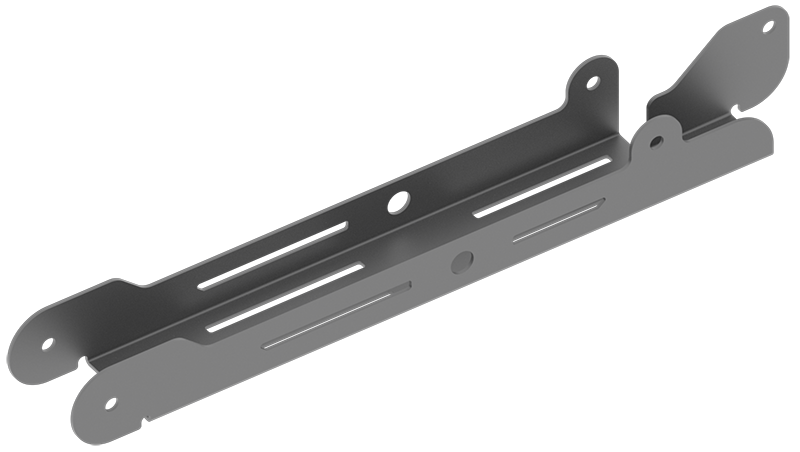

Rokas stienis 2 V5 Workcell Storage sistēmas diagramma, kas ilustrē dažādus uzglabāšanas komponentus un organizāciju karjeras un tehniskās izglītības vajadzībām, uzsverot efektīvu telpas izmantošanu un pieejamību instrumentiem un materiāliem. Šī daļa ir šajā iepakojumā:
276-7151

Atsevišķas daļas numurs:
276-7151-501		 1

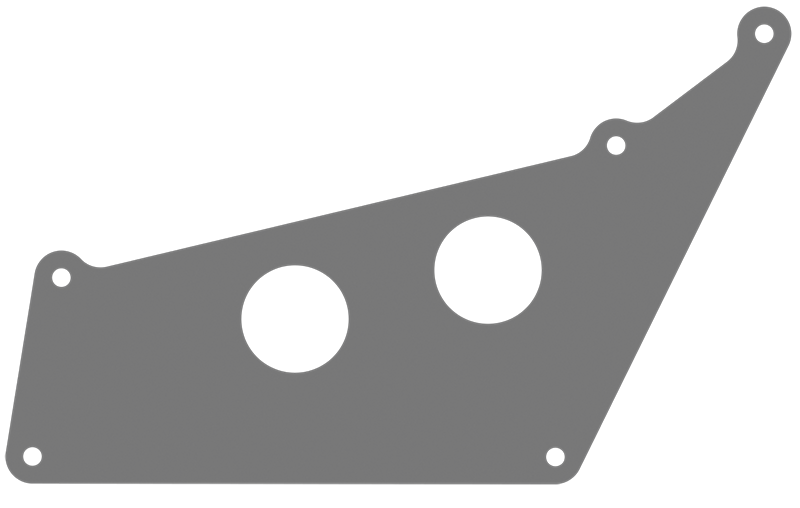

Roku pārneses plāksne V5 Workcell Storage sistēmas diagramma, kurā parādīti sakārtoti uzglabāšanas risinājumi karjerai un tehniskajai izglītībai, un tajās ir marķētas sadaļas rīkiem un materiāliem, lai uzlabotu darbvietas efektivitāti. Šī daļa ir šajā iepakojumā:
276-7151

Atsevišķas daļas numurs:
276-7151-600		 1

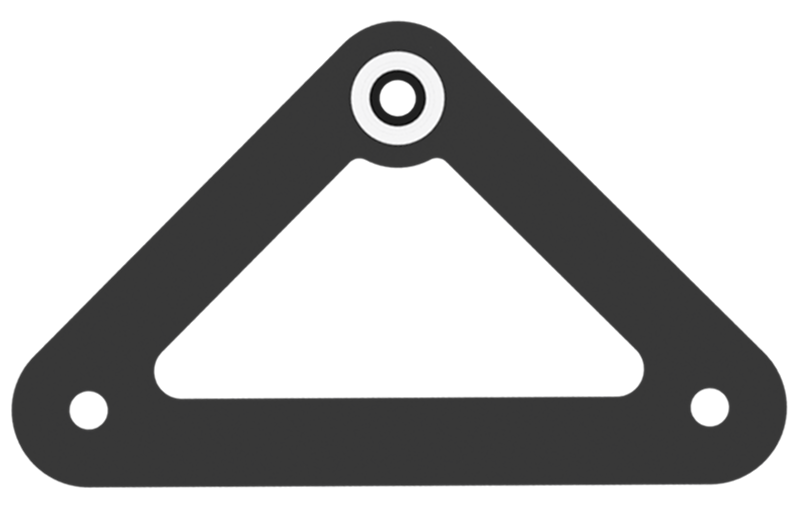

Rokas locītava 3 Karjeras un tehniskās izglītības V5 Workcell uzglabāšanas sistēmas diagramma, kas ilustrē dažādus krātuves komponentus un izkārtojumu efektīvai organizācijai un piekļuvei. Šī daļa ir šajā iepakojumā:
276-7151

Atsevišķas daļas numurs:
276-7151-006		 1
Arm Mastering Jig Diagramma, kas ilustrē V5 Workcell krātuves izkārtojumu CTE (karjeras un tehniskā izglītība), demonstrējot dažādus uzglabāšanas nodalījumus un organizāciju efektīvai darbvietas pārvaldībai. Šī daļa ir iekļauta šajā iepakojumā:
276-7151

Atsevišķas daļas numurs:
276-7151-011		 1
Rokas savienojums 1 — pa kreisi V5 Workcell Storage sistēmas diagramma, kurā parādīti sakārtoti rīku un materiālu uzglabāšanas risinājumi karjeras un tehniskās izglītības vidē, ilustrējot efektīvu darbvietas pārvaldību. Šī daļa ir šajā iepakojumā:
276-7151

Atsevišķas daļas numurs:
276-7151-100		 1
Rokas locītava 1 – pa labi V5 Workcell krātuves izkārtojuma diagramma, kas ilustrē sakārtotus uzglabāšanas risinājumus karjerai un tehniskajai izglītībai, kurā ir marķētas sadaļas instrumentiem un materiāliem. Šī daļa ir šajā iepakojumā:
276-7151

Atsevišķas daļas numurs:
276-7151-200		 1

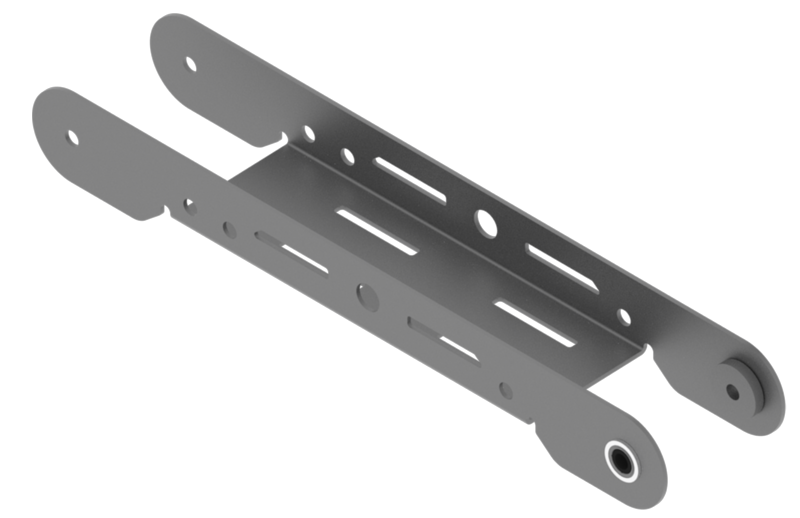

Rokas locītava 2 Diagramma, kas ilustrē V5 Workcell Storage sistēmu CTE (karjeras un tehniskajai izglītībai), kurā parādīti robotikas komponentu un rīku glabāšanas risinājumi. Šī daļa ir iekļauta šajā iepakojumā:
276-7151

Atsevišķas daļas numurs:
276-7151-300		 1
Rokas locītava 4 V5 Workcell Storage sistēmas shēma CTE, kas ilustrē krātuves komponentu izkārtojumu un organizāciju efektīvai darbplūsmai tehniskās izglītības vidē. Šī daļa ir iekļauta šajā iepakojumā:
276-7151

Atsevišķas daļas numurs:
276-7151-400		 1

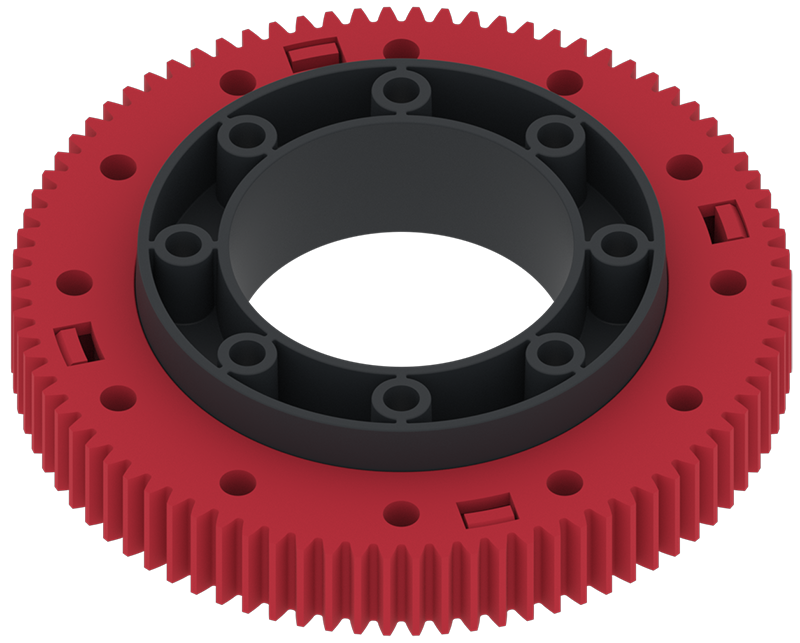

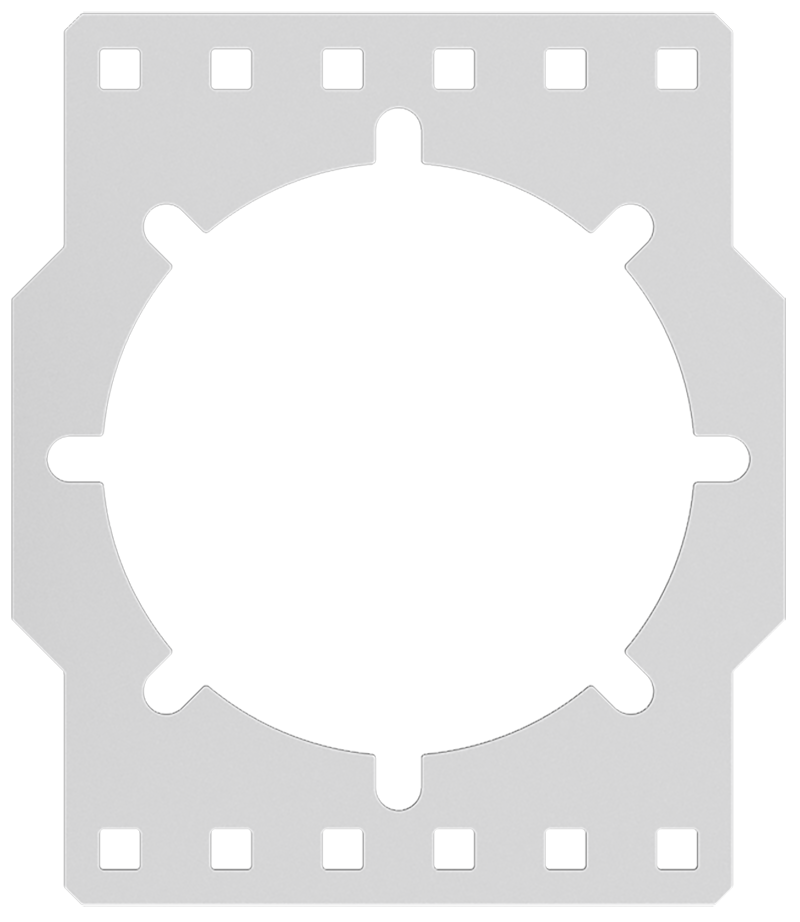

Pagrieziena galda gultņu komplekts Diagramma, kas ilustrē V5 Workcell krātuves iestatījumu karjerai un tehniskajai izglītībai, kurā ir marķētas sadaļas aprīkojumam un uzglabāšanas organizācijai, lai uzlabotu darbvietas efektivitāti. Šī daļa ir šajā iepakojumā:
276-5652

Atsevišķas daļas numurs:
276-5652-000		 1 Nāk 1 maisiņā

Attēls ar maisiņu, kurā ir V5 Workcell Storage komponenti, kas ir daļa no CTE (karjeras un tehniskās izglītības) resursiem, ilustrē iepakojumu un saturu, kas pieejams izglītības vajadzībām. 		Karjeras un tehniskās izglītības V5 Workcell krātuves diagramma, kas ilustrē krātuves komponentu izkārtojumu un organizāciju V5 darba šūnas iestatījumos.

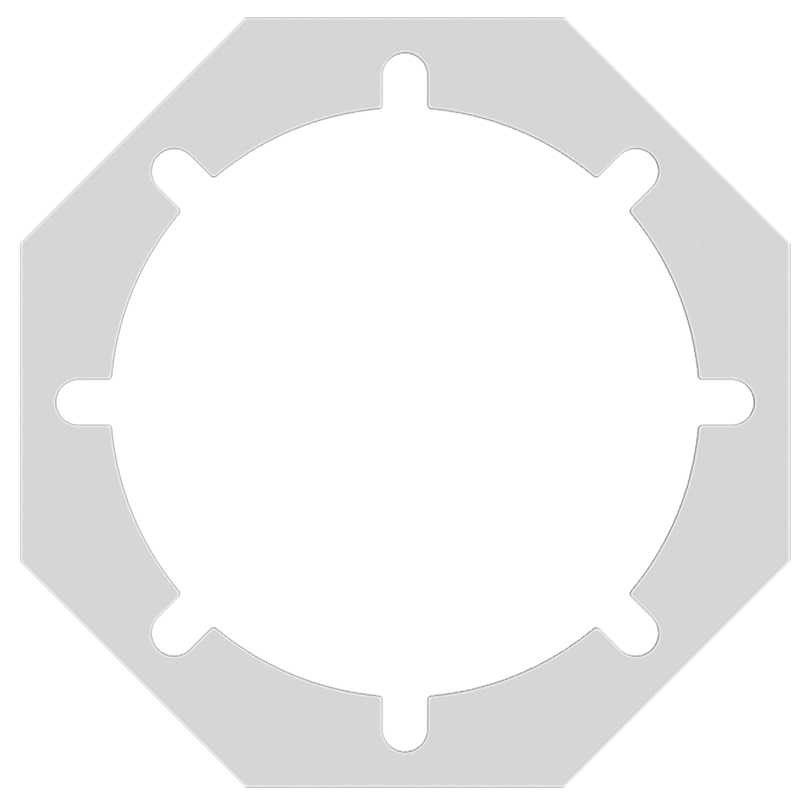

Pagrieziena galda gultņu komplekts Diagramma, kas ilustrē V5 Workcell krātuves iestatīšanu CTE (karjeras un tehniskās izglītības) kontekstā, parādot komponentu izkārtojumu un organizāciju efektīvai darbvietas izmantošanai. Šī daļa ir šajā iepakojumā:
276-5652

Atsevišķas daļas numurs:
276-5652-004		 1
Pagrieziena galda gultņu komplekts Karjeras un tehniskās izglītības V5 Workcell krātuves risinājumu diagramma, kas ilustrē dažādas krātuves konfigurācijas un komponentus efektīvai darbvietas organizēšanai. Šī daļa ir šajā iepakojumā:
276-5652

Atsevišķas daļas numurs: 276-5652-007		 1

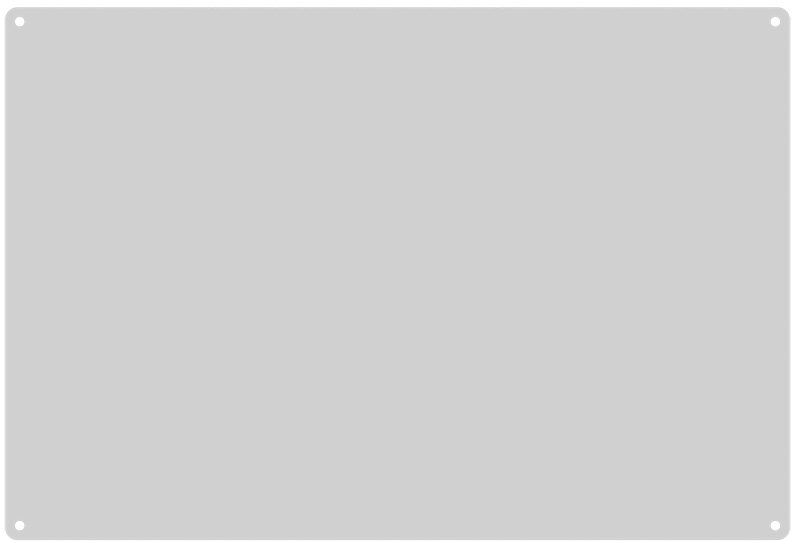

Dry Erase Surface Diagramma, kas ilustrē V5 Workcell krātuves iestatījumu CTE (karjeras un tehniskā izglītība), kurā ir marķēti komponenti un krātuves elementu organizācija efektīvai darbvietas pārvaldībai. 276-7157-006 1 Šī Dry Erase Surface var viegli saplūst ar kastes sienām, jo ​​tā ir skaidra.

Pievērsiet uzmanību tam kastes sānos vai pašā apakšā.		 Karjeras un tehniskās izglītības V5 Workcell krātuves diagramma, kas ilustrē krātuves komponentu izkārtojumu un organizāciju V5 darba šūnas iestatījumos.

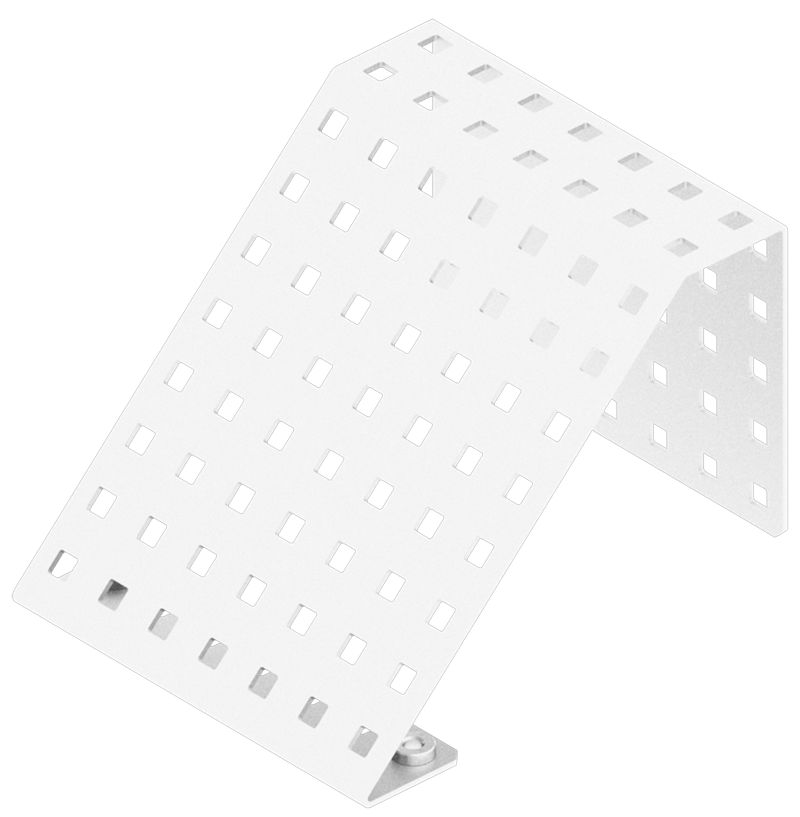

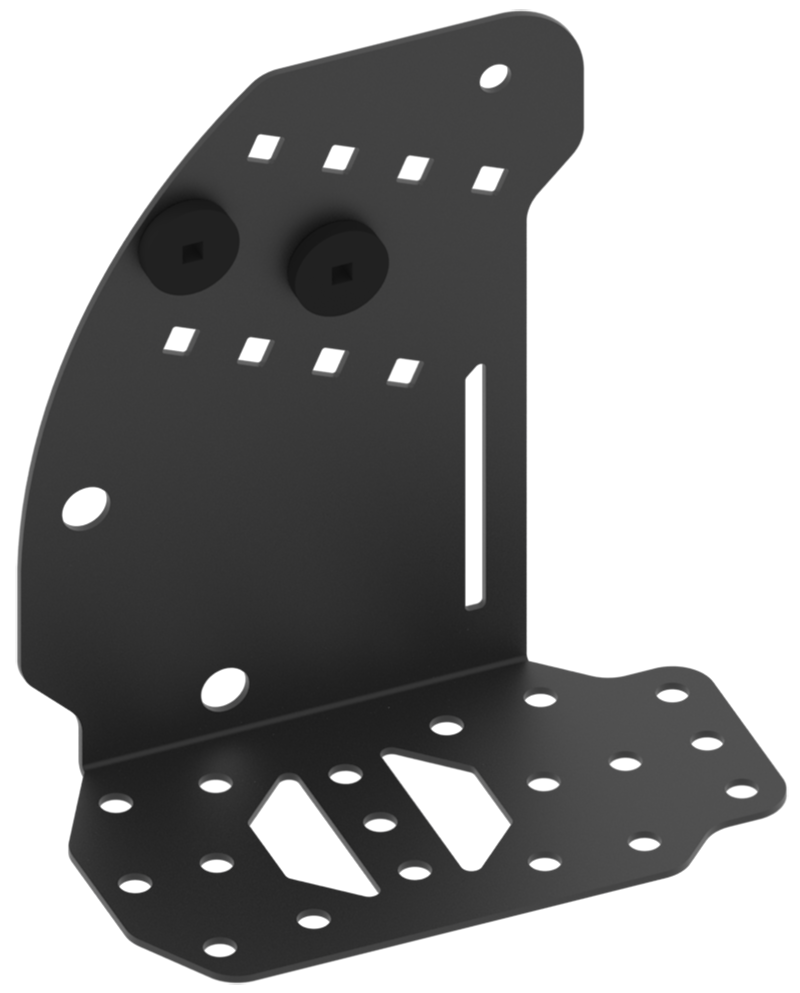

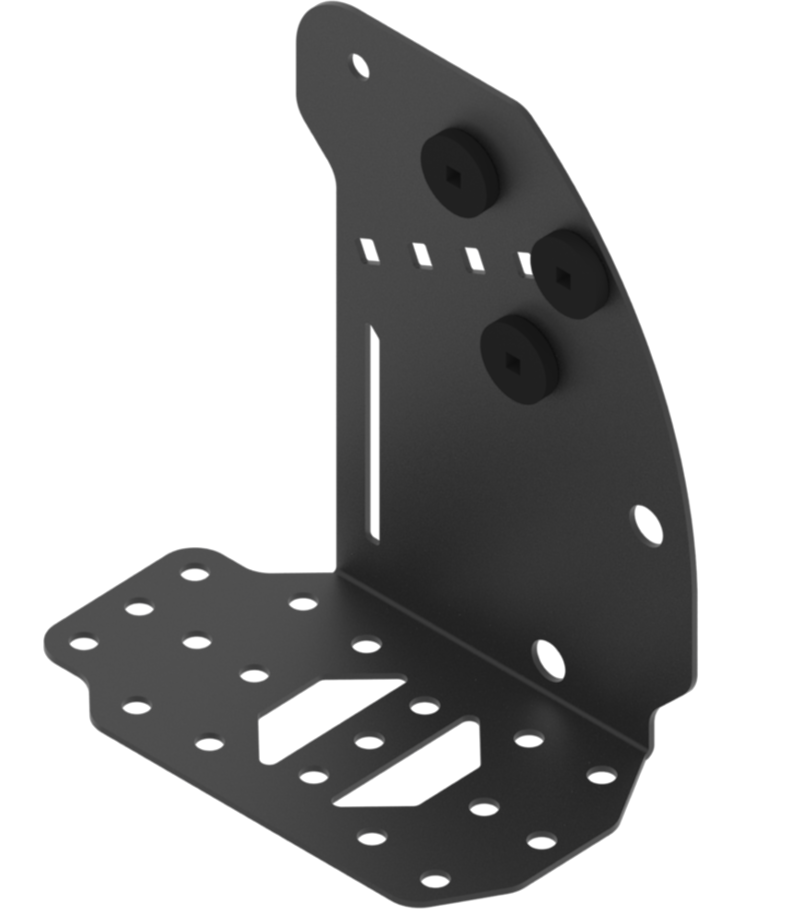

Robota smadzeņu stiprinājuma montāža Diagramma, kas ilustrē V5 Workcell krātuves iestatīšanu CTE (karjeras un tehniskajai izglītībai), kurā parādīti sakārtoti krātuves risinājumi un aprīkojuma izvietojums efektīvai darbvietas pārvaldībai. 276-7152-002 1 Tiek piegādāts 1 maisiņā pa 1 Karjeras un tehniskās izglītības V5 Workcell krātuves diagramma, kas ilustrē krātuves komponentu izkārtojumu un organizāciju V5 darba šūnas iestatījumos.

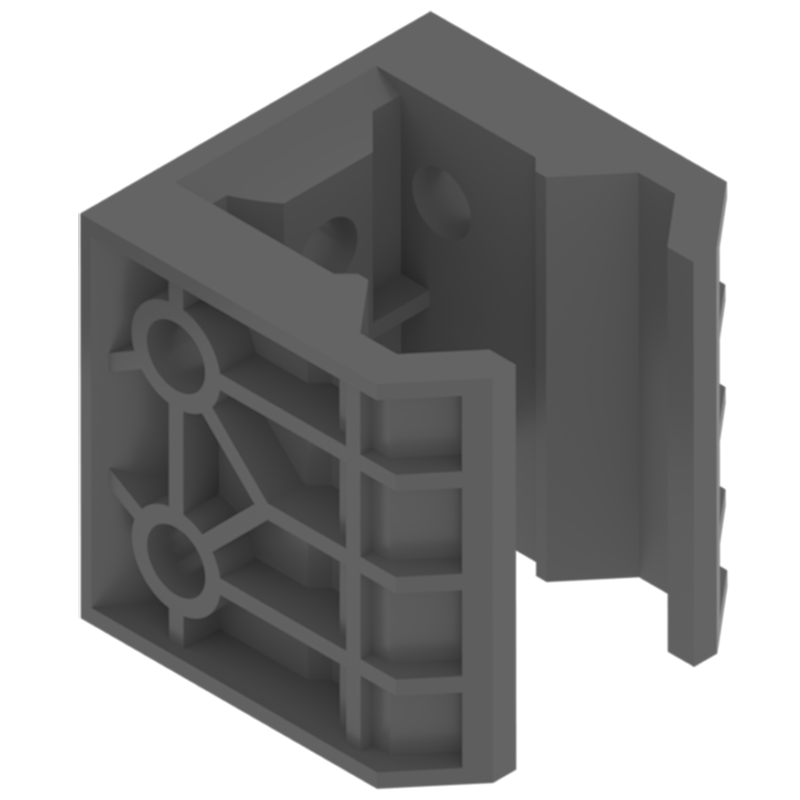

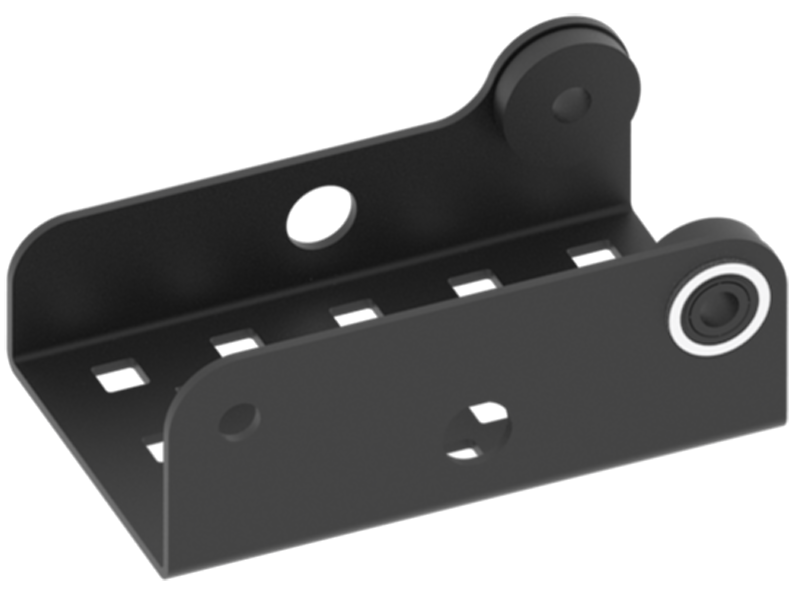

Ievades izvades konveijera kronšteins CTE (karjeras un tehniskās izglītības) V5 Workcell krātuves iestatīšanas diagramma, kas ilustrē komponentu izvietojumu un organizāciju darba šūnas vidē. 276-7153-001 8 Tiek piegādāts 1 maisiņā pa 8 Karjeras un tehniskās izglītības V5 Workcell krātuves diagramma, kas ilustrē krātuves komponentu izkārtojumu un organizāciju V5 darba šūnas iestatījumos.

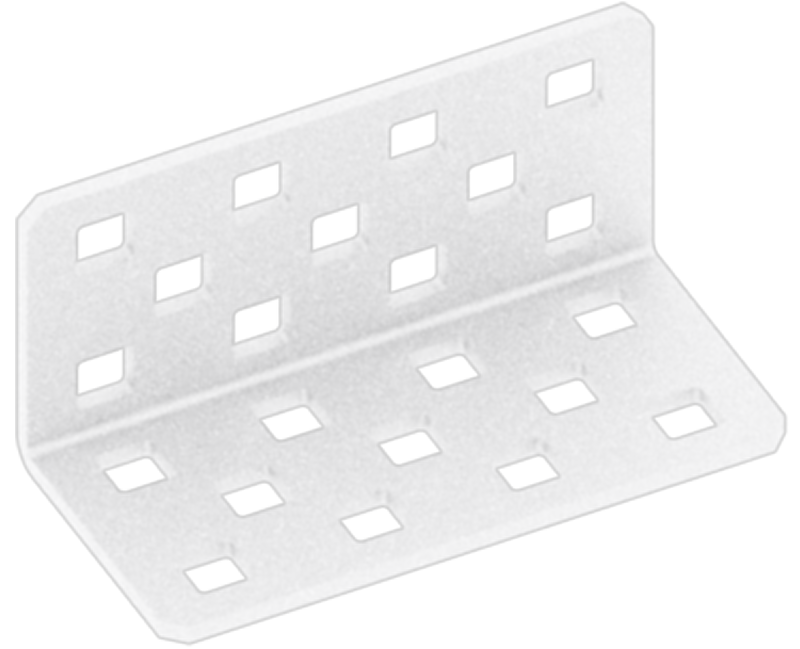

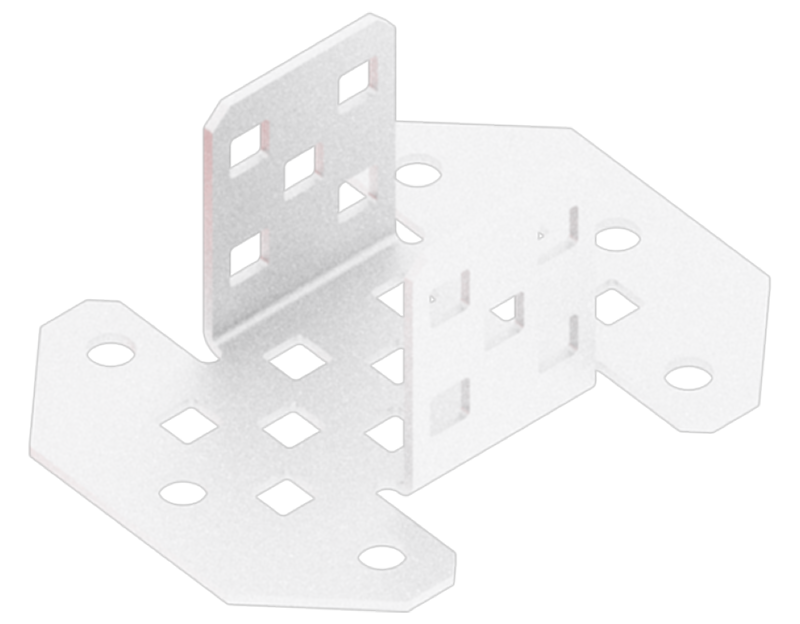

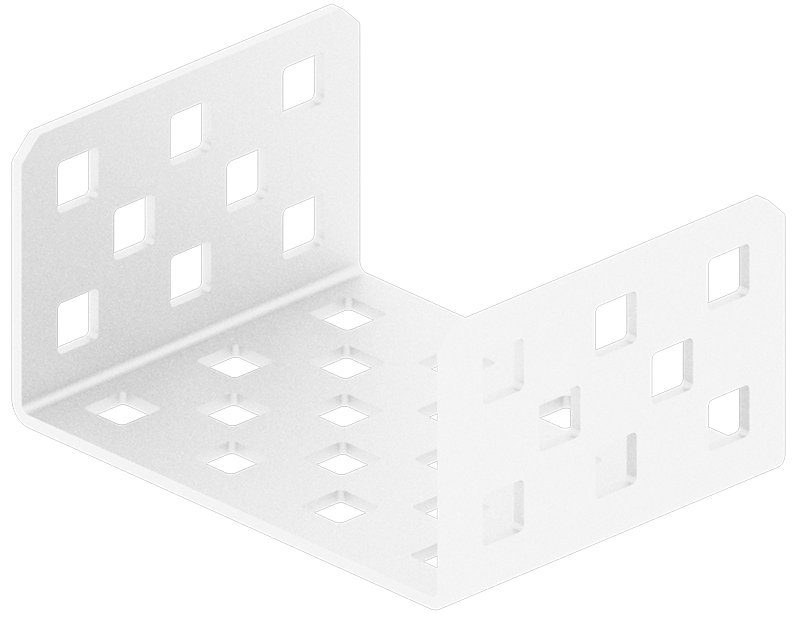

Leņķa pāris Gusset V5 Workcell krātuves iestatīšanas diagramma, kas ilustrē rīku un materiālu organizāciju un izkārtojumu efektīvai lietošanai karjeras un tehniskās izglītības vidēs. 276-2578-001 8 Tiek piegādāts 1 maisiņā pa 8 Karjeras un tehniskās izglītības V5 Workcell krātuves diagramma, kas ilustrē krātuves komponentu izkārtojumu un organizāciju V5 darba šūnas iestatījumos.
Augstas stiprības konveijera ķēde V5 Workcell Storage sistēmas diagramma, kas ilustrē dažādus krātuves komponentus un to izvietojumu efektīvai organizācijai karjeras un tehniskās izglītības kontekstā. 276-7141 6 ķēdes Nāk vairākos maisos pa 6 ķēdēm.

1. tvertnei ir nepieciešams tikai viens maiss.

Pārējie maisi tiks ievietoti 3. tvertnē.		 Karjeras un tehniskās izglītības V5 Workcell krātuves diagramma, kas ilustrē krātuves komponentu izkārtojumu un organizāciju V5 darba šūnas iestatījumos.
1x25 tērauda stienis Diagramma, kas ilustrē V5 Workcell krātuves iestatījumu CTE (karjeras un tehniskās izglītības), demonstrējot krātuves komponentu izvietojumu un organizāciju darba šūnas vidē. 275-1141-001 8 Tiek piegādāts 1 maisiņā pa 8 Karjeras un tehniskās izglītības V5 Workcell krātuves diagramma, kas ilustrē krātuves komponentu izkārtojumu un organizāciju V5 darba šūnas iestatījumos.
30T Augstas izturības ķēdes rats

Piezīme: Šī daļa pašlaik tiek mainīta no zaļas uz sarkanu.		 Diagramma, kas ilustrē V5 Workcell krātuves iestatīšanu CTE (karjeras un tehniskās izglītības) vajadzībām, parāda krātuves komponentu izvietojumu un organizāciju V5 robotikas darba šūnā. Šī daļa tiek piegādāta iepakojumā:
276-3880

Atsevišķas daļas numurs:
276-2252-007		 4 Tiek piegādāts augstas stiprības 30 zobu ķēdes ratu komplektos.

High Strength 30-Tooth Sprocket pack for V5 Workcell Storage, used in CTE (Career and Technical Education) applications. Only one pack is required for Bin 1.

Tikai viens no šiem iepakojumiem ir nepieciešams 1. kastē.

Pārējās pakas tiks ievietotas 3. kastē.		 Karjeras un tehniskās izglītības V5 Workcell krātuves diagramma, kas ilustrē krātuves komponentu izkārtojumu un organizāciju V5 darba šūnas iestatījumos.
Augstas stiprības ķēdes stiprinājuma savienojuma komplekts V5 Workcell krātuves izkārtojuma diagramma, kas ilustrē sakārtotus rīku un materiālu uzglabāšanas risinājumus karjeras un tehniskās izglītības vidē. 276-7578 6 saites Nāk vairākos maisiņos ar 6 saitēm.

1. tvertnei ir nepieciešams tikai viens maiss.

Pārējie maisi tiks ievietoti 3. tvertnē.		 Karjeras un tehniskās izglītības V5 Workcell krātuves diagramma, kas ilustrē krātuves komponentu izkārtojumu un organizāciju V5 darba šūnas iestatījumos.


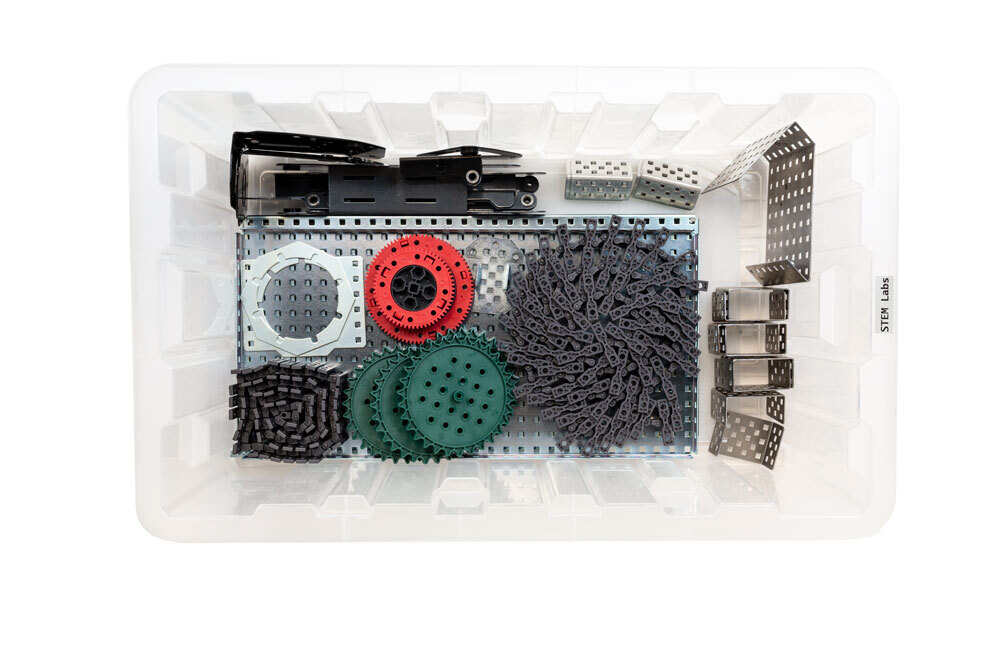

Kad visas Workcell komplekta daļas ir ievietotas Storage Bin 1 pamatnē, pamatne izskatīsies kā šis attēls.

V5 Workcell Storage sistēmas diagramma, kas ilustrē rīku un materiālu organizāciju un izvietojumu efektīvai piekļuvei un lietošanai karjeras un tehniskās izglītības vidē.

For more information, help, and tips, check out the many resources at VEX Professional Development Plus

Last Updated:
