VEX 123 Robot ir interaktīvs, programmējams robots, kas jaunajiem studentiem atdzīvina STEM, datorzinātnes un skaitļošanas domāšanu. Šis raksts sniegs jums pārskatu par darba sākšanu ar 123 robotu.

123 robota uzlāde

123 Robots tiek uzlādēts ar USB C kabeli.

Lai uzlādētu 123 Robot, pievienojiet USB-C kabeli 123 Robot uzlādes portam. Pievienojiet otru kabeļa galu strāvas avotam.

Kamēr jūsu 123 robots tiek uzlādēts, indikators uz pogas Sākt 123 robota centrā ar uzrakstu “VEX” mirgos sarkanā krāsā, kā parādīts šajā animācijā.

Kad robots 123 ir pilnībā uzlādēts, indikators mirgos zaļā krāsā, kā parādīts šajā animācijā.

Pamodina robotu 123

Ieslēdziet 123 Robot, spiežot riteņus gar virsmu, lai “pamodinātu” 123 Robot, kā parādīts šajā animācijā. Indikatora gaisma sāks pulsēt, un jūs dzirdēsiet startēšanas skaņu, kas norāda, ka 123 robots ir ieslēgts un gatavs kodēšanai.

123 robota kodēšana

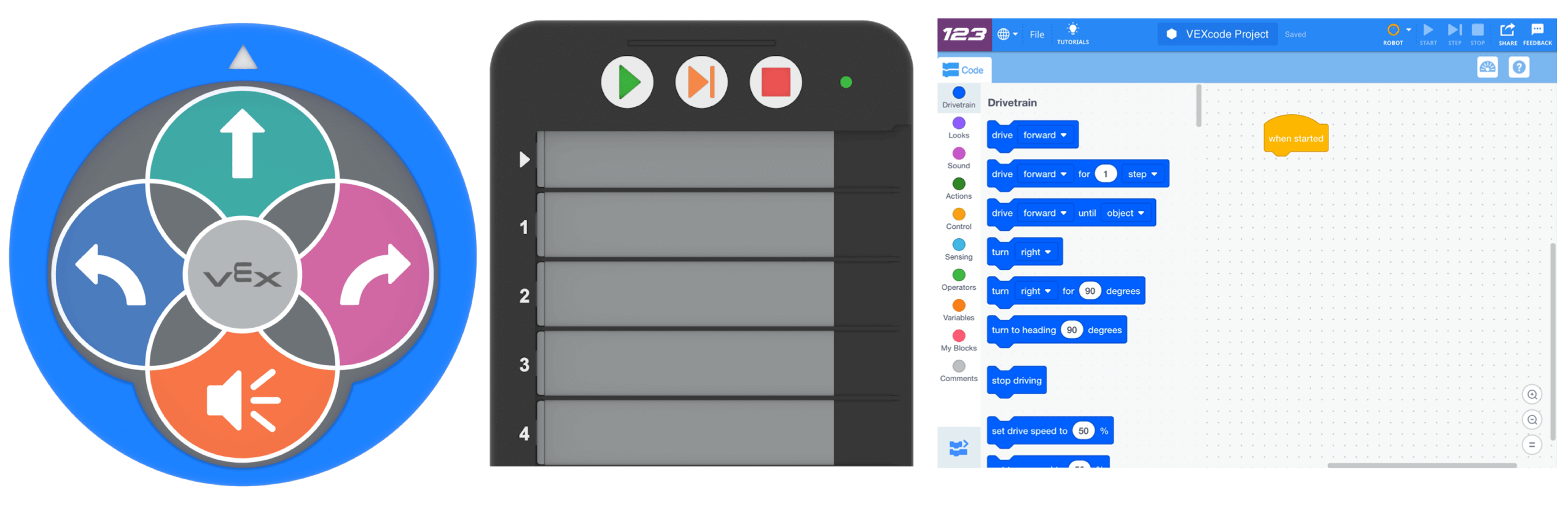

123 Robots, Kodētājs un VEXcode 123, kas parādīti blakus, lai attēlotu trīs VEX 123 pieejamās kodēšanas metodes.

Kad 123 robots ir nomodā, varat sākt kodēt projektu, izmantojot vienu no trim VEX 123 kodēšanas metodēm.

Lai uzzinātu vairāk par to, kā kodēt, izmantojot 123 Robot skārienpogas, 123 Robot VEX bibliotēkas Kodēšana ar skārienpogāmpantu.
Lai uzzinātu vairāk par to, kā kodēt, izmantojot VEX kodētāju un kodētāju kartes, skatiet VEX bibliotēkas sadaļu Kodētājs un kodētāja kartes.
Lai uzzinātu vairāk par to, kā datorā vai planšetdatorā kodēt, izmantojot VEXcode 123, VEX bibliotēkas sadaļu VEXcode 123.

123 robota izslēgšana

Lai izslēgtu 123 robotu, nospiediet un 3 sekundes turiet pogu Sākt, kā parādīts šajā animācijā. Indikatora gaisma vispirms parādīsies dzeltenā krāsā, un jūs dzirdēsiet klikšķi. Pēc tam indikators nodzisīs, un jūs dzirdēsiet izslēgšanas skaņu.

VEX Classroom lietotnes ikona.

Robots 123 izslēgsies arī tad, kad tas būs pievienots, lai uzlādētu, vai ja 123 robots būs neaktīvs aptuveni 5 minūtes. Kad tas notiks, jūs dzirdēsiet izslēgšanas skaņu. Lai atkal ieslēgtu robotu 123, nospiediet, lai to atkal pamodinātu. Varat iestatīt neaktivitātes taimauta ilgumu lietotnē VEX Classroom.

Ja jūsu 123 robots ir savienots ar kodētāju, izslēdzot 123 robotu, tiks izslēgts arī kodētājs.

123 Robot akumulatora uzlādes līmeņa pārbaude

Varat pārbaudīt akumulatora uzlādes līmeni, izmantojot 123 Robot, VEX Classroom App vai VEXcode 123 indikatoru.

Indikatora gaisma mirgos sarkanā krāsā, norādot, ka robotam 123 ir zems akumulatora uzlādes līmenis, kā parādīts šajā animācijā.

Kad robots 123 ir pievienots uzlādei, indikators mirgos sarkanā krāsā, kad tam ir zems uzlādes līmenis, un mirgos zaļā krāsā, kad tas ir pilnībā uzlādēts.

Varat skatīt jebkura 123 robota akumulatora uzlādes līmeni, kas atrodas ierīces darbības diapazonā, apskatot akumulatora ikonu lietotnē VEX Classroom.

Pieslēgtā 123 robota akumulatora uzlādes līmeni var pārbaudīt VEXcode 123 iekšpusē, rīkjoslā atlasot pogu Robots.

Izmantojot lauku 123

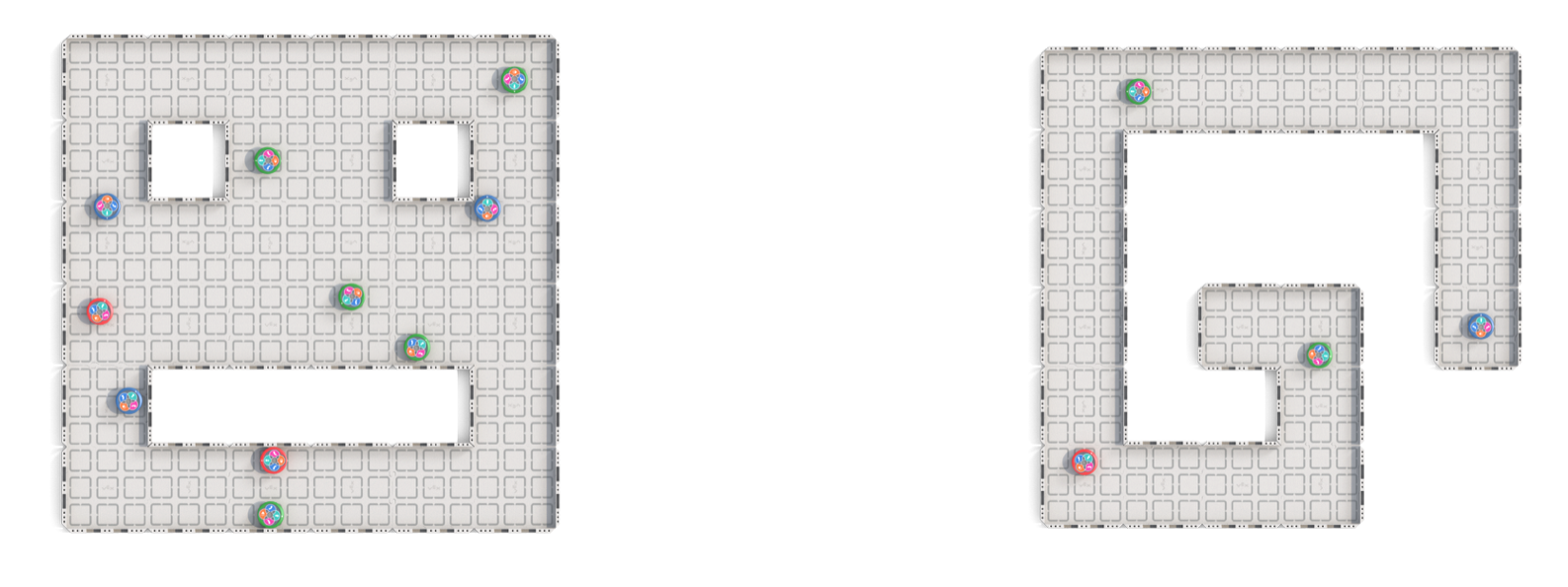

Divi dažādi piemēri 123 Field izkārtojumi blakus, lai demonstrētu 123 Field flīžu un sienu elastību.

123 Field ir paredzēts lietošanai ar 123 Robot, un tas piedāvā konsekventu un vienmērīgu virsmu testēšanas projektiem. 123 Field sastāv no lauka flīzēm un lauka sienām, kuras var salikt kopā un sakārtot, lai izveidotu pārbaudes telpas, kas vislabāk atbilst jūsu klases vajadzībām. Kad lauka flīzes ir kopā, pievienojiet sienas ārmalai, lai izveidotu barjeru, kas neļautu 123 robotam nobraukt no lauka.

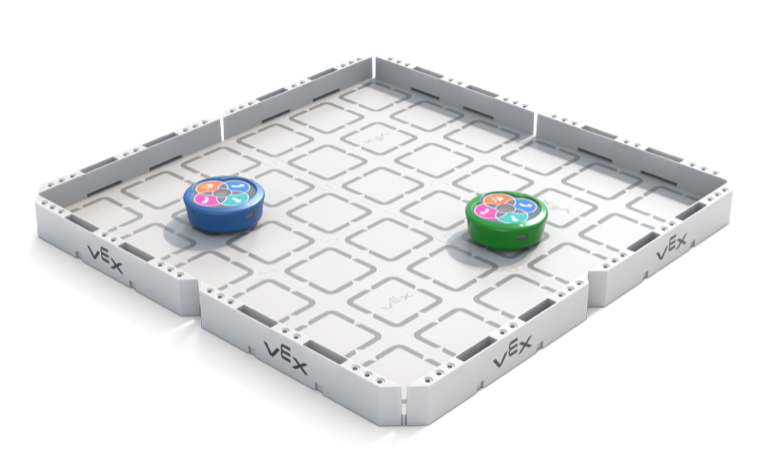

Leņķiskais skats uz 123 lauka flīžu 2 x 2 kvadrātu, ko ieskauj sienas un kurā ir divi 123 roboti, kas novietoti laukā.

VEX iesaka divu robotu attiecību uz 2x2 lauku, lai studentiem būtu pietiekami daudz vietas savu projektu testēšanai.

123 Field var arī izjaukt, un studenti var izmantot atsevišķas flīzes, lai iegūtu vienmērīgu virsmu, uz kuras izmantot 123 Robot.

Viens kvadrāts = viena robota garums

123 lauks satur virkni kvadrātu. Katrs laukums uz lauka ir viena robota garums, kas atbilst 1 “solim” no 123 robota piedziņas kustībām. Nospiežot pogu Pārvietot, izmantojot 'Drive 1 Coder karti' vai izmantojot [Drive for] 1 soļa bloku VEXcode 123, 123 robots tiks pārvietots uz priekšu par 1 soli vai vienu kvadrātu uz 123 elementa, kā parādīts attēlā. animācija šeit.

Bultiņu un iecirtumu sakārtošana

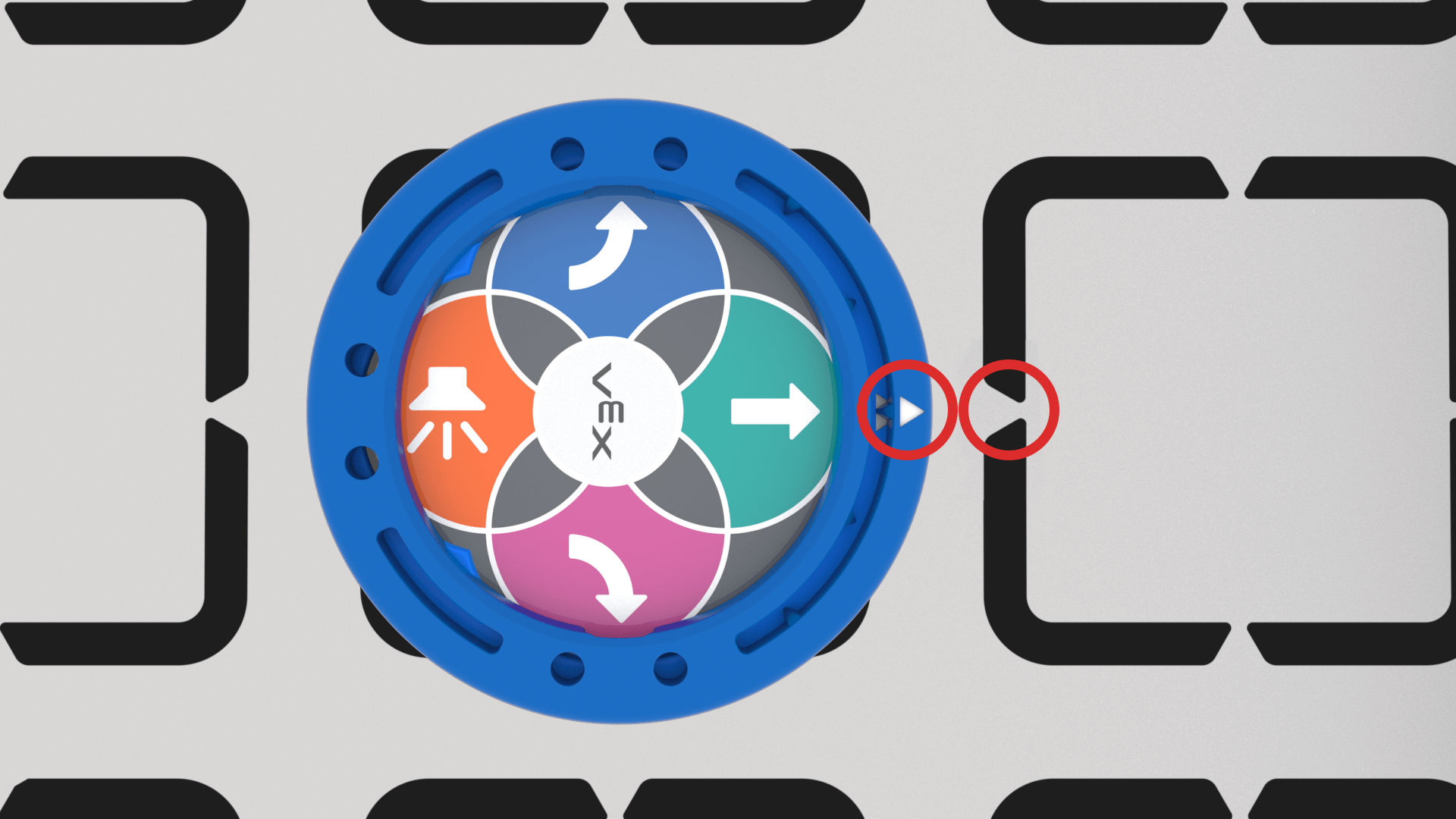

Skats no augšas uz leju ar 123 robotu uz lauka flīzes, kurā redzams, kā robota priekšējā bultiņa sakrīt ar bultiņas ievilkumu lauka flīžu kvadrātos, lai palīdzētu pareizi orientēt robotu.

Lai nodrošinātu, ka 123 robots pārvietojas taisnā līnijā, novietojiet 123 robotu uz flīzes, lai sāktu projektu, savietojiet balto bultiņu robota 123 priekšpusē ar ierobu uz flīzes.

Mākslas gredzens VEX 123

Trīs mākslas gredzenu piemēri 123 robotiem, vienam no briesmoņiem, vienam no flamingo un vienam no buru laivām.

Mākslas gredzens ir pielikums, kas paredzēts, lai ļautu pievienot radošus elementus savam 123 robotam, kas palīdz personalizēt 123 robotu. Tam ir caurumi un sloti, kur varat pievienot tādus izstrādājumus kā cauruļu tīrītājus, papīru vai spalvas, lai pārvērstu savu 123 robotu par dažādām rakstzīmēm kodēšanas darbībām.

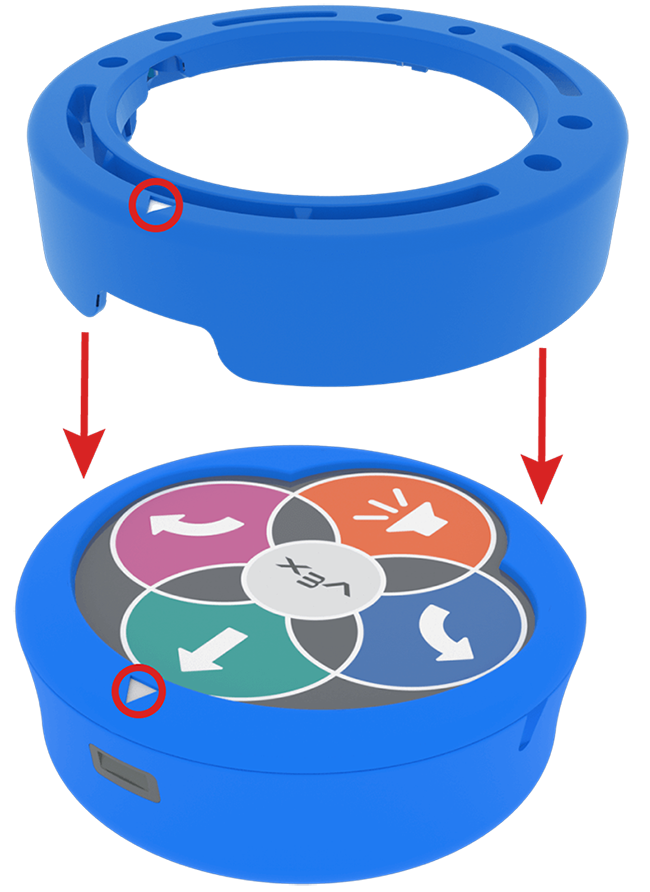

Mākslas gredzena diagramma virs robota 123. Baltā bultiņa uz Art Ring atrodas gredzena priekšpusē un ir saskaņota ar balto bultiņu robota priekšpusē. Bultiņas norāda, ka šādi mākslas gredzens jāpiestiprina pie robota augšdaļas, nospiežot to uz leju, līdz tas nofiksējas vietā.

Pievienojiet savus elementus mākslas gredzenam, pēc tam uzspiediet to uz 123 Robot augšdaļas. Izmantojot mākslas gredzenu ar robotu 123, pārliecinieties, vai tas ir uzspiests uz 123 robota ar baltajām bultiņām, kas ir saskaņotas viena ar otru.

Papildinformāciju par Art Ring izmantošanu skatiet Art Ring 123 VEX bibliotēkas izmantošanapantā.
