VEX kodētāja kartes uzziņu rokasgrāmata

Kodētāja kartes tiek izmantotas kopā ar kodētāju, lai kodētu 123 robotu. Katra kodētāja karte apzīmē komandu, un, kad tā tiek ievietota kodētājā, tā dos norādījumus 123 robotam pabeigt darbību.

Ir septiņas dažādas kodētāju karšu kategorijas, un katrai kategorijai ir krāsu kods. Kategorijas ir:

  • Motion - Zilās kustības kartes virza un pagriež 123 robotu.
  • Skaņa — Rozā skaņas kartes kontrolē 123 robota skaņas.
  • Looks — Purpursarkanās Looks kartītes nosaka krāsu, kādā iedegsies indikatora gaisma robota 123 centrā.
  • Kontrole - Oranžās kontroles kartes kontrolē projekta gaitu un ļauj 123 robotam pieņemt lēmumus.
  • Notikums — Sarkanās notikumu kartītes sāk vai aptur 123 projektu.
  • Darbība - Zaļās darbību kārtis veic virkni kustību un skaņu no robota 123.
  • Laiks - Pelēkās laika kartītes kontrolē noteiktu laiku, kurā 123 Robots jāgaida, līdz tiek izpildīta tālāk norādītā darbība.

Kustība

Karte Uzvedība Daudzums komplektā

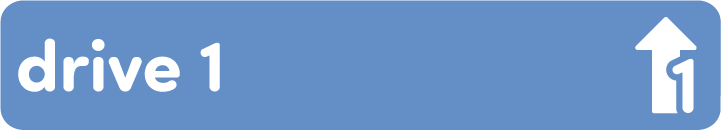

VEX 123 1. diska kodētāja karte.
 123 Robots brauks uz priekšu 1 robota garuma attālumā. 4
VEX 123 2. diska kodētāja karte.
 123 Robots brauks uz priekšu 2 robota garumu attālumā. 1

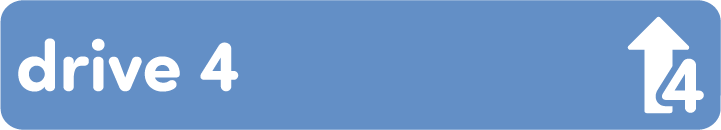

VEX 123 Drive 4 kodētāja karte.
 123 Robots brauks uz priekšu 4 robota garumus. 1

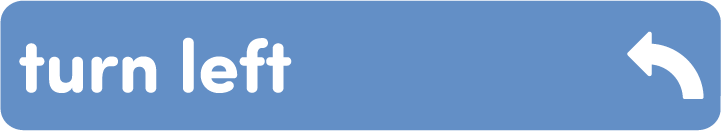

VEX 123 Pagriezieties pa kreisi. Kodētāja karte.
 123 Robots pagriezīsies uz vietas par 90 grādiem pa kreisi. 4

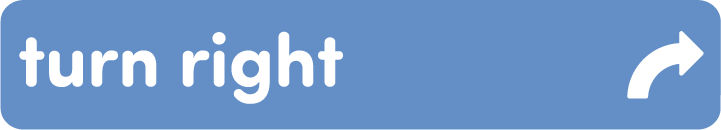

VEX 123 Pagriezieties pa labi. Kodētāja karte.
 123 Robots pagriezīsies uz vietas par 90 grādiem pa labi. 4
VEX 123 Pagrieziet nejaušu kodētāja karti.
 123 Robots pagriezīsies pa labi vai pa kreisi par nejaušu grādu skaitu. 1

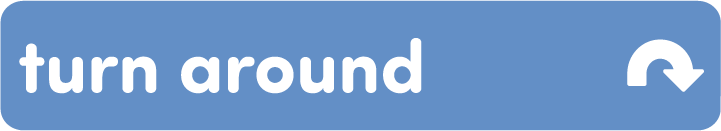

VEX 123 Apgriezties kodētāja kartīte.
 123 Robots pagriezīsies uz vietas par 180 grādiem pa labi no sākuma pozīcijas. 1
VEX 123 Braukt līdz objektam Kodētāja karte.
 123 Robots brauks uz priekšu, līdz acu sensors noteiks objektu. 1

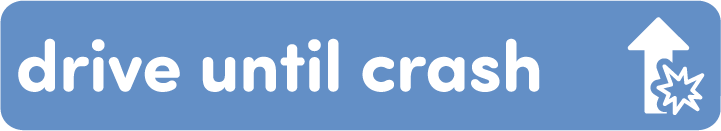

VEX 123 Brauciet līdz avārijai Kodētāja karte.
 123 Robots brauks uz priekšu, līdz tas ietrieksies objektā vai sienā. 1
VEX 123 Braukt līdz līnijai Kodētāja karte.
 123 Robots brauks, līdz tas uztvers līniju uz virsmas, pa kuru tas brauc. 1

Skaņa

Karte Uzvedība Daudzums komplektā
VEX 123 Spēlē honk Kodētāja karti.
 123 Robots atskaņos skaņu, kas līdzīga automašīnas signālam. 1
VEX 123 Play durvju zvana kodētāja karte.
 123 Robots atskaņos skaņu, kas līdzīga durvju zvanam. 1

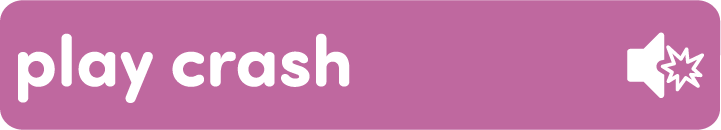

VEX 123 Izspēlē avārijas kodētāja karti.
 123 Robots atskaņos skaņu, kas līdzīga sadursmes skaņai. 1
VEX 123 Izspēlē nejaušu kodētāja karti.
 123 Robots nejauši izvēlēsies un atskaņos skaņas efektu. 1

Izskatās

Karte Uzvedība Daudzums komplektā

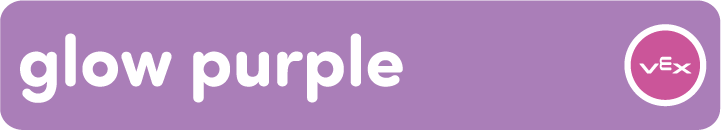

VEX 123 Mirdzoši violeta kodētāja karte.
 Indikatora lampiņa 123 robota centrā iedegsies violetā krāsā. 1

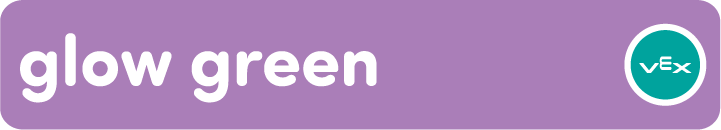

VEX 123 Zaļi spīdoša kodētāja karte.
 Indikatora gaisma 123 robota centrā iedegsies zaļā krāsā. 1
VEX 123 Mirdzoši zila kodētāja karte.
 Indikatora lampiņa 123 robota centrā iedegsies zilā krāsā. 1
VEX 123 spīdoša kodētāja karte.
 Indikatora gaisma 123 robota centrā neiedegsies. 1

Kontrole

Karte Uzvedība Daudzums komplektā
VEX 123 Ja objekta kodētāja karte.
 Izmanto acu sensoru, lai pārbaudītu, vai tieši tā priekšā ir noteikts objekts. 1

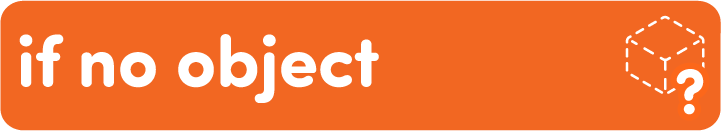

VEX 123 Ja nav objekta, kodētāja karte.
 Izmanto acu sensoru, lai pārbaudītu, vai tieši tā priekšā nav konstatēts objekts. 1
VEX 123 Ja sarkana Kodētāja karte.
 Izmanto acu sensoru, lai pārbaudītu, vai ir noteikta sarkanā krāsa. 1
VEX 123 Ja zaļa Kodētāja karte.
 Izmanto acu sensoru, lai pārbaudītu, vai ir noteikta zaļā krāsa. 1
VEX 123 Ja zila Kodētāja karte.
 Izmanto acu sensoru, lai pārbaudītu, vai ir noteikta zilā krāsa. 1

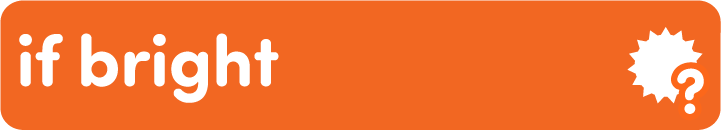

VEX 123 Ja spilgta kodētāja karte.
 Izmanto acu sensoru, lai pārbaudītu, vai tiek uztverts spilgts apkārtējais apgaismojums vai spilgts objekts. 1

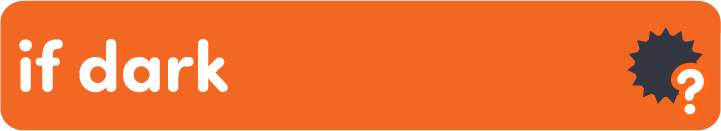

VEX 123 Ja tumša Kodētāja karte.
 Izmanto acu sensoru, lai pārbaudītu, vai nav uztverts apkārtējais apgaismojums vai tumšs objekts. 1
VEX 123 Ja labā poga Kodētāja karte.
 Pārbauda, ​​vai uz 123. robota ir nospiesta labā poga. 1
VEX 123 Ja kreisā poga Kodētāja karte.
 Pārbauda, ​​vai uz 123. robota ir nospiesta kreisā poga. 1
VEX 123 Ja pārvietošanas poga Kodētāja karte.
 Pārbauda, ​​vai uz 123. robota ir nospiesta pārvietošanas poga. 1
VEX 123 Ja skaņas poga Kodētāja karte.
 Pārbauda, ​​vai uz 123. robota ir nospiesta skaņas poga. 1

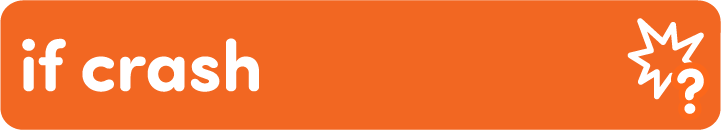

VEX 123 Kodētāja kartes avārijas gadījumā.
 Pārbauda, ​​vai 123. robots saduras ar kādu objektu. 1

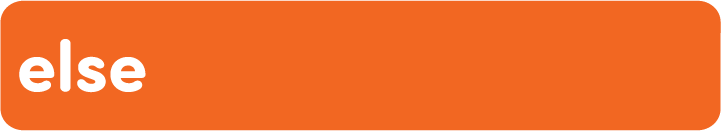

VEX 123 Else kodētāja karte.
 Lieto kopā ar “Ja” kodētāja karti. “Citādi” kodētāja karte palaidīs kodētāja kartes zem “Citādi”, ja “Ja” kodētāja kartes nosacījums netiks izpildīts. 1

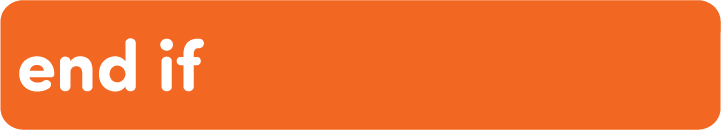

VEX 123 Kodētāja kartes beigas.
 Noslēdz "Ja" un "Citādi" kodētāja kāršu secību. 1

Pasākums

Karte Uzvedība Daudzums komplektā

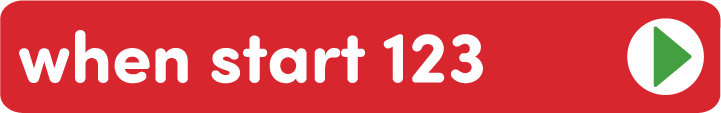

VEX 123 Kad sākas 123 Kodētāja karte.
 Projekts tiek sākts, kad kodētājā tiek nospiesta poga “Sākt”. 1
VEX 123 Dodieties uz kodētāja kartes sākumu.
 Kodētājs atgriezīsies pie kodētāja kartes “Kad sākt 123” un turpinās projekta izpildi. 1

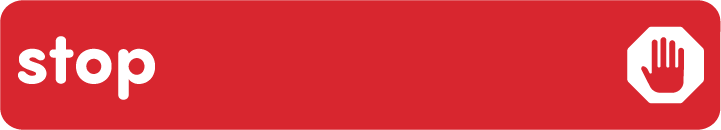

VEX 123 Stop kodētāja karte.
 Aptur un beidz projektu. Visas kārtis, kas seko “Stop” kārtij, netiks ņemtas vērā. 1

Darbība

Karte Uzvedība Daudzums komplektā

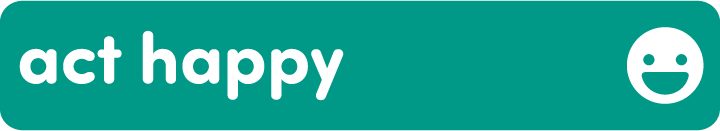

VEX 123 Rīkojieties laimīgi, kodētāja karte.
 123 Robots pagriežas pa labi par 360 grādiem un atskaņo smieklu skaņu, lai atdarinātu laimīgu uzvedību. 1

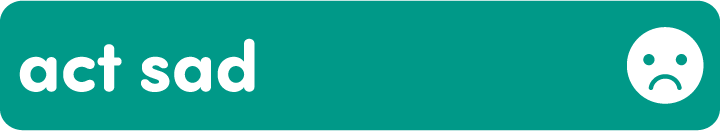

VEX 123 likuma skumjā kodētāja karte.
 123. Robots brauc atpakaļgaitā, pagriežas pa kreisi un tad pa labi, atskaņo skaņu "uh oh" un tad brauc uz priekšu, atdarinot skumju uzvedību. 1

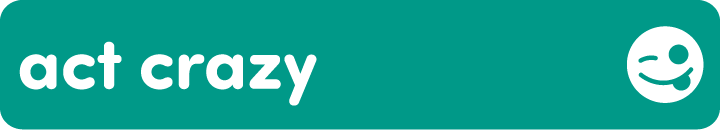

VEX 123 Act trakā kodētāja karte.
 123 Robots pagriežas pa kreisi pa apli un pēc tam pa labi, vienlaikus atskaņojot "cilpas" skaņu, lai atdarinātu traku uzvedību. 1

Laiks

Karte Uzvedība Daudzums komplektā
VEX 123 Pagaidiet 1 sekundi Kodētāja karte.
 123 Robots nogaidīs vienu sekundi, pirms pāries pie nākamās kodētāja kartes projektā. 1

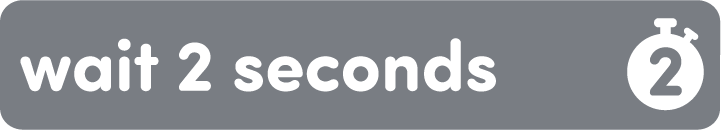

VEX 123 Pagaidiet 2 sekundes. Kodētāja karte.
 123 Robots gaidīs divas sekundes, pirms pāries pie nākamās kodētāja kartes projektā. 1
VEX 123 Pagaidiet 4 sekundes. Kodētāja karte.
 123 Robots gaidīs četras sekundes, pirms pāries pie nākamās kodētāja kartes projektā. 1
