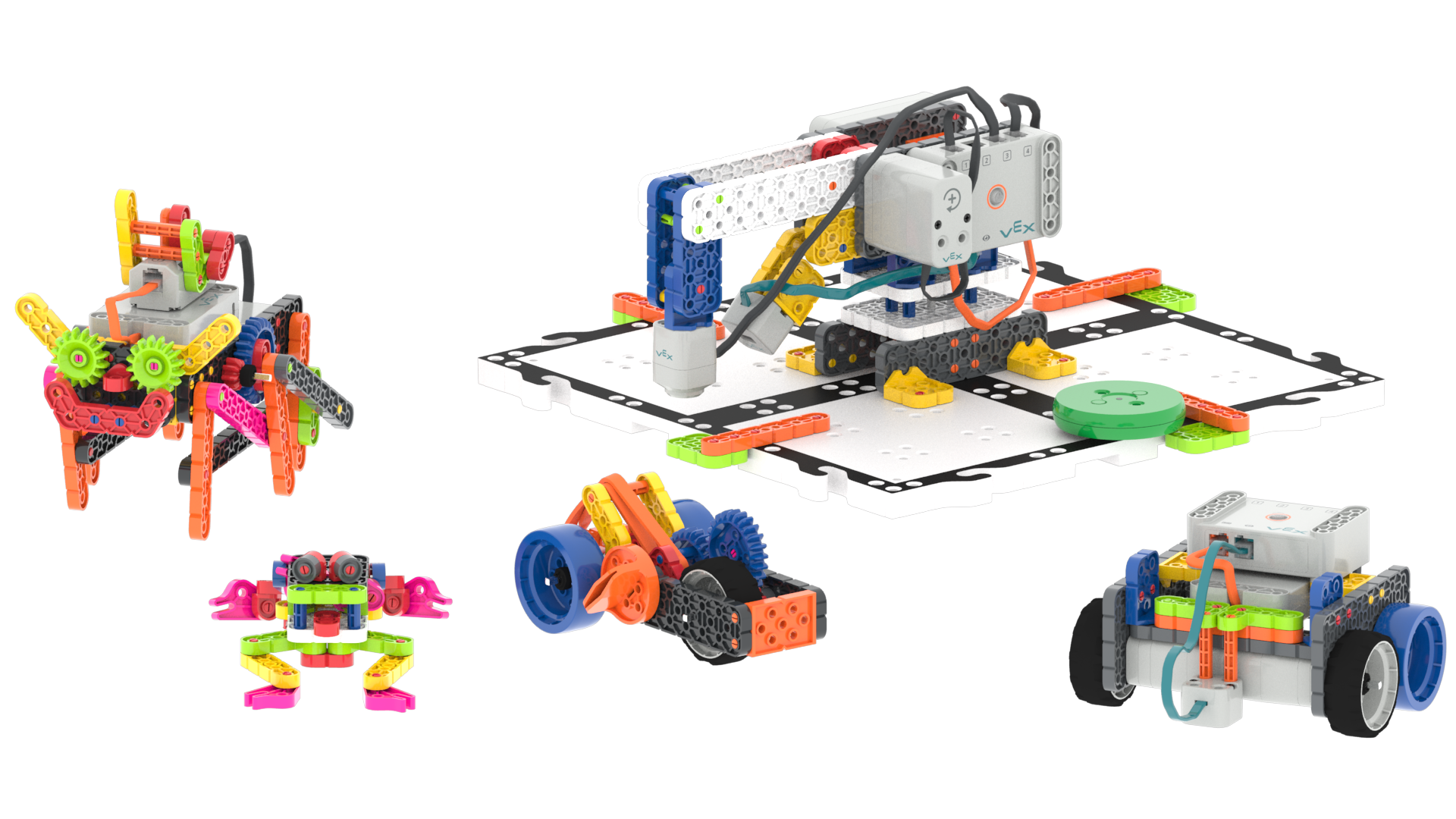

VEX GO būvēšanas sistēma ir vienkāršs un jautrs veids, kā ļaut 3.–5. klases skolēniem veidot daudzus izglītības projektus. Tā elastību un funkcionalitāti var izmantot arī augstākās klasēs.
Šis raksts iepazīstinās jūs ar daļām, kas ļaus jums izveidot VEX GO projektus.
Sijas

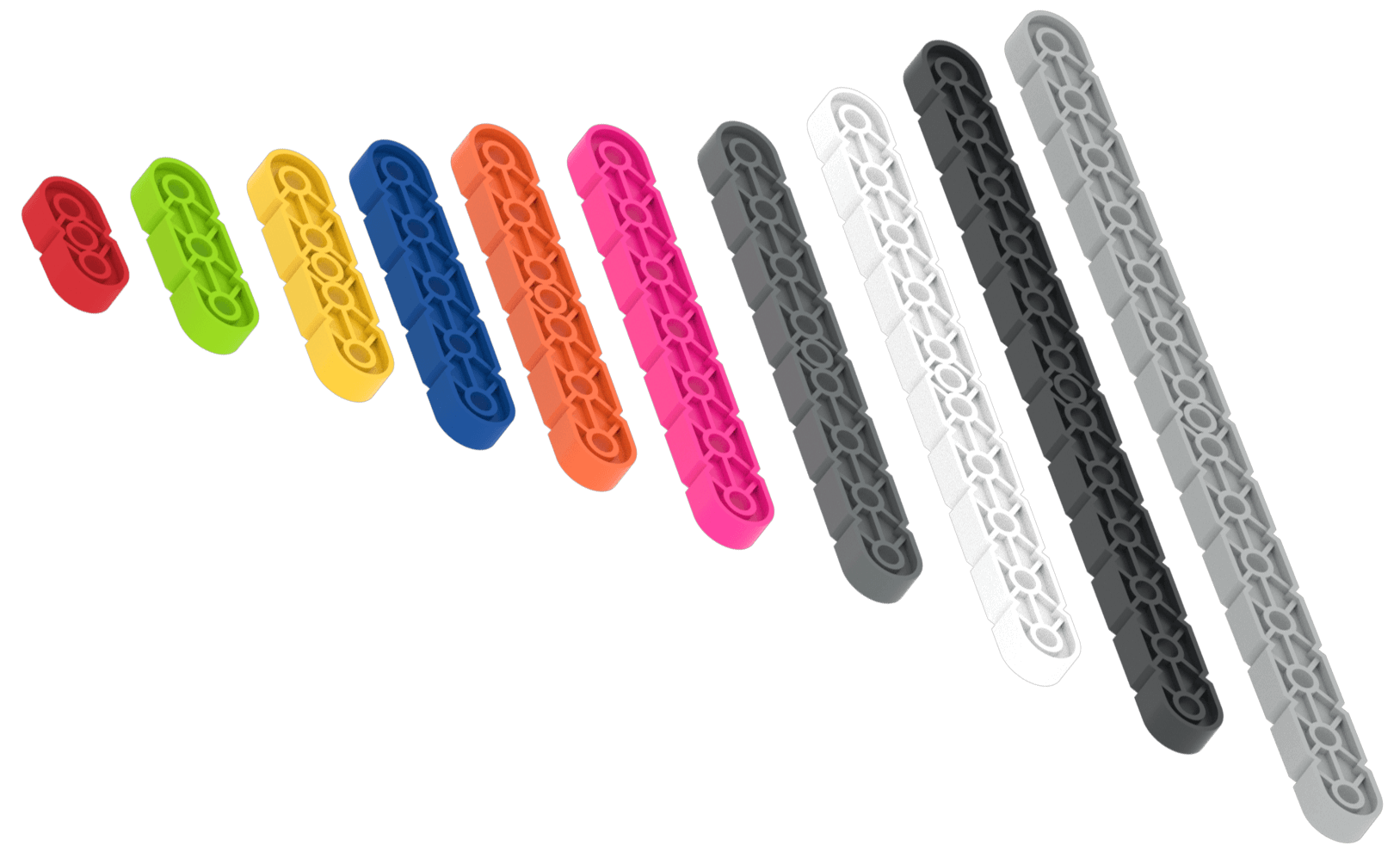

Sijas ir viena cauruma platas plastmasas detaļas. To garums tiek identificēts pēc krāsas, un tiem ir 10 dažādi garumi.

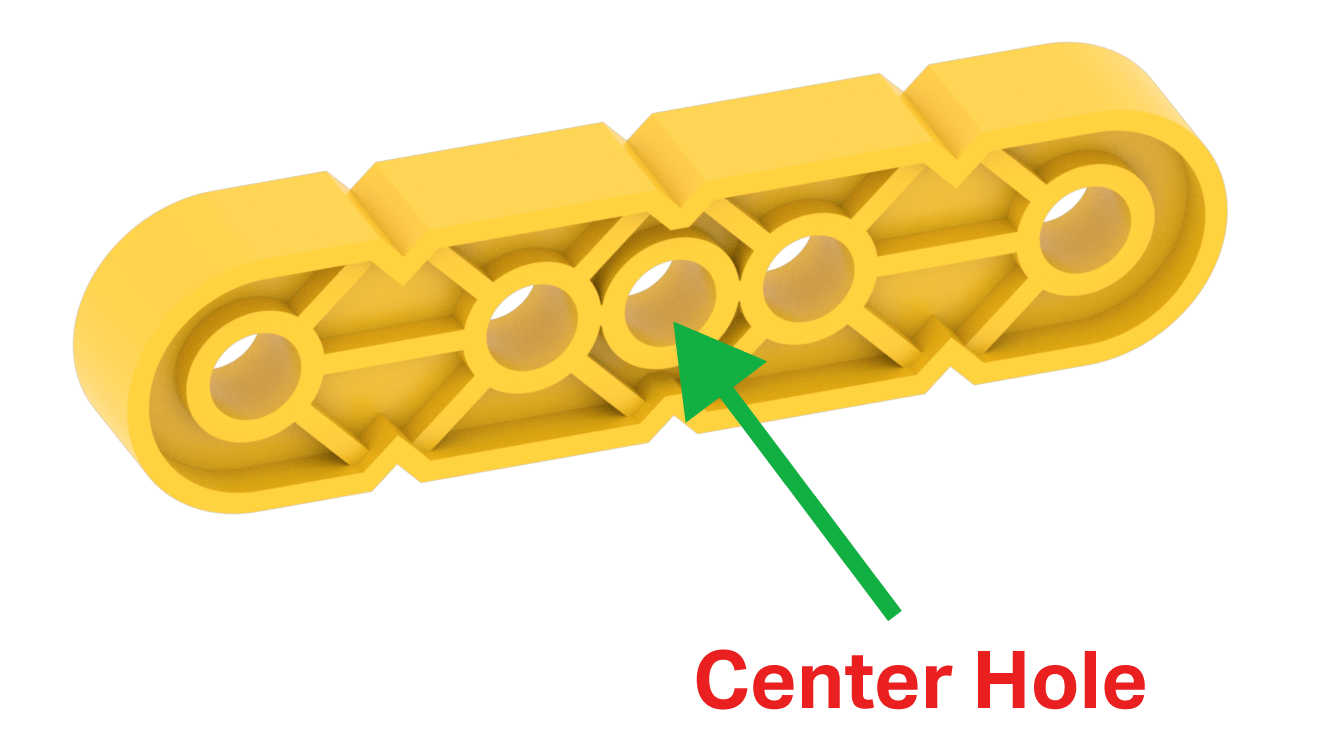

Katrai no sijām ir centrālais caurums, kas ļauj tām ievietot savienotāju tieši to centrā. Centra caurumi nodrošina lielu elastību, veidojot projektu.

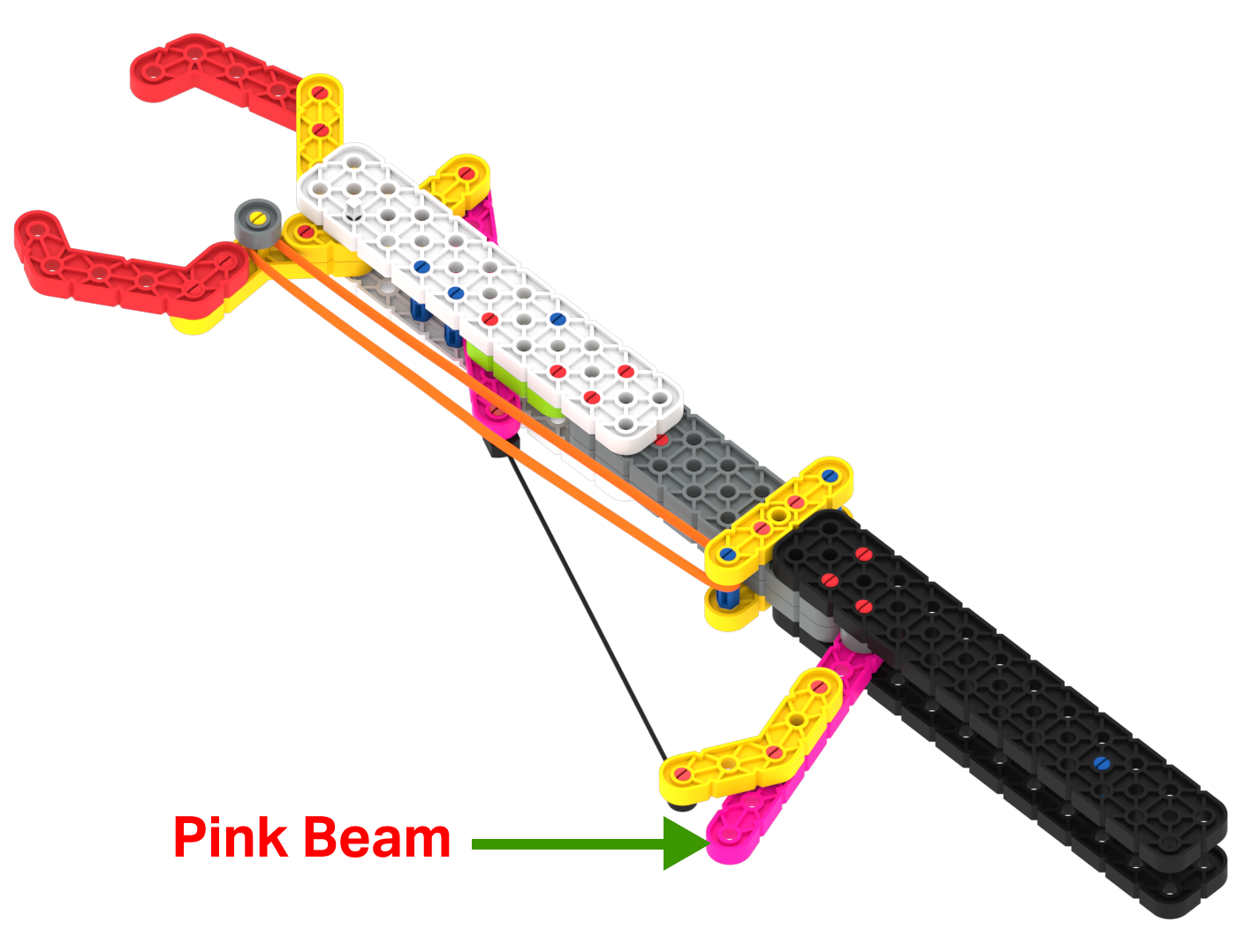

Sijas ir ļoti noderīgas ēkas daļas. Piemēram, projektā Adaptation Claw tie tiek izmantoti vairākām lietām. Rozā sija tiek izmantota kā vilkšanas rokturis, lai aizvērtu spīļu.
Leņķa sijas

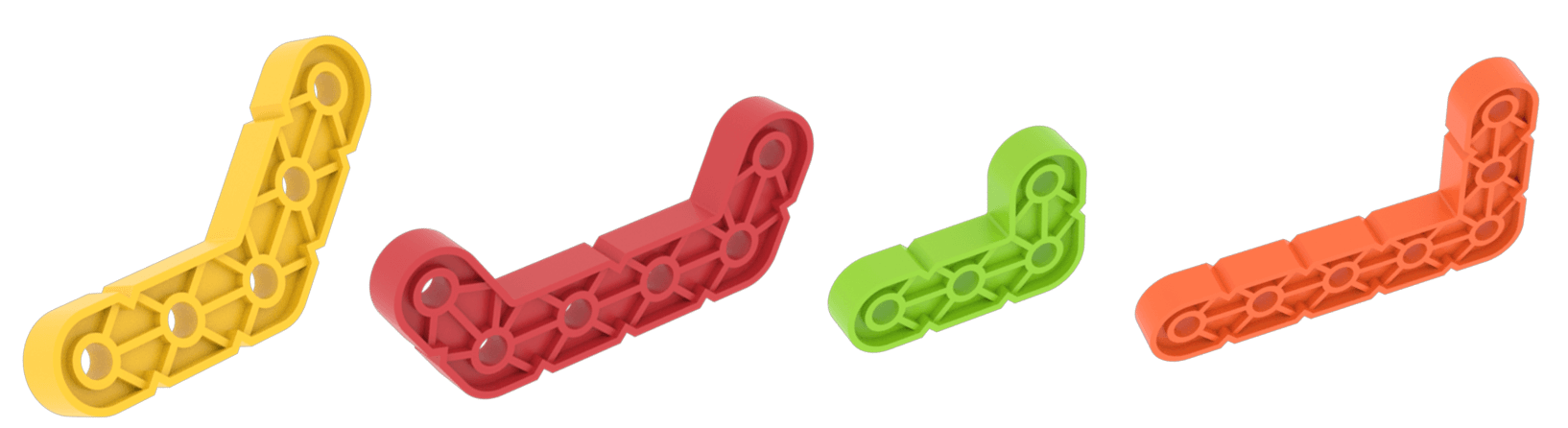

Leņķa sijas ir sijas, kas ir viena cauruma platas un kurām ir leņķis. Ir četri leņķa stari, tostarp:
- dzeltenā leņķa stars, kura leņķis ir 45 grādi
- Sarkanā leņķa stars, kura katrā galā ir 60 grādu leņķis
- mazāks Green Angle Beam, kura leņķis ir 90 grādi
- lielāks Orange Angle Beam, kura leņķis ir 90 grādi

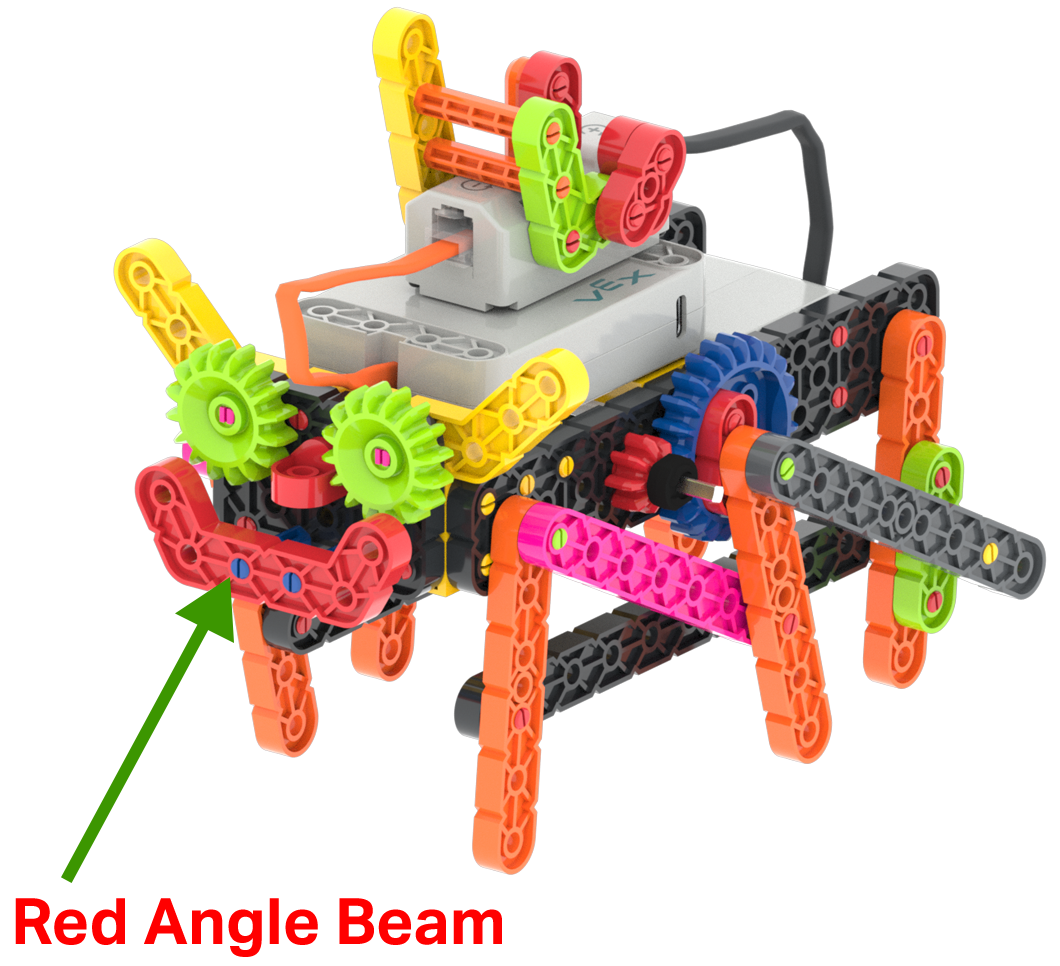

Leņķa sijas ļauj projektiem novietot konstrukcijas leņķī. Tas ir ļoti noderīgi neatkarīgi no tā, vai jūsu projektam ir nepieciešama lielākā daļa, kas novietota leņķī, vai interesants papildinājums. Piemēram, Crawler projektā Red Angle Beam rada jautru muti robotam.
Lielas sijas

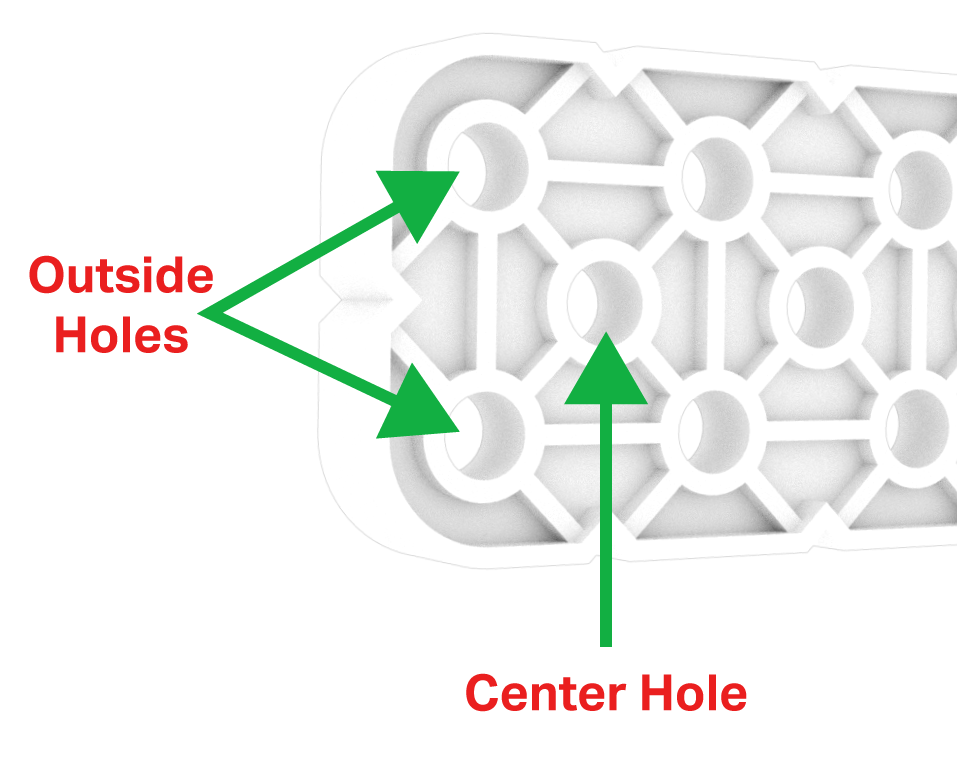

Lielajām sijām ir ļoti noderīgs caurumu modelis. Ir divas ārējās caurumu rindas, kas ir sakārtotas viena ar otru. Ir vidējā caurumu rinda, kas atrodas pusceļā starp katru ārējo caurumu. Šis modelis pieļauj daudz dažādu veidu, kā lielās sijas var piestiprināt pie citām daļām.

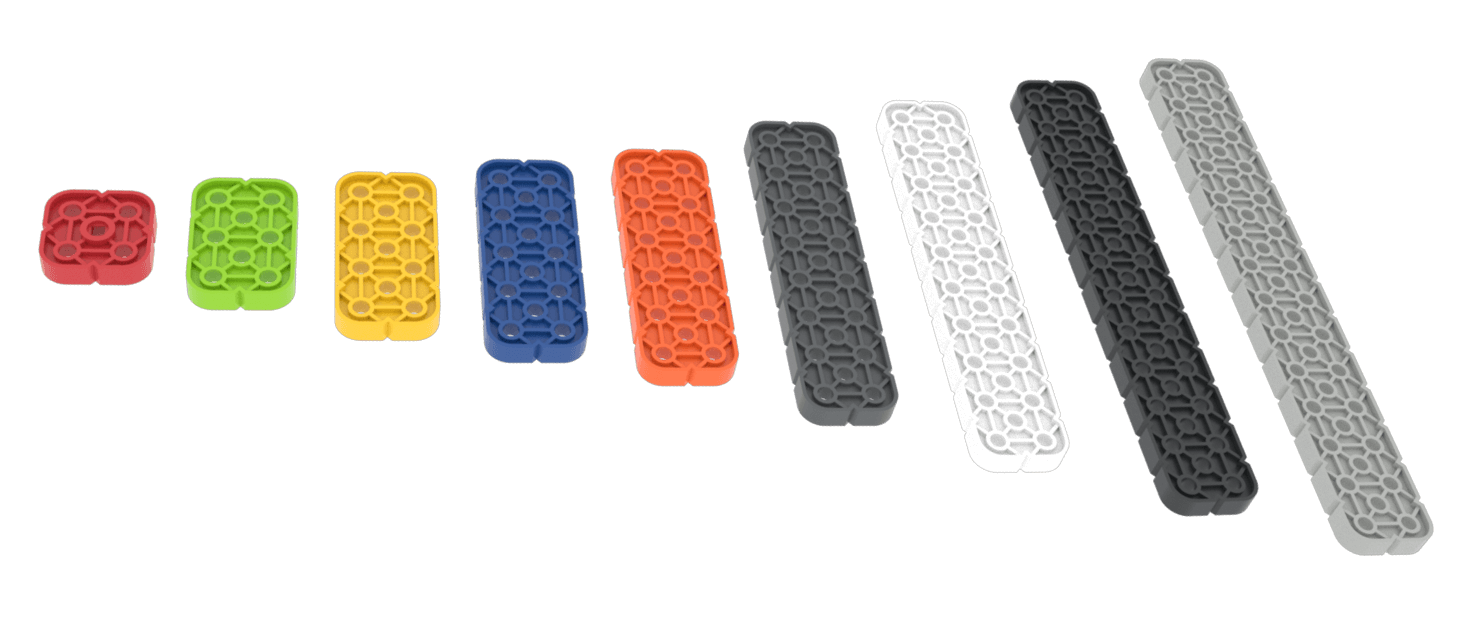

Lielie staru garumi tiek identificēti pēc to krāsas, un tiem ir deviņi dažādi garumi.
Sarkanā kvadrāta sija

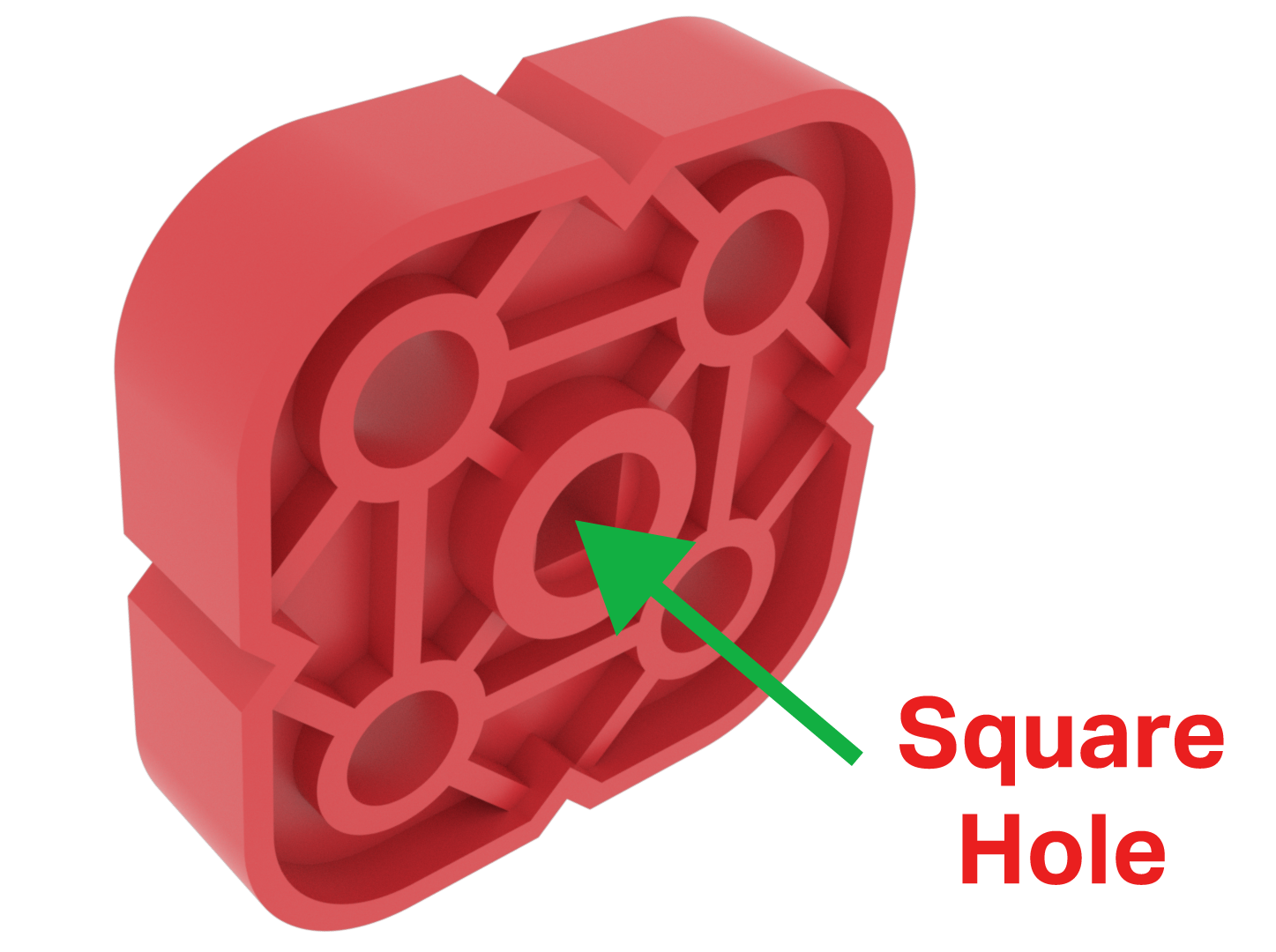

Sarkanā kvadrāta sija ir īpaša liela sija. Tas ir divus caurumus plats un divus caurumus garš, padarot to par kvadrātveida daļu. Sarkanā kvadrāta sijas īpašā iezīme ir tās centrālā caurums. Centrālais caurums ir kvadrātveida caurums.
Kvadrātveida caurums ļauj caurumā ievietot kvadrātveida tapu vai vārpstu. Sarkanā kvadrāta sija būs spiesta griezties ikreiz, kad kvadrātveida tapa/vārpsta būs spiesta griezties.

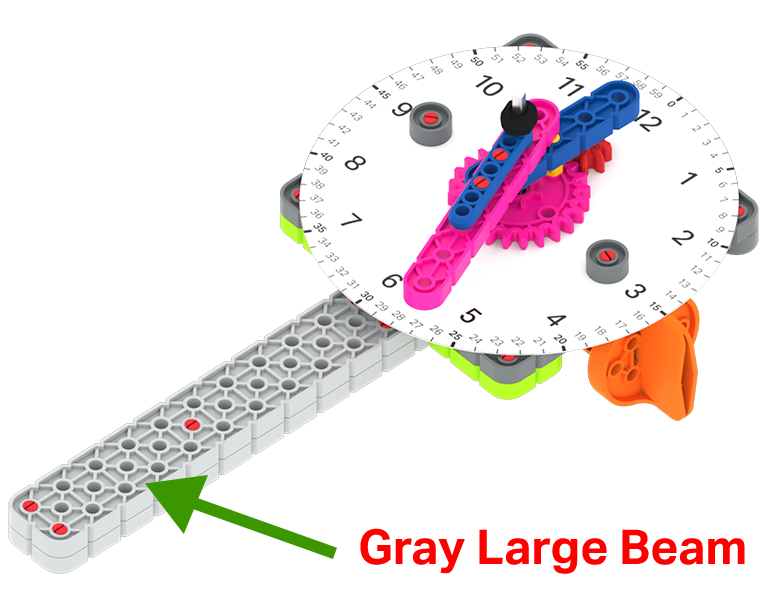

Lielās sijas tiek izmantotas kā galvenās daļas daudzos projektos. Piemēram, projektā Clock kā pulksteņa rokturis tiek izmantotas divas pelēkas lielas sijas.
Plāksnes

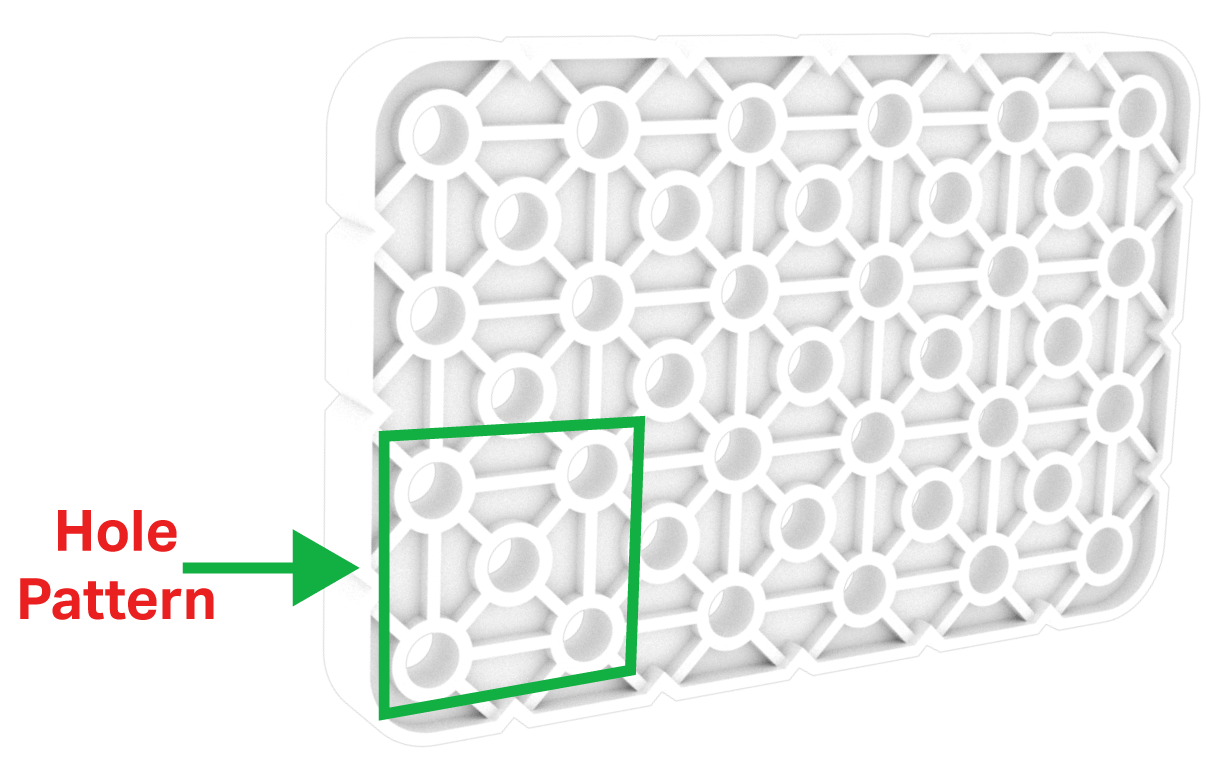

Plāksnes ir platākās no plastmasas daļām, un to platums ir trīs caurumu platums un četru caurumu platums. Plāksnēs tiek izmantots tāds pats caurumu raksts kā lielajām sijām.
Plāksnēm ir pieci dažādi garumi. To dažādais garums tiek identificēts pēc krāsas.
Plāksnes ir ļoti noderīgas celtniecības projektos, jo tajās ir daudz caurumu citu detaļu savienošanai. Piemēram, Robot Arm projektā divas tumši pelēkas plāksnes nodrošina daudz caurumu, lai piestiprinātu citas daļas.
Sijas, leņķa sijas, lielās sijas un plāksnes ir VEX GO sistēmas daļas, kas ļaus īstenot projektu no iztēles realitātē.
