Lai Jetson varētu pareizi darboties, ir jāinstalē Intel Dual Band Wi-Fi un antenas.

Nepieciešamas daļas

Diagramma, kurā parādītas visas VEX AI iestatījumā iekļautās daļas, ilustrējot komponentus, kas nepieciešami montāžai un konfigurēšanai V5 robotikas sistēmā.

Montāžai nepieciešamās detaļas ir šādas:

Džetsons
Intel Dual Band Wi-Fi
2x antenas

Noņemiet Jetson nano moduli

Attēls, kurā parādīts ventilatora noņemšanas process no VEX AI robota, ilustrējot VEX AI sistēmas iestatīšanas darbības.

Atvienojiet ventilatoru, ja tas ir pievienots Jetson nano modulim, un noņemiet to. Ja ventilators jau ir atvienots, pārejiet uz 2. darbību.

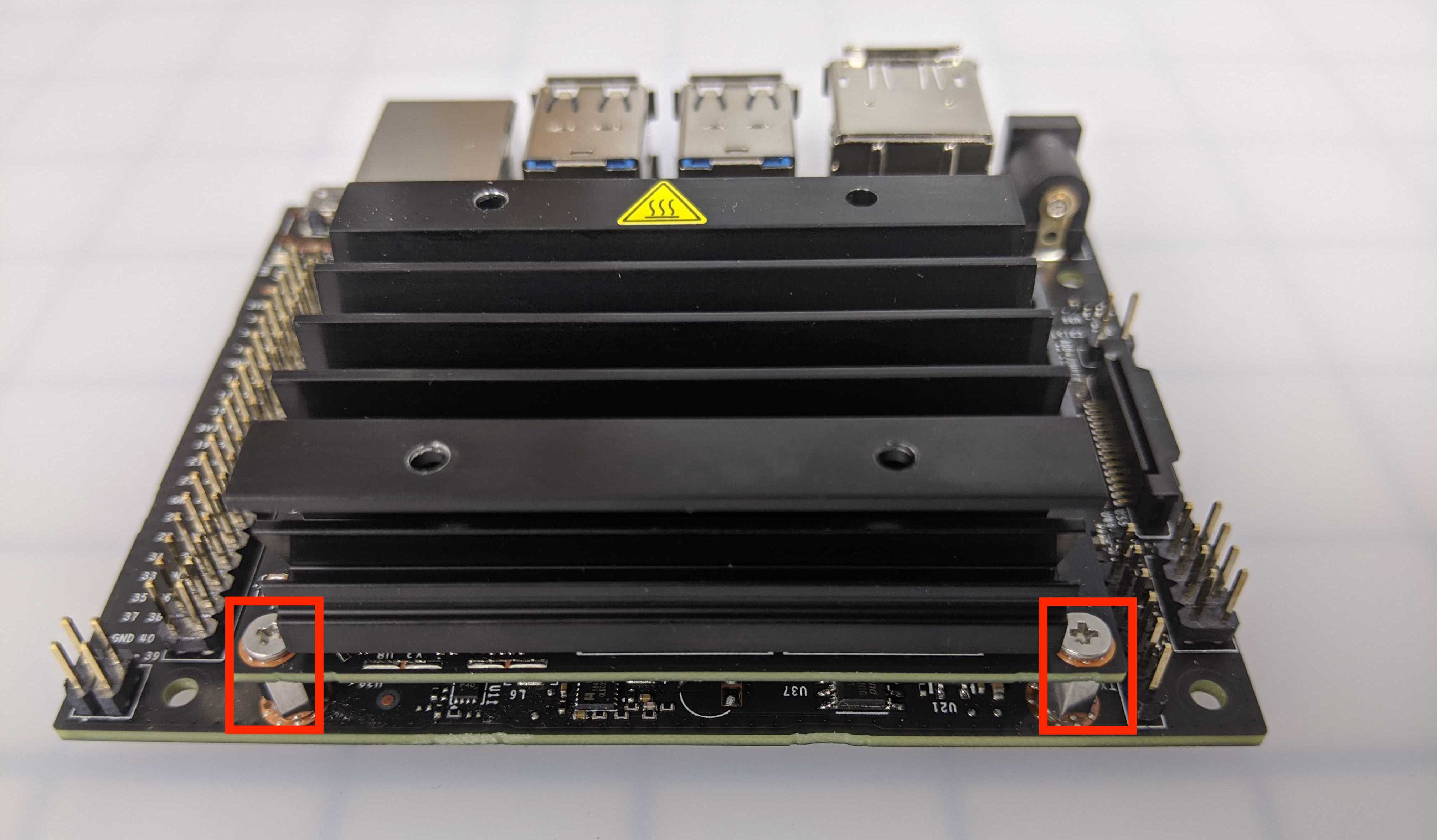

Divu skrūvju radiatora diagramma ar marķētiem komponentiem, kas ilustrē tā iestatīšanu VEX AI lietojumprogrammām.

Noņemiet divas skrūves, kas tur Jetson nano moduli pie nesēja plates.

Divi VEX AI klipi blakus, demonstrējot to dizainu un funkcijas VEX AI iestatīšanai robotikas lietojumprogrammās.

Kad skrūves ir noņemtas, atveriet abas cilnes, kas tur Jetson nano moduli nesējplatē. Dariet to, uzmanīgi pavelkot izciļņus horizontāli prom no Jetson nano moduļa.

Diagramma, kurā parādīti VEX AI radiatoru klipi ar marķētiem komponentiem pareizai iestatīšanai VEX V5 robotikas sistēmā.

Katrā Jetson Nano moduļa pusē ir cilne.

VEX AI dzesētāja tuvplāns ar ieskrūvējamu norādi, kas ilustrē VEX AI iestatīšanas procesu V5 kategorijas aprakstā.

Uzmanīgi izvelciet Jetson nano moduli tieši no nesēja paneļa. Ievērojiet skrūvi Carrier Board vidū.

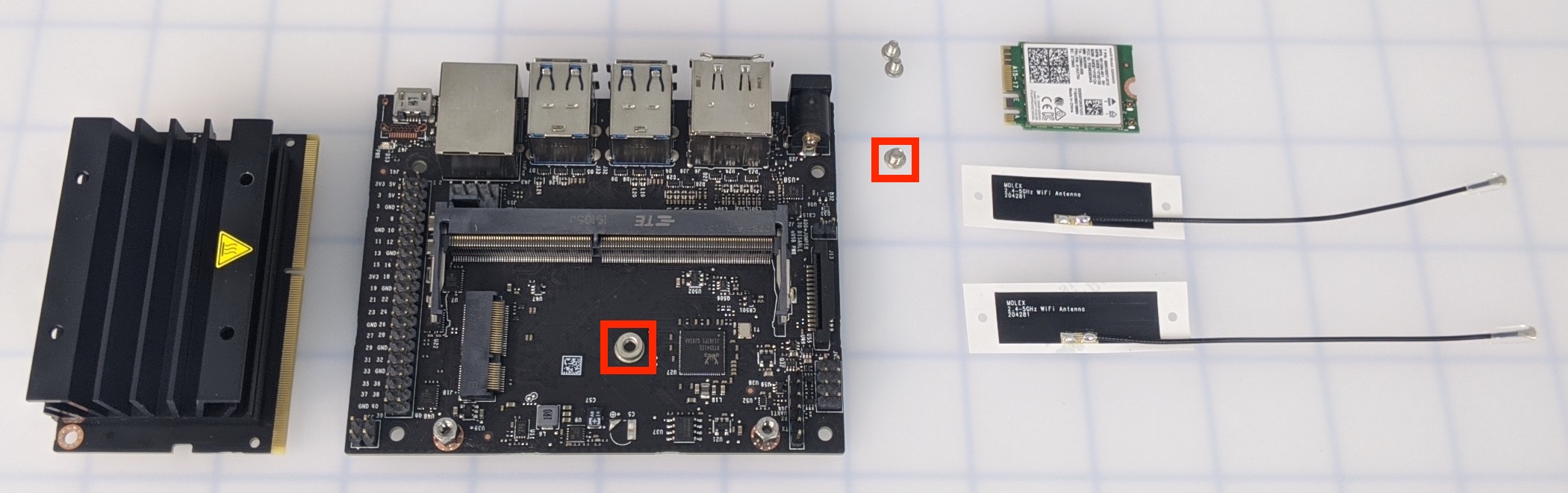

Diagramma, kurā parādīta vidējās skrūves noņemšana no VEX AI robota komplekta, izceļot konkrēto skrūvi, kas jāizņem pareizai uzstādīšanai.

Noņemiet skrūvi Carrier Board vidū.

Pievienojiet antenas

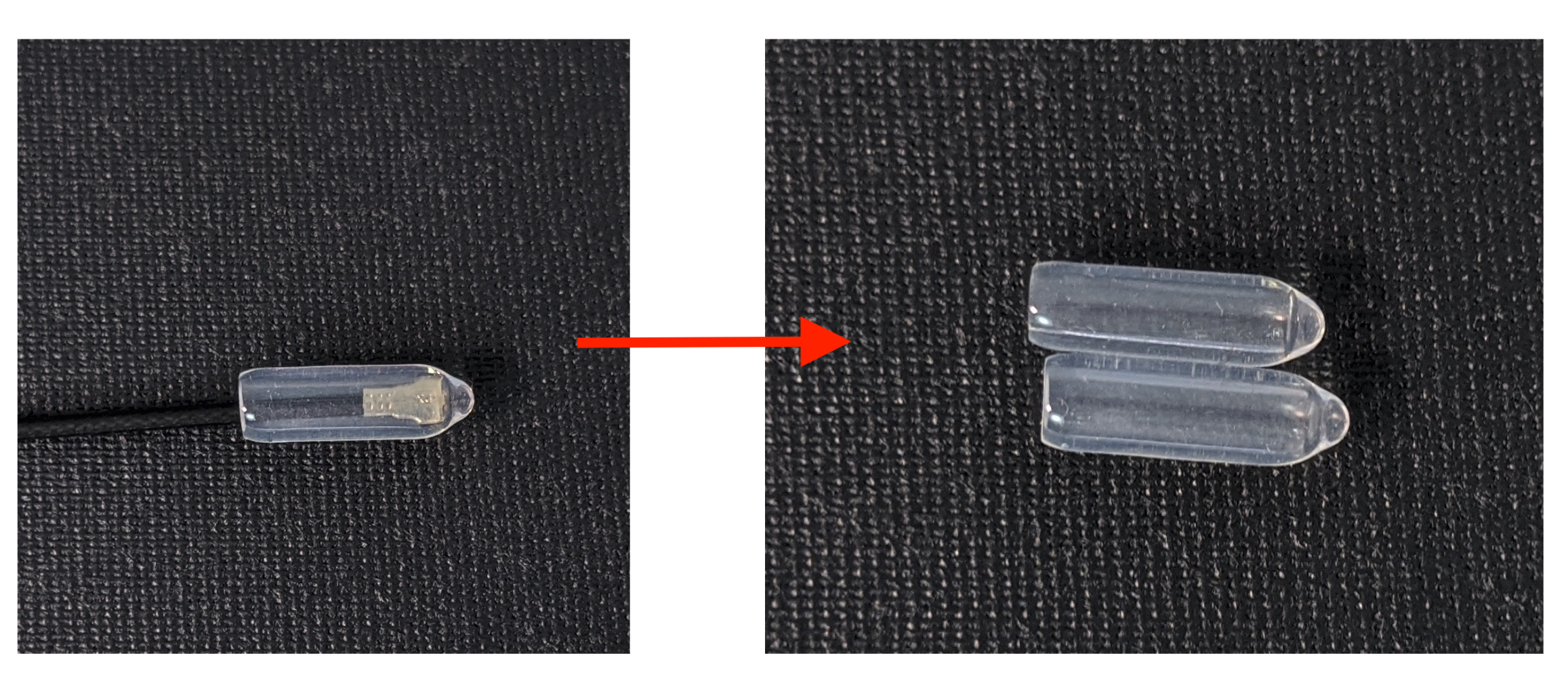

Attēlu kolāža, kas demonstrē plastmasas pārsegu noņemšanu no VEX AI komponentiem, demonstrējot soli pa solim instrukcijas VEX AI iestatīšanai V5 kategorijā.

Noņemiet antenām plastmasas vāciņu.

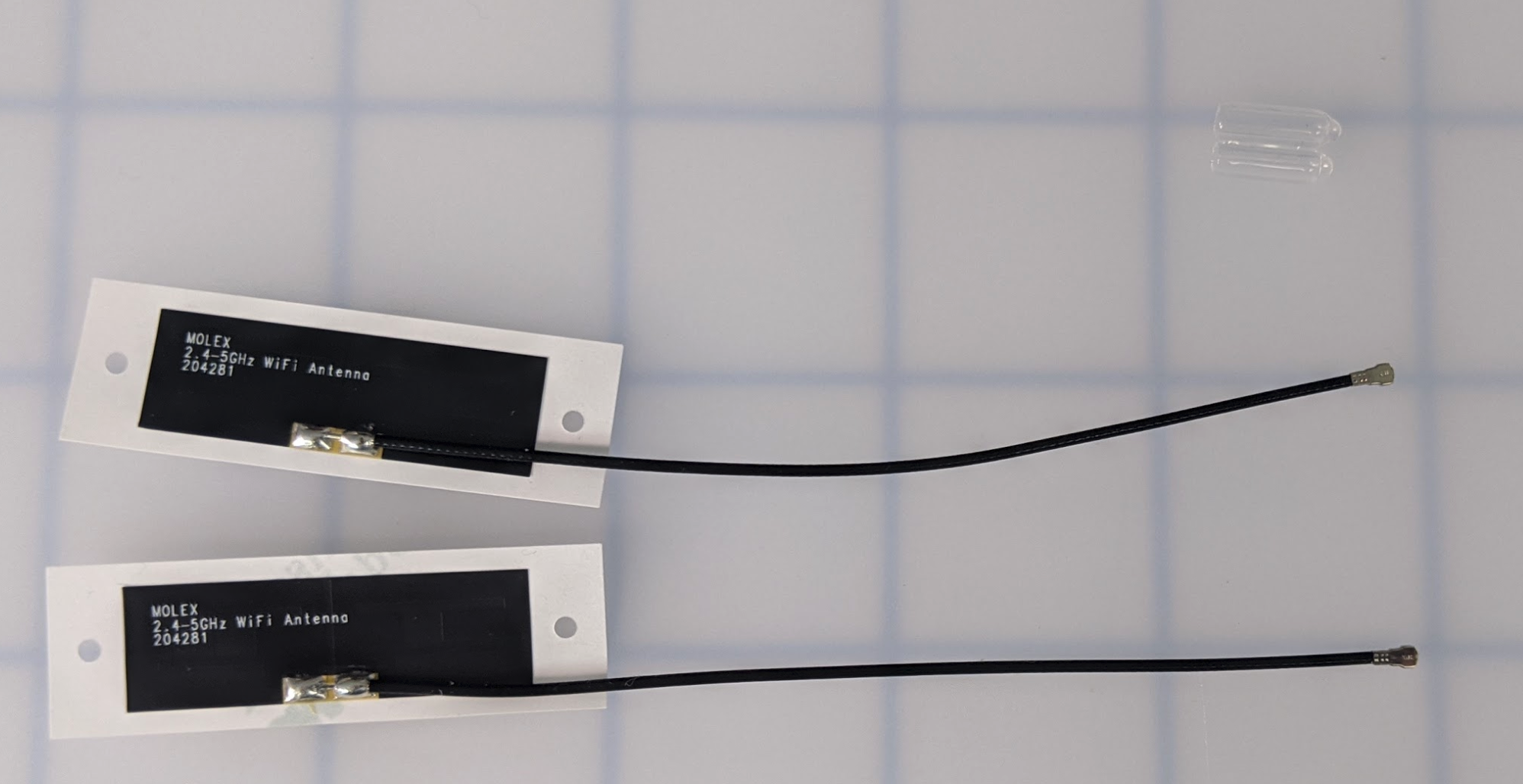

Attēlā redzama VEX AI iestatīšana ar noņemtiem pilniem vākiem, izceļot VEX robotikas sistēmas iekšējos komponentus un konfigurāciju.

Pārliecinieties, vai no abām antenām ir noņemti plastmasas pārsegi.

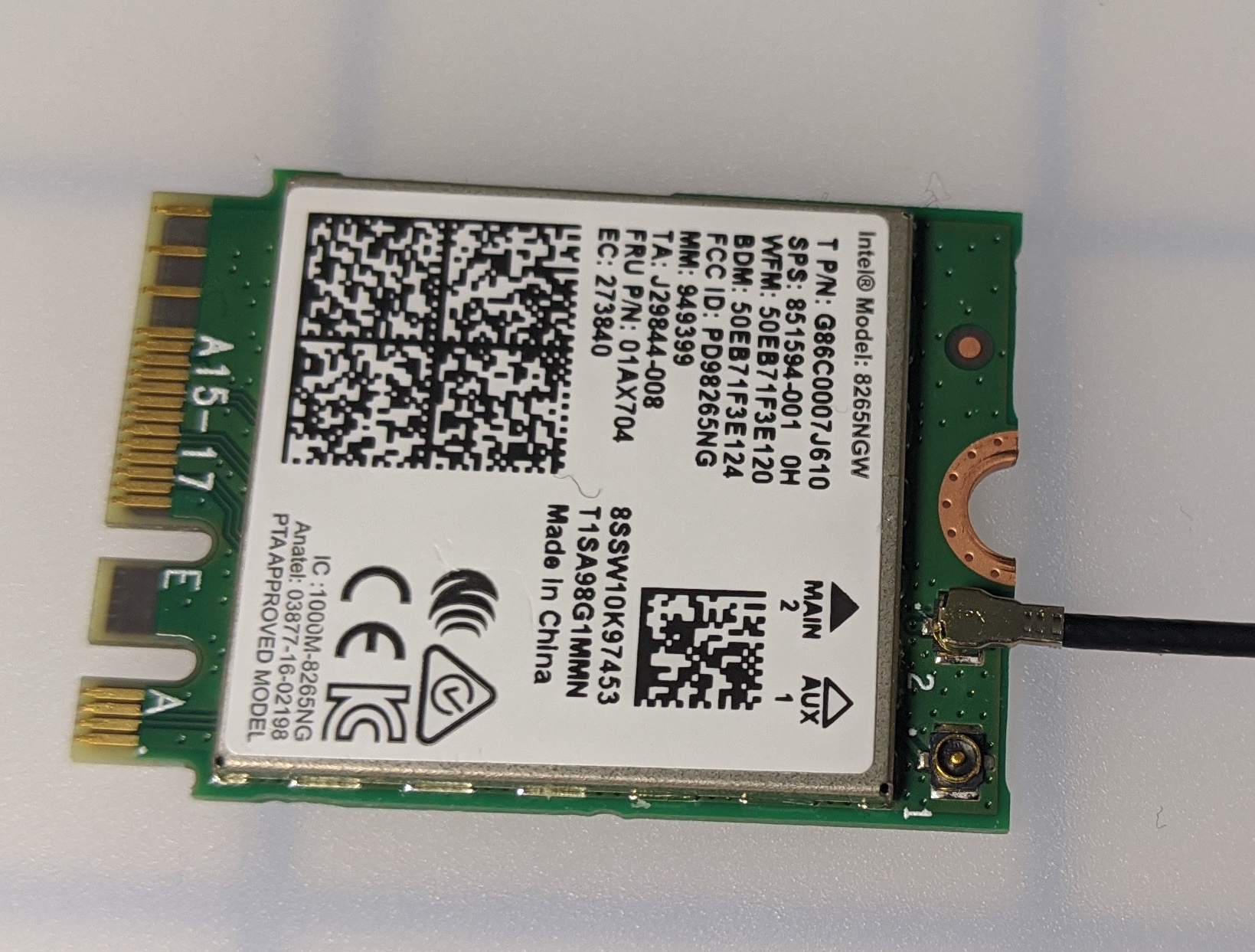

VEX AI robota iestatīšanas tuvplāns ar dažādiem komponentiem un vadiem, kas ilustrē VEX robotikas konfigurācijas procesu V5 kategorijas apraksta un VEX AI iestatīšanas kontekstā.

Pievienojiet vienu antenu Intel Dual Band Wi-Fi. Noteikti veiciet vieglu spiedienu, jo detaļas ir trauslas. Klikšķa skaņa nodrošinās, ka antena ir pilnībā pievienota.

piezīme: ja ir nepieciešams lielāks spiediens, lai nostiprinātu antenu, izmantojiet zīmuļa dzēšgumiju vai citu nelielu priekšmetu, lai izdarītu lielāku spiedienu. Nav ieteicams izmantot metālu spiediena izdarīšanai.

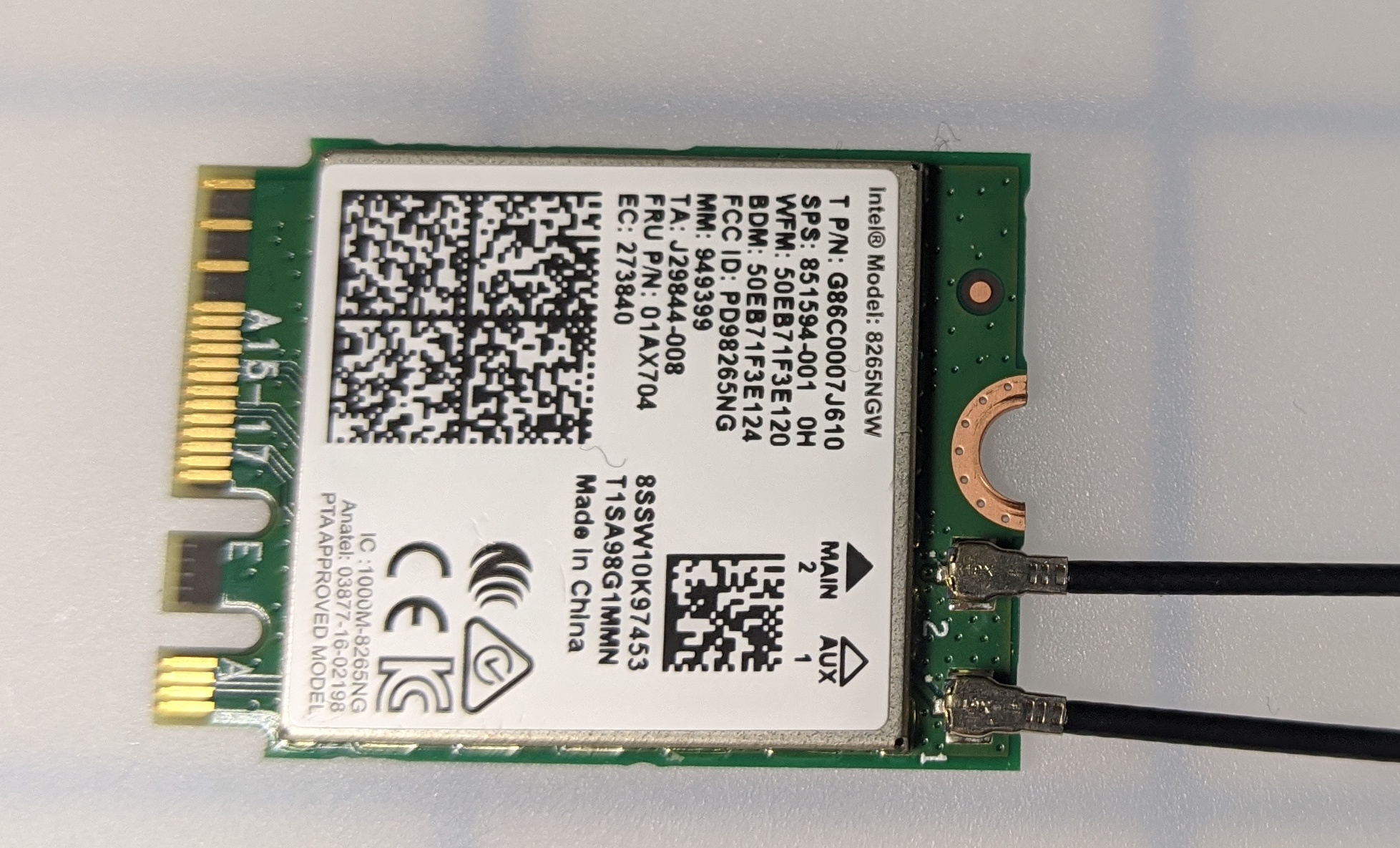

VEX AI iestatījuma tuvplāns ar dažādiem komponentiem un vadiem, kas ilustrē VEX robotikas konfigurācijas procesu V5 kategorijas apraksta kontekstā.

Pievienojiet otro antenu, veicot to pašu procedūru iepriekšējā darbībā.

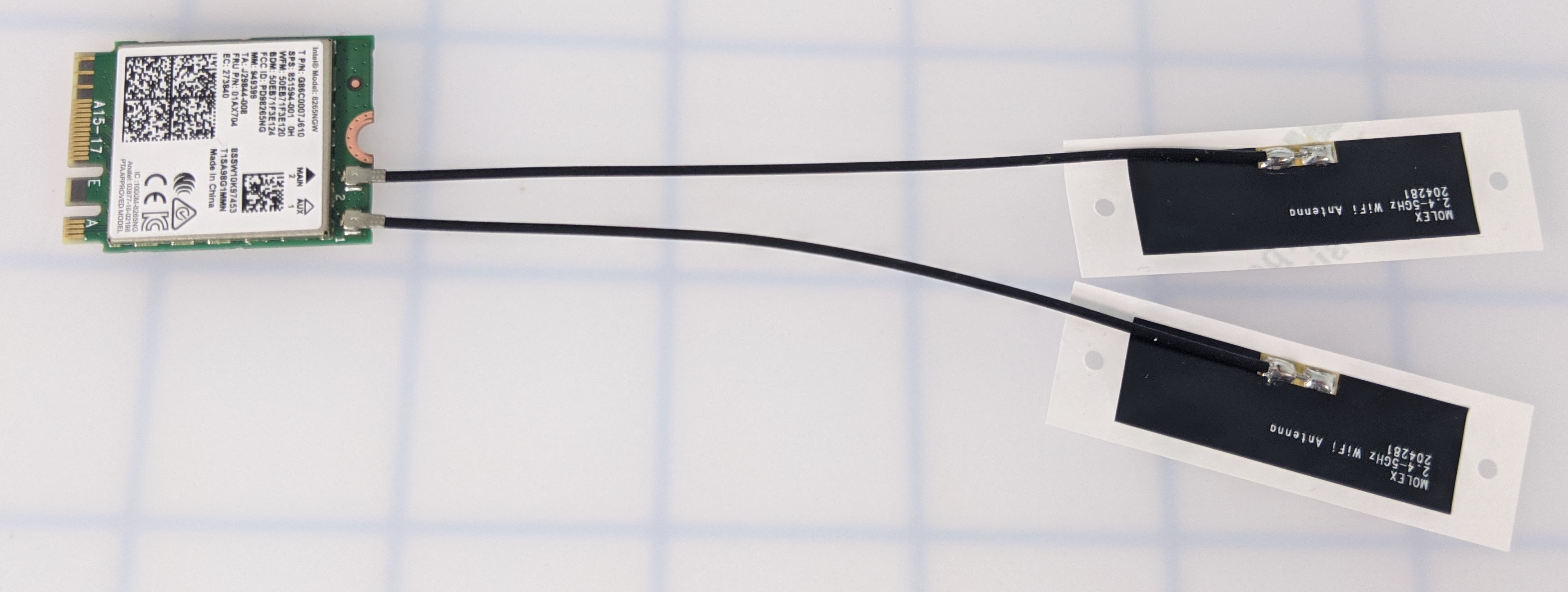

Attēlā redzams VEX AI iestatīšanas process, kurā ir VEX robotikas komplekts ar dažādiem komponentiem, kas sakārtoti uz galda, ilustrējot konfigurācijas darbības efektīvai AI integrācijai.

Pārliecinieties, vai abas antenas ir pilnībā pievienotas Intel Dual Band Wi-Fi. Paņemiet Intel Dual Band Wi-Fi, lai nodrošinātu, ka abas antenas ir drošas un neviena no tām nenokrīt.

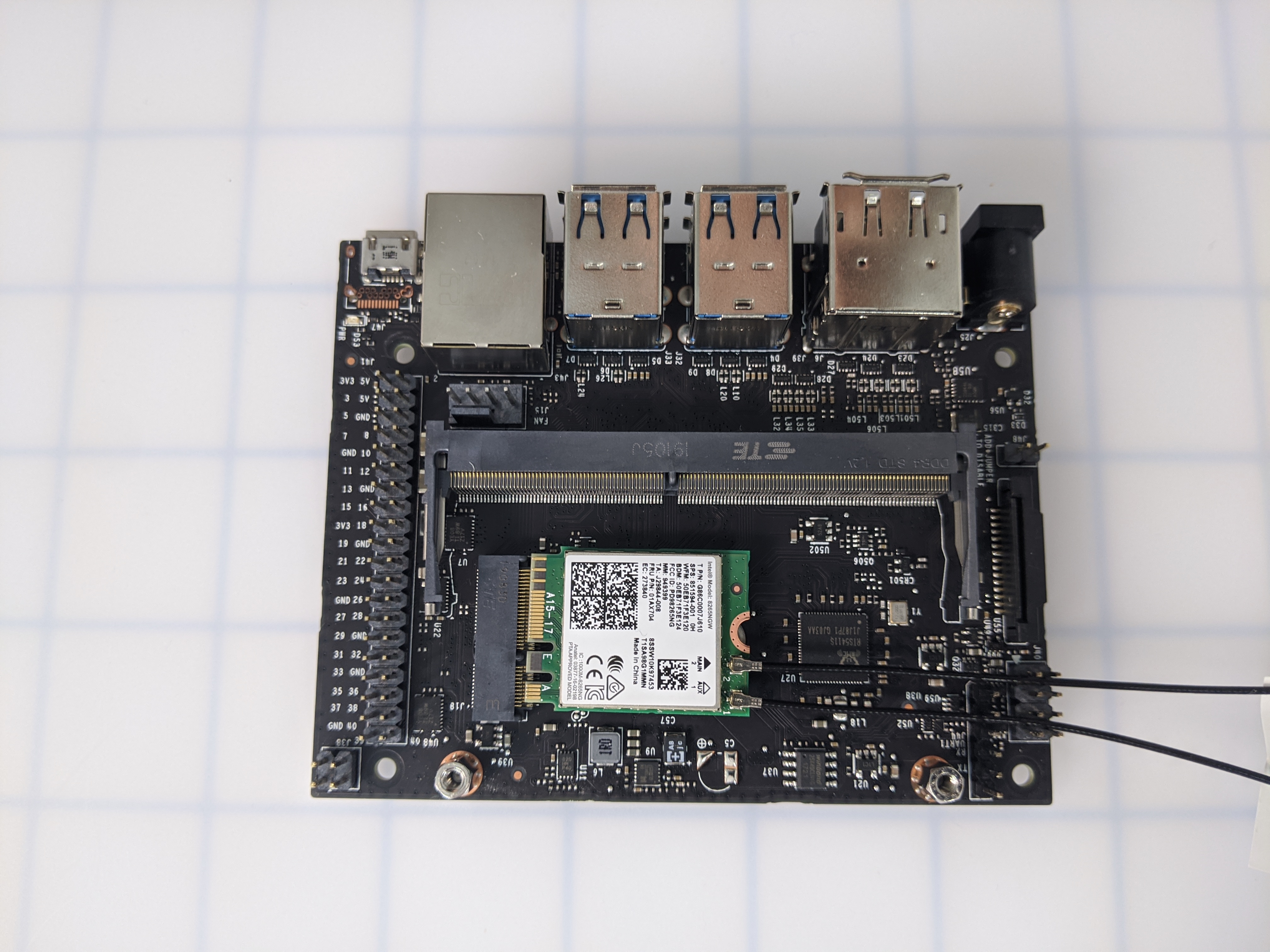

VEX AI robota iestatīšanas tuvplāna attēls, kurā parādīti konfigurācijai nepieciešamie komponenti un vadi. Attēls ir daļa no V5 kategorijas apraksta sadaļā VEX AI iestatīšana.

Novietojiet Intel Dual Band Wi-Fi nesējplatē leņķī.

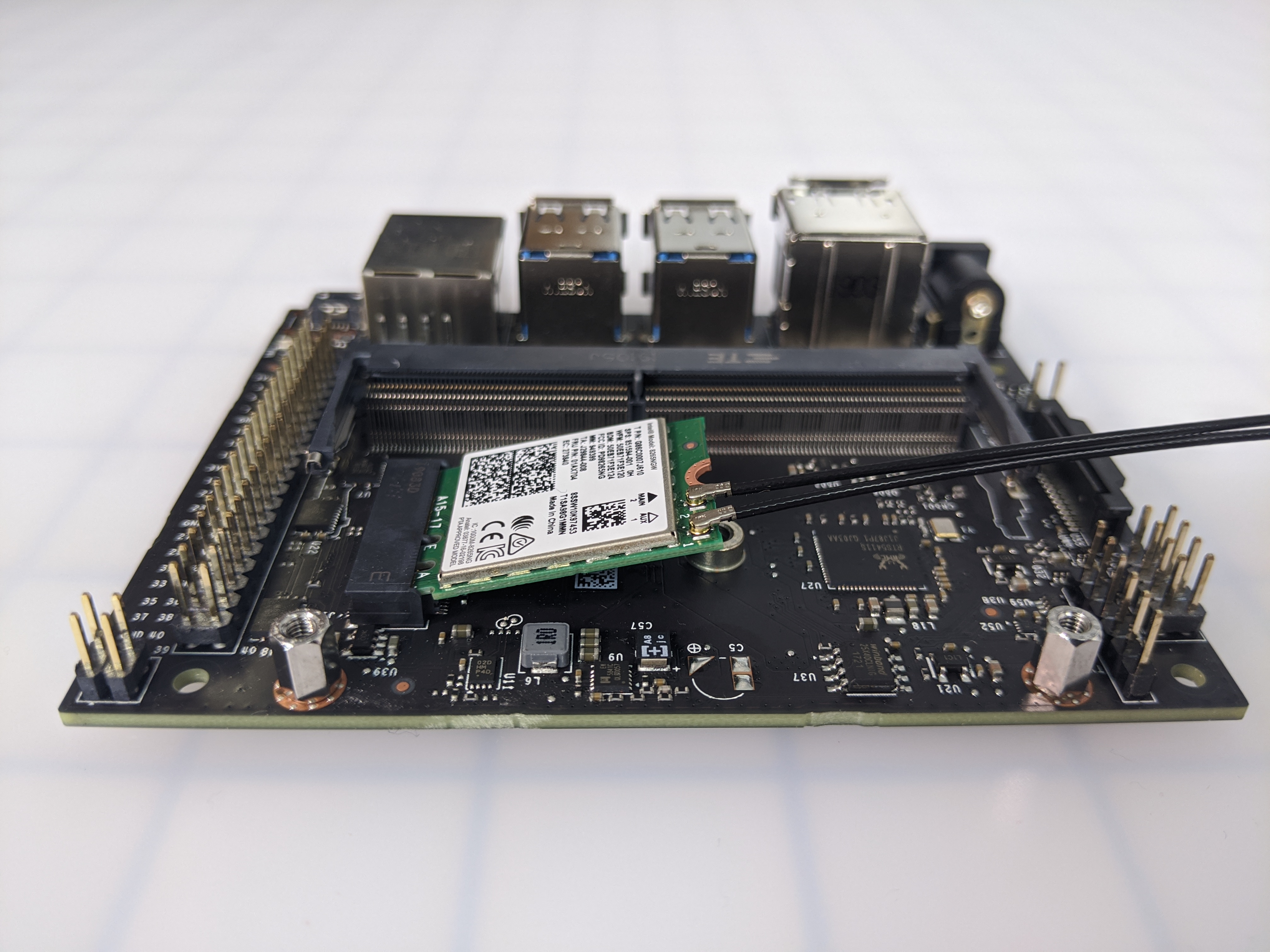

VEX AI robota iestatīšanas tuvplāns, kurā parādīti komponenti un vadi, kas nepieciešami konfigurēšanai robotikas vidē, ilustrējot VEX AI iestatīšanas procesu optimālai veiktspējai.

Tas paliks nedaudz leņķī uz augšu, līdz tiek izmantota skrūve, lai to noturētu vietā.

Uz shēmas plates piestiprinātas skrūves tuvplāns, kas ilustrē komponentus, kas izmantoti VEX AI iestatījumos robotikai.

Piestipriniet skrūvi, lai Intel Dual Band Wi-Fi noturētu vietā. Nepievelciet skrūvi pārāk cieši, lai izvairītos no tās atdalīšanas.

Atkārtoti pievienojiet Jetson nano moduli

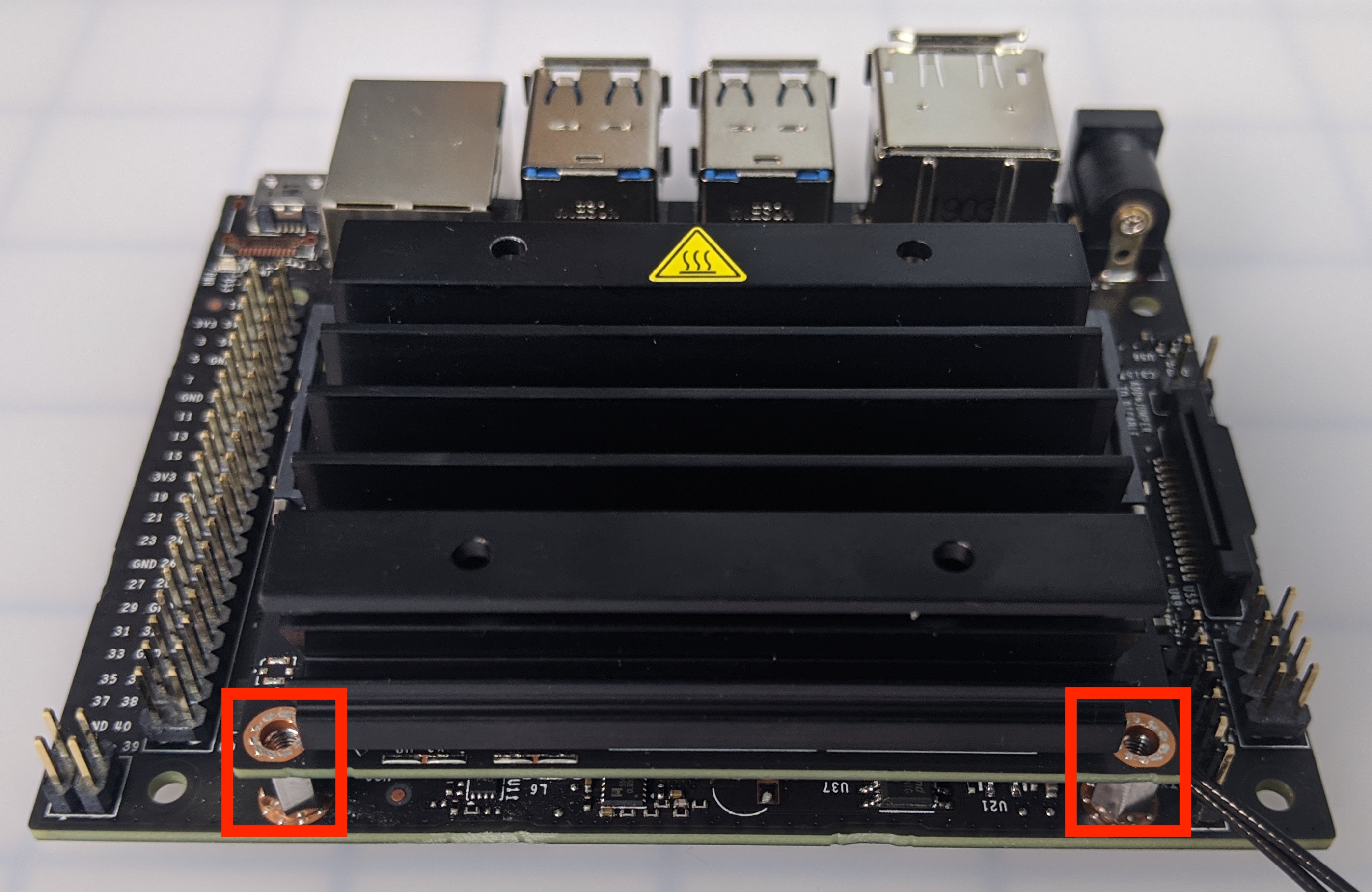

Siltuma izlietnes caurumu diagramma ar iezīmētām norādēm VEX AI iestatīšanai, kas ilustrē caurumu izvietojumu un izmērus optimālai dzesēšanai VEX robotikas aparatūrā.

Novietojiet Jetson Nano moduli atpakaļ uz nesēja paneļa leņķī. Nedaudz nospiediet uz leju, lai skrūvju caurumi būtu vienā līmenī.

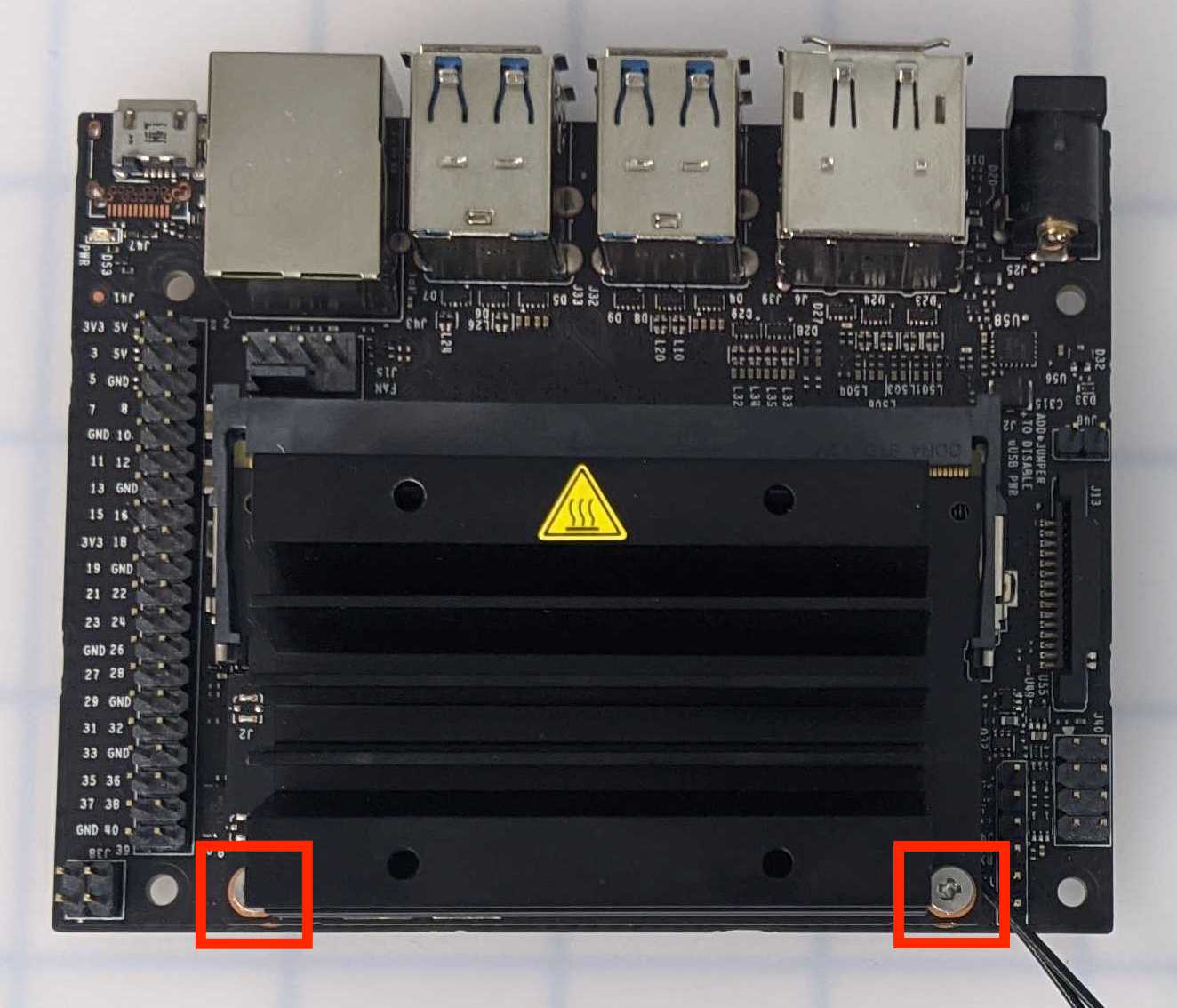

Tuvplāns galīgajām skrūvēm, kas tiek uzstādītas VEX AI iestatījumā, ilustrē V5 robotikas komponentu montāžas procesu.

Nostipriniet abas skrūves atpakaļ Jetson nano modulī, lai piestiprinātu to pie nesēja paneļa. Nepievelciet skrūves pārāk stipri, lai izvairītos no atdalīšanas.

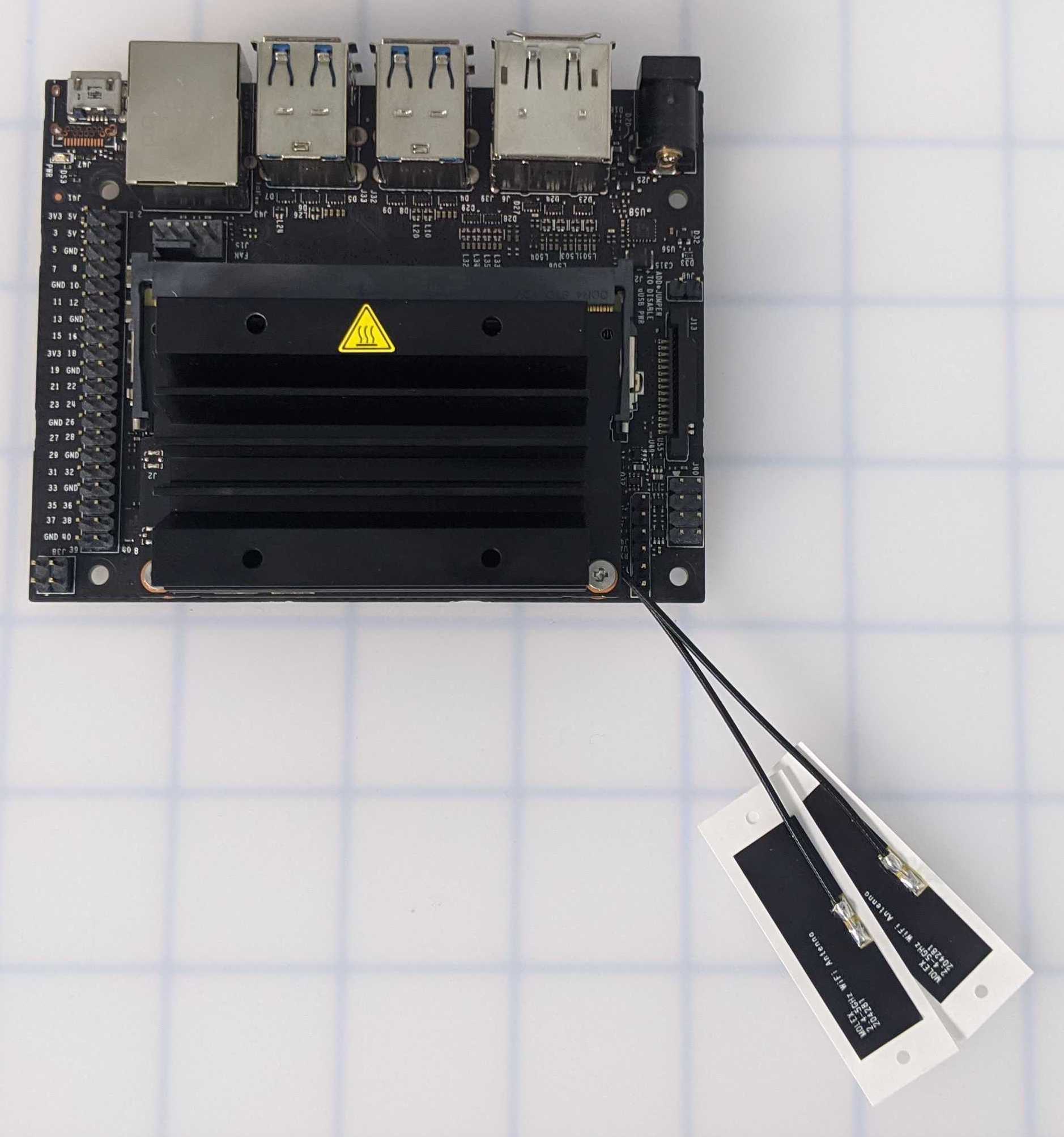

Diagramma, kas ilustrē VEX AI Wi-Fi konfigurācijas iestatīšanas procesu, kurā ir marķēti komponenti un savienojuma darbības optimālai tīkla savienojumam.

Intel Dual Band Wi-Fi un antenas tagad ir instalētas.
