Izmantojot Switch, jūs varat atdzīvināt VEX GO sistēmu bez programmēšanas.

Izmantojiet slēdzi ar motoru

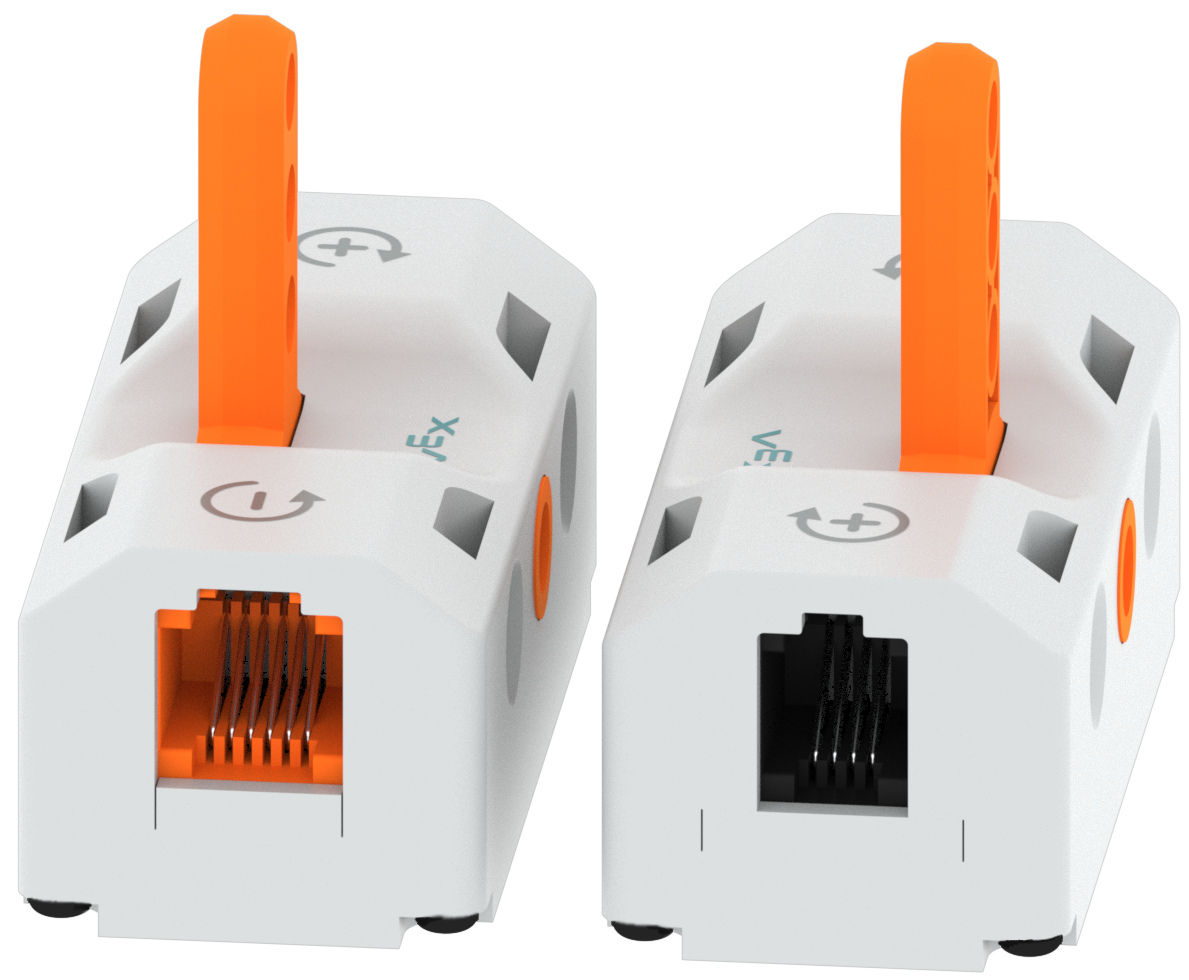

Pārslēgšanās gabals, kas parādīts no abām pusēm, lai ilustrētu, ka tam ir ports katrā pusē. Viedais ports nav krāsains un ir mazāks, savukārt akumulatora ports ir oranžs un lielāks.

Izmantojot motoru ar slēdzi, varat vadīt motoru bez programmēšanas.

Slēdžam ir divi porti. Viedā pieslēgvieta motora vai LED bufera pievienošanai un oranža akumulatora pieslēgvieta akumulatora pievienošanai.

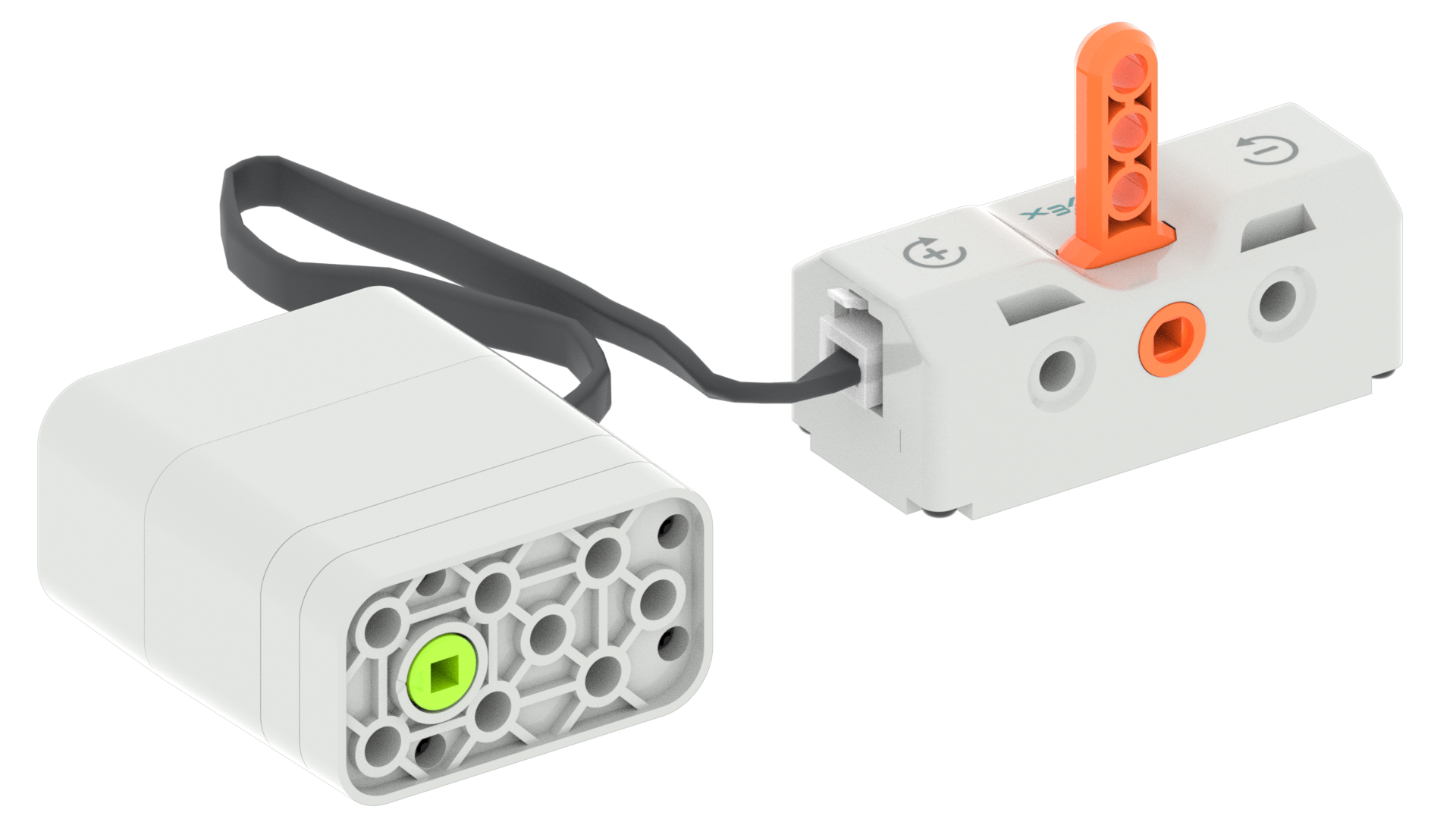

Motors, kura kabelis ir pievienots slēdža viedajam portam.

Savienojiet motoru ar slēdzi, ievietojot motora kabeli slēdža viedajā portā.

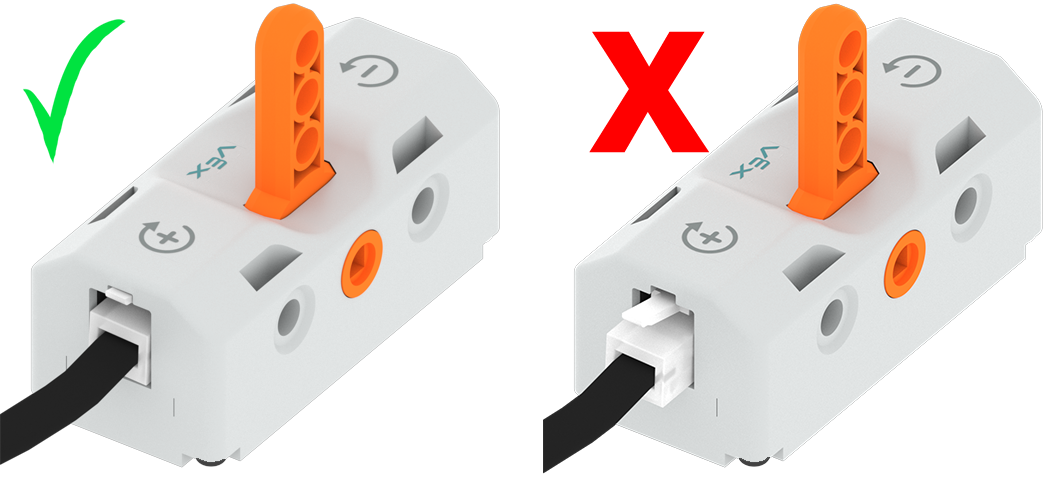

Diagramma ar diviem slēdžiem, kuru viedajos portos ir pievienoti motora kabeļi. Kreisajā pusē motora kabelis ir pievienots pilnībā un ir zaļa atzīme, savukārt labajā pusē motora kabelis ir pievienots tikai daļēji un ir sarkans X.

Pārliecinieties, vai motora kabelis ir pilnībā ievietots slēdža viedajā portā. Klikšķa skaņa nodrošinās, ka kabelis ir pilnībā ievietots viedajā portā.

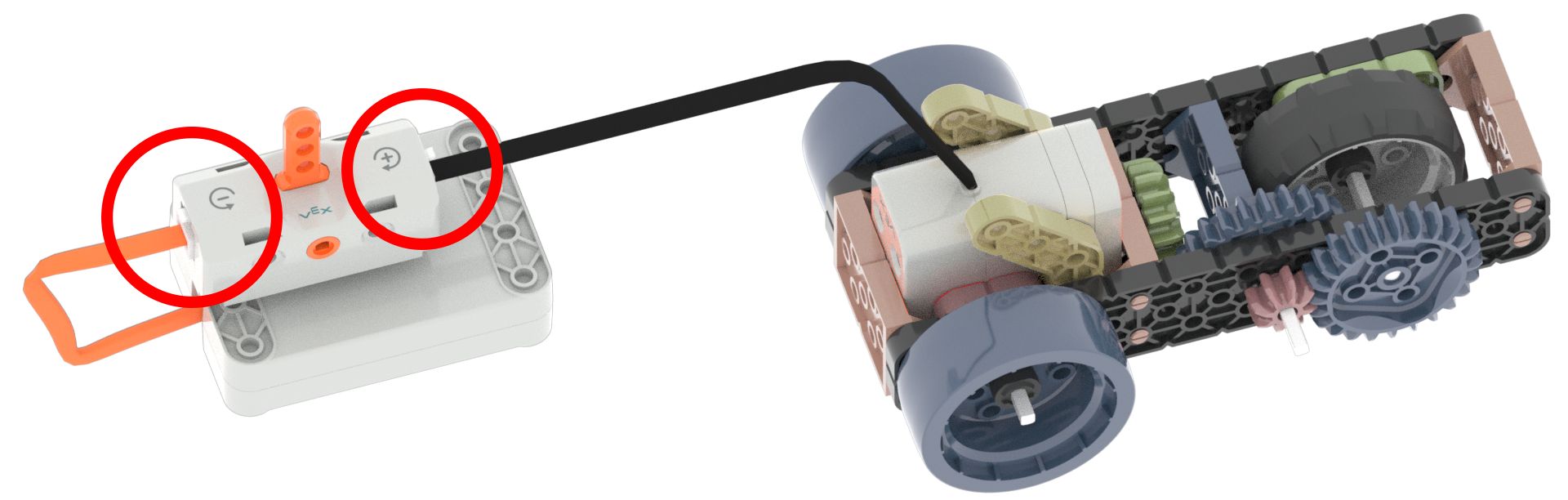

Slēdža diagramma ar motora kabeli un akumulatora kabeli, kas pievienoti attiecīgajiem portiem. Izmantotie porti ir iezīmēti sarkanos apļos.

Lai vadītu motoru ar slēdzi, pārliecinieties, ka slēdzim ir pievienots motors un akumulators.

Slēdžam ir trīs iestatījumi

Pārslēgšanas detaļa ar sviru pagriezta uz priekšu, kas atzīmēta ar plus zīmi.

'+' : pagriež motoru uz priekšu.

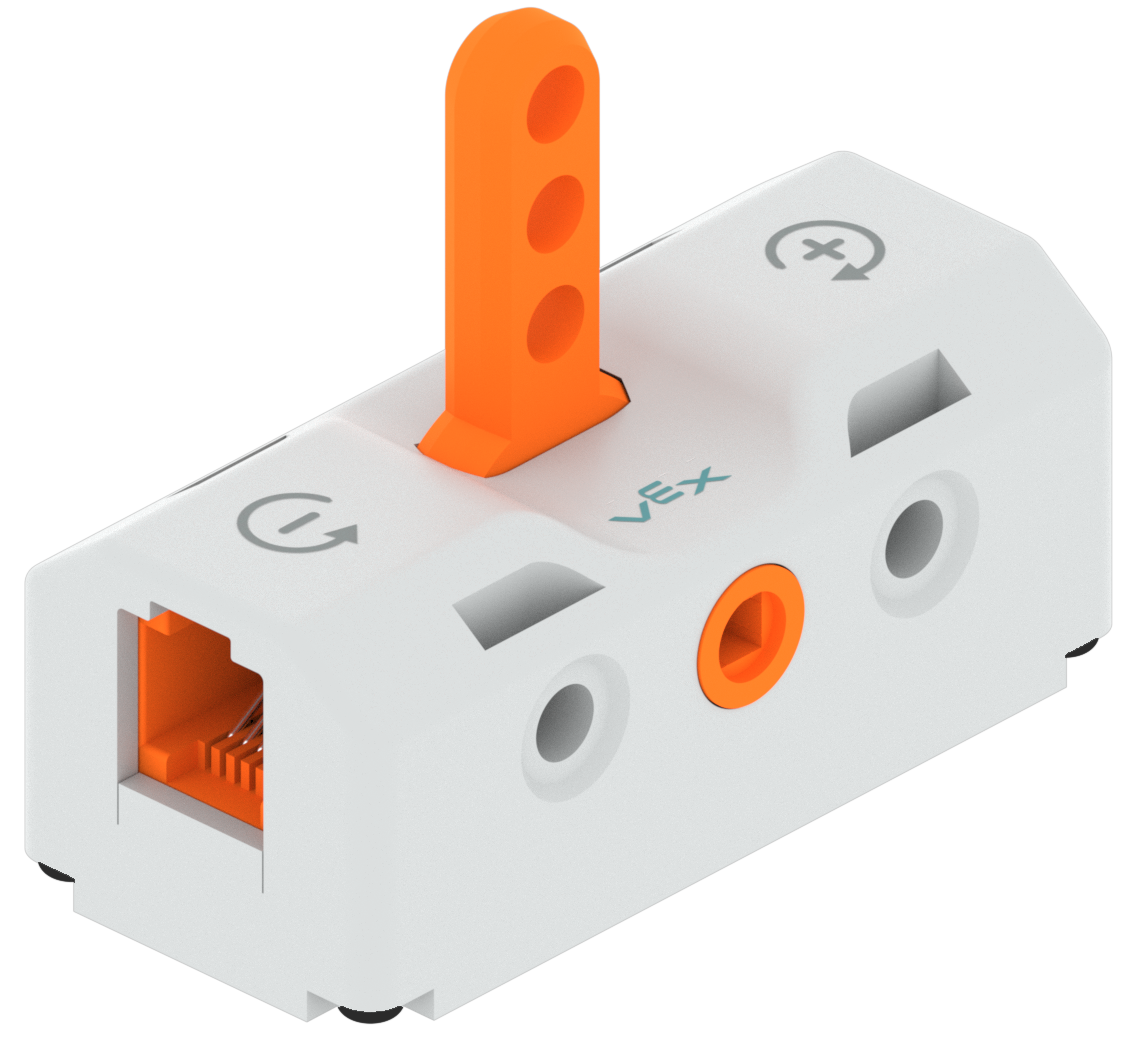

Pārslēgšanas detaļa ar sviru pagrieztu neitrālā pozīcijā un vērstu taisni uz augšu.

Neitrāls: izslēdz motoru.

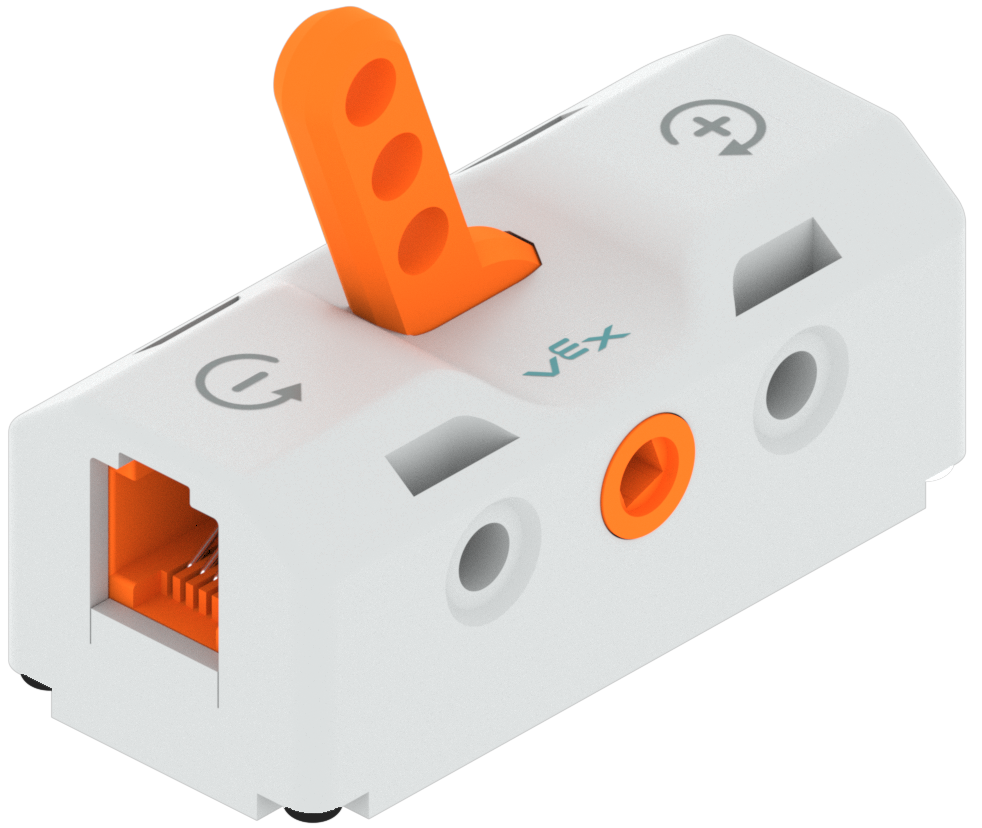

Slēdža detaļa ar sviru ir pagriezta atpakaļgaitā, kas atzīmēta ar mīnusa zīmi.

'-' : pagriež motoru pretējā virzienā.

Šajā animācijā skatiet visus trīs slēdža iestatījumus.

Izmantojiet slēdzi ar LED buferi

LED buferis ar kabeli, kas pievienots slēdža viedajam portam.

Savienojiet LED buferi ar slēdzi, ievietojot LED bufera kabeli slēdža viedajā portā.

Diagramma ar diviem slēdžiem ar LED bufera kabeļiem, kas pievienoti viedportiem. Kreisajā pusē LED bufera kabelis ir pievienots pilnībā un ir zaļa atzīme, savukārt labajā pusē LED bufera kabelis ir pievienots tikai daļēji un ir sarkans X.

Pārliecinieties, vai LED bufera kabelis ir pilnībā ievietots slēdža viedajā portā. Klikšķa skaņa nodrošinās, ka kabelis ir pilnībā ievietots viedajā portā.

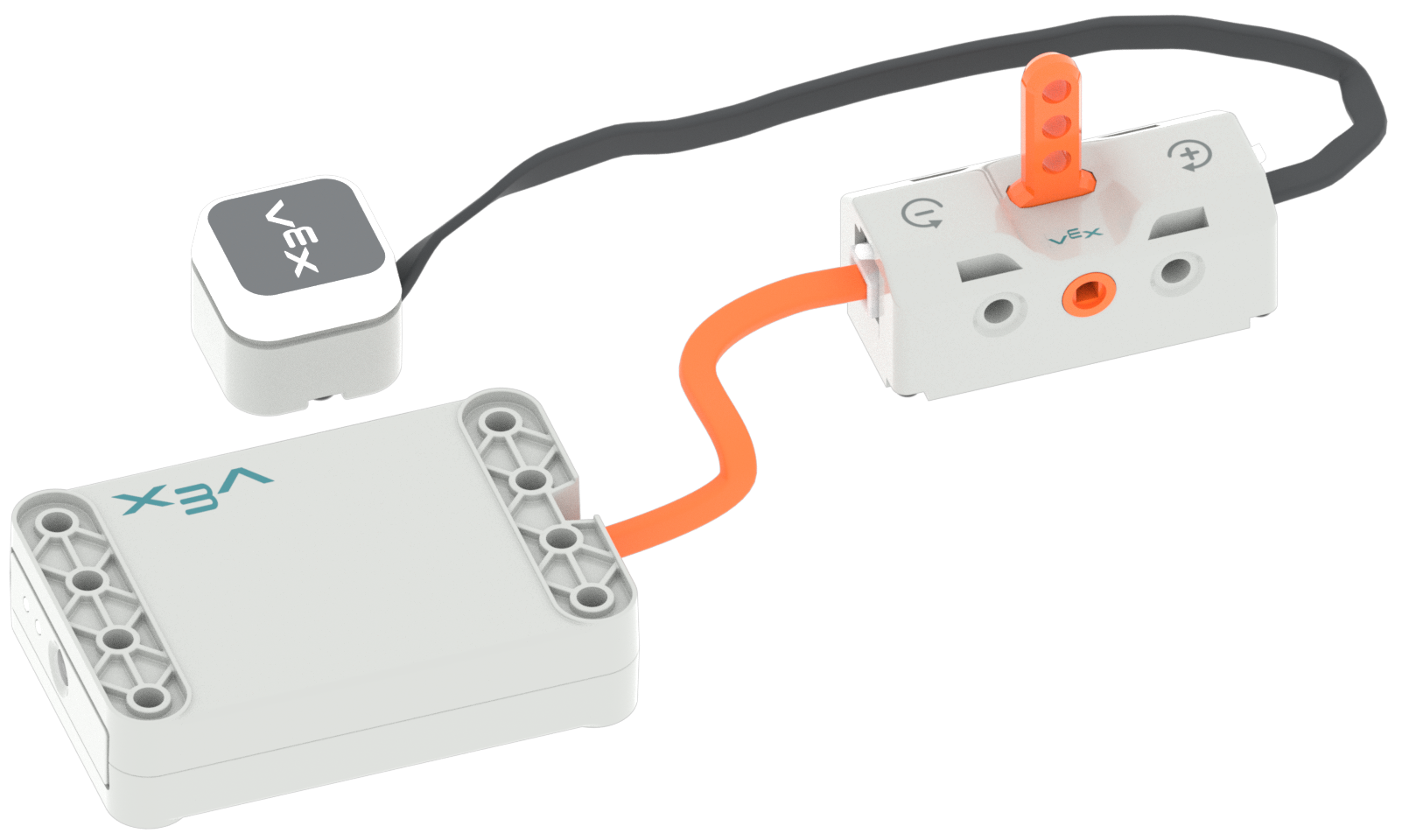

Slēdža diagramma ar LED bufera kabeli un akumulatora kabeli, kas pievienoti attiecīgajiem portiem.

Lai vadītu LED buferi ar slēdzi, pārliecinieties, ka LED buferis un akumulators ir pievienoti slēdzim.

Slēdžam ir trīs iestatījumi, kad tas ir savienots ar LED buferi

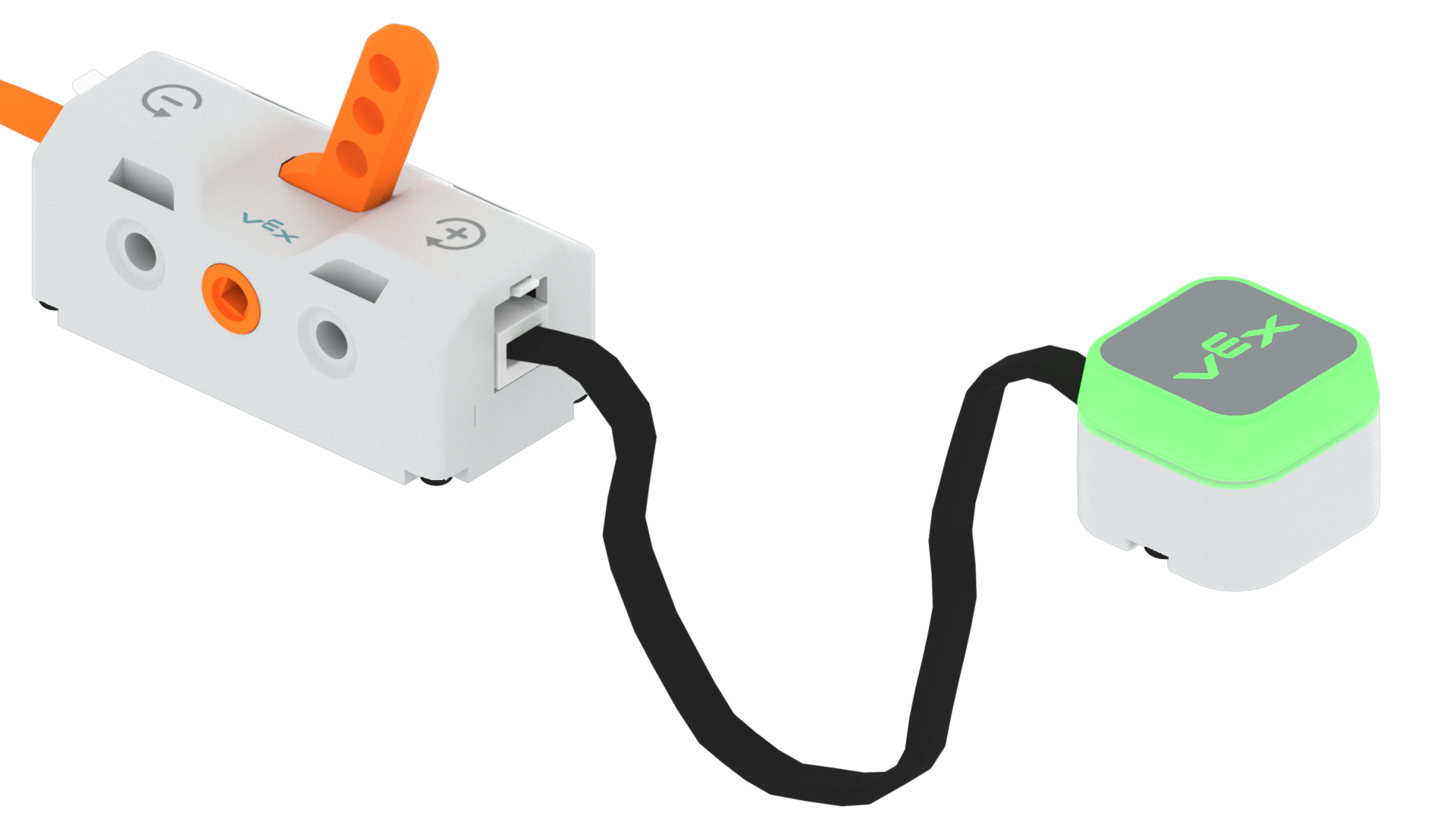

Pārslēgšanas detaļa ar sviru pagriezta uz priekšu, kas atzīmēta ar plus zīmi. Pievienotais LED buferis deg zaļā krāsā.

'+' : iestata LED bufera krāsu uz zaļu.

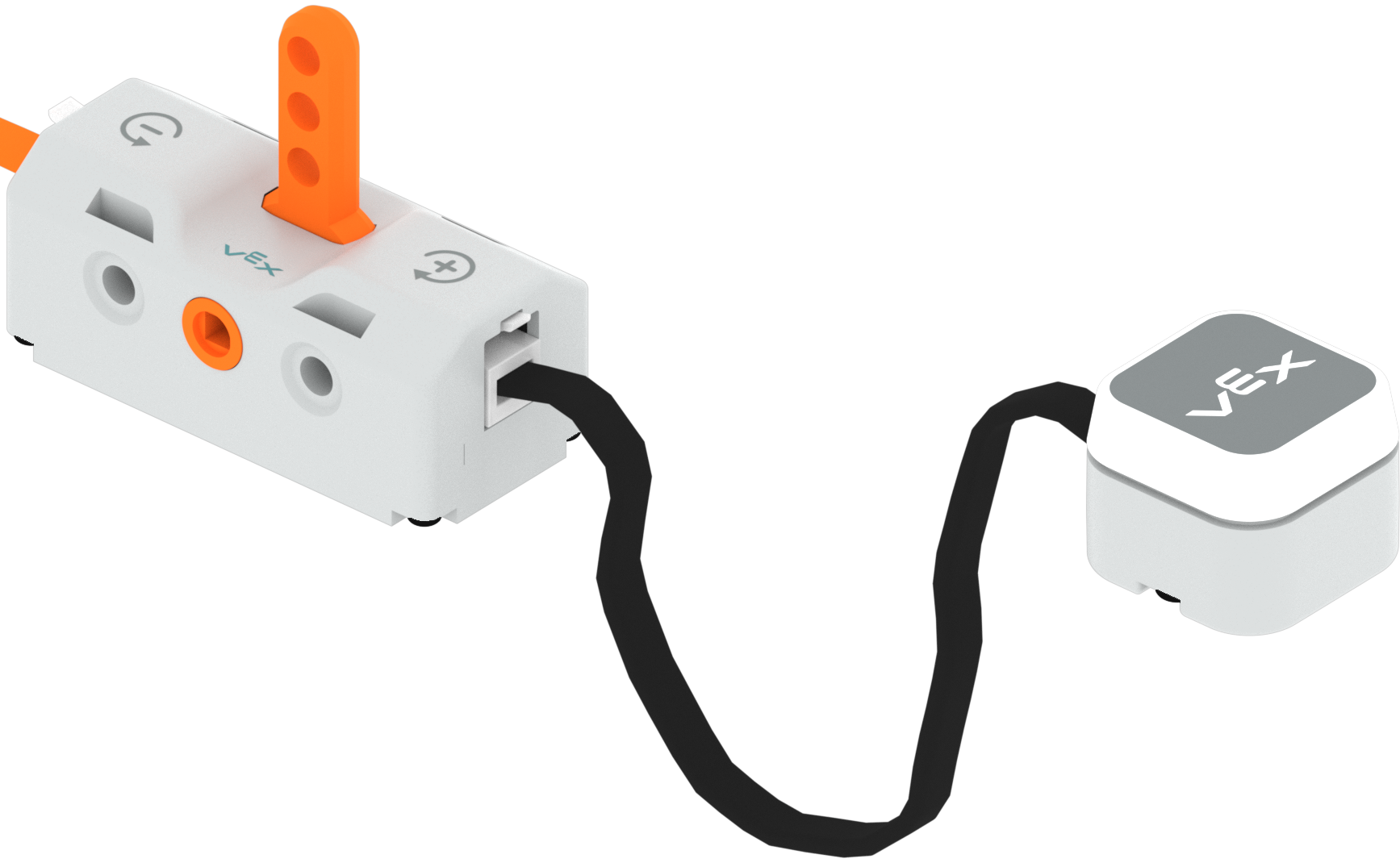

Pārslēgšanas detaļa ar sviru pagrieztu neitrālā pozīcijā un vērstu taisni uz augšu. Pievienotais LED buferis ir izslēgts.

Neitrāls: izslēdz LED buferi.

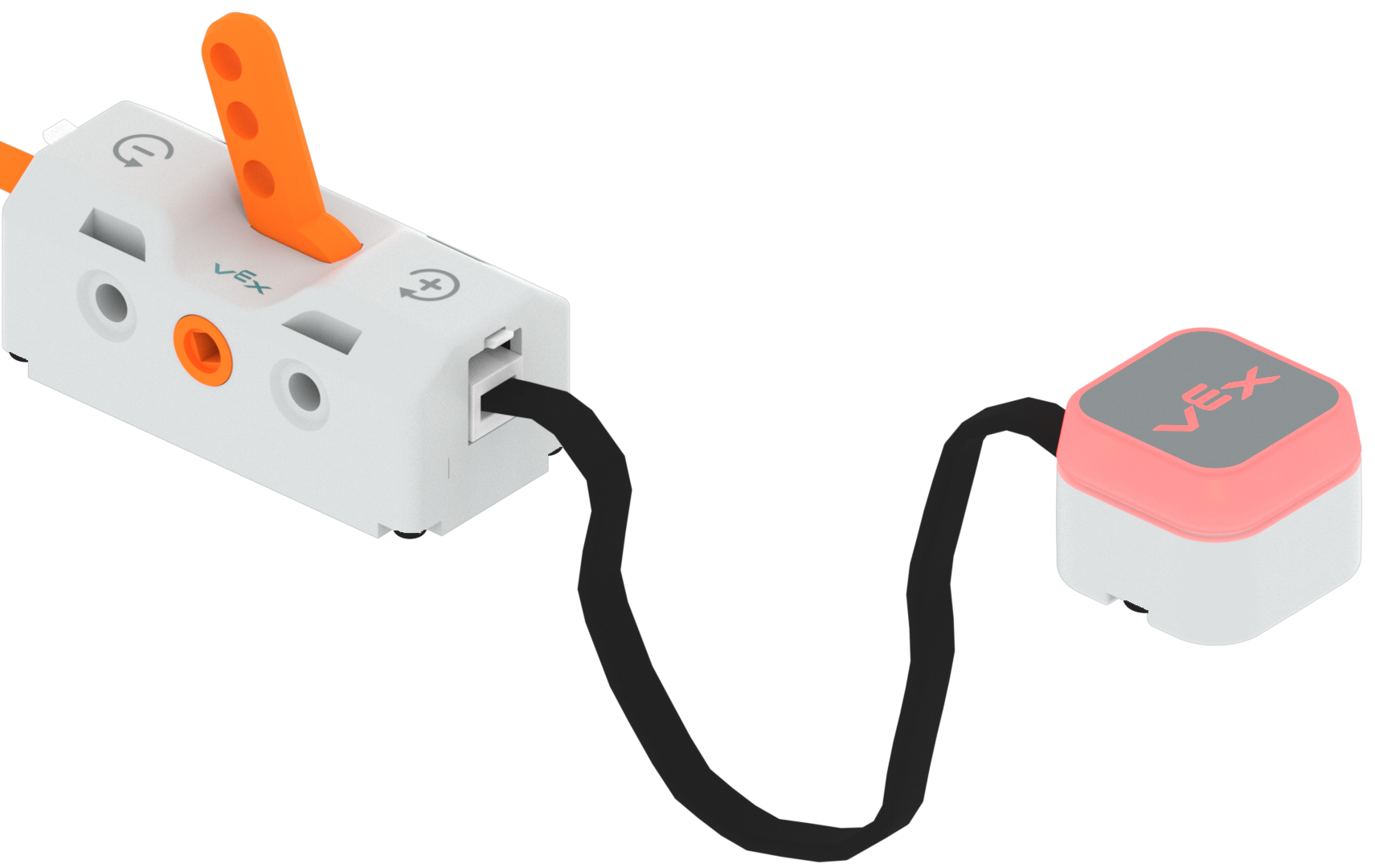

Slēdža detaļa, pagriežot sviru atpakaļgaitā, kas atzīmēta ar mīnusa zīmi. Pievienotais LED buferis deg sarkanā krāsā.

'-' : iestata LED bufera krāsu uz sarkanu.
