V5 Brain konfigurēšana kodēšanai, izmantojot Bluetooth – VEX bibliotēka

Strādājot ar VEXcode V5 ierīcē (iPad / Android planšetdators / Amazon Fire planšetdators), ir svarīgi saprast, kā savienot ierīci ar VEX V5 Robot Brain, lai lejupielādētu un palaistu projektus.

Kā savienot V5 Robot Brain ar ierīci

VEX V5 Brain radio akumulatora attēls, kurā parādīts akumulatora savienojums un V5 robotikas sistēmas specifikācijas, ilustrējot, kā savienot akumulatoru ar V5 Brain.

Pārliecinieties, vai V5 Robot Brain ir savienots ar V5 akumulatoru un V5 radio.

V5 Brain barošanas pogas ilustrācija, kurā parādīta V5 Brain barošanas pogas atrašanās vieta un dizains, ko izmanto savienojuma izveidei ar V5 sistēmu.

Ieslēdziet V5 Robot Brain, nospiežot barošanas pogu.

Iestatījumu saskarne savienojuma izveidei ar V5 Brain, skaidrā izkārtojumā attēlojot opcijas un konfigurācijas lietotāja vēlmēm.

V5 Robot Brain ekrānā atlasiet “Iestatījumi”, lai pārbaudītu radio tipu. Radio veids ir jāiestata uz Bluetooth, lai savienojums būtu veiksmīgs.

Diagramma VEXnet radio tipa savienojumam ar VEX V5 smadzenēm, ilustrē portus un iestatīšanu pareizai integrācijai robotikas projektos.

Tiks atvērts dialoglodziņš Iestatījumi. Apakšējā kreisajā stūrī meklējiet radio tipu. Ja radio tips ir iestatīts uz VEXnet, pārslēdziet to uz Bluetooth, nospiežot apgabalu Radio Type.

Poga ar apzīmējumu “OK”, lai apstiprinātu izmaiņas VEX V5 Brain savienojuma procesā, ilustrējot pēdējo iestatīšanas darbību.

Parādīsies uzvedne, lai apstiprinātu radio tipa maiņu. Izvēlieties "Labi", lai apstiprinātu izmaiņas.

Bluetooth radio tips VEX V5 robotikas sistēmai, kas ilustrē ierīces dizainu un savienojuma iespējas integrēšanai ar V5 Brain.

Pārliecinieties, vai radio tips parāda, ka tas tagad ir savienots, izmantojot Bluetooth.

Diagramma, kurā parādīti radio datu iestatījumi VEX V5 Brain, ilustrējot, kā savienot smadzenes ar radio moduli saziņai.

Pārliecinieties, vai radio dati ir iestatīti uz "Ieslēgts".

VEX V5 iestatījumu saskarnes ekrānuzņēmums, kurā parādītas savienojuma ar Brain iespējas, tostarp tīkla iestatījumi un ierīces pārvaldības līdzekļi.

Pārbaudiet savienojuma ikonu. Kad radio tips ir iestatīts uz Bluetooth un radio dati ir ieslēgti, savienojuma ikonā būs redzams “BD”.

Iestatījumu dialoglodziņš V5, kurā ir redzamas opcijas savienojuma izveidei ar Brain, tostarp konfigurācijas iestatījumi un savienojuma statusa indikatori.

piezīme: ja radio tips ir iestatīts uz VEXnet, savienojuma ikonā būs redzams "V".

VEXcode V5 ikona, kas apzīmē VEX Robotics V5 sistēmu programmēšanai izmantoto programmatūru, kas ir redzama V5 kategorijas apraksta sadaļā “Savienojums ar smadzenēm”.

Palaidiet savā ierīcē VEXcode V5.

Attēls, kas parāda savienojuma procesu ar VEX V5 Brain, ilustrē nepieciešamos komponentus un iestatījumus, lai izveidotu saikni starp robotu un smadzeņu bloku.

Palaižot VEXcode V5, jūs varat saņemt uzvedni ar aicinājumu pārbaudīt Bluetooth lietojumu. Izvēlieties Labi.

piezīme: ja nesaņemat uzvedni atļaut Bluetooth, lūdzu, pārbaudiet Bluetooth iestatījumus savā ierīcē, lai pārliecinātos, ka tas ir ieslēgts.

Ikona, kas attēlo savienojumu ar VEX V5 Brain, ilustrē programmēšanas un vadības ierīču savienošanas procesu.

Rīkjoslā atlasiet ikonu "Smadzenes".

Diagramma, kas ilustrē, kā savienot VEX V5 Brain ar dažādiem komponentiem, tostarp motoriem un sensoriem, ar marķētiem savienojumiem skaidrai izpratnei V5 robotikas kontekstā.

Tiks parādīts pieejamo V5 Robot Brains saraksts. Izvēlieties smadzeņu nosaukumu, ar kuru vēlaties izveidot savienojumu.

Diagramma, kas ilustrē, kā izveidot savienojumu ar VEX V5 Brain, un tajā ir marķēti porti un savienojumi sensoriem un motoriem.

Kad ir izvēlēts Brain, atlasiet “Savienot”.

Ilustrācija, kurā parādīts, kā izveidot savienojumu ar VEX V5 smadzenēm, ar marķētiem portiem un savienojumiem dažādiem robotikas iestatījuma komponentiem.

Skatiet radio savienojuma kodu, kas tiks parādīts smadzeņu ekrānā.

Radio savienojuma koda ekrāna ekrānuzņēmums no VEX V5, kurā parādītas savienojuma iespējas un iestatījumi savienojuma izveidei ar Brain, ilustrējot radio savienojuma izveides procesu.

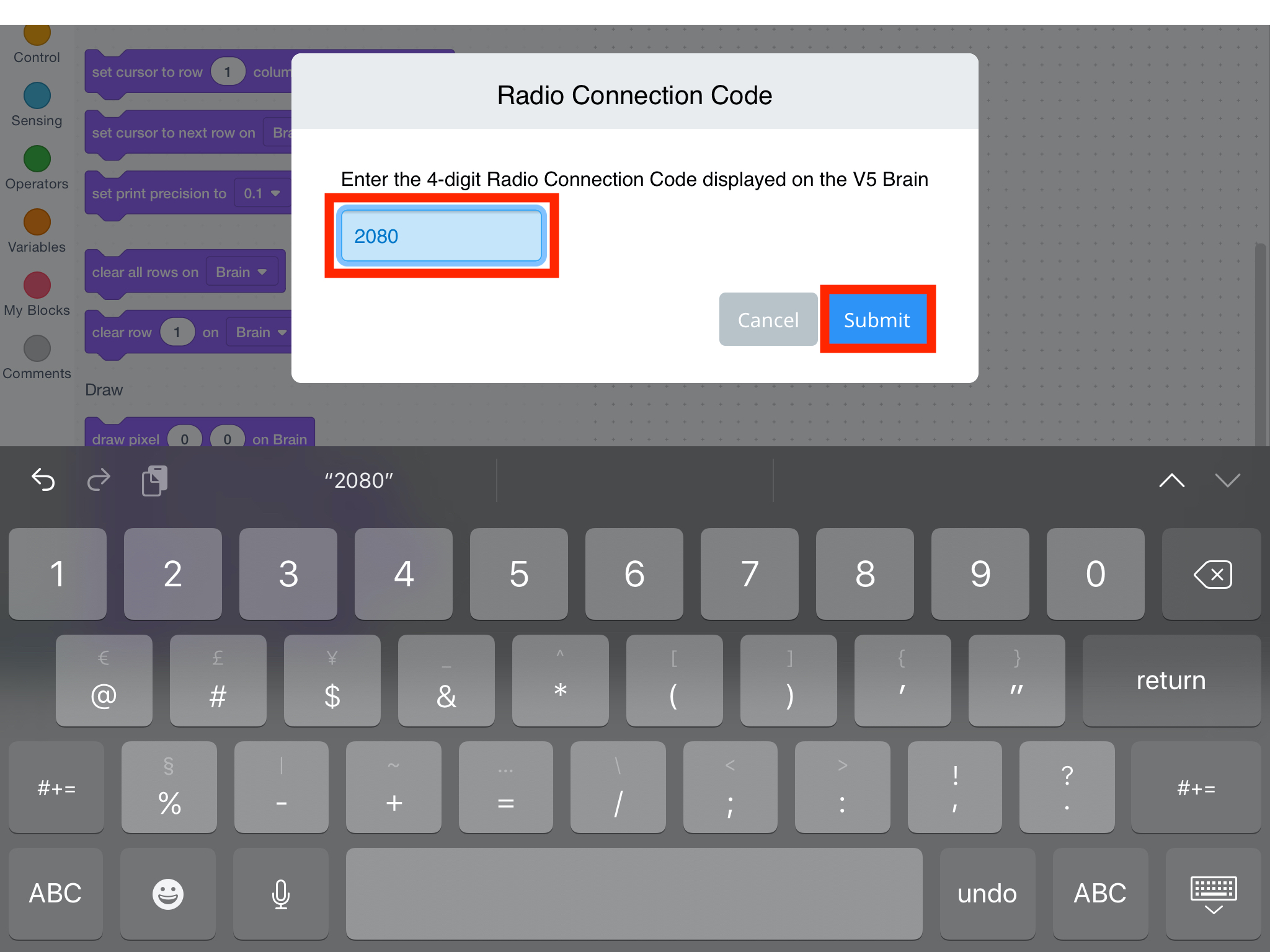

Ievadiet radio savienojuma kodu no V5 Brain ekrāna un pēc tam atlasiet Iesniegt.

Attēls, kurā parādīts V5 robotu radio savienojuma koda iesniegšanas process, ilustrējot savienojuma darbības ar smadzeņu komponentu.

Brain ikona kļūs oranža, un, kamēr smadzenes veido savienojumu, tiks parādīts ziņojums “Savienošanās ar:”.

Diagramma, kas ilustrē savienojuma ar V5 Brain procesu, kurā ir marķēti komponenti un savienojumi, lai nodrošinātu skaidrību iestatīšanas procesā.

Kad smadzenes ir savienotas, ikona kļūs zaļa.

Zaļa robota smadzeņu ilustrācija, kas simbolizē savienojamību un funkcionalitāti, kas saistīta ar V5 kategorijas aprakstu un sadaļu par savienojumu ar smadzenēm.

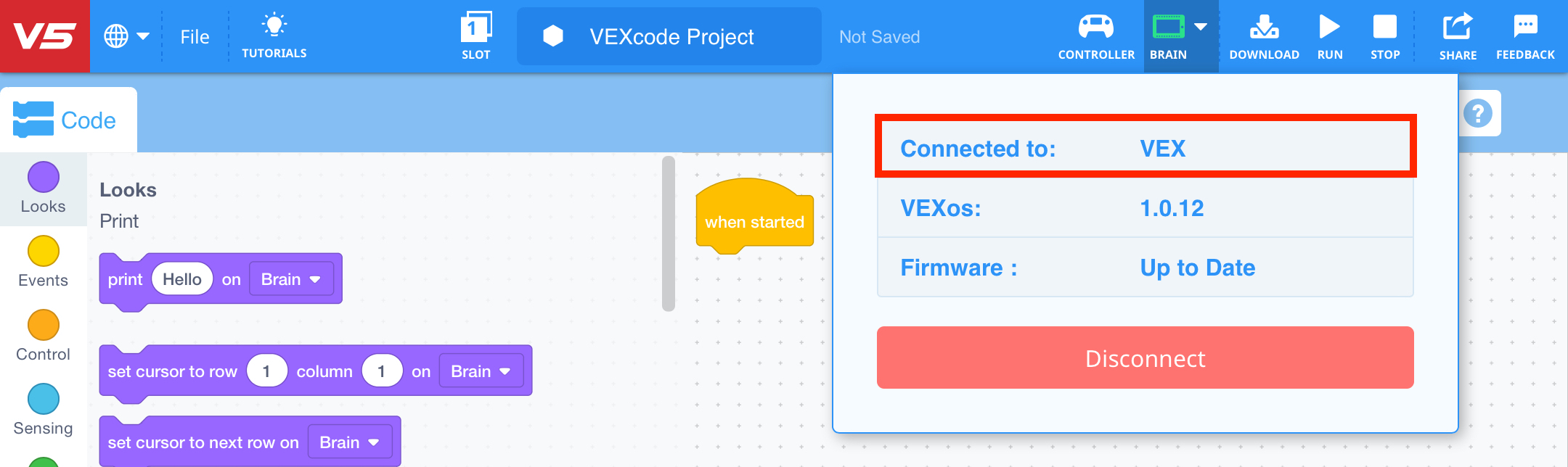

Logā tiks parādīts ziņojums “Savienots ar:” un ar ierīci pievienotā V5 Brain nosaukums.

Diagramma, kas parāda, kā savienot VEX V5 komponentus ar smadzenēm, ilustrē portus un savienojumus pareizai iestatīšanai.

piezīme: savienojuma ikonas Brain ekrāna augšējā labajā stūrī tiks parādīta “D”, kad ierīcei ir pievienots V5 Robot Brain.

Diagramma, kas ilustrē savienojuma procesu ar smadzenēm V5 sistēmā, izceļot galvenos komponentus un to attiecības efektīvai iestatīšanai un integrācijai.

Lai atvienotos no smadzenēm, atlasiet “Atvienot”.

piezīme: ja esat izpildījis visas darbības un savienojums joprojām nedarbojas, lūdzu, pārbaudiet Bluetooth iestatījumus savā ierīcē, lai pārliecinātos, ka tas ir ieslēgts.

Piezīme sacensību komandām: Field Control sistēma darbojas tikai ar VEXnet radio. Ja radio ir mainīts uz Bluetooth programmēšanas nolūkos, tas būs jānomaina atpakaļ pirms sacensībām laukumā.
