Sākot programmēšanu ar VEXcode Pro V5, piedziņas un pagriešanās komandas komandu atsaucē neparādīsies, kamēr nebūs konfigurēta piedziņa.

Katram projektam var konfigurēt tikai vienu piedziņas sistēmu.

Ja konfigurējat piedziņu ar žiroskopa sensoru, noklikšķiniet uz šeit.

Piedziņas pievienošana

VEXcode Pro V5 saskarne ar rīkjoslā iezīmētu robota konfigurācijas pogu.

Lai konfigurētu piedziņu, atlasiet pogu Robot Configuration, lai atvērtu logu Robot Configuration. Lai varētu izmantot robota konfigurācijas logu, projektam ir jābūt atvērtam.

Ir atvērta VEXcode Pro V5 robota konfigurācijas izvēlne, un tiek parādīta opcija “Pievienot ierīci”.

Atlasiet “Pievienot ierīci”.

Ierīces izvēles logs ar iezīmētu opciju “Piedziņa”.

Izvēlieties "Piedziņas vilciens".

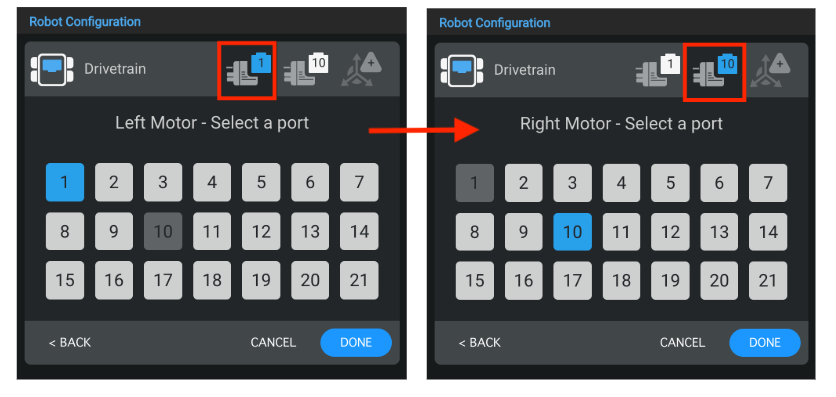

Portu atlases ekrāni, kuros redzama kreisā un labā motora portu piešķiršana V5 Brain ierīcē.

Atlasiet, kuram portam ir pievienots VEX V5 Brain kreisais motors un labais motors. Porti, kas jau ir konfigurēti citām ierīcēm, nebūs pieejami.

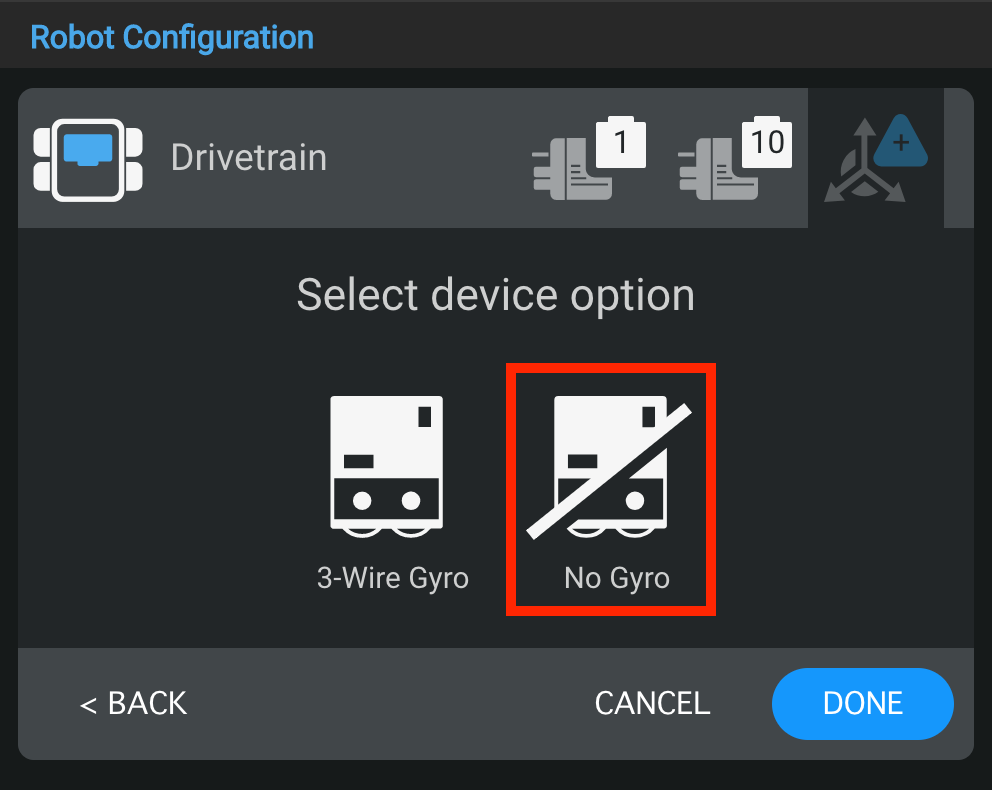

Robota konfigurācijas logs ar piedziņas mehānismam atlasītu opciju “Bez žiroskopijas”.

Izvēlieties "Bez žiroskopa", lai izslēgtu žiroskopu.

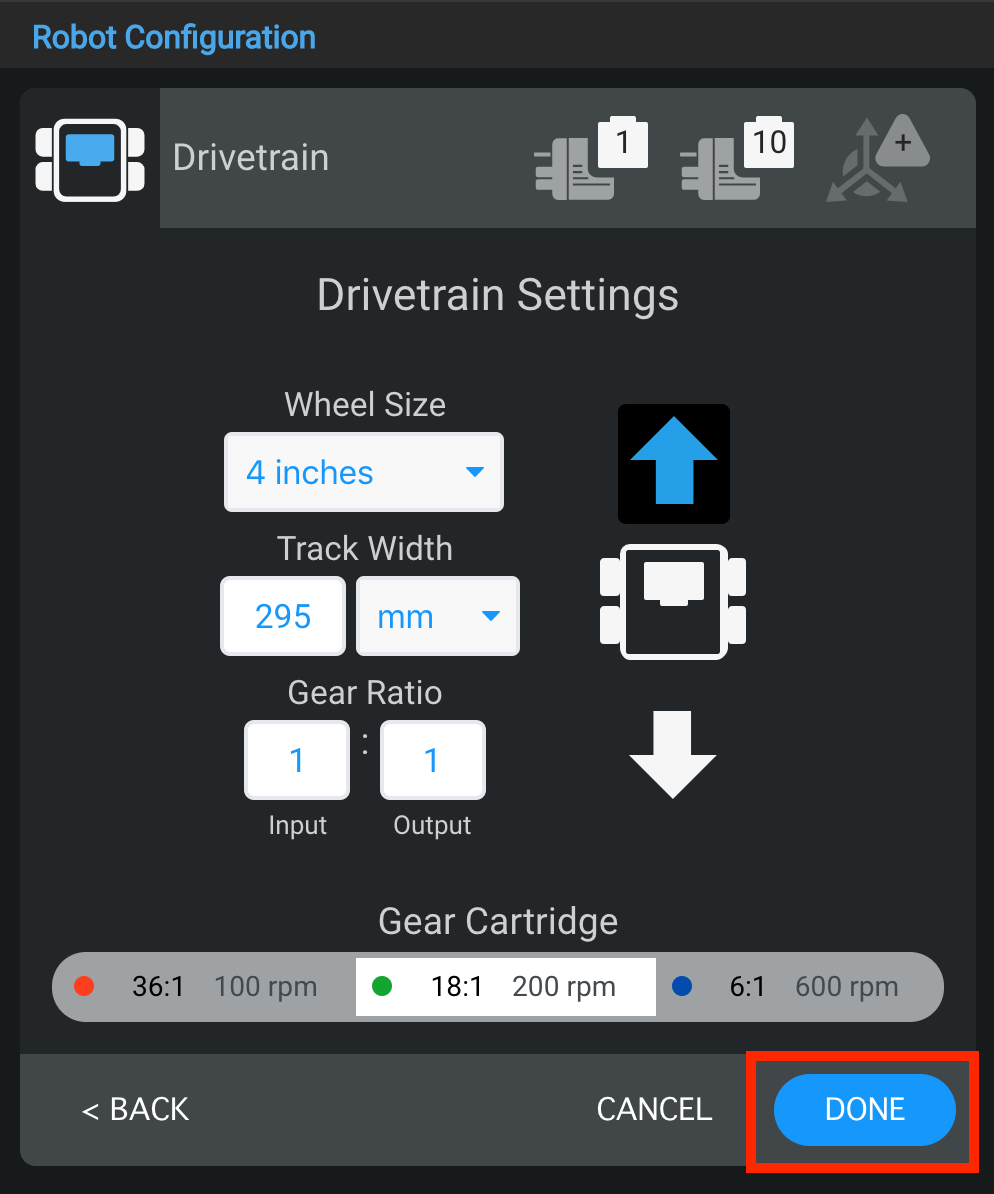

Piedziņas piedziņas iestatījumu logs ar iezīmētu pogu “Gatavs”, lai apstiprinātu konfigurāciju.

Kad piedziņas sistēma ir konfigurēta, atlasiet “Gatavs”, lai iesniegtu ierīci konfigurācijai, vai “Atcelt”, lai atgrieztos robota konfigurācijas logā.

Piezīme: Izvēloties “Atcelt”, tiks atsauktas visas ierīcē veiktās izmaiņas, un tās netiks iekļautas konfigurācijā.

Piezīme: Ja nekonfigurējat piedziņu VEX V5 Clawbot vai Speedbot, skatiet tālāk norādītās papildu opcijas.

Piedziņas mehānisma portu numuru maiņa

Piedziņas piedziņas iestatījumu logs ar iezīmētām pieslēgvietu atlases ikonām un pieslēgvietu atlases izvēlnēm kreisajam un labajam motoram.

Varat mainīt piedziņas kreisā motora vai labā motora porta numuru, loga piedziņas iestatījumi augšējā labajā stūrī atlasot ierīces spraudņa ikonu.

Blakus esoši ekrānuzņēmumi, lai parādītu, kā tiek mainītas gan kreisā, gan labā motora pieslēgvietas.

Logā Port Selection atlasiet citu portu, un porta numurs kļūs zils. Pēc tam atlasiet "Gatavs", lai iesniegtu izmaiņas.

Piedziņas piedziņas riteņu izmēra maiņa

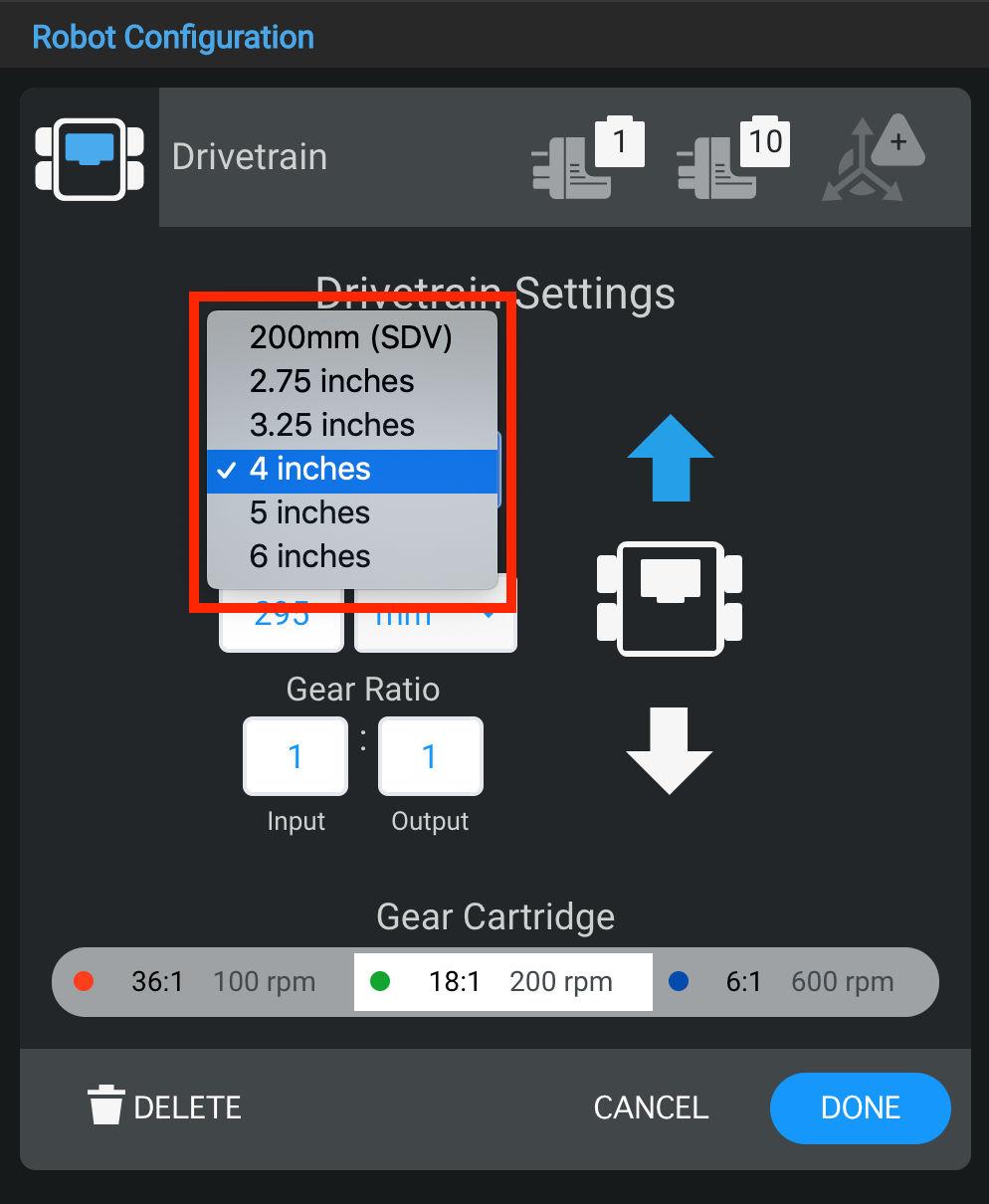

Piedziņas mehānisma iestatījumos tiek rādīta riteņu izmēra nolaižamā izvēlne ar vairākām izmēru opcijām.

Varat mainīt piedziņas riteņu izmēru, atlasot nolaižamo izvēlni sadaļā “Riteņu izmērs”.

Piezīme: Noklusējuma vērtības ir VEX V5 Clawbot un Speedbot. Ja izmantojat Clawbot vai Speedbot, vērtības nav jāmaina.

Piedziņas piedziņas sliežu platuma maiņa

Piedziņas piedziņas iestatījumi ar atlasītu sliežu platuma vērtības lauku regulēšanai.

Varat mainīt piedziņas sliežu ceļa platuma lielumu, ievadot vērtības ciparu lodziņā un atlasot nolaižamo izvēlni sadaļā “Sliežu ceļa platums”. Sliežu platums ir mērījums no priekšējā kreisā riteņa vidus līdz priekšējā labā riteņa vidum.

Piezīme: Noklusējuma vērtības ir VEX V5 Clawbot un Speedbot. Ja izmantojat Clawbot vai Speedbot, vērtības nav jāmaina.

Piedziņas mehānisma pārnesumskaitļa maiņa

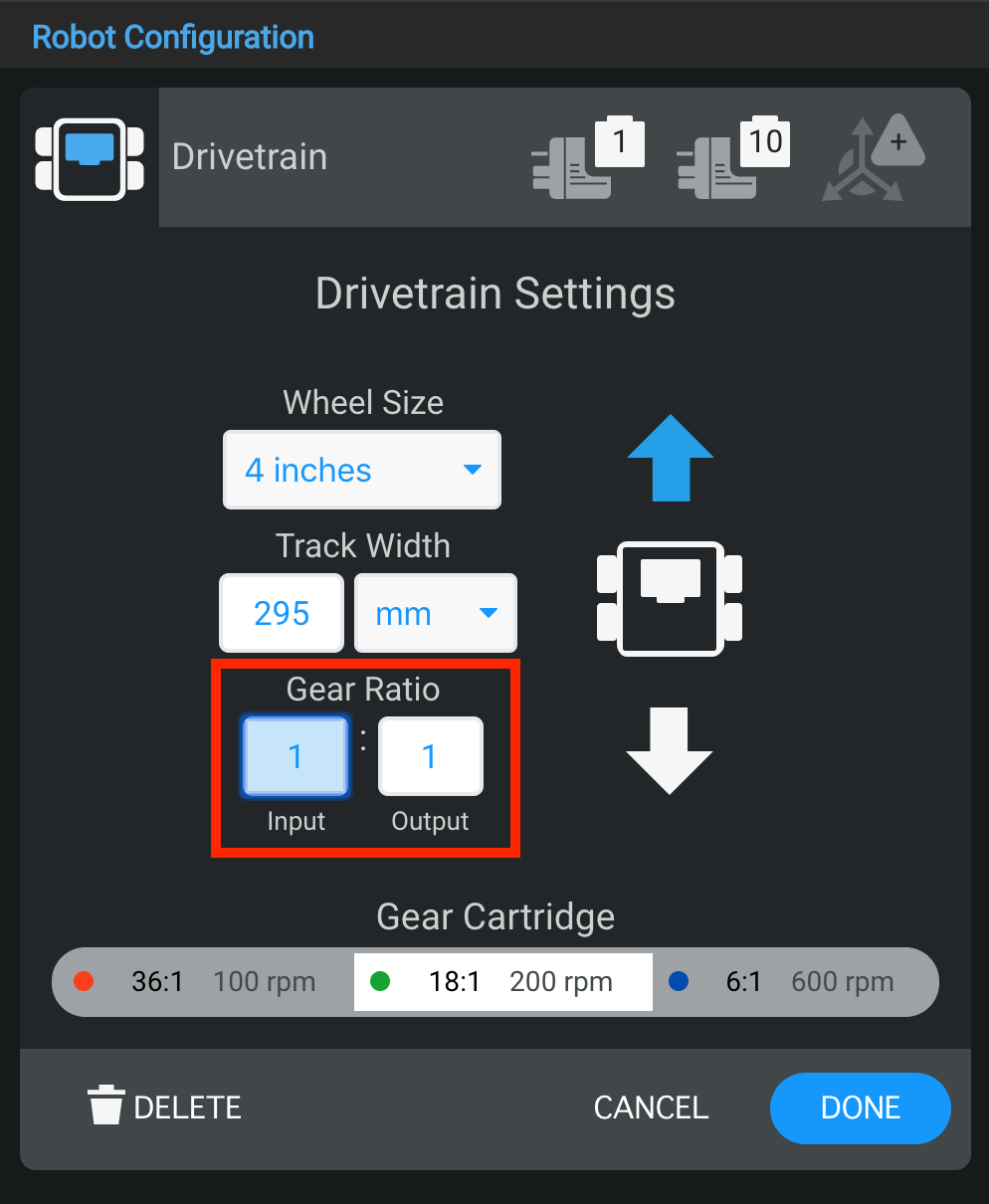

Piedziņas piedziņas iestatījumi, kuros redzami ievades un izejas lauki, ko izmanto pārnesumskaitļa regulēšanai.

Jūs varat mainīt piedziņas pārnesuma attiecību, ievadot vērtības lodziņos “Ievade” un “Izvade”.

Piezīme: Noklusējuma vērtības ir VEX V5 Clawbot un Speedbot. Ja izmantojat Clawbot vai Speedbot, vērtības nav jāmaina.

Piedziņas piedziņas atpakaļgaita

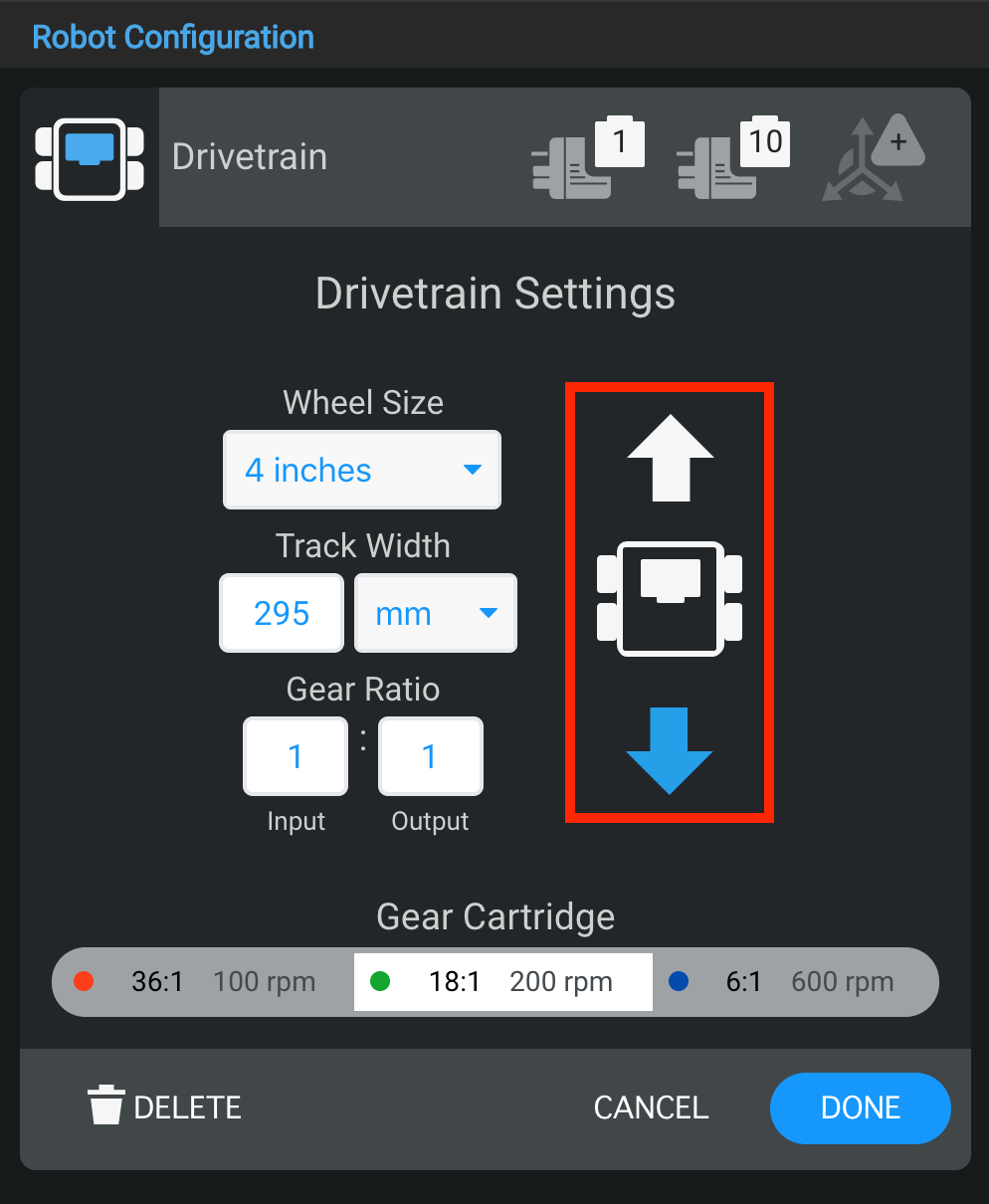

Piedziņas iestatījumi ar virziena bultiņām, kas norāda iespēju mainīt piedziņas virzienu.

Piedziņas iestatījumu logs ļauj arī mainīt piedziņas virzienu.

Piedziņas dzēšana

Piedziņas mehānisma iestatījumu logs ar iezīmētu pogu Dzēst zemāk.

Piedziņu var arī izdzēst, loga apakšā atlasot opciju “Dzēst”.

Pārnesumu kasetnes maiņa

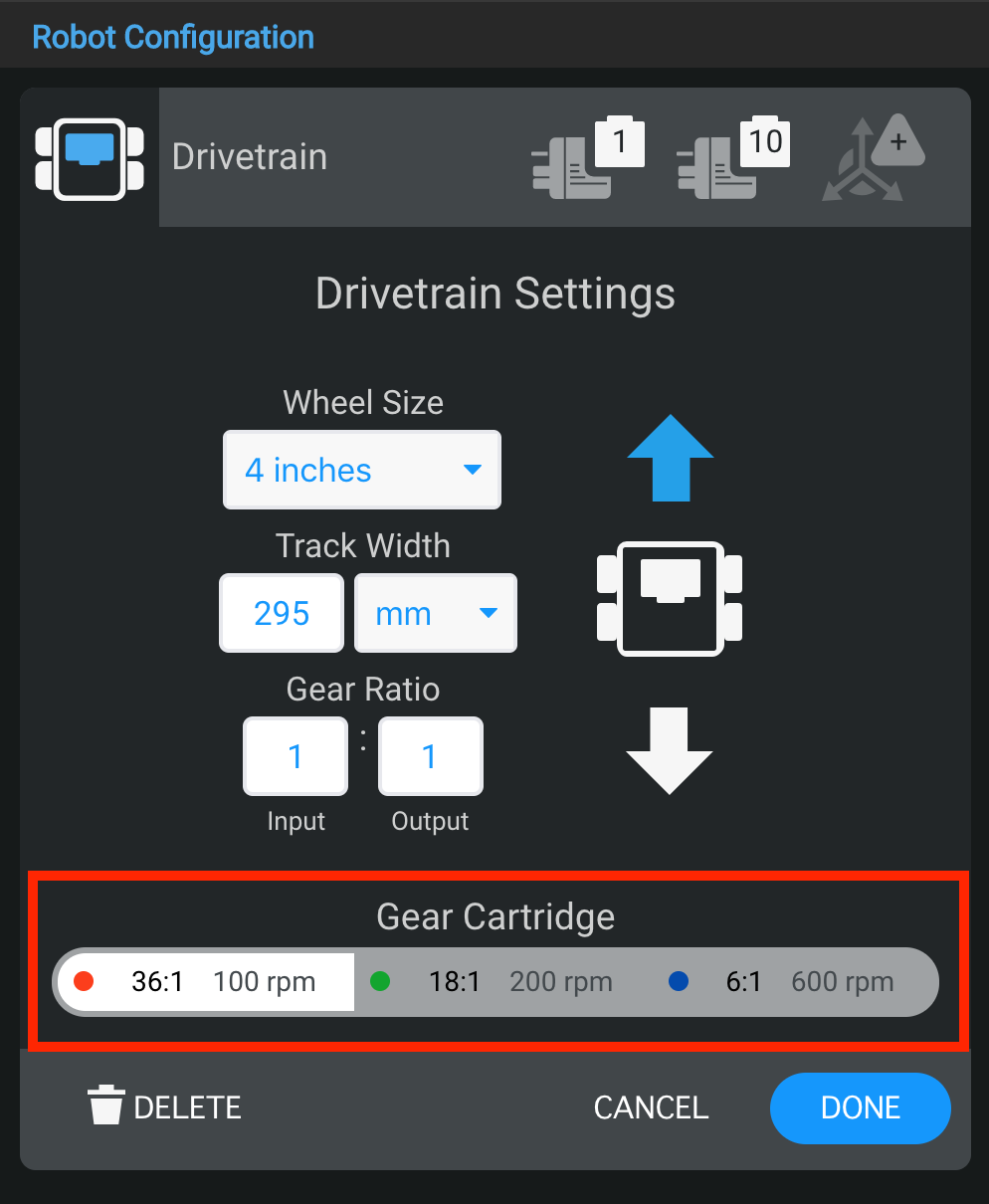

Piedziņas piedziņas iestatījumi, kuros redzamas pārnesumu kasetnes opcijas motora ātruma konfigurāciju izvēlei.

Piedziņas iestatījumu logs ļauj mainīt arī pārnesumu kasetni.
