Pielāgota garuma V5 viedo kabeļu montāža nodrošina lielu elastību sensoru un/vai motoru izvietojumam, kā arī nodrošina efektīvu kabeļu pārvaldību.

Nepieciešamie piederumi

Nepieciešamie materiāli pielāgota garuma V5 viedo kabeļu montāžai ietver:

V5 viedais kabeļu gofrēšanas instruments.

V5 viedais kabeļa presēšanas rīks (276-5773)

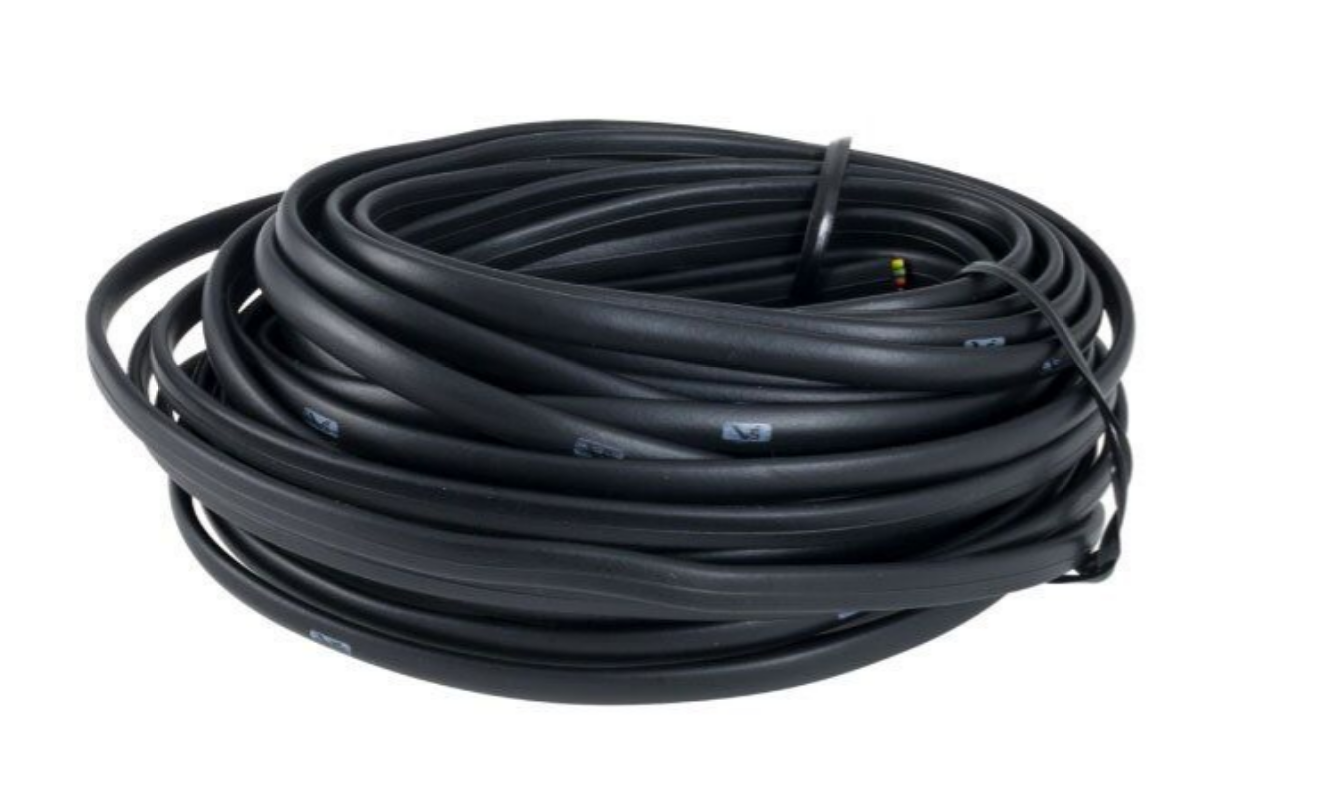

V5 viedā kabeļa standarta komplektācija.

V5 Smart Cable Stock (276-5774)

V5 viedā kabeļa savienotāja daļas.

V5 viedkabeļa savienotāji (276-5775)

Karikatūras marķiera ikona.

Marķieris vai cits rakstāmrīks, ko izmanto, lai atzīmētu griešanas vietu uz kabeļa.

piezīme. Dažas virknes ir noderīgas, bet nav obligātas.

V5 viedā kabeļa mērīšana un griešana

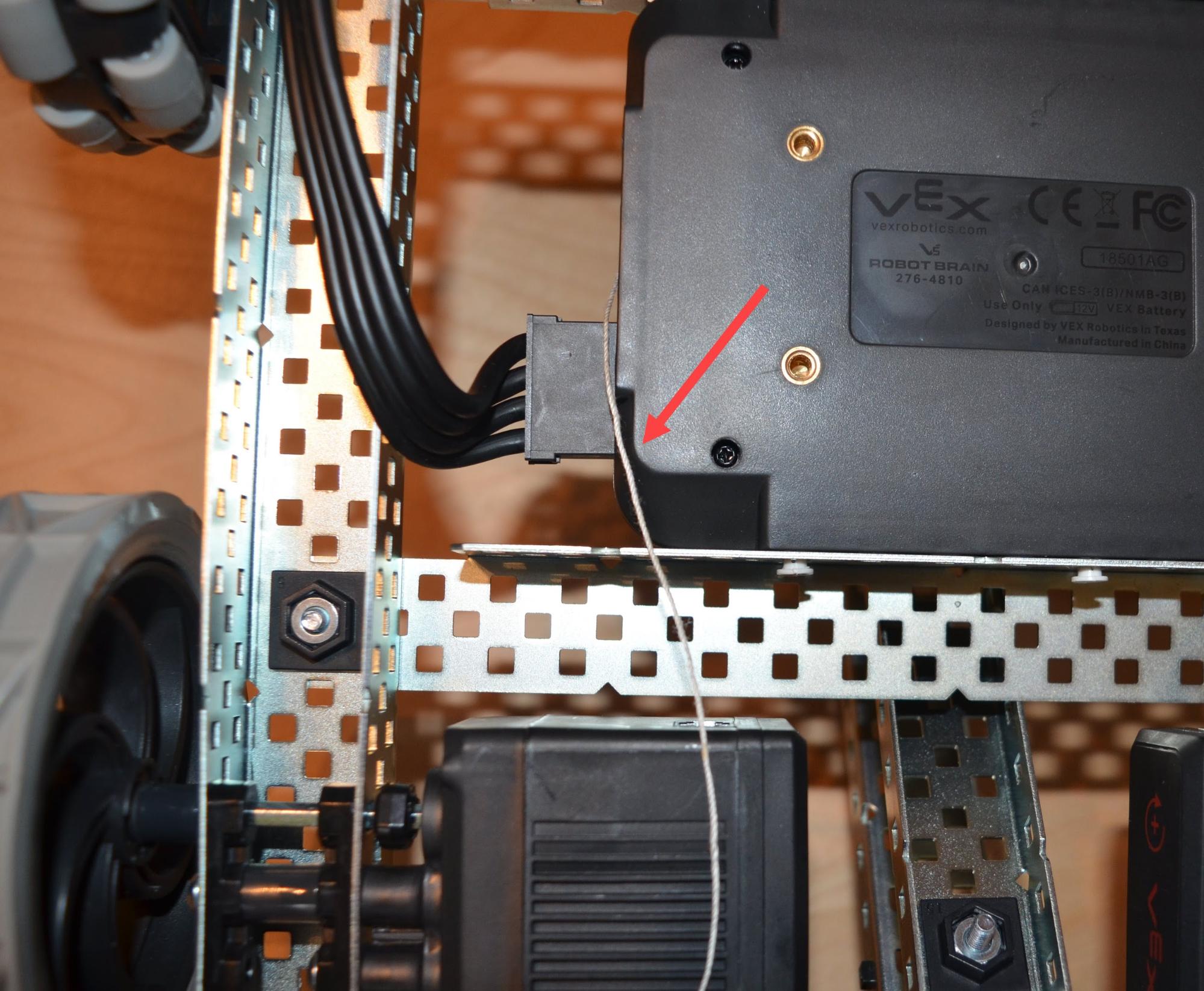

Attāluma mērīšanai starp diviem viedajiem portiem tiek izmantota aukla, jo ar auklu ir vieglāk strādāt nekā ar pašu kabeli.

Izkārtojiet V5 viedo kabeli starp viedo portu V5 Brain un viedo portu ierīcē.

Kabelis var būt stīvs un grūti izkārtojams. Ja tā, iespēja ir izmantot virkni, lai izmērītu attālumu starp diviem viedajiem portiem.

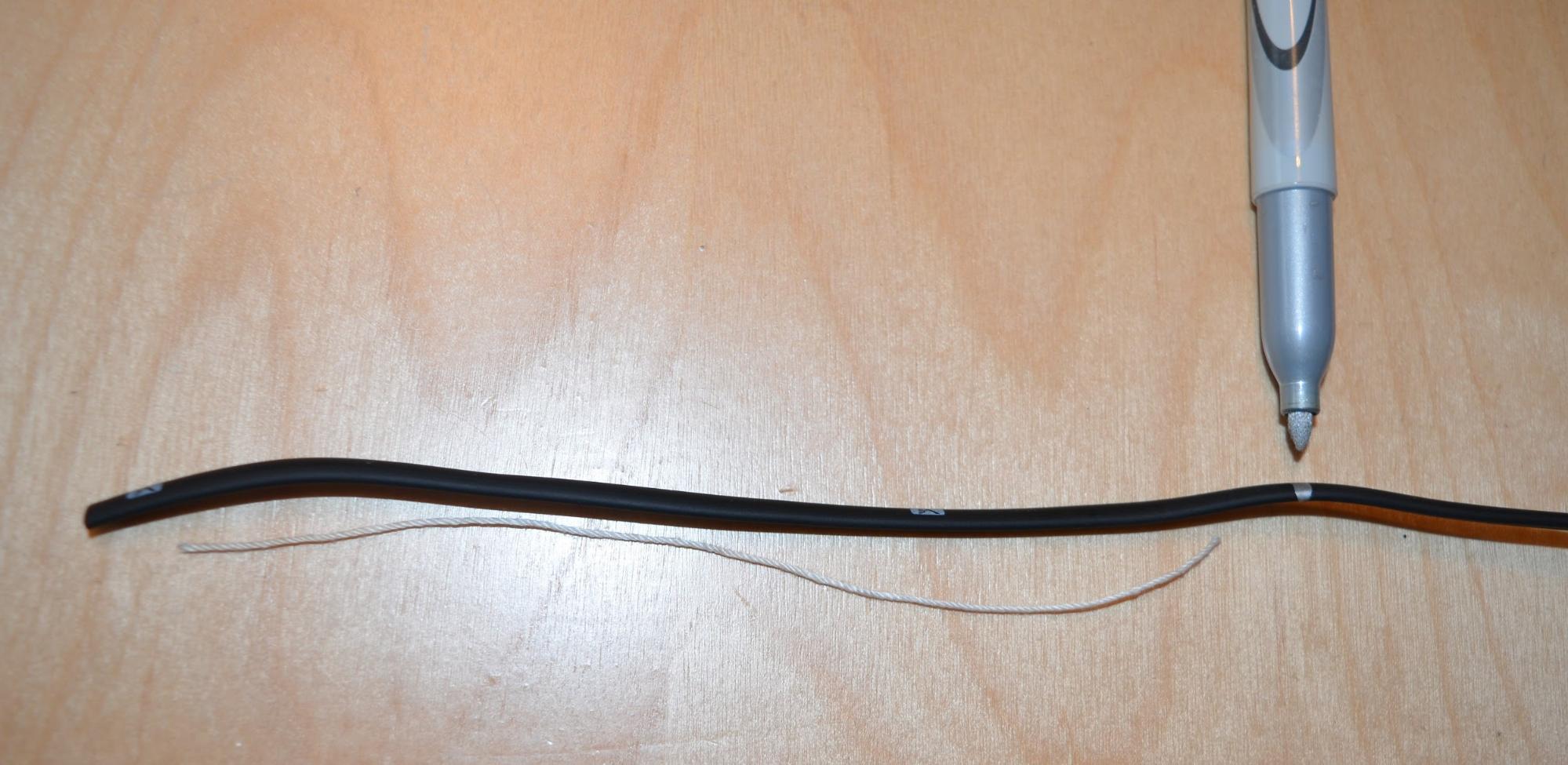

Nogriezts auklas gabals ir novietots blakus kabeļa gabalam, un marķieris ir izmantots, lai auklas izmēru pārnestu uz pašu kabeli. Abās pusēs ir atstāta apmēram pusotra collas brīva vieta savienotājiem.

Kad kabeļa garums ir izmērīts, katrā galā atstājiet nedaudz papildu vietas savienotājiem. Pēc tam, izmantojot marķieri vai citu rakstāmrīku, atzīmējiet kabeļa vietu, kur tas ir jāpārgriež.

Vēl viena iespēja ir nogriezt auklas gabalu vajadzīgajā garumā, kādam jābūt kabelim. Pēc tam novietojiet auklu blakus kabelim, lai izmērītu attālumu, atstājot abos galos nedaudz papildu savienotājiem, pirms atzīmējat griezuma vietu.

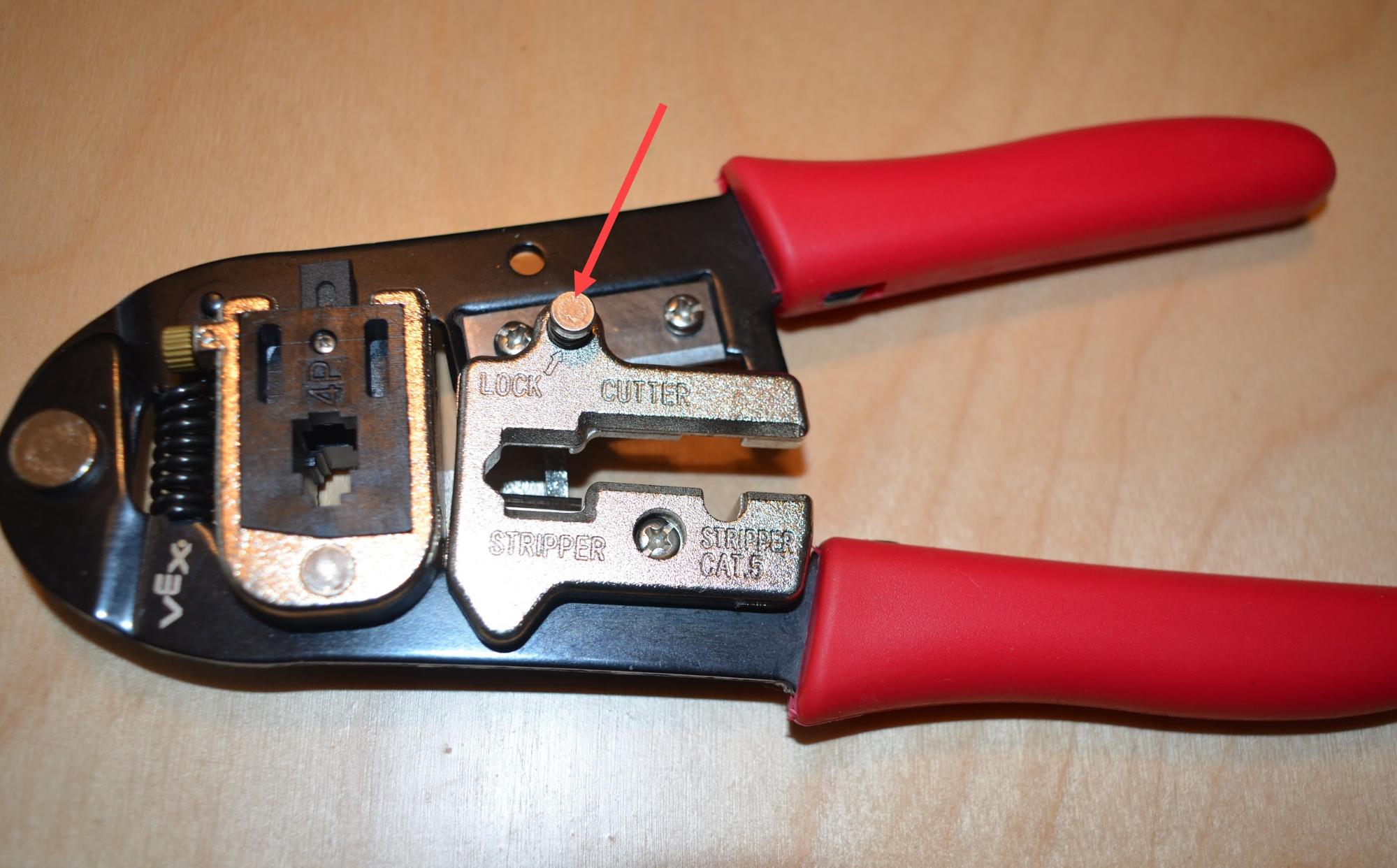

Attēlā redzams V5 viedais kabeļu gofrēšanas instruments ar iezīmētu fiksācijas tapu.

Ja gofrēšanas rīks ir bloķēts, saspiediet rokturus kopā vai pavelciet uz augšu bloķēšanas tapu.

V5 kabelis tiek ievietots gofrēšanas instrumenta griešanas daļā līdz kabeļa atzīmētajam garumam. Kad kabelis ir savā vietā, rokturus var saspiest, lai pārgrieztu kabeli.

Ievietojiet vajadzīgā garuma kabeli instrumenta griezēja daļā un izlīdziniet kabeli tā, lai griezums būtu kvadrātveida šķērsgriezumā. Saspiediet rokturus kopā, līdz kabelis ir pārgriezts līdz galam.

Melnā apvalka galu noņemšana no V5 viedkabeļa

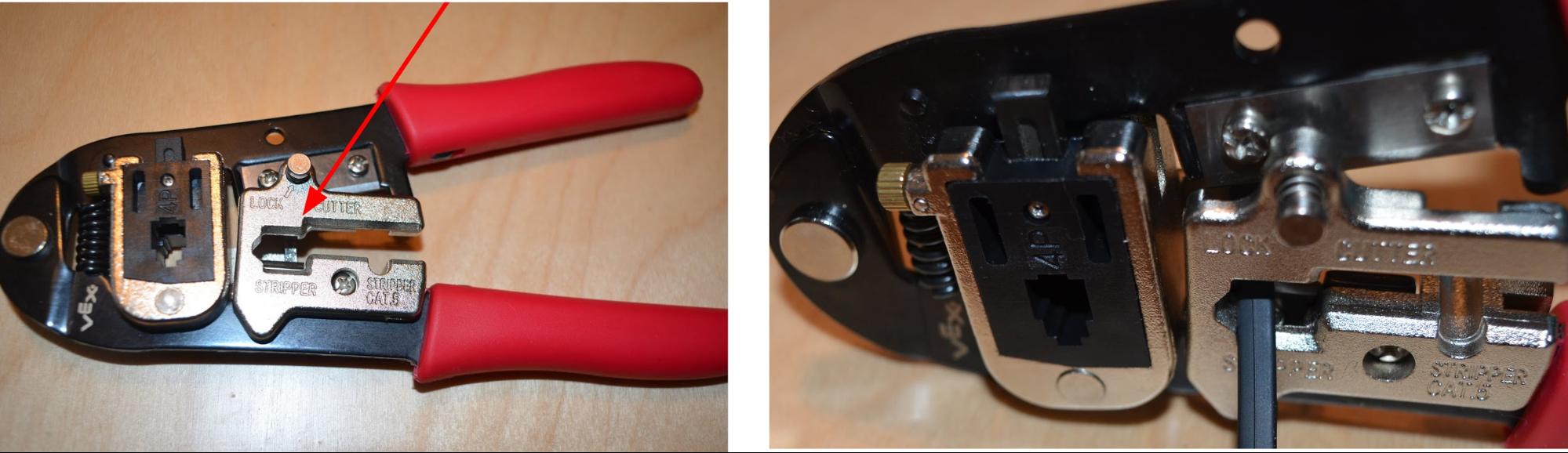

Divi attēli blakus. Kreisajā pusē redzama gofrēšanas instrumenta noņēmēja daļa, un bultiņa iezīmē tās atrašanās vietu. Labajā pusē redzams kabeļa viens gals, kas ievietots gofrēšanas instrumenta izolācijas noņemšanas daļā. Kad kabelis ir savā vietā, rokturus var saspiest, lai noņemtu kabeļa galu.

Ievietojiet vienu kabeļa galu instrumenta noņēmēja daļā. Pārliecinieties, vai kabeli ievietojat gofrēšanas instrumenta pareizajā pusē.

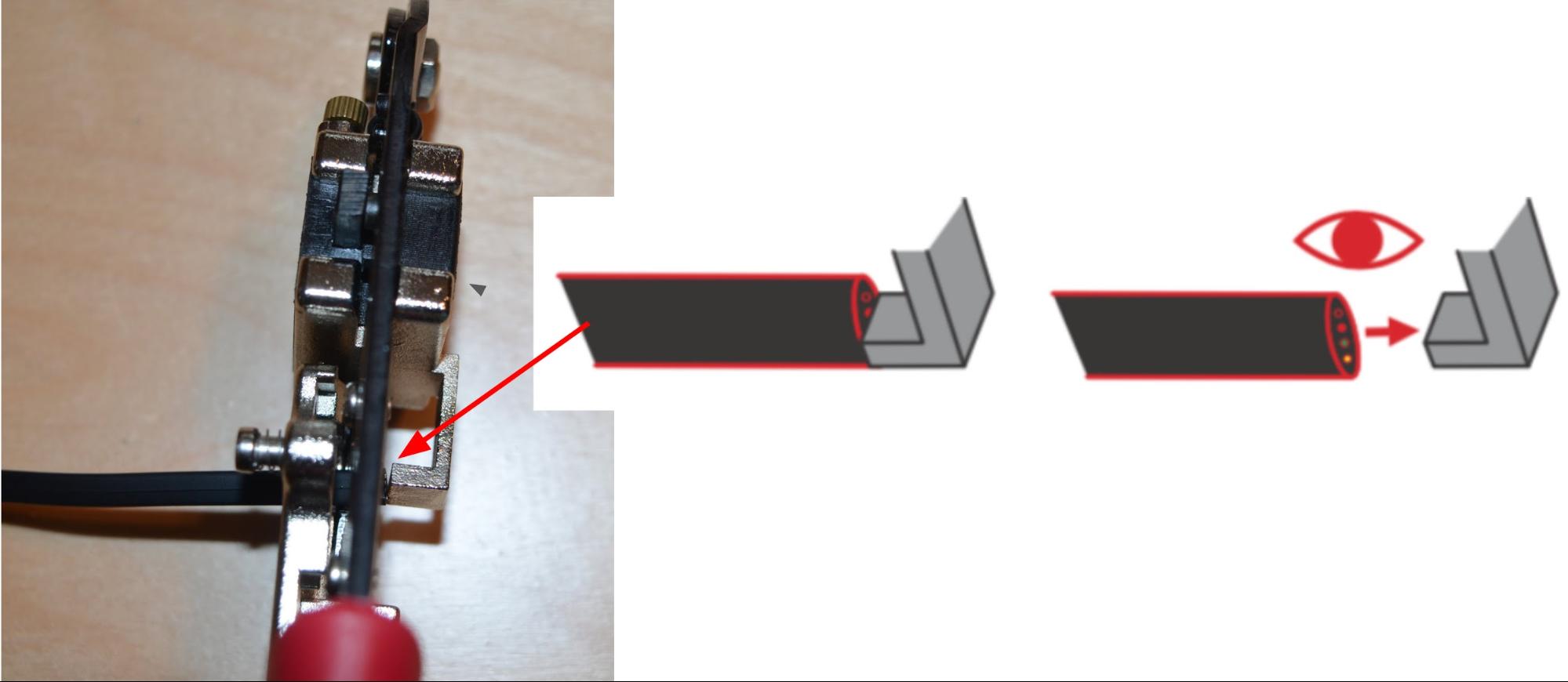

Skats no augšas uz leju, kurā redzams, kā ar gofrēšanas instrumentu tiek noņemta kabeļa viena gala izolācija, lai palīdzētu vizualizēt uzstādīšanu. Troses gals ir vienā līmenī ar dziļuma mērītāju instrumenta aizmugurē un pieskaras tam. Diagramma norāda, ka lietotājam jāpievērš īpaša uzmanība tam, lai trose būtu vienā līmenī ar dziļuma mērītāja galu.

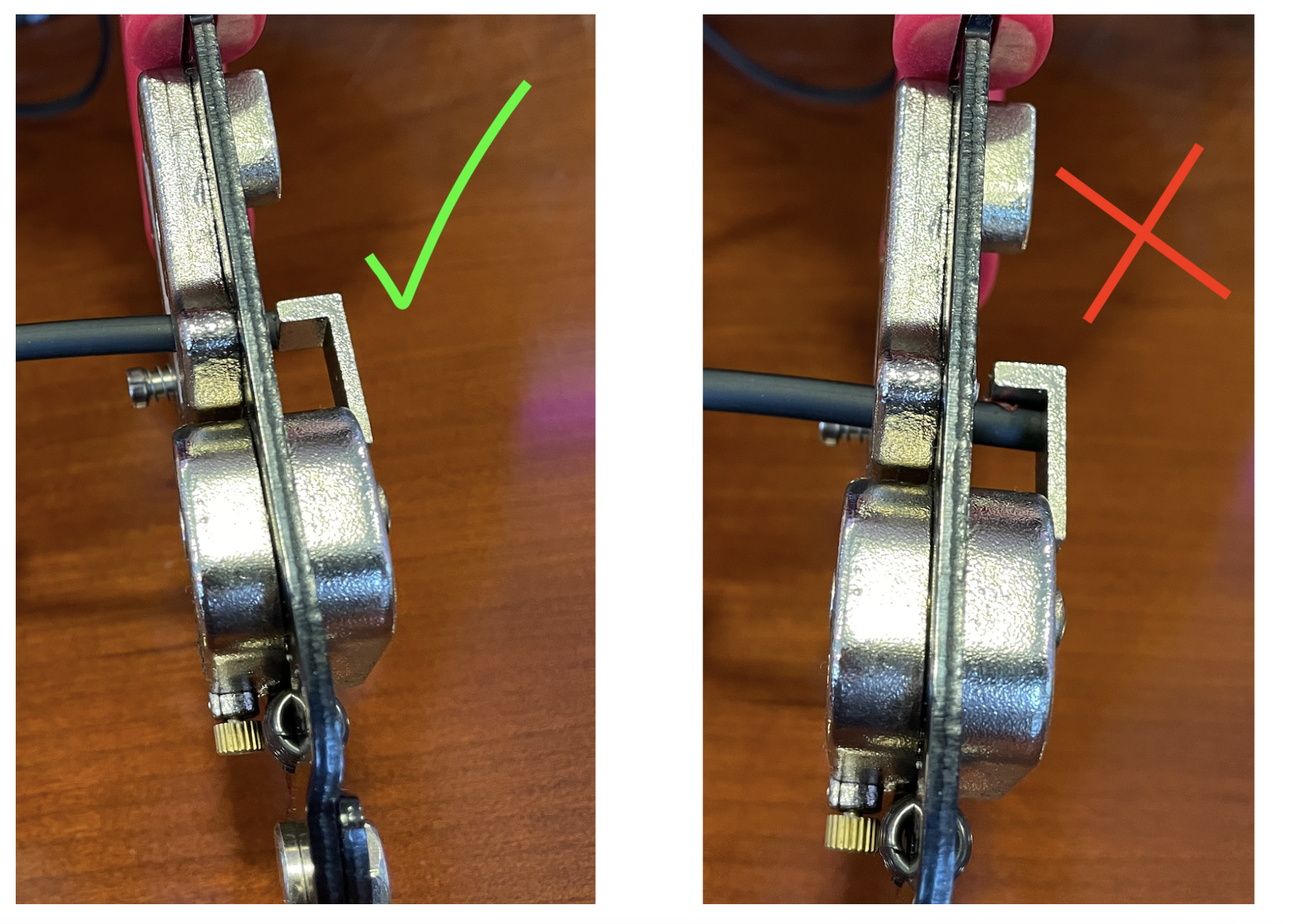

Divi skati no augšas uz leju, kur viens kabeļa gals tiek izolēts ar gofrēšanas instrumentu. Kreisajā pusē ir atzīme, kas norāda, ka trose ir vienā līmenī ar dziļuma mērītāja galu un nav pilnībā iebīdīta atpakaļ. Labajā pusē ir X, kas parāda, ka trose tiek iebīdīta aiz dziļuma mērītāja gala.

Izlīdziniet kabeli tā, lai tas būtu vienā līmenī ar dziļuma mērītāja galu instrumenta aizmugurē.

līdz galam atpakaļ. Noteikti apstājieties pie aizbāžņa, pretējā gadījumā jūs noņemsit pārāk daudz apvalka.

Kad kabelis ir ievietots un atrodas pret aizbāzni, saspiediet kopā instrumenta rokturus.

Var būt noderīgi pakustināt kabeli, kamēr rokturi ir nospiesti. Tas palīdzēs atbrīvot melno apvalku.

Diagrammā parādīts kabelis, kura gals ir gandrīz pilnībā nolobīts, un bultiņa, kas norāda, ka nolobīto apvalku var pavilkt, lai to noņemtu. Labajā pusē redzams kabelis, kura viens gals ir pareizi notīrīts.

Viegli apstrādājiet ārējo melno apvalku uz priekšu un atpakaļ, līdz tas kļūst vaļīgs un to var noņemt.

Esiet piesardzīgs lai, noņemot melno apvalku, nevelciet iekšpuses vadus tālāk.

Atkārtojiet iepriekšējās divas darbības kabeļa otrai pusei.

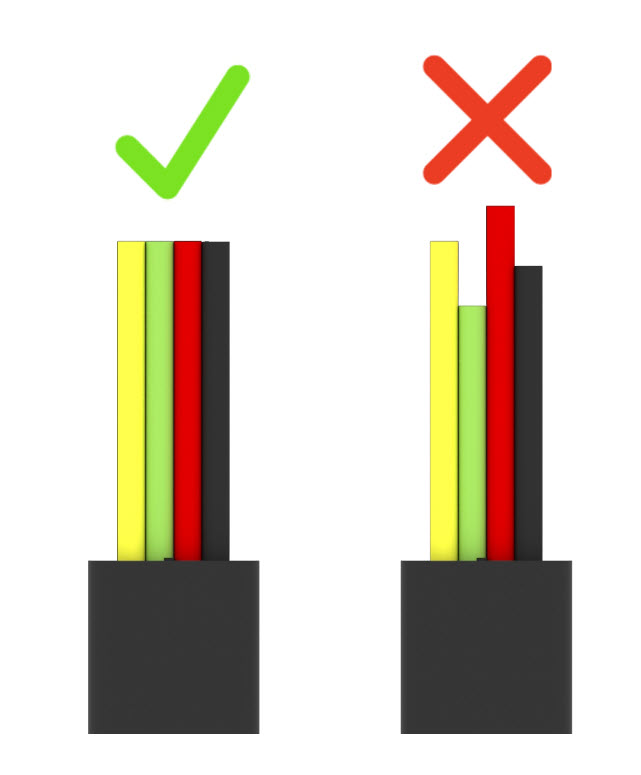

Diagramma, kas parāda, ka pareizi no izolācijas noņemtam kabelim būs vienāda garuma krāsaini vadi, bet nepareizi no izolācijas noņemtam kabelim būs nevienmērīgas krāsas vadi.

Kad abas kabeļa puses ir nogrieztas, pārliecinieties, vai visi krāsainie vadi ir vienā līmenī.

Pareiza savienotāju izlīdzināšana

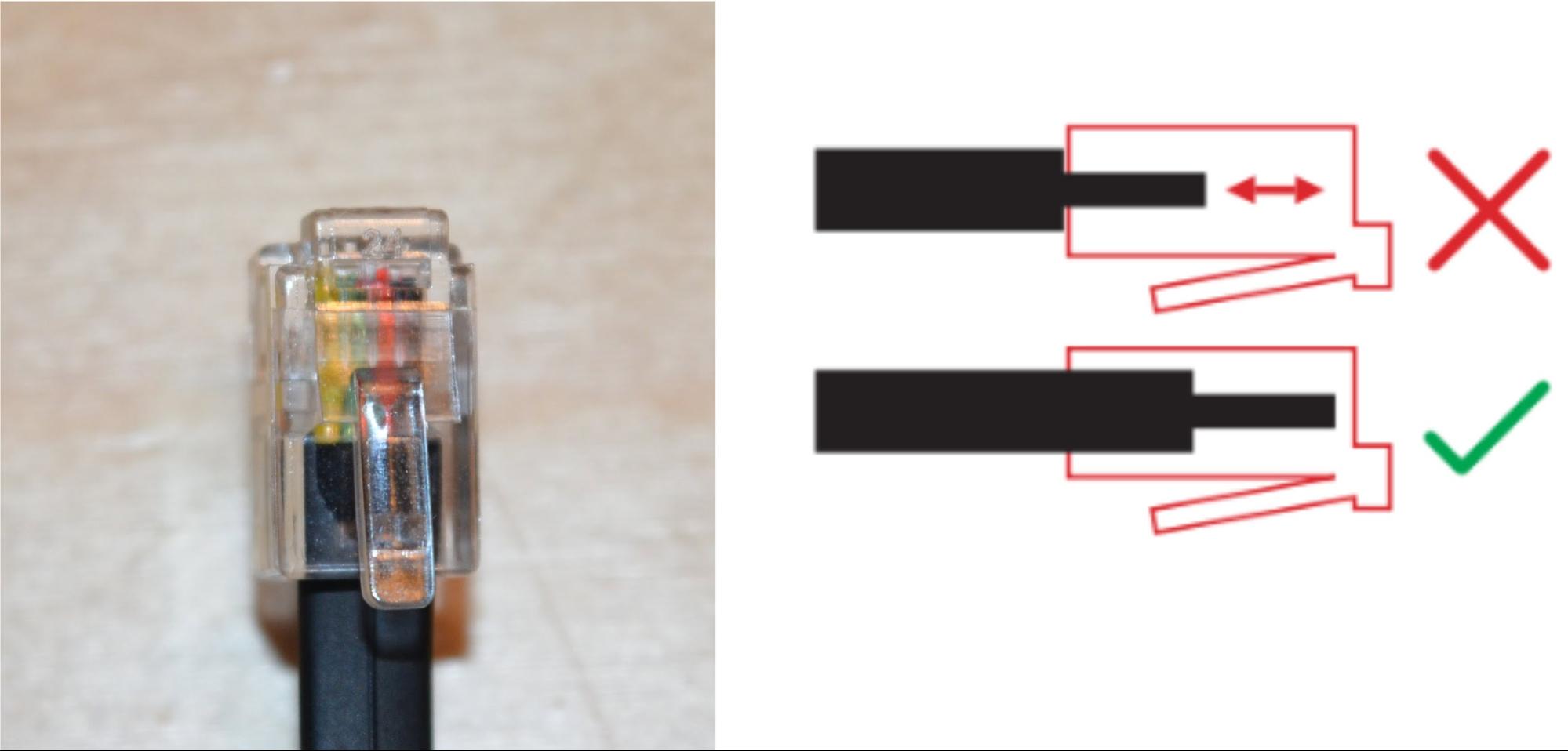

Tuvplāns ar kabeļa savienotāju, kas piestiprināts pie noņemta kabeļa gala. Labajā pusē redzamajā diagrammā redzams, ka nepareizi pievienotam kabeļa savienotājam starp krāsainajiem vadiem un savienotāja galu būs atstarpe, savukārt pareizi pievienotam kabeļa savienotājam krāsainie vadi būs vienā līmenī ar savienotāja galu.

Ievietojiet vienu kabeļa galu pilnībā kabeļa savienotājā. Pārliecinieties, vai visi četri vadi (dzeltens, zaļš, sarkans un melns) sniedzas līdz savienotāja galam.

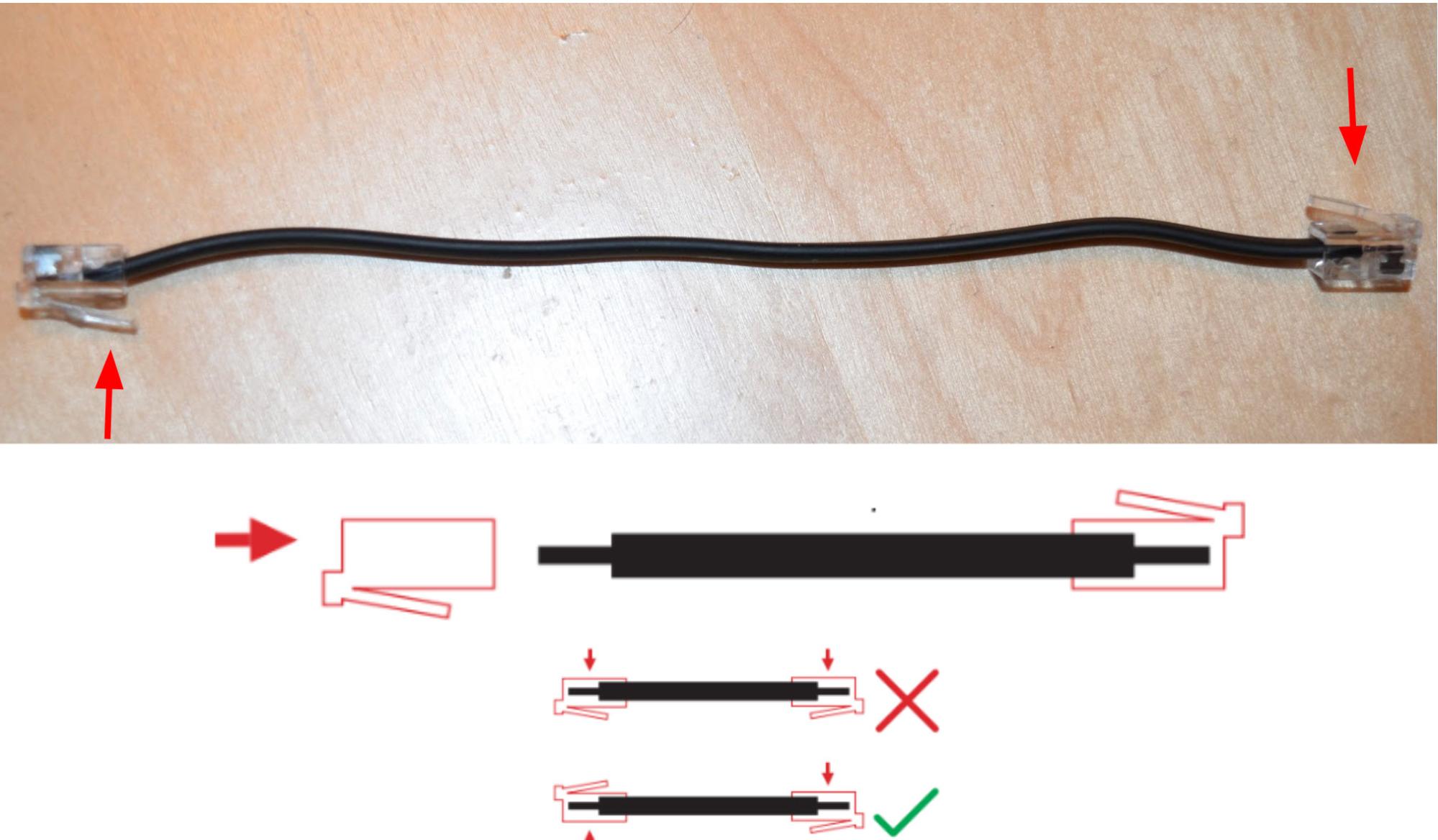

Kabelis ar kabeļa savienotāju abos galos ir novietots uz galda. Kabelis ir novietots taisni un nav savīts, un kabeļa savienotāji ir vērsti pretējos virzienos. Zemāk redzamajā diagrammā ir norādīts, ka pareizam kabelim kabeļu savienotāji būs vērsti viens pret otru, savukārt nepareizam kabelim kabeļu savienotāji būs vērsti vienā virzienā.

Apgrieziet kabeli par 180 grādiem un pilnībā ievietojiet četrus vadus kabeļa otrā pusē citā kabeļa savienotājā.

Pārliecinieties, vai bloķēšanas cilpas ir izlīdzinātas tā, tās atrastos pretējās kabeļa malās.

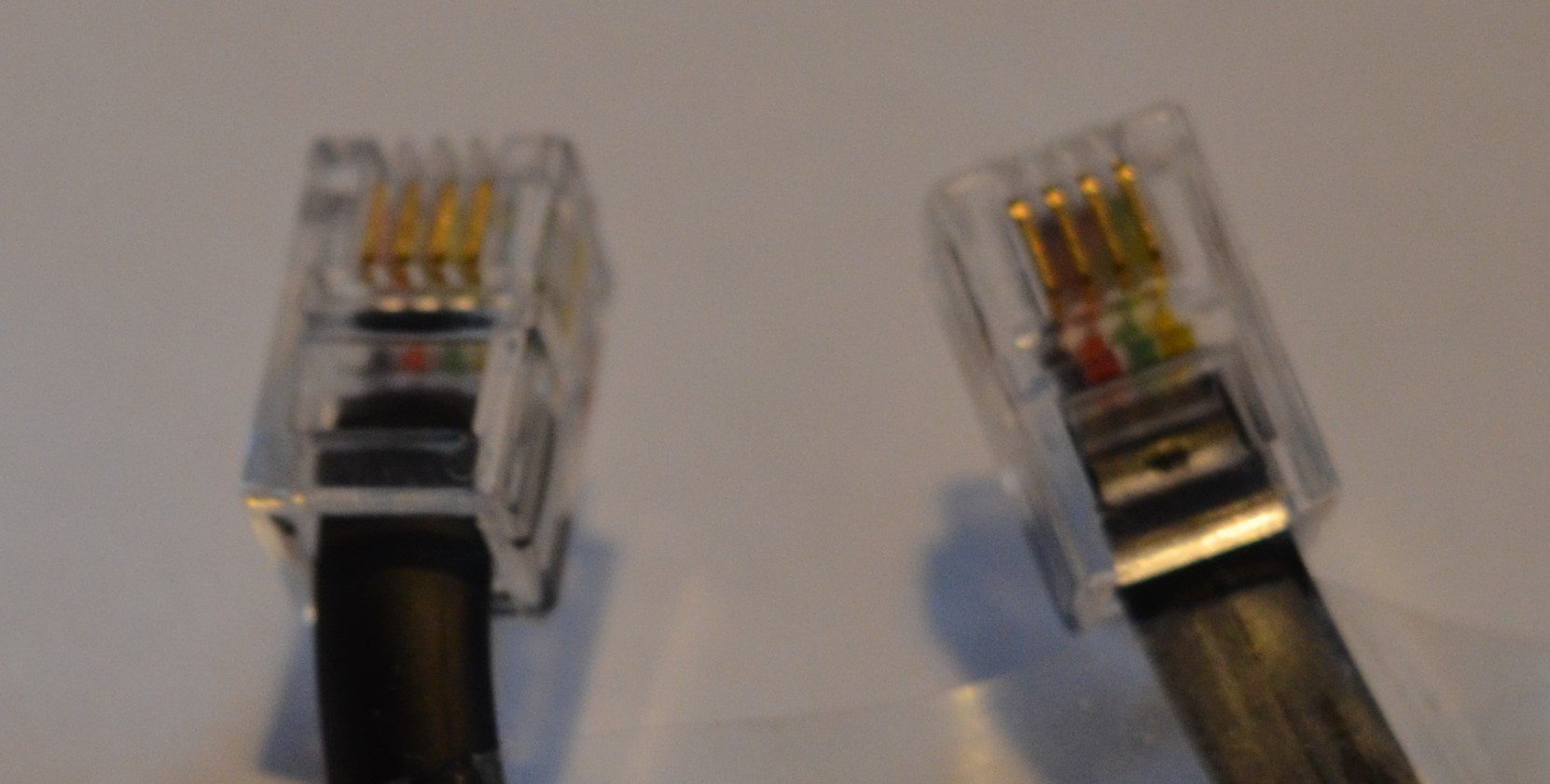

Kabeļa abu galu tuvplāns, lai izceltu, ka kabeļa savienotāji ir vērsti viens otram pretī.

Ja bloķēšanas cilpas ir izlīdzinātas tā, lai tās atrastos kabeļa pretējās pusēs, tas nodrošinās, ka vadu krāsu secība abos galos būs vienāda no kreisās uz labo pusi.

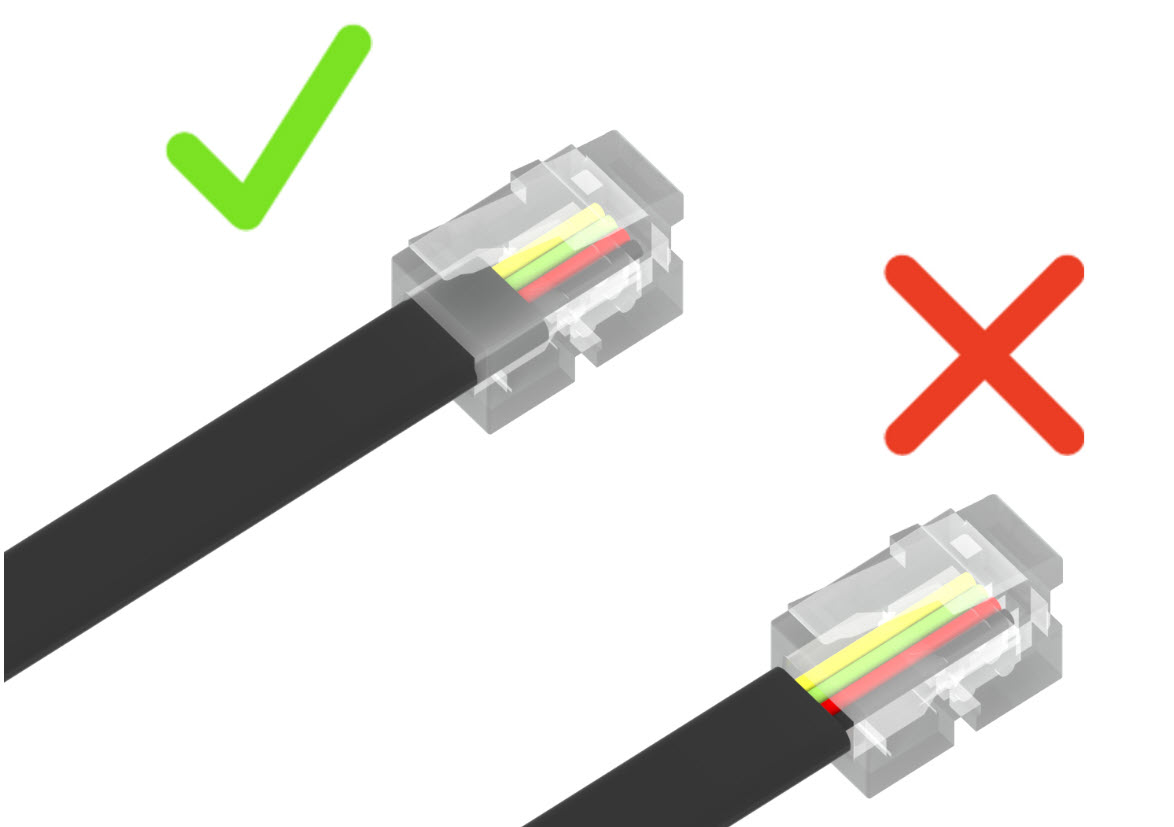

Diagrammā parādīts pareizi izolēts kabelis, kura korpusa daļa ir ievietota kabeļa savienotājā. Nepareizi noplēsts kabelis ir attēlots arī ar pārāk lielu apvalka daļu, tāpēc nekas no apvalka neatrodas kabeļa savienotājā.

Pārliecinieties, vai melnais apvalks ir ievietots caurspīdīgajā savienotājā. Krāsainie vadi nedrīkst būt pakļauti.

Savienojuma presēšana un pārbaude

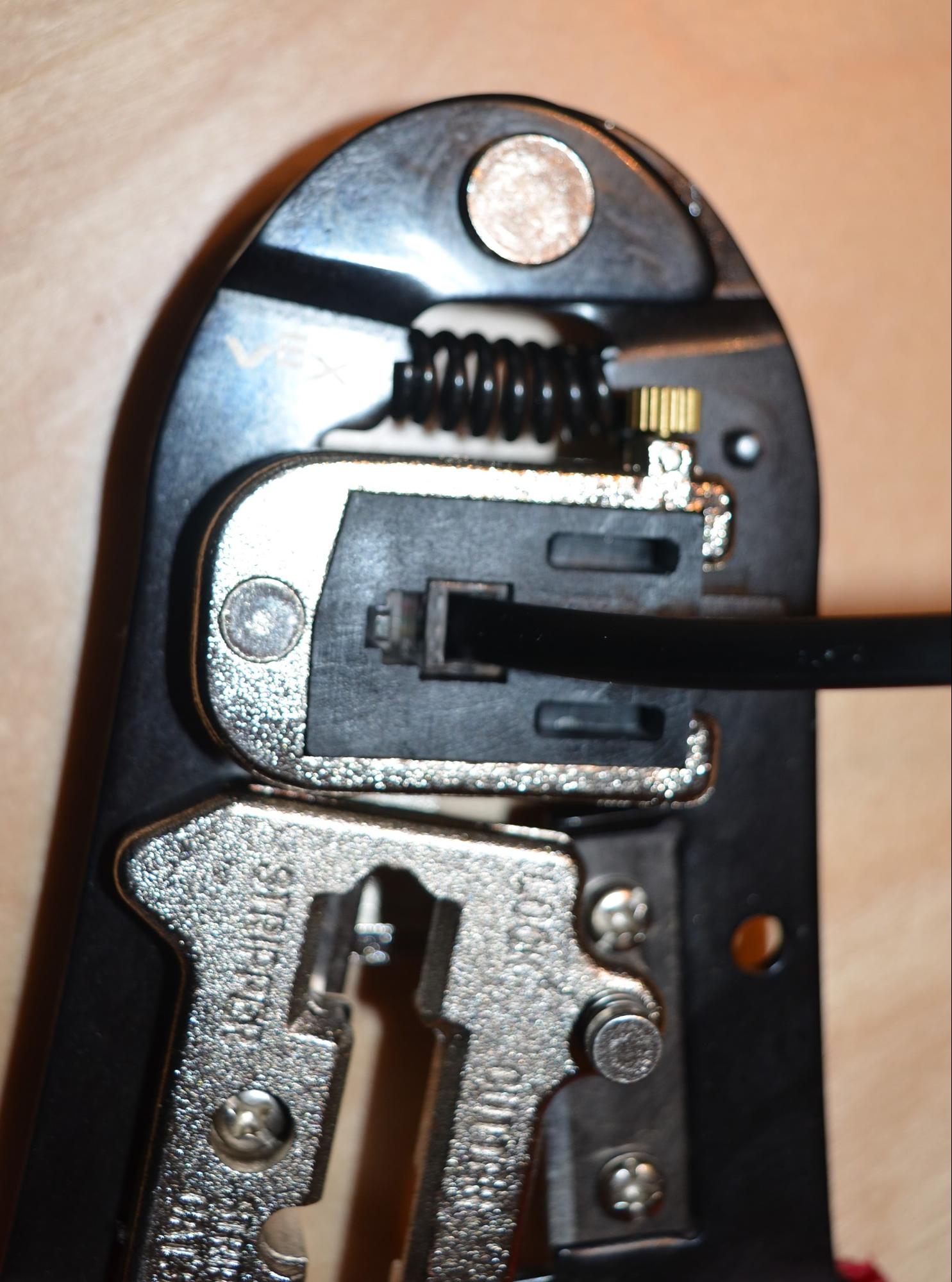

Kabeļa savienotāja skats no augšas uz leju, ievietots gofrēšanas instrumenta gofrēšanas daļā.

Ievietojiet kabeļa savienotāju instrumenta presēšanas daļā. Ļoti stingri saspiediet rokturus kopā, līdz tie vairs nekustas.

Jums vajadzētu būt iespējai sajust savienotāja metāla dakšas, kas atrodas vadā. Tagad atkārtojiet to ar savienotāju kabeļa otrā galā.

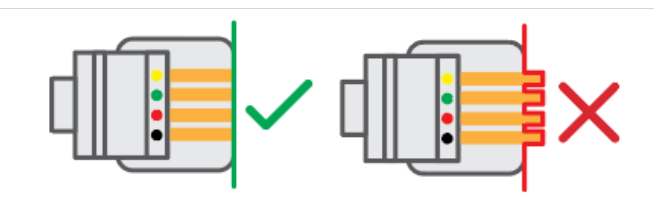

Pareizi gofrēta kabeļa savienotāja shēma ar zariem, kas ir saspiesti vienā līmenī. Labajā pusē ir nepareizi saspiesta kabeļa savienotāja diagramma ar nesavienotiem kontaktiem, kas var sabojāt jebkuru pievienoto Smart Port.

Pēc savienotāju saspiešanas ir svarīgi pārbaudīt savienotāju, lai pārliecinātos, ka zari ir saspiesti vienā līmenī.

Tas ir ļoti svarīgi. Ja dakšas ir , nevis vienā līmenī, jūsu jaunais viedais kabelis sabojās jebkuru viedo portu, kuram tas ir pievienots.

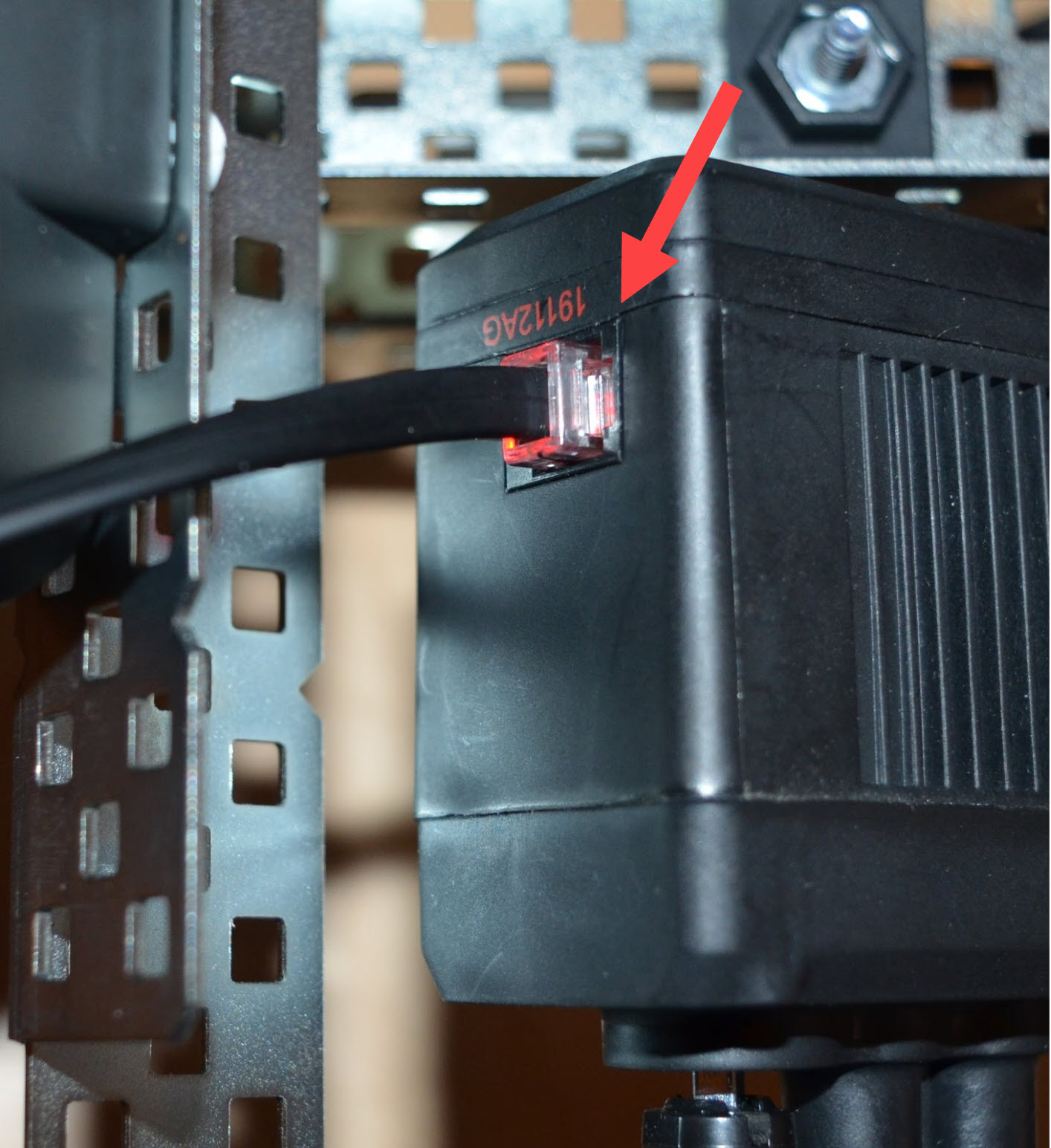

Kabeļa savienotājs tiek ievietots V5 viedā motora viedajā portā, lai to savienotu ar V5 robota smadzenēm. Viedās pieslēgvietas indikatora lampiņa deg sarkanā krāsā, kas norāda, ka savienojums ir veiksmīgs.

Kad esat pabeidzis kabeļa gofrēšanu un pārbaudi, pārbaudiet, vai savienojums ir labs.

Pievienojiet sava jaunā pielāgotā garuma V5 viedkabeļa vienu pusi V5 Robot Brain viedajam portam un otru pusi V5 viedajam motoram.

Ieslēdziet savu V5 Robot Brain, ja V5 Smart Motor Smart Port iedegas sarkanā krāsā, savienojums ir labs.

Kad esat pārliecināts, ka jaunā kabeļa savienojums ir labs, kabeli var izmantot ar jebkuru V5 Smart Motor vai citu V5 ierīci.
