Sijas, speciālās sijas un plāksnes veido VEX IQ sistēmas strukturālās sastāvdaļas. Šī raksta mērķis ir sniegt pārskatu par VEX IQ sijām un plāksnēm un to funkcijām. Lai gan (1. paaudzes) un (2. paaudzes) komplektu sijas un plāksnes nedaudz atšķiras pēc krāsas un daudzveidības, tās darbojas vienādi.
Šis attēls ilustrē IQ (2. paaudzes) sijas un plāksnes.
VEX IQ strukturālās daļas ietver:
Sijas
1x sijas

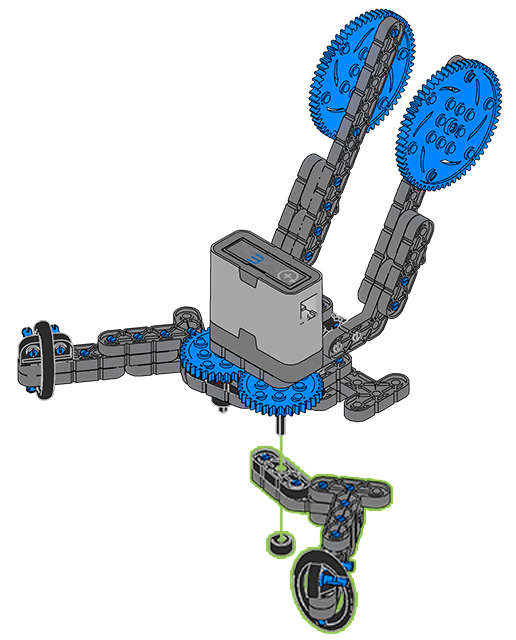

1x sijas ir šaurākās no konstrukcijas sastāvdaļām. Tie ir ideāli piemēroti specializētu konstrukciju montāžai, piemēram, greiferi spīļu montāžai vai kā vispārīga daļa, lai izveidotu savienojumus ar robotu. Piemēram, 1x Beam var izmantot, lai izveidotu atbalsta savienojumu starp torni un piedziņu. 1x sijas nav strukturāli tik stingras kā pārējās konstrukcijas detaļas, tomēr tās var savienot slāņos, kas ievērojami pasargās tās no liekšanās un vērpšanas.
Tiem ir vienas soļa vienības platums (12,7 mm / 0,5"), kas šajā gadījumā ir vienāds ar viena montāžas cauruma platumu. 1x sijas ir gan pāra, gan nepāra soļa garumā, sākot no 2x līdz 20x. Vairumā gadījumu soļa garums ir vienāds ar montāžas caurumu skaitu, kas atrodas visā sijas garumā. Šim noteikumam ir trīs izņēmumi, tie ir 1x2, 1x4 un 1x6 un 1x16 (2. paaudzes) sijas. Visām šīm trim sijām papildus citiem montāžas caurumiem ir centrālais montāžas caurums.
| Spīļu montāžas satvērēji | Atbalsta struktūras | 1x2, 1x4 un 1x6 sijas |
| |
|
|
2x sijas
2x siju platums ir 2 soļa vienības. Katrai 2x sijai ir 2 montāžas caurumu rindas, kas stiepjas gar abām ārējām malām, kā arī sijai ir centrālās rindas caurumu komplekts. Šie centrālie caurumi arī stiepjas visā sijas garumā, tomēr tie ir nobīdīti par ½ soli no ārējām caurumu rindām. Šis montāžas caurumu izvietojums nodrošina daudzas montāžas iespējas. 2x sijas ir ideāli piemērotas robota šasijas, pacēlāju un roku montāžai. Tie ir saderīgi ar visiem stūra savienotājiem, taču, izmantojot 2x stūra savienotāju versiju, tiek nodrošināti divi savienojuma punkti, kas nodrošina labāku stiprinājumu starp daļām.

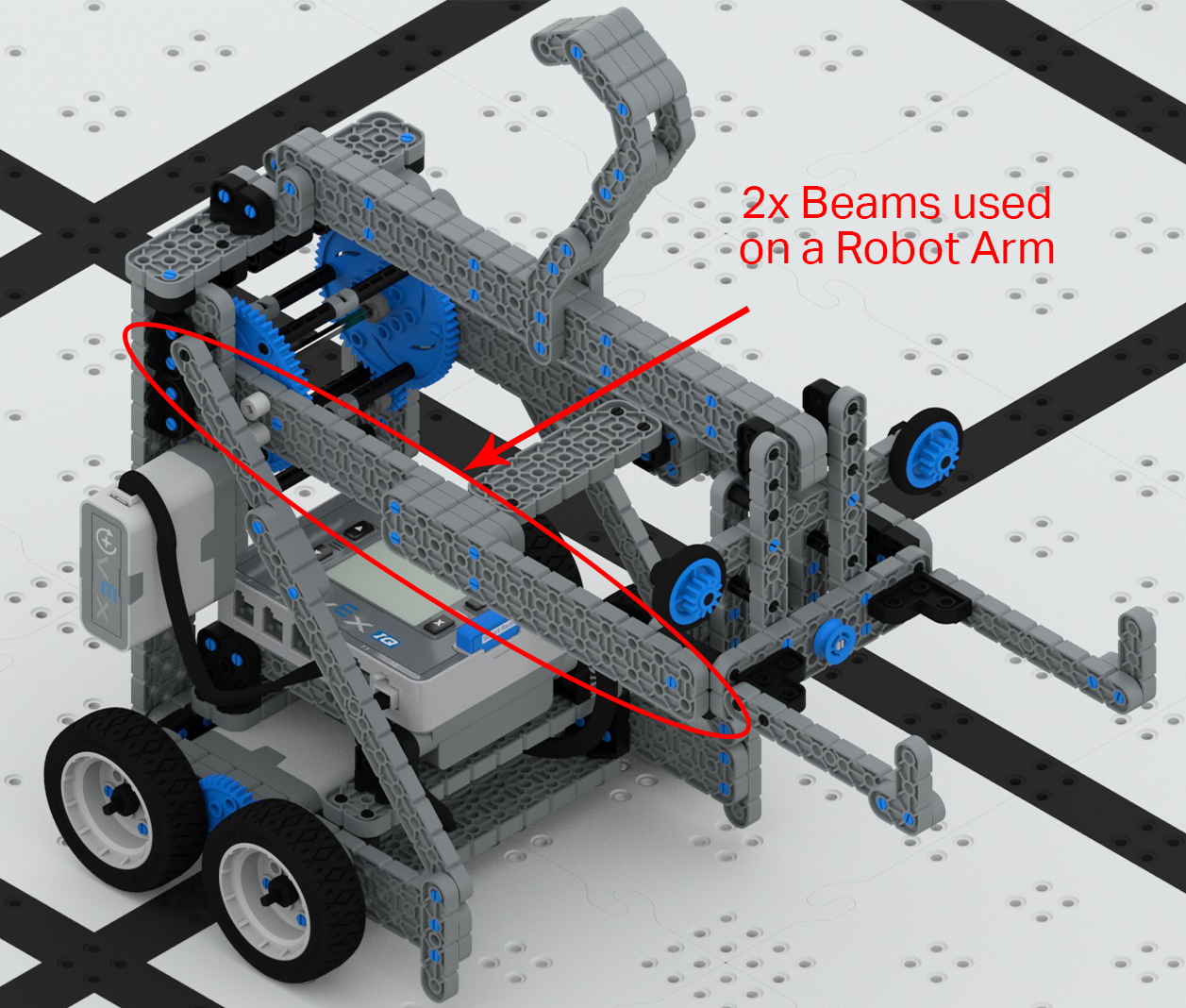

| Robota šasija | Robota roka |
| |
|
2x2 vārpstas bloķēšanas plāksne bieži tiek sajaukta ar 2x2 siju. Vairumā gadījumu tā nav problēma. Tomēr, ja sijas centrālais montāžas caurums ir jāizmanto savienotāja tapai, atdalīšanai vai vārpstai, ir jāizvēlas 2x2 sija, jo šī vieta uz bloķēšanas plāksnes ir kvadrātveida rumba.
Speciālās sijas
Specialty Beams ir unikālas formas un leņķa sijas. Ir taisnā leņķa, nobīdīta taisnā leņķa un tee formas sijas, kas nodrošina cietu 90 o stūri. Ir 30o, 45oun 60o leņķa sijas, kas ļauj VEX IQ ēku sistēmai izmantot daudzas montāžas leņķu iespējas.
Montāžā, kam var būt nepieciešama papildu stiprība, šīs sijas var savienot kopā slāņos, kas ievērojami pasargās tās no liekšanās un vērpšanas. Leņķiskās sijas izskatās ļoti līdzīgas viena otrai, un tās var viegli nepareizi identificēt.
Lai palīdzētu pareizi identificēt staru, var būt noderīgi saskaņot staru ar ilustrācijām uz komplekta satura plakāta vai izmantot pārbaudes leņķa diagrammu, kas atrodama vairuma VEX IQ robotu veidošanas instrukciju sākumā. Speciālās sijas var izmantot daudzās dažādās robotu konstrukcijās, piemēram, VEX IQ Brain montāžā, spīļa veidošanā vai āķa izveidošanā, ko robotam piekārt pie stieņa.
| Montāžas VEX IQ Brain | Robots nags | Āķis pakarināšanai |
| |
|
|
Plāksnes
Plāksnes ir lieliski piemērotas, lai robotam pievienotu strukturālu atbalstu. Tie ir pieejami dažādos garumos un platumos. Plāksnēm ir montāžas caurumu raksts, kas atbilst 2x sijas montāžas caurumu rakstam. Šis raksts ir montāžas caurumu līnija un pēc tam montāžas caurumu līnija, kas ir nobīdīta par ½ soli. Plāksnes ir ideāli piemērotas robotu torņu, arklu celtniecībai un jebkuram citam lietojumam, kur nepieciešama spēcīga konstrukcijas sastāvdaļa vai liels montāžas virsmas laukums.
| Robotu tornis | Arkls uz robota |
| |
|
